Особенности и виды узлов учета тепловой энергии

Допуск к эксплуатации

При допуске теплового узла к эксплуатации проверяется соответствие заводского номера прибора учета, который указан в его паспорте и диапазона измерений установленных параметров теплосчетчика диапазону измеряемых показаний, а также наличие пломб и качество монтажа.

Эксплуатация теплового узла запрещена в следующих ситуациях:

  • Наличие врезок в трубопроводы, которые не предусмотрены проектной документацией.
  • Работа прибора учета за пределами норм точности.
  • Присутствие механических повреждений на приборе и его элементах.
  • Нарушение пломб на устройстве.
  • Несанкционированное вмешательство в работу теплового узла.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Как правильно установить тепловой узел?

Установка схемы оборудования учета теплоэнергии в многоквартирном доме, подразумевает соблюдение следующих принципиальных требований при его монтаже:

  • установку схемы оборудования учета тепловой энергии необходимо производить только у границ раздела балансовой принадлежности трубопровода в местах, которые наиболее приближены к основным задвижкам источника тепла;
  • воспрещение отбора теплоносителя из системы коммунального теплоснабжения для личных нужд;
  • регулировка среднесуточных и среднечасовых характеристик теплоносителя делается исходя из показаний приборов учета;
  • приборы учета должны устанавливаться на обратных магистральных трубопроводах и располагаться до места присоединения подпиточного трубопровода.

Прибор учета тепловой энергии должен монтироваться на вводе теплосетей в помещение ИТП. До места расположения расходомеров (на подаче и на обратке) узла учета и после должны быть установлены по два контрольных расходомера (либо хотя бы штуцеры под манометры). После входного манометра необходимо расположить специальное устройство – расходомер. Его задачей является учет объема теплоносителя проходящего через данную трубу.

После расходомера монтируется датчик температуры. Как правило, подобный прибор не оборудуется специальным контрольным табло либо стрелкой которая бы указывала температуру, поэтому следом за ним монтируется еще один, контрольный термометр, который позволяет проверить температуру визуально.

Расположение теплового узла в многоквартирном доме находится в подвале, откуда тепло подается в квартиры. Подключается он в данном случае по элеваторной схеме. Она достаточно проста и дешева. Главным минусом такой системы является то, что невозможно выполнять регулировку в трубах. Из-за чего некоторые конечные потребители могут испытывать  некоторые неудобства. Во время оттепелей за отопительный сезон теплоэнергия перерасходуется.

Основным элементом данной схемы является элеватор. Для того чтобы снизить давление перед ним может быть установлен редуктор. Сам же элеватор необходим для подмеса остывшего теплоносителя к горячему. Основой его работы является разряжение, создаваемое на выходе. Благодаря ему, в элеваторе теплоноситель находится под более низким давлением, из-за чего и происходит смешивание.

Но существует еще одна схема монтажа системы. Ее принцип работы основывается на теплообменнике. Из-за того что тепловой пункт подключается через данный теплообменник, теплоноситель в доме и в теплотрассе разделяется. Благодаря чему появляется возможность выполнять его подготовку. Для этого применяются фильтрация и присадки.

Благодаря данной схеме появляется возможность регулировки температуры и давления теплоносителя в трубах

Чем это так важно? Подобная схема дает возможность уменьшить траты на отопление

Если рассматривать подмес теплоносителя, то данный образец показывает, что он осуществляется при помощи термостатических клапанов. Одним из положительных моментов является возможность использования термостатических клапанов, является возможность использования потребителями алюминиевых батарей. Но существует небольшая неприятность – в случае использования теплоносителя низкого качества, срок службы батарей уменьшается. Естественно, такая возможность как контроль качества теплоносителя, отсутствует.

Важно! После подключения ГВС через теплообменник, можно осуществлять контроль давления и температуры теплоносителя

Состав и расположение

Многоквартирные дома могут иметь разную конфигурацию. От этого УУТ могут быть непохожими по виду и устройству друг на друга.

Устанавливать такие узлы можно и для частного дома, если он подключен к центральной системе отопления

Однако основные элементы входят в состав каждого узла:

  1. Запорно-регулирующая арматура. Приспособления и устройства для регулирования и полного отключения различных узлов отопительной системы.
  2. Тепловой счётчик. Основной измерительный прибор, который может отличаться по конструкции, но обязан давать показания основных параметров подачи тепла.
  3. Грязевик. Место сбора мусора. Основная цель этого устройства — предотвратить попадание посторонних предметов и веществ в систему отопления.
  4. Расходомер. Прибор, который учитывает расход теплоносителя и помогает регулировать его подачу.
  5. Элеватор. Элеваторный узел отопления служит для регулирования температуры теплоносителя. В этом устройстве за счёт смешения горячего и остывшего теплоносителя (обратки) происходит регулировка до нормативных показателей.
  6. Термодатчик. Измерительный прибор для фиксации температуры теплоносителя при возврате из системы отопления.
  7. Вспомогательное оборудование. Многие центры контроля обеспечиваются дополнительными приборами и агрегатами. Современные технологии позволяют значительно расширить возможности контроля.

Основным требованием к расположению приборов и всех составляющих системы контроля является максимальная точность и эффективность. Поэтому есть определённые правила последовательности и места расположения основных узлов. Вот лишь некоторые из них:

  1. Размещать приборы учёта на границе раздела, максимально близко к задвижкам и регуляторам подачи теплоносителя.
  2. Запрет на оборудование дополнительных отведений трубопровода в обход датчиков.
  3. Термодатчик на обратке размещают перед задвижкой с внешней стороны.
  4. Размещать приборы так, чтобы был хороший визуальный доступ для снятия показаний приборов и их обслуживания.

Это интересно: принцип двухходового клапана для отопления.

Следуя основным указаниям, оборудовать узел учёта отопления не составит большого труда, если есть все необходимые компоненты для его работы.

1 Общая информация

В соответствующей документации указаны регламентированные режимы работы подобных узлов. Они указывают на верхний и нижний порог температур, до которых может прогреваться теплоноситель. Также согласно современным стандартам на каждом узле должен присутствовать датчик тепла, определяющий текущие показатели жидкости, с которой работает теплоузел.

Схема, принцип работы и устройство теплового оборудования могут зависеть от нескольких особенностей, включая проект, который создавался с учетом индивидуальных требований заказчиков. Среди существующих типов тепловых узлов, особым спросом пользуются модели на основе элеватора. Такая схема характеризуется особой простотой и доступностью, но с ее помощью нельзя менять температуру жидкости в трубах, что доставляет потребителю массу неудобств. Главная проблема — чрезмерный расход тепловых ресурсов при временных оттепелях во время отопления.

В системе тепловых узлов на основе элеватора может присутствовать редуктор пониженного давления, который расположен непосредственно перед элеватором. Сам элеватор осуществляет подмешивание остывшей жидкости из обратной трубы к прогретому теплоносителю, достигшему подающего контура.

Виды систем учета тепловой энергии

  1. АССДТ – автоматизированные системы сбора данных о потреблении тепловой энергии (устанавливается на уже существующие у Заказчика приборы учета и регистраторы, за метрологию и функционирование приборов учета и регистраторов отвечает Заказчик).
  2. АСТУТ – автоматизированные системы технического учета тепловой энергии (устанавливаются приборы учёта с заданными метрологическими характеристиками в соответствие с техническим заданием Заказчика, за функционирование приборов учета и регистраторов отвечает ООО “ТелеСистемы”) – предназначены для внутреннего аудита и контроля потребления тепловой энергии.
  3. АСКУТ – автоматизированные системы коммерческого учета тепловой энергии (устанавливаются приборы учёта в соответствии с требованиями теплоснабжающих организаций) – предназначены для проведения коммерческих расчетов с теплоснабжающими компаниями.

Задачи системы учета тепловой энергии и теплоносителя:

  • автоматизированный учет расхода, температуры и давления на подающем и обратном трубопроводах теплосети, трубопроводе подпиточной воды;
  • автоматический сбор информации со всех теплосчетчиков и контроллеров, расположенных на объекте автоматизации в реальном режиме времени;
  • обработка и статистический анализ полученных данных в соответствие с требованиями Заказчика;
  • сбор данных о состоянии средств измерений;
  • дистанционная автоматическая диагностика состояния технологического оборудования;
  • предупредительная сигнализация при нарушении режимов потребления тепловой энергии, нештатной работе оборудования, несанкционированном вмешательстве в работу оборудования;
  • формирование сигналов защит и блокировок в случае возникновения аварийных ситуаций;
  • формирование отчетных документов;
  • хранение результатов измерений, состояний объектов и средств;
  • передача данных на АРМы диспетчеров и планово-экономического отдела информации из текущей или архивной базы данных для расчета удельных расходов и контроля затрат, нормирования, планирования и сокращения потребления тепла.

Анализируемые данные:

  • количество теплоты, объем и масса теплоносителя;
  • температура и давление в прямом и обратном трубопроводе, значение разности температур в подающем и обратном трубопроводах;
  • температура окружающего воздуха (при наличии термопреобразователя);
  • параметры конденсата и подпитки;
  • суммарного времени накопления объема и массы жидкости в каждом трубопроводе;
  • текущего значения тепловой мощности;
  • техническое состояние оборудования;
  • техническое состояние инженерных сетей;
  • несанкционированный доступ к приборам учета.

Внимание! По желанию Заказчика ООО “ТелеСистемы” может запрограммировать учет любых параметров (с учетом возможностей установленных датчиков). Формируемые отчеты:

Формируемые отчеты:

  • Объемы потребления тепловой энергии за заданный период в табличной и графической форме;
  • Технические и коммерческие потери;
  • Баланс теплопотребления;
  • Журнал событий (нештатные и аварийные ситуации, состояние сетей и оборудования).

Описание структуры учета тепловой энергии и теплоносителя

АСУТ представляет собой многоуровневую автоматизированную систему, работающую в реальном времени и осуществляющую коммерческий учет тепловой энергии и оперативный контроль потребления на уровне предприятий, районных тепловых станций (РТС) и жилого сектора. Количество уровней и архитектура построения системы определяются на стадии разработки технического задания и зависят от сложности и количества энергообъектов. Стандартная схема включает в себя:

  • 1 уровень (первичные датчики) – измерение расхода, температуры, давления, калорийности и передача информации с токовых, цифровых и частотно-импульсных выходов датчиков на вычислители (контроллеры);
  • 2 уровень (вычислители, устройства сбора и передачи данных) – первичная обработка параметров – расхода, температуры, давления, калорийности; вычисление по заданному алгоритму; передача накопленной информации по каналам связи на сервер АСУТ;
  • 3 уровень (сервер АСУТ) – SCADA – автоматический опрос тепловычислителей, контроллеров, устройств сбора и передачи данных, сохранение и архивирование данных о параметрах энергоносителей (расход, температура и давление) по каждому из трубопроводов, сохранение в базе данных и передача этой информации.

Используемые каналы связи:

  • проводной и беспроводной Интернет;
  • силовая электрическая сеть (PLC-связь);
  • радиочастота 433МГГц или 2,4 ГГц;
  • телефонные каналы связи в том числе GSM data;
  • любые другие проводные каналы связи.

Что нужно знать потребителю

  1. Как часто снимать показания. Согласно «Правил учета теплоносителя», потребительская организация передает данные компании, осуществляющей теплоснабжение, за целый месяц. Но информацию нужно заносить ежедневно в журнал контроля тепловой энергии в одно и то же время.
  2. Периодичность проверки счетчиков. Срок освидетельствования приборов зависит от изготовителей, и такой промежуток может быть установлен в два, три или каждые четыре года. Нужная информация находится в сертификате определенного изделия.
  3. Когда установка невозможна или невыгодна. При всех видимых преимуществах теплосчетчика, монтаж его не всегда выгоден, и даже в некоторых случаях просто невозможен.

Во многих домах старой постройки разводка труб вертикальная и монтаж на такие стояки приборов для каждой квартиры теряет смысл. В этом случае лучшим вариантом будет — общий домовой счетчик, но это возможно только с единого согласия всех жильцов.

Общедомовой теплосчетчик

А также невыгодно монтировать счетчики в панельных высотных и малоквартирных одно этажных домах в связи с их несовершенной конструкцией.

Особенности монтажа счетчиков

Монтаж приборов учета тепловой энергии владелец квартиры не имеет права, но убедиться в правильной установке, он заинтересован. Согласно стандартным правилам счетчик должен быть установлен:

Теплосчетчик для квартир: вертикальная установка

  • Строго по горизонтали или вертикали. Расположение его зависит от назначения установки (квартирная или домовая).
  • Сенсорный экран изделия всегда фиксируется вверх.
  • Канал протока работающего счетчика должен быть заполнен жидкостью.
  • Монтировать изделие нужно согласно стрелке, расположенной на его корпусе.

Все соединения должны быть произведены с помощью соответствующих фитингов, при этом соблюдена целостность резиновых колец или прокладок.

Работы по установке прибора может производить специализированная организация, имеющая лицензию на оказание подобных услуг.

Установка УУТЭ

Чтобы смонтировать узел учета тепла, нужно действовать по определенной инструкции:

  1. В зависимости от формы управления многоквартирным домом проводится собрание, которое должно разрешить работы и согласовать порядок выплат (целевого расходования средств).
  2. Первоначально проводятся расчетные процессы. Процедуры выполняют специалисты, которые занимаются проектированием объектов теплоснабжения. Только после составления технической документации можно переходить к следующему этапу.
  3. Подается заявление на согласование работ в теплоснабжающую организацию. Без законных причин компания не может отказать в установке.
  4. После уточнения нюансов и получения разрешения проводится монтаж согласно утвержденной схеме. Оборудование программируется и настраивается.
  5. Комиссия от теплоснабжающей организации проверяет работоспособность теплового узла и принимает систему для коммерческого учета потребления ресурса.

Все приборы должны размещаться так, чтобы обеспечивать удобство контролирования, снятия и отладки.


Составление проектно-сметной документации, монтаж и настройка аппаратуры должны выполняться организацией, имеющей сертификат и допуск к подобным работам, в противном случае приемная комиссия не даст разрешение на ввод УУТЭ в эксплуатацию

Разбор схемы теплового узла в деталях

На рисунке изображены два типа подключений: а – в случае подключения потребителей непосредственно к коллектору; б – при присоединении к ветке тепловой сети.

Чертеж отражает графические изменения расходов теплоносителя при наступлении таких обстоятельств:

А – при подключении систем отопления и водоснабжения (горячего) к коллекторам теплоисточника по отдельности.

Б – при врезке тех же систем к наружной Интересно, что присоединение в таком случае отличается высокими показателями потери давления в системе.

Рассматривая первый вариант, следует отметить, что показатели суммарного расхода теплоносителя возрастают синхронно с расходом на снабжение горячей водой (в режиме І, ІІ, ІІІ), в то время как во втором, хоть рост расхода теплового узла и имеет место быть, вместе с ним показатели расхода на отопление автоматически понижаются.

Исходя из описанных особенностей тепловой схемы теплового узла, можно сделать вывод, что в результате суммарного расхода теплоносителя, рассмотренного в первом варианте, при его применении на практике составляет около 80 % расхода при применении второго прототипа схемы.

Как устроен тепловой узел

Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика. Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.

Тепловой узел на основе элеватора.

Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой. Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах. Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона. Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:

Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором. Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи». Принцип работы элеватора основан на создании разряжения на его выходе. В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.

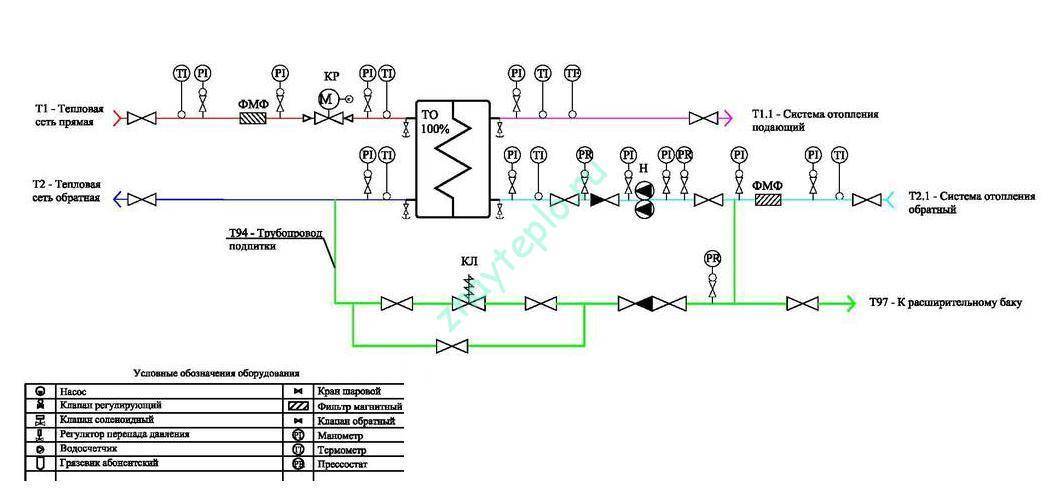

Тепловой узел на основе теплообменника.

Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома. Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации. При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление. Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.

Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов. В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя. Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться. Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.

ГВС может быть подключена подобным образом через теплообменник. Это дает такие же преимущества по части регулирования температуры и давления горячей воды. Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов. Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.

Ввод в эксплуатацию узла учета. Смежные тепловые сети, перемычки

Ресурсоснабжение ЖКХ > Теплоснабжение > Коммерческий учет тепловой энергии. Постановление 1034

ПРАВИЛА КОММЕРЧЕСКОГО УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ, ТЕПЛОНОСИТЕЛЯ

Ввод в эксплуатацию узла учета, установленногоу потребителя, на смежных тепловых сетях и на перемычках

61. Смонтированный узел учета, прошедший опытную эксплуатацию, подлежит вводу в эксплуатацию.62. Ввод в эксплуатацию узла учета, установленного у потребителя, осуществляется комиссией в следующем составе:а) представитель теплоснабжающей организации;б) представитель потребителя;в) представитель организации, осуществлявшей монтаж и наладку вводимого в эксплуатацию узла учета.63. Комиссия создается владельцем узла учета.64. Для ввода узла учета в эксплуатацию владелец узла учета представляет комиссии проект узла учета, согласованный с теплоснабжающей организацией, выдавшей технические условия и паспорт узла учета или проект паспорта, который включает в себя:а) схему трубопроводов (начиная от границы балансовой принадлежности) с указанием протяженности и диаметров трубопроводов, запорной арматуры, контрольно-измерительных приборов, грязевиков, спускников и перемычек между трубопроводами;б) свидетельства о поверке приборов и датчиков, подлежащих поверке, с действующими клеймами поверителя;в) базу данных настроечных параметров, вводимую в измерительный блок или тепловычислитель;г) схему пломбирования средств измерений и оборудования, входящего в состав узла учета, исключающую несанкционированные действия, нарушающие достоверность коммерческого учета тепловой энергии, теплоносителя;д) почасовые (суточные) ведомости непрерывной работы узла учета в течение 3 суток (для объектов с горячим водоснабжением — 7 суток).65. Документы для ввода узла учета в эксплуатацию представляются в теплоснабжающую организацию для рассмотрения не менее чем за 10 рабочих дней до предполагаемого дня ввода в эксплуатацию.66. При приемке узла учета в эксплуатацию комиссией проверяется:а) соответствие монтажа составных частей узла учета проектной документации, техническим условиям и настоящим Правилам;б) наличие паспортов, свидетельств о поверке средств измерений, заводских пломб и клейм;в) соответствие характеристик средств измерений характеристикам, указанным в паспортных данных узла учета;г) соответствие диапазонов измерений параметров, допускаемых температурным графиком и гидравлическим режимом работы тепловых сетей, значениям указанных параметров, определяемых договором и условиями подключения к системе теплоснабжения.67. При отсутствии замечаний к узлу учета комиссией подписывается акт ввода в эксплуатацию узла учета, установленного у потребителя.68. Акт ввода в эксплуатацию узла учета служит основанием для ведения коммерческого учета тепловой энергии, теплоносителя по приборам учета, контроля качества тепловой энергии и режимов теплопотребления с использованием получаемой измерительной информации с даты его подписания.69. При подписании акта о вводе в эксплуатацию узла учета узел учета пломбируется.70. Пломбирование узла учета осуществляется:а) представителем теплоснабжающей организации в случае, если узел учета принадлежит потребителю;б) представителем потребителя, у которого установлен узел учета.71. Места и устройства для пломбировки узла учета заранее готовятся монтажной организацией. Пломбировке подлежат места подключения первичных преобразователей, разъемов электрических линий связи, защитных крышек на органах настройки и регулировки приборов, шкафы электропитания приборов и другое оборудование, вмешательство в работу которого может повлечь за собой искажение результатов измерений.72. В случае наличия у членов комиссии замечаний к узлу учета и выявления недостатков, препятствующих нормальному функционированию узла учета, этот узел учета считается непригодным для коммерческого учета тепловой энергии, теплоносителя.В этом случае комиссией составляется акт о выявленных недостатках, в котором приводится полный перечень выявленных недостатков и сроки по их устранению. Указанный акт составляется и подписывается всеми членами комиссии в течение 3 рабочих дней. Повторная приемка узла учета в эксплуатацию осуществляется после полного устранения выявленных нарушений.73. Перед каждым отопительным периодом и после очередной поверки или ремонта приборов учета осуществляется проверка готовности узла учета к эксплуатации, о чем составляется акт периодической проверки узла учета на границе раздела смежных тепловых сетей в порядке, установленном пунктами 62 — 72 настоящих Правил.
