Датчик тяги газового котла: подробная инструкция, принцип работы контроля тяги в котлоагрегатах с открытой и закрытой камерой сгорания, как проверить, отключить и заменить, цены на популярные модели

Нюансы проверки датчиков и возможные неисправности

Чтобы датчики работали исправно, необходимо постоянно осуществлять за ними контроль. Так, основными причинами поломок и отказа работы датчиков могут быть:

  • Загрязнение датчика пылью, сажей или накипью. Каждое из загрязнений отрицательно сказывается на работе системы защиты. Исправить это можно банальной очисткой.
  • Датчик мог расплавиться или его срок годности подошел к концу. Здесь поможет только полная смена системы защиты.
  • Погодные условия могут помешать работе датчиков. Например, сильный снегопад или ливень может затопить датчик тяги, отвечающий за подачу газа.


Датчики газовой колонки могут выйти из строя из-за загрязнения пылью Чтобы проверить датчики на неисправность, есть два способа. Оба они достаточно просты, но при этом эффективны и провести их можно без специальных приспособлений.

В первом случае нужно воспользоваться зеркалом. Прикрепляют его рядом с датчиком. Если оно не запотеет, то работает исправно. В противном случае стоит обратиться в газовую службу.

Вторым методом можно прикрыть тягу. Датчик должен это «почувствовать» и прекратить подачу газа к фитилю.

Если же проверив все это, эксперименты показывают, что датчики исправны, то дело в контролирующем элементе. Лучше всего элемент заменить, так как чаще всего он оказывается не исправен.

Многие владельцы газовой колонки при постоянном отключении котла, из-за непонятной для них неисправности или постоянном блокировании работы колонки датчиками, просто на просто отключают их. Это напрямую нарушает все правила техники безопасности.

Таким образом, вы подвергаете себя, близких людей и окружающих опасности, что может быть чревато в дальнейшем последствиями. Однако, при таком выходе из ситуации колонка работает бесперебойно, но небезопасно для вас.

Причины срабатывания датчика тяги

В некоторых случаях пользователь может наблюдать периодическое срабатывание датчика тяги и отключение газового котла. В этом случае может появиться желание выключить агрегат полностью

Но этого делать не стоит, важно вовремя найти причину. Она может быть следующей:

  1. Плохие тяговые характеристики. Случается, что слабая интенсивность движения дымовых газов приводит к опрокидыванию тяги. Это приведет к тому, что ядовитые пары будут поступать в дом.
  2. Возникновение обратной тяги — отходящие газы начнут двигаться в обратном направлении. Это может происходить из-за слабого прогрева трубы или недостаточной теплоизоляции.
  3. Проблемы в системе дымоудаления.

Рассмотрим наиболее распространенные ситуации неполадок в системе дымоотведения:

  1. Сильный ветер – его порывы могут задуть газовую горелку. Чтобы такая проблема не возникла, следует установить на оголовок трубы дефлектор.
  2. Засорение дымохода копотью и нагаром. Ликвидировать проблему необходимо чисткой трубы.
  3. Ошибки при монтаже системы дымоудаления.
  4. Неправильные характеристики трубы: диаметр, длина и т.д.

Если Вы не можете найти причину плохой тяги, то рекомендуется обратиться к специалисту.

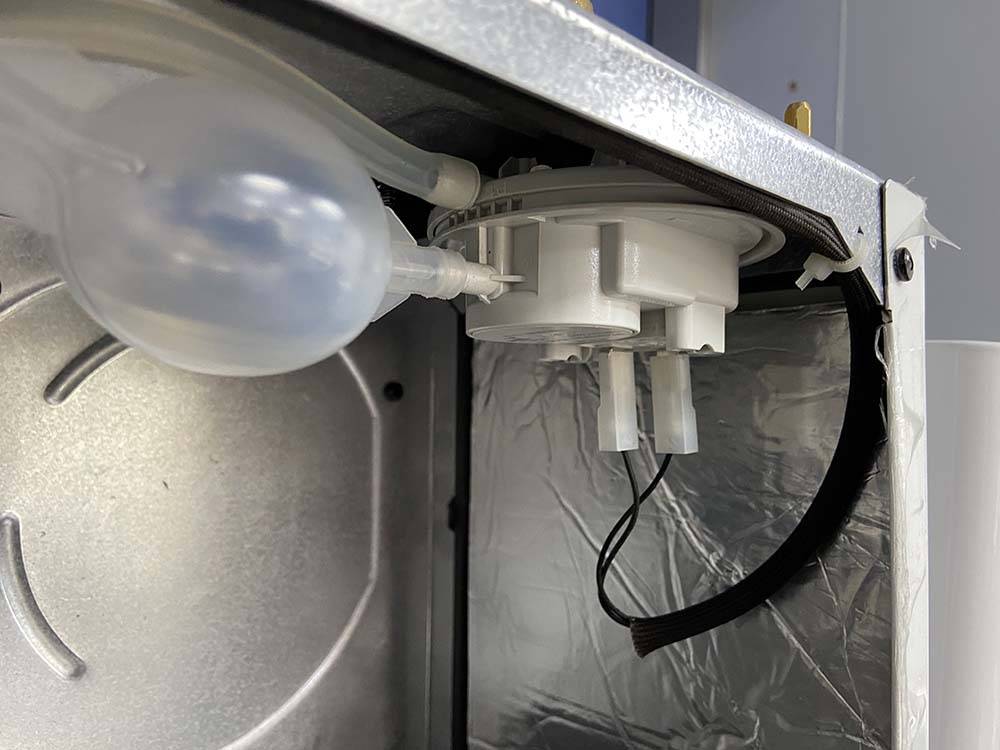

Проверка прессостата на работоспособность

При подозрениях на неисправность прессостата, необходимо выполнить его проверку на работоспособность. Для этого к нему подсоединяется мультиметр, которым производится прозвон цепи. При неисправности обнаруживается потеря контакта на выключателе их замыкания.

На прессостатах имеются специальные месторасположения для контактов. Для того, чтобы сымитировать давление, втягиваем воздух через трубку. Не забываем, подключение на «-». Прибор показывает замыкание контакта. Оказалось, что неисправность данного прессостата в механической части. При имитации работы вентилятора, можно услышать, как звук возвратного щелчка немного запаздывает. Иногда при неисправности наблюдается залипание мембраны.

Во втором варианте проверик работы прессостата при подключении мультиметра, также создаем разряжение. В результате имеется сопротивление в 200 Ом. Это значит, что контакты замыкаются не в полном объеме, наблюдается сопротивляемость. При этом можно попробовать убрать окисление с контактов прессостата. А для этого понадобиться создать для него определенную нагрузку.

Возьмем вариант нагрузки с вентилятором. Соединяем контакты вентилятора с контактами прессостата. Таким образом получаем подключение работы вентилятора через прессостат. Когда вентилятор подключен через прессостат, он может включаться только по его команде. Таким образом делаем подключение. После этого, должно быть уменьшено сопротивление на контактах прессостата. Также можно дать на него более мощную нагрузку.

При блокировании тяги котла, мастерами определяется неисправность прессостата. В подавляющем большинстве случаев проблема заключается в снижении, либо отсутствии тяги. Также может быть, что проблема с дымоходом, забился вентилятор, засорение трубки подключения вентилятора, либо загрязненные трубки-вентури, скопление конденсата. Т.е. существует много вариантов, при которых прессостат блокирует работу горелки.

В большинстве случаев недостаток тяги заключается в забитом вентиляторе. Поэтому необходимо его периодически разбирать и делать промывку лопастей. А после этого резонно сделать повторный замер тяги, чтобы можно было сравнить и увидеть разницу. Вентилятор работает от напряжения 220В. Вся работа с котлом должна вестись обязательно при его выключении из сети.

В котлах итальянского производства, в отличие от многих китайских аналогов, нет проблем с тем, чтобы демонтировать вентилятор. Сняв вентилятор, можно увидеть мусор на его лопастях, убрать который можно, промыв обычной кистью. Также для промывки, можно применить моющий состав.

После промывки, подключаем прибор, который показывает увеличение силы тяги примерно на 0,2.

В заключении можно подытожить, что при подозрении на неисправность прессостата, изначально следует произвести замеры его сопротивляемости и убедиться в наличии достаточной тяги, далее можно сделать промывку лопастей вентилятора и пр. мероприятии по увеличению тяги. Если все вышеперечисленное не помогло, только после этого можно говорить о действительной неисправной работе прессостата.

Описание и назначение датчика тяги

Предохранительный элемент обеспечивает безопасную работу оборудования. Датчик тяги подвесного и напольного газового котла отвечает за отключение прибора при скоплении угарного газа. Наличие достаточной тяги в устройстве обеспечивает замену продуктов горения свежим воздухом, за счет нее обеспечивается безопасность.

Функция датчика тяги заключается в подаче сообщения клапану системы о том, что разрежение воздуха недостаточно, и может произойти интенсивное накопление угарного газа. Как только поступает сообщение о нарушении тяги, клапан отключает прибор.

Недостаточное всасывание отработанного воздуха приводит к возникновению явления «обратной тяги». Выброс продуктов сгорания происходит не по каналам дымохода, а в помещение, в котором установлено оборудование.

Автоматика газового отопительного котла

Главное, что требуется выполнять владельцам, при использовании взрывоопасного оборудования, к которому относится газопламенный котлоагрегат — правила безопасной эксплуатации. В соответствии с требованиями ПБ 12.368.00, все газовые агрегаты в обязательном порядке оборудуются автоматикой безопасности, в перечень нормативных параметров контроля входит датчик тяги.

Современные автоматические системы предупреждают владельцев котлов об отрыве пламени в пьезозапальнике, накоплении газа в котле и помещении, для того чтобы обезопасить помещение от возможного скопления взрывоопасного газа. Такая работа автоматика выполняет с помощью первичных приборов — датчиков тяги отопительных газовых котлов. Базовый принцип их функционирования — это выработка аварийного сигнала, с подачей его на исполнительный механизм для отключения котла от газовой магистрали, и оперативное сообщение пользователям о причинах отключения через звуковую и световую сигнализацию.

Основные датчики, несущие ответственность за безопасную работу газового котла:

  • По разряжению или тяге, для котлов с естественной циркуляцией:20—30 ПА или 2-З мм вод. ст.;
  • по температуре окружающей среды внешней/внутренней, С;
  • по температуре подающего теплоносителя, С;
  • по наличию факела в топке;
  • по минимальному/максимальному допустимому давлению теплоносителя, атм.

Как функционирует?

Несмотря на огромный ассортимент котлов, все отопительное оборудование может быть разделено на две группы:

  • первая работает на естественной тяге, это так называемые атмосферные или дымоходные котлы;
  • у оборудования второй группы разряжение создается принудительно, этот тип котлов является энергозависимым, так как отведение продуктов сгорания обеспечивается вентилятором.

Атмосферный тип

В отопительных агрегатах такого типа используется открытая камера сгорания. Для отвода газа используется дымоход, размеры которого рассчитываются в зависимости от производительности котла.

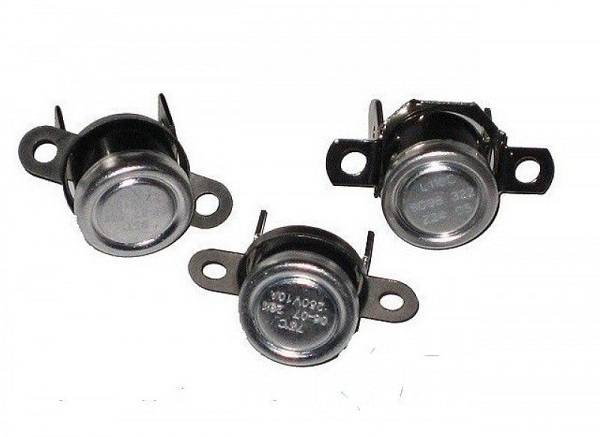

В установках атмосферного типа используется датчик, представляющий собой биметаллическую пластину, на которой закреплен контакт. Устанавливается это устройство в дымоходе, реагирует оно на изменение температуры. Принцип работы прост:

  • при хорошей тяге температура в дымоходе относительно низкая;
  • если степень разряжения снижается, температура растет;
  • при повышении температуры происходит расширение пластины, при достижении определенного уровня нагрева замыкается контакт;
  • замыкание контакта приводит к срабатыванию автоматики, перекрывающей газовый клапан, то есть при плохой тяге работа котла приостанавливается;

при восстановлении тяги температура падает, контакт размыкается и работа агрегата возобновляется.

Вентиляторный тип

В моделях с принудительной тягой установлен вентилятор, благодаря которому происходит отведение дымовых газов и нагнетание воздуха в топку. В таких отопительных агрегатах используется особый вид датчиков, работающих, как пневматическое реле. Принцип работы устройства:

  • датчик представляет собой мембрану, которая прогибается под давлением, создаваемым вентилятором;
  • в том случае, если вентилятор работает плохо, давление создается недостаточно;
  • при недостаточном давлении уменьшается прогиб мембраны, что приводит к замыканию контакта и перекрытию подачи газа.

Правила внешнего процесса установки вытяжных труб

Вытяжная труба для котла на газе может быть проведена с наружи жилого объекта. Данный вариант установки намного проще предыдущего и отличается большей безопасностью при работе.

Сначала на поверхности стены выполняется отметка в месте вывода трубы и режется отверстие нужного размера. При этом зазор между поверхностью стены и котлом не должен составлять более 25 сантиметров. Через данное отверстие выводится трубный участок, второй конец которой прикрепляется к котловому отрезку трубы. Дальше ко внешнему концу трубы постепенно соединяются последующие её части. Сборка вертикальной части конструкции выполняется через посредство поворачивающегося колена.

Поверхности металла подвержены отделке противокорозийными составами. Стыки уплотняются при помощи специализированных жаростойких составов. Для участка с наружной стороны трубы нужна тепловая изоляция на всей её протяжённости.

Для фиксирования трубы на поверхности стен монтируются держатели спустя каждые 1-2 метра. Крепление к ним выполняется при помощи хомутов.

Три способа проверки работоспособности термореле

Иногда теплоснабжение отключается слишком часто без внешних причин, и тогда стоит убедиться, что устройство исправно. Сделать это можно несколькими методами:

  • На уровне термореле прикрепляется зеркало, и система запускается. В процессе работы оборудования оно не должно запотеть.
  • Можно не полностью перекрыть дымоход: если всё работает как нужно, то система должна немедленно автоматически отключиться.
  • Если при включённом режиме горячего водоснабжения без отопления и открытом кране отключился контроллер – проблема заключается в термореле.

В определённых случаях датчик может периодически отключаться сам, и подобную неисправность нужно устранять как можно скорее: в аварийной ситуации система безопасности не будет правильно работать, и отходы могут проникнуть в дом. Во избежание чрезвычайных ситуаций необходимо проводить регулярную проверку исправной работы оборудования, а его установку должны производить только профессионалы: датчик, установленный не на том уровне или без учёта специфики конструкции, не сможет вовремя предупредить об опасности.

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

  1. Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
  2. Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.

Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

  1. Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
  2. Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
  3. Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

  • поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
  • на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.

Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

Виды датчика тяги газового котла

Существует две разновидности газовых котлов. Первая это котлы с естественной тягой, а вторая это оборудование с принудительной тягой. Каждый из видов нуждается в своём виде приборов.


Открытая камера сгорания в совокупности с правильно подобранными дымоходами гарантирует нормальную естественную тягу. Датчики для этих котлов содержат биметаллическую пластину, присоединённую к электрическому контакту. Принцип срабатывания достаточно простой.

Закрытая камера сгорания при помощи дутьевых устройств определяет оборудование с принудительной тягой, которое содержит датчик, так называемое пневматическое реле. Прибор контролирует работу вентилятора и скорость отхода газов сгорания. Конструктивно устройство состоит из мембраны, прогибающейся при нормальной тяге под давлением дымовых газов. Как только давление газов становится ниже нормального, мембрана уменьшает прогиб и происходит размыкание контактов с закрытием клапана газа.
Датчики гарантируют нормальную работу отопительного прибора. Устройство является принципиальным элементом защиты котлов, потому что при малой тяге возможен процесс обратного втягивания дымовых газов и продукты горения покидают котёл не в сторону улицы, а идут в помещение.

Порядок диагностики для турбированного котла

В котле, который оснащен вентилятором для удаления продуктов сгорания обеспечение безопасности работы несколько сложнее. Проверку тяги осуществляет внешнее устройство – пневмореле. В вытяжной трубе также устанавливается устройство для измерения расхода воздуха (устройство Вентури или трубка Пито), которое соединяется с пневмореле через пластиковые трубочки. То есть в этом случае принцип контроля тяги такой: если расход воздуха, создаваемый вентилятором, в вытяжном трубопроводе больше минимального значения на которое настроено пневмореле, то контакты реле замыкаются и плата дает сигнал на розжиг, если расход воздуха меньше (тяга не достаточна) – контакты размыкаются и работа котла будет остановлена.

То есть в типичной схеме дымоудаления такого котла будет:

  • впускной трубопровод

  • вентилятор

  • устройства контроля

  • выпускной трубопровод

Впускной трубопровод – это труба, по которой воздух поступает в камеру сгорания (в турбированном котле она закрыта). Если например, оголовок трубы зимой покрылся инеем – притока не будет, вентилятор при этом характерно тише работает – котел не запустится. При условии, что с выпускной трубой все в порядке и других проблем нет – если открыть камеру сгорания – то котел запустится в штатном режиме.

Работу вентилятора можно оценить визуально (лопасти видны без демонтажа). Если при включении котла вентилятор не запускается, то в большинстве случаев либо с платы не поступает сигнал (неисправна плата), либо неисправен сам вентилятор. Повреждение проводки иногда встречается, но редко. Работники сервисных служб проверяют работоспособность вентилятора напрямую подавая на него напряжение. Если вентилятор срабатывает – вероятнее всего потребуется диагностика и ремонт платы управления.

Если вентилятор включается, и воздух нормально поступает в камеру сгорания, но котел не запускается из-за ошибки дымоудаления – нужно проверить срабатывает ли пневмореле. Проверить, что реле срабатывает можно визуально (реле издает характерный щелчок) а еще лучше тестером – проверить замыкание контактов в проводке, т.к. реле может срабатывать, но по каким-либо причинам сигнал не доходит до платы управления.

Если пневмореле не срабатывает – нужно убедиться, что в подводящих трубочках отсутствуют загрязнение или конденсат, они не повреждены. Как вариант – можно самостоятельно создать разрежение в подводящей трубке и убедится, что реле срабатывает. Если не срабатывает – вероятно, что оно неисправно и подлежит замене (в большинстве случаев они не разборные и не подлежат ремонту).

В том случае, если принудительно реле срабатывает, но штатно, при запуске котла – нет, то следует осмотреть устройство Вентури (или Пито) на предмет повреждений или загрязнений. Малейшие деформации или загрязнение могут приводить к неисправности.

Так как устройство Вентури располагается в выпускном трубопроводе – то могло быть деформировано высокой температурой выхлопных газов.

Проблемы с выпускным трубопроводом могут быть те же что и с впускным, но убедиться в отсутствии блокировки можно, пожалуй, только визуально или, замерив, фактическое разряжение прибором через специально предусмотренные контрольные отверстия.

Устройство контроля расхода воздуха устанавливается внутри выпускного трубопровода. Здесь есть вероятность повреждения высокой температурой (деформация трубки) или загрязнения.

В некоторых современных котлах могут быть установлены вентиляторы с регулируемой частотой вращения, которая задается в настройках в зависимости от типа применяемого дымохода и его длины (например, в некоторых моделях Buderus и Ariston). Поэтому не лишним будет изучить инструкцию по эксплуатации оборудования, так как на практике были случаи, когда неправильная настройка платы была источником проблемы.

Данная статья описывает наиболее частые и очевидные причины неисправностей газовых котлов, связанных с удалением продуктов сгорания. Разные котлы могут быть оборудованы разными схемами контроля – мы рассмотрели самые популярные.

Также обращаем внимание, что отключать устройства контроля недопустимо – все они предусмотрены для безопасной эксплуатации оборудования. Если есть проблема – ее нужно устранить!

Как установить датчик тяги газового котла

Бывают случаи, когда требуется замена датчика тяги напольного газового котла (либо навесного). Процесс установки пневмореле с мембраной прост. Достаточно зафиксировать регулятор в выбранном месте и присоединить его к газовой колонке

Для правильного фиксирования температурного режима важно располагать регулирующий элемент, придерживаясь рекомендаций специалистов:

  • показатель минимальной высоты от поверхности пола достигает 150 см;
  • максимальная высота от пола равна 170 см.

Любые отопительные приборы, бытовая, климатическая техника, искажающие температурный показатель внутри газового прибора, должны находиться на расстоянии 100 см

Важно предотвращать возникновение сквозняков. Установка котла в холодном помещении недопустима

Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования. Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика.

Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления

Пошаговый процесс установки:

  1. После того, как прибор был зафиксирован в выбранном месте, следует приступить к прокладыванию провода до источника тепла, используя скрытый или открытый методы. Одну часть конца кабеля подсоединяют к контактам, на которых отображена маркировка СОМ и NO термостата. В беспроводных модификациях можно найти клеммы в области релейного блока.
  2. Переднюю панель газового оборудования необходимо снять, так как она закрывает доступ к плате управления и разъемам. Перемычку, расположенную между клеммами, извлекают.
  3. К освобожденным клеммам подсоединяют провода, которые идут от контактов регулятора. Соблюдение полярности необязательно.

Признаки необходимости замены

Датчик – составная часть газовой системы. Он, несмотря на свою высокую надежность, спустя длительное время использования может прийти в негодность. Его рано или поздно нужно будет заменить. Что будет, если этого не сделать, описано выше.

На необходимость замены контроллера могут указывать следующие признаки:

  1. Установка постоянно отключается при отсутствии неисправности выводной системы.
  2. Генератор теплоты работает с периодичностью 20-30 минут, после чего деактивируется, а повторно включается только после полного остывания.

Если один из этих признаков проявляется, следует либо вызвать ремонтную службу, либо проверить датчик на исправность самостоятельно.

Работу датчика газового котла в отопительной системе можно проверить одним из далее описанных способов:

  • необходимо установить зеркало рядом с местом крепления датчика. А если котел находится в активном состоянии, а поверхность стекла запотевает, значит, датчик неисправен;
  • если закрыть заслонку выводной системы наполовину, то котел в рабочем режиме должен моментально отключиться, так как тяговая сила будет недостаточная. В случае, если этого не произошло, датчик работает некорректно и нуждается в замене.

Есть еще один, менее точный, но все же довольно эффективный способ проверки исправности датчика. Необходимо перевести котел в режим горячего водоснабжения и открыть воду на полную мощность. Если в этом случае теплогенератор отключится, то с большой долей вероятности датчик не работает. Точность метода проверки составляет 95%.

Котел может отключаться, даже если контроллер работает исправно. Дело может быть в сбое работы других устройств внутри котла.

Для решения любой возникшей проблемы нужно обязательно обратиться к специалистам газовой службы и ни в коем случае не пытаться исправить поломку самостоятельно.

Как работает датчик тяги в газовом котле?

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
 Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
 Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

  • Из-за засорения дымохода;
  • При неправильном расчете размеров дымохода или некорректной его установки.
  • Если сам газовый котел был установлен неправильно;
  • Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Причины срабатывания датчика тяги газового котла

Существует множество причин, которые могут спровоцировать срабатывание устройства. Среди основных причин, приводящих к отключению колонки, стоит выделить:

  1. Тягу плохого качества. Нередко проблема возникает на фоне неправильного монтажа вытяжной конструкции. Плохое вытягивание продуктов сгорания может стать причиной отравления людей, проживающих в жилом помещении.
  2. Обратную тягу, возникающую вследствие образования в области дымохода воздушной пробки, которая не дает возможности продуктам распада выходить наружу. Достаточно часто к образованию воздушных пробок приводит резкий перепад температурного режима.
  3. Засор в области дымохода. Лишенные опыта домовладельцы считают, что труба не забивается. Но это не совсем так. Птицы, находящиеся в поисках места для того, чтобы свить гнездо, нередко выбирают дымоход. Когда пернатая вьет гнездо, она может упасть в трубу, застрять там и погибнуть. Помимо птиц, причиной засора может стать листва и отложения сажи на внутренних стенках дымохода. При его возникновении интенсивность тяги снижается. Единственное решение проблемы – проведение прочистки.
  4. Сильные порывы ветра. При неправильном расположении трубы ветер попадает в нее и задувает горелку. Срабатывание датчика становится причиной перекрывания подачи топлива.
  5. Неправильно выполненный монтаж оборудования. Неверно произведенный расчет габаритов дымохода нередко провоцирует затухание горелки. Показатель высоты дымохода рекомендуется измерять в зависимости от того, насколько отдалены трубы от конька кровли. Оголовок должен быть выше конька на 60-70 см.

Прежде чем приступить к замене датчика тяги, важно ознакомиться с устройством газовой колонки

Подведем итоги

Если у вас возник вопрос: почему нет тяги в дымоходе, то в первую очередь вам следует проверить следующее

Если проблемы с отводом отработанных веществ возникли при первом использовании печи или камина, то все свое внимание обратите на проектную документацию. Проверьте правильность расчетов и размеров дымоотводящей трубы

Если до настоящего момента вы пользовались печью и все было в порядке, значит первоначально следует проверить наличие засора в трубе. Вполне возможно, что после длительного застоя, дымоход оказался забит разной грязью. В трубе иногда могут свить гнездо птицы.

Возможно, со временем произошло разрушение трубы дымохода. В связи с этим нормальная герметизация исчезла, выводящий поток отработанных газов стал не настолько сильным. В первую очередь стоит проверить дымоход, часть которого расположена над крышей. Труба, постоянно подвергающаяся атмосферным осадкам, может легко разрушиться. Это может случиться, если для кладки кирпича был использован раствор с маленьким содержанием цемента.

Еще одной причиной, которая очень часто приводит к проблеме плохой тяги, это большое количество скопившейся в дымоотводящей трубе тяги. В этом случае дымоход обязательно следует прочистить. После очистки от сажи нужно обязательно проверить обратную тягу в дымоходе. Если много лет ваш дымоход не отчищался от сажи, то после его очистки пользуйтесь обязательно средствами, которые предотвращают чрезмерное оседание сажи на стенах дымохода.

Полезный совет. Если вы долго не использовали печь или камин, а погода выдалась с большим количеством атмосферных осадков, то перед протопкой рекомендуется проверить эффективность работы дымохода. Иначе может получиться так, что весь дым напрямую пойдет в помещение, а не в трубу.

Если вы обнаружили, что есть обратная тяга дымохода, что делать для того чтобы устранить ее? Попробуйте убрать чрезмерную влажность, скопившуюся в трубе. Для этого перед растопкой печи или камина дровами или торфом, обязательно сожгите пару газет. Такие действия несколько подсушат стенки трубы и устранят повышенную влажность, поэтому печь растопится легче и быстрее, а дым от сгорающего топлива начнет выходить в трубу.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
