Детектор скрытой проводки своими руками

Инструкция по применению детектора

Из-за разнообразия конструкций индикаторов скрытой проводки рассматривать инструкцию по их использованию необходимо на примере конкретной модели. Для этого был выбран недорогой электростатический ИСП «Дятел Е-121», широко используемый отечественными монтажниками. Но сначала необходимо подготовиться к поисковой процедуре.

Подготовка к предстоящей работе

Для ускорения обнаружения электропроводки с помощью любого детектора опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Ниже приведены основные из них:

  1. Изначально протестировать работоспособность прибора на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
  2. Откалибровать устройство на удалении 1 метра от стен, если такая опция присутствует.
  3. Исследуемые поверхности не должны быть влажными.
  4. При возможности, выключить все работающие электроприборы в квартире, в том числе телефоны.
  5. Точность определения электропроводки будет резко снижена, если использовался токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработоспособного оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора «Дятел Е-121»

Детектор «Дятел Е-121» способен работать в 4 диапазонах чувствительности.

Порядок работы с этим прибором для обнаружения проводки следующий:

  1. Поочередно нажать на кнопки диапазонов чувствительности. Сигнализатор при этом должен издать короткий световой и звуковой сигналы. При отсутствии реакции прибора проверить элемент питания.
  2. Нажать на кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и, при наличии индикации, уменьшить чувствительность, нажимая последовательно кнопки от «3» до «1».
  3. Одновременно со снижением чувствительности нужно уменьшать и расстояние до обнаруживаемого объекта, локализуя зону срабатывания сигнализатора.
  4. Чтобы обнаружить участок залегания проводника, перемещать детектор по стене, пытаясь найти участок с максимальным электромагнитным полем.
  5. Для нейтрализации мешающих окружающих токов приложить руку к анализируемой поверхности вблизи детектора. Если проводника рядом с рукой нет, то «Дятел Е-121» перестанет подавать сигналы.
  6. При поиске разорванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрокабеля зависит от степени влажности и окружающих провод материалов.

Обнаружение электропроводов в стенах со штукатуркой, железобетонных панелях и в заземленном экране будет затруднено.

Отечественный детектор «Дятел Е-121» эффективно обнаруживает проводку на глубине до 8 см и стоит в пределах 15$, что гарантировало ему популярность среди электромонтеров

Для тестирования предохранителей и плавких вставок необходимо включить режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. При неисправности детектор не будет подавать сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, которые позволяют сохранить работоспособность прибора при поломке одного из сигнализаторов

Для корректной интерпретации результатов работы аппарата следует предварительно ознакомиться с его инструкцией, потому что практически каждый детектор требует правильной начальной настройки.

Сборка детектора

Схема собирается на миниатюрной печатной плате размерами 40 х 30 мм, сделать которую можно методом ЛУТ. Печатная плата полностью готова к печати, отзеркаливать её не нужно. После травления желательно залудить дорожки, это упростит пайку деталей, и медь не будет окисляться.

После того как печатная плата готова, можно приступить к распайки деталей. Следует быть осторожным, обращаясь с микросхемой – она чувствительна к статическому электричеству и её легко можно повредить. Поэтому на плату припаиваем панельку под микросхему и помещаем в неё микросхему только после завершения сборки.

Также нужно быть внимательным при припаивании транзистора – если он в пластиковом корпусе, то на плату припаиваются только две ножки – сток и исток, и антенна припаивается непосредственно к затвору. Если корпус металлический, все три ножки припаиваются на плату вместе с антенной.

Важно не перепутать цоколёвку, иначе прибор не заработает. Провода питания, для удобства, можно сразу припаять к коннектору для Кроны, как я и сделал

После завершения пайки обязательно нужно смыть остатки флюса с платы, иначе может пострадать чувствительность. Желательно также проверить правильность монтажа и соседние дорожки на замыкание.

Индикаторы скрытой проводки на микросхемах

Схема простейшего индикатора на КМОП микросхеме представлена на рисунке.

Элемент DD1.1 является детектором электромагнитного излучения, а элемент DD1.2 — повторитель сигнала. При обнаружении проводки пьезоизлучатель НА1 будет работать с частотой сети 50 Гц. В качестве антенны служит отрезок медного провода длиной 5…10 см. От ее длины зависит чувствительность детектора. Если длина будет больше 15 см, то это может привести к самовозбуждению схемы, поэтому злоупотреблять ее длиной нельзя.

В качестве источника питания можно использовать четыре гальванических элемента типа A316, соединенные последовательно.


На следующем рисунке представлена схема более сложного варианта индикатора на КМОП-микросхеме, который имеет кроме звуковой еще и световую индикацию наличия электромагнитного излучения.

Он построен на микросхеме DD1 типа К561ЛА7, причем используются все ее элементы. Схема состоит их детектора электромагнитных излучений на элементе DD1.1, НЧ-генератора (рабочая частота около 1 кГц) на элементах DD1.2, DD1.3 и инвертора DD1.4, который управляет светодиодом HL1. Схема в настройке не нуждается.


Следующая схема индикатора состоит из двух узлов — усилителя напряжения переменного тока, основой которого служит микромощный операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на инвертирующем триггере Шмитта DD1.1 микросхемы К561ТЛ1, частотозадающей цепи R7C2 и пьезоизлучателе BF1.

При расположении антенны WA1 вблизи от токонесущего провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты.

Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9 В, не превышает 2 мА, а при включении светодиода HL1 — б…7 мА. Источником питания может быть батарея 7 Д-0,125, «Корунд» или аналогичная зарубежного производства.

Иногда, особенно когда скрытая проводка расположена высоко, наблюдать за свечением индикатора HL1 затруднительно и вполне достаточно звуковой сигнализации. В таком случае светодиод может быть отключен, что повысит экономичность прибора. Все постоянные резисторы — МЛТ-0,125, подстроенный резистор R2 — типа СПЗ-38Б, конденсатор С1 — К50-6. Антенной WA1 служит площадка фольги на плате размером примерно 55х12 мм.

Монтажную плату индикатора скрытой проводки размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1 Начальную чувствительность прибора устанавливают подстроечным резистором R2 Безошибочно смонтированный прибор в налаживании не нуждается.

Бывают и более сложные индикаторы скрытой проводки, но они необходимы больше профессионалам, а не любителям.

Сборка искателя проводки с полевым транзистором

Проще всего собрать самостоятельно детектор скрытой проводки, в схеме которого имеется полевой транзистор. Принцип действия этого аппарата основан на регистрации электрического поля.

Для сборки такого определителя не нужно быть профессионалом, достаточно обладать минимальными электротехническими знаниями.

В этой схеме соединяются следующие элементы:

  • Полевой транзистор (КП103, КП303).
  • Динамик с показателем сопротивления 1,6-2,2 кОм. Подойдет деталь от стационарного телефонного аппарата.
  • Элемент питания (1,5-9 В).
  • Выключатель.
  • Соединительные кабели.

Сборка схемы производится методом пайки. В качестве корпуса для смонтированного устройства можно использовать простую пластиковую емкость небольшого объема.

На видео пример сборки самодельного искателя проводки:

Необходимо учитывать, что полевой транзистор легко подвергается электростатическому пробою. Поэтому при подсоединении его к схеме нельзя притрагиваться пальцами к выводам.

Кроме того, пинцет и паяльник должны быть заземлены.

«Народные» способы, которые не работают

Поиск компасом

Некоторые ошибочно предполагают, что если поднести компас к предполагаемому месту с кабелем, то магнитная стрелка укажет на него. Однако в домашних условиях просто невозможно создать магнитную индукцию такой силы, чтобы компас показал кабель. Максимум, это вы сможете узнать расположение сторон света, ну или отыскать спрятанные сокровища капитана Флинта:)

Поиск смартфоном

Некоторые разработчики предлагают превратить ваш смартфон в металлодетектор с помощью своих «чудо» приложений. Для этого в телефоне всего лишь должен быть установлен магнитный датчик (у нас такой есть). iCHIP решил заморочиться и проверить популярные приложения для поиска металла. Испытывали в том же месте, что и металлоискателем. Вот, что получилось:

Как видите показания «детектора» на пустом месте и в месте реального прохождения проводки практически не изменились, хотя показатель должен был стать 0.02 — 0.03 мТ. То же самое произошло и с другими приложениями. Из этого делаем вывод, что поиск проводки смартфоном с помощью приложений довольно сомнительное занятие.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Схема детектора сгоревшей лампы

Детектор состоит из двух транзисторов по схеме Дарлингтона, батареи 3,6 В, светодиода, корпуса и датчика, в дальнейшем именуемого антенной — нескольких сантиметров изолированного провода.

Схема работает по принципу емкостной связи с электрической сетью, усиливая ток улавливаемый антенной и управляя светодиодом.

Входная цепь усилителя замыкается через емкость между элементами, подключенными к эмиттеру оконечного транзистора — (плоская поверхность или батарея от телефона имеет достаточную поверхность) и человеком, держащим корпус детектора, который обычно расположен на потенциале сети ноль.

Таким образом принцип проверки такой же, как и при использовании обычной неоновой лампы, но не нужно контактировать с изолированными компонентами схемы, что значительно ускоряет работу

Обратите внимание, что детектор будет работать только для линий переменного тока

Транзисторы берите практически любые, только проверьте являются ли они транзисторами NPN и обеспечивают ли усиление HFE выше 100.

Даже используя транзисторы с в = 100, можете получить усиление в 10000. Однако с таким большим усилением конечно можно будет обнаружить сетевые кабели через стену в большую глубину, но и помехи пойдут (ложные срабатывания).

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытой проводки, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей, не требуется самому наматывать катушки индуктивности. Вместо них используется обмотка реле. В основе работы искателя лежит задача выделения разностной частоты двух генераторов, когда при приближении к металлическому предмету один генератор для поиска (LC) изменяет свою частоту колебаний.

В состав металлоискателя входят LC и RC-генераторы, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты RC и LC-генераторов подбираются примерно одинаковыми, тогда, пройдя через смеситель, на выходе будет уже три частоты. Третья равна разности частот RC и LC-контуров.

С выходного элемента меандр через емкость С5 поступает на телефон, у которого сопротивление должно быть примерно 0,1 КОм. Так как емкость и активное сопротивление телефона образуют диффенцирующую RC цепочку, то на подъеме и спаде меандра будет образовываться импульс. В результате человек услышит щелчки с частотой в два раза превышающую разностную.

Обнаружение скрытой проводки будет выявляться по изменению частоты звука. Катушка берется из реле РЭС 9, при этом подвижные элементы удаляются.
Так как реле содержит 2 катушки с различными сердечниками, общие выводы обмоток надо соединить с емкостью С1, а сердечник и корпус переменного сопротивления, — с общей шиной.

В качестве печатной платы используется двусторонний фольгированный гетинакс или стеклотекстолит. Детали искателя следует размещать на одной стороне, вторую сторону вытравливать не надо, ее нужно соединить с общей шиной прибора.

На второй стороне закрепляется батарея, катушка индуктивности из реле.

Плата устанавливается в любой неметаллический корпус, где крепится разъем для телефона. Наладка металлоискателя начинается с подгонки частоты LC-генератора подбором емкости С1. Частота должна находиться в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до тех пор, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен изменяться.

Изготовление детектора скрытой электропроводки

Если по тем или иным причинам покупка искателя невозможна, всегда можно изготовить такой прибор своими руками.

Этап первый. Сначала нужно подобрать корпус будущего устройства. Для этого может подойти, например, пластиковый бокс от лампы дневного света.

Корпус

Этап второй. Далее следует приклеить на одну из сторон корпуса алюминиевый скотч – это будет своего рода антенна.

Скотч алюминиевый

Этап третий. Затем нужно установить 5-вольтные аккумуляторы, после чего просверлить в корпусе небольшое отверстие и вставить туда светодиодную лампу.

Этап четвертый. Далее необходимо установить транзистор ВС-547, а антенну и аккумуляторы подключить к скотчу.

Этап пятый. Остается лишь закрепить крышку и протестировать прибор. О выявлении скрытой электропроводки он будет оповещать загоревшейся лампой.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Электростатический сканер

Реагирует на электрическое поле, создаваемое проводником с током. Прибор обнаруживает переменное электрическое поле, создаваемое рядом с проводником электросети. Такой сканер не сможет обнаружить проводку, если она не под напряжением.

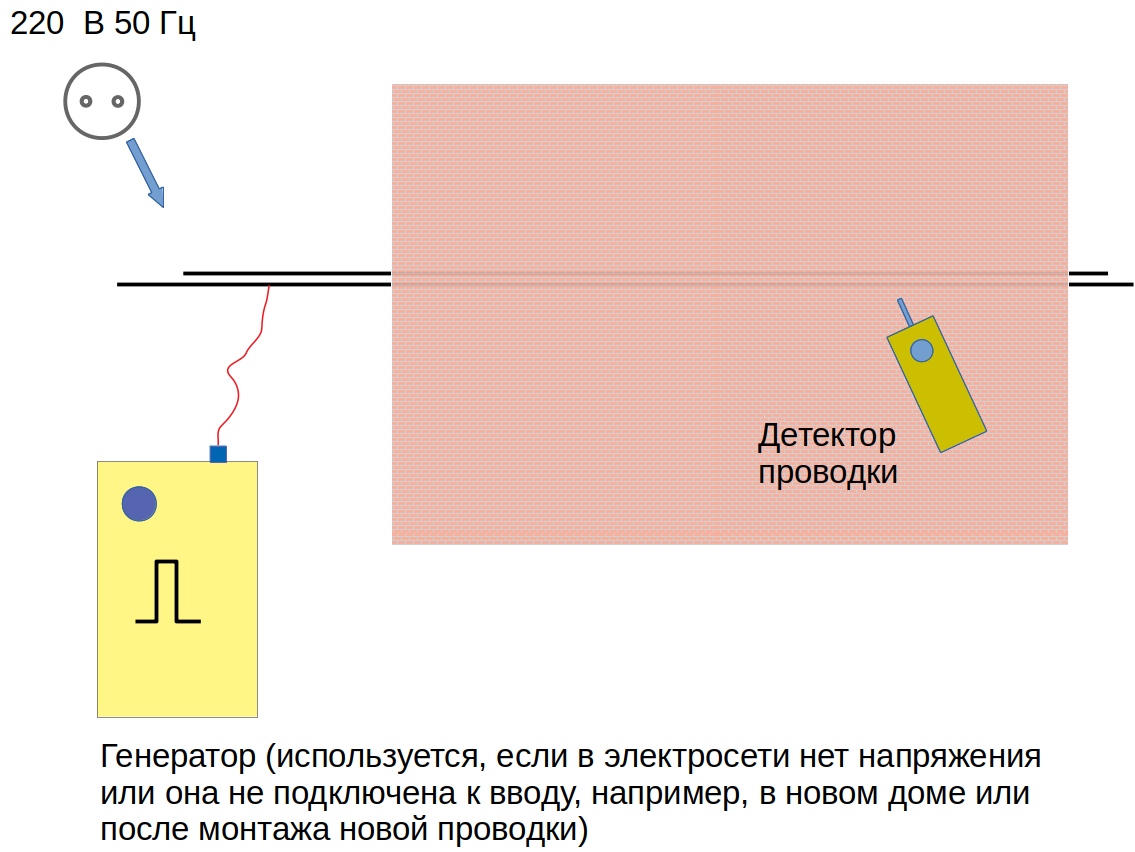

Напряжение можно подавать от маломощного генератора импульсов. Сканером обследуют место предполагаемой трассы и его нужно подвести к месту, где сигнал имеет наибольшую силу. Индикаторы сигнала бывают разными. Это может быть светодиод, зуммер (“пищалка”), ЖКИ-дисплей. Такой прибор определяет проводку на расстоянии до 10 … 15 см, что вполне достаточно для стен. Это самый дешевый вид сканеров.

Электромагнитный сканер

Реагирует на переменное магнитное поле от провода с током. Как и предыдущий детектор, он обнаруживает проводку только в том случае, если она находится под напряжением. Чувствительность этого сканера примерно такая же, как у электростатического. Цена обеих видов приборов примерно одинаковая. Такие искатели скрытой проводки хорошо подойдут для домашних ремонтов непрофессионалам.

Разница между детекторами

В электростатическом искателе чувствительным элементом является небольшой штырь, в котором переменным электрическим полем наводится напряжение. В электромагнитном приборе – используется катушка. Переменное магнитное поле наводит в ней ток. Поскольку сигналы получается слишком слабыми для непосредственного отображения, то они дополнительно усиливаются электронным усилителем.

В принципе, оба детектора действуют, как радиоприемник. Поскольку частота переменного тока слишком мала, то чувствительности такого детектора хватает только на очень маленькое расстояние от провода. Но вполне достаточного для целей поиска проводов в стенах небольшой толщины, не экранированных металлической сеткой, листами и другими проводящими препятствиями.

Если проводка идет в металлических трубах, то обнаружить ее таким детекторами будет невозможно. Штукатурка или дерево никаких преград электрическому или магнитном полю практически не представляют.

Мнение эксперта Торсунов Павел Максимович

В сети есть схемы для самодельной сборки простых детекторов проводки, но они потребуют некоторых знаний и навыков для изготовления. Хотя это наиболее дешевый вариант, но подойдет он далеко не каждому. Люди, для которых время – деньги, предпочтут купить готовый.

Лучшие премиальные детекторы скрытой проводки

Представленные ниже 2 прибора для определения скрытой проводки, выбраны из 5 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.

Е121 Дятел

Сигнализатор Е121 Дятел – простой в использовании прибор, предназначенный для применения в профессиональных целях. Детектор работает по электростатическому принципу и позволяет не только обнаружить скрытую проводку, но также и выявить устройства с разрывом заземления, проверить исправность предохранителей, плавких вставок и определить обрыв в проводах, находящихся под напряжением. На передней панели аппарата предусмотрены 4 кнопки для выбора чувствительности, повышающие шансы на успешное обнаружение объектов.

Достоинства

  • Понятен в управлении;
  • Быстро находит провода;
  • Наличие световых и звуковых индикаторов;
  • Хорошая глубина поиска – до 50 мм;
  • Возможность настройки уровня чувствительности.

Недостатки

Предназначен в основном для поиска проводов под напряжением.

Bosch GMS 120 Professional

Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.

Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения.

Достоинства

  • Компактные размеры;
  • Хорошо «видит» провода;
  • Многофункциональный;
  • Простой и понятный в управлении;
  • В комплект входит аккумулятор;
  • Есть отверстие для нанесения разметки;
  • Предусмотрена возможность отключения звукового сигнала.

Недостатки

Высокая стоимость.

Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.

Общие сведения

Детектором скрытой проводки называют аппарат для обнаружения кабелей электропитания, расположенных под определенным покрытием. Такое устройство используют во время выполнения строительных работ, чтобы предотвратить случайное обесточивание помещения и минимизировать потенциальную угрозу для мастера, выполняющего ремонт.

Основные функции прибора:

  • обнаружение кабелей, силовых узлов в стенах и потолках;
  • выявление скрытых разделительных коробок;
  • определение места обрыва цепи;
  • проверка качества заземления.

Обычно детектор используют при выполнении работ в старых зданиях. Ранее схема укладки кабелей не соответствовала нынешним стандартам. Поэтому расположение кабелей, распределительных коробок, расстояние между проводами и другие показатели могут не соответствовать действующим нормам. В данном случае детектор позволяет минимизировать риск, связанный с повреждением элементов системы электропитания, заранее определив их расположение.
