Назначение дифференциального автомата
Дифференциальный автомат представляет собой универсальное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения. Это означает, что дифавтомат способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.
Размер дифавтомата для однофазной сети 220 В равен размеру УЗО или двухполюсного автоматического выключателя (два модуля). Таким образом в щитке места они занимают одинаковое, но дифференциальный автомат имеет дополнительно к функциям отслеживания утечек тока, еще и сработку по тепловой защите и превышению предельного тока. Поэтому при отсутствии места в электрощитке, следует устанавливать дифавтомат вместо связки УЗО + автоматический выключатель.
Дифавтомат имеет две защиты (два типа расцепителя):
- электромагнитный;
- тепловой.
Электромагнитный расцепитель сработает при превышении тока выше номинального в определённое количество раз. Это количество зависит от типа дифференциально автомата.
Это мгновенное значение тока, например, при коротком замыкании или при большом пусковом токе мощного электрооборудования.
Тепловая защита срабатывает при прохождении тока через автомат, превышающем номинальное значение, определённое время. Данное время нужно смотреть по времятоковой характеристике конкретного автомата. Чем больше превышение, тем быстрее отключится автомат.
Также стоит отметить, что стоимость дифавтомата существенно выше чем у УЗО.
Условия эксплуатации и характеристики АС
Характеристики проводников АС сильно варьируются от их сечения. Но есть и общие свойства, которые присущи всем изделиям этой категории:
- температура эксплуатации от –60 до +40°C (идеально для СНГ);
- солидный срок службы от 45 лет;
- максимальная допустимая температура +90°C;
- временное усилие на разрыв — от 160 МПа;
- гарантированный период работы 4 года;
Характеристики сталеалюминиевых проводов марки АС Остальные свойства определяются исходя из сечения и длины провода. Электрические параметры некоторых кабелей марки АС приведены в таблице.
| Тип провода | Продолжительный допустимый ток, А | Максимальное сопротивление 1 км провода, Ом |
| АС-16/2,7 | 111 | 1,78 |
| АС-50/8,0 | 210 | 0,59 |
| АС-70/11,0 | 265 | 0,42 |
| АС-120/19,0 | 390 | 0,24 |
| АС-150/19,0 | 450 | 0,20 |
А ниже механические свойства проводов тех же марок.
| Тип провода | Диаметр алюминиевой/стальной проволоки, мм | Масса 1 км кабеля, кг |
| АС-16/2,7 | 1,85/1,85 | 64,9 |
| АС-50/8,0 | 3,20/3,20 | 195 |
| АС-70/11,0 | 3,80/3,80 | 276 |
| АС-120/19,0 | 2,40/1,85 | 471 |
| АС-150/19,0 | 2,80/1,85 | 554 |
Отличие УЗО от дифференциального автомата в плане функционального предназначения
Если оценивать внешний вид УЗО и дифавтомата, то будет несложно заметить некую схожесть между ними. Однако, несмотря на похожую внешность, данные устройства выполняют совершенно разные функции. Стоит напомнить, какие именно функции выполняет УЗО, а также дифференциальный автомат. Можно сформировать адекватное понятие только лишь на основе прочных знаний об этих приборах.
Устройство защитного отключения может сработать в том случае, когда внутри сети, в которой оно функционирует, появляется дифференциальный ток. Такой тип тока называется током утечки. В случае возникновения такой утечки первым делом среди пострадавших может оказаться сам человек, если элементарно дотронется к поврежденному оборудованию. Помимо этого в случае возникновения тока утечки в электрической проводке будет происходить перегрев изоляции, а это в свою очередь может спровоцировать начало возгорания и соответственно пожар.
По этой причине УЗО принято использовать для обеспечения надежной защиты от поражений электрическим током. Еще оно позволяет защитить электропроводку от повреждений, которые могут иметь вид утечек. Из-за них может начаться пожар. Можно увидеть большее количество интересной и полезной информации в статье, посвященной основам и принципам работы УЗО.
Дифференциальный автомат представляет собой по-настоящему уникальное устройство, в котором гармонично совмещается автоматический выключатель и УЗО. Это значит, что такой тип автомата может защитить вашу проводку от перегрузки, а также от коротких замыканий. Еще он в состоянии предотвратить возникновение утечек, которые связаны с вышеописанными ситуациями.
Многие начинают путаться из-за того, что думают о том, что УЗО в отличие от дифавтомата не обеспечивает защиту от короткого замыкания и перегрузок. Многие потребители и вовсе думают, что УЗО может защитить буквально от всего.
Если сказать по-простому, то УЗО является индикатором, контролирующем утечку. Благодаря нему обеспечивается правильное поступление тока, то есть он идет непосредственно к лампам, электрическим приборам и т.д. Если повредилась изоляция в сети, начались утечки тока, то это устройство моментально реагирует, отключая сеть.
Если сразу включить все электроприборы в доме или квартире, то можно создать перегрузку, но в таком случае УЗО не сработает. А если не установлены другие средства защиты, то проводка наверняка сгорит вместе с УЗО. Если устройство включено и соединены фаза и ноль, то УЗО также не сработает
Поэтому крайне важно осознавать, что такой прибор не защитит от перегрузок и коротких замыканий. Поэтому необходимо всегда подключать УЗО последовательно с автоматом
Эти приборы функционируют вместе, то есть одно обеспечивает защиту от утечек, а другое спасает от перегрузок и замыканий.
Если использовать дифавтомат, то можно обеспечить надежную защиту практически от всего.
Ключевым отличием между УЗО и дифавтоматом является тот факт, что первый прибор не защищает сеть от перегрузок и замыканий.
Как отличить УЗО от дифавтомата: маркировка и назначение
Если заниматься электромонтажом в квартире самостоятельно, то рано или поздно приходит время, когда домашний мастер сталкивается с необходимостью сборки вводного распределительного щита. И вот здесь возникает вопрос, какую автоматику лучше установить, чтобы максимально защитить домашнюю силовую сеть. Многие не понимают, чем отличаются одни устройства от других. Сегодня стоит пролить свет на подобные сложности выбора. В статье будет рассмотрено, как отличить УЗО от дифавтомата, какие функции выполняют эти модульные элементы и что лучше выбрать для защиты своих близких от возможного поражения электрическим током, а силовой сети от перегрузок и коротких замыканий.
Стоимость АС
Стоимость кабеля в первую очередь зависит от количества материала, затраченного на его изготовление. Провод самого тонкого диаметра стоит дешевле. Для примера — цена кабеля сечением 16 мм2 составляет всего 12 Р/метр. Самые же толстые марки провода будут стоить в десятки раз дороже.
На цену влияет и тип торговли. Оптовая цена, как правило, существенно ниже. Поставщику выгодно иметь дело с большими объемами.
Главным достоинством провода АС является низкая стоимость Другое важное достоинство сталеалюминиевого провода — это его простота хранения. Кабель устойчив к большому разбросу температур окружающего воздуха и практически не подвержен влиянию влаги
От чего защищает УЗО
Многие люди довольно часто путают эти устройства с защитными автоматами и не до конца представляют себе, от чего защищает УЗО. Между тем, функции данного прибора довольно простые.
Иногда случается так, что оказываются поврежденными конструктивные элементы приборов и оборудования, нарушена целостность изоляции провода в электрической сети. В подобных ситуациях возникает утечка тока, способная вызвать поражение человека, привести к возгоранию на поврежденных участках. Чтобы этого не произошло, УЗО буквально за доли секунды отключает такие участки, предотвращая поражение током или пожар.
Кроме УЗО, существуют еще дифференциальные автоматы, выполняющие те же самые функции. Однако, в отличие от защитных устройств, они дополнительно защищают от перегрузок и коротких замыканий, так же как и автоматический выключатель. Сами УЗО не защищены от воздействия сверхтоков, поэтому их всегда устанавливают совместно с автоматами.
Конструкция этих устройств очень простая. Она состоит из дифференциального трансформатора, измеряющего токи утечки, пускового органа и механизма, расцепляющего силовые контакты.
В чём разница
Несмотря на некоторую схожесть в назначении, оба прибора имеют отличия.
Отличие по функциональному назначению
УЗО или ВД — это защитный прибор узкопрофильного назначения. Принцип его работы заключается в сравнении тока в фазном проводе, по которому он подаётся потребителю, и нулевом, по которому он возвращается. Если между ними имеется различие, то в цепи есть утечка. В этом случае ВД отключает цепь. Но от перегрузок в линии или короткого замыкания он не защищает.
Дифавтомат выгодно отличается от УЗО большей скоростью срабатывания, обладает большей механической устойчивостью. Кроме защиты людей от поражения током, дифавтомат предохраняет электрические цепи от перегрузок. Благодаря встроенному дифтрансформатору, прибор обнаруживает утечку тока через некачественную изоляцию или в местах, где она повреждена, и отключает электропитание.
Внешние отличия

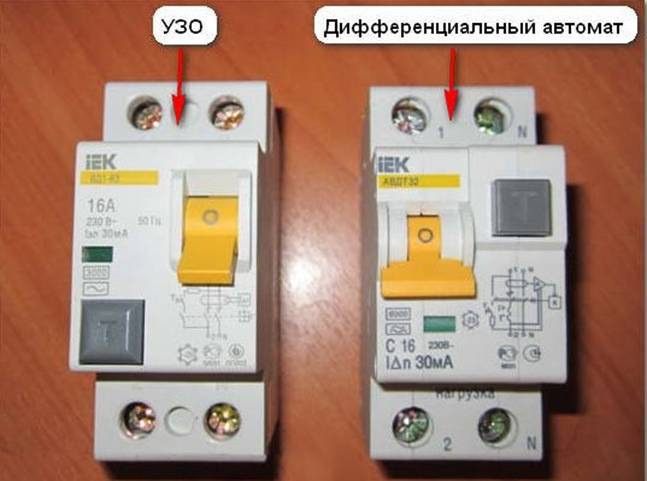

По внешнему виду УЗО и дифавтоматы весьма схожи. Но между ними есть и существенные отличия, по которым их можно распознать.
Отличие маркировки УЗО и дифавтоматов
Многие параметры устройств можно узнать из надписей, нанесённых на корпус прибора.
основные характеристики прибора
Маркировка приборов содержит комбинацию букв и цифр.
Если она содержит вначале букву, а затем цифры, например, С16 — то это дифавтомат, рассчитанный на номинальный ток 16А. На рисунке показана расшифровка основных характеристик дифавтомата.
16А — это дифавтомат с номинальным током 16А
Если маркировка начинается с буквы, например, 16А, то этот прибор — УЗО.
Различия в схемах устройств

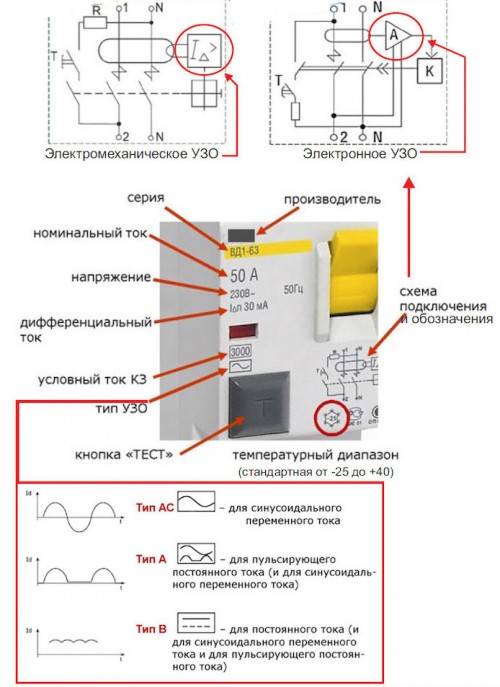

Практически на всех приборах защитного отключения присутствуют их схемы.
Схема дифавтомата содержит дополнительные блоки — тепловой и электромагнитный расцепители.
дифавтомат имеет расцепители
Различия в размерах
Основными размерами приборов являются их ширина, высота и глубина. Ширина определяет место, занимаемое на монтажной рейке. Она различна для 1, 2 и 4-х полосных УЗО.
| Дифавтомат | УЗО | |
| Ширина (мм) | 36 | 18–36–72 |
| Высота (мм) | 82 | 80 |
| Глубина (мм) | 72 | 70 |
Название, аббревиатуры и сокращения на корпусе устройств
Большинство современных устройств отечественного и импортного производства имеют на корпусе пояснительные надписи:
- «Выключатель дифференциальный»;
- «Автоматический выключатель дифференциального тока»;
- «Дифавтомат»;
- содержат аббревиатуру АВДТ.
На корпусе прибора могут быть различные аббревиатуры. Они обозначают:
- ВД — устройство защитного отключения;
- АВДТ — автоматический выключатель дифференцированного тока.
Порядок подключения
Важно помнить, что все работы с УЗО в электрощите выполняются при отключенном напряжении. Процесс монтажа можно разбить на 5 шагов:
- подготовка распределительного щита;
- разметка щита для установки всех элементов электросхемы;
- установка счетчика электроэнергии;
- установка автоматических выключателей;
- монтаж нулевых клемм;
- монтаж УЗО;
- подключение потребителей электроэнергии в сеть УЗО.
В процессе монтажа часто встречаются ошибки. Самые распространенные из них:
- Неверно выбранные типы элементов. Грубейшая ошибка – номинал входных автоматических выключателей превышает номинал УЗО. Схема в таком виде не только плохо защищает сеть, вызывает ложные срабатывания защиты, но и сама является потенциальным источником аварии;
- Установка устройства перед счетчиком. По причине наличия в УЗО немаленького магнитопровода показания счетчика не будут верными и представитель электросбытовой компании не примет такую конструкцию в эксплуатацию;
- Несоответствие схеме подключения нейтральных полюсов;
- Включение нейтралей по параллельной схеме;
- Ошибочное подключение защитного заземления к нейтрали.
Читать также: Простая домашняя антенна своими руками
Схема подключения «вводной автомат»
В настоящее время, как правило, используются трехпроводные домовые сети с защитным заземлением.
Первым в цепи установлен центральный автоматический выключатель. За ним включен счетчик электроэнергии и только после него идет УЗО. По известным правилам номинал УЗО превышает номиналы автоматических выключателей нагрузки на порядок
При подобной схеме важно обеспечить правильное подключение нулевого и фазного проводов
Достоинством такой схемы следует считать:
- наличие только одного дорогостоящего УЗО;
- небольшой объем рабочего пространства, который занимает одно устройство.
Недостатком схемы является:
- трудности в поиске неисправности проводки;
- сложность подбора параметров под имеющихся потребителей.
Недостатки этой схемы устраняются распараллеливанием групп потребителей и установкой дополнительного УЗО.
Подключение к трехфазной сети с заземлением по схеме «отдельный автомат»
Электрическая схема крупного жилого объекта подразумевает наличие разнообразных потребителей энергии. Для таких приборов как мощный холодильник, стиральная машина, духовой шкаф, требуется отдельное УЗО. Это необходимо для защиты конкретного прибора и сохранения работоспособности других, не связанных с ним.
Преимущества схемы «отдельный автомат»:
- удобство поиска утечки в цепи, поскольку плечи цепи имеют индивидуальные устройства.
- возможность подключать потребители гораздо большей мощности;
- эта схема обеспечивает самый высокий уровень защиты.
Недостатки схемы «отдельный автомат»:
- высокая цена из-за большого количества блоков;
- значительный объем, занимаемый схемой;
- невозможность постройки такой цепи без наличия трехфазного питания.
Схема питания от однофазного источника по функционалу практически равна предыдущей схеме. В ней можно отказаться от селективного УЗО и этим сократить стоимость, но нагрузочная способность этой сети будет гораздо меньше.
Схема подключения УЗО к трехфазной сети
Маркировка УЗО
Маркировка защитных устройств существенно облегчает их выбор для конкретных условий эксплуатации
При прочтении маркировки следует в первую очередь обращать внимание на значение номинального тока, измеряемого в амперах и обозначаемого крупным шрифтом. Более мелкими символами наносится значение дифференциального тока, измеряемого в миллиамперах, который и является током утечки
Вместе с основными параметрами обозначается и тип данного прибора.
Маркировка имеет большое значение. Например, электромеханические УЗО не зависят от величины напряжения и могут нормально функционировать. Электронные приборы, наоборот, полностью зависят от этого фактора. То есть, в первом случае срабатывание происходит даже при отсутствии сетевого напряжения, а во втором – устройство без напряжения не будет работать.
На боковой части корпуса наносится маркировка со схемой подключения устройства, что дает возможность самостоятельного подключения аппаратуры даже начинающим мастерам. Правильная расшифровка маркировки позволяет выбрать прибор под условия эксплуатации в конкретной электрической сети. Большое значение правильный выбор имеет при установке защитных устройств на отдельные участки.
Отличие УЗО от дифференциального автомата
Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от дифавтомата и как можно использовать преимущества каждого из них.
Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть оно выступает исключительно индикатором, по которому контролируется утечка тока.
Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.
Watch this video on YouTube
Давайте рассмотрим более подробно сами устройства и тогда станет понятно как отличить УЗО от дифавтомата внешне:
- маркировка номинального тока срабатывания электромагнитного расцепителя — одно из ключевых отличий УЗО от дифавтомата (она есть только у дифавтомата). На корпусе должны быть указаны рабочий ток (с буквой — С16, С32) и ток утечки. Если указан только один параметр или без буквы, то это УЗО – на нём указывается величина тока утечки и коммутационная способность контактов.

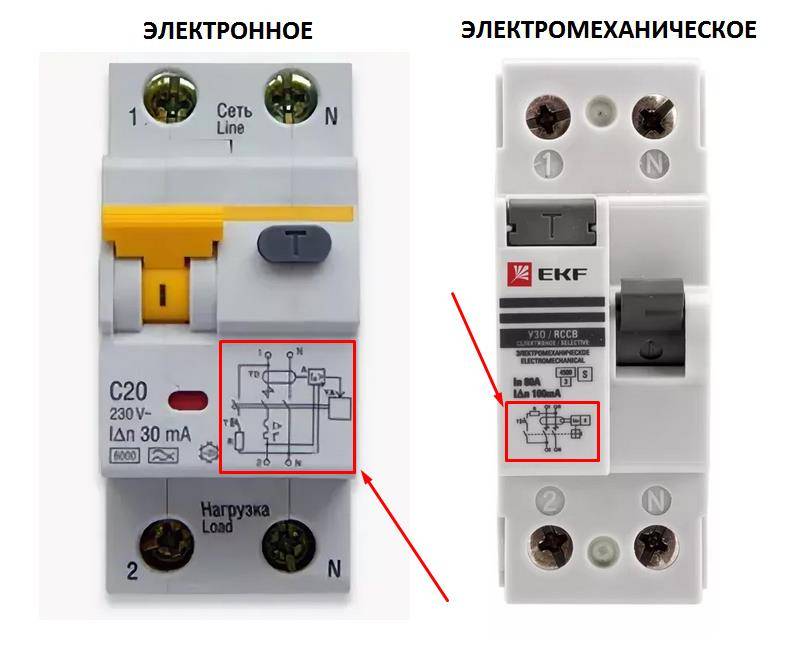

- электросхема на приборе – на корпусе изображены схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа.
- наименование на корпусе прибора сбоку – наносится не на всех приборах;
- аббревиатура на приборе – на устройствах отечественных производителей указано ВД (выключатель дифференциальный) или АВДТ (автоматический выключатель дифференциального тока).
Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка. Достоинством АВДТ считается совмещение в своем корпусе двух устройств
В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключать его надо в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент
Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключать его надо в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.
Watch this video on YouTube
Выбор дифавтомата:
Выбор дифавтомата осуществляется по следующим критериям:
— По номинальному напряжению и типу сети: Номинальное напряжение дифавтомата должно быть больше либо равно номинальному напряжению защищаемой им цепи:
Uном. ДА⩾ Uном. сети
При однофазной сети требуется двухполюсный дифавтомат, при трехфазной сети — четырехполюсный.
— По номинальному току: так как дифференциальный автоматический выключатель сочетает в себе функции автоматического выключателя номинальный ток дифавтомата определяется по той же методике, что и для обычного автомата. Таким образом определить необходимый номинальный ток дифавтомата можно одним из следующих способов:
- С помощью нашего калькулятор расчёта тока утечки для выбора УЗО;
- С помощью нашего калькулятора мощности автоматического выключателя по номинальному току;
- С помощью следующей таблицы:
Таблица автоматических выключателей для однофазной сети 220 В
| Номинальный ток автоматического выключателя, А. | Мощность, кВт. | Ток,1 фаза, 220В. | Сечение жил кабеля, мм2 |
| 16 | 0-2,8 | 0-15,0 | 1,5 |
| 25 | 2,9-4,5 | 15,5-24,1 | 2,5 |
| 32 | 4,6-5,8 | 24,6-31,0 | 4 |
| 40 | 5,9-7,3 | 31,6-39,0 | 6 |
| 50 | 7,4-9,1 | 39,6-48,7 | 10 |
| 63 | 9,2-11,4 | 49,2-61,0 | 16 |
| 80 | 11,5-14,6 | 61,5-78,1 | 25 |
| 100 | 14,7-18,0 | 78,6-96,3 | 35 |
| 125 | 18,1-22,5 | 96,8-120,3 | 50 |
| 160 | 22,6-28,5 | 120,9-152,4 | 70 |
| 200 | 28,6-35,1 | 152,9-187,7 | 95 |
| 250 | 36,1-45,1 | 193,0-241,2 | 120 |
| 315 | 46,1-55,1 | 246,5-294,7 | 185 |
Таблица автоматических выключателей для трехфазной сети 380 В
| Номинальный ток автоматического выключателя, А. | Мощность, кВт. | Ток, 1 фаза 220В. | Сечение жил кабеля, мм2. |
| 16 | 0-7,9 | 0-15 | 1,5 |
| 25 | 8,3-12,7 | 15,8-24,1 | 2,5 |
| 32 | 13,1-16,3 | 24,9-31,0 | 4 |
| 40 | 16,7-20,3 | 31,8-38,6 | 6 |
| 50 | 20,7-25,5 | 39,4-48,5 | 10 |
| 63 | 25,9-32,3 | 49,2-61,4 | 16 |
| 80 | 32,7-40,3 | 62,2-76,6 | 25 |
| 100 | 40,7-50,3 | 77,4-95,6 | 35 |
| 125 | 50,7-64,7 | 96,4-123,0 | 50 |
| 160 | 65,1-81,1 | 123,8-124,2 | 70 |
| 200 | 81,5-102,7 | 155,0-195,3 | 95 |
| 250 | 103,1-127,9 | 196,0-243,2 | 120 |
| 315 | 128,3-163,1 | 244,0-310,1 | 185 |
| 400 | 163,5-207,1 | 310,9-393,8 | 2х95* |
| 500 | 207,5-259,1 | 394,5-492,7 | 2х120* |
| 630 | 260,1-327,1 | 494,6-622,0 | 2х185* |
| 800 | 328,1-416,1 | 623,9-791,2 | 3х150* |
— По характеристике срабатывания — зачастую характеристику срабатывания аппаратов защиты выбирают исходя из назначения защищаемой ими сети (согласно таблице характеристик срабатывания приведенной ниже) однако дифавтомат выбранный таким образом может не обеспечить своевременное отключение цепи при коротком замыкании, характеристику срабатывания необходимо определять по методике приведенной здесь.
— По дифференциальному току:
Дифференциальный ток — является одной из важнейших характеристик дифавтомата которая показывает при какой величине тока утечки дифавтомат отключит цепь.
В соответствии с пунктом 7.1.83. ПУЭ: Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока дифавтомата. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника. Т.е. дифференциальный ток сети можно рассчитать по следующей формуле:
ΔIсети=((0.4*Iсети)+(0.01*Lпровода))*3, миллиАмпер
где: Iсети — ток сети (рассчитанный по формуле выше), в Амперах; Lпровода — общая длина проводки защищаемой электросети в метрах.
Рассчитав ΔIсети принимаем ближайшее большее стандартное значение дифференциального тока дифавтомата ΔIДА:
ΔIДА⩾ ΔIсети
Стандартными величинами дифференциального тока дифавтомата являются: 6, 10, 30, 100, 300, 500мА
Дифференциальные токи: 100, 300 и 500мА применяются для защиты от пожаров, а токи : 6, 10, 30мА — для защиты от поражения человека электрическим током. При этом токи 6 и 10мА применяются, как правило, для защиты отдельных потребителей и помещений с повышенной опасностью, а дифференциальный ток 30мА подходит для общей защиты электросети.
В случае если дифавтомат необходим для защиты от поражения электрическим током, а по произведенному расчету ток утечки составил более 30мА необходимо предусмотреть установку нескольких дифавтоматов на разные группы линий, например один дифавтомат для защиты розеток в комнатах, а второй — для защиты розеток в кухне, снизив тем самым мощность проходящую через каждый дифавтомат и как следствие снизив ток утечки сети, т.е. в таком случае расчет необходимо будет производить для двух или более дифавтоматов которые будут установлены на разные линии.
— По типу исполнительного механизма:
Ну и в завершении не забывайте, что как и УЗО, дифавтомат может быть электронным и электромеханическим. Предпочтительным является электромеханическое исполнение, так как оно считается более надежным.
Сводная таблица отличительных характеристик модулей
Всю свою информацию для простоты и краткости свел в таблицу сравнения характеристик рассматриваемых защит.
| Характеристики модулей | УЗО | Дифавтомат |
| Назначение и задачи. | Защищает только от токов утечек. При перегрузках и коротких замыканиях сгорает. | Защищает от любых токов: утечек, перегрузок или коротких замыканий. |
| Обозначение номинального тока. | Вначале пишется цифровое выражение из стандартного ряда шкалы токов, а за ними — буква А. Пример: 16 А. | Вначале пишется буква, обозначающая класс времятоковой характеристики автомата, а за ней — цифра номинала в амперах. Пример: С 16. |
| Схема на корпусе. | Изображается только дифференциальный орган. | Изображается дифференциальный орган, тепловой расцепитель и электромагнит отсечки. |
| Выбор при покупке. | Требуется дополнительно подбирать автоматический выключатель по уставке срабатывания. | Проще. |
| Место в монтажном щитке. | Больше: требует повышенного пространства для монтажа защитного автомата. | Меньше. |
| Условия монтажа. | Сложнее, требуются дополнительные подключения. | Проще. |
| Техническое наименование. | Дифференциальный выключатель | Автоматический дифференциальный выключатель |
| Сокращенное обозначение. | ВД | АВДТ |
| Ремонтопригодность и замена. | Дешевле. | Дороже. |
| Стоимость. | Дешевле. | Дороже. |
Для тех, кто хочет дополнительно посмотреть видеоролик по этой теме рекомендую работу владельца «Заметки электрика». Обязательно почитайте вопросы с комментариями под ним.
Насколько мне удалось объяснить, чем отличается УЗО от дифавтомата простыми словами решать вам. Поэтому жду ваши или вопросы по теме.
Как отличить электронное УЗО или дифавтомат от неэлектронного?
Широко распространен «тест с батарейкой»: не подключенное к сети УЗО включается (взводится) и к одному из его полюсов подключается обычная пальчиковая батарейка (фактически устраивается КЗ батарейки через замкнутые контакты УЗО). От броска тока, а этот ток с точки зрения УЗО является дифференциальным, т. к. течет только через один полюс, неэлектронное (электромеханическое) УЗО срабатывает. Причем, УЗО типа «А» обязано срабатывать при любой полярности подключения батарейки, а типа «АС» — скорее всего будет срабатывать только при одной, поэтому если УЗО не сработало с первой(ых) попытки, нужно перевернуть батарейку и попробовать еще раз. Электронные УЗО в этом тесте не срабатывают, поскольку отсутствует необходимое для их работы питание 220 В.
УЗО или дифавтомат
Альтернатива конечно же есть. Это дифавтомат (дифференциальный автомат). Прежде всего, давайте разберемся, чем существенно отличаются УЗО и дифавтомат. Самое основное их отличие, это разная функциональность.
Устройство защитного отключения
Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током. Он контролирует текущее состояние электропроводки и при возникновении в ней каких-либо повреждений, в виде утечек тока, отключает ее.
УЗО не защищает электрооборудование от короткого замыкания и перегрузки. Для защиты от короткого замыкания в паре с УЗО ставится автоматический выключатель.
Дифференциальный автомат
Дифавтомат или дифференциальный автомат — коммутационный аппарат, совмещающий в одном корпусе и автоматический выключатель, и УЗО. Дифференциальный автомат способен защищать электрическую сеть от короткого замыкания и перегрузки, а также от возникшей утечки тока, связанной с повреждением электропроводки, электрических приборов, а также при попадании человека под напряжение.
Отличие УЗО от дифференциального автомата
Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от универсального дифавтомата и как можно использовать преимущества каждого прибора.
Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть он выступает исключительно индикатором, по которому контролируется утечка тока, ведь в случае повреждения изоляции и появления протечки выполняется отключение электросети.
Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.
Задаваясь вопросом, что выбрать – УЗО или универсальный дифференциальный автомат, необходимо рассмотреть их технические параметры и сопоставить с характеристиками сети, требуемыми задачами:
- маркировка номинального тока – одно из ключевых отличий УЗО от дифавтомата. На корпусе должны быть указаны нормативный рабочий ток и ток утечки. Если указан только один параметр, это первый аппарат – на нем указывается величина номинального тока. Если перед цифрой написана буква, значит перед вами дифавтомат;
- электросхема на приборе – аппараты содержат схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа, которые защищают от перегрузки и замыканий. В схематическом изображении состоит основная разница между УЗО и дифференциальным автоматом;
- наименование на корпусе прибора сбоку – наносится не на всех приборах;
- аббревиатура на приборе. Чтобы понять, что перед вами – дифавтомат или УЗО, на устройствах отечественных производителей указано ВД или АВДТ.
Пытаясь разобраться в вопросе, в чем разница между УЗО и дифавтоматом, необходимо ориентироваться на перечисленные технические параметры, а также на стоимость. Качественный дифавтомат имеет стоимость ниже, чем аппарат защитного отключения в паре со стандартным выключателем
В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов. Подключение УЗО осуществляется для защиты от утечки, поэтому выбирайте качественную технику, которая в паре с выключателем обеспечит надежную защиту
Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка
Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.
Прокладывая сети электропроводки в квартире или частном доме, не принципиально, что установить – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. При монтаже в большом частном доме необходимо заблаговременно просчитать потенциальную нагрузку и сделать выбор в пользу вариантов, которые справятся в случае перегрузок при имеющемся количестве бытовой техники.
Ток отключения и напряжение
К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.
Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.
