Дизайнерские радиаторы отопления

Обогрев газом

В целях экономии финансов можно использовать газовые обогреватели. Простейшая их разновидность – газовый конвектор, который коммутируется к магистральному газопроводу или баллону со сжиженным пропаном. Горелка прибора полностью защищена от контакта с окружающей атмосферой: для подачи кислорода в этом случае используют специальную трубку, которую выводят на улицу через отверстие в стене. Для данных приборов характерна большая мощность (не менее 8 кВт) и дешевизна эксплуатации. Среди слабых сторон газовых обогревателей можно выделить обязательность постановки на учет в контролирующих ведомствах, необходимость эффективного вентилирования и потребность в регулярной чистки форсунок.

Алюминиевые

Самые низкие алюминиевые радиаторы имеют высоту 245 мм. Такие модели есть у кампании Sira (Сира). Alux 80 и Alux 100, Rovall 80 и Rovall 100, Swing. Они имеют неплохую для таких миниатюрных изделий теплоотдачу — 89-97 Вт. Есть низкий радиатор у Global — модель Gl-200/80/D. Эта модель — литая, с рабочим давлением 16 Бар.

Самый низкий радиатор у «Глобал» Gl-200/80/D имеет высоту 200 мм

Есть алюминиевые радиаторы с межосевым расстоянием 200 мм и у российского производителя — у фирмы Rifar (Рифар) — это Rifar Base 200 и Rifar Forza 200. Причем задняя стенка у них сплошная. Их можно спокойно ставить «спиной» к окну и не переживать за внешний вид с улицы.

Но это — самые маленькие радиаторы. Есть большой выбор моделей, высота которых не будет выше 45 см. Такие размеры есть у каждой фирмы, практически в каждой линейке. Межосевое расстояние 300 мм, 350 мм или 400 мм также подходит под категорию низких.

Достоинства, недостатки

В любой линейке есть невысокие батареи, с межосевым расстоянием 300 или 350 мм

Достоинства алюминиевых радиаторов: легкие, имеют высокую теплоотдачу, малую емкость (мало помещается воды), быстро реагируют на изменения температуры.

Наиболее важный недостаток — химическая активность алюминия и его мягкость. Для нормальной и длительной работы требуется качественный теплоноситель: Ph 7-8, рабочее давление — от 5-6 Бар у экструзионных моделей, до 10-12 у литых. Обязательно чтобы в теплоносителе было небольшое количество кислорода и взвесей. Кислород способствует окислению и разрушению алюминия, а взвеси стачивают металл.

Но у каждого производителя требования свои. Например, китайские алюминиевые радиаторы Radena работают при 16 Бар давления и теплоносителе с Ph 6,5-9. А у экструзионных моделей Sira (Сира) рабочее давление 16 Бар и срок гарантии при этом 25 лет. Возможно, есть и другие алюминиевые радиаторы, характеристики которых выходят далеко за рамки средних показателей: и тут слишком много производителей и моделей.

При выборе не забудьте обо всех этих технических тонкостях: только если условия эксплуатации будут совпадать с рекомендациями производителей, отопление будет работать долго и без сбоев.

При монтаже системы стоит помнить, что алюминий нельзя соединять с медью (или сплавами на основе меди) напрямую. Это значит, что при разводке медными трубами лучше ставить другие радиаторы. А также не ставить бронзовые или латунные фитинги. С алюминием хорошо стоят оцинкованная арматура и фитинги.

Область применения

Область применения: в индивидуальном отоплении практически без ограничений, может только стоит обратить внимание на температуру теплоносителя, особенно если в системе стоит котел на угле или дровах. В квартирах их ставить рискованно

Разве только очень надежные и проверенные, и только если теплоноситель в системе удовлетворяет требованиям производителя.

О выборе радиаторов для квартиры и дома читайте в статье «Алюминиевые батареи: виды, выбор, подключение »

О различных элементах системы отопления

Все используемые комплектующие для систем отопления могут быть разделены на несколько различных групп.

Котельное оборудование

К нему можно отнести:

• водогрейный котел;
• расширительный бак;
•  насос;
• горелку;
• автоматику управления работой и обвязку котла.

Так, котел определяется по доступному виду топлива, расширительный бак в зависимости от типа системы может быть открытым или закрытым, что опять же определяется системой отопления. Все эти вопросы – какое оборудование для отопления дома будет использоваться, должны быть решены на этапе проектирования.

Достаточно отметить, что при выборе системы отопления, в которой используется естественная циркуляция, дополнительный насос не требуется, так что правильная постановка задачи, какой она должна быть, позволит значительно сократить затраты на ее создание. В то же время комплектующие для отопления частного дома должны подбираться под параметры конкретных условий работы на этапе проектирования.

Отопительные приборы

Они являются не менее значимой частью системы отопления, чем котел. Достаточно сказать, что именно они непосредственно обогревают помещения. На сегодняшний день применяемые нагреватели для отопления обычно делятся по виду материалов, используемых при изготовлении. Как правило, это радиаторы:

• алюминиевые;
• биметаллические;
• стальные;
• чугунные.

Алюминиевые радиаторы	Биметаллические радиаторы
Стальные радиаторы	Чугунные радиаторы

Трубы

Не менее обширен выбор подобных компонентов системы отопления. Наиболее используемыми как материалы для отопления частного дома являются:

• металлические, в том числе
• стальные;
• медные;
• оцинкованные;
• нержавеющие;
• полимерные, в том числе:
• полиэтиленовые;
• металлопластиковые;
• полипропиленовые;
• армированные.

Выбор того или иного типа труб во многом зависит от возможностей создателя системы отопления. Так, медные при всех своих достоинствах дороги, то же самое относится к нержавеющим и оцинкованным трубам. Во многих случаях определяющим становится выбор способа их соединения, металлические чаще всего требуют сварки или пайки, а также использования резьбовых соединений, что подразумевает обладание определёнными навыками. Кроме того, такие трубы тяжелы и неудобны в работе. Но зато они обладают высокой механической прочностью

Стальные трубы	Медные трубы

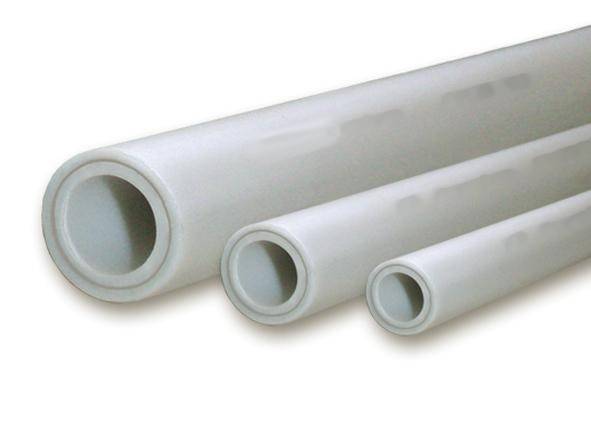

Полипропиленовые трубы	Металлопластиковые трубы

Поэтому, выбирая материалы для отопления, такие как трубы, необходимо учесть множество дополнительных факторов, в том числе далеко не маловажным будет их цена. Во многом она зависит от выбранного типа разводки – двухтрубная или однотрубная.

Запорно-регулирующая арматура

Должна рассматриваться как неотъемлемая часть системы отопления. Ее предназначение – регулировка температуры, которая может осуществляться изменением потока теплоносителя как на выходе из котла отопления, так и на любой точке трубопровода. С этой целью используются различные комплектующие, для отопления в качестве регулирующих элементов применяются:

• вентили, шаровые краны и задвижки;
• редукторы давления;
• датчики давления и потока;
• воздухоотводчики и поворотные заслонки;
• обратные клапаны;
• предохранительные, запорные и балансировочные клапаны;
• манометры;
• термостатические устройства.

Подобная арматура устанавливается в необходимых местах, начиная от обогревательных котлов и заканчивая непосредственно радиаторами отопления.

Фильтры

Рассмотренное оборудование для отопления дома будет неполным, если обойти вниманием такой его компонент, как фильтры. Они препятствуют попаданию мусора в котел и обеспечивают поступление в него чистой воды. Конструктивно они могут быть разной формы (косые, прямые) и разного диаметра, позволяющего использовать их в любых трубопроводах

Конструктивно они могут быть разной формы (косые, прямые) и разного диаметра, позволяющего использовать их в любых трубопроводах.

Технические характеристики и сфера применения

Радиаторы Prado изготавливают из стальных сплавов, а они подвержены коррозийным процессам, поэтому их можно использовать только при обустройстве систем теплоснабжения закрытого типа. В этом случае они прослужат достаточно долго.

Если предполагается замена системы отопления в многоквартирном доме, прежде всего, нужно обратиться в эксплуатационную организацию для уточнения ее параметров. От состояния, в котором она находится, зависит выбор типа отопительных агрегатов для квартиры.

Многоэтажные здания в настоящее время снабжают теплом согласно разным схемам. Если дом подключен в соответствии с независимым вариантом или имеется индивидуальная система подготовки воды, тогда можно монтировать батареи из любого металла, в том числе и из стального сплава.

В случае, если система теплоснабжения зависимая, это означает, что строение подсоединено напрямую, тогда следует уточнить качество и состав теплоносителя.

Радиаторы Прадо из стальных сплавов допускается использовать в отопительных конструкциях, имеющих определенные параметры:

• температура воды не более 120 градусов;
• при толщине материала 1,2 миллиметра рабочее давление должно составлять 0,9 Мпа, а при 1,4 миллиметра- 1,0 Мпа;
• требуемое опрессовочное давление при использовании стали толщиной 1,2 миллиметра– 1,25 Мпа, а при 1,4 миллиметра- 1,5 Мпа;
• необходимое давление на разрыв, если толщина листа 1,2 миллиметра– 2,25 Мпа, а 1,4 миллиметра- 2,5 Мпа;
• для рабочей среды водородная активность должна находиться  в диапазоне от 8 до 9,5, но лучше, если 8,3 – 9.

Немаловажное значение имеет количество различных примесей в теплоносителе. Если на стояке имеются фильтры и грязевики, то обычно их количество небольшое

В случае прямого подключения к центральной теплоснабжающей магистрали, приобретать панельные радиаторы из стальных сплавов не следует.

Причина в том, что вертикально расположенные коллекторы для перемещения рабочей среды имеют настолько узкое сечение, что наличие значительного количества взвешенных частиц приводит к тому, что они забиваются. Поскольку радиаторы Prado являются неразборной конструкцией, в случае нарушения циркуляции теплоносителя предпринять что-либо будет сложно.

Стоит ли отказываться от центрального отопления и какой радиатор лучше выбрать для отопления квартиры

Прежде чем говорить о том, как выбрать радиаторы для отопления квартиры, давайте разберемся с основным моментом: что лучше, центральный или автономный способ обогрева?

Вопрос не праздный. Эти системы имеют разный режим работы и специфические условия эксплуатации. От того, какой выбор вы сделаете, зависит тип отопительных приборов.

Раньше вариантов не было. В многоквартирных домах всегда было централизованное отопление. Это в современных новостройках практически все застройщики предлагают индивидуальную систему, работающую на газе или электричестве.

В современных квартирах преимущественно установлены автономные системы отопления

Сравним преимущества и недостатки двух систем:

Центральное	Автономное
Плюсы
Стабильная температура в квартире весь отопительный сезон.	Можно регулировать температурный режим в зависимости от погоды.
Нет необходимости вкладывать средства в периодический ремонт и обслуживание системы – все это заложено в стоимости услуг ЖКХ.	Отопление в квартире можно включить, не дожидаясь официальной даты начала отопительного сезона и выключить позже или раньше, как будет необходимо.
Этот способ обогрева жилища является самым удобным и безопасным.	Можно регулировать температуру в каждом помещении отдельно.
Система не зависима от перебоев электроэнергии и газа. В больших котельных, рассчитанных на многоквартирные дома, есть резервы поддержания работы в экстренных ситуациях.	При использовании автономной отопительной системы вы значительно сэкономите свой бюджет. Помимо снижения расходов за счет регулирования температуры, можно использовать систему для горячего водоснабжения.
Минусы
Расценки на отопление централизованным способом довольно высокие, кроме того, в счет услуг включаются и расходы «за того парня», неучтенные потери тепла	Чтобы установить автономное отопление в квартире, потребуется долгий процесс согласования с многочисленными инстанциями.
Отопление включают и выключают в строго определенные даты, не учитывая погодные условия и пожелания владельцев квартир	Для монтажа системы потребуются капитальные вложения, после установки, не исключено, придется делать ремонт во всей квартире.
Отрегулировать температуру в комнатах и сэкономить на отоплении не получится.	Автономное отопление зависит от бесперебойной подачи электроэнергии и газа.
Безопасность вашего жилища зависит от слесаря ЖКХ. Если он несвоевременно или слишком резко закроет кран насосной станции, возникший гидроудар разрушит батареи и приведет к порче имущества.	Котел в квартире требует особых мер безопасности. За системой необходимо следить, проводить периодический профилактический осмотр и обслуживание.

Теплоноситель в центральной системе отопления содержит много осадка, шлама и примесей, разрушающих трубы и радиаторы

Теперь, когда вы имеет представление о слабых местах обоих систем обогрева, можно подумать о том, как выбрать батареи отопления в квартиру.

Есть проверенный практикой перечень основных критериев для отопительных батарей-радиаторов. Как выбрать приборы:

Обратите внимание на рабочее давление, указанное производителем в техническом паспорте изделия

Сравните его с показателями вашей централизованной или автономной системы
Для сведения: в стандартной пятиэтажке средний показатель давления – 6-8 атмосфер, в домах на 9-12 этажей – до 15 атмосфер.
Важно подбирать устройства, устойчивые к возможному гидроудару. Предвестником аварии может быть гудение и шум в трубах.
Материал радиаторов должен быть устойчивым к химическому воздействию, возникновению ржавчины и механическим повреждениям.
Модель отопительного прибора следует подбирать по максимальному коэффициенту теплоотдачи

Он указан в технической документации.
Радиаторы отличаются сроком эксплуатации. Если не хотите лишний раз тратиться на замену батарей – подбирайте те. Что имеют максимальный гарантийный срок.
И последний, но немаловажный фактор – внешний вид. Подбирайте приборы в соответствии с вашим интерьером, размером оконных проемов и расстановкой мебели.

Виды радиаторов по типу конструкции

Трубчатый радиатор отопления

К основным видам относятся:

1. Секционные – состоят из отдельных соединенных между собой нагревательных элементов (секций). Число этих секций можно увеличивать или уменьшать, изменяя тепловую мощность батареи.
2. Панельные – представляют собой цельнометаллический короб с внутренними каналами для циркуляции теплонесущей жидкости. На внешней поверхности панели может быть установлено дополнительное оребрение для увеличения эффективности теплоотдачи прибора.
3. Трубчатые – состоят из нескольких отрезков прямых или изогнутых труб круглого либо квадратного сечения, подсоединяемых с торцов к общим коллекторам. К трубчатым также относятся и так называемые полотенцесушители (змеевики).
4. Пластинчатые (конвекторы) – представляют собой один или несколько отрезков труб, по которым движется нагретая рабочая жидкость, с установленным на их внешней поверхности оребрением в виде металлических пластин-ламелей.

Особенностью конструкции вертикальных батарей отопления является также их форма, которая может быть волнистой, изогнутой, узорчатой и т.д.

Принцип действия

Принцип работы прибора основан на излучении в окружающее пространство тепла за счет поступления в него нагретой теплонесущей жидкости от обогревательного котла. При этом поток теплого воздуха от горячей внешней поверхности радиатора поступает к потолку комнаты, смешивается там с холодным, а затем снова опускается к полу.

Таким образом, внутри помещения создается конвекция (циркуляция) воздушных масс, создающая и поддерживающая необходимую температуру в комнате.

Кроме того, радиатор нагревает и поверхность стены, на которой он закреплен. В результате нагретая стена также начинает излучать лучевое тепло внутрь помещения.

Главная конструктивная особенность моделей вертикального типа заключается в непропорциональном соотношении геометрических размеров отопительного прибора, при которых его ширина намного меньше его высоты.

Низкие батареи — какие выбрать?

Низкие радиаторы отопления есть в любой группе отопительных приборов. К этой категории относят оборудование, высота которого не превышает 45 см. Такие небольшие батареи ищут обычно из эстетических соображений: при панорамном остеклении или низких подоконниках. Иногда требуется обогреть всю холодную стену, в этом случае это один из самых эффективных вариантов. Ведь низкие радиаторы имеют невысокую теплоотдачу, а значит, их длина будет значительной, что и нужно для обогрева холодной или «мокнущей» стены.

Понятно, что хочется, чтобы все выглядело стильно, но в отоплении нельзя ориентироваться только на эстетику: очень важны и технические данные

Потому обращают внимание на металл, из которого они изготовлены. Ведь именно его свойства во многом определяют характеристики радиаторов и область их применения

Монтаж алюминиевых радиаторов отопления.

1. Требования к установке.
   При монтаже отопительного прибора следует соблюдать следующие условия:

   Несмотря на заданные размеры могут существовать исключения. Батарея может располагаться вровень с подоконником (если окно слишком низко), но в этом случае нижний край радиатора должен быть не менее чем в 3 см. от пола. Для установки алюминиевого отопительного прибора используют специальные кронштейны для радиаторов в виде полочек и шпилек. В случае установки на полу существуют специальные подставки. На одну батарею должно приходится не менее 3 кронштейнов. Когда установка радиатора осуществляется в многоквартирном доме, следует заранее договориться об отключении контура от отопительной системы (домоуправление).

2. Используемые инструменты и арматура.
   Для проведения монтажных работ вам потребуется следующий набор инструментов: пассатижи с кусачками, набор ключей, наждачная бумага, ёршик и смазка, труборез, сниматель для фасок. Так же возможно потребуется дрель для отверстий под кронштейны и соответствующие дюбеля. Помимо вышеперечисленных инструментов могут понадобиться следующие детали:

3. Порядок осуществления монтажа:

   В том случае если нагрев батареи происходит быстро и в равной степени всех секций, то его установка совершена правильно.

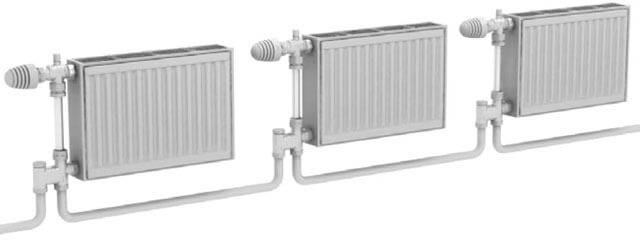

Стальные панельные батареи

Состоят данные отопительные приборы из двух ребристых пластин, изготовляемых литьем. У них внутри находится герметичный контур, который заполнен теплоносителем, обеспечивающим обогрев помещений.

Благодаря ребристой форме стальная батарея имеет эффективную теплоотдачу. По теплопроводности сталь аналогична чугуну. Но у стальных агрегатов стенки гораздо тоньше, чем у чугунных изделий и поэтому они нагреваются намного быстрее. Чтобы прогреть выстывшую жилплощадь, потребуется в 2 раза меньше времени. Столь высокая производительность обеспечивается путем конвекции.

Рассчитаны приборы на рабочее давление, равное 10 — 11 атмосферам, что соответствует техническим характеристикам центральной системы теплоснабжения. Некоторые модели современных радиаторов отопления для квартиры из стали оснащены вентиляционными (конвекционными) отверстиями, которые создают тепловую завесу для холодного воздуха, идущего от окна или двери.

После завершения сборки всю конструкцию покрывают особой краской, защищающей от механических и разных химических повреждений. Если имеются сомнения в том, какую выбрать батарею в квартиру из предлагаемого ассортимента, нужно внимательно проверить равномерность нанесения красящего состава – именно это обстоятельство часто влияет на длительность эксплуатации отопительного оборудования.

Дело в том, что плохо покрытые защитой участки могут быть причиной появления коррозии. Панельные радиаторы из стали стандартных моделей рассчитаны на нагрев рабочей среды до 85-90 градусов, но иногда они способны выдержать температуру до 100-110 градусов. К качеству воды, циркулирующей в таких приборах, предъявляют минимальные требования с допустимым порогом pH 3-9,5 единиц.

Определяясь с решением, какие радиаторы лучше установить в квартире, нужно помнить, что специалисты не советуют надолго оставлять стальные изделия без теплоносителя. Причина в том, что при контакте с воздухом этот металл подвергается коррозийным процессам.

У стальных радиаторов имеется система классификации, которая основана на количестве панелей и конвекторов. Например, 10 тип соответствует одной панели. Он считается наиболее простым и бюджетным вариантом, но отсутствие конвекционного теплообменника понижает теплоотдачу. В свою очередь 21 тип состоит из 2 панелей и 1 конвектора между ними.

Стальные агрегаты также отличаются размерами. Их длина составляет от 400 до 3000 миллиметров, а высота от 200 до 900 миллиметров. Многообразие параметров позволяет выбрать лучшие отопительные батареи для квартиры с разными по площади помещениями.

К плюсам панельных агрегатов из стали относятся:

• небольшая толщина и вес;
• высокий коэффициент теплоотдачи;
• простота монтажа;
• быстрый прогрев помещений;
• доступная стоимость;
• минимальные требования к качеству воды;
• возможность выбрать модель с определенным количеством конвекторов.

Что касается недостатков стальных батарей, то они проявляются в квартирах, обустроенных автономным отоплением. Дело в том, что габариты конструкций не могут вместить достаточный объем воды, а поэтому котел для поддержания требуемого температурного режима вынужден будет часто включаться.

Это в свою очередь приведет к увеличению расхода электроэнергии. Если квартира подсоединена к центральной системе теплоснабжения, данная особенность не имеет значения.

До того, как выбрать стальной радиатор, необходимо ознакомиться с качеством теплоносителя. Когда центральная система теплоснабжения не отличается чистотой воды, агрегат долго не прослужит, поскольку его внутренняя поверхность обычно не имеет защитного покрытия.

У стальной панельной конструкции тонкие стенки плохо переносят гидроудары, о наличии которых свидетельствует присутствие в системе посторонних звуков в виде щелчков, журчания, треска.

Особенности ретро батарей из чугуна

Чугунные батареи могут выглядеть как изделия из стали и алюминия в современном индустриальном стиле. Но главное преимущество приборов заключается с стилистическом разнообразии форм секций и рельефных рисунков на литой поверхности.

Преимущества

Существует бесчисленное множество видов чугунных теплообменников. Подобрать подходящий прибор можно практически для любого интерьера. Причем тривиальная батарея отопления становится отдельным оригинальным стилистическим аксессуаром.

Чугунные батареи обладают рядом других преимуществ:

1. Не нуждаются в техническом обслуживании на протяжении всего срока эксплуатации.
2. Массивность и большой внутренний объем увеличивают тепловую инерционность отопительной системы. Это идеальный вариант для использования в комплексе с теплыми полами.
3. Чугун устойчив к коррозии, поэтому толстые стенки не проржавеют даже за пятьдесят лет эксплуатации.
4. Разнообразие размеров секций и присоединительных межосевых расстояний позволяет без затруднений подобрать батареи практически для любого интерьера.
5. Большие внутренние полости не забиваются грязевыми отложениями.
6. Надежность конструкции позволяет эксплуатировать паровую систему отопления при температуре теплоносителя до 150 градусов Цельсия.
7. Производители дают гарантию на 10–15 лет, но реальный срок службы чаще всего превосходит полвека.
8. Чугунные приборы одинаково эффективны в системах отопления с принудительной и естественной циркуляцией теплоносителя.
9. Покраску изделий производят в заводских условиях. Качественная эмаль устойчива к механическим повреждениям, не тускнеет, не растрескивается от многократных перепадов температур.

Летом отопительная система должна быть заполнена теплоносителем во избежание доступа воздуха и возникновения коррозии металлических поверхностей. На практике из-за некачественной запорной арматуры, ремонтных работ вода вытекает, и металл быстрее ржавеет. Только чугунные секции успешно справляются с этой проблемой.

Недостатки

Устанавливать чугунные отопители надо с учетом их недостатков

Прежде всего стоит обращать внимание на прочность стен. Если нет возможности надежно зафиксировать кронштейны для подвесных конструкций, то выбирать надо радиаторы напольного типа

Прочие недостатки:

• автоматические системы управления температурным режимом должны быть адаптированы к инерционности чугунных батарей;
• при совместном использовании с теплыми полами требуется подключать отопители к более высокотемпературному источнику тепла;
• рабочее давление в сети отопления должно быть в пределах 4–6 бар;
• большой внутренний объем влияет на увеличение времени заполнения системы водой;
• наклонные и горизонтальные ребра жесткости способствуют накоплению пыли;
• большой вес затрудняет транспортировку и монтаж;
• изделия в стиле ретро стоят дороже алюминиевых и стальных.

Проектируя отопление с применением ретро радиаторов на ножках, следует предусмотреть специальные каналы под полом для укладки труб. Они должны быть максимально надежны, поскольку визуальный контроль протечек будет невозможен.

Плюсы и минусы

Экраны на батареи отопления, как свидетельствуют дизайнерские разработки на фото, создают домашний уют и могут стать важным элементом стиля. При этом, декоративные коробки и щиты выполняют и защитную функцию, предохраняя радиаторы от накопления пыли и механических повреждений.

Установка экрана на чугунные батареи с высокой температурой нагрева – важная мера предохранения от ожогов. Закрытые ниши под окнами, также снижают риск получения травм, особенно в случаях, когда дома есть дети.

Выбор материалов и конструкций зависит не только от эстетического вкуса, но и запросов на облегчение поддержания чистоты и энергосбережения.

Так, респектабельные панели из натурального дерева неминуемо приведут к потере тепла, сложный резной декор – затруднит уборку. Открытый верх и низ помогут уменьшить потери тепла, но значительно затруднят уборку.

Перфорация – еще одно обязательное условие при изготовлении декоративных экранов для батарей. Вне зависимости от используемого материала, основная панель должна иметь сквозные ячейки пропускающие воздух. Дизайнерские решения могут быть разными: решетки, плетенка, жалюзи или вырезные узоры.

Маскирующие коробчатые и панельные конструкции не герметичны, и поэтому важно чтобы они легко снимались, обеспечивая доступ к батареям для содержания чистоты и аварийных случаев

Можно предусмотреть также наличие крышек, также и боковых и нижних панелей, которые можно открыть или снять в период отопления для того, чтобы увеличить циркуляцию воздуха.

Для снижения теплопотерь внутреннюю поверхность экранов и примыкающую к батарее стену можно покрыть специальным рулонным материалом — теплоотражающим полипропиленом или пленкой с алюминиевым напылением.

Плинтусные конвекторы

Конвекторы под названием «Тёплый плинтус» имеют две разновидности. Это электрические и водяные модели. Внешне они имеют сходство с обыкновенным плинтусом так, как занимают их места или располагаются рядом. Теплообменник скрыт алюминиевым или пластиковым кожухом. Плинтусные конвекторы обычно имеют небольшие размеры. Высота обогревателя бывает чаще всего не больше 140 мм и глубина не более 30 – 50 мм. Конвектор может крепиться к стене или располагаться на ножках.

Термоплинтус отличается от батарей тем, что он нагревает стены и как-бы образует тепловую завесу. В результате тепло распределяется равномерно по всему объёму помещения.

Подключение к трубам водяного теплоснабжения может происходить так же, как и у обычных чугунных батарей. Изнутри плинтус представляет собой медные трубы с алюминиевыми рёбрами или лепестками, оснащённые воздушным клапаном.

Технические характеристики водяного тёплого плинтуса

Тепловая мощность	110 — 700 Вт/п.м. (ориентировочно)
Рабочее давление	16 бар
Максимальный нагрев	130 С
Теплоноситель	Вода или этиленгликоль
Срок службы	15 – 20 лет

Плюсы

К плюсам можно отнести следующее:

• быстрый нагрев помещения;
• равномерное распределение  тёплого воздуха по всему объёму комнаты;
• монтаж термоплинтуса может быть произведён на любое основание пола;
• для циркуляции теплоносителя требуется небольшое количество воды.

Минусы

Основные претензии потребителей к водяному тёплому плинтусу сводятся к его высокой стоимости. Большая цена объясняется применением дорогостоящих материалов таких, как медь.

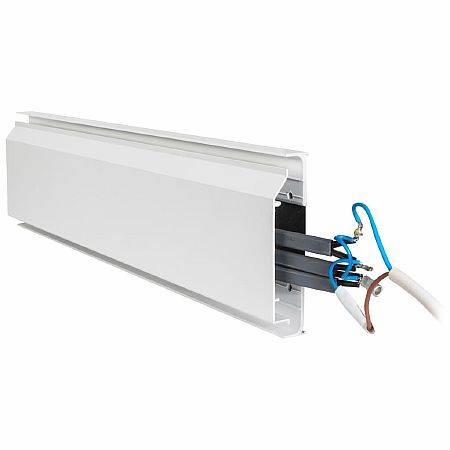

Электроплинтус отличается от водяного обогревателя тем, что вместо водопроводных трубок используются термонагревательные элементы (ТЭНы). Монтаж оборудования довольно прост. Плинтус крепят к стене и подключают к розетке.

Плюсы

Электрические плинтусы привлекательны своей экономичностью. После окончательного прогрева стен энергопотребление значительно уменьшается. Электричество расходуется только на поддержку температурного режима.

Минусы

Электроплинтус устанавливают в помещениях домов постоянного проживания, и совершенно не подходит для дач. Его можно приобрести по средней цене 6 тыс. руб. за погонный метр. Известные производители термоплинтусов в России это компании: Techno Board, Турбо-Тех, Charley, Орион и Mr.Tektum.

Как работает система

Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:

• установка, вырабатывающая тепловую энергию и передающая ее воде;
• трубопроводная разводка;
• отопительные приборы, расположенные в обогреваемых комнатах.

Один из способов организации отопления в жилище на 2 этажа — двухтрубная плечевая разводка

Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:

1. Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
2. Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
3. Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
4. Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
5. Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.

Рабочий цикл отопления — вода нагревается котельной установкой, по трубам направляется в радиаторы, где отдает теплоту окружающему воздуху

Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.

Перечислим действительно важные характеристики:

• разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
• мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
• расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
• гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).

Разъяснение касательно общего объема теплоносителя в трубах даст эксперт Владимир Сухоруков в своем видео:

Watch this video on YouTube

1 Особенности системы

Выбор радиаторов зависит от отопительной системы. В большинстве квартир России она централизована и имеет ряд особенностей. С их учетом и стоит выбирать вид батарей. Тепло поступает в квартиры по магистральным линиям от центрального узла. Циркуляция носит замкнутый характер и осуществляется за счет насосов. Средняя нагрузка составляет 16 рабочих атмосфер, и выбор радиатора должен осуществляться в соответствии с этим параметром. В техническом паспорте устройства указывается информация о предельно допустимом давлении.

Температура воды не отличается постоянством. Ее перепады негативно сказываются на батареях, вызывая аварии и технические неполадки. Не все радиаторы выдерживают такие условия эксплуатации.

Не всегда бывает просто понять, какой радиатор лучше выбрать. Часто трудности возникают с качеством теплоносителя. Большинство агрегаторов производится для стран Евросоюза, где мягкий климат и хорошее качество воды. Материал, из которых они изготовлены, не подходит для российских условий. Внутренняя оболочка таких изделий быстро изнашивается и стирается. Все это снижает срок эксплуатации.
