Диаметры полипропиленовых труб по ГОСТу, таблицы, маркировка

Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты

На геометрические параметры полипропиленовых труб влияют многие параметры, включая температуру эксплуатации, рабочее давление и другие характеристики магистрали. Предлагаем разобраться в особенностях выбора подходящего типоразмера к определенной коммуникационной системе.

Выбор зависит конструктивных особенностей системы

Рекомендации по выбору диаметра труб в зависимости от области применения

Выбор подходящего типоразмера определяется назначением магистрали. Для подключения многоэтажного строения, общественного здания или целого микрорайона к коммуникациям используют полипропиленовые трубы большого диаметра, поперечные размеры которых превышает 0,5 м. Для отопления их не используют из-за опасности размягчения магистрали.

Для монтажа водопроводов используются изделия диаметром 21 – 25 мм. Для стояков требуются трубы ПП с поперечными размерами 32 – 40 мм. Для системы вентиляции оптимальным вариантом является диаметр более 0,4 м.

Чем больше диаметр, тем выше пропускная способность

При выборе типоразмера длинномерных изделий обязательно учитывают, какая именно среда и с какой скоростью будет транспортироваться по трубопроводу, ее объем, а также давление, действующее на стенки. От этого зависит пропускная способность системы.

Внутренний диаметр d водопровода зависит нормы потребления воды Q и ее скорости движения v и рассчитывается следующим образом:

d=√((4) -Q- (1000/π∙v))

Срок службы продиктован условиями эксплуатации

Расчет проходимости

В общем случае для грубого расчета необходимого внутреннего диаметра трубы существует несложная формула:

Формула расчета внутреннего диаметра полипропиленовой трубы

В ней Qобщ — суммарный пиковый расход воды, число Pi принимается равным 3,14, а V — скорость движения воды по трубам. Значение последнего параметра берется для толстых труб в 1,5-2 метра в секунду, для тонких 0,7-1,2. Разница связана с тем, что тем меньше диаметр трубы — тем больше у этой трубы соотношение поверхность/просвет. Попросту говоря, в тоненькой трубе большая часть проходящего через нее объема воды будет тормозиться о стенки.

Полипропиленовые трубы диаметры 10-25 миллиметров подбираются исходя из меньшего значения скорости, трубы полипропиленовые диаметры 32 миллиметра и выше — по большему значению V.

В каждой группе стоит ориентироваться на максимальное значение скорости, поскольку у полипропилена очень гладкая поверхность. Применительно к водопроводу это означает минимальные потери на трение воды о стенки.

Точный расчет проходимости и диаметра трубы важны в том случае, если проектируется прежде всего система водоснабжения многоквартирного дома. Если использовать трубу диаметром меньше необходимого — то в вечерние часы, в пик потребления воды верхние этажи просто останутся без нее.

Как видите, из полипропиленовой трубы делают и стояки водоснабжения

Разумеется, всегда есть соблазн перестраховаться и взять трубу диаметром значительно больше расчетного. Но здесь не стоит забывать про экономическую составляющую проекта: тем больше диаметр полипропиленовых труб для водоснабжения, тем больше и их стоимость. Добавьте к этому более дорогие фитинги для полипропиленовых труб — и получим в результате весьма значительные расходы, которых легко можно избежать.

Трубы полипропиленовые большого диаметра не используются там, где можно обойтись меньшими, в силу еще одной причины, опять-таки связанной с экономией. Вспомните, как вы умываетесь утром. Зачастую приходится долго сливать воду из крана, прежде чем она станет горячей, верно? И это количество тем больше, чем больше диаметр трубы. В отсутствие водоразбора все тепло горячей воды, заполняющей трубу, бесполезно рассеивается в атмосфере.

Если при монтаже стояка водоснабжения используются полипропиленовые трубы — внутренний диаметр их, как правило, берется около 25 миллиметров для пятиэтажных домов и 32-х — для девяти — шестнадцатиэтажек. Впрочем, при выборе диаметра используется обычно точный подсчет количества сантехнических приборов.

Трубы полипропиленовые больших диаметров обычно используются для подвода холодной воды к одному или нескольким домам. На теплотрассы полипропилен не ставят никогда: слишком высока температура воды на подающем трубопроводе. Да и при испытаниях трасс на плотность подвергать сравнительно мягкий полипропилен огромному давлению — значит искать приключений на свою пятую точку.

С холодной водой таких опасностей нет: температура постоянно низкая, давление сравнительно невелико, поэтому последнее время коммунальники постепенно отказываются от магистралей из чугуна и стали в пользу нового материала. Трубы полипропиленовые диаметром 500  миллиметров и даже больше уже часто можно встретить в трубопроводах, снабжающих водой целые микрорайоны.

Полипропиленовые трубы бываю и такими

Частный дом или квартира

Однако если вы проектируете водопровод для небольшого частного дома или своей квартиры — сложный расчет вам  ни к чему. Количество точек водоразбора невелико, а разница в цене между трубами разных диаметров при небольшом объеме закупки не подорвет даже скромный бюджет.

Посмотрите в корпус смесителя. Видите, через какие тонкие отверстия вода попадает в раковину? Трубы полипропиленовые внутренний диаметр должны иметь всего-то достаточный, чтобы узким местом водопровода были те самые дырочки в смесителе. Вспомните: проходимость трубы равна проходимости самого узкого ее места.

Именно поэтому владельцы домов и квартир, не тратя времени на сложные расчеты, просто покупают и ставят себе полипропиленовые трубы диаметр 20 мм. При любом разумном количестве умывальников, раковин, ванн и биде этого хватит за глаза.

Владельцы квартир редко ломают голову над выбором нужного диаметра трубы

Заключение

Как видите, диаметры труб полипропиленовых подбираются без особой сложности. В большинстве случаев достаточно просто взять самую дешевую трубу — и вперед, творить и созидать

Удачи в ремонте!

Маркировка и требования к сырью изделий для канализации

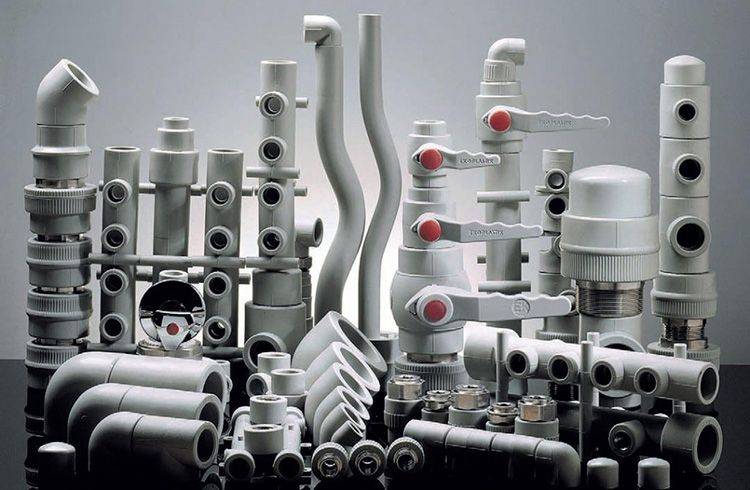

Фасонные элементы, трубы и фитинги изготавливаются из полипропилена блоксополимера либо полипропилена гомополимера с включением добавок (стабилизаторов, пигментов). Значение ПТР при 230 °С/2,16 кг должен быть менее 3,0 г/10 мин.

Материал фасонных элементов и труб для сварки встык подлежит классификации по ПТР:

  1. Текучесть расплава ≤ 0,1 г/10 мин – класс А;
  2. От 0,3 г/10 мин до 0,6 г/10 мин – класс В;
  3. От 0,6 г/10 мин до 0,9 г/10 мин – класс С;
  4. От 0,9 г/10 мин до 1,5 г/10 мин – класс D.

При этом сварке встык подлежат канализационные трубы и фасонные элементы, которые относятся к одному или соседнему классу ПТР. При производстве допускается добавление материала, перерабатываемого повторно. Для изготовления уплотнительных колец применяется резина.

Трубы и фитинги маркируются с наружной стороны. Если для этого используется метод термотиснения, то на глубину вдавливания накладывается ограничение в 0,25 мм. Маркировка труб канализации производится с интервалом 1 метр и менее. Она содержит информацию об изготовителе (товарный знак либо наименование), условное обозначение изделия и дату изготовления.

Необходимая информация наносится на внешнюю сторону трубы при помощи специального оборудования

Если коммуникации имеют длину не менее одного метра, то они могут маркироваться ярлыками-наклейками. На изделиях для сварки встык приводится класс по ПТР.

Армированные полипропиленовые трубы

Вывод о том, что трубы полипропиленовые – рабочая температура которых соответствует температуре горячей воды в системе отопления, можно с успехом использовать, не совсем точен.

Для устранения эффекта теплового расширения производители разработали новый тип – армированную полипропиленовую трубу.

В этих изделиях между слоями полипропилена находится слой алюминиевой фольги или стекловолокна, которые не дают трубе намного расширяться.

Специалисты рекомендуют для отопительной системы использовать только армированные полипропиленовые трубы – температура, которую они выдерживают, полностью соответствует нормативам современной отопительной системы.

Монтаж полипропиленовых труб

При монтаже полипропиленовых труб следует учитывать их линейное расширение из-за перепадов температуры воды. Поэтому крепление к стене необходимо производить без жесткой фиксации изделий.

Необходимо соблюдать важное условие – полипропиленовые трубы должны иметь возможность небольшого движения при увеличении или снижении температуры. Это означает, что не стоит их вытягивать в струнку и прочно крепить к стенам

Иначе возможны повреждения слоев трубы, которые могут привести к обрыву

Это означает, что не стоит их вытягивать в струнку и прочно крепить к стенам. Иначе возможны повреждения слоев трубы, которые могут привести к обрыву.

И главное, нужно помнить о том, что трубы полиэтиленовые – какую температуру выдерживают, значит, в таких условиях и надо их эксплуатировать.

Трубы из данного материала не рекомендуется сильно изгибать . Несмотря на то, что полипропилен обладает хорошей пластичностью, изгибы и повороты следует делать при помощи специальных муфт и фитингов. Если попытаться изготовить поворот на 90 градусов вручную, то в месте изгиба появится трещина или значительно уменьшится внутренний диаметр изделия.

В устройствах, где используются армированные полипропиленовые трубы – температура рабочей среды должна находиться в пределах до 95 градусов. При укладке труб в бетонную стяжку, например при устройстве теплых полов, канал следует сделать немного шире, чем диаметр изделий. Это нужно для того чтобы при линейном расширении труба имела возможность изменять свои размеры.

При использовании труб для снабжения холодной водой допускается их жесткое крепление, так как в этом случае температура эксплуатации полипропиленовых труб невысока и линейного расширения материала нет. К тому же стоимость таких изделий невысока по сравнению с армированными трубами, в которых в качестве теплоносителя применяется горячая вода.

Армирование приводит к тому, что трубопровод становится значительно надежнее и крепче.

Какое давление выдерживают полипропиленовые трубы

В соответствие с техническими характеристиками срок эксплуатации полипропиленовых труб составляет около 50 лет. Эта цифра зависит не только от температуры рабочей среды в трубе, но и от ее давления.

Полипропиленовые трубы могут эксплуатироваться при давлении рабочей среды до 30 кг/кв. см. Чем выше температура, тем меньше уровень допустимого давления.Если сказать проще, то трубы из этого материала должны иметь уровень рабочего давления до 10 бар.

Идеальные условия для полиэтиленовой трубы – температура воды не больше +70 градусов при давлении от 4 до 6 атмосфер.

https://youtube.com/watch?v=fKf2kG7gHvw

Полипропиленовые трубы весьма востребованы при строительстве или ремонте трубопроводов различного назначения. Однако необходимо учитывать их рабочие возможности: температуру и давление.

Термопластичность полипропилена, является фактором, ограничивающим сферу его эксплуатации. При нагреве до определённой температуры, он начинается постепенно переходить в размягчённое состояние. В связи с этим, становится актуальным вопрос – какую температуру выдерживают полипропиленовые трубы, и можно ли вообще использовать их для подачи горячей воды.

Какой диаметр полипропиленовых труб применяется для отопления

Чтобы правильно подобрать размер, внутренний диаметр труб рассчитывается по следующей формуле:

где U – величина, которая равна общему расходу воды в доме, который ляжет на данный водопровод,

L – скорость течения воды, для труб большого диаметра ее принято считать равной 1,5-2 м/с, для маленького – 0,7-1,2 м/с.

Схема системы отопления дома.

Полипропиленовые материалы для отопления используются в диаметре примерно 20-32 мм. Для монтирования теплого пола чаще всего применяют пластиковые с диаметром в 16 мм

Важно еще в начале работы оценить всю ее сложность и подобрать необходимый материал. Учитывая различные факторы в отопительной системе, нужно правильно рассчитать сечение трубы

Важным здесь является многое: температура носителя, скорость течения, длина трубопровода, диаметр трубы и давление воды горячей.

Считается, что только правильно вычисленный размер нужного диаметра полипропиленовых труб для отопления поможет сделать всю систему надежной и эффективной. В случаях же неправильно подобранного размера возможны некоторые недостатки в работе системы. К примеру, если диаметр будет больше нужного, то давление в системе отопления станет ниже нужного, что приведет к нарушениям в циркуляции воды по всем квартирам в большом доме. А наладить работу системы сможет только проведенная ремонтная работа, предполагающая замену труб на трубы правильного размера.

Материал стенок трубы и армирование

Самой первой надписью, после названия производителя, обычно указывается материал полимера (разновидность полипропилена) или материал армирования, если таковое имеется.
По большому счёту эта информация дублируется следом, в описании слоёв. Далее, если труба армированная, а следовательно многослойная – указываются материалы каждого
слоя от внутреннего к наружному (но это не точно, см. ниже). Рассмотрим что означают различные аббревиатуры, как в основном названии труб, так и в слоях.

Материалы стенок труб:PP-R (ПП-Р) – полипропилен рандомсополимер, цифры после аббревиатуры означают минимальную длительную прочность (MRS) в бар, их может и не быть.PP-RCT (ПП тип 4) – полипропилен рандомсополимер повышенной термостойкости с модифицированной кристалличностью. Более современная модификация PP-R, по ГОСТ Р 53630
обладает большей прочностью (MRS не менее 11,2 МПа у PP-RCT против MRS не менее 8,0 МПа у PP-R).PE-RT (ПЭ-ПТ) – полиэтилен повышенной термостойкости, встречается во внутреннем слое некоторых труб.PP-H и PP-B (полипропилен гомополимер и полипропилен блоксополимер) – в настоящее время не используются для водоснабжения.

В отличие от материала стенок, материал армирования не регулируется ГОСТ-ами и производители “фантазируют” на своё усмотрение. Маркировка армирования может
немного отличаться, однако не составит большого труда понять, о чём идёт речь.

Армирование алюминиевой фольгой в большинстве маркируют AL, реже ALUX. Армирующий слой фольги может быть близок к наружней оболочке (под зачистку) или
в середине (под торцевание) – на обозначениях это никак не отражается. Наружный слой фольги может быть как цельным, так и перфорированным – и это обычно не указывается
в надписях на трубах.

Другой тип армирования – стекловолокно. Стекловолокно в среднем слое смешано с полипропиленом, поэтому на маркировках некоторых производителей средний слой обозначается
как PP-R-GF или PP-RCT-GF, у других же то же самое обозначается как GF. Средний слой со стекловолокном может обозначаться как FIBER, в общем все эти обозначения
обозначают армирование трубы стекловолокном. Также встречаются трубы, армированные базальтовым волокном, обозначается такой слой как BF.

Ещё несколько слов о чередовании слоёв: не смотря на то, что нашими ГОСТ-ами предписывается обозначать слои, начиная от внутреннего, некоторые (китайские) производители
обозначают слои от наружного к внутреннему. Примером тому служат, например, трубы с внутренним слоем из PE-RT, маркируются они PP-R-AL-PE-RT.

О цифровых и буквенных символах в маркировке

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

  1. Al – алюминий.
  2. PEX – обозначение сшитого полиэтилена.
  3. PP-RP. Это полипропилен, поддерживающий высокое давление.
  4. PP – Обычные разновидности полипропиленового материала.
  5. HI – огнестойкая продукция.
  6. TI – термоизолированный вариант.
  7. M – обозначение многослойности.
  8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

  1. Наличия или отсутствия сертификатов.
  2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
  3. Изготовителей.
  4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

  • 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
  • 2 класс – ГВС при 70 °С.
  • 3 класс –  для напольного отопления, использующего низкие температуры до 60 °С.
  • 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
  • 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
  • ХВ – холодное водоснабжение.

Размеры

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

Технические требования по ГОСТу

Согласно установленным нормам и требованиям стандарта по изготовлению и применению полипропиленовых изделий для водопровода, отопления и горячего водоснабжения, материалы должны соответствовать следующим характеристикам:

  1. Труба, используемая для транспортировки жидкостей, должна иметь гладкую внутреннюю и наружную поверхности.
  2. На полимерном профиле допускают небольшие продольные дефекты: волнистость, полосы, не выступающие за границы дозволенных отклонений.
  3. Не допускается на внутренней, торцовой и наружной поверхностях наличие трещин, вздутия, сколов, раковин, посторонних включений.
  4. Изменения предела текучести от исходного — не более 20%.
  5. Температура ползучести по Вика ≤ +80…+115°С.
  6. Высота профиля после снятия литников должна находиться в границах 0,3-0,5 мм.
  7. Узлы соединений фитингов обязаны обеспечивать герметичность в течение 5000-10000 циклов.

Используемая труба для водопровода должна иметь гладкую внутреннюю и наружную поверхности.

ГОСТ на трубы из полипропилена для отопления и водоснабжения

Качественные показатели и область применения полипропиленовой трубы отражены в нескольких нормативных документах (ГОСТ ). Основным из них является ГОСТ Р 52134, который вступил в силу в 2003 году.

Соблюдение ГОСТов необходимо при производстве труб, необходимо, от этого зависит качество и характеристики изделий

ГОСТ касается коммуникаций из полиэтилена (РЕ, ПЭ), поливинилхлорида (непластифицированного НПВХ и хлорированного ХПВХ), полибутена (РВ, ПБ), сшитого полиэтилена (ПЭ-С, РЕ-Х), а также полипропилена с его сополимерами:

  • гомополимером (кириллицей/ латиницей: ПП-Г/РР-Н);
  • блоксополимером (латиницей/кириллицей: РР-В/ПП-Б);
  • рандомсополимером (кириллицей/ латиницей: ПП-Р/РР-R).

В ГОСТ установлены размеры трубы, а также показатели, которые определяют их срок службы. К таким относятся:

  • длительная прочность;
  • величины температуры и давления;
  • запас прочности в коэффициентном представлении.

Документ содержит методику расчета минимального значения толщины стенки изделия исходя из длительной прочности материала и условий эксплуатации. В ГОСТе на полипропиленовые трубы для водоснабжающих сетей и систем отопления представлены методы испытаний изделий, которые позволяют проводить их достоверную оценку.

Расчет проходимости: от чего зависит?

При расчете проходимости наружные диаметры полипропиленовых труб значения не имеют. Сколько воды труба пропустит за определенную единицу времени, определяет внутреннее сечение.

Проходимость зависит от:

  • – внутреннего сечения (при маленьком сечении повышается сопротивление стенок, поток замедляется);
  • – давления в системе;
  • – протяженности трубопровода (чем он длиннее, тем сильнее трение, замедляющее поток);
  • – материала (скорость движения больше при гладкой внутренней поверхности);
  • – возраста трубы, то есть, количества отложений;
  • – количества переходов от одного размера к другому и поворотов.

Для домашнего трубопровода можно использовать несложную формулу. Чтобы определить оптимальные диаметры полипропиленовых труб, необходимо знать расход воды (Q) и скорость потока:

Д = квадратный корень из (4- Q-1000/п*v),

где п=3,14,

v= 0,7-1,2 м/сек (до 32 мм) или 1,5-2 м/сек (32 мм и более).

Более точный расчет нужен в многоквартирном доме. При монтаже стояков в этом случае внутренний диаметр полипропиленовых труб 32 мм.

Соответствие диаметров полипропиленовых труб:

  • – внешнему размеру 16 мм соответствуют полипропиленовые трубы диаметром 10 мм (внутренним);
  • – внешнему размеру 20 мм соответствует труба полипропиленовая 15 (диаметр внутренний);
  • – внешний размеру 63 мм – полипропиленовые трубы диаметр 50 мм внутренний;
  • – внешний размеру 125 мм – трубы полипропиленовые диаметр 100 мм (внутренний).

Трубы полипропиленовые больших размеров применяются для подвода холодной воды и наружных систем канализации (для подвода горячей воды этот вид материала никогда не используется). Например, чтобы снабдить водой микрорайон, необходимы полипропиленовые материалы 500 мм или более.

Водопровод и отопление для частного дома или квартиры

Для создания проекта коммуникаций небольшого дома или квартиры в точном расчете необходимости нет, так как точек разбора воды немного, а стоимость при закупке маленькой партии от размера зависит мало. Диаметры полипропиленовых труб должны быть немного больше, чем сечение смесителя.

Поэтому при монтаже бытовых коммуникаций просто приобретаются трубы полипропиленовые для отопления, диаметры 20 мм. А диаметр полипропиленовых труб для водоснабжения может быть даже 16 мм. Полипропиленовые трубы большого диаметра (больше 500 мм) вообще не нужны.

Характеристики и варианты использования

Чтобы быстрее разобраться в том, что именно вам необходимо, лучше всего обратиться к таблице для полипропиленовых труб. Там нужно найти интересующую температуру, размер — та маркировка, которая соответствует нужным показателям, будет вашим ориентиром.

Указываются размеры полипропиленовых труб в дюймах и мм — это делается для удобства, так как у производителей разных стран своя система отсчета.

Варианты изделий в зависимости от особенностей использования

  • РРН — гомополимеры, их стоит использовать только для холодной воды.
  • РРВ — блоксополимеры, также хороши для холодной воды, иногда еще их используют при монтаже теплого пола.
  • PPR — сополимер полипропилена, самый востребованный вид, может контактировать с горячей, с холодной водой, теплым полом или отоплением.
  • PPs — улучшенный вариант с более высокими показателями жаропрочности. Нечасто встречается в бытовых постройках.

Таблица размеров полипропиленовых труб для отопления и водоснабжения

Труба PPR PN10 и PN20

Труба, армированная алюминиевой фольгой PPR-AL-PPR PN 25

Труба с внутренним армированием PERT-AL-PPR PN 25Труба, армированная стекловолокном PPR-GF-PPR PN 20
ТипНоминальное давлениеНаружный диаметр, ммОбласть применения
PPRPN 1020-110ХВС
PPRPN 2020-110ХВС и ГВС
PPR-AL-PPR PN 25PN 2520-63ХВС и ГВС, отопление
PERT-AL-PPR PN 25PN 2020-110ХВС и ГВС, отопление
PPR-GF-PPR PN 20PN 2520-63ХВС и ГВС, отопление

Для прокладки водопровода с холодной водой, в том числе питьевой, достаточно самых тонких изделий с маркировкой PN10. Бытовой трубопровод не имеет зон высокого давления, как правило, оно не больше 1 МПа, а низкая температура воды не вызывает линейного расширения.

Полипропиленовые трубы для отопления, размеры которых в таблице выше, желательно использовать армированные, с фольгой или базальтом. Последний появился совсем недавно на рынке и с ним еще мало кто работал, но материал уже имеет положительные отзывы профи. Зачем нужно армирование? Это очень важная деталь при формировании горячего водоснабжения, потому что благодаря прокладке при воздействии высокой температуры пропилен не изменяет свою форму и размер. А значит не будет деформации, которая может стать причиной протечки. Внутренний диаметр полипропиленовых труб, таблица с которыми представлена выше, становится меньше, но зато внешне деталь остается неизменного размера.

Маркировка

Выбирая полипропиленовые трубы для ремонта домашних инженерных сетей, внимание привлекает нанесенная сбоку аббревиатура из комбинации букв и цифр. В этой надписи содержится полная информация о характеристике каждого конкретного экземпляра. Пример маркировки трубы ПП

Пример маркировки трубы ПП

Чтобы расшифровать маркировочную надпись и узнать необходимые сведения о предлагаемом экземпляре, рекомендуется детально ознакомится с составным содержанием шифра.

Обозначение материала

Информация о бренде производителя содержится вначале надписи. Следующие буквы обозначают сведения о типе полипропиленовых труб:

  • PPB. Таким значком обозначается труба ПП повышенной механической прочности. Отличие труб РРВ заключается в создании армирования внутренней полости стекловолокном, фольгированным покрытием из алюминия или меди.
  • PPH. Эти шифром обозначаются полипропиленовые трубы больших диаметров. Область применения: создание водопроводных линий подачи холодной воды и прокладка вентиляционных каналов приточно-вытяжной вентиляции.
  • PPR. Основная характеристика – выдерживать перемещение теплоносителя с высокой температурой до 70 – 80 градусов, позволяет использовать трубы для воды из полипропилена, обозначенные буквами РРR, для отопления и подачи горячего носителя.

Хотя все три разновидности производятся из полипропилена, они различаются своими техническими характеристиками. Качественный состав полимерной смеси изменяется различными добавками, влияющие на эластичность продукции.

Максимальное рабочее давление

Буквенная маркировка PN с цифрами обозначает величину рабочего максимального давления на 1 метр. Величина показывает давление в кг/см2 и измеряется в Барах. Полипропиленовые трубы маркируются буквами PN25, PN20, PN16, PN10, в которых цифровой показатель означает предел номинального давления перемещаемым водяным потоком с температурой 20 градусов за продолжительный период в 50 лет. Исходя из этого определения максимального рабочего давления, можно сделать вывод, что отопление и горячее водоснабжение монтируются только из марок PN25, PN20.

Обозначение диаметра трубы

В состав маркировки труб из полипропилена в обязательном порядке входит информация о наружных диаметрах, измеряемых в мм. Прокладка инженерных санитарно-технических и отопительных систем производится трубами ПП различного диаметра:

  • Ф* 20 мм применяется для внутриквартирных разводок, подключения кранов, душевых кабин, ванн, стиральных и посудомоечных машин.
  • Ф* 25 мм предназначен для монтажа вертикальных стояков пятиэтажных жилых домов..
  • Ф*32 мм оборудуются водоподающие линии значительной протяженности и стояки многоэтажных зданий.
  • Ф*63 и ф*100 мм используется в подводящих магистралях, централизованного водоснабжения.

Вентиляционные приточно-вытяжные системы монтируются пропиленовыми трубами диаметром от 100 до 400 мм. Изделия такого же диаметра применяют для организации водосточных систем и водостоков.

Иногда на трубах ПП встречается цветная маркировка в виде синих и красных линий. Такими цветными полосками некоторые бренды обозначают назначение трубы для горячей и холодной воды. Например, марка PN 20 с красной полоской подходит для подачи горячей воды, а PN 10 с синей линией используется в водопроводных линиях холодной воды.

По наружному диаметру можно узнать толщину стенок и величину максимального давления на каждую марку.

Таблица значений соотношения наружного и внутреннего диаметра, а также стенок

Прочие показатели

Остальные составные части маркировка указывают на прочие показатели, дополняющие технические характеристики трубы ПП:

  • Конструкция.
  • Дата выпуска.
  • Номера партий, смены, серии производственных линий.
  • Информация о стандарте изготовления и наличии сертификатов качества и соответствия ГОСТу.

Маркировка некоторых труб может содержать добавочную информацию.

Примеры

Разбираемся на примерах.

Расчет для двухтрубного контура

Дано:

  • Двухэтажный дом площадью в 340м².
  • Строительный материал – инкерманский камень (природный известняк), характеризуемый низкой теплопроводностью. → Коэффициент утепления дома = 1.
  • Толщина стен – 40 см.
  • Окна – пластиковые, однокамерные.
  • Теплопотери 1 этажа – 20 кВт, второго – 18 кВт.
  • Двухтрубный контур с отдельным крылом на каждом этаже.
  • Материал труб – полипропилен.
  • Температура подачи 80⁰C.
  • Температура на выходе 60⁰C.
  • Дельта температур 20⁰C.
  • Высота потолков – 3 м.
  • Регион – Крым (юг).
  • Средняя температура пяти самых холодных дней зимы – (-12⁰C).

Расчёт:

  1. 340×3=1020 (м³) – объём помещения,
  2. 20- (-12)=32 (⁰C) – разница (дельта) температур между помещением и улицей,
  3. 1020×1×32/860≈38 (кВт) – мощность отопительного контура,
  4. Определение сечения трубы на первом участке от котла до разветвления. Согласно таблице, приведённой ниже, для передачи тепловой мощности в 38 кВт подходят трубы с сечением в 50, 63 или 75 мм. Первый вариант предпочтительнее, т.к. обеспечивает наибольшую скорость движения носителя.
  5. Для разводки потока носителя на первый и второй этаж, справочники предписывать трубы с диаметром в 32 мм и 40 мм для мощностей 18 и 20 кВт соответственно.
  6. На каждом этаже контур делится на две магистрали с равноценной нагрузкой по 10 и 9 кВт соответственно и сечением в 25 мм.
  7. По мере снижения нагрузки вследствие остывания теплоносителя диаметр труб следует уменьшить до 20 мм (на первом этаже – после второго радиатора, на втором – после третьего).
  8. Обратная разводка производится в той же последовательности.

Для вычисления по формуле D = √354х(0.86хQ/∆t)/V, берём скорость носителя в 0,6 м/с. Получаем следующие данные √354х(0.8638/20)/0,6≈31 мм. Это номинальный диаметр трубопровода. Для реализации на практике следует подбирать различные диаметру труб на разных участках трубопровода, которые в среднем сведутся к расчётным данным согласно алгоритму, описанному в пунктах 4-7.

Определение диаметра труб для однотрубной системы с принудительной циркуляцией

Как и в предыдущем случае, расчёт производится по обозначенной схеме. Единственное исключение заключается в действии насосного оборудования, увеличивающего скорость движения носителя и обеспечивающего равномерность его температуры в контуре.

  1. Значительное снижение мощности (до 8,5 кВт) происходит только на четвёртом радиаторе, где и осуществляется переход на диаметр в 15 мм.
  2. После пятого радиатора происходит переход на сечение в 12 мм.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
