Доменная печь: устройство доменной печи и схема доменного производства

Стоимость на примере КПД №7

Изготовление доменных печей – это ресурсозатратный и дорогой процесс, который нельзя поставить на поток. Так как домны применяются исключительно в промышленности, их проектирование и сборка осуществляются под конкретный металлургический комплекс, включающий в себя многие объекты и узлы внутренней инфраструктуры. Такая ситуация наблюдается не только в РФ, но и в других странах мира, имеющих собственные объекты металлургии.

Стоимость изготовления и монтажа доменной печи достаточно высокая, что связано со сложностью выполнения работ. Примером может случить большой доменный комплекс №7 под названием «Россиянка», установленный в 2011 году. Его стоимость составила 43 млрд. рублей, к производству были привлечены лучшие инженеры РВ и стран зарубежья.

Комплекс включает в себя следующие узлы:

  • приемное устройство для руды,
  • приточные станции бункерной эстакады и центрального узла,
  • бункерная эстакада,
  • компрессорная станция (установлена на литейном дворе),
  • установка для вдувания пылеугольного топлива,
  • утилизационная ТЭЦ,
  • центр управления и административный корпус,
  • литейный двор,
  • домна,
  • воздухонагревательные блоки,
  • насосная станция.

Производительность комплекса:

Новый комплекс обеспечивает производство более 9450 тонн чугуна в сутки, полезный объем печи равен 490 куб.м, а рабочей – 3650 куб.м. Конструкция домны обеспечивает безотходное и экологически чистое производство чугуна, в качестве побочных продуктов получают доменный газ для ТЭЦ и шлак, используемый в дорожном строительстве.

Доменный процесс

Современные печи для плавки чугуна обеспечивают примерно 80 % от общего количества чугуна, с разливочных площадок он сразу подается в электроплавильные либо мартеновские цеха, где и происходит переделка черного металла в сталь с требуемыми качествами.

Из чугуна получают чушки, отправляемые затем производителям для отливки их в вагранках. Для слива шлака и чугуна используются специальные отверстия, называемые летки. Однако в современных печах применяются не отдельные, а один общий леток, разделяемый специальной жароупорной плитой на каналы для подачи чугуна и шлака.

Как работает домна?

Доменный процесс полностью зависит от избытка углерода в полости печи, он заключается в термохимических реакциях, протекающих внутри при загрузке всех компонентов и их нагреве.

Температура в доменной печи может составлять 200-250°С непосредственно под колошником и до 1850-2000°С в активной зоне – распаре.

При подаче в печь горячего воздуха и розжиге кокса в домне повышается температура, начинается процесс разложения флюса, в результате чего повышается содержание углекислого газа.

При понижении столба материала в шихте происходит восстановление монокисла железа, в нижней части столба из FeO восстанавливается чистое железо, стекающее в горн.

По мере стекания железо активно контактирует с углекислым газом, происходит насыщение металла и придание ему требуемых свойств. Общее содержание углерода в железе может составлять от 1,7%.

Память

Участники строительства доменной печи № 9 награждались одноимённым знаком.

В 1974 году, к запуску печи, была выпущена памятная медаль.

Строительство доменной печи № 9 оставило значительный след в искусстве СССР. Художниками было написано множество полотен посвящённых как самой доменной печи, так и людям её возводившим.

Картины посвящённые доменной печи № 9:

  • Талеев А. М. Девятое небо (1973);
  • Ситник П. Ф. Котлован девятой домны (1973);
  • Городисский В. Н. Рождение девятой (1974);
  • Филоненко В. Д. Строительство девятой доменной печи (1974);
  • Козулин М. Я. Строительство девятой криворожской (1974);
  • Грибок Д. К. Монтаж ДП-9. Бригада заслуженного строителя УССР А. П. Матвиенко (1974);
  • Горбаченко В. С. Строительные работы на девятой домне; Девятая домна строится;
  • Шишко Г. Г. На строительстве ДП-9 (1974);
  • Ткач А. С. Романтики девятой (1974);
  • Костенко А. О. На Девятой; Утро на ДП-9;

Обслуживание и ремонт доменной печи

Любому оборудованию, работающему в круглосуточном режиме, требуется постоянное обслуживание. Регламенты закладываются в технический паспорт оборудования. Несоблюдение графика технического обслуживания влечет за собой сокращение срока эксплуатации.

Работы по техническому обслуживанию доменных печей делятся на периодические и капитальные ремонты. Периодические работы проводятся без остановки рабочего процесса.

Капитальный же ремонт по объему выполняемых работ делится на три разряда. Во время первого разряда производится осмотр всего оборудования, при этом из шахты извлекаются расплавы. Во время второго разряда производится ремонт футеровки, замена вышедших из строя элементов оборудования. При третьем разряде производится полная замена агрегата. Обычно такой ремонт совмещают с модернизацией или реконструкцией домны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как работает домна

Это огромная вертикальная печь, действующая беспрерывно. Сырье в печь подается сверху, через загрузочную шахту. Сырьем для плавки являются кокс, железная руда и добавки (известняк), помогающие извлечь из руды ненужные примеси. Загруженные ингредиенты нагреваются горячим воздухом в основной части домны. В процессе нагрева коксующийся уголь, сгорая, выделяет оксид углерода, служащий процессу восстановления железной руды. Появившиеся в процессе восстановления железной руды шлаки соединяются с добавками (известняком). На этом этапе шлаки находятся в жидком состоянии, а выделившийся металл — в твердом.

Металл опускается по печи ниже и подвергается процессу распаривания. В этом отсеке печи температура достигает 1200 градусов по Цельсию, что способствует расплавке металла. Шлак, имеющий плотность, меньшую в сравнении с металлом, остается на расплавленной поверхности металла, что предотвращает окислительные процессы. Скорость, с которой происходит процесс опускания чугуна по домне, называется производительностью. Чем быстрее он происходит, тем больший коэффициент производительности доменной печи. Разделение шлака и готового чугуна проводится на последнем этапе через специальные отверстия и имеет свои технологические особенности.

Описание и процессы

Основная статья: Доменный процесс

Устройство доменной печи

1 Горячее дутьё 2 Зона плавления (заплечики игорн ) 3 Зона восстановления FeO (распар ) 4 Зона восстановления Fe2O3 (шахта ) 5 Зона предварительного нагрева (колошник ) 6 Загрузка железорудных материалов, известняка и кокса 7 Доменный газ 8 Столб железорудных материалов, известняка и кокса 9 Выпуск шлака 10 Выпуск жидкого чугуна 11 Сбор отходящих газов

Доменная печь представляет собой непрерывно действующий аппарат шахтного типа. Загрузка шихты осуществляется сверху через типовое загрузочное устройство, которое одновременно является и газовым затвором доменной печи. В домне восстанавливают богатую железную руду (на современном этапе запасы богатой железной руды сохранились лишь в Австралии и Бразилии), агломерат или окатыши. Иногда в качестве рудного сырья используют брикеты.

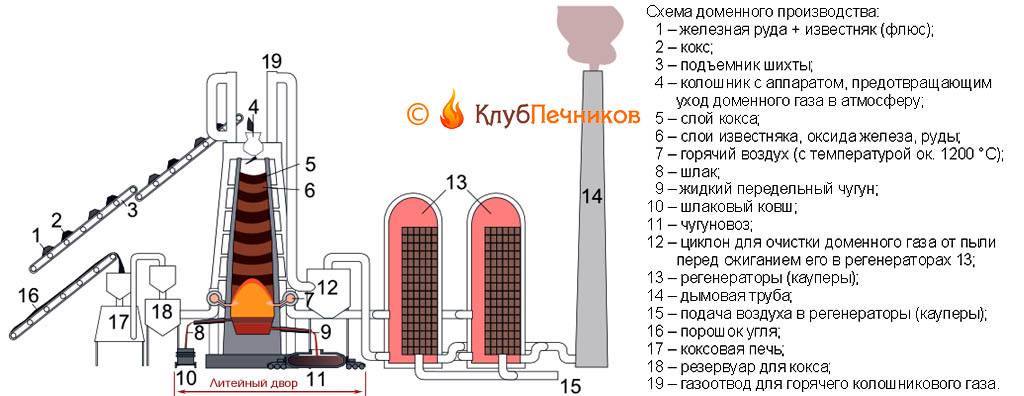

Схема доменного производства

1 железная руда + известняк 2 кокс 3 лента конвейера 4 колошник с аппаратом, предотвращающим уход доменного газа в атмосферу 5 слой кокса 6 слои известняка, оксида железа, руды 7 горячий воздух (с температурой около 1200 °C) 8 шлак 9 жидкий передельный чугун 10 шлаковый ковш 11 чугуновоз 12 циклон для очистки доменного газа от пыли перед сжиганием его в регенераторах 13 13 регенераторы (кауперы) 14 дымовая труба 15 подача воздуха в регенераторы (кауперы) 16 порошок угля 17 коксовая печь 18 резервуар для кокса 19 газоотвод для горячего колошникового газа

Доменная печь состоит из пяти конструктивных элементов: верхней цилиндрической части — колошника, необходимого для загрузки и эффективного распределения шихты в печи; самой большой по высоте расширяющейся конической части — шахты, в которой происходят процессы нагрева материалов и восстановления железа из оксидов; самой широкой цилиндрической части — распара, в котором происходят процессы размягчения и плавления восстановленного железа; суживающейся конической части — заплечиков, где образуется восстановительный газ — монооксид углерода; цилиндрической части — горна, служащего для накопления жидких продуктов доменного процесса — чугуна и шлака.

В верхней части горна располагаются фурмы — отверстия для подачи нагретого до высокой температуры дутья — сжатого воздуха, обогащенного кислородом и углеводородным топливом.

На уровне фурм развивается температура около 2000 °C. По мере удаления вверх температура снижается, и у колошников доходит до 270 °C. Таким образом в печи на разной высоте устанавливается разная температура, благодаря чему протекают различные химические процессы перехода руды в металл.

В верхней части горна, где приток кислорода достаточно велик, кокс сгорает, образуя диоксид углерода и выделяя большое количество тепла.

C+O2=CO2+Q{\displaystyle \mathrm {C+O_{2}=CO_{2}+Q} }

Диоксид углерода, покидая зону, обогащенную кислородом, вступает в реакцию с коксом и образует монооксид углерода — главный восстановитель доменного процесса.

CO2+C=2CO{\displaystyle \mathrm {CO_{2}+C=2\,CO} }

Поднимаясь вверх, монооксид углерода взаимодействует с оксидами железа, отнимая у них кислород и восстанавливая до металла:

Fe2O3+3CO=2Fe+3CO2{\displaystyle \mathrm {Fe_{2}O_{3}+3\,CO=2\,Fe+3\,CO_{2}} }

Полученное в результате реакции железо каплями стекает по раскаленному коксу вниз, насыщаясь углеродом, в результате чего получается сплав, содержащий 2,14 — 6,67 % углерода. Такой сплав называется чугуном. Кроме углерода в него входят небольшая доля кремния и марганца. В количестве десятых долей процента в состав чугуна входят также вредные примеси — сера и фосфор. Кроме чугуна в горне образуется и накапливается шлак, в котором собираются все вредные примеси.

Ранее шлак выпускался через отдельную шлаковую лётку. В настоящее время и чугун, и шлак выпускают через чугунную летку одновременно. Разделение чугуна и шлака происходит уже вне доменной печи — в жёлобе, при помощи разделительной плиты. Отделенный от шлака чугун поступает в чугуновозные ковши, либо в ковши миксерного типа и вывозится либо в сталеплавильный цех, либо в разливочные машины.

Автоматизация доменного производства

Основные направлениями автоматизации и контроля в доменном производстве:

  • Химический состав и физические свойства шихтовых материалов.
  • Загрузка шихтовых материалов.
  • Состояние верхней зоны печи (колошника)
  • Состояние шахты печи.
  • Параметры комбинированного дутья.
  • Состояние нижней зоны печи (горна)
  • Технико-экономические показатели плавки.
  • Воздухонагреватели

Негодный чугун

При высоких температурах плавления рудное железо быстрее избавляется от окислявших его атомов кислорода и соединяется с атомами углерода (из угля). В штукофене железо обогащалось углеродом раньше, чем от него успевал отделиться шлак (иные примеси). Шлак выплавлялся, когда в печи уже образовывался не только комок крицы — железа с небольшим содержанием углерода, но и расплавленный чугун — переобогащённое углеродом железо.

Высокое содержание углерода делало чугун хрупким, не поддающимся ни ковке, ни сварке. Что было делать с таким металлом? А чугуна при выплавке тугоплавких руд получалось много, и он смешивался с жидким шлаком. Поначалу эту смесь выбрасывали, но в XIV в. стали извлекать из раздробленного шлака корольки — однородные кусочки чугуна и отливать из него грубые изделия.

Как сделать доменную печь своими руками?

Нюансы

Производство чугуна является высокорентабельным бизнесом, но наладить изготовление черного металла без серьезных финансовых инвестиций невозможно. Доменная печь своими руками в «кустарных условиях» – это просто нереализуемо, что связано со многими особенностями:

  • крайне высокая стоимость домны (такие расходы могут себе позволить исключительно крупные комбинаты),
  • сложность конструкции, несмотря на то, что чертеж доменной печи можно найти в свободном доступе (выше схемы), собрать полноценный агрегат для производства чугуна не получится,
  • физлица и ИП не могут заниматься деятельностью по изготовлению чугуна, на это просто никто не выдаст лицензию,
  • залежи сырья для черной металлургии практически исчерпаны, окатышей или агломерата в свободной продаже нет.

Но в домашних условиях можно собрать имитацию печи (мини-доменную печь), при помощи которой можно плавить металл.

Но работы эти требуют максимального внимания и крайне не рекомендуются при отсутствии опыта. Зачем может потребоваться изготовление подобной конструкции? Чаще всего – это обогрев для теплицы или дачи с максимально эффективно используемым топливом.

Инструменты и материалы

Для изготовления конструкции в домашних условиях, надо приготовить:

  • металлическая бочка (можно заменить на трубу с большим диаметром),
  • два отрезка трубы круглого сечения с меньшим диаметром,
  • отрезок швеллера,
  • листовая сталь,
  • уровень, ножовка по металлу, рулетка, молоток,
  • инвертор, набор электродов,
  • кирпичи, глиняный раствор (необходимы для фундамента конструкции).

Все работы надо проводить только на улице, так как процесс достаточно грязный и требующий наличия свободного пространства.

Пошаговая инструкция

  1. На приготовленной заготовке в виде бочки срезается верх (его следует оставить, так как он понадобиться дальше).
  2. Из стали вырезается круг с диаметром, меньшим чем диаметр бочки, в нем делается отверстие для трубы.
  3. Труба аккуратно приваривается к кругу, внизу сваркой крепятся отрезки швеллера, которые будут придавливать топливо во время работы печи.
  4. Крышка печи изготавливается из отрезанного ранее дна бочки, в котором делается отверстие для закладного люка с дверкой. Также необходимо сделать дверку, через которую будут удаляться остатки золы.
  5. Печь обязательно устанавливается на фундамент, так как в процессе работы она очень сильно нагревается. Для этого сначала устанавливается бетонная плита, затем выкладывается несколько рядов из кирпича, образующих углубление в центре.
  6. Для отвода продуктов сгорания монтируется дымоходная труба, диаметр прямой части будет больше, чем диаметр корпуса печи (требуется для лучшего отвода газов).
  7. Отражатель не является обязательным элементом конструкции, но его использование позволяет повысить КПД печи.

Особенности конструкции

Особенностями такой самостоятельно изготовленной печи являются:

  • уровень КПД хороший,
  • есть возможность работы в автономном режиме до 20 часов,
  • в печи происходит не активное горение, а тление с постоянным выделением тепла.

Главным отличием «бытовой» доменной печи будет ограничение доступа воздуха к камере сгорания, то есть тление дров или угля будет происходит при низком уровне кислорода. По схожему принципу работает и промышленная домна, но бытовая применяется только для отопления, плавить металл в ней нельзя, хотя температура внутри камеры будет достаточной.

Литература и источники[ | ]

  • Бабарыкин Н. Н. Теория и технология доменного процесса. — Магнитогорск: ГОУ ВПО «МГТУ», 2009. — С. 15. — 257 с.
  • Карабасов Ю. С., Черноусов П. И., Коротченко Н. А., Голубев О. В. Металлургия и время: Энциклопедия. — М.: Издательский Дом МИСиС, 2014. — Т. 6. Металлургия и социум. Взаимное влияние и развитие. — 224 с. — 1000 экз. — ISBN 978-5-87623-760-6.
  • Толковый металлургический словарь. Основные термины / Под ред. В. И. Куманина . — М.: Рус. яз., 1989. — 446 с. — ISBN 5-200-00797-6.
  • Ефименко Г. Г., Гиммельфарб А. А., Левченко В. Е. Металлургия чугуна. — Киев.:Выща школа, 1988. — 352 с.
  • Ферсман А. Е. Занимательная геохимия. — М.: Детгиз, 1954. — 486 с.
  • Рамм А. Н. Современный доменный процесс. — М.: Металлургия, 1980. — 303 с.
  • Товаровский И. Г. Доменная плавка. 2-е издание.- Днепропетровск: «Пороги», 2009.-768 с.
  • Андронов В. Н. Экстракция черных металлов из природного и техногенного сырья. Доменный процесс. — Донецк: Норд-Пресс, 2009.-377 с. — ISBN 978-966-380-329-6.
  • Г. Н. Еланский, Б. В. Линчевский, А. А. Кальменев Основы производства и обработки металлов. Москва 2005 г.

I. Доменная печь.

Доменная печь — шахтная печь для выплавки различных сортов чугуна; в ней рабочее пространство вытянуто в высоту; перемешанные топливо и обрабатываемые материалы опускаются навстречу подымающимся газам. Исходные материалы доменной плавки — руду, флюс и топливо — загружают в верхнюю часть печи, называемую колошником; воздух, необходимый для горения топлива, подается в нижнюю цилиндрическую часть, называемую горном, через охлаждаемые водой коробки — фурмы. Сгоревшее у фурм топливо образует горячие газы, которые, поднимаясь снизу вверх, с одной стороны, нагревают до расплавления опускающиеся сверху вниз материалы, с другой — восстанавливают часть железа из руды; газы уходят через колошник печи. Остальная часть железа руды и другие элементы восстанавливаются твердым углеродом топлива и образуют с углеродом, поглощаемым железом, чугун. Чугун и шлак, получающийся от сплавления пустой породы руды, флюса и золы топлива, стекают в нижнюю часть горна печи, образуя два слоя: нижний — чугун и верхний — шлак; и тот и другой выпускаются через особые отверстия — летки. Выше горна находится коническая расширяющаяся вверх часть печи — заплечики, а далее коническая суживающаяся кверху часть — шахта, имеющая часто внизу цилиндрическую форму. Самое широкое место рабочего пространства печи на границе заплечиков и шахты называется распаром.

Конструкция отдельных частей печи и ее вспомогательных устройств преследует две цели: создать правильное распределение материалов и газов по поперечному сечению печи и всемерно уменьшить обязательные и вынужденные остановки в работе печи. Для этого печь должна иметь рациональный профиль (т. е. внутреннее очертание вертикального сечения печи по ее оси) и возможно простые, а главное, надежные и выносливые в работе, отдельные части самой печи и вспомогательных устройств. Величина первоначальных затрат играет в данном случае совершенно подчиненную роль.

Размеры коксовых и древесноугольных печей. В настоящее время доменные печи работают гл. обр. на коксе и лишь отчасти на древесном угле (из коксовых печей получается 99% всей мировой добычи чугуна, а из древесноугольных — только около 1%). Различие между коксовыми и древесноугольными печами заключается гл. обр. в их величине. Коксовые печи, при горючем —  коксе — более прочном (сопротивление раздавливанию равно 100—180 кг/см2) и менее растирающемся и размельчающемся при движении шихты в печи, чем древесный уголь (сопротивление раздавливанию равно 30—40 кг/см2 поперек волокон при хорошем выжиге и 5—8 кг/см2 при плохом выжиге), имеют полезную высоту большую, чем древесноугольные; так, при лучшем дургамском (Англия) и коннельсвильском (Америка) коксе полезная высота печей (расстояние от уровня материалов на колошнике до низа выпускного для чугуна отверстия) 25—27 м; при лучшем коксе Донбасса – 23—25 м, а при слабом – 20—23 м; при лучшем сметничном древесном угле — 18 м, при обыкновенном – 15 м. Суточная производительность больших древесноугольных печей равна всего 50—100 т, коксовых же 300—600 и даже 1000 т.

Доменная печь своими руками

Самостоятельное изготовление доменной печи на первый взгляд кажется нелепой затеей. Вряд ли кому-то придёт в голову организовать на своём участке миниатюрный металлургический цех. Причин этому несколько:

  1. Отсутствие сырья. В мире осталось всего 2 месторождения с богатой рудой — в Бразилии и в Австралии. Купить окатыши или агломерат практически невозможно — их нет в свободной продаже, все поставки идут через сырьевые биржи и исчисляются тысячами тонн.
  2. Получить разрешение на строительство миниатюрного металлургического производства невозможно. Чёрная металлургия — источник значительных экологических проблем, поэтому ни один чиновник не рискнёт дать разрешение на подобную затею.
  3. Соседи завалят жалобами все инстанции, поскольку постоянный дым и чад сделают их жизнь невыносимой.

Указаны только самые основные причины, в действительности их гораздо больше. Использование доменной печи для производства металла в условиях частного дома исключено.

Однако если учесть специфику работы домны, в частности — непрерывный режим горения, то можно использовать её для обогрева помещений. Это эффективное решение для подачи тепла как в жилые, так и в служебные помещения — гараж, теплицы, вспомогательные постройки и т. д. В отличие от обычной твёрдотопливной печи, где надо часто загружать топливо, а КПД довольно низок, домна обеспечивает ровное тление материала в течение 15–20 часов. Это получается благодаря ограниченному поступлению воздуха, не позволяющего топливу активно гореть и растягивающему процесс на длительный срок.

Доменную печь можно сделать самостоятельно

Печь обычно делают из металлической бочки. Аккуратно вырезают днище (оно ещё понадобится), устанавливают бочку на заранее изготовленный фундамент. Вырезанный круг усиливают отрезками швеллера для придания большего веса — он будет придавливать топливо, способствуя компактному размещению и эффективному тлению. Вырезают отверстие под дымоход, обычно хватает трубы диаметром 10 см. Затем надо из листа металла вырезать крышку для бочки, так как днище уже использовано как гнёт для топлива. Вырезается круг соответствующего размера, тщательно приваривается к бочке. В нём также делается отверстие для трубы. В нижней части бочки вырезается отверстие для дверцы, через которое будет производиться закладка топлива. Под ней можно сделать дополнительную дверцу для удаления золы.

Дымоход приваривается сверху, длина его прямой части (до первого колена) должна превышать диаметр бочки (в идеале — гораздо больше). При работе печь сильно нагревается, поэтому многие обкладывают её кирпичом или создают теплоотражающий экран. Оптимальный режим работы находят опытным путём. Необходимо соблюдать меры пожарной безопасности, в идеале для такой печи надо выделить отдельное помещение без горючих предметов.

Видео: рождение стали

Доменная печь — одна из самых старых и проверенных конструкций. Её эффективность проверена временем, технологические приёмы и методики тщательно изучены и отработаны. Возможности домны таковы, что эксплуатация подобных устройств будет длиться ещё очень долго, конструкции и технологии будут совершенствоваться.

А своими руками?

Черная металлургия – высокорентабельный бизнес. Знаете ли вы, что «подъем» на ней в несколько раз выше, чем от добычи золота? Думаете, нефти и газа осталось мало? Нет, их при теперешних темпах потребления и полном пренебрежении экологией хватит еще на 120-150 лет. А вот железной руды осталось всего лет на 30. Так нельзя ли наладить металлургическое производство у себя на дворе?

Товарное с целью извлечения прибыли – никоим образом. Первое, о разрешениях забудьте и думать. Черная металлургия едва ли не главная угроза окружающей среде. ИП и физлица на нее нигде, никак и ни за какие взятки не лицензируются, а наказания за нарушения суровые.

Второе – сырье. Месторождений богатой руды, которую сразу можно грузить в домну, в мире осталось аж 2: в Австралии и Бразилии. Промышленные запасы болотной руды исчерпаны еще в древности, и для их восстановления нужны многие тысячи лет. Агломерата и окатышей в широкой продаже нет и не будет.

В общем, частная черная металлургия для рынка это сейчас абсолютно нереально. Попробуйте лучше печатать на 3D принтере. Перспективное дело, со временем 3D печать если не заменит металлургию полностью, то уж точно вытеснит ее в небольшие ниши, где без металла никак не обойтись. Для экологии это будет равнозначно сокращению потребления углеводородного топлива не менее чем в 7-9 раз.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Особенности монтажа

Такую печь можно обложить кирпичом, но если она находится в отдельном или подсобном помещении, то делать это не обязательно.

  1. Части дымохода должны соединяться в направлении, обратном движению дыма.
  2. Возле печи нельзя располагать легковоспламеняющиеся предметы, вокруг нее должно быть свободное пространство.
  3. Дымоход надо делать разборным, чтобы его можно было периодически чистить.
  4. К бочке можно присоединить трубопровод в виде петли, по которой будет проходить жидкость в систему отопления. Таким образом можно будет отапливать уже не одну комнату, а весь дом.
  5. Для возможности регулирования интенсивности отопления возле котла в систему монтируется кран, при помощи которого можно будет ограничивать поток горячей жидкости.

Самодельная печь длительного горения является отличным решением для отопления дачи, гаража или теплицы, когда нет централизованного или газового отопления и денег для покупки дорогостоящего оборудования.

Устройство доменной печи

На заре черной металлургии плавку болотной руды проводили в домнице – это мини домна, воздух в которую поступал от мехов. А обогащение железа углеродом происходило от древесного угля. Объемы выплавляемого металла таким способом были невелики и отличались периодичностью.

Конструкция доменной печи

Строение доменной печи напоминает шахту. Ее диаметр в три раза меньше высоты. Монтаж высотной конструкции осуществляется на бетонном фундаменте толщиной 4 м. Необходимость в таком массивном фундаменте возникает из-за массы домны, которая более 30 000 т.

На фундаментной плите закрепляются колонны и цельный (монолитный) цилиндр, которые изготавливаются и термостойкого бетона. Внутреннее пространство конструкции обложено огнеупорными материалами, а верхняя часть шамотом. В районе заплечников, где температура достигает 2000°С — графитированными материалами, а под ванной с чугуном — футеровка из глинозема. Также на фундаменте монтируется печной горн.

https://youtube.com/watch?v=jdh0OXhKJXg

Нижняя часть доменной печи, где температура максимальна, оборудуется холодильниками с водяным охлаждением.Для удержания собранной огнеупорной конструкции, с внешней стороны доменная печь заключена в металлическую рубашку толщиной 40 мм.

Процесс восстановления железа происходит из руды в среде известнякового флюса при высокой температуре. Температура плавления достигается горением кокса. Для поддержания горения необходим воздух, поэтому в домне установлены 4 — 36 фурм или леток.

Большой внутренний объем нуждается в больших объемах воздуха, которые подают турбинные нагнетатели. Чтобы не снижать температурный, режим воздух перед подачей подогревается.

Схематически доменная печь выглядит следующим образом.

Схема расположения оборудования для доменного производства

Состав конструкции производства литья:

  1. шихта (руда и известняк);
  2. коксовый уголь;
  3. загрузочный подъемник;
  4. колошник, предотвращающий попадание газов из домны в атмосферу;
  5. слой загруженного кокса;
  6. шихтовый слой;
  7. воздушные нагнетатели;
  8. отводимый шлак;
  9. литьевой чугун;
  10. емкость для приема шлака;
  11. приемный ковш для расплава;
  12. установка типа Циклон, очищающая от пыли доменный газ;
  13. кауперы, регенераторы газов;
  14. дымоотводящая труба;
  15. воздухоподвод в кауперы;
  16. угольный порошок;
  17. печь для спекания кокса;
  18. емкость для хранения кокса;
  19. отведение колошникового газа высокой температуры.

Доменная печь обслуживается вспомогательными системами.

Колошник – это затвор домны. От его исправной работы зависит экологическая обстановка вокруг производства.

Устройство колошника

Устройство колошника:

  1. воронка приемная;
  2. воронка маленького конуса, вращающаяся;
  3. конус маленький;
  4. межконусное пространство;
  5. конус большой;
  6. скип.

Принцип работы колошника следующий:

  • Большой конус опущен, а малый поднят. Окошки во вращающейся воронке перекрыты.
  • Скип осуществляет загрузку шихты.
  • Поворачиваясь, воронка открывает окна, и шихта осыпается на малый конус 3. затем возвращается на место.
  • Конус поднимается, тем самым препятствует выходу доменных газов.
  • Конус опускается для передачи шихты в межконусное пространство, затем поднимается на исходную позицию.
  • Конус опускается, а вместе с ним шихта загружается в доменную шахту.

Такая дозированная подача обеспечивает послойное распределение материалов.

Скип – черпак, при помощи которого осуществляется загрузка. Она выполняются по конвейерной технологии. Воздушные нагнетатели – летки и фурмы осуществляют подачу воздуха в доменную шахту под давлением 2-2,5 МПа.

Фурма и чугунная летка

Кауперы служат для нагревания подаваемого воздуха. В регенераторах он подогревается доменными газами, снижая тем самым энергетическую нагрузку на агрегат. Воздух нагревается до 1200°С и подается в шахту. При снижении температуры до 850°С подача прекращается, возобновляется цикл нагрева. Для бесперебойной подачи горячего воздуха устанавливается несколько регенераторов.

Доменный процесс

Общая схема доменной печи с обслуживающими системами дана на рис. Литейный двор – принадлежность небольших доменных печей, дающих в основном литейный чугун. Большие домны дают свыше 80% переделочного чугуна, который чугуновоз с разливочной площадки тут же увозит в конверторные, мартеновские или электроплавильные цеха для передела в сталь. Из литейного чугуна отливают в земляные формы-опоки, как правило, болванки – чушки – которые отправляются производителям металлоизделий, где переплавляются для отливки в изделия и детали в печах-вагранках. Чугун и шлак традиционно выпускаются через отдельные отверстия – летки, но домны новой постройки все чаще снабжаются общим летком, разделенным на чугунный и шлаковый жароупорной плитой.

Общая схема устройства доменной печи

В настоящее время запасов угля и коксовых печей при домнах, похоже, вовсе не осталось. Современная доменная печь работает на привозном коксе. Коксовый газ – смертельно ядовитый убийца экологии, но он же ценнейшее химическое сырье, которое нужно использовать немедленно, еще горячим. Поэтому коксохимическое производство давно уже выделилось в отдельную отрасль, а кокс металлургам поставляют транспортом. Что, кстати, гарантирует стабильность его качества.

Как работает домна

Непременное условие успешной работы доменной печи – избыток углерода в ней в течение всего доменного процесса. Термохимическую (выделена красным) и технико-экономическую схему доменного процесса см. на рис; выплавка чугуна в доменной печи происходит след. образом. Новую домну или реконструированную после капремонта 3-го разряда (см. ниже) заполняют материалами и разжигают газом; также разогревают один из кауперов (см. далее). Затем начинают дуть воздух. Сразу же усиливается горение кокса, повышающее температуру в домне, начинается разложение флюса с выделением углекислого газа. Его избыток в атмосфере печи при достатке вдуваемого воздуха не дает коксу догореть полностью, и в больших количествах образуется монооксид углерода – угарный газ. Он в данном случае не яд, а энергичный восстановитель, жадно отнимающий кислород у окислов железа, составляющих руду. Восстановление железа газообразным моноокислом, вместо менее активного твердого свободного углерода – принципиальное отличие домны от домницы.

Химические процессы и температура в разных зонах доменной печи

По мере сгорания кокса и распада флюса столб материалов в домне оседает. В общем доменная печь представляет собой два составленных основаниями усеченных конуса, см. далее. Верхний, высокий, это шахта домны, в ней железо из разнообразных окислов и гидроокиси восстанавливается до моноксида железа FeO. Самая широкая часть доменной печи (место сопряжения оснований конусов) называется распаром (распар, распара – неправильно). В распаре оседание загрузки замедляется, и железо восстанавливается из FeO до чистого Fe, которое выделяется каплями и стекает в горн домны. Руда как бы парится, потея расплавленным железом, отчего и название.

Температура в доменной печи в пределах столба загрузки растет от 200-250 градусов под колошником до 1850-2000 градусов в распаре. Восстановленное железо, стекая вниз, контактирует со свободным углеродом и при таких температурах сильно им насыщается. Содержание углерода в чугуне превышает 1,7%, но выколотить его, как из крицы, из чугуна невозможно. Поэтому полученный из домны чугун тут же, чтобы не тратить средства и ресурсы на его переплавку, увозят жидким для первого передела в обычную конструкционную сталь или слябы, а доменная печь, как правило (большие и сверхбольшие домны – исключительно), работает в составе металлургического комбината.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
