Дождевой лоток водоотводной бетонный с решеткой: виды и конструкция +Фото

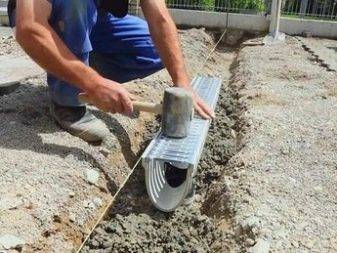

Монтаж бетонных лотков

Бетонные лотки монтируются в канаву на бетонной основе в асфальт, бетон или в плитку. Толщина бетона зависит от класса нагрузки. Основа, как правило, делается из бетона В25. Крепление боков выполняется в виде откосов.

Ширина откосов также зависит от класса нагрузки. Правильное углубление бетонных лотков проверяется следующим образом: после окончания установки крайняя точка на решетке должна быть на 4 мм ниже точки дороги.

Бетонные лотки соединяются между собой и герметизируются. Если дренаж соединяется под углом, бетонный лоток и решетка распиливаются.

При монтаже бетонных лотков нельтзя забывать о температурных швах. Соединение бетонных лотков проводится через пескоуловитель при помощи трубы 100-160мм или при помощи вертикального патрубка, установленного на дне лотка.

Важно! При монтаже бетонных лотков ежегодно необходимо очищать систему от мусора и грязи

Достоинства и недостатки

Достоинства бетонных лотков очевидны– надежность и простота, особая износоустойчивость. Следует отметить, что сфера применения бетонных лотков особенно эффективна в России в связи с ее особыми климатическими условиями.

Современные бетонные лотки изготавливают специальным методом вибропрессования, для улучшения класса изделия, повышение его износоустойчивости добавляют металлические вставки.

Некоторые изделия изготавливают из фибробетона, бетона, соединенного со стекловолокном, к характеристике которого можно отнести повышенную ударопрочность.

Для передвижения грузового транспорта необходим более мощный дренаж, для него изготавливаются бетонные лотки суперкласса для максимальной нагрузки.

Единственный недостаток среднестатистического бетонного лотка – это его небольшая прочность при ударе, особенно эта характеристика имеет большое значение при транспортировке.

Как было сказано выше, для особого вида работ изготавливают особо прочный бетон, лотки из которого применяются на взлетных полосах, в промышленности.

Таким образом, при установке бетонного лотка необходима помощь специалиста, который поможет разобраться в классе бетона, необходимого для конкретного дренажа и грамотно установить его.

Материалы и инструменты

Инструменты, необходимые для монтажа – это молоток, лопата, ножовка, ручная пила с алмазным диском. Ручная пила с алмазным диском понадобится для распиливания железных решеток и бетонных лотков, в случае, если дренажный канал устанавливается под углом.

Материалы для монтажа – бетонные лотки, бетон, решетки, герметик, щебень, песок.

Схема установки

Схема установки бетонного лотка в асфальт

Схема установки бетонного лотка в бетон

Схема установки бетонного лотка в плитку

Поэтапный монтаж

Чтобы монтировать бетонные лотки нужно выполнить следующие последовательные действия:

  • согласно характеристики водоотвода, его площади, вида поверхности, а также количества предполагаемых осадков, составляется схема дренажной системы и грамотно подбираются модели водоотводных желобов и другие материалы. Следует учитывать также степень физических нагрузок, состава воды (если среда слишком агрессивная, дренаж обрабатывается специальным химикатом);
  • согласно установленной схеме, подготавливаются траншеи, где впоследствии монтируются бетонные лотки. Для точности монтажа рекомендуется использовать маркировочный шнур. На дно траншеи нужно установить подложку из бетона, размером 10см. Следует учесть, что ширина траншеи должна быть в два раза больше лотка, а глубина рассчитывается таким образом, чтобы после монтажа ливневая решетка находилась на пять сантиметров ниже поверхности;
  • в центре траншеи монтируются бетонные лотки, и заливаются бетоном;
  • на установленные лотки крепятся решетки.

Лотки железобетонные

Для предохранения коммуникаций от механического и коррозионного разрушения необходимы прочные и долговечные устройства. Такими свойствами обладают железобетонные лотки — они незаменимы при монтаже кабельных систем и трубопроводов, обеспечивают свободный доступ к ним в аварийных ситуациях. Кроме того, изделия из железобетона, служат для отведения от зданий дождевых и талых вод.

Назначение, особенности и разновидности

Лотки изготавливают из бетона марки М-200 и выше, упрочняя его стальными стержнями из арматуры класса А-I, A-II либо проволокой Bp-I. Технологический процесс вибрационного прессования позволяет получать плотный железобетон, стойкий к агрессивным факторам внешней среды. Согласно ГОСТ 21509-85, к нему предъявляются требования по следующим направлениям:

  • морозоустойчивость и влагонепроницаемость;
  • технические характеристики арматурной стали;
  • толщина бетонного слоя;
  • антикоррозионные качества;
  • исходные материалы бетонной смеси;
  • равномерная структура без пустот;
  • механическая стойкость.

По конструкции, цели применения, способа монтажа лотки относятся к трем основным типам:

  • водоотводные;
  • кабельные;
  • для теплотрасс.

Водоотводные ЖБИ лотки

Они служат для транспортирования воды, отличаются по назначению и исполнению и выполняют следующие функции:

  • дренажные – удаление почвенной и дождевой влаги от цокольного этажа и фундамента здания;
  • прикромочные – отведение воды с дороги к откосам;
  • телескопические — канальное отведение влаги с мостов и склонов;
  • ливневые – сбор и отвод ливневых стоков;
  • канализационные – перемещение сточных вод в коллекторы;
  • водопропускные (желоба для стока) – отведение воды самотеком.

Классификация водоотводных лотков по форме:

  • параболические;
  • трапециевидные;
  • П-образные;
  • трапециевидные и П-образные с круглым желобом.

В зависимости от условий, поставленных проектом водоотведения, подбираются сплошные или с проемом для вертикального водостока. Лотки для водоотведения бывают цельными и сборными, различных типоразмеров (они указаны в серии 3.006.1-2/87). Маркировка содержит букву Л и два числа: первое обозначает номер в серии, второе – вертикальную нагрузку, на которую рассчитан лоток (чем оно больше, тем глубже он монтируется). Производители выпускают их различных габаритов, например, компания ЭРБА предлагает изделия с такими параметрами: длина 0,72 – 6 м; ширина 0,4 – 1,84 м; высота 0,38 – 1,32 м.

Железобетонные лотки теплотрасс

Трубы теплоснабжения защищаются от коррозии, грызунов, потерь тепла за счет установки специальных каналов двух типов:

  • КЛп — лотки накрываются съемными крышками;
  • КЛс — конструкцию образуют верхние и нижние лотки, соединенные посредством швеллеров.

Преимущества современных устройств перед применявшимися ранее кирпичными конструкциями:

  • простота укладки;
  • низкая стоимость;
  • высокая несущая способность;
  • возможность монтажа в сейсмоактивных районах, при слабом грунте и подпочвенных водах – это обеспечивается за счет деформационных швов и гидроизоляции их битумной мастики.

В маркировке лотка для теплотрасс указывают букву (Л или ЛК), его номер из серии 3.006.1, расчетную нагрузку. Если длина отличается от стандартной (6 м), ставят число, обозначающее долю стандартного размера (2 обозначает ½). Ширина изделий варьируется от 0,57 до 2,46 м, а высота – от 0,36 до 1,32 м.

Стоимость лотков из железобетона

Прежде чем купить ЖБИ лотки, следует выбрать товар по расчетным данным: максимальной нагрузке, размерам и форме. После этого изделия подбирают по стоимости, проверяя наличие сертификатов на них у производителя. Средние цены на лотки приводятся в таблице.

Обозначение Размеры, мм Цена, рубли
ЛК-1 350 х 350 х 2970 1 700
Л 2-8/2 360 х 570 х 2970 2 450
ЛК 300.45.30-1 280 х 430 х 2990 3 315
Л 10-8/2 550 х 1480 х 2970 6 630

stoneguru.ru

Методы производства ЖБВЛ

По способу производства лотков их подразделяют на:

  • Вибролитые. Для производства лотков данным способом используют вибростол (то есть, площадку, оснащенную вибратором снизу), на который помещают формы, наполненные смесью из бетона. Технология довольно проста и не требует дорогостоящего оборудования. Но изделия, изготовленные способом вибролитья, получаются не очень высокого качества. Происходит это ввиду того, что в ходе технологического процесса внешняя часть лотка получается хорошо запрессованной, чего не скажешь про его внутреннюю часть. В результате эксплуатация вибролитых лотков не отличается длительностью: они очень быстро разрушаются.
  • Вибропрессованные. Именно этот способ применяют для изготовления лотков, которые в последующем будут испытывать существенные нагрузки вибрационного и механического характера (например, при строительстве оживленных автотрасс или мостов). Процесс вибропрессования заключается в следующем: специальные формы заполняют бетонной смесью и далее с помощью мощных прессов из нее удаляют воздушные пузырьки и лишнюю влагу. Изделия получаются плотными по всему объему, то есть, в них не наблюдаются пустые полости. Лотки, произведенные способом вибропрессования , стоят дороже (по сравнению с изделиями, изготовленными методом вибролитья), но качество их выше.

Большим спросом пользуются изделия из железобетона

Вся ливневая магистраль, включая вертикальную, оснащена решетками. Они защищают от листвы и крупного мусора и выполняют функцию безопасности. Решетки к лоткам плотно присоединяются специальными креплениями, при необходимости производится демонтаж для чистки.

Из какого материала будет установлена решетка, на прямую связано с расположением канализации для стоков талых вод и атмосферных осадков и возможной нагрузки на нее.

Область применения

Устанавливают бетонные изделия исключительно в компании с твердым ровным покрытием

  • На тротуарах для пешеходов с асфальтом или плиткой
  • На бетонных площадях (аэродромы, порты, военные объекты)
  • На парковках автотранспорта
  • На автозаправках
  • На центральных площадях
  • В промышленных зонах
  • Рядом со зданиями инфраструктуры.

Производство каналов из бетона происходит двумя способами

  1. Вибролитье. Форма с залитым раствором вибрирует, что дает хорошую усадку бетона и выводит лишний воздух.
  2. Вибропрессование. При помощи пресса бетонный раствор уплотняется.

Виды каналов

  • Каналы бывают линейными и вертикальными, защитное покрытие для них выпускаются из чугуна, стали, пластика.
  • Чугунные решетки в большинстве своем проходят оцинковку, для снижения коррозии.
  • Недостаток изделий из чугуна в том, что их часто воруют. По этой причини, в своем большинстве, их оснащают дополнительными замками.
  • Стальные изделия выполняются из нержавеющей стали, иногда поверхность оцинковывается.
  • Пластиковая защита лотков изготавливается из сверхпрочных видов материала.
  • Рисунок на внешней детали канализации обычно стандартный, но бывает и декоративный.

Декоративные решетки устанавливают в общественных местах, где необходимо выдержать стиль. Вид изделий с рисунком отливается в основном из меди. Медь мягкий металл, по этой причине монтируются решетки, где отсутствует большая нагрузка (на точечные дождеприемники под кровельными водостоками, перед парадным входом зданий и т.д.)

  • При желании можно сделать на заказ решетки из чугуна с рисунком – кованные. Услуга дорогостоящая. Пользуются ей в основном владельцы частных домов.
  • К стандартным видам решеток относятся щелевые чугунные и ячеистые.
  • Изделия щелевого типа хорошо устанавливать в местах с максимальной нагрузкой.
  • Бетонные желоба с решеткой используют для монтажа ливневой канализационной магистрали, для прокладки разного рода электрических кабелей, для теплотрасс.
  • Лотки выпускаются с уклоном и без.

Габариты желобов

Длина всех изделий 1м

Ширина 0,14 – 4 м

Высота 0,06 – 1,68 м

Самые распространенные объемы ЖБИ лотков: 0,07 куба, 0,14 куба, 0,3 куба.

Форма выпуска

  • Трапециевидная
  • П – образная
  • U – образная

Дождевой лоток водоотводный бетонный выпускается в соответствии с европейским стандартом EN 1433 и ГОСТом.

Плюсы изделия

  • Отсутствие коррозии
  • Долгий срок службы
  • Стойкость к температурным перепадам
  • Повышенная прочность
  • Большой вес (гарантия неподвижности при высоких нагрузках)
  • Экологически чистый материал
  • Не требуют тщательного ухода (только очищать от мусора)
  • Достойное соотношение цена – качество
  • Большой вес
  • Для монтажа требуется спецтехника
  • Монтаж трудоемкий

Технология монтажа

Не имеет смысла рассматривать технологию монтажа в общественных зданиях или на коммерческих объектах, поскольку для таких работ, как правило, нанимают бригаду профессионалов. Совсем другое дело – монтаж на собственном приусадебном участке. Тогда действительно стоит получше изучить работу, чтобы при случае провести установку самостоятельно или сразу увидеть, если ваши рабочие нарушают технологию.

После того как лоток выбран, инструменты приготовлены, необходимо провести некоторые подготовительные работы. К ним относится нанесение разметки на землю. Это делается для того, чтобы четко понимать, где именно будет располагаться водоотвод, какой ширины его можно сделать. Имейте в виду, что лучше всего располагать подобные объекты в низинах, на склонах возвышенностей, если они есть на вашем участке. Тогда вода будет собираться там, а не скапливаться где-нибудь на участке, приводя к вымыванию полезных веществ из грунта.

Последовательность

Чтобы произвести самостоятельный монтаж водоотводного лотка, воспользуйтесь следующей пошаговой инструкцией.

Выройте траншеи под установку лотков. Их должно быть столько же, сколько водоотводов планируется установить

Обратите внимание на размеры выемок, их глубину и ширину: водосточный канал должен полностью там помещаться.
Для полноценного монтажа и последующей работы нужно располагать ливневки под углом. Если сделать их на плоскости, то вода будет в них застаиваться, а не стекать куда следует

Уклон сильно колеблется: он может быть метровым, а может быть равен всего лишь 1 см.
Траншеи, выкопанные с соблюдением вышеприведенного условия, необходимо хорошо уплотнить. Для этого можно использовать обыкновенный песок, который обладает дренажным эффектом.

Обратите особое внимание на следующий пункт, если в ваших планах – установка пластиковых изделий. Здесь одного уплотнения песком недостаточно

Обязательно нужно создать бетонное основание, так как без него прочность полимерного водостока сильно упадет. Короб из бетона делается по форме лотка. Он служит еще и для компенсации температур. В нем пластиковый желоб не будет деформироваться, сжимаясь окружающей землей.
Наличие решетки необязательно, но желательно, поскольку это обеспечивает дополнительную защиту. Мусор, листва и прочие крупные предметы не будут попадать в ливневую канализацию, забивая ее. Обратите внимание на правила установки канализации. Ее обязательно нужно располагать на полсантиметра ниже уровня грунта, иначе она будет выступать и мешаться.
Чтобы соединить лотки, необходимо вставить один в другой в местах расположения пазов. В дальнейшем нужно хорошо герметизировать стыки. Для этого подойдет силиконовый герметик высокой прочности.

Типы подключения

Имеется в виду направление, в котором по лотку должна течь вода. В зависимости от этого рассчитываются пазы. Нельзя располагать канал иным образом, а не как указано на схеме. Кстати, схема расположения самого лотка, а также отдельных его элементов прилагается к каждому отдельному комплекту, поэтому рассмотреть какую-то общую последовательность не получится.

Виды лотков из бетона по назначению

Производство изделий такого типа ведется из раствора марки М200 и выше. Такие конструкции в процессе производства упрочняются с помощью арматурных прутов класса А-1 и А-2, либо при помощи проволоки марки Вр-1.

Применение в процессе изготовления метода вибрационного уплотнения бетонной конструкции позволяет в итоге получать изделия плотной структуры, способные противостоять агрессивным воздействиям окружающей среды.

Согласно данным, указанным в ГОСТе 21509-85, к лоткам из бетона предъявляются высокие требования по следующим параметрам:

  • Устойчивость к низким температурам;
  • Непроницаемость для влаги;
  • Высокие технические характеристики арматурной стали;
  • Оптимальная толщина слоя бетона;
  • Умение противостоять процессам коррозии;
  • Высокое качество материалов, используемых для создания раствора;
  • Равномерная структура, исключающая пустоты и раковины;
  • Стойкость к механическим воздействиям.

По конструкции самого изделия и основной цели применения лотки можно разделить на три основных типа:

  1. Водоотводный;
  2. Лоток для кабеля;
  3. Лоток для теплотрассы.

Водоотводные лотки ЖБИ

Бетонный дождевой лоток предназначен для сбора и транспортировки воды.

Таких изделий также бывает несколько видов, которые между собой отличаются назначением, конструкцией, и функции, которые они исполняют:

  1. Дренажный – позволяет отводить дождевую и почвенную влагу от цокольных этажей и фундаментов зданий и строений;
  2. Прикромочный – отведение влаги от дорожного полотна к откосам;
  3. Телескопический – отведение влаги канальным методом с мостов и склонов;

На фото –телескопический тип изделия

  1. Ливневый – сбор и удаление ливневых стоков;
  2. Канализационный – транспортировка сточных вод к коллекторам системы;
  3. Водопропускные или желоба для стока — отведение излишней влаги методом самотека.

Виды лотков для водоотвода

По форме и внешнему виду лотки ЖБИ для отвода влаги бывают следующего вида:

  1. Параболические;
  2. Трапециевидные;
  3. П-образные;
  4. П-образные и в форме трапеции с округлым желобом.

В зависимости от того, в каких условиях будет производиться эксплуатация, различают сплошные лотки и изделия с вертикальным водостоком. Также лотки такого назначения могут быть цельными и сборными с различными типоразмерами.

Решетка позволит надежно защитить сток от засоров

Маркировка изделий такого типа содержит букву «Л» и два числа:

  • 1 число – номер серии;
  • 2 число – параметры вертикальной нагрузки, на которую рассчитано изделие.

Бетонные дорожные лотки также различаются по способу производства.

В зависимости от данного признака они бывают:

  1. Изготовленные методом вибропрессования;
  2. Изготовленные методом вибролитья.

Лоток для прокладки теплотрасс

Укладка труб теплопровода

Специализированные ЖБИ каналы позволяют защитить трубы теплоснабжения от процессов коррозии, грызунов и теплопотерь.

Эти каналы бывают двух видов:

  1. КЛп – лотки, конструкция которых предусматривает установку съемной крышки;
  2. КЛс – конструкции представляет собой лотки сверху и снизу канала, соединенные между собой швеллерами.

Ранее для этих целей использовались кирпичные конструкции, но ЖБИ изделия обладают неоспоримым рядом преимуществ в сравнении с ними:

  • Легкость монтажа;
  • Невысокая цена;
  • Высокие несущие показатели;
  • Возможность установки в сейсмоактивных зонах, на слабом грунте и почвенных водах;
  • Устойчивость к негативным погодным условиям;
  • Устойчивость к переменам температурного режима;
  • Большой вес, обеспечивающий конструкции неподвижность;
  • Большой эксплуатационный период;
  • Экологическая безопасность;
  • Устойчивость к процессам ржавления и коррозии.
