Установка водоотводных лотков своими руками на участке: виды, примеры +Видео

Преимущества поверхностного водоотвода по сравнению с дождеприемниками

Устройство поверхностного водоотвода предполагает использование отдельных лотков, которые стыкуются между собой. Лотки покрывают по периметру всю поверхность, с которой должна отводиться вода. Сверху каналы закрываются решетками, призванными оградить проходы от засоров смываемым в них мусором. Такие системы допускают безопасное передвижение по территориям пешеходов и транспорта.

Кроме поверхностных водоотводов, твердые поверхности также могут оборудоваться системами точечного дренажа (дождеприемниками). Точки приема воды располагаются равномерно на осушаемой территории. Они соединяются между собой подземными трубами, обеспечивающими отвод воды в канализацию.

Поверхностный линейный водоотвод из пластиковых лотков по сравнению с дождеприемниками обладает следующими преимуществами:

  • установка такой системы более выгодна с финансовой точки зрения, так как работа по установке лотков проходит проще и быстрее. Также требуется меньшее количество материалов для создания водоотвода на поверхности;
  • возможность прокладки лотков практически в любом месте на твердой поверхности. Точечный же дренаж имеет ограничения по местам расположения в связи с наличием подземных коммуникаций;
  • водоотвод на поверхности легче монтировать;
  • не требуется создания внешних уклонов в сторону дождеприемников. Поверхность остается ровной и пригодной для передвижения людей и транспорта.
  • обслуживание поверхностных лотков в несколько раз проще, нежели уход за системой точечного дренажа.

Читайте о видах систем водоотвода в другой статье: Дренаж вокруг дома.

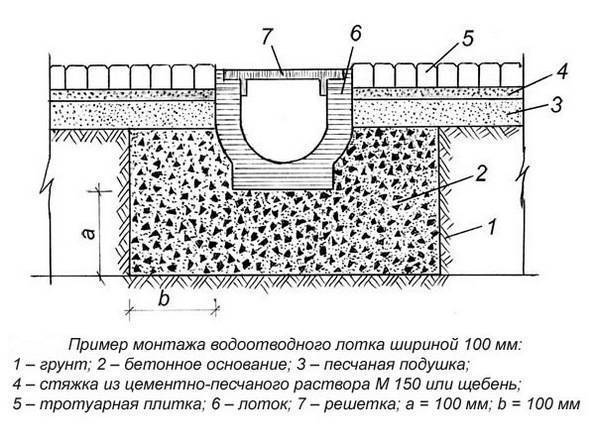

Пример поверхностного водоотвода с помощью лотков

Устройство формы для заливки

Чтобы выяснить, как сделать цементные лотки отвода воды, нужно разобраться в принципе их действия. В осеннюю пору и зимний период на участок около дома либо дачи выпадает большое количество осадков. Потом они растекаются по прилегающей территории, затопляя низины, создавая сырость в подвальных помещениях и портя отделку стен. В случае если же около частного дома имеется верно сделанные цементные лотки, то вода будет уходить по ним и после этого отводиться прочь, не создавая неприятностей на участке.

Как сделать так, дабы вода по лотку отводилась быстро и без задержек? Имеется вывод, словно бы траншея с уклоном в 30° разрешит воде уходить быстро. Не смотря на то, что это так, траншея с таким уклоном скоро размоется и после этого обвалится. Изготовление цементных лотков – лучший вариант, потому, что они не опасаются жидкости и превосходно справятся со своей задачей. Такие лотки возможно купить в магазинах, а возможно и сделать своими руками. Как – рассмотрим ниже.

В чем преимущества цементных лотков, каковые сделаны лично вами? Во-первых, это экономия. Не смотря на то, что сделать их не весьма легко, но это будет дешевле, чем брать такие лотки заводского производства в магазине. Во-вторых, это личные размеры, поскольку кое-какие лотки из магазина нужно будет разрезать, в случае если будет поворот водосточной траншеи, а дома возможно залить лотки нужной длины и формы.

Кстати, о форме. Оптимальной считается полукруглая форма, по которой вода проходит фактически без сопротивления. Но, потому, что такую форму сделать непросто, лотки значительно чаще делают по следующей схеме. Из досок либо страниц ламинированной фанеры толщиной 10–15 мм изготавливают конструкцию П-образной формы. Для придания прочности щиты в опалубке скрепляют уголками металлопроката.

В то время, когда основная часть опалубки сделана, готовят формовочную часть, которую делают из трубы, распиленной пополам вдоль

Принципиально важно, дабы поверхность применяемой трубы была гладкой, потому, что благодаря ей будет формироваться полукруглая часть лотка, по которой и потекут сточные воды. оптимальнее сделать хотя бы 10 таких опалубок, в противном случае процесс заливки лотков для всего отвода воды может затянуться на неизвестное время

Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая. На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее.

Монтаж

Установка водосточной системы состоит из нескольких этапов. Соблюдение всех правил и требований позволяет исключить распространенные ошибки, которые часто совершают новички. В первую очередь потребуется произвести расчеты водосточной системы. В этом поможет изготовление детальной схемы кровли, на которой будут присутствовать все углы и параметры склона.

Руководство по установке водоотлива своими руками:

  • Монтаж водостока своими руками следует начинать с фиксации воронки по углам здания либо в центре ската. После этого можно приступать к установке креплений под желоба.
  • Крепление должно устанавливаться на расстоянии, которое не превышает два сантиметра от воронки. Фиксаторы будут выступать в качестве держателей.
  • Жидкость должна беспрепятственно стекать к воронкам, поэтому желоб должен устанавливаться под небольшим углом к горизонтали. На каждый метр желоба должен соблюдаться уклон в 3-4 мм. Проверка наклона производится с помощью строительных отвесов или уровня с капроновой ниткой.
  • Исходя от размещения водосточной воронки уклон может идти от центра к краю или от одного края к другому.
  • Когда все фиксаторы закреплены на скатах, можно приступать к вставке желобов. При помощи соединителей производится стыковка элементов друг с другом, с воронкой и переходниками углового типа.
  • Обычно в комплекте с соединителями присутствует уплотнительная резинка, которая не позволяет воде просачиваться в щели. Если резинки в комплекте нет, потребуется приобрести ее отдельно и монтировать в каждый соединитель. На расстоянии в два сантиметра от соединителя потребуется монтаж фиксаторов.

  • Если длина желоба превышает нужное значение, потребуется разрезать деталь с помощью ножки по металлу. Данный инструмент используется для работы с любыми системами, даже если используются пластиковые детали.
  • Место разреза нужно обработать наждачкой. На поверхности не должны присутствовать никакие торчащие куски материала. После обработки желоб следует установить в крепление.
  • Затем нужно приступить к монтажу водосточной трубы. Изначально к поверхности стен прикрепляются специальные хомуты. Шаг расположения хомутов должен составлять один метр. После фиксации в них необходимо вставить саму трубу.
  • В случае, когда край кровли располагается на большом удалении от стен, потребуется использование универсального колена.
  • Колена дают возможность придвинуть трубу к стене и качественно ее зафиксировать. В нижней части трубы устанавливается отлив, который должен быть направлен от стен, чтобы позволить воде стекать в дренажную систему, колодец. Для этого потребуется оборудованная ливневка.
  • Подобная схема подойдет для установки водосточных систем из пластика и металла.
  • Если рядом с домом растут деревья, осенью водостоки могут засоряться листвой. Если своевременно не убирать листья, во время первых морозов образуется плотный комок, который не позволит воде стекать с крыши. Чтобы избежать подобной ситуации, потребуется монтаж специальных решеток-листоуловителей.

Правила монтажа

Укладка пластиковых лотков не предполагает каких-либо специфических нюансов, поэтому технология выполнения монтажа довольно проста даже для простого обывателя, не имеющего практического опыта обустройства системы отводы влаги. В первую очередь, следует подробно изучить схему устройства водоотвода и выполнить необходимые замеры. Пластиковые лотки подбираются с учетом типа грунта, где предполагается установка изделий.

Определившись с особенностями среды, где будет эксплуатироваться конструкция, уже станет достаточно просто подобрать необходимый размер лотка и нужный уровень пропускной способности продукции.

Для проведения монтажа потребуются следующие изделия и инструменты:

  • лотки с решетками;
  • бетонный раствор;
  • лопата и ножовка;
  • пила, молоток, акриловый герметик.

Чаще всего систему водоотвода устанавливают по периметру здания, расположенного на территории, однако, это совсем необязательно. Приступая к рытью траншеи, стоит учитывать необходимость создания бетонной подушки на дне. При укладке лотков необходимо учесть, что решетка должна располагаться немного ниже уровня основания, примерно на 5–6 см. После выполнения работ по созданию траншеи, в ней заливается подушка из бетона, высота которой должна составлять не менее 10 см.

Водоотводные лотки укладываются в центре канала, закрываются решетками и обтягиваются пленкой для того, чтобы убрать лишний бетон по краям. Между лотком и стенками каналов отливают опоры из бетона. На угловых стыках элементов образующиеся зазоры в креплениях обрабатываются при помощи герметика.

При обустройстве системы водоотвода, над которой впоследствии будет уложен асфальт, все каналы стоит укрыть ДВП. При проведении регулярной чистки и осмотра системы отвода влаги грамотно обустроенная конструкция сможет прослужить не одни десяток лет.

О том, как установить водоотводные пластиковые лотки своими руками, смотрите в следующем видео.

Что представляет собой поверхностный водоотвод

Поверхностное водоотведение особенно в сочетании с дренажной системой избавляют улицы, дворы от грязи, луж, предотвращают закисание корневой системы зеленых насаждений. Скрытый декоративными решетками, бетонный водоотводный лоток не бросается в глаза, и «работает» незаметно.

Края лотков усиливаются стальными/чугунными уголками

Линия водоотведения представляет собой вереницу состыкованных друг с другом лотков. Сопутствующими элементами системы являются пескоуловители, водоприемные решетки, вертикальные водосливы, крепеж.

Изготовление методом вибропрессования придает изделию:

  1. Монолитность, усиливающую его гидрофобные свойства и механическую прочность.
  2. Гладкую внутреннюю поверхность, предотвращающую заиливание.

Крышки на лотки производятся из чугуна с графитовыми добавками, медных сплавов, стали катаной/нержавеющей, армированного бетона, полимербетона. Надежная фиксация решетки достигается с помощью запорного механизма/большого веса изделия.

Бетонный желоб во дворе: за и против

Обустройство водоотведения на дорогах, мостах, объектах народного хозяйства выполняется с помощью специальной техники. Возникает вопрос, имеет ли смысл затевать такую тяжелую долгую работу на собственном дворе?

Бетонные арыки придают ландшафту сказочный вид

Достоинства:

  1. Ливневый бетонный лоток устойчив к любому напору воды;
  2. Нечувствителен к перепадам температуры, разного вида нагрузкам;
  3. Материал нейтрален к агрессивной среде;
  4. Долговечность и неприхотливость системы;
  5. Ремонт асфальта/плитки не требует разборки желоба.

Бетонная ливневка незаменима во дворе

Также бетонный лоток имеет неудобства, которые можно назвать характерными:

  1. Предназначен только для линейного водоотвода.
  1. Тяжелые лотки потребуют транспорта для привоза, монтажа системы.
  2. Трудоемкий монтаж.

Стоимость одного лотка колеблется в среднем от 200 до 900 и выше рублей (цены актуальны на весну 2017 года). Цена на бетонный желоб зависит от нескольких параметров:

  1. Размеров лотка;
  2. Наличия вертикального водослива;

Лоток с вертикальным водосливом

  1. Материала решетки;
  2. Количества перекупщиков.

Осушение участка вокруг дома своими руками

Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.

Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.

Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.

На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.

Лотки водоотводные из железобетона

Выбирая лоток водоотводный бетонный для любой системы, сначала необходимо тщательно изучить все плюсы и минусы изделия, технические свойства, особенности эксплуатации, правила монтажа, разновидности и т.д. Все это поможет правильно выполнить расчеты и смонтировать качественную, надежную и долговечную систему.

Разновидности

Лотки бывают разными по назначению. Несмотря на то, что все они созданы для отвода воды и предполагают определенную стандартную конструкцию, при выборе изделия для конкретной системы нужно рассмотреть все варианты.

Бетонные водоотводы по назначению:

  • Ливневые – используются для монтажа каналов по сбору и отводу атмосферных осадков с территории.
  • Водопропускные – секционные каналы, созданные для самотёчного отведения вод разного типа.
  • Дренажные лотки – актуальны для использования в конструкциях оснований, цокольных/подвальных этажей.
  • Телескопические – осуществляют отвод воды со склонов, мостовых сооружений.
  • Прикромочные – удаляют лишнюю воду от проезжих частей к кюветам.
  • Канализационные – используются для транспортировки стоков к коллекторным канализационным системам.

Водоотвод бетонный может быть выполнен в двух модификациях – сборным или цельным. Оба варианта могут быть двух форм: в виде плиты перекрытия параболической или трапециевидной плоской формы, а также в формате П-образной скобы с круглым либо прямоугольным желобом. Все открытые лотки требуют докомплектации специальными защитными решетками.

Водоотводные лотки бетонные с решетками или без выпускаются в больше, чем 150 типоразмерах, обозначаются буквой Л (лоток) и двумя цифрами через дефис: первая отображает номер серии в диапазоне 1-38, вторая указывает на максимально допустимое значение вертикальной нагрузки на лоток (выраженное в кН/м).

Дополнительно за буквой Л производители могут указывает свои символы, которые обычно расшифровываются в прайс-листах. Так, Лдр – это дренажный лоток, Лд – доборный (уменьшенной длины, что позволяет более удобно выполнять завершение трассы) и т.д.

Преимущество ЖБИ изделий

Бетонный лоток для отвода воды производится в соответствии с ГОСТом 21509-85 по технологии вибропрессования. В производстве используются марки бетона от М200 до М400 (в редких случаях, обычно чуть меньше). Каналы получаются плотно структурированными и прочными, стойкими к различным негативным факторам, перепадам влажности/температуры, жаре/морозу.

В конструкции могут присутствовать деформационные швы (обязательно заделанные битумной мастикой в качестве гидроизоляции), что делает изделия более стойкими к механическим воздействиям. В состав бетона вводят пластификаторы, которые существенно повышают показатели морозостойкости, влагостойкости, стойкости к коррозии. Также дополнительная прочность лотков обеспечивается арматурным каркасом из стальных стержней классов А-I и А-III.


Основные преимущества бетонных лотков для воды:

  • Полная водонепроницаемость.
  • Высокий уровень стойкости к разным агрессивным воздействиям.
  • Усиление металлов, что повышает прочность.
  • Стойкость к перепадам температур, морозу и жаре.
  • Способность принимать и отводить большие объемы воды.
  • Стойкость к механическим повреждениям, вибрации.
  • Эстетичный вид.
  • Простой и быстрый монтаж.
  • Длительный срок эксплуатации.
  • Сравнительно невысокая стоимость.
  • Универсальность применения лотков для самых разных систем.
  • Гладкая поверхность, за счет чего осуществляется отвод не только воды, но и мусора.
  • Экологическая чистота и безопасность в эксплуатации.
  • Отсутствие необходимости в реализации больших объемов земляных/монтажных работ, благодаря чему лотки часто используются в монтаже водосливной системы в частных домовладениях.

Недостатков у изделий достаточно мало: большой вес (что в определенной мере повышает временные, финансовые и трудозатраты на монтаж), немалая стоимость транспортировки, потеря всех основных характеристик при несоблюдении производителем технологии.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

  • Сточные
  • Коробчатые
  • Щелевые
  • Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

  1. Металл
  2. Чугун
  3. Пластик
  4. Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

  • Определению системы водоотвода
  • Схеме расположения каналов, точек забота и мест сброса воды
  • Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

  1. тип грунта;
  2. вид поверхности;
  3. уровень подземных вод;
  4. схеме расположения различных построек, сооружений, дорожек, клумб;
  5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.
