Типы дренажных колодцев, как устроить колодцы, типы колец из бетона

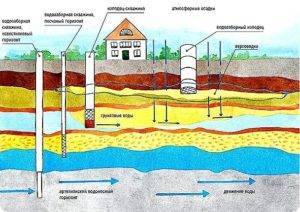

Виды дренажа

Хотя часто используется термин «дренажный колодец для канализации» на самом деле существует несколько разновидностей таких конструкций. Они отличаются друг от друга, в первую очередь, предназначением. Кроме того, резервуары могут быть сделаны из разных материалов и иметь разные размеры. А вот устройство дренажного колодца в общих чертах во всех случаях будет одинаковым. Все виды таких конструкций — это специально обустроенная шахта или емкость, и в большинстве случаев ее дно изолируют. В эту емкость подводят трубы дренажной канализации. Верх колодца закрывают люком.

Прежде всего, следует выделить смотровые колодцы для дренажа. Они необходимы для того, чтобы регулярно проводить плановые осмотры канализации, для контроля состояния трубопровода, проведения ремонта (в случае такой необходимости) и прочистки труб. Ревизионный колодец (это его второе название) устраивают там, где есть риск заиливания системы. Размер конструкции должен соответствовать параметрам канализационной системы в целом. Если трубопровод небольшой, то диаметр смотрового колодца должен составлять 340−460 мм.

Для крупной канализационной системы ревизионный колодец должен быть побольше. Он может иметь в диаметре до полутора метров. Зачастую его оборудуют ступенями, по которым можно спускаться внутрь — для проведения ремонтных работ. Прочистка таких резервуаров осуществляется только путем промывания труб при сильном напоре воды (струю пускают под высоким давлением).

Еще одна разновидность — это накопительный колодец, который также называют коллекторным или водоприемным. Как и следует из его названия, он нужен для того, чтобы собирать воду и затем откачивать весь ее объем в сточную канаву. Накопительный колодец представляет собой емкость большого диаметра и объема. К ней подводится каждая труба дренажной системы. Такой резервуар нужно обустроить там, где не получится устроить фильтрующий колодец или другим способом обеспечить отвод собранных канализацией вод. Обычно накопительные колодцы стараются разместить за пределами участка.

Приемный бак в таких случаях оснащают электрическим насосом, с помощью которого откачивают накопившуюся воду, чтобы потом поливать ею сад или сбросить в водоем.

Еще один вид — фильтрующие колодцы. Их целесообразно устраивать там, где грунт не слишком влажный. Обычно такие участки располагаются довольно далеко от природных водоемов. Фильтрующий тип подходит для тех случаев, когда в сутки объем воды, которую нужно откачать, не превышает 1 кубометра.

Перепадной колодец канализации

Он может быть пяти видов:

• отводы шахты выполняются вверх и вниз;
• в виде стакана;
• с вертикальным водным гасителем;
• многоступенчатый вариант;
• с угловым переливным каналом.

Канализационный колодец из кирпича включает в себя:

1. Дно, с одноуровневой магистралью.
2. Стенки.
3. Открытый лоток.
4. Плиту перекрытия.
5. Защитный люк.
6. А также, стеновые скобы.

Для проведения работ и спуска обслуживающего персонала диаметр устройства должен быть более 1 метра.

Монтаж из бетонных колец

Более подробно о монтаже канализации из бетонных колец смотрите в этой статье. Изначально роется котлован по условиям выемки грунта под трубопровод. Выполнив земляные работы, укладывается подсыпка, которая формируется из щебня крупной или средней фракции.

Толщина подсыпки около 1500 мм. Этот элемент даёт возможность противостоять проседанию всей конструкции.

После проведения вышеуказанных мероприятий, монтируется слой гидравлической изоляции. Это может быть рулон или лист. На изоляционный слой накладывается опалубка для лотка. Возможна установка уже готовой плиты.

Следующий этап – это переход к строительству шахты. Колодцы, изготовленные из бетона, собираются в нулевом котловане, где ещё не установлены рабочие элементы.

Смотреть видео

Кольца укладывают на стяжки из цемента. Люки устанавливают в уже готовые отверстия. После полной сборки конструкции котлован засыпается грунтом.

Требования к монтажу канализационных строений

Установка выполняется в строгом соответствии со СНиП и регламентируется ГОСТ № 2080 90, где говориться, что нельзя допускать резких поворотов прокладки системы. Необходимо соблюдение углов входящих и выводящих патрубков.

1. Рабочие элементы изготавливаются из мелкозернистого бетона с соблюдением рекомендуемых стандартов.
2. Резервуар должен быть обустроен армирующими стержнями с целью равномерного распределения нагрузки и состоять из арматурной проволоки.
3. Перед установкой нужно подготовить рабочую схему и провести подготовительные работы, в которые входит расчистка площадки, удаление растительности, в том числе деревьев.

Это не полный перечень рекомендаций и рабочих условий, которые в полной мере, отражены в соответствующих документах.

Смотровые строения канализации из пластика

Всё большее распространение получают изделия из пластика. Их отличает простота сборки и экологически чистые материалы, используемые при производстве конструкций.

Смотреть видео

Важно, что пластик является долговечным рабочим материалом. Глубина канализационного колодца из пластика может быть разной

Поэтому, подбор необходимой конструкции, не вызовет у покупателя проблем. К тому же, стоимость комплекса более привлекательная по сравнению с традиционным изделием из бетона.

Самостоятельная установка смотровых конструкций

Да, такой вариант возможен. Но, монтаж своими руками, связан с определёнными затратами и объёмными подготовительными работами, которые своими силами вряд ли можно выполнить. Подводка системы к частному дому может существенно отличаться от общепринятых принципов. Это может быть связано с характером конструкции, залеганием грунтовых вод и структурой рабочего участка.

Принцип работ не отличается от прокладки промышленным способом. В интернете есть много обучающих видеороликов. Достаточно литературы технического характера. Поэтому, нет смысла, подробно, останавливаться на этом вопросе.

В заключение

Подводя итоги можно отметить следующее. Существует множество конструкций разного типа и назначения. В вопрос монтажа закладываются показания многих служб, и выбирается оптимальный вариант.

Изначально выполнятся бумажная работа: создаётся чертёж и по нему выполняется монтаж конструкции, который может изготавливаться из разных материалов.

Смотреть видео

Отметим, что в частном секторе всё больше используются готовые варианты, изготовленные из пластмассы. Допускается самостоятельная установка конструкций, при соблюдении ТУ и СНиП, с учётом существующих ГОСТов.

Разновидности мокрых колодцев

Существуют различные типы устройств, имеющих разное назначение и оснащающиеся дополнительными приборами.

Разновидности мокрых колодцев:

1. Сооружение поворотного типа. Обустраиваются по углам здания на поворотных узлах дренажной системы. Это обеспечивает эффективный отвод грунтовых вод от фундамента, что увеличивает срок службы основания и здания. Кроме того, через такие системы осуществляется ремонт поврежденных труб или прочистка засорившихся участков.
2. Ревизионный (также называется смотровым). Его устраивают в узлах, где сходятся отдельные магистрали. На длинных прямых участках труб такие колодцы рекомендуется ставить на расстоянии 15-20 м. При эксплуатации это даст возможность проведения профилактических мероприятий. Конструкции должны иметь большой размер, чтобы в них мог спуститься человек и у него оставалось пространство для выполнения работ.
3. Поглотительный. Представляет собой резервуар, устроенный на глубине до 3 м. В него попадает вода из дренажных магистралей, затем происходит ее впитывание в почву. Стандартно сооружения подходят для песчаных и супесчаных почв, на более плотных грунтах их ставить нецелесообразно. Конструкция считается обязательной, если отсутствует центральная канализация и нет подходящих методов утилизации жидкости. На дне устраивают фильтр из гравия или щебня. Сверху конструкцию застилают геотекстилем, а поверх укладывают слой почвы.
4. Накопительный. Представляет собой резервуар с герметичным дном. Он осуществляет сбор воды из подведенных к нему магистралей. Считается оптимальным вариантом для суглинистой и глинистой почв, обеспечивает запас воды для полива сада и огорода. Излишки жидкости из него откачивают, используя насос, и сбрасывают их в ближайший водоем.
5. Подвальный мокрый колодец. Используется для отведения лишней влаги из подвала. Его глубина составляет всего 60-70 см, но диаметр должен быть таким, чтобы можно было свободно разместить насос.
6. Фильтрующий. Нужен для утилизации воды с дополнительной ее очисткой. Это накопительные или поглотительные резервуары, которые расположены вблизи септиков. Вода, прошедшая через фильтрующий колодец, попадает в почву. В зависимости от степени очистки ее можно использовать для полива.

Конструкции классифицируют в зависимости от материала изготовления. Пластиковые конструкции, оснащенные готовыми отводами для труб, производят промышленным способом, используются также железобетонные кольца или кирпич.

Места расположения в зависимости от назначения

Установка ревизионных камер регламентируется строительными документами. Согласно СНиП смотровые пункты монтируют в местах поворотов, а также уклонов при изменении линейного трубопровода. И на стыке центральной линии дополнительных отводов.

Вывод канализационных систем для жителей частного сектора возможен при установке смотровых камер. На диаметр устанавливаемой трубы прямо влияет расстояние её укладки (линейного участка).

При длине трубопровода до 35 метров задействованы элементы диаметром 150 мм. Существует обратная зависимость. К примеру, если диаметр труб входящих в общую систему трубопровода 150 метров, то по условиям монтажа через 35 метров должен находиться смотровой колодец. Промышленная система контроля может в корне отличаться от аналогов, монтируемых в частном секторе.
