Дровянная печь булерьян с водяным контуром: отзывы, принцип работы

Котлы Бренеран Акватэн (видео)

https://youtube.com/watch?v=KcSdoGk5Pe0

Газогенераторная отопительная печка Бренеран Акватэн с водяным контуром может обогреть помещение самой разной площади. Так как смотрится она не очень эстетично, для ее расположения лучше обустроить отдельную котельную, после чего можно наслаждаться создаваемым ею домашним теплом.

Производством твердотопливного отопительного оборудования занимаются многие компании. Некоторые из них даже после многих лет деятельности так и остаются малоизвестными.

Другим удается с самого начала угадать чаяния потребителей и быстро стать знаменитыми.

К последним можно смело отнести немецкую компанию Energetec Gmbh.

Именно она занимается выпуском известной печи Булерьян с водяным контуром для отопления дома, с которой стоит познакомиться поближе.

Преимущества канадской печи булерьян

В пользу покупки этого оборудования говорят следующие аргументы – оно:

Идеально подходит для обогрева жилых домов, теплиц, гаражей, промышленных и складских помещений;
Легко устанавливается и демонтируется – для ее монтажа, требуется лишь наличие свободного места и соблюдение правил безопасности. При необходимости, это устройство можно быстро переместить в другую комнату;
Высокое КПД – канадская печь булерьян использует энергию древесных газов. Она разжигается раз в 12 часов и требует намного меньше топлива, чем камин, буржуйка или традиционная печь;
Экологичность – булерьян сжигает до 95% вредных газов. Он сохраняет оптимальную влажность воздуха, не сжигает кислород и почти не выделяет дыма (при правильном устройстве дымохода).
Безопасность – отопительные печи булерьян не раскаляются в ходе работы. В отличие от своих аналогов, они не способны взорваться, отравить людей газом или поджечь вещи в комнате (очаг изолирован герметичной дверью);
Простота – эксплуатация и обслуживание печи занимает минимальное количество времени и не требует больших усилий.

Канадская печь булерьян полностью автономна. Она не нуждается в электросети, газоснабжении или источнике воды. Ее можно успешно использовать в любом климате, регулируя уровень нагрева при помощи встроенного дросселя и нужного количества топлива. Срок службы данного устройства не ограничен. До наших дней дожило несколько тысяч моделей, проработавших 40 и больше лет.

Описание печи Булерьян

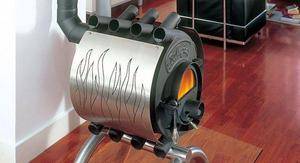

Печь Булерьян

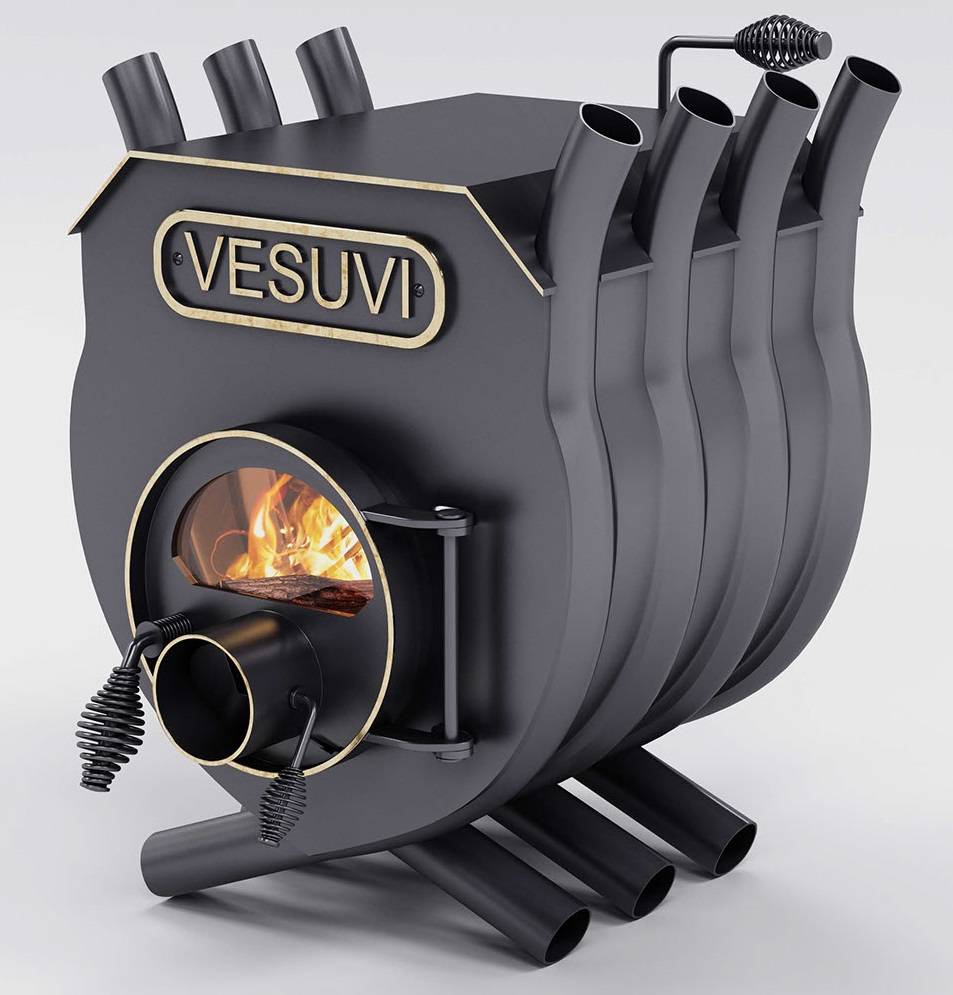

Печь Булерьян – это стальная конструкция цилиндрической формы со скрытыми внутри трубами, изогнутыми особым способом. Третья часть трубок выступает наружу. Дверца с поддувалом с поворотным дросселем плотно закрывается, создавая повышенную герметичность. Корпус оборудован двумя топочными камерами и шиберной заслонкой на выходе из топки, которая регулирует силу тяги.

Работает механизм по принципу классической буржуйки, но при этом отличается некоторыми особенностями. Холодный воздух, проходя по внутренним трубам, нагревается до нужной температуры и выходит из верхней части. За одну минуту печь способна пропускать через себя до 6 м3. Поверхность отопительного прибора при этом нагревается до 50°С, что делает ее безопасной в эксплуатации.

Печка Булерьян оборудована двумя камерами-топками. В первой тлеет топливо и вырабатываются газы, которые перемещаются в печную трубу, являющуюся второй камерой, где полностью догорают. Такая система сжигания делает механизм максимально экономичным с оптимальными показателями КПД 80%. Из-за тления хватает одной полной закладки топлива на 8 часов беспрерывной работы.

Основным рабочими материалами являются:

торф;
дрова;
пелеты;
щепа;
брикеты и отходы деревообработки.

Виды конструкций печей Булерьян

Сегодня на рынок вышло несколько конфигураций конструкций печи Булерьян. Характеристики у них приблизительно одинаковые, отличается лишь метод передачи тепла и назначение. Возможные варианты:

газогенераторные;
с водяной рубашкой;
с варочной поверхностью;
с обзорной дверкой;
для бань и саун.

Дело в том, что пламя в печи горит совсем непродолжительное время, а потом топливо только тлеет. Красоты в этом никакой нет, к тому же в печи постоянно есть сажа, ее наличие обязательно, полностью убирать не рекомендуется.

Каменка Булерьян для бани.

И даже в эти столь непродолжительные моменты смотреть на огонь не получается из-за того, что стекло становиться непрозрачным. Постоянно отмывать его от копоти занятие не самое приятное. Да и размеры печи Булерьян не позволяют установить большую обзорную дверь, только маленькое окошко, толку от которого никакого, а цена за единицу товара значительно увеличивается.

Газогенераторное оборудование – это стандартные печи, которые греют помещение через воздух, за счет его конвекции по специальным трубам-воздуховодам. Температура воздуха на выходе может достигать 110 градусов. От мощности зависит и площадь, которую может обогреть печь Булерьян. Установка в доме имеет свои особенности:

ножки или негорючая основа высотой от 10 до 20 см;
металлическая пластина перед дверкой 50х70 см;
от печи до стены из легковоспламеняющихся материалов должно быть не менее метра;
от печи до бетонной или кирпичной стены – не меньше 70 см;
от дымохода до стены – также не менее 70 см.

Перечень конструктивных элементов пиролизной печи Булерьян.

Печи с водяной рубахой работают по принципу твердотопливного котла. В них по полукруглым трубам циркулирует не воздух, а теплоноситель, обычно вода. Также читают: «Жидкость для отопления дома». Конструкция печей Булерьян с водяным контуром устроена таким образом, что не может отапливать помещение за счет конвекции воздуха, только нагрев теплоносителя. При этом эффективность оборудования снижается до 70%.

Печи с варочной поверхностью – это газогенераторные агрегаты с плоским верхом, в котором есть отверстия, закрытые металлическими блинами. Посуду можно ставить как на нагретую поверхность, так и в отверстия, через которые происходит прямой контакт с пламенем, металлические блины, естественно, предварительно нужно снять.

В печах для бани весь акцент идет на нагрев корпуса, который передает свое тепло камням. Для них есть специальные ниши. Конвекция воздуха в таких агрегатах не осуществляется. Дополнительно в конструкцию встроен бак, в котором греется вода для душевой.

Преимущества и недостатки печи

Преимущества печи:

Быстрота нагрева помещения. Температура настраивается за счет регулирования мощности, подходящего сорта древесины. В течение 2-3 часов помещение полностью нагревается.
Для квартиры достаточно иметь небольшой Булерьян, нужная температура постоянно поддерживается путем подкладывания дополнительных дров. Способна отапливать крупные помещения.
Равномерно разогревает площадь помещения, без остатков холодного пространства.
Не сушит воздух, сохраняется допустимая влажность в атмосфере, устраняет дым, сажу дома. Безопасное использование.
Имеет небольшой размер, обогревает объемную площадь. Регулирование температуры, в зависимости от желания, прогреваемой площади.
Быстро, равномерно обогревает жилое помещение.
Экономный расход топлива (дров). Одной закладки хватает до восьми часов.
Удобство в использовании, эксплуатации. В наличии удобная дверца, через которую загружаются дрова или другое топливо.
Не требует использования электроприборов, экономит электроэнергию, газ.
Высокая производительность благодаря двухкамерной топке.

Основные недостатки печи Булерьен:

Работа только на одном виде топлива – на дровах (хотя возможно использовать топливные пеллеты).
Большой процент потери генераторного газа, который не участвует в процессе горения.
Образование конденсата в виде твердых отложений внутри трубы. Дымоходную трубу необходимо обязательно хорошо утеплять.
Занимает достаточно много места.
Для получения пиролизного газа необходимы только сухие дрова.
При работе печи Булерьян происходит горение пыли, которая оседает на внешнюю поверхность корпуса.
Постоянное выделение дыма вследствие неполного сгорания дров. Для предотвращения интенсивного дымления трубу надо устанавливать высотой 3-5 м от поверхности земли.
При работе печи существует запах гари.

Система с радиаторами

Конструкция котла с водяным контуром идентична буллеру. Только нагревается здесь не воздух, а вода или антифриз. Циркуляция осуществляется естественным или принудительным способом. Жидкий теплоноситель подается в верхнюю точку системы, направляется к радиаторам, затем по обратке в печку, где установлен кран для слива.

При устройстве такой системы агрегат может быть установлен в любом месте здания, где можно вывести дымоход

Важно соблюсти минимальное расстояние до стены – 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, которые не деформируются от высоких температур

Модельный ряд, устройство и принцип действия

Ассортимент продукции компании Булерьян на рынке представлен широкой линейкой. Это печь Бренеран – представляющая собой металлическую емкость в которую вварены трубы для принудительной конвекции. Такие конструктивные особенности позволяют не только быстро прогревать воздух, но и плавно распределять его в помещении.

Акватэн Аква-Бренеран Газогенераторной Банной печью Отопительно-варочной Камином

Первый образец оснащен ТЭНом и является достаточно мощным нагревателем, применение которого возможно для системы отопления. Печь Булерьян с водяным контуром способна отапливать помещения объемом до 1000 м³, причем не только жилого, но и промышленного назначения. КПД у таких аппаратов может достигать 70%, а длительность работы составляет не менее 6 часов.

Устройство агрегата представлено двумя камерами: газификации (снизу) и дожигания газов (сверху). Также модель оснащена двумя регуляторами – мощности и газификатором. А нахождение труб непосредственно в топке гарантирует максимальный нагрев воды. Работать такая печь может только в открытой системе отопления, при этом подъем теплоносителя происходит самотеком.

Следующая модель – Аква-Бренеран может также использоваться для отопления любых помещений. Она способна работать на четырех видах твердого топлива, при этом использование дров допускает их укладку в топку круглыми чурками. При полном заполнении объема топки печь сможет беспрерывно работать от 6 до 8 часов.

Газогенераторное оборудование Булерьян – это самый маленький образец, способный пропускать через себя не более 4,5 м³ воздуха в минуту. При этом сама конструкция не накаляется в процессе работы. Как и предыдущие модели она оснащена двумя регуляторами.

Банная печь-каменка используется для создания комфортного микроклимата в частных парных. Она способна работать в различных режимах. Ее внешний кожух изготовлен из стали толщиной в 3мм, а у топки этот показатель достигает 5 мм.

Отопительно-варочная модель – смогла совместить в себе возможности работы газогенераторного оборудования и приготовления пищи. Она идеально справляется со своими функциями в местности где отсутствует газ и электричество. Ее мощности достаточно для обогрева помещения до 100 м³ при КПД в 70%.

Работает данная печь в двух режимах: горения – для приготовления пищи, и тления – для обогрева комнаты.

Камин Бренеран используется для отопления с возможностью наблюдения за самим процессом горения. Ничто не завораживает так, как живое пламя.

Поэтому данные печи чаще всего используются владельцами частных домов для создания в них особой атмосферы с нотками старины.Эти агрегаты изготавливаются из листовой стали или чугуна.

В нижней части их топки находятся колосники, под которыми устанавливается съемный ящик для золы. Топлива в камин помещают через дверцу.

Как выбрать котёл Бренеран

Производитель воздухогрейных отопительных печей торговой марки Бренеран, ЗАО Лаотерм, выпускает целый ряд теплогенераторов, отличающихся мощностью и особенностями конструкции. Для удобства выбора, все газогенераторное оборудование отделено в серию АОТ.

В линейке представлены модели для бытовых и промышленных условий эксплуатации, работающие практически на любом виде твердого топлива: дровах, пеллетах, отходах древесной и бумажной промышленности, за исключением коксующегося угля.

Модельный ряд отопительных котлов Бренеран

В модельном ряде компании ЗАО Лаотерм находится шесть базовых модификаций печи Бренеран. При выборе подходящего теплогенератора, следует ориентироваться на характеристики оборудования, указанные производителем в технической документации:

АОТ 19 – в конструкции присутствует 8 пар конвекционных труб. Мощность печи 35 кВт. Модель справляется с нагревом помещений с объемом 1000 м³. Общая масса конструкции без дров 240 кг. В топку можно загрузить топливо до 200 кг. Отопительная газогенераторная печь на дровах Бренеран, длительного горения АОТ 19, оптимально подходит для обогрева жилого здания, имеющего несколько этажей и комнат.

АОТ 16 – еще одна производительная печь, подходящая для обогрева помещений до 600 м³. Масса конструкции при пустой топочной камере достигает 190 кг, что при монтаже потребует изготовления фундамента. Модель оптимально подходит для промышленных целей. На основе печи Бренеран АОТ 16, устанавливают воздушное отопление нескольких изолированных друг от друга помещений.

АОТ 14 – в серии представлены два типа оборудования, отличающихся по наличию стеклянной дверцы из жаропрочного стекла. Модель со стеклом предназначена для установки под облицовку кирпичной кладкой, с имитацией под камин или русскую печь. Максимальная производительность 18 кВт, что более чем достаточно для полноценного обогрева помещений с 180 м² или объемом до 400 м³.

АОТ 11 – начиная с этой серии, производитель Лаотерм предлагает печи, более адаптированные для бытовых, чем промышленных условий. Небольшие габариты котла позволили уменьшить его вес до 100 кг, и при этом сохранить высокую производительность 11 кВт. Печь справиться с обогревом одной большой комнаты или зала с объемом 200 м³. Установив систему воздуховодов для отдельных помещений, котел АОТ 11 способен протопить целый дом с площадью около 100 м².

АОТ 08 – небольшая, габаритная, но при этом производительная печь, оптимально подходящая для обогрева неотапливаемых помещений: дач, гаражей, теплиц. Вес конструкции, при пустой топочной камере, составляет всего 70 кг. Для улучшенной циркуляции нагретого воздуха, на корпусе присутствует 7 конвекционных каналов. В серии предлагаются модели со стеклянной дверцей и без нее. Максимальная производительность 8 кВт, объем отапливаемого помещения 140 м³.

АОТ 06 – бытовые твердотопливные воздухогрейные котлы длительного горения на дровах Бренеран АОТ 16, предназначены для эффективного и быстрого обогрева помещений, с общим объемом до 100 м³. Модель с успехом используется для отопления отдельных комнат. Мощности печки не достаточно для подключения системы воздуховодов. В серии представлены модели со стеклянной и цельнометаллической дверцей.

Для удобства потребителей, компания Лаотерм, в полном названии моделей приводит типоразмеры печей, от 01 до 04. Этот параметр влияет на количество конвекционных труб и габариты конструкции.

Стоимость печей Бренеран

Цены на пиролизные отопительные котлы на твердом топливе Бренеран, делают приобретение подобного оборудования доступным практически для любой категории населения. Что влияет на себестоимость котла?

Производительность – самая мощная модель АОТ 19, обойдется около 38 тыс.руб, маленький бытовой теплогенератор всего в 10 400руб.

Наличие топочной двери со стеклянной вставкой – такая функция предусмотрена в моделях АОТ 06, 08, 11 и 14. Наличие вставки увеличивает стоимость конструкции, приблизительно на 1000 – 1500 руб.

Производитель печей специально поддерживает одинаковую стоимость для печей во всех фирменных магазинах компании, чтобы уменьшить вероятность приобретения суррогата. По заверениям представителей Лаотерм, печь по более низкой стоимости, является подделкой.

Установка печи

Когда установка печи завершена, ее необходимо подключить к системе отопления. При выполнении монтажных работ специалисты советуют применять трубы со слоем армирования. Использование таких изделий исключает их деформацию при воздействии высокой температуры. К тому же для такой системы отопления они подходят лучше всего.

Когда монтаж элементов системы отопления завершён, проводится такая процедура, как опрессовка. Потом выполняется заполнение водой всей системы. После этого печь можно запустить, а затем следует понаблюдать за ее работой. Если при монтаже не было допущено ошибок, то оборудование будет работать исправно, не доставляя проблем владельцу.

Но даже при использовании в доме такого оборудования не нужно забывать про безопасность. Для этого стену, возле которой будет выполняться установка печи, следует обработать несгораемым материалом. Он наносится на поверхность стены выше верхней точки печи на 1 м.

Типы печек Аква Бренеран

Завод изготовитель котлов Акватэн Бренеран, ЗАО «Лаотерм», разработал и выпустил несколько базовых модификаций газогенераторных печей с водяным контуром. Преимуществом моделей является высокий КПД, наличие электрического ТЭНа, позволяющего продолжить обогрев помещения после того, как перегорит все твердое топливо.

При необходимости печка доукомплектовывается бойлером косвенного нагрева, обеспечивающего нужным количеством горячей воды.

Модельный ряд твердотопливных газогенераторных печей российского производства Бренеран Акватэн представлен следующими модификациями:

АОТВ 06 – модель, в серии теплогенераторов Бренеран с наименьшей мощностью. Производительности достаточно всего для 100 м³, практически для одного помещения с 30-40 м². Вес оборудования всего 86 кг, что существенно облегчает установку и монтаж печи Аква Бренеран АОТВ 06.

При выборе дровяной отопительной печи длительного горения с водяным контуром Бренеран Акватэн, обращают внимание на ее производительность. В технической документации указывается объем теплоносителя и фактическая отапливаемая площадь.

Сколько стоит Бренеран Акватэн

Стоимость печки Бренеран Акватэн несколько выше, чем у моделей, не имеющих водяной «рубашки» и зависит от типа модели и ее мощности.

АОТВ 16 и 19 – за полупромышленные модели придется выложить 45 и 55 тыс. руб. соответственно.

Полная стоимость на пиролизные котлы на твердом топливе длительного горения Бренеран Акватэн рассчитывается, в зависимости от необходимой дополнительной комплектации. Дополнительно принимают в расчет оплату монтажных работ, подключения к системе отопления и т.д.

Преимущества водяного отопления от Бренерана

У газогенераторных печей Бренеран существует несколько весомых преимуществ перед аналогами, использующими принцип воздушного обогрева.

Простой монтаж. Имеет смысл ставить модификацию печи Бренеран с подключением системы водяного отопления, если нет желания и возможности подключить газовое отопление. Модель Акватэн обеспечивает максимальное удобство эксплуатации. При необходимости, может работать в режиме антизамерзания. Электрический ТЭН нагреет теплоноситель до необходимой температуры.

Недостатки водяных котлов Бренеран

Недостатки у котлов Бренеран Акватэн конечно есть, но так как они незначительны и уступают перед преимуществами, о них практически ничего не сообщается ни на строительных форумах, ни на других сайтах. Но судя по нескольким комментариям, которые удалось найти, проблемы печи следующие:

Акватэн присущи недостатки всех газогенераторных моделей. На характеристики и производительность влияет качество топлива, ошибки при монтаже дымоходной трубы.

Если установка выполнена в согласии со всеми рекомендациями производителя, эксплуатация печки будет практически беспроблемной.

Мнение специалистов о печи «Булерьян Кантри» (тип 00)

Данная печь «Булерьян» отзывы специалистов имеет разные. Как отмечают некоторые эксперты, корпус у этой модели довольно прочный. В данной печи производители использовали сталь марки 08КП. Дополнительно многих радует то, что труба отвода идет без овализации. Также на ней нет никаких мест с сужениями. При этом диаметр трубы равняется 57 мм, что обеспечивает высокую производительность.

Также специалисты отметили высокое качество сварки на печи. Как утверждают производители, все детали устройства были изготовлены на специальном станке для плазменной резки. Если в печи загружать дрова или уголь, то их хватит примерно на 7 часов. Топка устройства полностью закрыта. Теплообменник при этом также изготовлен из стали. В целом модель считается недорогой, поэтому все печи серии «Булерьян 00» отзывы имеют по большей части положительные.

Виды теплоносителя для Бурельяна

Булерьян с водяным контуром для отопления дома использует не только чистую дистиллированную воду, но и специальный антифриз, воду с незамерзающими добавками:

Вода. Такой тип теплоносителя является основным, он чаще всего используется для отопления дома в течение всего сезона. Заливать можно только очищенную воду, жидкость, насыщенную металлами, использовать категорически нельзя. Дополнительно потребуется система фильтрации для предотвращения засорения труб контура.
Антифриз, использование незамерзающих добавок. Такая жидкость обычно используется, если отопление будет нерегулярным, то есть периодически печка будет выключаться. Теплоноситель этого типа рекомендуется использовать для зданий, находящихся в суровых климатических условиях, при частых заморозках. Но цена отопления будет достаточно высокой, объем жидкости для контура потребуется на уровне 150 литров и больше.

Принцип работы

С 2005-го года эти агрегаты выпускаются под маркой Breneran.

В России производством этих печей по лицензии Energetec занимается компания ЗАО «Лаотерм». По сути своей печи данной марки являются газогенераторными конвекторами.

Газогенерацией или пиролизом называется процесс выделения так называемого древесного газа из нагретой до состояния тления древесины. Чтобы топливо не загорелось, камеру, где оно находится (ее называют газогенераторной), делают герметичной, предотвращая таким образом попадание внутрь свежего воздуха.

Древесный газ является смесью различных газов, часть из которых, например, метан, способна гореть. Через отверстия в перегородке эта смесь поступает во вторую камеру (камеру дожигания), где и осуществляется ее сжигание. В большинстве современных котлов этого типа камера дожигания расположена ниже газогенераторной, что позволяет поддерживать в последней столь необходимую для полноценного пиролиза высокую температуру.

Но создатели Булерьяна с целью упрощения конструкции поступили наоборот – внизу поместили именно камеру газогенерации. По этой причине КПД печи не превышает 80% (при наличии экономайзера), тогда как у других газогенераторных котлов этот показатель достигает 90% – 93%.

Теперь рассмотрим вторую часть названия – слово «конвектор». В принципе, конвекция имеет место при работе любого твердотопливного теплогенератора. Но конвекторы прогревают воздух намного быстрее обычной печи. Они снабжены вертикально установленной и открытой с обеих сторон трубой, которая проходит прямо через топку. Воздух в этой трубе разогревается гораздо сильнее, чем от корпуса, и благодаря явлению конвекции мощным потоком устремляется вверх.

Принцип работы печи Булерьян

На первый взгляд складывается впечатление, что внутри печи установлен производительный вентилятор. Холодный воздух засасывается в трубу снизу.

Конвектор очень эффективно обогревает помещение, в котором находится, но обеспечить комфортную температуру в соседних помещениях он не в состоянии. Чтобы сделать свое детище более функциональным, разработчики выпустили модель с водяной рубашкой. Прежде она называлась «Аква-Булерьян», теперь – «Бренеран-АкваТЭН».

Наличие водяной рубашки (теплообменника) позволяет подключать теплогенератор к водяной системе отопления.

Буквы «ТЭН» присутствуют в названии не случайно: модель оснащена электронагревателем, который не даст теплоносителю замерзнуть, если пользователь по какой-либо причине забудет подложить в топку дрова.

Как устроена печь булерьян

Устройство печи булерьян представляет собой симбиоз твердотопливного котла длительного горения и буржуйки. Оно состоит из:

Топки цилиндрической или каплевидной формы;
Нескольких (обычно трубок, изогнутых по синусоиде. Они располагаются внутри корпуса и выступают наружу лишь на 1/3 своей длины. Данная конструкция теплообменника – это главная особенность печи и предмет гордости канадцев;
Круглой или квадратной трубы, шибера, дымохода.

Устройство и принцип работы печи

В основе принципа работы булерьяна лежит уникальное строение топки, состоящей из 3 отсеков:

В нижней части печи устанавливают стальную решетку, толщиной в 4-5 мм и больше. Данный отсек используется для хранения и перегорания топлива;
Ее верхний отсек отделяется стальным листом с небольшими отверстиями, улучшающий воздухообмен. В ней расположены специальные впрыски воздуха, при помощи которых происходит полное дожигание древесного газа;
Все остальное пространство используется как вторичная камера, в которой догорают газы, выделяющиеся при горении топлива.

Еще одной важной деталью является герметическая дверка. Она препятствует оттоку тепла и обеспечивает максимально высокий КПД

Вместе с ней монтируют патрубок, выполняющий функции поддувала при помощи встроенного поворотного дросселя.

Заключение

Для обогрева помещения можно использовать различные отопительные установки. В последнее время популярность набирает булерьян с водяным контуром. По внешнему виду этот котел имеет свои особенности эксплуатации и монтажа. Прежде чем приобретать его в качестве главного компонента своей системы отопления, необходимо ознакомиться с его преимуществами и недостатками.

Следует понять, выгодным ли будет использование в своем жилище этой установки. После приобретения необходимо подумать о качественном монтаже. Если вы сомневаетесь в том, что сможете правильно выполнить установку этой печи и грамотно подключить ее к водяному контуру, то в этом случае лучше всего прибегнуть к помощи специалистов.
