Как собрать и установить дымоход из нержавейки — конструкция и соединение, правила монтажа и схема установки, видео, герметизация, как чистить и что делать если дымоход прогорел

Методы сборки дымохода из нержавейки

Существуют два основных подхода к сборке дымохода под газовый или твердотопливный котел либо дровяную печь: по конденсату и по дыму. Они имеют существенные отличия:

Вид сборкиПо дымуПо конденсатуКогда используетсяПри наличии в системе тройникаЕсли в системе нет нуждыустанавливать тройникОсобенности сборки дымоходаДо тройника каждая часть надеваетсяраструбом на предыдущую, а послетройника каждая часть устанавливаетсяв раструб предыдущейКаждая последующая частьдымохода устанавливаетсяв раструб предыдущей части

Если вы испытываете сомнения в том, какой именно вид сборки стоит выбирать, необходимо обратиться к специалистам в этой отрасли за консультацией.

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

  • внутренней трубы, по которой и отводится дым;
  • слоя негорючего утеплителя, как правило, базальтовой ваты;
  • внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

  1. Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
  2. Трубы, проходящие внутри жилых и общих помещений, нуждаются  как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
  3. Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.

Распространенные ошибки монтажа

Если труба коаксиального дымохода устанавливается непрофессионалом, есть риск нарушить технологию, а неправильный монтаж приводит к проблемам в эксплуатации котла и дымоотвода. Рекомендуется весь комплекс работ доверить лицензированным специалистам.

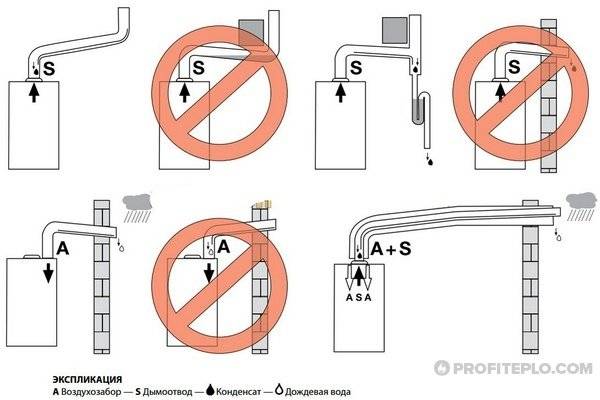

Ошибки при монтаже

К наиболее распространенным ошибкам относится:

Неправильные расчеты допустимой длины трубы. Чем длиннее канал, по которому движутся дымовые газы, тем сильнее они остывают и на выходе уже не могут нагревать входящий воздух. При этом повышается количество конденсата и в морозные дни он намерзает на стенках оголовка, образует сосульки. Это оборачивается снижением тяги, ухудшением работы котла и может привести к попаданию угарного газа в помещение, если выходной канал трубы будет полностью закупорен.
Недостаточный уклон длинной горизонтальной трубы. Если уклон в сторону сборника конденсата на длинной трубе недостаточен, выше риск его замерзания на оголовке.
Отсутствие сборника конденсата на длинной горизонтальной или на вертикальной трубе

Если дымоход, проходящий через стену, короткий, дымовые газы не успевают остыть настолько, чтобы сконденсировалась влага, а при большой длине трубы важно предусмотреть монтаж тройника со сборником влаги, иначе она будет попадать в камеру сгорания котла, снижая КПД агрегата.
Несоблюдение норм пожарной безопасности при монтаже дымохода через деревянные конструкции. Оголовок трубы должен располагаться не ближе 60 см от деревянной стены.
Отсутствие антиобледенителя, диафрагмы ветрозащиты у горизонтального дымохода.

Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования.

Видео по теме:

Дополнительные особенности дымохода для котла на твердом топливе

Нужно, чтобы его труба хотя бы на 70 см поднималась над коньком

При этом важно не закрывать ее грибком (зонтиком), иначе сажа станет оседать на ее стенках и проедать ее. Соединять сэндвич-колени и подобные им элементы стоит под углом в 45°, чтобы предотвратить опрокидывание тяги. И какую угодно шахту (газосиликатную, кирпичную или керамзитобетонную) необходимо гильзовать дымоходом из нержавеющей стали

И какую угодно шахту (газосиликатную, кирпичную или керамзитобетонную) необходимо гильзовать дымоходом из нержавеющей стали.

Канал должен быть выложен из материала с особенно высокой термостойкостью. Учитывайте, что при горении дров или угля температура отходящих газов может не должна превышать 300°C и даже значительно превышать эту отметку. Значит, требуется, чтобы стенки рукава выдерживали самый серьезный жар.

Кроме того, дымоходные трубы для твердотопливных дровяных котлов должны соответствовать следующим требованиям. Способностью противостоять негативным факторам воздействия: конденсату и высокой температуре.

Материал канала в процессе нагревания должен противостоять разрушительному воздействию влаги и содержащихся в ее составе кислот и прочих агрессивных примесей, и не выделять никаких летучих соединений.

Надежность

Ресурс работы по-настоящему хорошей системы отопления измеряется не годами, а десятилетиями, в течение которых она остается безопасной. Чтобы обеспечить столь высокую долговечность, необходимо не только грамотно организовать вывод отходящих газов, но и выбрать современный нагревательный агрегат и правильно его подключить.

Тяга

В том случае, когда она окажется недостаточной, на внутренних стенках дымовых труб для твердотопливных котлов будет оседать сажа, постепенно забивая проход и не давая таким образом газам выйти наружу в полном объеме. Если проблему не исправлять, продуктов горения будет оседать все больше, и рано или поздно настанет момент, когда они пойдут внутрь дома, что чревато отравлением жильцов.

Данное явление возникает за счет разности температур и атмосфер, когда воздух стремится в зону пониженного давления. Силу тяги можно частично повысить за счет принятия грамотных конструкторских решений, ведь она зависит от следующих факторов:

  • длина вертикального участка;
  • количество поворотов и загибов, и угол их наклона.

Их число в целом не ограничивается какими-либо правилами. Но стоит помнить о суммарной величине горизонтальных проекций всех наклонных поверхностей от оси входа из котла в дымоход (по нижней точке) до оголовка на крыше (в верхней). Сумма не может превышать двух метров. Оптимальная высота дымоотвода от колосника до оголовка — 5 м, при наличии горизонтальных участков, уклон которых доходит до 45º, высоту увеличивают на число их продольных проекций.

В общем случае, чем прямее шахта, тем лучше проходимость отходящих газов, стабильнее тяга, и наоборот

Поэтому так важно не допускать переходов под углом 90°. В исключительных случаях разрешается использование одного перехода. А горизонтальный участок должен составлять не более 1 м

А горизонтальный участок должен составлять не более 1 м.

Как провести дымоход через крышу

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Существует два варианта монтажа дымохода через отверстие в потолке:

  • В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
  • Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

Вывод дымохода через крышу — самая сложная часть монтажа

Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их

Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Статья по теме: Теплица с открывающейся крышей своими руками

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

  • при установке на плоской крыше расстояние не должно быть меньше 500 мм;
  • в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
  • если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

  • направление с поворотом в 90 или 45 градусов;
  • вертикальное направление;
  • горизонтальное направление;
  • направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

  • расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
  • расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
  • разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
  • расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

  • возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
  • расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
  • высота идеального дымохода имеет высоту не меньше 5 метров.

Монтаж дымохода для твердотопливного котла

Вне зависимости от выбранного материала, конструкция любого нержавеющего дымохода состоит из следующих элементов:

  • Хомут под растяжку – для надежной фиксации.
  • Трубы – одна или несколько герметично соединенных между собой круглого или овального сечения.
  • Раздвижной кронштейн служит для крепления дымохода к стенам или другим строительным конструкциям.
  • Тройник предназначен для изменения направления дымового канала на угол 90°, используется в качестве очистного элемента, облегчает обслуживание дымохода.
  • Заглушка служит для закрытия термоизоляции нижнего элемента дымохода или для закупорки неиспользуемого ответвления.
  • Экран – для обеспечения защиты потолка и стен помещения в соответствии с нормами пожарной безопасности.
  • Конденсатосборник – емкость, устанавливаемая в нижней части системы, причем обязательно до отопительного агрегата. В нее будет стекать влага, образующаяся в результате охлаждения пара.
  • Монтажная площадка поддерживает всю систему, а также и переносит нагрузку модулей на несущую конструкцию.
  • Консоль – крепеж, позволяющий закрепить трубы в строго вертикальном положении.
  • Шиберная заслонка – важный элемент, который усиливает и снижает тягу (при необходимости), нагнетает воздух, что повышает силу горения и предотвращает утечку тепла.
  • Ревизионное отверстие – крепится сразу над конденсатоотводом, чтобы впоследствии легко сливать ее из системы.
  • Сэндвич-колено обеспечивает нужный уклон дымоотвода в сложных строениях.
  • Адаптер предназначен для стыковки тепла с генерирующим аппаратом.
  • Конус – элемент, завершающий дымоходный канал.

Это типовая схема дымохода для твердотопливного котла, которая может быть изменена, исходя из варианта прохода дымохода: через потолок, на чердак и крышу, или же через стену и далее вверх вдоль строения.

Сборка системы осуществляется по принципу «снизу вверх», то есть от отопительного агрегата к крыше. При этом нужно руководствоваться правилами техники противопожарной безопасности (которые мы рассмотрим ниже) и общими рекомендациями к установке согласно СНиП-91, то есть:

сборка дымохода осуществляется по «конденсату», но для предотвращения его появления стоит использовать сэндвич-дымоходы;
скреплять места соединения элементов при помощи хомутов;
под каждый отопительный агрегат следует устанавливать отдельную дымоотводную трубу;
фиксировать на стену (или на опорные конструкции) кронштейнами;
важно, чтобы площадь сечения соответствовала мощности теплогенерирующего аппарата;
предотвратить контакт канала с газовыми и электрическими коммуникационными линиями, а также размещать его на расстоянии 150-300 мм от кровли, обрешетки, перекрытий;
не допускать стыков между потолочными и стеновыми перекрытиями;
дымовые каналы стоит оборудовать не более тремя поворотами, а их радиус закругления должен соответствовать диаметру патрубка. При этом, стандарт высоты трубы варьируется в радиусе пяти метров, что может гарантировать требуемое разряжение и обеспечивать тягу;
для очистки сажи в основаниях каналов выполняются карманы, имеющие глубину в 250 мм.

Элементы комплекта из нержавеющей стали

В комплект могут войти:

  1. конденсатосборник;
  2. опорная площадка;
  3. тройник-ревизия;
  4. тройник подключения;
  5. конус;
  6. монтажные элементы.

Монтаж открытой системы дымохода, учитывая диаметр

Нормы, определяющие установку этого варианта дымоотвода для газового котла, являются следующими:

труба дымохода не должен иметь больше трех колен и не иметь множество изгибов;
материал, используемый для конструкции, обязательно должен быть негорючим;
очень важно оснастить дымоотвод теплоизоляцией, чтобы снизить количество появляющегося в ней конденсата;
на участке трубы следует орудовать специальное отверстие с заслонкой, необходимое для периодической чистки системы;
еще одно отверстие должно служить для сбора конденсата;
высота дымохода газового котла, а также его диаметр должны соответствовать параметрам, указанным в инструкции к оборудованию;
расположение открытого дымохода должно быть строго вертикальным, при этом максимально допустимое отклонение – 30°;
чтобы предотвратить попадание внутрь трубы различного мусора извне и осадков, на ее конце требуется оборудовать специальный защитный конусовидный зонтик;
минимальная высота трубы над коньком двускатной крыши должна составлять 0,5 м. В том случае, если кровля является плоской, то это расстояние должно увеличиться до не менее двух метров.

В качестве теплоизоляции для вертикального дымохода следует использовать устойчивые к огню материалы, такие, как, например:

  • кирпич;
  • асбестоцемент;
  • раствор на основе извести.

Возвести систему открытого дымохода можно одни из следующих способов:

  1. Кирпичный дымоход. Этот материал широко используется для различных построек, однако конкретно для такой системы он подходит меньше всего ввиду того, что продукты сгорания негативно влияют на целостность кирпичной кладки, что неизбежно сокращает эксплуатационный срок всей конструкции.
  2. Дымоход из стальных листов. Такой материал прекрасно подойдет не только для внешней, но и для внутренней отделки стенок трубы дымоотвода.
  3. Листы алюминия не популярнее, чем сталь. Ими также можно оборудовать внутреннее пространство системы.
  4. Трубы эмалированного типа. Зачастую подобный материал уже имеет встроенную теплоизоляцию, поэтому в том случае, если использовать его в качестве основного, то дополнительно утеплять дымоход не придется.

Основными инструментами и материалами, используемыми для создания открытой системы дымохода, выступают следующие:

  • кирпич;
  • бетон;
  • емкость для размешивания бетона;
  • строительный мастерок;
  • специальный уровень, служащий для проверки правильности вертикальной укладки;
  • листы стали, предназначенные для отделки трубы изнутри и для создания защитного зонтика.

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

  1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
  2. Труба должна быть правильной округлой формы.
  3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
  4. Все фигурные комплектующие ‒ тройник, оголовок, колпак – не должны иметь явных стыков, грубых швов и других дефектов.
  5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
  6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
  7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
  8. Допускается 2‒3 мм недовара на конце модулей.
