Оголовок для скважины: назначение, виды и технология изготовления своими руками

Виды скважинных крышек для воды

По конструктивным отличиям имеют такие типы:

  1. С откидывающейся или съемной пробкой. Под этой конструкцией подразумевается цилиндр с пустотой внутри. Верхняя часть имеет заглушку с цилиндрическим или плоским дном.
  2. С муфтовым адаптером. Эта конструкция представляет собой фланцевую пару. Одна имеет воротниковый вид с отверстием внутри, а диаметром равна обсадной. Другая пара – это глухой фланец, где имеются штуцера с отверстиями.

Что касается материала изготовления, то изделия бывают:

  • Пластиковые.
  • Металлические.
  • Чугунные.

Пластиковые справляются с весом до 200 кг. В сравнении с аналогами имеют меньшую стоимость. В то время как металлический и чугунный справляются с массой до 500 кг.

Плюсы металлического/чугунного изделий:

  1. Справляется с большей массой.
  2. Высокая грузоподъемность.
  3. Высокая прочность.
  4. Долговечность.

Минусы:

  1. Большой вес.
  2. Металл необходимо утеплять.
  3. Необходимо проводить сварочные работы.
  4. Подвергается коррозии.

Что касается пластикового, то он имеет следующие достоинства:

  1. Создает герметичное соединение.
  2. Отсутствие в потребности сварочных работ.
  3. Не подвергается коррозии.
  4. Имеет меньшую стоимость.
  5. Простое обслуживание, не требующее покраски.

Если сравнивать между собой, то чугунные/металлические крышки более надежные и идеальны под глубокие скважины. Пластиковые имеют меньший продолжительный эксплуатационный период.

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

  1. Подготавливают край обсадной трубы.
  2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
  3. Устанавливают уплотнительное кольцо.
  4. Закрепляют трос насоса.
  5. В соответствующий вход пропускают электрокабель.
  6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
  7. Насос опускают в скважину.
  8. Крышка закрывается под действием веса погружного насоса.
  9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Изготовление своими руками

Оголовок для дачной скважины не так уж и сложно соорудить самостоятельно, поскольку при монтаже не возникнет необходимости в проведении сварочных работ. Итак, для работы вам потребуются следующие элементы:

  • металлический лист (толщина не менее 8 мм);
  • карабин;
  • резиновое кольцо;
  • болты (не менее 6 шт.);
  • цанговый зажим;
  • электродрель;
  • рым-болты.

Приступаем к изготовлению оголовка. Сначала займемся прикреплением фланца к обсадной трубе. Учтите, что диаметр фланца должен на пару миллиметров превышать диаметр обсадной трубы. Оптимальный способ крепления фланца – сварка. Затем проделываем в прикрепленном в трубе фланце несколько отверстий для болтов (желательно использовать не менее 5-6 – это обеспечит надежность крепления).

Совет. При установке фланца на трубу сварочным способом следует учитывать тот факт, что при стягивании болтов должно происходить сжатие резинового кольца. Именно это поможет обеспечить достаточную герметичность конструкции.

Делаем крышку из листового металла, в которой создаем отверстия для цангового патрона и кабеля питания. Используем сварочный аппарат — крепим рым-болты к крышке. Два из них располагайте сверху для удобства съема крышки, а один – снизу (к нему будет крепиться насосный трос).

Монтаж оголовка

Последний и самый важный шаг – герметизация системы. В этом вам поможет специальная прокладка, которую изготавливают из паронита/резины. Диаметр этого кольца должен быть около 0,5-1 см, что обеспечит надежную герметизацию.

Как сделать самому

Если вы привыкли все делать самостоятельно и имеете слесарные навыки, то вы сможете сделать его своими руками, сэкономив семейный бюджет.

Предлагаем рассмотреть самый простой и доступный вариант. В основе схемы лежит обрезок трубы и небольшой кусок листового металла.

Сначала изготавливается крышка. Предварительно измеряется размер обсадной трубы.
Из листа вырезается соответствующий квадрат. В нем следует выполнить технологические отверстия, через которые будут проходить водопровод и электрический кабель.
Ставятся отметки для отверстия на переходной фланец и рым-болты. Для сверления используются сверла по металлу и дрель. Еще применяются фрезы.
После необходимо проверить наличие заусениц. Место сверления просто шлифуется специальным шлифовальным кругом и болгаркой, а внутренний диаметр – напильником.
Теперь измеряем диаметр на пластиковой трубе. Для оголовка используется на 2 мм больше обсадной. Ее следует приварить к уже подготовленной крышке

При этом важно следить за тем, чтобы центр отверстия трубы полностью совпадал с водонапорной трубой.
Все швы обрабатываются шлифовальным кругом. Также необходимо зачистить всю конструкцию шлифовкой

Чтобы защитить металл от появления коррозии, его необходимо покрыть антикоррозийными составами.

Теперь можно приступать к сборке и установке трубы на место:

  1. Крепится переходник для подключения трубопровода. При его установке могут образоваться щели в крышке. Чтобы достичь герметичности, они заливаются силиконом.
  2. Устанавливаете рым-болты. Один под крышкой, для крепления тросика и помпы, и 4 сверху оголовка для опускания/подъема насоса.
  3. Также монтируется устройство для подключения кабеля. Самый простой вариант – сделать отверстие и запустить шнур прямо к насосу. Если такой вариант не подходит, можно установить клеммник.

В завершение остается поставить самодельную конструкцию на свое место. Для начала надевается фланец на обсадку, затем уплотнительное кольцо, которое можно вырезать из мягкой резины, затем сама крышка. Все затягивается болтами.

Как установить и закрепить своими руками

Важным условием является равномерно затянуть крепеж. Чтобы стык получился герметичным, необходимо прикладывать достаточные усилия. При пережатие обсадная может деформироваться, особенно пластиковая, если металлическая, то повредиться может сама крышка.

Процесс установки состоит из нескольких этапов:

Подготовка обсадки. Сюда включается ее подрезка, особенно когда нужно ее укоротить

Также подрезка нужна в случае, когда срез неперпендикулярный по отношению к расположению трубы.
Перед тем как установить крышку, с края трубы удаляются заусеницы, сколы и другие шероховатости, что может отрицательно сказаться на герметизации.
Если она металлическая, то обрабатывается специальной грунтовкой с антикоррозийными свойствами.
Когда краска подсохла, надевается фланец
После аккуратно продевается уплотнительная резинка или кольцо.
В этом случае требуется достичь максимальной плотности, иначе никакой герметичности не будет.
Нужно взять смазку, подойдет солидол.
На следующем этапе осуществляется крепление насосного тросика.
Под крышкой должен располагаться карабин.
При фиксации троса одним концом пластиковая труба подключается к помпе, а другим – к оголовку.
Крайне важно создать защиту против коррозии для стального троса.
Выбирая устройство, обратите внимание на то, чтобы крепежные детали были выполнены из нержавеющей стали. Это значительно продлит эксплуатационные характеристики изделия.
В процессе монтажа необходимо подвести питающий кабель для подключения помпы
Для этого некоторые модели могут иметь клеммный замок

Если его нет, тогда в оголовке есть специальное отверстие, куда заводится кабель. Его не следует слишком зажимать, так как это может мешать свободному прохождению электрического тока. То есть установленный кабель должен немного скользить.
На заключительном этапе происходит монтаж насоса.
К обратному концу троса подвязывается помпа.
Предварительно отмеряете тросик необходимой длины, соответствующей глубине источника. Необходимо достичь того, чтобы трос имел достаточное натяжение.
Теперь насос аккуратно опускается в обсадную трубу.
После остается выполнить монтаж самой крышки. Убедитесь, что она со всех сторон прилегает очень плотно. При закрывании следите за тем, чтобы не было никаких перекосов.
Крышка выравнивается относительно фланца или муфты так, чтобы отверстия для болтового соединения полностью совпали.
Теперь наживляете все гайки к болтам. Перед окончательным затягиванием проверьте правильность расположения уплотнительной резинки. Если все стоит на своих местах, гайки можно затянуть.

Виды оголовков

При обустройстве скважины обычно выкапывают кессонную яму ниже глубины промерзания грунта и устраивают в ней , лишний участок верхней обсадной трубы обрезают и закрывают ее оголовком, к которому привязывают трос, удерживающий глубинный электронасос в скважине.

В зависимости от объема выбираемой из источника воды и высоты ее подъема используют электронасосы различной мощности, вес высокопроизводительных моделей может достигать 50 кг без учета массы трубопровода с поднимаемой водой и электрокабеля. По этим причинам, на рынке представлены оголовки из различного вида материалов, имеющих отличающиеся технические характеристики.

Рис 3 Разновидности полимерных устройств

Пластиковые

Недорогой вариант, подходящий для маломощных электронасосов с глубиной погружения до 50 м рассчитаны на удержание груза массой до 200 кг, изделия обладают следующими особенностями:

  • Имеют малый вес и невысокую стоимость в пределах 30 – 40 у.е.
  • Устойчивы к коррозионному воздействию воды и большинства агрессивных химических веществ.
  • Модели из некачественных материалов обладает повышенной хрупкостью при низких температурах и недостаточной механической прочностью. При перетяжке крепежных болтов возможно разрушение корпуса.
  • Основным преимуществом пластиковых устройств является высокая функциональность – базовая часть может включать в себя внутреннюю съемную крышку и клеммную коробку для подключения электрокабеля, полимерный материал которой является надежным изолятором электрического тока.

Рис. 4 Металлический оголовок – варианты исполнения

Металлические

При изготовлении скважинных оголовков широко применяют металлы, традиционным преимуществом которых считается высокая прочность, устойчивость к температурным воздействиям в широком диапазоне и их перепадам, длительный срок эксплуатации.

Основным недостатком всех металлов является их низкая коррозионная стойкость в водной среде, поэтому при использовании в скважине их покрывает антикоррозионными составами или подвергают специальной обработке. В скважинах используют следующие разновидности металлических оголовков:

  • По сравнению с пластиковыми устройствами имеют более высокую стоимость (около 50 у.е.), способны удерживать массу до 500 кг. Стальные оголовки имеют простую и надежную конструкцию, при повреждении защитного слоя подвержены коррозии.
  • В отличие от других разновидностей, модели из нержавейки на рынке встречаются довольно редко, одна из модификаций OD напоминает обычную крышку без фиксации болтами, стоит около 30 у.е. и способна удержать массу не более 300 кг.
  • Стоимость устройств из чугуна сопоставима со стальными, они имеют большую массу и из-за толстых стенок способны удержать вес в 500 кг., аналогичный более прочной стали. Порошковое, цинковое или гальваническое покрытие надежно защищает поверхность чугунных изделий от коррозии, к недостаткам относят низкую устойчивость к ударным воздействиям.

Рис. 5 Устройство оголовка скважины OD-133 из нержавейки

Изготовление своими руками

Ввиду того, что конструкция устройства простая, оголовок для скважины своими руками изготовить несложно. Для проведения работ потребуется листовая сталь толщиной 8-10 мм. Более тонкий металл не сможет обеспечить требуемую прочность на глубоких скважинах большого сечения.

Из стального листа вырезают 2 одинаковые детали круглой формы. Для этого используют газорезку. Размер заготовок должен быть больше наружного диаметра обсадной трубы на 5-6 см.

В одной из деталей необходимо изготовить отверстие на 2-3 мм больше сечения обсадной трубы. Работы лучше проводить на токарном станке: это позволит выдержать необходимые размеры. Полученная деталь будет выполнять роль прижимного фланца.

В центре другой заготовки нужно просверлить отверстие для крепления подающей трубы или углового фитинга. Чтобы прижимной фланец не деформировался при герметизации, в нижней части приваривается кольцо.

По краям обеих деталей изготавливают отверстия в количестве 4-6 шт. для установки стяжных болтов. Для соблюдения соосности обе детали сверлят вместе, зафиксировав их струбциной. Для извлечения устройства и удержания насоса приваривают рымы либо проушины.

В качестве уплотнителя можно использовать кольцо, вырезанное из листа резины толщиной не менее 5 мм. Хорошим вариантом будет применение резинового жгута круглого сечения.

Что лучше – купить оголовок или сделать самому?

Покупка готового оголовка, произведённого промышленным способом, обычно не вызывает никаких вопросов. Очень часто именно покупка готовой конструкции считается предпочтительней самостоятельному изготовлению. Стоимость типовых конструкций не очень высока, особенно если это изделия из пластика, которые очень легко монтируются своими руками ну или, в крайнем случае, при помощи специалистов. Для изготовления более дорогих моделей оголовков используется сталь или чугун.

Для изготовления крышки на питьевую скважину своими руками обычно используют нержавеющий сорт стали или алюминий. Умелый домовладелец в состоянии смастерить устройство, которое по своим параметрам ничем не будет уступать промышленному изделию. Самое главное чтобы конструкция оголовка получилась герметичной, что соответствует нормам установленным СНиП. При несоблюдении данных требований в воду могут попадать разные вещества и грязь, которые сделают её непригодной для питья. Поэтому любые упрощения конструкции недопустимы.

Виды оголовков для скважины

Изготовление крышек производится таким образом, чтобы кессон без проблем был помещен в грунт. Причем ямку под него выкапывают на глубину, где нет будет промерзать почва. Затем в кессон помещается обсадная труба, удаляя лишнюю ее часть и выделяя место для крышки скважины.

Крышка же выполняет еще и функцию по удержанию насоса. Поэтому она должна быть выполнена их достаточно крепких сплавов. Ведь насосная система может достигать массы 50 кг. А это уже достаточно большой вес для насоса. Поэтому оголовки производятся из следующих материалов.

Пластиковый оголовок для скважины

Система, выполненная из пластика выделяется бюджетной ценой. Предусмотрена для насосов небольшой мощности для погружения на глубину до 50 метров. При этом пластиковые оголовки могут выдерживать вес больше 200 кг. Покупатели выделяют такие преимущества:

  • Маленький вес;
  • Доступность цены, не более 40 у.е.;
  • Противостояние повреждениям;
  • Выполнение всех возложенных функций.

Также пластиковые крышки не пропускают ток. Изделия советуют выбирать из качественного пластика, чтобы избежать в дальнейшем проблем с хрупкостью оголовка. Она может возникнуть из-за значительного веса или при монтаже насоса.

Металлический оголовок для скважины

Такие оголовки имеют больше преимуществ по сравнению с пластиковыми моделями. Во-первых, изделия из металла выдерживают значительную нагрузку насосной системы. Во-вторых, на использование крышек никак не влияют перепады температуры. Поэтому данные оголовки для скважин служат много времени.

Однако, изделия из металла имеют свои минусы. Главным из них является подверженность коррозии. Поэтому при изготовлении крышек их покрывают составом, препятствующим коррозии.

На сегодня производство оголовок выполняется из следующих сплавов:

  • Нержавеющий материал. Необходим для выполнения крышек с болтами. Такие устройства выдерживают вес насоса до 300 кг и стоят не дороже 30 у.е.;
  • Сталь. Из такого сплава изготавливаются крышки, выдерживающие насосную систему до 500 кг. Стоимость таких устройств превышает 50 у.е.;
  • Чугун. Крышки из данного сплава по стоимости аналогичны стальным моделям. Выделяются прочностью. Крышки покрывают гальваническим, цинковым и порошковым покрытием. Все это дает значительное преимущество от коррозии. Недостаток чугунных крышек в том, что они повреждаются при сильных ударах.

Плюсы и недостатки самодельного оголовка

Простейшая самодельная крышка на скважину представляет собой кусок полиэтилена, закрывающий скважину сверху и примотанный проволокой или веревкой к обсадной трубе. Полиэтиленом укутывают оголовок дачники по окончании дачного сезона, после того, как убраны насосы и шланги. Такое примитивное устройство плохо защищает даже от непогоды и с большой долей вероятности, перед использованием, скважину придется промывать.

К плюсам данного метода относится его крайне низкая стоимость. Это единственный плюс.

К недостаткам импровизированной крышки относится ее не герметичность. Правильная крышка должна обеспечивать надежное и плотное закрытие оголовка обсадной кессонной трубы, полностью исключая попадание грунтовых вод, песка и мусора.

Металлические оголовки привариваются или крепко присверливаются к обсадной трубе, потому случайные шалости и засорение скважин из озорства исключаются.

Герметичная крышка тем более необходима при проведении работ по утеплению водозабора на зиму. Устройство приямка, засыпка утеплителя, проведение подземных водных коммуникаций, все это невозможно себе представить без грамотно организованной защиты чистоты скважины.

Технология монтажа

Для установки самодельного СО необходимо последовательно выполнить действия:

  1. Подготовить для монтажа оголовка срез обсадной трубы.
  2. Подготовить трос крепления насоса и закрепить на карабине.
  3. Установить на крышке фитинг или пропустить подающую трубу через отверстие и уплотнить.
  4. Отсоединить кабель электропитания от конденсаторной коробки, провести через отверстие. Загерметизировать с применением термоусадочной муфты.
  5. Установить уплотняющие элементы. Вначале фланец надевают на трубу, затем — резиновую уплотнительную прокладку (кольцо).
  6. Опустить в ствол скважины насос и установить на трубу крышку.
  7. Соединить верхнюю и нижнюю части оголовка стяжным крепежом.

При монтаже СО сварочные работы не требуются. Прижимной фланец должен свободно двигаться по стенке конструкции. Для пластиковых обсадных труб подготовку верхнего среза не проводят. Чтобы уменьшить размер выступающей части, обрезают нижний конец последнего устанавливаемого элемента.

Монтаж погружного агрегата, трубопровода и подсоединение тросика к крышке проводят, уложив их на землю. Элементы соединяют между собой либо пластиковыми стяжками, либо изолентой с шагом 1-1,5 м.

Для погружения насоса в скважину потребуется помощь 1-2 человек. Затяжку болтов проводят равномерно, в большинстве случаев крест-накрест. Это позволит одинаково обжать резиновое уплотнение и надежно загерметизировать обсадную конструкцию.

Монтаж

Установка оголовка скважины не сложна, но требует внимания и аккуратности. Обязательное условие – равномерно затянутый крепеж, причем усилие затягивания должно быть достаточным для обеспечения герметичности, но не чрезмерным, чтобы избежать деформации конструкции.

Монтаж оголовка можно разделить на несколько этапов.

Подготовка обсадной трубы. Ее потребуется подрезать, если необходимо скорректировать длину. Подрезка необходима, если плоскость имеющегося среза не перпендикулярна оси трубы. Перед установкой оголовка края трубы зачищают, устраняя заусенцы и неровности. Металлические края грунтуются и покрываются краской с антикоррозионным действием. Приступать к следующему этапу до полного высыхания всех слоев нельзя.

Оснащение подготовленного конца трубы фланцем. После установки самого фланца требуется надеть уплотнительное кольцо. Герметичный оголовок скважины требует максимально плотного прилегания, поэтому кольцо должно надеваться с определенным усилием. Для упрощения выполнения этой операции можно использовать смазку (солидол или машинное масло).

Фиксация насосного троса. Карабин для его фиксации находится под крышкой оголовка. При закреплении подсоединяется шланг (пластиковая труба) к насосу, другой конец которого фиксируется на крышке оголовка. Для надежной установки трос должен быть защищен пластиком от коррозии. Крепежные элементы выбираются нержавеющими. В это же время выполняется подводка питающего кабеля через отверстие в оголовке. Зажим кабельного ввода ослабляется для возможности свободного скольжения. Крышка оголовка готова к установке на обсадную трубу

Установка насоса. Агрегат крепится к тросу и спускается на необходимую глубину до натяжения троса.

Монтаж крышки

При установке оголовка для скважины своими руками важно обеспечить герметичность и плотность прилегания крышки. Для этого потребуется выбрать правильное геометрическое положение (без смещений и сдвигов), выровнять крышку относительно фланца так, чтобы отверстия для болтов полностью совпадали

Вставив болты, наживляют гайки, поле чего затягивают крепления (желательно понемногу затягивать все поочередно, повторяя цикл до достижения результата, поскольку полный зажим одного болта при свободном положении остальных приведет к перекосу).

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент — материал, из которого выполнено приспособление. В продаже имеются пластиковые, стальные и чугунные оголовки. Конструкция этих изделий довольно похожа, а вот нагрузку они переносят по-разному.

Полимерные оголовки могут выдерживать груз 200 кг или меньше, стальной — до 500 кг, а чугунный свободно переносит и более высокие нагрузки, хотя и сам по себе весит немало. В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг. А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник. Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

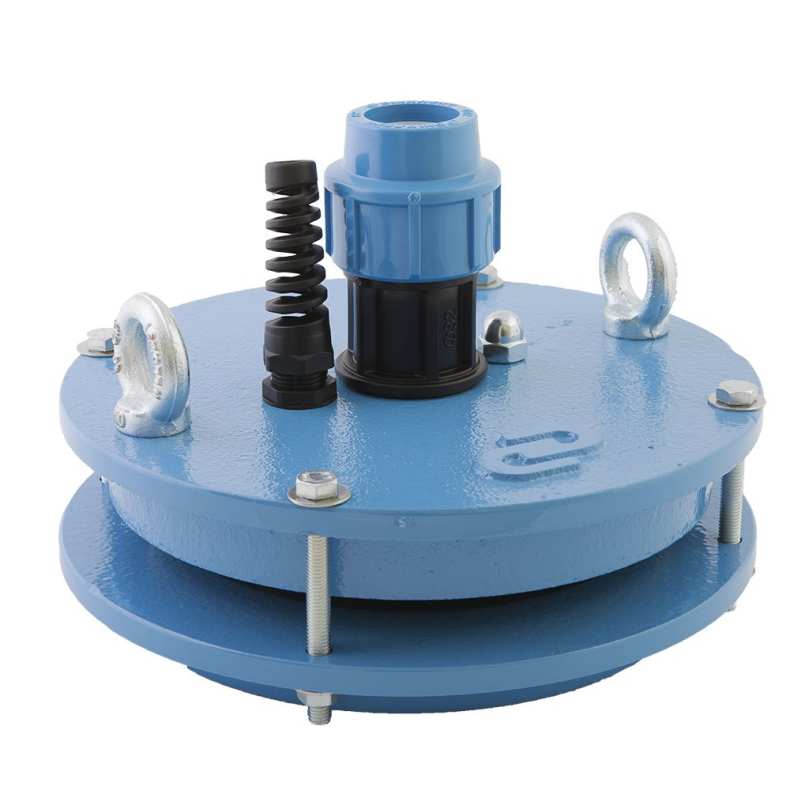

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое. Такой агрегат состоит из трех основных элементов:

  • крышки;
  • фланца;
  • уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

  • рым-болтами;
  • кабельным вводом, предназначенным для электропривода;
  • набором карабинов;
  • штуцером для водоподающей трубы;
  • крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу — для подвешивания насоса. Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Кабельный ввод — это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом. Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Скважинные оголовки обычно снабжены специальной маркировкой, которая позволяет сразу же составить представление о характеристиках изделия. В начале надписи обычно стоят буквы ОС, они расшифровываются просто: “оголовок скважинный”. Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить. Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика. Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения. В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Самые популярные модели

МодельПреимущества
«Джилекс»Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей»Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
MerrillЭто представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот»Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.
Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
