Подбор калорифера методом математического расчёта

Способы обвязки калорифера

Обвязку калорифера приточной вентиляции выполняют несколькими способами. Расположение узлов напрямую связано с местом установки, техническими характеристиками и используемой схемой воздухообмена. Чаще всего применяют вариант, в котором предусмотрено смешивание удаляемого из помещения воздуха с поступающими воздушными массами. Реже используют замкнутые модели, в которых рециркуляция воздуха происходит только в пределах одного помещения без смешивания с воздушными массами, поступающими с улицы.

Если работа естественной вентиляции хорошо отлажена, то в этом случае целесообразна установка приточной модели с нагревателем водяного типа. Его подключают к отопительной системе в точке воздухозабора, чаще всего находящейся в подвальном помещении. Если есть принудительная вентиляции, то нагревательное оборудование устанавливают в любом месте.

В продаже можно найти готовые обвязочные узлы. Они отличаются вариантами исполнения.

В комплект входит:

  • насосное оборудование;
  • обратный клапан;
  • очистительный фильтр;
  • балансировочный вентиль;
  • двух- или трехходовые клапанные механизмы;
  • шаровые краны;
  • байпасы;
  • манометры.

В зависимости от условий подключения используют один из вариантов обвязки:

  1. Гибкую обвязку монтируют на управляющих узлах, которые расположены недалеко от прибора. Данный вариант монтажа более простой, поскольку для сборки всех деталей используют резьбовые соединения. Благодаря этому сварочное оборудование не понадобится.
  2. Жесткую обвязку применяют, если узлы управления находятся далеко от устройства. В этом случае приходится прокладывать прочные коммуникации с жесткими сварными соединениями.

Расчет тепловой мощности обогрева помещения

Для правильного выбора нагревателя, предлагаем вам ознакомиться с правилами расчета тепловой мощности, необходимой для вашего конкретного случая применения:

V x ∆T x K = ккал/ч

V — Объем обогреваемого помещения (длина х ширина х высота), м 3

∆Т — Разница между ˚t воздуха вне помещения и необходимой ˚t внутри помещения, ˚С

К — Коэффициент тепловых потерь (зависит от типа конструкции и изоляции помещения):

Без теплоизоляции ( К=3,0-4,0 ) — Деревянная конструкция или конструкция из гофрированного металлического листа.

Простая теплоизоляция ( К=2,0-2,9 ) — Здание с одинарной кирпичной кладкой, упрощенная конструкция окон и крыши.

Средняя теплоизоляция ( К=1,0-1,9 ) — Стандартная конструкция. Двойная кирпичная кладка, крыша со стандартной кровлей, небольшое кол-во окон.

Высокая теплоизоляция ( К=0,6-0,9 ) — Кирпичные стены с двойной теплоизоляцией, небольшое кол-во окон со сдвоенными рамами, толстое основание пола, крыша из высококачественного теплоизоляционного материала.

Пример:

Объем помещения: 5 х 16 х 2,5 = 200

∆Т: Температура наружного воздуха -20 °С. Требуемая температура внутри помещения +25 °С. Разница между тем­пературами внутри и снаружи +45 °С.

К: Рассмотрим вариант со средней теплоизоляцией (1-1,9). Выберите то значение, которое на ваш взгляд, наиболее соответствует вашему помещению. Чем хуже теплоизоляция, тем больший коэффициент нужно выбирать. Например 1,7.

Расчет: 200 х 45 х 1,7 = 15 300 ккал\ч

1 кВт = 860 ккал\ч, соответственно 15 300\860 = 17,8 кВт.

Газовые и дизельные калориферы прямого нагрева, можно использовать только в хорошо проветриваемых помещениях, или на открытых пространствах. Дизельные калориферы непрямого нагрева, можно использовать в закрытых помещениях, при условии отвода сгораемых газов за пределы помещения.

Таблица Мощности для помещений:

Расчет мощности можно сделать с помощью данной схемы (ВЫ можете скачать и распечать схему ниже)

3 Монтаж электрического аппарата

В электрокалориферах для приточной вентиляции главным параметром является их мощность. Во время подключения следует соблюдать технику безопасности. В электрических аппаратах применяется блок управления для контроля температурных показателей в квартире или производственных помещениях. Если температура падает ниже запрограммированной, то устройство автоматически включится. Термореле позволяет удерживать заданный режим и страхует от перегрева прибора.

Когда включены вентиляторы электрического калорифера, можно дополнительно подать питание на ТЭНы. Обычно это происходит с помощью кнопки «Пуск». Для безопасности в конструкции есть такие элементы:

  1. 1. Защита от подачи электропитания на ТЭНы, если не включены вентиляторы.
  2. 2. Тепловое реле. Оно необходимо для защиты двигателя во время остановки.
  3. 3. Термореле. Не даёт корпусу устройства перегреться.

Также в конструкции могут присутствовать аварийный индикатор и диод, сигнализирующий о включении пускателя. Электрокалорифер дополняют автоматическим выключателем. Он прерывает цепь, к которой подключены ТЭНы. Для управления желательно устанавливать шкаф с автоматикой недалеко от устройства. Меньшее расстояние позволяет применять кабель меньшего сечения.

Лучистое отопление экономичные системы для больших промзданий

Для обогрева производственных помещений устанавливают «светлые» и «темные» инфракрасные обогреватели. В качестве источника тепла используют природный или сжиженный газ. В зданиях, где по каким-либо причинам нельзя устанавливать газотехническое оборудование, монтируют подвесные излучающие панели.

Особенности работы разных видов инфракрасных обогревателей

В «светлых» обогревателях газ сжигают с помощью специальной горелки, температура поверхности которой может достигать 900 градусов. Раскаленная горелка обеспечивает необходимое излучение. «Темные» обогреватели (их еще называют «трубными» по виду конструкции) представляют собой излучатели с отражателями, которые предназначены для направления лучистой энергии в нужные зоны помещений. Трубные инфракрасные приборы меньше нагреваются (до 500 градусов) и отличаются менее жестким излучением, что значительно расширяет их сферу применения.

Подвесные излучающие панели универсальны, их широко используют в категорийных, производственных и складских помещениях всех типов. Системы работают с помощью промежуточного теплоносителя «пар/вода». Вода в приборах нагревается до 60-120 градусов, а пар – до 100-200. На сегодня это наиболее удобный и экономичный способ отопления производственных помещений и предприятий.

Плюсы и минусы лучистого отопления

Инфракрасные обогреватели отличаются такими бесспорными достоинствами:

  • быстрый прогрев помещений (15-20 минут);
  • возможность создания теплых зон в неотапливаемых помещениях;
  • отсутствие потерь энергии на обогрев «лишней» площади»;
  • минимальные теплопотери в системах, работающих без теплоносителя;
  • экономия на обслуживании, поскольку не нужно менять фильтры, проверять, чинить насосы и т.п.;
  • комфортный микроклимат: воздух не пересушивается, пол нагревается и служит вторичным источником тепла.

Нельзя устанавливать инфракрасные обогреватели:

  • если высота потолков ниже 4 м;
  • на производствах, где излучение влияет на качество продукции или технологические процессы;
  • в помещениях пожарных категорий А, Б.

Как работает инфракрасный обогреватель

Инфракрасные системы отопления производственных помещений более экономичны и удобны в эксплуатации, чем воздушные. Лучистые нагревательные приборы не способствуют распространению пыли, создают тепловые зоны на высоте человеческого роста, не сушат воздух. Излучение нагревает пол, благодаря чему люди в помещениях чувствуют себя более комфортно. В то же время существуют здания, где лучистое отопление неприменимо, и для них оптимальным будет воздушное.

Расчет сети воздуховодов

Для помещений, где будет установлена канальная вентиляция, расчет воздуховодов состоит в определении необходимого рабочего давления вентилятора с учетом потерь, скорости воздушного потока и допустимого уровня шума.

Давление воздушного потока создается вентилятором и определяется его техническими характеристиками. Эта величина зависит от геометрических параметров воздуховода (круглое или прямоугольное сечение), его длины, количества поворотов сети, переходов, распределителей. Чем больше производительность, которую обеспечивает приточная вентиляция, а, соответственно, и рабочее давление, тем больше скорость воздуха в воздуховоде. Однако при возрастании скорости воздушного потока увеличивается уровень шума. Уменьшить скорость и уровень шума можно, применяя воздуховоды большего диаметра, что не всегда возможно в жилых помещениях. Для комфортного самочувствия человека скорость воздуха в помещении должна быть в пределах от 2,5 до 4 м/с и уровень шума 25 Дб.

Составить пример расчета вентиляции можно, лишь имея параметры помещения и техническое задание. Оказать помощь в выполнении предварительных расчетов, дать квалифицированную консультацию, а также оформить соответствующие документы могут специализированные фирмы, которые зачастую осуществляют также проектирование и монтаж вентиляции.

Калорифер КП 311 (воздухонагреватель ВНП 311 хл). Производство и технические характеристики калорифера КП-311

Калориферы

Паровой калорифер (воздухонагреватель) КП (ВНП) 311-паровоздушный отопительный аппарат с биметаллическими нагревательными элементами, использующий в качестве первичного источника нагрева сухой насыщенный пар до 190ºС.Сфера применения воздухонагревателей КП (ВНП 113 ..22) 311 производственные промышленные и складские помещения, ангары, мастерские, боксы и т. п.Номинальный объем нагреваемого данным воздухообогревателем воздуха составляет – 16000 м3/час (но может варьироваться от 13000 до 25000). Температура воздуха на выходе – в зависимости от объема нагнетаемого воздуха и подаваемой температуры пара. Регулировка температуры также может осуществляться при помощи установленных обводных клапанов (с электроприводом и без).Схема установки калорифера КП (ВНП113)-311 – с вертикальным расположением теплонесущих трубок. Сверху и снизу каркаса теплообменника ввариваются патрубки (штуцера) — с фланцами (по заказу) или нет.

Основные теплотехнические показатели:Поверхность теплообмена (площадь) —63,6 м²    Объем нагреваемого воздуха —16000 м³/ч    Вес (масса) теплообменника —187 кгЕмкость (вместимость) парового калорифера КП 311 —0,0383 м3     Производительность по теплу —424 кВтГабаритные размеры воздухоподогревателя —1727 х 1075 х 180 мм

Чертеж, теплотехнические показатели, габаритные размеры и масса парового калорифера КП 311 (ВНП-311) хл

Наименование  калорифера

Производительность воздухонагревателя

Площадь поверхности теплообмена

Габаритные и присоединительные размеры теплообменника, мм

Масса

По воздуху, м3/ч

По теплу, кВт

м2

L

L 1

L 2

L 3

l

l  1

l  2

C

dy

кг

КП-311 (ВНП 113-311) хл

16000

424

63,6

1655

1703

1727

1774

1003

1051

1075

912

76

187

Число ходов по внутреннему теплоносителю

Число рядов по ходу движения воздуха

Длина теплоотдающего элемента (в свету), м

Площадь, м2

поверхности теплопередачи

фронтального сечения

сечения коллектора

сечения патрубка

живого сечения для прохода теплоносителя

1

3

1.658

63.6

1.660

0.00379

0.00509

0.01662

Расчет парового воздухонагревателя КП-311 (ВНП 311)

Ниже представлены табличные данные с рабочими параметрами калорифера КП (ВНП 113 311) хл. Выложены следующие характеристики: производительность по воздуху и теплу, потребление пара, температурные показатели и др.

Таблица некоторых расчетных параметров парового калорифера КП (ВНП) 311 хл

Давление насыщенного пара – 0.1 МПа    Температура пара – 99.6 °C

Расчетные данные

Объем нагреваемого воздуха – 16000 м3/час

Температура приточного воздуха на входе в воздухонагреватель, °C

-35

-20

-10

+10

+20

Температура нагретого воздуха на выходе из калорифера КП-311, °C

+38

+46

+51

+56

+61

+65

Массовая скорость в фронтальном сечении, кг/м2•с

3.44

3.30

3.22

3.14

3.06

2.99

Аэродинамическое сопротивление, Па

64

59

56

54

51

49

Коэффициент теплопередачи, Вт/(м2•°C)

71.449

70.197

69.419

68.668

67.944

67.291

Температурный напор, °C

93.4

82.2

75.0

67.8

60.6

54.0

Тепловая мощность для нагрева, кВт

424

367

331

296

262

231

Расход пара, кг/час

677

585

528

472

417

369



Давление насыщенного пара – 0.25 МПа        Температура пара – 127.4 °C

Расчетные данные

Объем нагреваемого воздуха – 1900 м3/час

Температура приточного воздуха на входе в воздухонагреватель, °C

-32

-27

-22

-15

-10

Температура нагретого воздуха на выходе, °C

+50

+53

+55

+59

+62

+68

Массовая скорость в фронтальном сечении, кг/м2•с

3.98

3.92

3.87

3.80

3.75

3.65

Аэродинамическое сопротивление, Па

84

81

80

77

75

71

Коэффициент теплопередачи, Вт/(м2•°C)

76.054

75.594

75.199

74.592

74.160

73.322

Температурный напор воздухонагревателя КП (ВНП 113-311), °C

113.5

109.6

106.3

100.9

97.0

89.1

Тепловая мощность для нагрева, кВт

549

527

508

479

457

416

Расход пара, кг/час

906

870

839

790

755

686



Давление насыщенного пара – 0.35 МПа        Температура пара – 138.9 °C

Расчетные данные

Объем нагреваемого воздуха – 23000 м3/час

Температура приточного воздуха на входе в воздухонагреватель, °C

28

18

9

+2

+7

+14

Температура нагретого воздуха на выходе из калорифера, °C

+527

+58

+63

+70

+73

+76

Массовая скорость в фронтальном сечении, кг/м2•с

4.76

4.63

4.53

4.39

4.34

4.27

Аэродинамическое сопротивление, Па

117

111

106

101

98

95

Коэффициент теплопередачи, Вт/(м2•°C)

82.206

81.232

80.410

79.392

78.954

78.416

Температурный напор парового теплообменника, °C

122.6

114.7

107.9

99.0

95.1

90.4

Тепловая мощность для нагрева, кВт

641

593

552

500

478

451

Расход пара калорифером КП (ВНП) – 311 хл, кг/час

1074

994

925

838

801

756

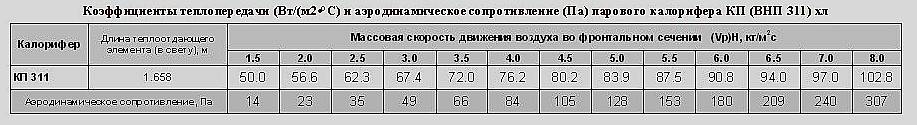

Коэффициенты теплопередачи и аэродинамическое сопротивление калорифера КП 311 (ВНП 113-311) парового

Главная | Продукция | Каталог | Калориферы | Отопительные агрегаты | Расчет онлайн | Контакты/Прайс | Главная Карта Сайта

Классификация ИК-обогревателей по типу крепления: плюсы и минусы

Потолочный обогреватель

Плюсы

  • занимает мало пространства;
  • довольно быстро нагревается помещение;
  • подходит для «забитых» мебелью комнат.

Минусы

  • нужно несколько потолочных обогревателей для нормального обогрева большой по площади комнаты;
  • если высота потолка менее 2.5 метров, то нельзя монтировать и в дальнейшем использовать;
  • под таким нагревателем человеку может стать нехорошо;
  • нет встроенного термостата;
  • несколько сложно монтировать.

Потолочные обогреватели хорошо экономят место

Настенный обогреватель

Плюсы

  • хороший прогрев помещений;
  • широкая вариативность приборов;
  • простота установки и эксплуатации;
  • доступная цена.

Минусы

  • не подходит для сильно заставленных мебелью комнат;
  • близко к полу не вешают;
  • индикация часто довольно яркая – не всем это по душе.

Установка обогревателя на стену – довольно популярный ход

Обогреватели на высокой подставке

Плюсы

  • сами быстро нагреваются;
  • мало весят;
  • стоит недорого;
  • стильно выглядят;
  • не требует монтажа.

Минусы

  • долго нагревает помещение;
  • тепловентиляторы и некоторые конвекторы стоят подешевле.

Высокая подставка позволит расположить обогреватель в нужном месте

Обогреватели на ножках или колесиках

Плюсы

  • компактные;
  • их легко перемещать;
  • сами быстро нагреваются;
  • высокая надёжность;
  • адекватная цена;
  • нет необходимости монтировать.

Минусы

такие же, как и у обогревателей на высокой подставке.

Такого рода обогреватели легко переносить с места на место

Как выбрать инфракрасный обогреватель

  1. Нужно учитывать место размещения. Не всегда получается разместить инфракрасный обогреватель на полу, хотя так удобнее его перемещать. В таком случае нужно задумываться о том, где его можно еще монтировать – на стене или на потолке.
  2. Стоит учитывать площадь помещения при расчете нужной тепловой мощности от обогревателя. Для этого делается следующее: площадь умножается на 0.1 кВт = тепловая мощность. Есть и другой способ расчета: 10 квадратных метров = 1 кВт, значит, на 20 кв. м. нужно 2 кВт, а на 25 кв. м. нужно 2.5 кВт.
  3. При выборе ИК-обогревателя нужно задуматься о теплоизоляции помещения и о разнице температур. Если нужен обогрев помещения без основного отопления (дача, гараж), тогда нужно брать мощный вариант. Модель еще мощнее нужно брать при обогреве открытой беседки.

  4. Инфракрасный обогреватель должен быть безопасным. Если все правильно сделано, то ничто не способно обжечь или прочим образом навредить человеку. Чтобы ИК-обогреватель считался безопасным, он должен иметь следующие вещи: защитную решетку, термодатчики в роли защиты от перегрева, а также датчик опрокидывания, который при падении обогревателя его автоматически выключает.
  5. Смотрите на наличие дополнительных функций:
  • термостат, который способен изменять температуру нагрева с учетом того, какая температура в помещении;
  • терморегулятор – автоматическое устройство для регулирования температурного режима;
  • пульт ДУ – для удаленного управления и настройки обогревателя.

Дополнительные функции сильно расширяют возможности инфракрасного обогревателя

Учтите и тип нагревательного элемента:

  • карбоновая пластина – разогревает до 120ºС за счет использования угольной нити внутри стеклянной трубки. Такая пластина для обогрева использует длинные волны;
  • алюминиевая пластина – разогревает до 100ºС помещения с высокими потолками. Такая пластина также использует длинные волны для обогрева;
  • микатермический тип – сложный тип нагревательного элемента, в который входитмногослойная пластина или же мелкая металлическая сетка. Конструкция позволяет обогревать помещения до температуры выше 90 ºС. Считается самым безопасным из всех типов ИК-обогревателя.
  • галогенная лампа – самый редко используемый вариант, который для обогрева использует короткие волны.

Тип нагревательного элемента важен при выборе наилучшего обогревателя

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

  • насос для циркуляции теплоносителя;
  • трехходовой клапан;
  • арматура конструкции;
  • блок управления;
  • узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

  1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
  2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
  3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

  1. Перфоратор.
  2. Гаечные ключи.
  3. Кувалда.
  4. Шуруповерт.
  5. Молоток.
  6. Трещоточный ключ.
  7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры

Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки. В итоге всю систему необходимо проверить

Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение. Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей

Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

Центральное водяное отопление

В случае с центральной отопительной системой выработка тепла будет обеспечиваться местной котельной или же единой системой, которая будет установлена в здании. В конструкцию данной системы входят котел, отопительные приборы и трубопровод.

Принцип работы такой системы заключается в следующем: жидкость нагревается в котле, после чего посредством труб разносится по всем отопительным приборам. Жидкостное отопление может быть однотрубным и двухтрубным. В первом случае регулировка температуры не осуществляется, а в случае с двухтрубным отоплением настройка температурного режима может проводиться за счет термостатов и параллельно установленных радиаторов.

Котел является центральным элементом водяной отопительной системы. Он может работать на газу, жидком топливе, твердом топливе, электричестве или комбинировать эти виды энергоресурсов. При выборе котла необходимо в первую очередь учитывать именно наличие того или иного вида топлива. Например, возможность использования магистрального газа позволяет сразу же подключиться к этой системе

При этом нужно принимать во внимание стоимость энергоресурса: запасы газа не безграничны, поэтому его цена будет расти с каждым годом. К тому же, газовые магистрали очень подвержены авариям, которые будут негативно сказываться на производственном процессе

Использование жидкотопливного котла тоже имеет свои «подводные камни»: для хранения жидкого топлива необходимо иметь отдельный резервуар и постоянно пополнять запасы в нем – а это дополнительные расходы времени, сил и финансов. Твердотопливные котлы вообще не рекомендуются для отопления промышленных зданий, за исключением случаев, когда площадь постройки невелика.

Правда, существуют автоматизированные варианты котлов, которые способны самостоятельно забирать топливо, да и регулировка температуры в таком случае осуществляется автоматически, но обслуживания таких систем нельзя назвать простым. Для разных моделей твердотопливных котлов используются разные виды сырья: пеллеты, опилки или дрова. Положительным качеством таких конструкций является низкая стоимость монтажа и ресурсов.

Электрические отопительные системы тоже плохо подходят для обогрева производственных построек: несмотря на высокий КПД, эти системы используют слишком большое количество энергии, что очень сильно скажется на экономической стороне вопроса. Конечно, для отопления зданий площадью до 70 кв.м. электрические системы вполне подойдут, но нужно понимать, что электричество тоже имеет тенденцию регулярно пропадать.

А вот чему действительно можно уделить внимание, так это комбинированным отопительным системам. Такие конструкции могут иметь хорошие характеристики и высокую надежность

Существенным преимуществом перед другими типами отопления в данном случае считается возможность осуществления бесперебойного обогрева промышленного здания. Конечно, стоимость таких устройств обычно велика, но взамен можно получить надежную систему, которая будет обеспечивать постройку теплом в любой ситуации.

В комбинированных отопительных системах обычно встроено несколько видов горелок, которые позволяют использовать различные виды сырья.

Именно по виду и назначению горелок классифицируются такие конструкции:

  • газово-дровяные котлы: снабжены двумя горелками, позволяют не опасаться подорожания топлива и неполадок на линии подачи газа;
  • газово-дизельные котлы: демонстрируют высокий КПД и очень хорошо работают с большими площадями;
  • газово-дизельно-дровяные котлы: крайне надежны и позволяют использовать их в любой ситуации, но мощность и КПД оставляют желать лучшего;
  • газ-дизель-электричество: очень надежный вариант с неплохой мощностью;
  • газ-дизель-дрова-электричество: комбинирует в себе все виды энергоресурсов, позволяет контролировать расход топлива в системе, имеют широкий диапазон настроек и регулировок, подходит в любой ситуации, требует большой площади.

Котел, хоть и является основным элементом отопительной системы, но самостоятельно обеспечить обогрев здания не может. Может ли водяная отопительная система обеспечить необходимый прогрев здания? Теплоемкость воды гораздо выше, если сравнивать с уровнем теплоемкости воздуха.

Это говорит о том, что трубопровод может быть гораздо меньше, чем в случае с воздушным отоплением, что говорит о лучшей экономичности. Кроме того, водяная система дает возможность контролировать температуру в системе: например, установив обогрев в ночное время на уровне 10 градусов по Цельсию, можно значительно сэкономить ресурсы. Более точные цифры можно получить, проведя расчет отопления производственных помещений.

Общие места: безопасность и самое-самое необходимое

Безопасность – все для обогревателя. Поэтому совершенно обязательно автоматическое выключение при перегреве и датчик наклона – для автоотключения при опрокидывании. Автоотключение пре перегреве – это либо температурный датчик, который размыкает электроцепь при достижении ТЭНом определенного максимума, либо датчик перегрева воздуха на выходе: если выходные отверстия для воздуха перекрыты (полотенце на них сушится, невзирая на запреты), то прибор отключится. Еще одна важнейшая функция  – наличия режима антизамерзания, когда обогреватель поддерживает в помещении температуру около 5-7 градусов тепла. Для человека это недостаточно, но препятствует замерзанию водопровода, труб центрального отопления (когда оно выключено), канализации, погреба и т.п. Этой функции нет в недорогих тепловентиляторах, но в конвекторах и масляных обогревателях ее наличие принципиально. Все остальное – тип управления (электронный или механический), дисплей, таймер, количество секций (для масляных приборов), пульт ДУ, возможность программирования, наличие или отсутствие встроенного увлажнителя воздуха, ионизатора или пылеулавливающего фильтра – вопросы необходимости конкретному пользователю и готовности платить за лишнюю функцию.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
