Современное решение обогрева частного дома — индукционное отопление: подробный обзор

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных в обращении инструментов и дорогостоящих материалов. Все, что вам надо – иметь хотя бы базовые представления о работе сварочного аппарата инверторного типа.

Как сделать индукционный котел своими руками

Первый шаг. Нарежьте проволоку из нержавейки либо катанку на куски длиной порядка 5 см. Необходимый диаметр используемой проволоки – 7-8 мм.

Второй шаг. Подготовьте пластиковую трубу для сборки корпуса устройства. Будет достаточно изделия диаметром порядка 50 мм.

Третий шаг. Закройте дно основной трубы мелкоячеистой металлической сеточкой. Подбирайте сетку с такими ячейками, чтобы через них не могли пройти куски загруженной нержавейки либо катанки.

Четвертый шаг. Полностью заполните корпус проволокой либо катанкой, а затем закройте свободное отверстие трубки второй металлической сеточкой.

Пятый шаг. Аккуратно и как можно более плотно намотайте на среднюю часть корпуса порядка 90 витков провода из меди.

Шестой шаг. Подключите к корпусу нагревателя специальные переходники для врезки в отопительную или водопроводную систему. Схема предельно простая: вода заходит в нагреватель через один переходник – практически мгновенно нагревается – выходит в отопительную систему через второй переходник – батареи и трубы отдают тепло обслуживаемому помещению.

Закрытая система отопления

В результате таких нехитрых манипуляций вы получите недорогое и предельно простое в сборке устройство для эффективного обогрева. Преимуществом использования самодельного индукционного котла является отсутствие необходимости выделения под его установку отдельного котельного помещения. Вы попросту вырезаете часть трубы недалеко от входа в радиатор и закрепляете вместо нее свой самодельный нагреватель.

Далее останется лишь подключить к готовой катушке инвертор на 18-25А и можно заполнять отопительную систему теплоносителем.

Важно: не включайте нагреватель при отсутствии теплоносителя в отопительной системе. В такой ситуации пластиковый корпус нагревателя попросту расплавиться и вся ваша работа пойдет насмарку

Не забудьте выполнить надежное заземление самодельного нагревательного приспособления.

Разновидности

Общая классификация такая же, как и для других теплогенерирующих агрегатов – по мощности, питанию (одно- или трехфазные) и так далее. Принципиальное отличие между отопительными индукционными установками – в конструктивном исполнении электрической части. Существует две модификации.

На первичную обмотку индукционного нагревателя с блока питания котла подается пром/напряжение (220/50). Вторичная – замкнутый контур, по которому циркулирует жидкость. Он же является частью теплообменника, где и происходит нагрев теплоносителя системы отопления. В качестве такового может использоваться не только вода, но и антифриз. Ток довольно быстро повышает температуру контура, поэтому КПД всех котлов этой категории очень высокий.

ВИН.

Модели называются вихревыми (отсюда и аббревиатура). Главное отличие от предыдущей группы – в питании. На первичную обмотку оно поступает преобразованное, высокочастотное. Напряженность ЭМП усиливается за счет токов Фуко. Этому же способствует и специфика изготовления теплообменника и корпуса котла. Для их производства берутся ферромагнитные сплавы. Постоянное «перемагничивание» инициирует быстрый разогрев материала, поэтому такие котлы несколько эффективнее исполнения SAV. Однако их цена выше за счет совершенства конструкции.

Краткий обзор моделей

1. «Гейзер».

Неплохой котел для организации обогрева частного дома. Второй класс эл/безопасности не требует обустройства защитного зануления. Большой выбор как по мощности котла (4,5 – 250 кВт), так и по специфике монтажа. Если в схеме системы отопления предусмотрена накопительная емкость, устанавливается модификация «Е». В иных случаях (с теплообменником) – котлы категории «Б». Как недостаток отмечается сложность подключения агрегатов. От сети 220/50 работают лишь маломощные индукционные электрические котлы. Всем остальным моделям необходимо 380/3ф. Насколько это актуально для частного дома? Хотя, судя по отзывам владельцев, «Гейзер» отличается надежностью, устойчивостью в функционировании и каких-либо нареканий к этой марке котлов нет.

2. «Миратрон».

Такие котлы ориентированы на обогрев жилых строений (до 300 – 350 м2). Диапазон мощностей (кВт) – от 8,5 до 32. Для большинства домов этого достаточно. Собственники дают самые положительные отзывы о котлах марки «Миратрон», что вполне объяснимо. Во-первых, функционируют практически бесшумно. Во-вторых, не требуют постоянного контроля. В-третьих, экономичность достигается ступенчатым переключением мощности. На начальном этапе работы индукционного котла он разгоняется на повышенной, а потом переходит в оптимальный режим. В-четвертых, особенность конструкции гарантирует, что частный дом в любом случае без отопления не останется. И это, наверное, одно из самых главных преимуществ «Миратрон». Котлы этой марки оснащены несколькими индукционными нагревателями, чем обеспечивается не только возможность ступенчатого переключения, но и аварийное резервирование.

3. «Эдисон».

Ассортимент моделей большой – от небольших бытовых котлов до промышленных установок. Есть ограничение в использовании – только для закрытых контуров. Гарантированный КПД – 98 %.

4. Электрокотлы индукционного типа от ООО «Альтернативная Энергия» (С-Пб).

Все агрегаты ориентированы на отопление частных домов. Мощности котлов (кВт) – от 3 до 75. Второй класс эн/безопасности, возможность подключения к любому контуру обогрева – основная система, «теплый пол» и так далее. Современная схема автоматизации увеличивает стоимость продукции – от 29 890 рублей (3 кВт). Но есть и существенный плюс – компактность оборудования. Судя по отзывам, это и привлекает покупателей.

Виды индукционных котлов для отопления

Производителя выпускают два типа оборудования с подачей напряжения сети в 220 V это стандарт в 50 герц на первичную обмотку и с подачей напряжения через инвертор. Этот прибор отвечает за преобразование стандартного напряжения электросети в ток высокой частоты с показателем в 20 килогерц. Также инвертор гарантирует большую надежность, при этом электрокотел индукционный для отопления получает свойства экономичности, практичности, и оборудование с инвертором обладает компактными размерами.

Также различается индукционное отопление по материалам изготовления. В частности, котлы SAV оснащены стальными трубчатыми замкнутыми теплообменниками, а в вихревых котлах стоят теплообменники из материала с ферромагнитными сплавами.

Прежде чем начинать обустройство отопления, следует выбрать вид котла:

  1. SAV – оборудование, не оснащенное инвертором, работает от сети электроснабжения на 50 герц (стандарт). В этом случае напряжение подается на индуктор. Прибор вторичной обмотки выглядит как сетка тонких труб из стали, такой теплообменник оперативно прогревается за счет токов Фуко. Подача теплоносителя в магистраль принудительная, работает циркуляционный насос, уже установленный в котел. Оборудование представлено двумя типами – с работой от напряжения в 220 V и 380 V.
  1. ВИН. Этот тип вихревых котлов, для работы которых нужен инвертор. Оборудование стоит дороже, но при этом снижен вес и уменьшены размерные параметры. Теплообменник изготавливается из ферромагнитного сплава, магнитопровод и вторичная обмотка представляются как в виде теплообменника, так и корпуса самого котла. Комплектация дополнена блоком автоматического управления, насосным оборудованием приточного и циркуляционного типа.

Устройство и основные элементы котла

Если знакома схема индукционной плиты, то с устройством котла пользователь разберется без особых проблем.

Оборудование представляет собой набор основных и вспомогательных элементов:

  • Индуктор. Это деталь типа трансформатора с парой обмоток, из которых первая дополняет сердечник, что объясняет возникновение электромагнитного поля для выделения вихревых потоков. Вторичная обмотка – корпус котла, который принимает токи и затем передает тепловую энергию теплоносителю.
  • Нагревательный элемент. Деталь выглядит как труба увеличенного диаметра или несколько меньших по размеру труб и является сердечником катушки. Если нагреватель представлен множеством тонких трубок, то они параллельно соединяются между собой.
  • Выходные патрубки. Детали применяются для соединения с магистралью отопления. Один патрубок нужен для подключения к тепловой сети прямого тока, второй – для обратки.
  • Инвертор. Агрегат для преобразования постоянного электрического тока в высокочастотный.

Конструкция котлов

Котлы этой разновидности имеют очень сложное строение. Конструкция представляет собой многослойный механизм.

  1. Первым слоем в нем является наружный корпус, который изготавливается из металла.
  2. Второй слой – это изоляция, сделанная в два слоя (теплоизоляция и электрическая изоляция).
  3. Третий элемент такого котла – сердечник. Он состоит из двух стенок. Представляет собой ферримагнитные стальные трубы (две штуки) с толщиной стенок 10 мм. Эти трубы имеют разный диаметр и вставляются друг в друга. Внутреннюю трубу окружает обмотка, эта труба несет на себе функцию сердечника, а внешняя труба является нагревательным элементом.

Особенности индукционных котлов

Для многих выбор в основном сводится к одному из двух наиболее рациональных вариантов:

  • Применение для отопления котлов, работающих от газа;
  • Электрических аналогов.

Однако, есть один неоспоримый факт, что, как газовое топливо, так и электричество постоянно повышаются в цене. Так что затраты при обогреве жилья не во многом становятся дешевле.

В качестве альтернативного предложения стоит присмотреться к применению для этих целей индукционного котла для отопления частного дома, ознакомиться с его техническими параметрами.

Одним из основных достоинств, по отзывам об индукционных котлах считается то, что для его нормальной работы не требуется обслуживания, как в случаях с другими типами.
Вибрация встроенного элемента предотвращает закрепление образующихся фракций, тем самым давая им возможность свободно вымываться из трубы.
Поэтому именно такое оборудование дает возможность жителям сельской местности чувствовать себя спокойно в этом отношении.
Кроме того котел обладает устойчивостью к перепадам в напряжении, что немаловажно для частников.

Что собой представляет индукционное отопление

В основе работы лежит явление электромагнитной индукции. Внутри котла создаётся электромагнитное поле, которое нагревает сердечник из ферромагнетика. Он-то и отдаёт тепло воде в системе вместо привычного ТЭНа.

Когда продавцы и производители ВИНов (вихревых индукционных нагревателей) говорят о его экономичности, имеют в виду скорость нагревания элемента и передача тепла в систему.

Если ТЭН нагреет воду в системе отопления в лучшем случае через 20, а то и 30—40 минут, то индукционный элемент на 10—15 минут быстрее.

Важно!
В индукционном отоплении выбор теплоносителя довольно широк: это может быть не только вода, но и масло, этиленгликоль и любой антифриз.

Принцип работы и устройство индукционного электрокотла

Подобны трансформатору.Генератор индукционного тока состоит из первичной и вторичной короткозамкнутых обмоток. Первичная обмотка превращает электрическую энергию в вихревой ток, а вторичная обмотка служит корпусом индуктора.

Ещё проще объяснит работу устройства индукционного нагревателя следующий пример:

  1. На трубу из диэлектрического материала (непроводящего электроток) наматывается катушка.
  2. Внутрь помещается сердечник из мартенситной или ферритной стали (ферромагнетик).
  3. Катушка под воздействием электричества создаёт магнитное поле.
  4. Магнитное поле нагревает сердечник (до 750 °С).
  5. Сердечник нагревает воду, проходящую через трубу.

Справка. Несмотря на то, что индукционный котёл может нагреть быстро большое количество теплоносителя, а явление индукции само создаёт конвекционное движение носителя в системе, чтобы без проблем отопить двухэтажный дом, нужно поставить в систему насос.

Чаще всего индукционный котёл представляет собой довольно компактный, не слишком высокий (40 см), но увесистый (до 23—30 кг) широкий баллон-трубу. Поэтому, чтобы он не обрушился, его ставят на прочные дополнительные крепления. Иногда для усиления эффекта используют спаянную секцию из нескольких таких баллонообразных труб-котлов.

Фото 1. Индукционный котёл, подключенный к отопительному контуру. Представляет из себя баллон небольшого размера.

Реже встречаются конструкции в форме шкафчика.

Но в любом случае индукционный котёл состоит из:

  1. Корпуса, состоящего из диэлектрического металла.
  2. Электроизоляционного слоя.
  3. Сердечника из ферромагнита (толщина до 7 мм).
  4. Температурного датчика в корпусе котла.
  5. Входного и выходного патрубков соединения с системой труб и радиаторов.
  6. Автовыключателей (в пульте управления).
  7. Терморегулятора (электроника в пульте управления).

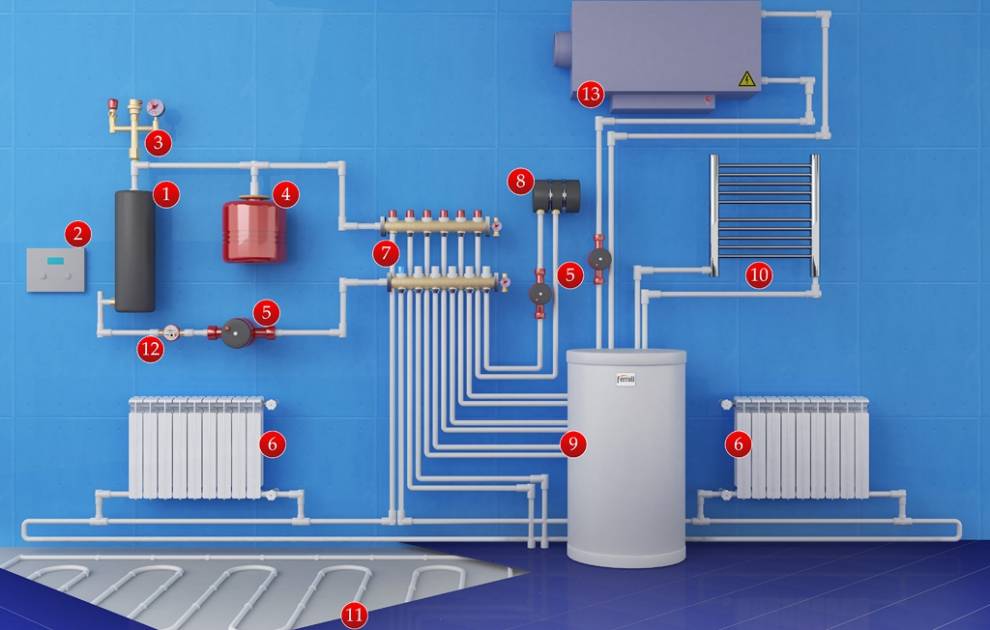

А вот так может выглядеть система отопления, где:

  • Насосдля циркуляции теплоносителя.
  • Отопительные батареи.
  • Индукционный котёл.
  • Мембранный расширительный бак (для регулировки давления).
  • Шкаф пульта управления.
  • Запорный шаровой кран.

Внимание!
Индукционный котёл годится только для закрытого контура отопления.

Что такое индукция и ее принцип

Электромагнитная индукция была открыта еще более ста лет назад. Она позволяет генерировать тепло с помощью высокочастотных токов – данная технология активно применяется для выплавки металлов. Дошла эта технология и до бытовых потребителей – мы можем увидеть ее воплощение на кухне в виде индукционных электрических печей. Индукционные печи позволяют быстро разогревать пищу и отличаются небольшими габаритами. Еще одним достоинством является их продолжительный срок службы.

Индукционный нагреватель представляет собой мощную катушку, на которую подается переменный ток высокой частоты. Внутри катушки помещается металлический сердечник, разогревающийся под действием вихревых токов. Таким образом, никаких привычных нагревательных элементов здесь нет, а тепло генерируется исключительно за счет индукционного нагрева.

Магнитная индукция используется в металлургической промышленности. Здесь она позволяет избавиться от угольных и газовых печей, отличающихся большими размерами. Сегодня в металлургических цехах стоят небольшие индукционные печи, быстро разогревающие металлы и сплавы до высоких температур. Они безопасны для людей и позволяют сократить время, затрачиваемое на переработку металлов.

С помощью индукционной катушки можно быстро нагреть металл до очень высоких температур.

В бытовой сфере магнитная индукция работает в индукционных кухонных печах и в электрических индукционных котлах. В чем заключаются преимущества такого нагрева?

  • Отсутствует прямой контакт между нагреваемым телом и индукционной катушкой.
  • Отсутствие накипи в индукционных котлах, что связано с отсутствием привычных нагревательных элементов.
  • Продолжительный срок службы оборудования.
  • Быстрый прогрев теплоносителей и металлических конструкций.
  • Высокая эффективность оборудования.
  • Безопасность для окружающих.

Электромагнитная индукция греет быстро и очень эффективно – коэффициент полезного действия тех же индукционных котлов достигает 98-99%. Также здесь отсутствует прямой контакт теплоносителя и токоведущих частей, что значительно повышает безопасность оборудования.

Напомним, что в ТЭНовых и электродных электрических отопительных котлах используется прямой контакт нагревательных элементов и теплоносителя.

Сделать индукционный нагреватель воды своими руками не так уж и сложно, как это может показаться на первый взгляд. Многие люди, обладающие познаниями в области электротехники и «прямыми руками», умеючи создают индукционные нагреватели, используемые для обогрева жилых домов. Давайте разберемся, как создаются такие нагреватели и что нам понадобится для самостоятельной сборки оборудования.

Принцип действия

При нагреве теплоносителя в индукционных котлах используется энергия, которая выделяется при возникновении наведенных токов в корпусе-теплообменнике. Это, по сути, индукционная катушка, заключенная в массивный корпус из ферросплава. Сам корпус и является вторичной обмоткой. Он нагревается из-за прохождения наведенных в нем токов.  Для увеличения площади теплоотдачи сделан в виде лабиринта с толстыми стенами. Теплоноситель, проходя по лабиринту нагревается.

Принцип действия индукционных отопительных котлов основан на выделении тепла при возникновении токов Фуко в металле

Система имеет высокую степень надежности, так как катушка герметично запаяна в корпусе и не имеет контакта с водой или другим теплоносителем. Вероятность пробоя витков мала – они накручиваются не вплотную и дополнительно заливаются изолирующим составом. Все это вместе с массивным толстостенным корпусом позволяет говорить о длительном сроке эксплуатации. Продавцы заявляют о 30 годах эксплуатации без обслуживания, но гарантийный срок производители ставят гораздо меньше.

Сила индукции

Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

  • металлический сердечник;
  • корпус;
  • тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

  • промышленная частота в 50 Гц не подходит для самодельных приборов;
  • прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
  • эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

  • стальная проволока диаметром 6−7 мм;
  • медная проволока для катушки индуктивности;
  • сетка из металла (для удержания проволоки внутри корпуса);
  • переходники;
  • трубы для корпуса (из пластика или стали);
  • высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

  • нарезать проволоку на отрезки в 6−7 см;
  • металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
  • аналогично закрыть отверстие трубы снаружи;
  • намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
  • вставить конструкцию в систему отопления;
  • с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

  • нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
  • сварить их друг с другом, соединяя меньшими диаметрами между собой;
  • приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
  • сделать крепление для индукционной печки, приварив с одной стороны два уголка;
  • вставить варочную панель в крепление из уголков и подключить к электросети;
  • внести в систему теплоноситель и включить нагрев.

  • нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
  • сварить их друг с другом, соединяя меньшими диаметрами между собой;
  • приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
  • сделать крепление для индукционной печки, приварив с одной стороны два уголка;
  • вставить варочную панель в крепление из уголков и подключить к электросети;
  • внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

  • Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
  • Количество витков к проводу большего сечения подбирается математическим вычислением.
  • Потребуется охлаждение работающих элементов.

Особенности монтажа

Оборудование с индукторным нагревателем предназначено для работы в замкнутой системе отопления. В конструкции предусматривается герметичный расширительный резервуар (мембранный бак), в который уходит расширяющаяся при нагреве жидкость. Для циркуляции теплоносителя устанавливается электрическая помпа; конвекционный способ переноса нагретой жидкости не используется (из-за интенсивного прогрева раствора теплообменником).

Для разводки по помещению применяются пластиковые магистрали. Если в комнатах имеются стальные трубопроводы, то предусматриваются соединительные муфты из пластика, разобщающие металлические трубы и кожух нагревателя.

В цепи питания предусматривается заземляющий кабель, который подключается к общедомовому или индивидуальному контуру. Нагревательный блок крепится на поверхности стены через штатные точки фиксации (воздушный зазор между стеной и кожухом — 300 мм), расстояние от горизонтальных поверхностей должно составлять не менее 800 мм.

В конструкции предусматривается датчик потока, отображающий объем теплоносителя на выходе из насосной станции. На отводных магистралях монтируются предохранительные краны, позволяющие отключать комнаты от общего контура для ремонта магистралей.

В канале подачи горячей жидкости монтируется группа безопасности с датчиком аварийного отключения питания; предусматривается датчик температуры с индикатором значения. Электроника котла вынесена в отдельный распределительный шкаф, который монтируется на стене рядом с отопительным оборудованием.

Снижение КПД электрокотла

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Давайте разберем это поподробнее.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

этот слой не достаточно толстый

он никоим образом не препятствует передаче тепла

А соответственно, свое изначальное КПД, котел никоим образом не теряет.

То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.

Правила эксплуатации и техническое обслуживание

Запрещается делать следующее:

  1. Заливать в систему теплоноситель, не указанный производителем в числе разрешенных.
  2. Включать прибор в режиме сухого хода или при остановленном насосе.
  3. Проводить работы по ремонту или обслуживанию, не обесточив агрегат.
  4. Держать вблизи отопителя металлические предметы.


Прибор нельзя включать в режиме сухого кода.

Периодически проверяйте:

  • работоспособность УЗО;
  • сопротивление контура заземления.

Индукционные отопители не нуждаются в обслуживании. В редких случаях теплообменник может покрыться накипью, тогда его промывают раствором лимонной кислоты или специального средства. Чтобы исключить подобные явления, заливайте в систему обессоленную воду.

Критерии выбора хорошего котла: на что обратить внимание

Покупая агрегат, учитывайте следующее:

  1. Мощность. Для стандартного дома требуется 1 кВт на каждые 10 кв. м площади.
  2. Напряжение. Модель на 380 В подойдет только тем, у кого к дому подведены 3 фазы.
  3. Максимальное давление в котловом баке. Тот должен выдерживать нагрузку от насоса и веса водяного столба.

Предпочтительны модели с несколькими ступенями мощности – при запуске они не вызывают резкого падения напряжения в сети.


Покупая агрегат, учитывайте мощность и напряжение.

Ввиду высокой стоимости электричества рекомендуется выбрать котел с функциями, позволяющими экономно использовать энергию:

  • с погодозависимой автоматикой;
  • программируемые.

Оценка маркетинговых характеристик-утверждений

Индукционным котлам отопления приписывают множество достоинств, часто – без аргументов. Перечислим эти характеристики и дадим оценку степени соответствия утверждений факту:

Экономичность

Потребление электроэнергии индукционными котлами на 20-30% меньше, чем другими обогревателями на электричестве.

Факт

Все нагревательные электроприборы, не выполняющие механической работы, 100% энергии электрического тока превращают в тепло, их КПД всегда ниже 100%, но отличается по величине у разных устройств в разных условиях. Для выработки 1 КВт тепловой энергии необходимо затратить более 1 КВт электричества, а вот насколько более —  зависит от параметров среды рассеивания. Внутри котла потери, конечно, тоже присутствуют – например, на нагрев катушки, так как любой материал проводника имеет сопротивление, но все эти потери остаются внутри помещения

Возможно, этим фактом и обусловлено утверждение об экономичности индукционных котлов.

Долговечность

Высокая надёжность и большой ресурс оборудования — более 25 лет.

Факт

Действительно, отсутствие подвижных деталей исключает механический износ индукционных котлов. Но в систему отопления с ВИН-агрегатом входит циркуляционный насос, ресурс которого гораздо скромнее. Кроме того, в систему управления и автоматики входят механизмы, также состоящие из многих комплектующих, подверженных износу.

Сердечник индукционного нагревателя функционирует в условиях постоянного циклического нагрева и охлаждения, температурных деформаций, которые тоже являются отрицательным фактором. Поэтому называть ресурс индукционных котлов чуть ли не безграничным – преувеличение. Однако он и в самом деле в разы выше ТЭНовых нагревателей.

Неизменность характеристик за весь срок эксплуатации

Отсутствие процесса образования накипи на внутренней поверхности труб обуславливает постоянную эффективность нагревателя и теплообменника.

Факт

Накипь – это отложение солей, содержащихся в воде (теплоносителе). Количество этих примесей в ограниченном объёме теплоносителя также ограничено и невелико, поэтому влияние накипи на эффективность обогревателя незначительно. А в индукционном котле вторичная обмотка находится под почти постоянным воздействием вибрации, и образования накипи не происходит вообще. Так что утверждение верное, преувеличена лишь его значимость.

Бесшумность

Работа индукционных обогревательных котлов бесшумна, что отличает их от других электрических отопителей.

Факт

Утверждение справедливо, но — все бойлеры на электроэнергии не шумят при работе, так как в диапазон их колебаний акустические волны не входят. Шуметь может только циркуляционный насос, но при желании можно подобрать модель бесшумного действия.

Компактность

Индукционные котлы компактны, что удобно при выборе места их установки.

Факт

Это действительно так, если не применять каскада индукционных котлов и не устанавливать промежуточных резервуаров при наличии нескольких точек горячего водозабора в системе горячего водоснабжения, так как индукционный нагреватель – это по большому счёту небольшой кусок трубы с обмоткой.

Факт

Абсолютно безопасных электронагревателей не существует. При эксплуатации индукционных устройств не исключена вероятность утечки теплоносителя из системы, а генератор электромагнитного поля продолжит свою работу, и система пустых труб будет нагреваться. Для предотвращения возникновения такой ситуации в конструкции котла предусмотрено устройство автоматического отключения, но ведь и оно может выйти из строя.

Поэтому индукционные обогреватели, выигрывая у соперников по некоторым критериям безопасности, полностью безопасными не являются.

Характеристики индукционного котла для отопления дома

Уровень КПД достигается 99% и поддерживается стабильно высоким во время эксплуатации. Имеет рабочую частоту тока в 50 Гц с минимальными помехами в сети. Вся используемая энергия из сети применяется для получения тепла.

Поэтому при переходе на данный способ отопления затраты на эксплуатацию снижаются на 30%.

Котлы выпускаются мощностью 2,5-500 кВт. Котел имеет максимальную защиту от накипи. В конструкции котла полностью отсутствуют разъемные соединения, благодаря чему вероятность течи заметно снижается.

Схема подключения индукционного котла

В конструкции котла отсутствуют элементы, которые могут подвергаться механическому износу, так как в нем не используются движущиеся детали и устройства. Индукционный нагрев совместим с использованием различных жидких теплоносителей: воды, масла и антифриза. Для использования этих жидкостей не требуется технологическая подготовка. Для установки котла не требуется отдельное помещение. Совместим с различными системами отопления.

Полностью автономен. Не нуждается в профилактических работах в неэксплуатируемый период. Для выполнения монтажных работ и обслуживания нет необходимости привлекать высококвалифицированных сотрудников. Термин эксплуатации индукционного нагревателя для отопления сооружений составляет не менее 30 лет.

Данный тип нагревателя обладает высокой степенью электро‐ и пожаробезопасности, так как нагревательный элемент и индуктор не имеют между собой электрическую связь. Если нагреватель работает в системе отопления и горячего водоснабжения, его граничная температура может превышать температуру теплоносителя до 10‐30°С.

В зоне воздействия высокой температуры полностью отсутствуют электрические контакты. Исключение составляют 2 — 6 выводов термостойкого кабеля, которые достаточно удалены от области нагрева и не требуют каких-либо мер для обеспечения качественного электрического контакта. Эксплуатация индукционной технологии обогрева с промышленной частотой тока дает возможность максимально эффективно применять индукционный котел в различных отраслях промышленности.

Индукционный котел бесшумен в работе и экономичен в использовании, о нем положительные отзывы

Экономичность котла обеспечивается:

  • — более малой инерцией нагрева;
  • — применением современной автоматики;
  • — использование современных радиаторов (чугунные повышают расход энергии).
  • — надежность и длительный срок эксплуатации за счет простотой конструкции.

Классификация котлов индукционного типа

Разделение по мощности – основная характеристика, в соответствии с которой их можно различать:

  • От двух с половиной до десяти киловатт мощностью, с токовой частотой в пятьдесят герц и напряжением питания от двести двадцать до триста восемьдесят вольт;
  • От пятнадцати до шестидесяти киловатт мощностью при напряжении триста восемьдесят вольт и токовой частотой – пятьдесят герц.

Электрическая сеть с тремя фазами требуется для нормального питания оборудования, начиная с показателя мощности — пять или семь киловатт. Ее напряжение должно составлять триста восемьдесят плюс минус три процента вольт.

Если говорить о габаритах котлов индукционного типа, то, к примеру, оборудование SAV при мощности в десять киловатт, обладает следующими размерами. Высота составляет тысячу миллиметров, и диаметр – сто двадцать один миллиметр. Без учета веса системы управления его масса равна семидесяти килограммам.

Исходя из габаритов уже понятно, что по внешнему виду конструкция оборудования напоминает один большой цилиндр с металлическим корпусом или может быть представлена несколькими более маленькими цилиндрами.

Выводы и рекомендации

Браться за самостоятельное изготовление устройства есть резон, если в хозяйстве уже имеется индукционная панель. Затраты на ее приобретение достаточно высоки и сопоставимы с ценой электродного нагревателя. Мощность некоторых таких моделей достигает 10 кВт, в то время как смастерить в домашних условиях установку с показателем выше 2,5 кВт под силу только мастеру с должным уровнем компетентности (как минимум, нужно уметь собирать схему частотного преобразователя). Также перед монтажом необходимо удостовериться в отсутствии щелей и прорех, через которые жидкость из теплогенератора может просочиться наружу: такой инцидент способен вызвать пожар.

Индукционный нагреватель простой конструкции, рассчитанный на обслуживание небольшой площади помещения, несложно смастерить без специальной подготовки. Более мощные и эффективные варианты, например, со сварочным аппаратом или двумя платами, требуют от сборщика компетенций в области радиоэлектроники. Особенности строения этих установок обусловливают необходимость приобретения дополнительных средств контроля для обеспечения безопасности.

Индукционный нагреватель можно устанавливать в квартире, для этого не нужно никаких согласований и связанных с ними расходов и хлопот. Достаточно желания хозяина. Проект подключения требуется только теоретически. Это и стало одной из причин популярности индукционных нагревателей, даже несмотря на приличную стоимость электроэнергии.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
