Особенности подключения водяного обогрева
схем подключения водяного теплого пола
Вариант первый.
Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:
- управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
- балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
- циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
- предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
- коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
- электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
- байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
- несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.
Плюсы и минусы теплых полов
Как и любая другая система, теплые полы имеют свои плюсы и минусы.
Плюсы
Одним из достоинств является экономичность, а также независимость от сетей, если система подключена к котлу. В холодные дни она поддержит теплоту в вашем доме, благодаря циркуляции горячего воздуха позволит вам ходить босиком, не опасаясь за свое здоровье. Также вы сможете создать интерьер вашей мечты, ведь вам не помешают трубы, «ползущие» по стенам, не придется прятать под тюлем радиаторы.
Минусы
Единственным существенным недостатком является высокая стоимость такой отопительной системы. К сожалению, далеко не каждый может позволит себе установку такой дорогостоящей конструкции в квартире.

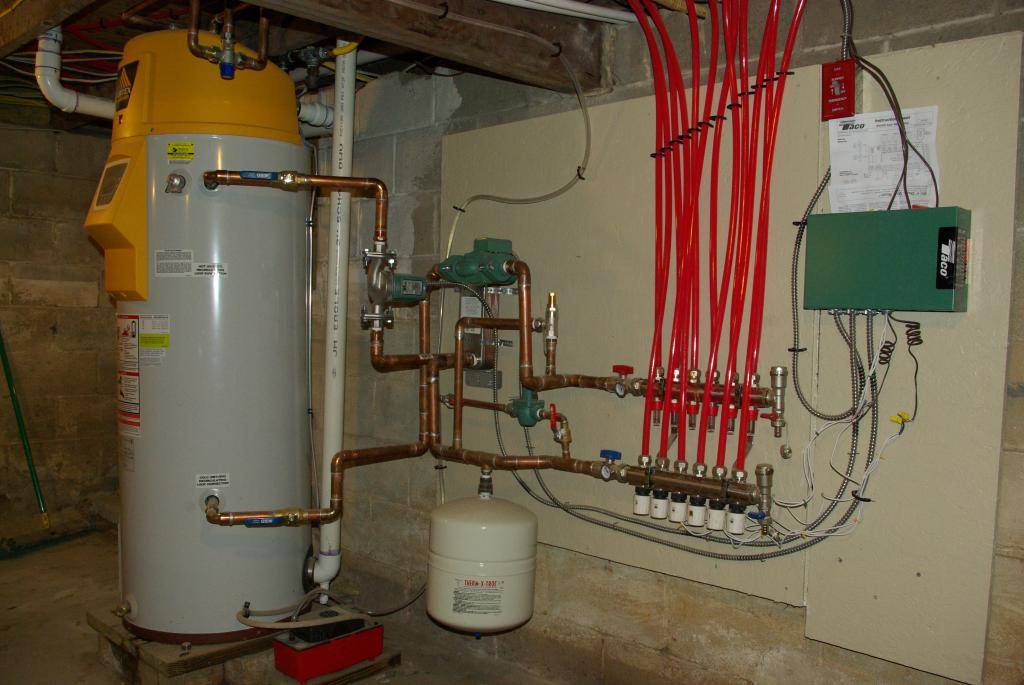

Схема подключения коллектора теплого пола
Коллектор – это смесительный узел (пара металлических гребёнок с отводами), задача которого разводить потоки воды по комнатам. Гребёнки можно наращивать в зависимости от потребностей.
Коллекторная система теплых водяных полов прячется в специальный вертикальный шкаф, монтирующийся в стену и/или за гипсокартон.
Схема подключения коллектора
Разводка труб делается с учётом расположения мебели и особо холодных мест в комнате.
Для равномерного распределения тепла, трубы укладывают в виде спирали (или улитки). Укладка труб змейкой, неравномерна, но позволяет сильнее подогреть желаемые участки помещения.
Варианты для квартир
Бывали случаи, когда смонтированный тёплый пол в одной квартире, оставлял без тепла жильцов в других квартирах.
Поэтому жители многоэтажек не всегда могут в полной мере пользоваться возможностями тёплого пола.
Допустимый вариант: подключение тёплого пола на 1-м этаже при верхней разводке горячей воды, либо на последнем этаже при нижней разводке, так как в этих местах вода поворачивает в обратное течение.
Без ущерба для окружающих можно сделать тёплым пол в одной комнате (например, в ванной), т.е. забрать небольшой объём горячей воды.
В частном доме
При автономном отоплении, хозяин имеет больше свободы в монтаже тёплого пола.
Первый вариант – дом можно отапливать только тёплым полом. Простейшая схема подключения – это когда один коллектор объединяет трубы подачи теплоносителя, а второй – трубы обратки.
Укладка водяного теплого пола в частном доме
Если теплый пол монтируется без радиаторов, то в такой системе сложно регулировать температуру подачи воды из котла.
Даже перекрыть полностью кран нельзя – теплу куда-то нужно деваться. Придётся регулировать температуру степенью прогрева котла, а это очень сложно, не каждый котёл это позволяет. Да и система получается инертной.
Если в доме планируется отопление, совмещённое с радиаторами, то тёплый пол нужно подключать в обратный ток, идущий от батарей.
Трехходовой клапан
В такой схеме устанавливается трёхходовой клапан, в котором есть термодатчик и термоголовка.
Прогоняет воду по системе циркуляционный насос. Без него система с трёхходовым клапаном имеет малую проходимость и может хорошо прогревать только 2-3 параллельные ветки.
Также длина трубопровода без насоса не должна быть больше 35-40м.
Двухходовой клапан
Двухходовой, или питающий клапан, тоже имеет термоголовку с датчиком. В отличие от предыдущего устройства, двухходовой клапан подмешивает холодную воду в систему не постоянно, а только при открытии крана.
В такой схеме необходимо установить байпас. Если давление будет зашкаливать на входе в коллектор, клапан откроется и выбросит в обратку какое-то количество воды.
То, что пол никогда не будет перегретым, продлит срок его службы.
Двухходовой и трехходовой клапаны
У клапана небезграничная пропускная способность, поэтому есть ограничения по площади обогрева – не больше 200 м2.
Основные принципы подключения коллектора
Шкаф с коллектором нужно установить так, чтобы в будущем к нему оставалась возможность доступа.
- На коллектор устанавливаются запорные краны, после чего подключают подачу и обратный ход воды.
- Трубы с коллектором соединяются компрессионными фитингами на резьбе. Трубы различных диаметров соединяются при помощи переходников и универсальных фитингов.
- Держать температуру и давление под контролем помогут термометры и манометры, установленные рядом с запорными кранами.
- Смесительный насос нужен для снижения t воды при её перегреве (он разбавляет горячую воду, холодной). Устанавливать его нужно на участке между коллектором подачи и подводящей трубой. Для забора холодной воды, третий выход насоса идёт на отдающий коллектор.
- Если тёплый пол буде во всём доме, то небольшие комнаты нуждаются в собственных распределительных узлах. Также отдельные коллекторы монтируются для каждого этажа здания.
Запорные краны может заменить термостатический смеситель. Он обеспечивает пропускную способность крана без резких скачков.
Подключение кабеля к терморегулятору
После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.
Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.
А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.
Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.
Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.
После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.
После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.
Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.
Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.
Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.
фазная жила – Lтп
нулевая жила (синего цвета) – Nтп
Монтаж
Самый инновационный и удобный метод реализации греющей напольной поверхности на сегодняшний день – это установка инфракрасной пленки для пола. На её примере и рассмотрим тонкости установки, тем более что с монтажом нагревательного кабеля они почти совпадают.

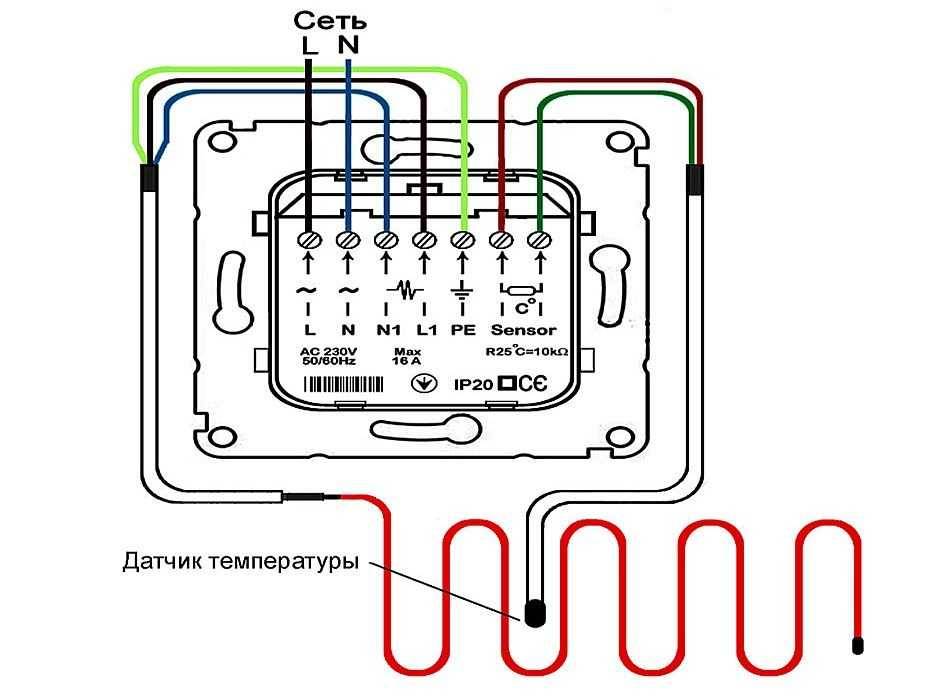

Схема подключения теплого электрического пола с использованием двужильного нагревательного кабеля
Комплектация
Любое подключение следует начинать только после того, как убедитесь в наличии всего необходимого:
Рулон или рулоны, в зависимости от покрываемой площади, ИК плёнки в соответствии с маркировкой.
Рулон термоплёнки
- Зажимы для контактов.
- Терморегулятор. Следует отметить, что он приобретается отдельно, но купить его желательно сразу вместе с нагревательными элементами.
Образец электронно-термического регулятора
Сенсор, измеряющий температуру напольной поверхности. Также приобретается самостоятельно.

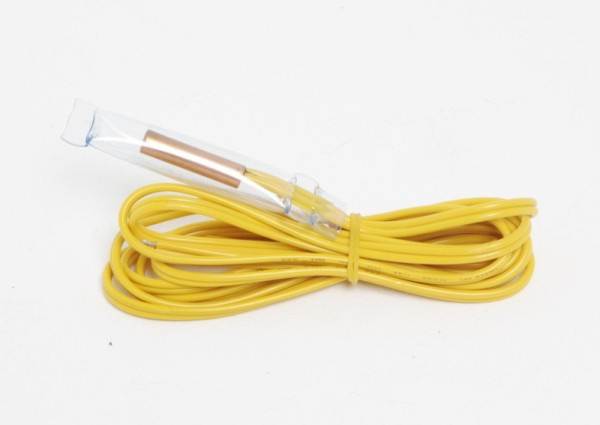

Датчик температуры пола
- Набор проводов.
- Изоляционные материалы.
Из монтажных материалов нам понадобятся:
- Теплоотражающее покрытие.
- Монтажный скотч.
- Пластиковая плёнка толщиной более 3 мм.
- Древесноволокнистая плита, если сверху планируется укладка линолеума или ковролина.
- Клей для плитки, стекломагнезитовый лист и плёнка, если сверху планируется укладка плитки.
Планировка
Схема подключения пленочного теплого пола с учётом находящейся в комнате мебели
Планировка всегда должна быть оптимальной.
Следующая инструкция укажет, на что следует обратить внимание для достижения наилучшего результата:
- Первым делом подбираем наилучшее место для установки терморегулятора теплого пола.
- ИК плёнку размещаем контактами к термическому регулятору.
Монтаж теплоотражателя
Схема подключения теплых полов с учётом теплоотражающего материала
Изолон или техническая пробка укладываем на заранее подготовленный и выровненный пол.
Фото изолона
Полосы материала соединяем между собой строительным скотчем.
Укладка инфракрасной плёнки
Схема подключения инфракрасного теплого пола – стандартная установка
- Разрезаем полотно термоплёнки на необходимые полосы. Места разрезов указаны через каждые 25 см.
- Монтируем контактный зажим таким образом, чтобы одна сторона оказалась с верхней стороны ИК плёнки на полосе из меди, а другая – с нижней.
- Плоскогубцами тщательно зажимаем его.
- Проводим изоляцию мест обрезания медной шины.
- Фиксируем плёнку на материал термоизоляции.
Монтаж терморегулятора
Подключение терморегулятора
- Выбираем удобное для эксплуатации место поближе к основной проводке. При наличии большой нагрузки – делаем персональную.
- Укладываем монтажные провода:
- подключаем их параллельно;
- один цвет к одному зажиму;
- прячем под напольные галтели;
- Подсоединяем провода к ИК плёнке:
- снимаем изоляцию с провода;
- оголённый кончик вставляем в зажим;
- надёжно зажимаем его в нём.
- Проводим изоляцию мест соединения. В комплектации каждая полоса имеет 5 специальных отрезков изоляционной материи. Один крепим снизу контакта, а другим накрываем, как это показано на следующем рисунке:
Изолирование контактных зажимов
- Подсоединяем контактные провода к терморегулятору.
- Монтируем к полу и подсоединяем к терморегулятору тепловой датчик:
- выбираем для него место в комнате с наименьшим давлением;
- фиксируем к черновой стороне инфракрасной плёнки.
- Терморегулятор подсоединяем к электрической проводке.
- Тестируем систему.
- Устанавливаем финишное покрытие пола.
- Включаем и пользуемся системой.
Настройка
Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.
Настройка регулятора электрического пола производится следующим образом:
- Нажимается клавиша включения электропитания «0»;
- Регулируется температурный нагрев кнопками «вверх» и «вниз»;
- Когда набирается температура, высвечивается «set»;
- Желаемый температурный уровень отражается на индикаторе «run»;
- Отключается питание кнопкой on/off.
Установка даты и времени
Панель терморегулятора оснащена значком «книжка», данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.
Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.
Настройка нагрева по дням и часам
Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.
В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.
В данных настройках сутки разбиты на шесть временных периодов — время:
- подъёма;
- ухода из дома;
- возвращения на обед;
- ухода с обеда;
- возвращения вечером;
- ночное.
Настройка сервисного меню
Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:
- калибровка, переключение и одновременное включение датчиков;
- настройка температурного ограничения;
- установка шага включения и отключения температуры;
- регулировка уровня подогрева.
Кроме того, данное меню позволяет сбросить все настройки.
Детский режим
Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.
Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.
Схема 3. Разводка теплого пола от насосно-смесительного узла
модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.
Подключение к напольному котлу
Напольные котлы в редких случаях обладают в своих конструкциях насосами. Схема предусматривает выносной циркуляционный насос, трехходовой клапан и иные элементы, которые предусмотрены насосно-смесительным узлом. Если вы задались вопросом о том, как подключить теплый пол к системе отопления, то в схему нужно будет включить группу безопасности и расширительный бачок, когда он отсутствует в котле. Это верно, если этот узел предусматривает коллектор. Сама система при таком подходе получается автономной и обладает собственным кругом циркуляции, это позволяет совмещать использование пола с радиаторами отопления.
Виды терморегуляторов. Подключение терморегулятора теплого пола.
При монтаже теплого пола при помощи нагревательного кабеля, подключение инфракрасного обогревателя теплого пола осуществляется только с использованием специально купленного или идущего в комплекте терморегулятора.
Как работает терморегулятор, разновидности терморегуляторов
Принцип работы терморегуляторов заключается в поддержании заданной температуры на одном уровне. Т.е. информация идет от датчика температуры, установленного в определенном месте под напольным покрытием. В случае, остывания или перегрева пола срабатывает реле, включающее или выключающее нагрев кабеля. Существуют различные модели терморегуляторов. Обычные механические, температура которых регулируется с помощью колесика на панели управления. И с электронным дисплеем. На таких терморегуляторах используется два варианта управления – кнопочное и сенсорное.
Помимо основной функции некоторые модели могут работать по таймеру, что позволяет сэкономить электроэнергию. Умные сенсорные модели позволяют устанавливать сразу несколько временных промежутков включения. На этом их преимущества относительно механических или бюджетных электронных моделей не заканчивается. Некоторые термостаты способны анализировать температуру прогрева воздуха в помещении со срабатыванием автоматики при достижении определенных показателей температуры.
Оптимальное место для терморегулятора
При подключении регулятора теплого пола с системой дополнительного контроля наружного воздуха стоит обратить внимание на то, чтобы на него не попадали прямые солнечные лучи, отсутствовал сквозняк и крепление было не на наружной, а на межкомнатной (внутридомовой) стене. Прибор не стоит устанавливать ниже 40 см от поверхности пола
Остальных критериев по выбору высоты нет. Следует только учесть удобство пользования и расположение температурного датчика, для удобства монтажа. Терморегуляторы по большей части не являются влагостойкими. Поэтому при монтаже теплого пола в ванных или саунах, их устанавливают в соседних помещениях.
Помимо самого термостата, существует некоторые моменты по подключению датчика теплого пола. Расстояние от стены должно быть не менее 50 см, а сам наконечник должен располагаться между витками нагревательного провода. Если рассматривать пленочный пол, то требования все те же, единственное отличие в расположении датчика на полосе нагрева карбоновой пленки.
Начнем с того, куда должен крепиться регулятор теплоты. Для него в стене сверлится обыкновенное отверстие с помощью коронки 68 мм под розетку.
Глубину стоит чуть увеличить, т.к. проводов в приборе достаточно много. Питающий провод должен быть отдельный от других розеток. Его следует тянуть от щитка выключателей с введением в схему отдельного АЗВ (автоматический защитный выключатель). Кабель, как правило, достаточно выбрать с жилами на 2,5 мм. Все зависит от обогреваемой площади, соответственно от потребляемой мощности. АЗВ берут на 16 ампер. Далее подготавливают штробу. Делают ее с учетом крепления внутри двух гофр отдельно датчика температуры и отдельно всей остальной проводки. Это связано с тем, что датчики иногда выходят из строя и доставать, а главное монтировать обратно термодатчик в готовой схеме монтажа будет намного удобнее.

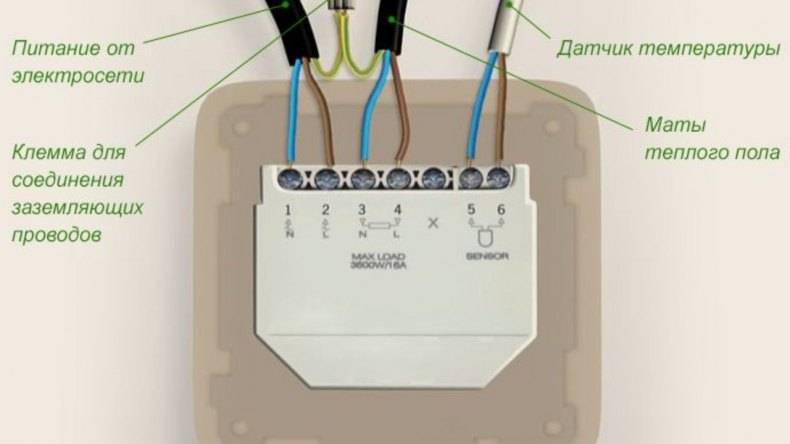

Электрический монтаж регулятора выглядит следующим образом
Питание 220В подключается к «1 и 2» контакту, важно соблюдать полярность фазы и нуля. Сам теплый пол подключается к контактам «3 и 4» и подключение датчика теплого пола (температуры) осуществляется в разъемы «6 и 7»
После подключения еще раз проверьте правильность установки наконечников проводов в нужные гнезда контактов. После чего можно делать пробный запуск. Пробный запуск выполняйте на этапе монтажа, чтобы, в случае чего, не пришлось вскрывать напольное покрытие или стеновую штробу.
Если происходит изменение температуры как по факту, так и по показаниям на дисплее терморегулятора, то все работает и можно завершать монтажные работы. В случае, если идет нагрев теплых полов, а показания температуры на регуляторе не меняются, то возможно не исправен или не правильно подключен термодатчик. Тогда необходимо еще раз все тщательно проверить.
Подключение терморегулятора к пленочному полу.
Схема подключения практически ничем не отличается от схемы с помощью греющего кабеля. Отличие в том, что датчик температуры монтируется без гофры. Головка датчика ложится на черную греющую полосу карбоновой пленки.
Тонкости и нюансы подключения водяных теплых полов
Познакомившись с различными вариантами оборудования и монтажа теплых водяных полов, следует напомнить о существовании некоторых нюансов, которые необходимо учитывать. Остановимся подробнее:
- укладка водяного контура;
- проверка функциональности готовой отопительной системы;
- заливка стяжки, укладка напольного покрытия.
Первое на что важно обратить внимание – это способ укладки греющей трубы. Если для вас теплый пол является единственный вариантом обогрева в доме, то труба монтируется с минимальными отступлениями. Шаг трубы в данном случае составляет 15-20 см
В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см
Шаг трубы в данном случае составляет 15-20 см. В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см.
Труба фиксируется специальными зажимами или клипсами, однако, без жесткой фиксации. При подаче горячего теплоносителя, трубопровод расширяется, что неизбежно вызовет динамическое смещение всего контура. Укладывая водяную трубу по схеме улитка, не забывайте по наличие обратного хода. Самая оптимальная длина трубы для теплых полов составляет 70 м. Если для обогрева одного помещения всей длины не хватает, сделайте два одинаковых по длине водяных контура.
К примеру: для обогрева комнаты 10 м2 вам потребуется 67 м греющей трубы (при шаге в 15 см.).
Завершающим этапов работ является пробный пуск, который осуществляется для проверки работоспособности системы отопления и всех элементов конструкции. Первый пуск осуществляется на 2-4 часа. Давление при пуске должно превышать рабочее в 1,5-2 раза. Каждый час рабочее давление нужно понижать на 0,03 МПа, доводя до оптимальных параметров. Температура нагрева в этот период должна равномерно повышаться до рабочих значений.
В завершении, когда вся система работает, можно приступать к заливке бетонной стяжки или к оборудованию наборной конструкции.
Часто задаваемые вопросы
Можно ли подключить к одному терморегулятору несколько матов теплого пола?
Можно при правильном расчете мощности. Но к одному терморегулятору можно подключить только один датчик температуры, который устанавливается в одной зоне или в одной из комнат. Если площадь помещения большая, возможен неравномерный прогрев.
Можно ли подключать кабели без терморегулятора?
Теоретически можно. Но в этом случае хозяину придется взять на себя его функции терморегулятора и вручную включать/отключать систему по достижении комфортной температуры. Не рекомендуется использование «теплого пола» без термостата также и из соображений экономии электроэнергии.
Почему не выключается терморегулятор?
Отключение терморегулятора не происходит, потому что он не выходит на заданный режим нагрева. Вероятнее всего — неисправен сам термостат, чтобы окончательно убедиться в его поломке, задайте максимальную температуру нагрева. Если и в этом случае устройство не выключится, значит, оно точно неисправно и требует замены.
Почему постоянно щелкает терморегулятор теплого пола?
Щелчки — это признак включения/выключения теплого пола. Если терморегулятор «щелкает» часто, значит, при монтаже отопления вы слишком близко установили температурный датчик к нагревательным элементам. Пол не успевает нагреваться, а датчик уже реагирует на изменение температуры.
Можно ли к одному терморегулятору подключить пол в разных помещениях?
Теоретически, да. Главное – правильно рассчитать нагрузку. Но учитывайте температурную разницу по воздуху. Так как 1 терморегулятор и у него будет 1 датчик, который будет выводиться в одно помещение, и соответственно контроль температуры будет осуществляться по нему. Второе помещение может не прогреваться до нужной температуры. При таком подключении нельзя будет управлять полом раздельно.
Какой вид терморегулятора лучше выбрать для пола на балконе?
Если на балконе предполагаются частые перепады температур, желательно установить механический терморегулятор. Он должен иметь выносной датчик, монтируемый в пол. Такая конфигурация обеспечит максимальную эффективность системы.
Почему терморегулятор включает нагрев не сразу?
Это возможно, если реальная температура пола выше, чем заданная на терморегуляторе температура. Также возможна некорректная работа термодатчика.
Для каких условий подходит система с трехходовым клапаном
Если вы задумались над вопросом о том, как подключить теплый водяной пол, то можете рассмотреть схему с трехходовым клапаном, которая больше всего подходит для небольших площадей и для тех условий, где к комфорту и эффективности не предъявляется высоких требований. Такая система подходит еще и для тех, кто желает сэкономить.
Такую схему, однако, используют крайне редко по причине стабильности работы батарей, которые подключаются к единой трубе. Если приоткрывается трехходовой вентиль, начинает подпитываться греющий контур, а в основную магистраль при этом передается давление помпы.
Монтаж теплого водяного пола своими руками
Самостоятельный монтаж теплого пола подразумевает укладку труб, их подключение и укладку покрытия.
Укладка труб
При укладке теплого водяного пола под плитку расстояние между трубами пола сокращайте до 10 см ближе к стенам, в центре увеличивайте до 20-30 см. Чем ближе петли друг к другу, тем теплее поверхность. Изгибайте трубы так, чтобы избежать заломов. Диаметр изгиба — не меньше 8 диаметров трубы. При использовании трубы диаметром 15 мм радиус изгиба не меньше 6 см (диаметр 12 см). Используйте схему, при которой входная и выходная труба находятся на расстоянии 10 см и закручены улиткой. Такая схема легка в укладке и обеспечивает равномерный обогрев.
Видео — монтаж труб водяного теплого пола:
Сделайте выступающие концы труб длинной 20-30 см. Это облегчит подключение к коллекторам.
Подключение труб к котлу
Для подключения используйте коллекторы из трубы диаметром 20-30 мм. Если котел имеет встроенный циркуляционный насос, то установка дополнительного не нужна. Если водонагревательный агрегат рассчитан на работу с системой естественной циркуляции теплоносителя, установите отопительный насос. Заполните ее водой под давлением в два раза больше рабочего (3-5 атмосфер). Проверьте все стыки на утечку. Смонтируйте элементы управления – вентили, датчики температуры как указано на схеме в инструкции.
Подключение кабеля или мата теплого пола к системе управления
Благодаря терморегулятору мощность, подаваемая на нагревательные элементы каждой комнаты, различна. Полы подключаются к терморегулятору своей комнаты, который присоединяется к электросети. При подключении соблюдайте требования, прописанные в инструкции к нагревателям и регулятору. Не пытайтесь импровизировать или улучшать работу системы самостоятельно.
Стяжка + наклеиваемые элементы
Уложив ленточный нагреватель, кабель или трубу, положите поверх них армирующую сетку из стальной или стеклопластиковой арматуры диаметром 8-12 мм. Установите по уровню маяки. Для них используйте алюминиевые или деревянные рейки и профили. Закрепляйте маяки с помощью густого гипса. Дождавшись высыхания гипса, проверьте уровень маяков. Толщина стяжки 3-5 см.
Видео — как сделать стяжку водяного теплого пола:
Перед заливкой бетона прогрейте нагревательные элементы теплого пола и не выключайте их в течение 10 часов. Это необходимо для того, чтобы бетон не порвало во время работы пола.
Время застывания стяжки – 25-28 дней. После застывания наклейте плитку. Теплый водяной пол под плитку предпочтительней укладки под паркет, ламинат или массив. Клей для них размягчается под действием высоких температур и выделяет ядовитые вещества. Исключение составляет плавающий пол, собираемый без клея.
Стяжка + наливной пол
Фанера + наклеиваемые элементы
Такая комбинация применяется при использовании отопительных матов и укладке на них паркета, ламината или массивной доски.
Раскроите фанеру так, чтобы зазоры между соседними листами не превышали 2 мм. С помощью саморезов прикрепите фанеру к направляющим. Прошлифуйте фанеру с помощью шлифовальной машинки или вручную, с помощью наждачной бумаги. Пропылесосьте и настелите покрытие, закрепив клеем или строительным степлером.
Система теплый пол по эффективности и экономичности на 30-40 процентов превосходит традиционные электрические и водяные конвекционные системы отопления. Монтаж такой системы сложней и стоимость оборудования и материалов выше, чем традиционных.
Ошибки в монтаже выводят из строя нагревательные элементы и приводят к аварии, пожару и травмам.
Технология монтажа теплых полов имеет много нюансов, несоблюдение которых ухудшит работу. Если вы непрофессиональный строитель, не разбирающийся в заливке бетона, настилке полов и монтаже водяного и электрического оборудования, обратитесь к профессионалам.
Видео — 15 ошибок, которые часто допускают при монтаже теплого водяного пола:
К котлу
Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.
Коллекторная
Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.
Происходит процесс установки шкафа для коллекторов и формирования пола.
Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.
Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.
Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.
Фитинги требуются для фиксации коллектора, трубы и клапана.
С двухходовым клапаном
Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.
Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.
Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.
Со смесительным трехходовым клапаном
Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.
Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.
Параллельная и последовательная
Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.
То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.
Температура выходящей жидкости должна совпадать с её же входным показателем.
Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.
