Электродные агрегаты
Электродные проточные котлы Галан не требуют получения разрешения на установку в соответствующих государственных органах.
Принцип работы
Согласно правилам индукции температурные показатели жидкой среды повышаются. Ионы курсируют от положительных электродов к отрицательным, а те, в свою очередь, обмениваются полюсами, что приводит к колебанию ионов и, как следствие, выработке энергии.
Как становится понятно, роль нагревателя, с которым взаимодействуют котлы для обогрева Галан, выполняет жидкость.
Преимущества
Основным преимуществом таких агрегатов является их экономичность, которая превышает аналогичный показатель у ТЭНовых образцов на 40 %. Это стало возможным, потому что удалось сократить потери тепла при подогреве промежуточного материала.
Требования
Используемый теплоноситель должен обладать соответствующей удельной проводимостью (в данном случае 2950 – 3150 ОМхсм при температурных показателях в 20 °С). Рекомендуется проводить запуск котла на специальной незамерзающей жидкости Аргус-Галан. Если решено использовать дистиллированную воду, ее необходимо подсаливать из расчета 5 г соли на 100 л жидкости.
Чтобы электродные высококачественные котлы Галан смогли прослужить долго и эффективно, отопительная система должна быть замкнутой, двухтрубной (диаметр 32 – 40 мм) с верхним разливом, открытого типа, с подающим стояком высотой не менее 2 м и количеством теплоносителя из расчета 12 л на 1 кВт. Такая схема даст возможность агрегату полноценно выполнять свои функции.
Сфера применения
Электродные котлы в состоянии качественно и эффективно обогреть помещения, общая площадь которых варьируется от 80 до 800 м². Лучше всего для данной цели подойдут серии товара «Очаг», «Гейзер», «Вулкан» с рабочей мощностью от 2 до 25 кВт.
Эти изделия отличаются компактными габаритами и небольшим весом (от 1,5 до 5,7 кг). Средний срок службы таких теплогенераторов составляет не менее 5 лет.
Противопоказания
Данный тип оборудования не годится для подключения к системе обогрева теплых полов, теплиц, бассейнов, лестничных пролетов и крыш. Его не используют в тандеме с чугунными радиаторами и оцинкованными трубами. Над таким котлом не рекомендуют монтировать трубы из полипропилена или металлопластика.
Электродные котлы Галан: принцип работы
Электродный котел Галан
Наибольший интерес у потребителя вызывают электронные котлы отопления Галан. Несмотря на небольшие размеры, они вырабатывают достаточное количество тепловой энергии для нагрева теплоносителя.
Главной особенностью конструкции является принцип ее работы. Для повышения температуры не используются какие-либо нагревательные элементы — электродные котлы Галан функционируют на принципе ионизации воды. Электроды расщепляют молекулы на положительные и отрицательные. Каждый вид движется к электроду с обратным зарядом. Электронный блок меняет полюса с частотой 50 раз/сек, в результате чего происходит колебания ионов. Этим обуславливается повышение температуры.
Такой принцип работы позволил минимизировать размеры оборудования. Положительные отзывы о системах отопления Галан связаны именно с этим фактором. Так, самая маломощная модель Очаг 2 при номинальной мощности 2 кВт имеет размеры всего лишь 35 мм в диаметре и длину 275 мм. И это при весе 0,9 кг.
Способы установки котлов Галан
Но не стоит сразу же планировать электрическое отопление частного дома Галан. Эта система характеризуется рядом эксплуатационных особенностей, которые обязательно нужно учесть:
- Нельзя использовать дистиллированную воду. Для процесса ионизации потребуется содержание в теплоносителе солей. Поэтому производитель рекомендует заливать обычную питьевую (предварительно подсолив, в пропорции 1 столовая ложка на 100 л.), либо фирменную жидкость для отопления;
- В комплектацию котлов отопления Галан не входят насос и расширительный бак. Для небольших магистралей, протяженностью до 20 м.п. это компенсируется давлением, создаваемым в камере ионизации. В процессе разогрева этот показатель повышается до 2 атм;
- Обязательно устанавливается блок управления для котлов отопления Галан. Он регулирует мощность устройства в зависимости от установленной мощности. В нем предусмотрена возможность подключения к внешним датчикам температуры, а также система дистанционного (СМС) управления.
Главным преимуществом является выбор схемы установки. В системах отопления с котлом Галан могут присутствовать другие нагревательные устройства – твердотопливные, или работающие на газу. Если же в будущем планируется расширение жилой площади – возможна параллельная установка дополнительных котлов для повышения общей мощности отопления.
Серия котлов Очаг
Оптимальная комплектация котла Галан
Модели этой серии являются самыми маломощными и могут быть использованы для организации электрического отопления небольшого частного дома Галан или квартиры. Зачастую их устанавливают без циркуляционных насосов – достаточно давления, создаваемого в камере ионизации.
Номинальная мощность моделей серии Очаг варьируется от 2-х до 6-ти кВт. Следует помнить, что в комплектацию входит только нагревательный блок. Дополнительное оборудование (УЗО, программатор) необходимо покупать.
Для правильной работы электрокотлов Галан в отопления дома нужно ознакомиться с их характеристиками:
- Объем отапливаемого дома – от 80 до 200 м³;
- Электропитание – сеть 220 В;
- Сечение медной жилы токопроводящей линии – 4 мм², за исключением модели Очаг-6. Для нее следует предусмотреть электропроводку с сечением 6 мм²;
- Объем теплоносителя напрямую зависит от мощности электронных котлов отопления Галан.
| Модель котла | Рекомендуемый объем теплоносителя, л |
| Очаг-2 | 20-40 |
| Очаг-3 | 25-50 |
| Очаг-5 | 30-60 |
| Очаг-6 | 35-70 |
Серия котлов Гейзер и Вулкан
Для более мощных систем рекомендуется приобретать котлы серии Гейзер и Вулкан. Конструктивно они ничем не отличаются от Очага, но рассчитаны на нагрев большего объема теплоносителя. Организованное с их помощью электроотопление Галан может обеспечить постоянную мощность от 9 до 50 кВт. Так как стандартная линия электропередач не справится с таким объемом, потребуется подключение 3х фазной 380 В. Для этого необходимо оформить отдельное разрешение. Этот факт обязательно учитывается при выборе отопительной схемы.
Котлы серии Гейзер
Технические характеристики котлов для систем отопления Галан серии Гейзер и Вулкан:
- Жилой объем здания – от 340 до 1650 м³;
- Электропитание – сеть 380 В;
- Сечение медной жилы токопроводящей линии – от 4 до 6 мм²;
- Рекомендуемый объем теплоносителя указан в таблице.
| Модель котла | Рекомендуемый объем теплоносителя, л |
| Гейзер-9 | 50-100 |
| Гейзер-15 | 100-200 |
| Вулкан-25 | 150-300 |
| Вулкан-36 | 200-400 |
| Вулкан-50 | 300-500 |
Котлы этой серии применяются не только для автономного отопления частных домов, но и для производственных и коммерческих помещений.
Электрокотлы «Галан» на ТЭНах
В этой группе отопительного оборудования производится два вида котлов: ТЭНовые отопительные котлы «Стандарт» и «Люкс».
Группа «Стандарт» имеет непривычное для электрокотлов строение: это небольшого размера цилиндр, запаянный с двух сторон, к которому приварены патрубки подачи теплоносителя и «обратки». Отличаются они очень небольшой ценой, высокой эффективностью и приличной экономичностью, для чего требуется автоматика. «Галан» рекомендует свою автоматику «ГАлан-Навигатор».
Электрические котлы «Галан» на ТЭНах имеют непривычный дизайн
Котлы этой группы работают в закрытых системах отопления с естественной или принудительной циркуляцией. Имеют очень небольшие размеры и достаточно большой набор мощностей:
- Очаг Турбо. В этой линейке 7 модификаций с шагом мощности 1,5кВт. Мощности от 3кВт до 15кВт, длина от 350мм до 1050мм, вес от 2,5кг до 10кг.
- Гейзер Турбо. В этой линейке всего две модели: мощностью 12кВт и 15кВт, длиной 500мм, весом 8кг.
- Вулкан Турбо. Тут имеется три модификации с мощностями 18кВт, 24кВт и 30кВт. Длина котлов этой серии 490мм, вес 10кг.
Корпуса котлов выполнены из нержавеющей стали AISI 316L, которая имеет повышенную нагрузочную способность, длительный срок службы и выдерживает температуры до 1300 о С. В выпускаемых сегодня котлах установлены новые нагреватели и блоки из них, которые имеют меньшие габариты и больший ресурс действия. Котлы имеют три ступени мощности, что позволяет экономить электроэнергию без ущерба для комфорта. Также в новых котлах меньше стала масса, уменьшена инерционность котлов. Все это позволяет экономить до 20% электроэнергии по сравнению с обычными котлами аналогичной мощности.

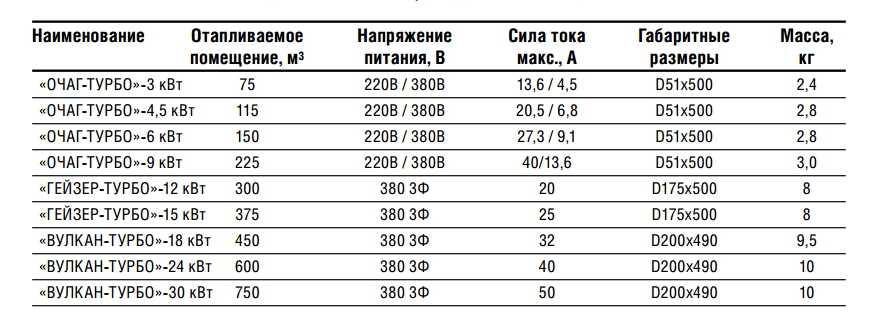

Характеристики ТЭНовых котлов «Галан» (чтобы увеличить размер кликните по картинке)
Трехступенчатая градация мощности и более надежные элементы не создают чрезмерной нагрузки на сети, потому многие котлы могут запитываться от сети 220В. Все данные по электрическому подключению приведены в таблиц.
В группе ТЭНовых котлов «Люкс» есть две линейки. Их внешний вид уже более привычен: настенное исполнение, кожух из окрашенной стали, панель управления на котле. Используются котлы только в отопительных системах закрытого типа с принудительной циркуляцией. Водоподготовки для ГВС нет, управление автоматическое (встроенная автоматика).
Линейка «Стэлс». КПД котлов — 98%. Такие показатели достигнуты благодаря применению нагревательных элементов нового типа. При использовании этих котлов можно добиться приличной экономии- до 40-60%. Этому способствует современная встроенная автоматика, программируемые терморегуляторы, которые позволяют, сохраняя комфортную температуру, свести к минимуму потребление электроэнергии. Есть возможность подключения дистанционного управления, которое передает сигналы через сотовую связь.
Отопительный котел «Галан Стэлс» имеет более привычный дизайн

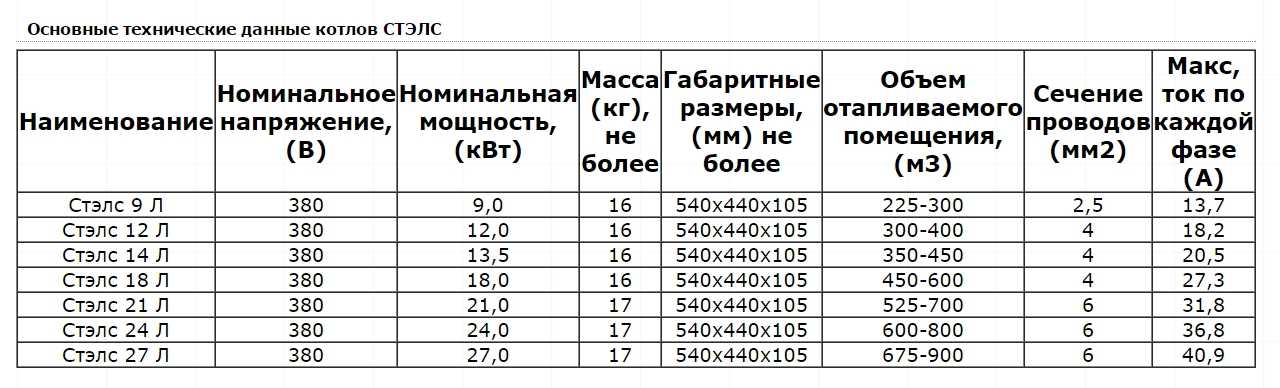

Технические характеристики котлов «Галан Стэлс» (чтобы увеличить размер кликните по картинке)
Линейка «Галакс». Трехступенчатая система регулировки мощности позволяет добиться экономии энергоносителей и не создавать чрезмерной нагрузки на сеть. Это оборудование подключается к трехфазной сети 380В, имеет класс защиты IP40.
ТЭНовые котлы «Галан Галакс». Внутреннее устройство
Имеются встроенные системы безопасности: отслеживание наличия потока теплоносителя и клапан безопасности. Есть возможность подключения программируемых датчиков температуры.

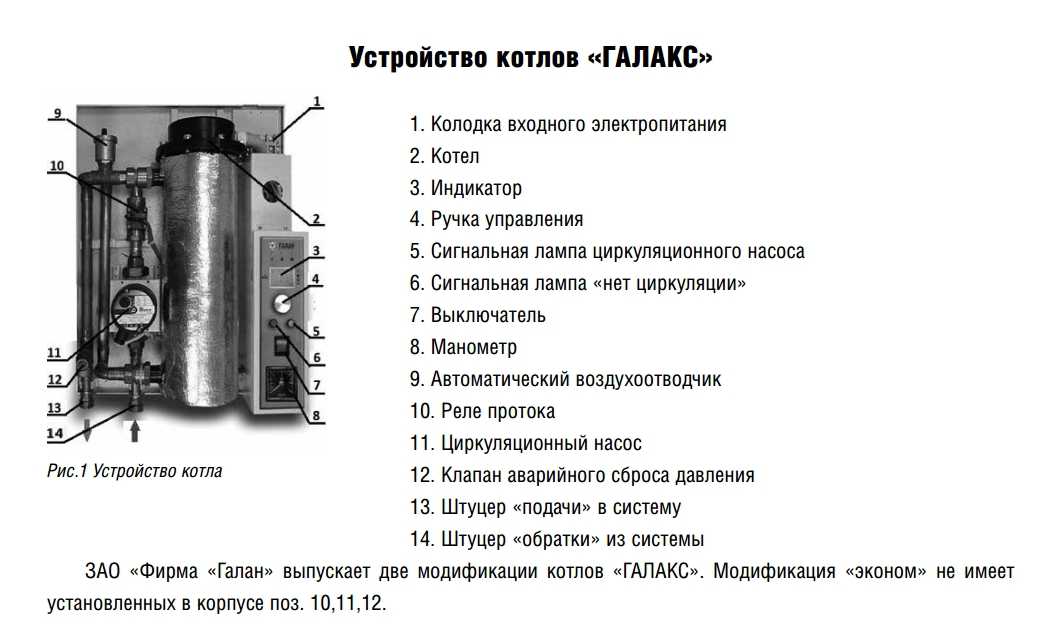

ТЭНовые котлы «Галан Галакс». Внутреннее устройство (чтобы увеличить размер кликните по картинке)
В линейке восемь модификаций мощностью от 9кВт до 30кВт, их технические данные сведены в таблицу.
Технические характеристики котлов «Галан Галакс»(чтобы увеличить размер кликните по картинке)
В настоящее время имеется большое количество производителей отопительного оборудования. Большинство котлов устанавливаются специалистами, кроме того, перед монтажом потребуется получить множество разрешений. Но существуют и альтернативные решения, которые несколько упрощают всю процедуру. Речь пойдет об электрическом отоплении. Давайте рассмотрим полезные отзывы. Котлы «Галан» — вот о чем мы будем говорить в данной статье.
История появления и принцип работы
Впервые отопительные котлы ионного типа были разработаны и реализованы в Советском Союзе, чтобы отапливать отсеки подводных лодок. Установки не становились причиной дополнительных шумов, имели компактные габариты, для них не было необходимости в проектировании вытяжных систем и эффективно разогревали морскую воду, использующуюся как основной теплоноситель.
Носитель тепла, который циркулирует по трубам и попадает в рабочую емкость котла, контактирует непосредственно с электрическим током. Заряженные разными знаками ионы начинают хаотически и соударяясь двигаться. Благодаря образующемуся сопротивлению происходит разогрев теплоносителя.
В течение всего 1-й секунды каждый из электродов соударяется с другими до 50 раз, меняя свой знак. Благодаря воздействию переменного тока жидкость не делится на кислород и водород, сохраняя свою структуру. Увеличение температуры влечет рост давления, которое заставляет циркулировать теплоноситель.
Чтоб добиться максимальной эффективности электродного котла, придется постоянно следить за омическим сопротивлением жидкости. При классической температуре в помещении (20-25 градусов) оно не должно превышать 3 тысяч Ом.
Нельзя заливать внутрь отопительной системы воду дистиллированную. Она не содержит никаких солей в виде примесей, а значит ожидать ее нагрева таким способом не стоит – между электродами не будет возникать среды для образования электрической цепи.
Дополнительную инструкцию о том как самостоятельно изготовить электродный котел читайте тут
ТЭНовые агрегаты
Нагревательные элементы такого типа котлов выполнены из нержавеющей стали высокого качества. Их может быть как несколько, так и один. В комплект также входит электронное или электромеханическое управление (на выбор). Модели агрегатов «Очаг», «Гейзер», «Вулкан» подходят для работы с однофазной и трехфазной сетью.
Монтаж изделия заметно упрощается подсоединением к питающим проводам клемной коробки и подключением заземления. Вес изделия в зависимости от модели составляет от 3 до 10 кг. По аналогии с электродными приборами данный тип теплогенератора подходит исключительно для замкнутых отопительных систем.
Усовершенствованная версия
Более усовершенствованный вариант ТЭНовых приборов для больших домов и промышленных помещений производители разделили на две серии: «Стэлс» и «Галакс». В обоих случаях отопительный электрический прибор имеет форму прямоугольного шкафа, который подвешивается к стене. Первая (бюджетная) версия ограничивается только основными элементами (бак с ТЭНами и автоматический блок управления).
Люксовая версия («Галакс») дополнительно снабжена циркуляционным насосом, контроллером расхода теплоносителя, предохранительным клапаном, манометром и воздухосбрасывателем. Вся эта начинка позволяет данному агрегату успешно конкурировать с импортным оборудованием.
Сфера применения
Отопление котлами Галан данного типа может быть осуществлено в частных и многоквартирных жилых домах. Агрегаты подходят для подключения к системе «теплый пол». Они отлично работают там, где задействована многолитражная схема обогрева, а также прекрасно взаимодействуют с калорифером.
Также с их помощью устраивают подогрев крыш и водосточных труб, открытых площадок и ступеней, с которых необходимо удалить снег или лед.
Насколько электродные котлы экономичны
Насчет расхода электроэнергии электродными котлами постоянно ведутся споры. Продавцы и производители заявляют, что эти котлы более экономичны, чем ТЭНовые. Называют даже цифру – на 30%. Их оппоненты говорят, что если котел на 6 кВт, то и потреблять будет он 6 кВт. Ни больше, ни меньше.
Это так. Но владельцы работающих систем утверждают, что платят за отопление меньше (у некоторых раньше стояли ТЭНовые , а некоторые сравнивают свои счета со счетами друзей). Заметим, что негативные сообщения пишут только теоретики, которые ратуют за использование старых, добрых, хорошо известных ТЭНов. Ни одного отрицательного отзыва от владельцев нет (просмотрено 5 форумов).
Есть один условно негативный: после 2.5 лет работы на «отлично» эффективность системы сильно упала, и поднять ее удалось лишь частично, но недостаточно, путем тщательной подготовки теплоносителя. На первый взгляд, значительное снижение мощности теплоагрегата возможно по двум причинам: износились электроды и их нужно менять, или что-то засбоило с автоматикой. В любом случае, обращаться нужно в сервисный центр к специалистам.
Такая же ситуация и с отключением: отключили подачу тока, нагрев прекратился. И снова никакой инерции, и температура держится стабильно, и нет перерасхода электроэнергии вхолостую. Это так. Но для того чтобы все было так, как описано, необходима качественная автоматика, а это, как знаем, недешево.
Индукционные котлы имеют очень небольшие габариты
Практики говорят, что электродные и индукционные котлы больше подходят для устройства теплых водяных полов, чем котлы на ТЭНах. У них более совершенная автоматика и температура поддерживается точнее. Но современные многоступенчатые котлы на ТЭНах тоже могут регулировать свою мощность, правда переход этот скачкообразный – включение/выключение одного или нескольких нагревательных элементов дает скачек мощности. Так что если выбирать, предпочтение для организации водяных теплых полов можно отдать электродным. Индукционные котлы в этой области тоже хороши, но стоят намного дороже.
К плюсам использования электродных котлов для водяного отопления можно добавить их малые габариты, низкую стоимость (по отношению даже к котлам на ТЭНах) и бесшумность при использовании (в отличие от индукционных котлов, которые шумят порой сильно). Но тут нужно учесть, что к необходимости проведения отдельной линии питания, нужно будет также соорудить отдельный контур заземления, а это тоже затраты.
Диаграмма, которая демонстрирует зависимость расхода электроэнергии от температуры на улице
В общем, однозначно сказать, хороши электродные котлы или плохи, нельзя. Есть свои положительные моменты, но есть и достаточное количество отрицательных. Собственно, решать нужно в каждом конкретном случае: как всегда при наличии нескольких вариантов встает проблема выбора. Но выбор каждый делает самостоятельно. Мы пытаемся как можно полнее представить ситуацию, а решать все равно вам.

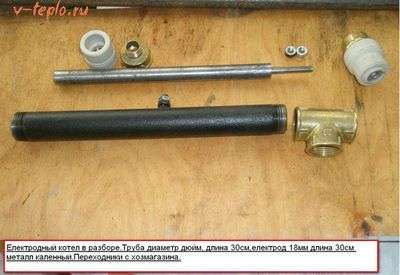

Простой ионный котле своими руками
Ознакомившись с особенностями и принципом, по которому функционируют ионные котлы отопления, настает пора задаться вопросом: как собрать подобное оборудование своими руками? Вначале нужно подготовить инструмент и материалы:
- Труба стальная диаметром 5-10 см
- Клеммы заземления и нулевого провода
- Электроды
- Провода
- Металлический тройник и муфта
- Упорство и желание
Прежде чем начинать соединять все воедино, стоит запомнить три очень важных правила, касающихся безопасности:
- На электрод подается исключительно фаза
- На корпус подается исключительно нулевой провод
- Обязательно предусматривается надежное заземление
Чтобы собрать ионный электродный котел, достаточно следовать следующей инструкции:
- Вначале подготавливается труба длиной 25-30 см, которая будет выполнять роль корпуса
- Поверхности должны быть ровными и без коррозии, зазубрины с торцов зачищаются
- С одной стороны, посредством тройника устанавливаются электроды
- Тройник также необходим для организации выхода и входа теплоносителя
- Со второй стороны делают подключение к отопительной магистрали
- Между электродом и тройником установить изолирующую прокладку (подойдет термостойкий пластик)
- Чтобы добиться герметичности, резьбовые соединения должны быть точно подогнаны друг к другу
- Чтобы закрепить нулевую клемму и заземление, к корпусу приваривают 1-2 болта
Собрав все воедино, можно врезать котел в отопительную систему. Подобное самодельное оборудование вряд ли сможет отопить частный дом, но для небольших подсобных площадей или гаража станет идеальным решением. Можно закрыть установку декоративным кожухом, при этом стараясь не ограничивать к нему свободный доступ.
Преимущества и недостатки котлов «Галан»
Подчеркнем, что покупать отопительное оборудование нужно только после ознакомления с полным перечнем плюсов и минусов подобных приборов. Если говорить конкретно о продукции , то в первую очередь стоит отметить существенную экономию электроэнергии. Дело в том, что электродное оборудование позволяет установить минимальную температуру во время отсутствия людей в доме. Такой подход решает сразу две проблемы: во-первых, экономится электроэнергия, во-вторых, в жилище поддерживается нормальная температура. Достигнуть этого удается с помощью термостатов, которые располагаются в каждой отапливаемой комнате. Периодически датчики снимают показатели и анализируют информацию. Еще один важный момент – не нужно устанавливать дымоход и заготавливать топливо, как в случае с углем. Помимо всего прочего, подключение котла «Галан» можно выполнить без участия специалистов, а еще в таком приборе не скапливается грязь и пыль.
Что же касается недостатков, то, безусловно, и они имеются. Основной минус заключается в том, что оборудование крайне чувствительно к перепаду напряжения, в частности, к скачкам электричества, которые могут испортить как защиту, так и начинку оборудования. Указанная проблема решается установкой стабилизатора.
Еще один недостаток заключается в том, что некоторые модели требуют наличия качественного теплоносителя. Это может быть дистиллированная вода или антифриз. А сейчас давайте более подробно разберемся с тем, как же правильно устанавливать такие котлы.
Особенности монтажа
Чтобы установить своими руками электродный котел, понадобится двухтрубная система отопления, как уже было сказано выше, замкнутого типа. Монтаж котла выполняется в строго вертикальном положении.
Обвязку следует осуществлять трубами диаметром 32 мм или один с четвертью дюйма. Для параллельных модульных систем, диаметр стояка необходимо рассчитывать в индивидуальном порядке, так как он зависит от количества котлов в системе.
Обратите внимание! Чтобы электродное отопление было эффективным, выбирая радиаторы, необходимо учесть мощность котла – мощность секций конструкции не должна превышать мощность обогревателя. Схема отопления Галан с теплым полом
Схема отопления Галан с теплым полом
Чтобы система работала экономно и правильно, климат-контроль необходимо устанавливать на определенном месте, предусмотренном инструкцией по монтажу. Кроме того, нужно придерживаться определенного объема воды или другого теплоносителя в системе, который берется из расчета 12 литров на один киловатт потребляемой мощности. Еще лучше, если объем в среднем достигает 8-10 литров на один киловатт.
Конечно, при этом необходимо выполнить проект отопления и использовать котел необходимой мощности.
В остальном же процесс монтажа отопления не отличается от устройства системы с традиционными типами котлов. Причем, отопление может подразумевать не только радиаторы батареи, но и теплый пол.
Котёл «Галан» – продукт конверсионных разработок
Отопительный агрегат «Галан» выпускается по нормативам, предъявляемым к военной технике, поскольку это устройство является конверсивной разработкой предприятий, выпускающих приборы для отопления подводных лодок и военных кораблей.
Электродный котёл «Галан» представляет собой цилиндр, диаметр которого – 60 мм и длина – 310 мм. Ток подаётся к агрегату с помощью концентрических трубчатых электродов, затем передаётся к теплоносителю. Разогретый теплоноситель циркуляционным потоком распространяется по трубам и радиаторам. В отопительных системах с электродными устройствами «Галан» циркуляционный насос служит для ускорения разогрева теплоносителя, а затем его можно отключить.
Преимущества ионного котла марки «Галан»:
- наличие встроенного датчика автоматического контроля нагрева;
- высокий КПД – до 98%;
- низкая чувствительность к перепадам напряжения;
- небольшое энергопотребление;
- отсутствие необходимости согласования на установку и использования с котлонадзором;
- более компактные, чем у ТЭНовых агрегатов, габариты;
- невысокая стоимость – от 250-300 долларов.
Для этих агрегатов был разработан специальный антифриз «Поток». Добавки к этой жидкости замедляют образование накипи на стенках устройства и протекание коррозионных процессов металла.

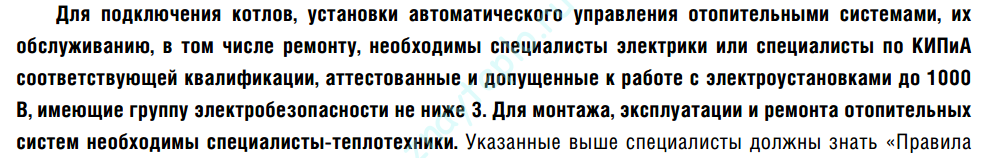

При монтаже своими руками электрической части обогревательной схемы необходимо пользоваться «Инструкцией» Главгосэнергонадзора 21.03.94 г. №42-6/8-ЭТ.
Модельный ряд
выпускает электрические котлы двух типов — электродные и ТЭНовые. Они отличаются мощностью и типом питающего напряжения — одно- и трехфазные. Ими можно отапливать жилые и производственные помещения.
Для удобства покупателей модельный ряд поделен на серии.
- Очаг. Однофазные бытовые устройства мощностью от 2 до 6 кВт.
- Гейзер. Подключаются к трехфазной сети. Мощность 6, 9 и 15 кВт.
- Вулкан. Питание трехфазное, 380 вольт. Мощность 25, 36 и 50 кВт.
К модельным наименованиям серий ТЭНовых котлов добавлено определение «Турбо».
Кроме того, котлы отопления опционально оснащаются набором приборов управления.
- Эконом. Прилагается электромеханический регулятор температуры.
- Стандарт. Электронный регулятор температуры.
- Комфорт. Добавлен еще и электронный программатор температуры.
Котлы электродного типа
Котел «Галан» — это труба, по оси которой установлен электрод из нержавеющей стали, подключаемый к фазной линии. На ней два патрубка — один входящий, для поступления холодной воды, другой выходящий, через который в систему отопления выбрасывается нагретый теплоноситель. Она же играет роль второго электрода, подключаемого к контуру заземления здания.
Электродные электрокотлы «Галан»
Поскольку процесс нагрева идет очень интенсивно, а труба довольно узка, нагретая жидкость может двигаться только в одну сторону. Естественные нисходящие конвекционные потоки в ней отсутствуют. Поэтому конструкторы котла назвали его проточным, хотя правильнее применить определение «насос с пульсирующей подачей среды». Именно из-за пульсации давления к выходному патрубку рекомендуется подключать металлическую, а не металлопластиковую трубу, которая в таких условиях расслаивается.
Таблица. Технические характеристики крайних по производительности устройств сведены в таблицу.
| Очаг 2 | Вулкан 50 | |
| Тип | Электродный | |
| Мощность (кВт) | 2 | 50 |
| Питающее напряжение | Переменный, 220 в, 50 Гц | Переменный трехфазный, 380 вольт |
| Номинальный ток (А) | 9,1 | 37,9 |
| Отапливаемый объем (м3) | До 75 | 1750 |
| Габариты (мм) | 320×110×80 | 650×200×250 |
| Вес (кг) | 1,5 | 11,5 |
Степенью нагрева управляет электронный блок. Он монтируется отдельно и может быть заменен более совершенным устройством. Основной датчик установлен в «обратке». В прямой магистрали — аварийный, не допускающий повышение температуры свыше 85°С. Схема подключения тепловых магистралей и электрических линий приведена на рисунке ниже
Обратите внимание, что в состав дополнительного оборудования, кроме автоматического выключателя, включено УЗО. Это обязательное требование техники безопасности, поскольку корпус котла является частью электрической цепи
Котлы на ТЭНах
ТЭНовые отопительные котлы «Галан» изготавливаются в тех же корпусах, что и электродные. Модельный ряд делится на серии по тому же принципу. Водонагреватели «Очаг» внешне отличаются лишь количеством подведенных проводов. У «Гейзера» и «Вулкана» корпус перевернут, а оба патрубка выведены на боковую сторону.
ТЭНовые электрокотлы «Галан»
Особенностью их устройства является наличие нескольких ТЭНов, что позволяет ступенчато управлять мощностью (производителем не предусмотрено, но переделка возможна). Они оснащаются теми же блоками управления, что и котлы электродного типа.
Технические характеристики приведены в таблице
| Очаг Турбо 7,5 | Вулкан Турбо 30 | |
| Мощность (кВт) | 7,5 | 30 |
| Питающее напряжение | Однофазный переменный ток 220 в 50 Гц | Трехфазный, 380 в 50 Гц |
| Количество ТЭНов | 3х2,5 | 6х5 |
| Количество ступеней мощности | 1 | 1 |
| Номинальный ток (А) | 13,7 | 45,5 |
| Объем отапливаемого помещения (м3) | До 200 | До 750 |
| Габариты (мм) | 540×160×95 | 520×200×250 |
| Вес (кг) | 5 | 13 |
Сложности в эксплуатации электродных котлов
Кроме того, что было перечислено раньше, есть еще «особенности» в эксплуатации у таких отопительных аппаратов:
- Необходимость следить за состоянием теплоносителя. Свойства теплоносителя со временем меняются под действием электрического тока, а от этих самых свойств зависит потребляемая мощность.
- Необходимость повсеместно заземлять все металлические части — трубы радиаторы итд. Системы заземления дорогое и сложное удовольствие.
- Более быстрый процесс коррозии металлов под действием электричества. Явления электрокоррозии разрушают не только черные, но нержавеющие сорта стали.
- Высокая вероятность отказа в гарантийном обслуживании оборудования. Для того, чтобы не быть голословным приведу выдержки из паспорта на электродный котел:
В общем, многовато проблем для одного устройства.
Технические характеристики моделей электродных котлов Галант
Компания Галант постоянно модернизирует оборудование и совершенствует технологию производства. Выпускаемые предприятием электрокотлы для обогрева дома соответствуют своему назначению, имеют небольшие габариты и изготовляются из материалов, которые обеспечивают высокую коррозийную стойкость изделия. В комплекте изделий поставляются различные регуляторы – механические и электронные. Цена на электрокотел Галант зависит от мощности и комплектации изделия.
Характеристики моделей выпускаемых электродных котлов Галант следующие:
- напряжение питания электрокотлов – 220/380 v, 50 Гц;
- площадь отапливаемого помещения = 20 – 250 м2;
- диапазон мощностей моделей – 2 – 25 кВт;
- диапазон значений тока для моделей — от 9,2 до 37 А;
- рекомендованный теплоноситель – жидкость «Аргус-Галан»;
- вода в качестве теплоносителя – необходимое удельное сопротивление от 3 кОм/см2 до 32 кОм/см2 при 150 градусах.
Кому нужен электрокотел
Наличие газа на границе участка ‒ серьезный аргумент против электрического обогрева. Топить газом дешевле.
Присутствие печей, отсутствие страха перед добыванием и хранением дров или угля, спокойное отношение к дыму и наведению чистоты, загрязнению дымоходов не обостряет желания применить электрокотел для отопления.
Дефицит газа, проблемы с дровами, жажда автоматического обогрева жилища, желание существовать в экологически благоприятной обстановке, надёжная и мощная электрическая сеть, возможность подключения к ней, материальный достаток для оплаты расходуемой электроэнергии ‒ мотивы, которые подтолкнут отапливать свое жилище с помощью электричества.
