Самотечная система отопления для частного дома: простая и недорогая схема с естественной циркуляцией

Расчет системы

Расчет системы водяного отопления с естественной циркуляцией достаточно сложен и включает:

  • определение мощности котла
  • приборов отопления
  • выбор диаметра труб

Полный расчет мощности котла основан на подсчете потерь тепла через крышу, полы, стены и проемы здания в зависимости от их площади, материала изготовления и разницы температур в доме и на улице.

Упрощенный расчет можно выполнить по формуле:

Wк = Wуд х S/10;

где

  • Wк – мощность котла (кВт)
  • Wуд – удельная мощность на 10 кв. метров дома (кВт)
  • S – общая площадь дома (кв. м.).

Удельная мощность зависит от климатической зоны и составляет:

  • для подмосковья 1,2 – 1,5 кВт
  • для северных районов – 1,5 – 2 кВт
  • для южных – 0,7 – 0,9 кВт.

Система отопления заполняется водой исходя из соотношения: не менее 15 литров на киловатт мощности котла.

Мощность радиаторов можно определить по той же формуле, подставив в нее величины площадей отапливаемых комнат или исходя из объема помещений – на отопление одного кубометра комнаты требуется около 40 ватт мощности.

Мощность радиаторов, расположенных на первом этаже увеличивают на 15 – 20%.

Расчет диаметра труб производится следующим образом:

  1. На основании перепадов высот и длин труб, разницы температур теплоносителя на входе и выходе котла определяется циркуляционное давление.
  2. Затем вычисляют потери давления на линейных участках трубопровода, поворотах и в отопительных приборах для определенного диаметра труб.
  3. Если потери превышают величину циркуляционного давления, выбирают трубы большего диаметра и повторяют расчет.

Методика расчета описана в многостраничных методических указаниях и вряд ли по силам человеку без специального образования, но выход есть.

Программы расчета систем отопления можно найти в интернете. Введя в программу свои исходные данные можно получить вполне приемлемые результаты. Это относится как к расчету мощности, так и к определению диаметров труб.

От правильности выбора схемы отопления, мощности котла и радиаторов, диаметра труб во многом зависит эффективность работы всей системы.

Лучше потратить время на расчеты или поручить их специалистам, чем жить в холодном доме или тратить силы и деньги на устранение допущенных ошибок.

Монтаж и расчет уклона

Чтобы движение теплоносителя не было затруднено трением, на горизонтальных участках труб создаются уклоны. Благодаря этому самотечная система отопления дома типа «ленинградка» не имеет мест, где может произойти скопление воздуха. Чтобы рассчитать уклон, нужно помнить, что разница в высоте каждого метра трубопровода должна составлять около 10 мм. Но это правило не всегда должно соблюдаться с точностью. Если количество ответвлений и поворотов меньше, то уклон может быть меньше. В таком случае разница между высотой труб на протяжении 1 м может составлять 5 мм. Благодаря знанию этих данных производится расчет, на основании которого происходит монтаж и подключение всех элементов.

Монтаж производится в определенной последовательности:

  1. При создании двухтрубной схемы отопления своими руками сначала происходит подключение газового котла, от которого вверх отводится основная магистраль, соединяемая с расширительным бачком. Последний устанавливается в самой высокой точке;
  2. После этого производятся работы по установке снизу бачка трубы, которая будет соединена с радиаторами. Ее высота составляет одну треть от расстояния до потолка.
  3. Далее происходит подключение радиаторов, от нижней части которых отводятся трубы для охлажденного теплоносителя. Затем трубы соединяются в общую магистраль. Чтобы это сделать, сначала нужно составить схему, в которой будет полностью отображена двухтрубная система.

Читать также: Двухтрубная система отопления: схема, монтаж, балансировка

Монтаж труб для холодной воды производится параллельно тем, по которым теплоноситель попадает в радиаторы. Установка однотрубной системы для частного дома своими руками отличается только схемой расположения радиаторов и труб.

Особенности монтажа

Если производится монтаж схемы типа «ленинградка», то используется минимальное количество труб, ведь все радиаторы соединяются последовательно на одном уровне. Существует несколько способов создания такой системы. Например, монтаж по такой схеме может производиться без запорных кранов, благодаря чему теплоноситель частично обходит систему радиаторов. Возможен вариант, при котором под всеми батареями устанавливаются краны. В этом случае вода начинает проходить только по радиаторам.

Байпасы (обходные участки трубы) устанавливаются для регулировки уровня нагрева радиатора, то есть при прохождении части теплоносителя по обходному пути теплоотдача радиатора уменьшается.

Однотрубная система типа «ленинградка» устанавливается во многих домах благодаря простоте выполняемых работ. Но она имеет и недостатки, к которым можно отнести отсутствие возможности контролировать температуру в помещении. Ее монтаж может производиться в доме с одним и двумя этажами. Двухтрубная система устанавливается в коттеджах со множеством комнат и является более эффективной.

Читать также: Нормы и оптимальные значения температуры теплоносителя

Перед началом работы необходимо произвести гидравлический расчет.

Гидравлический расчет – это действия по определению оптимального диаметра трубопровода и расчету падения напора жидкости для обеспечения эффективной работы системы. В некоторых случаях расчет нужен для определения пропускной способности магистралей.

Благодаря учету особенностей работы системы можно определить:

  • Возможные потери давления;
  • Необходимый диаметр труб;
  • Количество радиаторов;
  • Необходимый уклон.

Расчет необходимо для составления схемы, по которой будет производиться монтаж котла и подключение других элементов.

Читать также: Стояк отопления: виды. нумерация, срок службы

Монтаж отопления без насоса

Теперь разберемся, как сделать циркуляцию воды без насоса. Поскольку давление в сети равно атмосферному, эффективность работы системы значительно снижается при неправильном расчете уклона трубопровода, большом количестве поворотов контура и нарушениях при монтаже.

Схема однотрубной отопительной системы для частного дома

Для устройства эффективной гравитационной сети придерживайтесь следующих правил:

минимальный уклон обратных труб в сторону отопительного котла должен быть равен 0,5 %/м.п.; разводку можно делать из труб с диаметром не менее 5 см (обращайте внимание на тип трубопровода); учитывайте особенности используемого теплоносителя и схему подачи. Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже

Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме

Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже. Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме.

Выбор уклона и диаметра труб

Для устройства сетей с гравитационным током подходят следующие трубопроводы:

  1. Стальные трубы отличаются прочностью, приемлемой ценой и могут выдерживать значительное давление. Однако в сетях открытого типа, куда попадает воздух, они подвержены коррозии.
  2. Трубопроводы из металлопластика мало весят, менее подвержены засорению из-за гладкой внутренней поверхности. Они устойчивы к коррозии, а их линейное расширение при нагреве незначительное.
  3. Трубы из полипропилена ценятся за герметичность и прочность, долговечность, простоту монтажа и устойчивость к низким температурам. Для соединения отдельных участков трубопровода нужно купить или взять в аренду паяльное оборудование.
  4. Медные элементы самые дорогие, поэтому используются не так часто. Они могут похвастаться высокой теплоотдачей, долговечностью и внешней привлекательностью.

Для правильного выбора диаметра труб нужно провести теплотехнические расчеты. Если сечение магистрали будет слишком большим, то расходы на обогрев дома существенно возрастут. При этом теплоотдача приборов уменьшится.

Выбор теплоносителя

В качестве теплоносителя в системах с гравитационным током можно использовать воду или антифриз. Обычно для этих целей применяют воду, потому что антифриз имеет более высокую плотность и меньшую теплоотдачу, что способствуют повышенному расходу времени и топлива на обогрев дома.

Если зимой дом длительное время будет не отапливаться, то лучше предпочесть антифриз. В этом случае на время отсутствия хозяев не нужно сливать воду из системы, чтобы она не замерзла. За счет лучшей текучести антифриз не замерзает при минусовых температурах.

Верхняя и нижняя разводка

Подача теплоносителя к батареям может быть верхней и нижней:

  1. Верхняя подача идеально подходит для домов с гравитационным током теплоносителя. Трубы разводки прокладывают под потолочной поверхностью. За счет верхней подачи воды из отопительных приборов легко стравливать воздух посредством кранов Маевского. При верхнем наполнении целесообразно использовать однотрубную разводку, потому что она будет более эффективной.
  2. Для устройства нижней подачи трубы нужно проложить около пола. Здесь они менее заметны, поэтому не портят интерьер комнаты. Но совмещать нижнюю подачу с однотрубной разводкой не рекомендуется ввиду ее невысокой эффективности. Нижнее наполнение лучше делать при повышенном давлении в контуре.

Если способ подачи выбрать неправильно, то эффективность обогрева дома уменьшится. Для решения проблемы придется установить насосное оборудование. Циркуляционный насос улучшит движение теплоносителя в сети.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

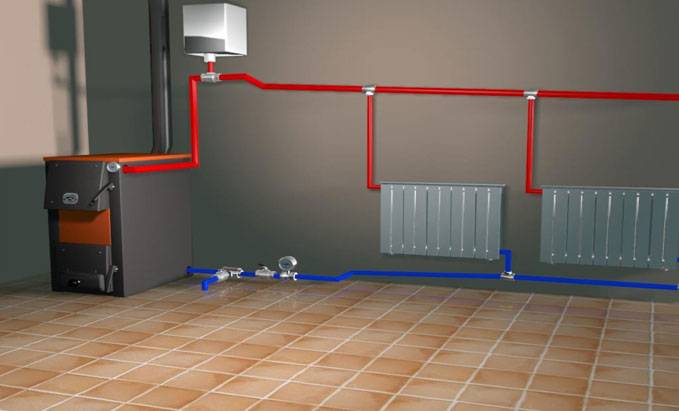

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Конструктивные особенности закрытой системы отопления

Схема отопления с принудительной циркуляцией закрытого типа имеет некоторые особенности. Расширительный бачок и циркуляционный насос можно размещать в одном и том же помещении вместе с нагревательным котлом.

Это дает ряд преимуществ – уменьшается общая длина трубопроводов, отпадает необходимость в установке труб большого диаметра и соблюдения углов наклона при монтаже.

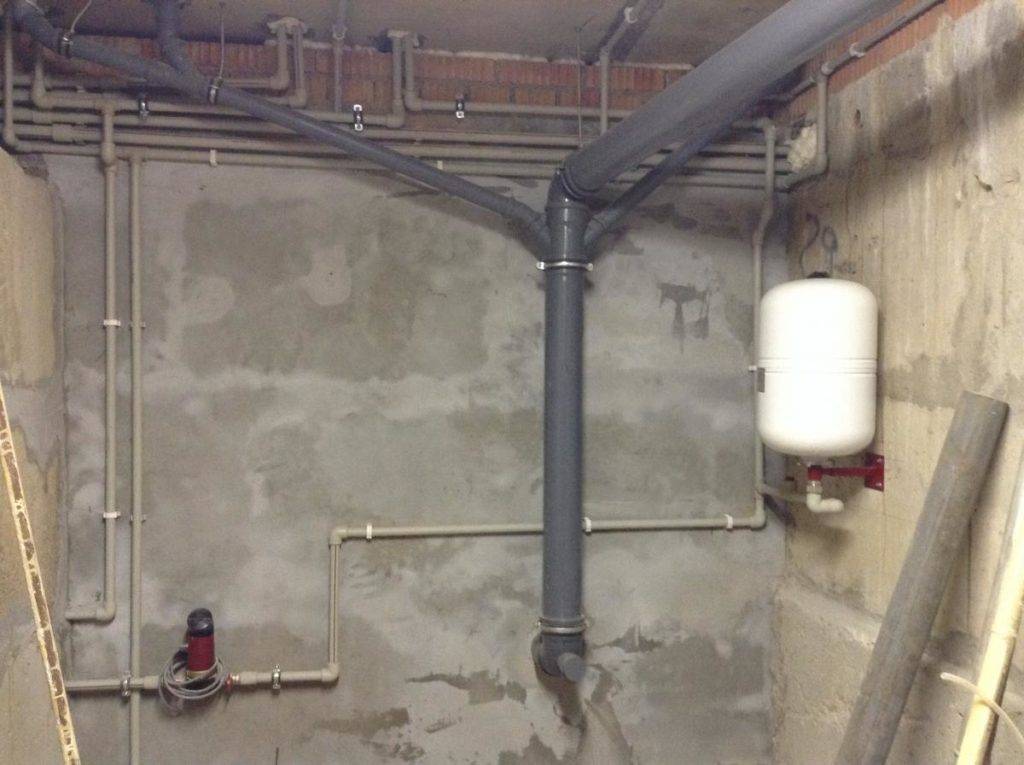

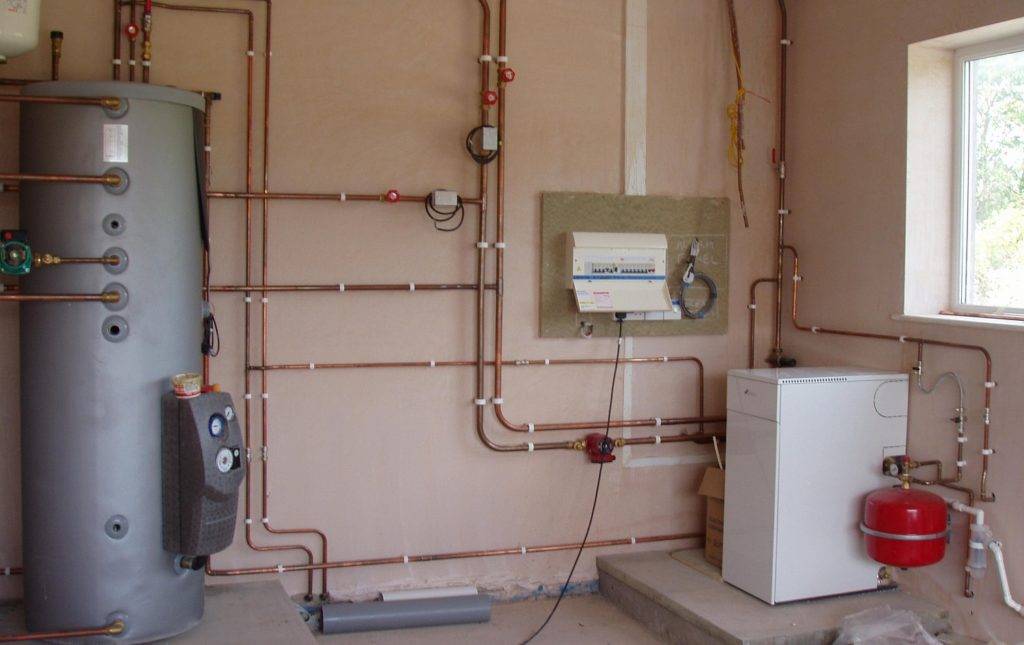

Общий вид котельной

Герметичная конструкция расширительного бака такого типа препятствует испарению теплоносителя из системы и завоздушиванию трубопроводов.

Открытая разновидность схемы отопления имеет определенные ограничения по размерам, поэтому может применяться только в небольших по площади помещениях. Отопление закрытого типа таких ограничений не имеет.

Отличие однотрубной и двухтрубной систем

Системы водяного отопления разделяют на два основных типа – это однотрубные и двухтрубные. Отличия этих схем заключается в способе подсоединения теплоотдающих батарей к магистрали.

Магистраль однотрубного отопления – это замкнутый кольцевой контур. Трубопровод прокладывают от нагревательного агрегата, радиаторы подсоединяют к нему последовательно, и ведут обратно к котлу.

Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно экономить на установке.

Однотрубные контуры отопления с естественным движением теплоносителя устраивают только с верхней разводкой. Характерная черта – в схемах есть стояки подающей магистрали, но нет стояков для обратки

Движение теплоносителя двухтрубного отопления осуществляется по двум магистралям. Первая служит для доставки горячего теплоносителя от устройства нагрева к теплоотдающим контурам, вторая – для отвода остывшей воды к котлу.

Батареи отопления подключаются параллельно – нагретая жидкость поступает в каждую из них непосредственно от подающего контура, поэтому имеет практически одинаковую температуру.

В радиаторе теплоноситель отдает энергию и остывшим уходит в отводящий контур – «обратку». Такая схема требует удвоенного количества фитингов, труб и арматуры, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной регулировки радиаторов.

Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.

Двухтрубная схема подсоединения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, поскольку ее более сложно монтировать и обслуживать. Кроме того, удвоенное количество труб выглядит неэстетично

Как правильно составить схему отопления?

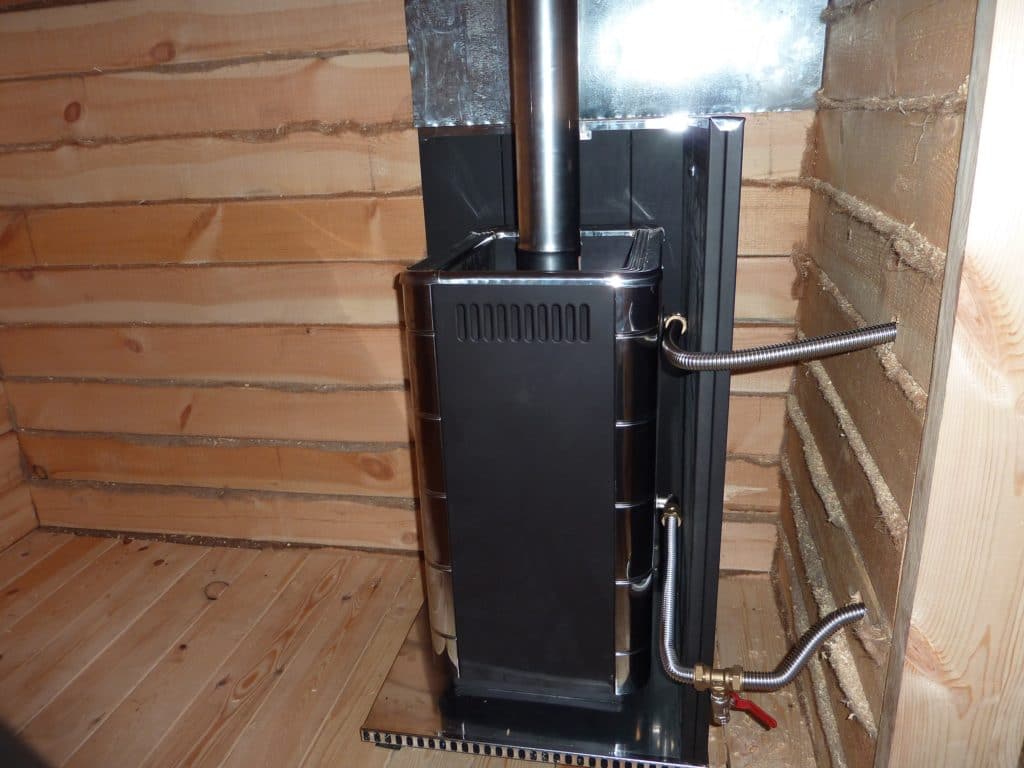

Котёл отопления на чердаке

Составляя схему разводки отопительной системы, которая имеет естественную циркуляцию, нужно учесть особенности проектирования и правильно выбрать, и купить комплектующие элементы

  1. Магистральные трубы. Оптимальный диаметр для магистральных труб – 32 – 40мм. Это позволит компенсировать трение теплоносителя об их внутреннюю поверхность.  Материал, который более всего отвечает этому требованию – полимеры. Трубы из полимеров идеально гладкие, что обеспечивает минимальное трение.
  2. Составляя схему разводки нужно максимально избегать поворотных элементов, увеличивающих гидравлическое сопротивление в отопительной системе.
  3. Длина разгонного стояка должна превышать высоту последнего потолка в строении, а бачок вообще устанавливается на чердаке.
  4. Необходимо подбирать «правильную» запорную арматуру, которая не будет влиять на работу всей системы отопления с естественной циркуляцией.

ВАЖНО! Что исключить изменение потока теплоносителя, обязательно нужно установить на «обратку» клапан. Особенно это важно при запуске системы с небольшой разницей температуры воды.

Почему так важен уклон?

Система теплообеспечения с принудительной циркуляцией и естественной мало отличаются друг от друга. Разводка, применяемые материалы, радиаторы отопления, все это может быть идентичным, но вот наличие уклона – обязательно!

Уклон – расположение подающего трубопровода в наклонном состоянии от разгонного стояка к радиаторам отопления. Соотношение нижней и верхней точки стояка должно быть 1 к 10, что обозначает отклонение каждого метра трубы должно составлять 1 см. Это по отношению к подающей трубе. Для «обратки» применяется уклон в противоположную сторону. То есть, от отопительных радиаторов выполняется уклон к нагревательному прибору (котлу). Это дает возможность создавать гравитационное воздействие на воду, проходящую по обратной магистрали.

Преимущества отопительной системы на основе естественной циркуляции

Минимальный набор оборудования для данной системы

Чаще всего, владельцы жилья выбирают отопительные системы с естественной циркуляцией по следующим причинам:

  1. Легкость монтажа, эксплуатации и обслуживания системы.
  2. Не требуется устанавливать дополнительное оборудование, что экономит финансы домовладельца.
  3. Экономия электроэнергии. Даже если нет электропитания для котла, система будет продолжать функционировать. Такая энергонезависимость позволяет сохранить тепло в доме при морозах и отсутствии электричества.
  4. Ремонтопригодность. В случаях протечки или выхода из строя батареи домовладелец может легко устранить неполадки не вызывая специалистов.
  5. При снижении температурных показателей система саморегулируется: поток теплоносителя увеличивается.
  6. Возможность самостоятельной установки системы.

Есть ли недостатки в отопительных системах с естественной циркуляцией?

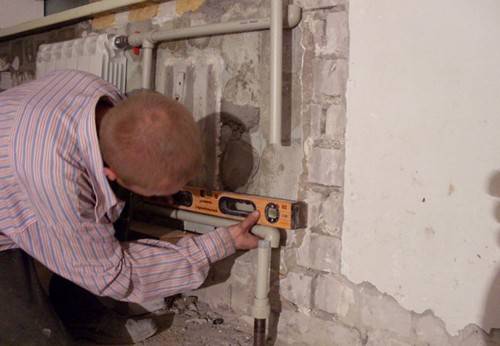

Без уклона такие трубы монтировать нельзя

Недостатки тоже присущи системе теплоснабжения, которая функционирует самотеком:

  •  ограничение по длине магистральных труб и объему помещения для отопления
  •  высокие показатели по инертности
  •  необходимость уклона
  •  желательно выполнять открытую разводку
  •  осуществление постоянного контроля уровня воды в баке расширения
  •  желательно применять магистральные трубы с увеличенного диаметра
  •  возможность замерзания при слабом потоке

Выбирайте оптимальный вариант для теплоснабжения дома, который будет вам выгоден!

Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

  • Однотрубная
  • Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

  • Вначале выбирается место, в котором будет размещаться накопительный агрегат
  • Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
  • На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя

  • Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
  • Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
  • Затем необходимо пустить трубы к радиаторам
  • Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

  1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
  2. По возможности, котел устанавливают значительно ниже отопительных приборов
  3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

  1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
  2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
  3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

  • Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
  • Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными

  1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
  2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

Видео рабочей системы

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

Скорость движения воды

При цикличных изменениях температуры горячая вода находится в верхней части теплосети, холодная влага движется в нижних трубах. Основной побудительной силой для естественного (без принуждения от насоса) движения жидкости в контуре является циркуляционный напор, зависящий от соотношения высот расположения котла и самого нижнего радиатора. На рисунке ниже представлена графическая схема возникновения циркуляционного напора h. Параметр h имеет постоянную величину для данной схемы и не изменяется во время работы системы отопления.

Схема возникновения циркуляционного напора

Для создания оптимального напора отопительный котел устанавливается с максимальной глубиной размещения, например, в подвале. В свою очередь, расширительный бак необходимо установить повыше. Довольно часто его ставят на чердаке дома.

Скорость циркулирования воды в контуре при монтаже своими руками гравитационной отопительной системы частного дома определяется следующими факторами:

  1. Величиной циркуляционного напора. Чем он больше, тем выше скорость протекания воды в теплотрассе;
  2. Диаметрами труб отопительной разводки. Малые размеры внутреннего сечения трубы будут оказывать большее сопротивление водяному потоку, чем трубы с диаметром побольше. Для однотрубной или двухтрубной самотечных систем под разводку намеренно завышают размеры труб до Ду 32-40 мм;
  3. Материалами изготовления труб контура. У современных полипропиленовых труб сопротивление потоку в несколько раз ниже, чем у поврежденных коррозией и покрытых отложениями стальных трубопроводов;
  4. Наличием поворотов в сети теплотрассы. Идеальный вариант – прямой трубопровод;
  5. Обилием арматуры, переходников, подпорных шайб. Каждый вентиль снижает величину напора.

Процессы естественной циркуляции весьма инертны и протекают медленно. Время между растопкой котла и полной стабилизацией температуры в помещениях составляет несколько часов.

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
