Зачем нужна фановая труба для канализации

Осуществление монтажа

Установка фановых труб

Если Вы проводите монтаж фановой трубы своими руками, придерживайтесь основных правил:

Фановую трубу устанавливают путем врезки тройника

1. при закупке строительных материалов следите за тем, чтобы сечения канализационного стояка и фановой трубы совпадали; оптимальный диаметр фановой трубы (так же как и стояка) – 110 мм;
2. наружный участок стояка следует размещать в таком месте, чтобы канализационные «ароматы» из него быстро и беспрепятственно развеивались в атмосфере;
3. начальная точка канализации должна располагаться в отапливаемом помещении, а вот конечная, наоборот, в холодном. Это обеспечивает необходимый перепад температур и давления, благодаря которому осуществляется вывод неприятных запахов за пределы дома.

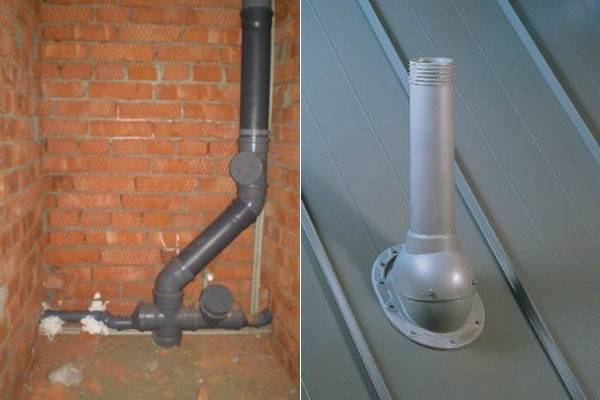

Внешний вид тройников и ревизии для фановой трубы

Совет от профессионала: Фановая труба является фактическим продолжением основного канализационного стояка и может быть изготовлена самостоятельно из трубы, предназначенной для канализации, соответствующего диаметра.

Неприятные запахи в санузлах появляются из-за того, что на санитарно-технические приборы установлены сифоны недостаточного объема. В небольших сифонах остатки воды быстро высыхают (за 3-5 дней, если сантехникой не пользоваться), что открывает свободный доступ запахам из канализации внутрь помещения. Иногда установка сифонов большей вместимости нецелесообразна, тогда требуется замена фановых труб в квартире.

Если канализация жилого дома имеет такую составляющую, как фановые трубы пластиковые, проблема решается так:

• воздух, находящийся в канализационном стояке, поднимаясь вверх и попадая за пределы труб, создает разрежение в системе канализации;
• при обезвоживании сифонов воздух из помещения просачивается внутрь канализации, а не наоборот;
• воздух остается свежим, без неприятного душка, даже при длительном неиспользовании сантехники.

Вывод вентиляционной трубы на крышу

К задачам бытовой внутридомовой канализации относится транспортирование стоков из здания во внешнюю канализационную систему. Для ее эффективной работы нужна хорошая вентиляция, которая обеспечивается стояками, снабженными фановыми трубами.

Схема вывода фановой трубы на крышу

Совет от профессионала: Вертикальный фановый стояк должен выводиться на крышу. Категорически запрещено размещать вывод на чердаке.

Чтобы правильно установить фановую трубу, необходимо придерживаться следующих принципов:

1. обеспечивая вывод фановой трубы на крышу, предусматривается оптимальная высота – 50 см; если крыша используется для каких-либо целей и активно эксплуатируется, вывод стояка не должен быть меньше 3 м;
2. канализационная труба фановая 110 мм в диаметре соединяется со стояком канализации равного сечения;
3. одной фановой трубой могут соединяться сразу несколько стояков;
4. запрещается организовывать вывод стояка, снабженного фановой трубой, совместно с вентиляционной системой или печными дымоходами;
5. выход фановой трубы, расположенный над крышей, производится на расстоянии 4 м и более в горизонтальном направлении от открываемых окон, балконов и т. п.

Соединение нескольких стояков одной фановой трубой: 1 – косой тройник; 2 – колено на 45 градусов; 3 – прямое колено; 4 – прямой тройник.

Канализационный стояк, выведенный на крышу, не нуждается в установке каких-либо дополнительных вытяжных устройств (например, дефлектора, флюгарки). Более того, использование данных приспособлений может привести к выделению конденсата в системе, который при замерзании заблокирует выводные отверстия.

Не рекомендуется также отводить вентиляционную фановую трубу под свес крыши. В холодное время года ее может повредить снег, сползающий и падающий с кровли.

Для проведения вентиляции канализационной системы используются фановые трубы: размеры таких изделий разнятся, однако наиболее распространено применение 110-миллиметровых труб.

Для чего нужен сливной шланг?

Согласно действующим сегодня строительным нормам, процесс строительства канализационной системы для одноэтажного дома может осуществляться без фановой трубы. Это связано с незначительным количеством разовых стоков.

Если здание состоит из двух и более этажей или корпус оборудован несколькими санузлами, требуется дренажная труба для обеспечения стабильного давления в канализационной системе. Этот элемент соединяет стояк с атмосферой, поддерживая стабильное атмосферное давление даже в случае объемного выброса воды из бачка унитаза, что вызывает разрежение в выпускной линии.

Если в жилой зоне будет больше туалетов, ситуация резко изменится, и сливной шланг, установленный на унитазе, станет жизненно необходимой.

Это правило применяется в следующих случаях:

• дом 2-х и более уровней, оборудован канализацией и водопроводом;
• диаметр сечения канализационного стояка – 50 мм;
• внутри здания есть бассейн или водопровод, отводящий значительное количество отходов в канализацию;
• возле дома находится септик, который может вызывать довольно неприятный запах.

В указанных выше случаях отсос без сливного шланга может привести к быстрому опорожнению сифонов под унитазом или раковиной, что обеспечит прямой контакт «атмосферы» септика с микроклиматом помещения.

Таким образом, установка воронки в канализацию обеспечивает стабильное давление в отводящем трубопроводе и сохраняет целостность стоков воды в сифонах под специальными сливными отверстиями, устраняющими неприятный аромат септиков из микроклимата дома.

Строительство системы канализации и вентиляции канализационными трубами рационально в следующих случаях:

• при установке стояка канализации в частном доме диаметром 50 мм;
• если в доме два и более этажа, на каждом из которых есть санузел;
• частный дом оборудован сантехникой, например, бассейн, генерирующий мощные водостоки;
• рядом с жилым домом автономная канализация.

Обычно установка унитаза осуществляется на канализационной трубе, имеющей типовой диаметр 110 мм. Сечение сливного отверстия в кассете 70 мм. Как правило, в ванну подводится трубопровод диаметром 50 мм. Подключается к стояку с сифоном сечением не более 110 мм.

Отсюда следует, что при эксплуатации ванной или туалета внутренний диаметр стояка не будет перекрываться полностью.

Раковина, мойка или бытовая техника (посудомоечная машина, стиральная машина и т.д.), Подключенная к канализации, не могут существенно изменить объем одноразового слива.

Единовременные стоки вышеперечисленных устройств незначительны, поэтому кардинально повлиять на ситуацию не могут. В этих случаях сливной шланг подсоединяется к унитазу по желанию собственника.

Назначение фанового стояка

Фановый стояк – это труба, которая соединяет основной стояк канализации с зоной открытого воздуха, тем самым обеспечивая свободную циркуляцию воздушных масс в системе. Главная задача устройства – защита дома от неприятных сточных запахов. Чтобы понять, как работает фановый стояк, следует рассмотреть некоторые принципы функционирования канализации и наиболее частые причины появления зловоний из трубопровода.

У всех сантехнических приборов есть своя отводящая труба – сифон, в котором всегда находится небольшое количество сливной воды. Именно она выступает в качестве гидрозатвора – не дает запахам выйти из канализации. Дополнительно свою лепту в дело вносит обратный клапан – он блокирует обратное движение канализационных стоков и не пропускает испарения из трубопровода.

Фановый стояк в частном доме

Но при залповом резком сбросе канализационного стока в трубах создается разряжение, которое влечет за собой дестабилизацию давления в системе и воздушные удары. Возникает необходимость воздушной компенсации – ее и обеспечивает фановый стояк: благодаря ему атмосферный воздух попадает в канализацию и давление выравнивается. Как результат – при любом сбросе стоков система продолжает правильно функционировать, не давая запахам выйти из труб.

Специалисты утверждают, что фановый стояк желательно устанавливать в каждом доме, дабы застраховать себя от неприятных ситуаций. Кроме того, есть несколько ситуаций, когда стояк не просто рекомендуем, а обязателен:

1. Если здание имеет больше двух этажей.
2. Если диаметр основного канализационного стояка 50 мм.
3. Если в доме используется автономная канализационная система – септик или выгребная яма

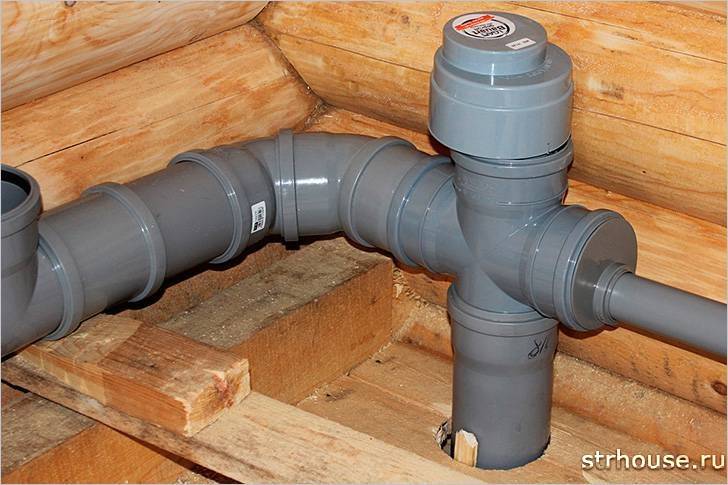

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 25.93%

Нет 74.07%
Проголосовало: 27

Мне нравится1Не нравится

Нужна ли фановая труба в двухэтажном доме

Руководствуясь строительными нормативами, допускается исключение из схемы выполнения при сооружении системы канализации фанового трубопровода в индивидуальных домах. Этот вывод основывается на том, что в небольших домовладениях не могут одномоментно образовываться большие объемы сливаемой воды.

Фановый стояк в помещении и фановая труба на крыше

Устройство фановой трубы для канализационной сети в малоэтажном строительстве будет не всегда лишним, поэтому рекомендуется на стадии возведения новой постройки выполнить канализацию по традиционной схеме со всеми функциональными элементами. Хотя существует ряд четких критериев, при которых устройство фанового трубопровода является необходимым условием для правильного функционирования системы канализации, а именно:

• В доме существуют два жилых отсека, имеющих каждый свою канализацию, которая объединяется в общую сеть;
• Дом имеет больше двух этажей, оборудованных общими стояками;
• Имеется горизонтальная канализационная разводка с подключенными тремя и более сантехническими приборами;
• Наличие в доме стояков канализации, выполненных из труб диаметром в 50 мм;
• Присутствие бассейна или подобного сооружения, позволяющего делать большие одновременные сбросы воды в канализационную систему;
• При наличии индивидуальных канализационных септиков, расположенных на участке непосредственно рядом с домом.

В любом случае, когда при одномоментном сбросе воды может возникнуть ситуация, при которой полностью будет заполнено сечение канализационной трубы и появиться возможность создания разрежения в выше расположенных гидрозатворах, то устройство фановой трубы становится обязательным условием для правильного функционирования канализационной системы дома.

Вывод фановой трубы на крышу двухэтажного строения

Если же жилой дом оборудован небольшим количеством сантехнических приборов и в основном с малым диаметром канализационных труб, то применение фановой трубы необязательно, так как существенного влияния на работу всей канализации она оказывать не будет, а лишь потребует затраты лишних средств.

Совет: При одноэтажном строительстве установка фановых труб не целесообразна.

Особенности установки стояка

Монтаж фанового стояка не подразумевает под собой никаких сверхсложных манипуляций – по сути нужно удлинить центральный стояк выше уровня крыши. Как правило, труба проводится через канал вентиляции или реже – через стену. Однако несмотря на сравнительную простоту установки, есть определенные правила, которых рекомендуется придерживаться, чтобы после завершения всех работ готовая фановая вентиляция не только эффективно функционировала, но и не доставляла хлопот в обслуживании.

Основные тонкости монтажа фанового стояка:

• В идеале труба должна проходить на крышу в строго вертикальном положении – через все межэтажные перекрытия. Но если это невозможно реализовать, части стояка разрешается соединять под углами 45, 90 и 135 градусов. Стыковки фанов должны осуществляться посредством переходников. Чтобы менять угол направления стояка, лучше всего использовать специальный отвод с соответствующим градусом разворота.
• Фановый стояк желательно делать или из пластиковых, или из чугунных труб. Если возникла необходимость комбинирования материалов, фиксировать стыковки нужно резиновыми переходниками.

Важно! Все стыки труб и на поворотах, и при обычных соединениях нужно обязательно обрабатывать герметиком

• Горизонтальные трубы стояка следует укладывать с уклоном не меньше 0,02-0,03% в сторону по направлению движения испарений.
• Перед последним прямым отрезком фанового стояка нужно установить ревизионный люк.
• В местах прохождения труб через этажное перекрытие следует монтировать гильзы, которые не дадут стоякам напрямую соприкасаться с потолком.

Схема установки фановой трубы

Ошибки обустройства стояка

Специалисты на базе своего практического опыта вывели массу правил, рекомендаций и полезных советов, но даже они не уберегают некоторых начинающих мастеров от ошибок, за которые в конечном счет приходится платить собственным же комфортом. К вашему вниманию наиболее распространенные оплошности, которые ни в коем случае нельзя повторять.

• Первая ошибка – обрезка фанового стояка прямо в чердачном помещении. Причина такого явления – банальная лень: владельцам дома попросту не хочется возиться с трубами на крыше. Результат ошибки – на чердаке то и дело будут скапливаться зловония, которые рано или поздно проникнут в сам дом.
• Вторая ошибка – установка стояка на внешней стене. Этого нельзя делать по той причине, что серьезно увеличивается риск появления конденсата.
• Третья ошибка – монтаж флюгарки для увеличения тяги. Такая самодеятельность не только не оправдает себя в вопросе эффективности, но еще и выльется в ухудшение оттоков канализационных газов.

Типичные ошибки при монтаже фанового стояка

Как видите, фановый стояк играет очень важную роль в системе канализации частного дома, поэтому отказываться от него крайне не рекомендуется. Не хотите, чтобы ваше жилище «благоухало» стоками и отходами? Тогда внимательно проштудируйте теорию и, перейдя к делу, не пренебрегайте вышеизложенными нормами и правилами проектирования и установки фановой трубы.

Монтаж фановой трубы

Установить этот элемент внутренней канализации можно самостоятельно, главное знать и придерживаться некоторых правил:

• сечение стояка и фановой трубы должны совпадать, оптимальный размер обоих элементов — 110 мм;
• не стоит ее устанавливать около окон и балкона;
• выводить трубу надо на крышу, выше конька на 30 см;
• начальная точка устройства должна быть в теплом месте, а конечная наоборот в холодном, перепад температур создаст необходимую тягу, что улучшит отвод газов.

Для установки фановой трубы можно воспользоваться одним из двух равнозначных способов:

1. обратный клапан;
2. вывод на крышу.

Установка обратного клапана

Обратный клапан помогает системе нормально работать без вывода вентиляции на крышу. Кроме этого, клапан выполняет еще ряд функций:

1. корректирует слабый уклон канализационных труб;
2. защищает систему от попадания внутрь мусора, насекомых и грызунов;
3. исключает возврат стоков обратно в систему.

В зависимости от типа устройства, его можно устанавливать как снаружи так и внутри трубы. При установке клапана внутри, труба должна быть очищена и обезжирена. Затем на нее монтируется специальная вставка, которая продается отдельно от клапана.

Клапан размещается на встречу движения стоков, лепестки должны быть отогнуты в сторону санприборов. Для стояка димером 110 мм необходимо будет устанавливать дополнительный адаптер.

Вывод на крышу

Для правильной установки фановой трубы необходимо придерживаться следующих правил:

• вентиляционный стояк должен быть выше конька на 30 — 50 мм, а если крыша оборудована террасой и т.п. это расстояние увеличивается до 3 метров;
• несколько стояков можно соединять с одной фановой трубой;
• расстояние от вентиляции до балкона и окон должно быть не менее 4 метров;
• нельзя выводить трубу на чердак;
• запрещается объединять дымоход и вентиляционные каналы с канализационной вентиляцией;
• не рекомендуется выводить под свес крыши, так как при сходе снега она может быть повреждена.

Вывод — полноценная работа канализации в частном доме без фановой (вентиляционной) трубы возможна. Однако, в помещение все же будет проникать небольшое количество газов и неприятный запах будет преследовать постоянно. Установленная фановая труба устранит эту проблему и в доме станет намного комфортнее.

Видео: Фановая труба для канализации в частном доме

https://youtube.com/watch?v=HkdNv_ydf8w

Как определить, требуется ли установка фановой трубы

В этом вопросе гадать не нужно: нормами СНиП 2.04.01-85 все четко регламентировано. Если дом не относится к категориям «одноэтажный» и «частный», он должен быть оборудован фановым стояком.

Как проверить есть ли в доме фановая сточная труба

Нет ничего проще:

1. Если вы счастливый владелец квартиры, расположенной на последнем этаже многоэтажного дома, просто зайдите в санузел, в котором расположен канализационный стояк. Если от него вверх уходит труба, все замечательно. Кстати, нелишним будет подняться на чердак и убедиться, что эта труба выведена за пределы кровли.
2. Если же вам не так повезло и квартира расположена несколько ниже, просто прислушайтесь к звукам, издаваемым канализацией. Характерное хлюпанье — сигнал того, что фановой трубы либо нет вообще, либо она забита.
3. Систематический срыв гидрозатворов и зловонный аромат также укажут на проблемы с вентиляционной системой канализации.

Нужен ли фановый стояк в одноэтажном и двухэтажном доме

Как мы уже определились, если дом двухэтажный и к тому же многоквартирный, вентиляционный канализационный контур нужен обязательно.

А вот с одноэтажным, пусть даже частным домом, все не так однозначно. Фановый стояк в частном одноэтажном доме может потребоваться, если при одномоментном сбросе стоков жидкость полностью, пусть и ненадолго, перекрывает сечение канализационной трубы. В этом случае велика вероятность срыва гидрозатворов сантехнического оборудования и выброса сточных газов в помещение.

В обозначенную зону риска входят дома, в которых:

• Больше одного этажа и при этом на каждом оборудован санузел, пусть даже с отдельной канализационной веткой.
• Диаметр сточных стояков меньше 110 мм.
• К системе общедомовой канализации подключены джакузи или бассейны.
• Септик удален от дома на расстояние ближе 8 метров.
• Не выдержан норматив уклона сточного трубопровода.

Даже если у вас одноэтажный дом, но при этом в нем обустроено несколько санузлов, подключение фановой трубы обязательно.

Можно ли обойтись без нее

В очень редких случаях — да. Но тогда канализационная магистраль должна оборудоваться обратным или вакуумным клапаном (аэратором). Что лучше, рассмотрим ниже.

Распространенные ошибки

Несмотря на относительную простоту монтажа фановой системы, есть ряд правил, нарушение которых может привести к негативным последствиям.

К примеру, некоторые владельцы частных домов обрезают трубу на чердачном помещении. В результате неприятные запахи начинают заполнять его (или мансарду), а впоследствии проникают в дом. Соответственно, устройство системы теряет всякий смысл.

Еще одна ошибка – монтаж трубы вдоль наружной стены. В этом случае высока вероятность образования конденсата.

Некоторые владельцы домов устанавливают дополнительное устройство – кровельный аэратор. Он обеспечивает улучшение тяги. Между тем монтаж этого элемента целесообразен далеко не всегда. Как правило, отток канализационных испарений замедляется. В результате опять же неприятные запахи начинают проникать в помещения.

Альтернативы фановой трубе

Не все готовы ставить фановую трубу, закупать оборудование, пробивать крышу, производить монтаж. Иногда этого не требуется, достаточно поставить на канализацию специальные клапаны, называющиеся также аэраторы, которые нужно установить на стояк после унитаза.

Также, при возникновении запахов, перед установкой трубы нужно тщательно обследовать все трубы, стояки и выходы на предмет нарушения герметичности. Возможно дело в том, что где-то образовалось повреждение, не плотно прилегают соединительные кольца, неправильно установлен сифон или есть еще какие-то механические и естественные повреждения, которые и являются причиной неудобств.

Ремонт фановой трубы стоит доверить профессионалам, также как и установку прочего канализационного оборудования для вашего дома. Если вы решили сделать всю работу самостоятельно, то не забудьте поставить вакуумные клапаны на стояк в виде заглушки, чтобы можно было провести работы без проблем, и следовать всем строительным нормам и правилам.

Надеемся, что мы ответили на вопрос, для чего нужна фановая труба в канализации, стоит ли ее устанавливать и когда.

Как сделать фановый стояк канализации: краткая инструкция

В принципе, монтаж фановой вентиляции не представляет собой никаких сложностей, если, конечно, система монтируется с нуля. Если речь идет о доделывании канализации, то здесь придется немного потрудиться – в частности разрезать самый толстый лежак канализации, вставить в него косой тройник и от него вывести трубу такого же диаметра как лежак сначала на чердак, а оттуда и на крышу. Не забудьте надеть на нее зонтик, чтобы преградить путь дождевой воде.

Вот, в принципе, и все, что необходимо знать по поводу вентиляции канализации. Как ни крути, а фановый стояк нужен, и избавляться от него не стоит. Кроме неприятностей, этот шаг ни к чему другому не приведет.

Требования, которым должны соответствовать фановые стояки

Для воздушных стояков разработаны определенные критерии. Во время монтажа системы, желательно сверяться с ними:

1. При выводе трубы на кровлю она должна подниматься над крышей не менее чем на 30 см.
2. Если построена мансарда или чердак минимальная длина трубы должна составлять три метра.
3. Промежуток между трубой и расположенным поблизости световым проемом или лоджией делают в длину минимум 4 метра.
4. Фановая система в соответствии с существующими нормами проводится через помещения с отоплением или должна иметь индивидуальный утеплитель.
5. Не допускается вывод воздушной трубы через дымоход.
6. Верхняя составляющая фанового стояка оборудуется защитной решеткой, которая препятствует проникновению в конструкцию насекомых и птиц.

Критерии выбора трубы

Чтобы система канализации работала эффективно, нужно правильно выбрать фановую трубу. Три главных критерия определяют ее выбор:

• диаметр фанового стояка;
• материал изготовления;
• исходя из полной высоты линии, определяется длина трубы.

Выбор диаметра

Самая главная характеристика при выборе – это диаметр фановой конструкции. Это учитывается при ее проектировании. В домах с большим количеством квартир стоки спускаются в большом количестве.

Выбор основывается на главном условии: диаметр фановой трубы равен или не уступает сечению стояка канализации. Так, например, канализация в сечении 250 мм, то вентиляционный стояк такой же или не меньше.

В частных домах в один уровень или в 2 этажа монтируются трубы чаще всего в диаметре 50-90-100 мм. Такого фанового стояка в диаметре будет достаточно, если спроектированы:

• стояк канализации с сечением 100 мм;
• умывальник и кухонная мойка со сливом в 50 мм;
• наличие душевого слива;
• установка стиральной машины.

Выбор по материалу

Между собой конкурируют два материала.

• Изделия из ПВХ легкие в установке, поэтому монтаж не требует много времени. Их преимущество в невысокой цене. Занимают лидирующее положение.
• Конструкции из чугуна хотя и долговечны, их монтаж потребует усилий. Они тяжелые, сложно режутся. Прочность чугуна отходит на второй план, когда речь идет о быстром загрязнении стояка.

Во время ремонтных работ отдельных участков канализации приходится соединять пластик и чугун. Используются специальные манжеты-переходники.

Для чего необходима фановая труба

Фановый стояк в частном доме представляет собой часть трубопровода, соединяющую стояк канализации с выходом на открытый воздух.

Фановая труба на крыше частного дома

При отсутствии этого элемента во время отработки стоков в системе происходит разреживание, нарушается гидрозатвор, и в помещение ощущается неприятный запах. Для каждого сантехнического устройства обязательно наличие отводящей трубы с коленом. В этом изгибе в норме находится вода. Она и выполняет функцию гидрозатвора, препятствуя проникновению неприятных испарений в дом. При резком сбросе сточных вод в канализационных трубах происходит разряжение. Через фановое приспособление в систему проходит воздух с улицы, и давление нормализуется. Это и обеспечивает отсутствие запахов.

Иногда можно обойтись и без фанового стояка. Например, в небольшом здании, состоящем из одного или двух этажей. Однако обязательным требованием в этом случае является оборудование только одного санузла.

Если же в доме имеются две и более ванных комнаты или несколько туалетов, то монтаж фанового стояка проводят обязательно. Его присутствие обуславливают следующие факторы:

• двухэтажный дом либо здание с большим количеством этажей, на каждом из которых расположен санузел;
• канализационный сток в диаметре имеет 50 миллиметров;
• построен бассейн или подобный объект, для которого необходим сброс значительной массы воды;
• проведена канализация герметичного вида с применением септика.

  Канализация с септиком в частном доме

Монтаж своими руками

Монтаж не представляет сложности, т. к. используются трубы и технологии, применяемые при устройстве канализации.

Правила установки воздуховода:

• Оголовок ставят в таком месте на кровле, чтобы ветер уносил неприятные запахи без вреда для соседних окон и балконов.
• Сама труба должна проходить по отапливаемым помещениям либо ее утепляют, чтобы соблюдался перепад давление внутри и создавалась тяга.
• Верх оголовка защищают сеткой от насекомых, жуков.
• Место выхода на крыше — не ближе четырех метров от соседнего окна.
• Нельзя выводить вытяжку внутрь чердачного пространства без организованной вентиляции — так запахи будут скапливаться, проникать в жилое помещение.

Инструменты и материалы

Фановую трубу для унитаза рекомендуется собирать из одного материала. Если требуется замена чугунного стояка, готовят трубы, фитинги из пластика, чтобы поменять канал на всей протяженности.

Канализационные тройники

Используют стандартные трубы и детали для присоединения:

• труба с манжетами (раструбами);
• резиновые уплотнительные манжеты;
• переходники;
• хомуты для фиксации;
• обратный клапан.

Для демонтажных работ потребуется перфоратор, болгарка, кувалда, иногда — отбойник. В стену монтируют хомуты с помощью дрели или перфоратора. Для резки нужна ручная ножовка по металлу (мелкие зубья не оставляют зазубрин на пластике). Пригодится молоток, уровень, отвес.

Вывод на крышу

Если идет замена старого чугунного стояка, в конструкции крыши уже есть сформированный выход для трубы. При установке новой фановой вытяжки кровлю нужно разбирать.

Порядок работ:

• Определяют место прохождения, стараются выбрать такое, чтобы не мешали стропила.
• В потолке проделывают отверстие, проводят трубу, герметизируют и уплотняют место прохода.
• Вокруг стояка повторяют потолочную отделку помещения.
• Обрешетку можно разобрать, при этом рядом устанавливают дублирующие планки, чтобы не нарушить прочность кровли.
• Трубу крепят к балкам, стропильным ногам, обрешетке.
• В кровельном материале прорезают отверстие по размеру.
• После установки место выпуска герметизируют, утепляют, оформляют фартуками из оцинкованной стали вокруг трубы.

Сборка

Горизонтально трубу ставят редко, только в частных домах, если проведение через крышу невозможно.

Различают несколько вариантов вертикальной установки:

• монтаж под прямым углом — от стояка по 90° делают несколько поворотов, конечный участок стоит вертикально;
• установка под 45° — делают повороты под аналогичным углом, последний кусок располагают вертикально;
• полностью вертикальный стояк.

Собирают пластиковые трубы, вставляя участок без раструба в окончание предыдущей трубы с раструбом, при этом расширенный конец должен смотреть вверх. Перед стыковкой в манжету устанавливают резиновую прокладку, которая уплотняет место соединения. Для стыковки новой пластиковой трубы со старой чугунной канализацией используют редукцию (специальный переходник).

В месте врезки стояка в канализационный коллектор предусматривают ревизию, чтобы вовремя устранять засоры механическим способом.

Установка обратного клапана

Элемент нужен для стабилизации напора внутри магистрали. Во время слива воды снижается внутреннее давление. Крышка клапана открывается, воздух проходит внутрь канализационной магистрали, стабилизируются показатели атмосферы. После этого крышка захлопывается, чтобы не выходили плохие запахи.

Конструкция обратного клапана:

• корпус — объединяет элементы;
• крышка для защиты от грязи, одновременно задерживает запахи;
• шток — открывает крышку, контролирует давление;
• резиновые манжеты — увеличивают степень герметичности, способствуют плавному движению штока;
• отверстие — нужно для прохождения воздуха.

Правила размещения септика при устройстве канализации

По действующим нормам расход воды на 1 человека должен составлять 200 литров воды  сутки. Тогда устанавливаемый накопитель должен иметь объем обеспечивающий хранение 3-х суточной нормы (600 л на 1 чел.)  и определяется с учетом количества проживающих жильцов в доме.

Особые требования предъявляются к местоположению накопителя на участке, которое должно соответствовать:

• Накопитель должен монтироваться в самой низкой точке участка.
• Расстояние от накопителя должно составлять не менее:
  1. до источника водоснабжения – 50 м;
  2. проезжей части дороги – 5 м;
  3. водоема (открытого) – 30 м;
  4. до жилого строения – 5 м;
  5. до соседнего участка 2-4 м;
  6. расстояние до плодовых деревьев от 3 до 4 м.

Устройство и правила монтажа

Как уже было сказано выше, вентиляционная труба является продолжением стояка. Она выполняется из таких же канализационных труб. Как правило, ее диаметр составляет 110 мм, т.е. диаметр равен диаметру стояка.

Сверху на нее надевается «грибок», который предотвращает попадание осадков в стояк и различного мусора.

Следует отметить, что для нормального функционирования вентиляции, фановая труба для канализации должна быть установлена по определенным правилам:

• диаметр может равняться диаметру стояка или быть больше, но ни в коем случае не меньше;
• на крыше конструкция должна располагаться выше конька на 30-50 см. В случаях, когда крыша эксплуатируемая, к примеру, если на ней расположена терраса, высота трубы может достигать трех метров;
• согласно СНиП 2.04.01-85 категорически запрещено объединять вентиляцию канализации с другими вентиляционными системами дома и дымоходом;

На фото – расположение фановой трубы на крыше

• расстояние окон до выхода фановой трубы должно составлять не менее четырех метров;
• выводить вентиляцию можно исключительно на крышу, а не на чердак. Исключением являются отдельные случаи, когда в доме имеется две фановые трубы. Одну из них можно расположить на чердаке, но при этом обязательно нужно установить вентиляционный клапан;
• участок вентиляции, который проходит на чердаке, должен быть утепленным;
• запрещается выводить конец трубы под свес крыши, так как при сходе снега зимой система может быть повреждена.

Соблюдение этих правил позволит избежать ряда проблем и неприятностей в процессе эксплуатации канализационной системы.

Канализационный аэратор
