Фасонные части для канализационных труб

Какие размеры труб существуют и как они связаны с областью применения

Просматривая каталог труб ПВХ, вы можете заметить, что они в первую очередь отличаются диаметром. Он может варьироваться в пределах 10 — 315 мм, но для канализации следует выбирать изделия диаметром от 50 мм. Длина труб может начинаться с 1 метра и доходить до 12 метров.

Например, если рассматривать трубы с внутренним диаметром сечения 50 мм, то их используют для разводки канализационных сетей, которые предназначены для транспортировки хозяйственно-фекальных стоков от различных сантехнических приборов до общих стояков. Используются такие трубы в жилых, производственных, административных зданиях. Они выдерживают высокие температуры, не подвергаются деформации под их воздействием.

Далее – сантехнические трубы ПВХ для канализации диаметром 110 мм. Такие изделия можно использовать для обустройства канализационных систем внутри жилых, производственных и административных зданий с целью отведения хозяйственно-фекальных стоков. Обычно их применяют для отведения стоков от унитаза, а также для обустройства стояков.

Таблица размеров труб для внутренней канализации

Трубы диаметром 160 мм применяют для канализационных безнапорных сетей, как в бытовом, так и в промышленном, сельскохозяйственном секторе. Они выпускаются отрезками длиной от 1 до 6 метров.

Изделия, имеющие диаметр 200 мм, также применяют для обустройства безнапорных канализационных сетей, но в крупных жилых или производственных зданиях, где требуется отводить большие объемы стоков.

Если говорить о частных домах, где объемы стоков сравнительно небольшие, то здесь применяют трубы диаметром от 50 до 110 мм. При этом изделия коричневого цвета предназначены для обустройства наружной канализации, серого – для внутренней. В последнем случае не стоит волноваться за долговечность труб. Они легко выдерживают температуру стоков до 40 градусов, а также могут переносить кратковременное повышение температуры до 90 градусов. Но, учитывая тот факт, что трубы из ПВХ разрушаются на морозе, при прокладке наружной канализации их нужно укладывать ниже уровня промерзания грунта или хорошо утеплять. Посмотреть, что представляют собой все описанные выше канализационные трубы ПВХ, каталог, размеры этих изделий можно даже на сайтах производителей или реализаторов. Здесь же указаны и цены.

Виды

Давление напорной канализации варьируется от 6 до 11 атмосфер, что обязывает применять особо прочные фасонные элементы, обеспечивающие герметичное соединение труб в системе, защиту от протечек и быструю замену повреждённых деталей в случае необходимости. Фитинги выпускаются в огромном ассортименте и представлены рядом различных по размеру и предназначению изделий.

Колена (отводы) предназначаются для изменения направления конструкции на угол в 45, 90 и 120 градусов. Элементы применяются как для вертикального, так и для горизонтального изменения направления и снабжены уплотнительным кольцом. Для монтажа трубопровода под небольшим изгибом применяют гибкий отвод, оборудованный с одной стороны раструбом с прокладкой и имеющий гладкое исполнение с другой.

  • Крестовина предназначена для обеспечения отвода в двух направлениях и выпускается двумя вариантами. Для формирования ответвлений в одной плоскости используется одноплоскостная модель, а для формирования узла, элементы которого располагаются в двух плоскостях, – двухплоскостная.
  • Муфта предназначена для соединения двух труб на прямом участке трубопровода. На обеих сторонах детали стоят уплотнительные кольца, обеспечивающие герметичное соединение. Выпускается в жёстком и гофрированном вариантах. Второй тип используется при соединении труб с небольшим изгибом в системе канализации внутреннего назначения.
  • Заглушка предназначается для закрытия одного конца трубы и часто используется в процессе замены части трубопровода при его обслуживании и ремонте. Деталь обеспечивает плотное соединение с трубой и предотвращает распространение неприятных запахов во время замены коммуникаций.
  • Переходник служит для соединения между собой труб разного диаметра, а также обеспечивает герметичный переход между чугунными и пластиковыми трубами. При помощи переходника можно легко соединить не только самые распространённые типоразмеры диаметром 110 и 50 мм, но и любые другие трубы.
  • Ревизионная муфта предназначена для обеспечения доступа к внутренней части трубопровода и устанавливается в целях проведения профилактических работ и ухода за коммуникациями.
  • Обратный клапан защищает от захлёста канализационных вод, предотвращая их утечку. В случае засора клапан не позволит загрязнённой жидкости подняться по трубе и аварийно перекроет систему. Клапан закрыт герметичной задвижкой, позволяющей получить быстрый доступ внутрь для его очистки.
  • Канализационный аэратор выполнен в виде воздушного противовакуумного клапана и используется для предотвращения проникновения неприятных запахов и газов из канализационной системы. Деталь устанавливается в высшей точке стояка, расположенного вертикально, и стравливает воздух при повышении давления. Благодаря работе аэратора срыв гидрозатворов становится невозможным.
  • Вентиляционный зонт выполняет защитную функцию по недопущению попадания в систему механического мусора извне. Устанавливается на крыше в верхней точке трубы.
  • Сифон выполняет роль соединения отвода и основного трубопровода. Благодаря изогнутой форме элемент обеспечивает гидрозатвор, не пропускающий в помещение неприятные запахи из системы.
  • Хомуты выпускаются широким размерным рядом и предназначены для монтажного крепежа канализационных труб.
  • Компенсационный патрубок представляет собой небольшую трубу длиной от 17 до 25 см, предназначен для наращивания трубопровода и замены повреждённых участков. Одна сторона патрубка снабжена удлинённым раструбом, а вторая имеет гладкое исполнение и прикрепляется к трубопроводу при помощи соединительной муфты.

Разновидности канализационных фитингов

                Существует
несколько разновидностей канализационных линий:

  • пластиковые;
  • чугунные;
  • керамические;
  • асбоцементные.

Все эти разновидности имеют
собственные характеристики, плюсы и минусы. Под каждый тип выпускаются свои фитинги для труб канализации.
Преобладающим вариантом является пластиковая система, которая быстро монтируется, имеет малый вес и
низкую стоимость. Основным достоинством этих каналов считается высокая скорость
сборки. Канализационные
трубы и фитинги ПВХ (или полипропиленовые) имеют два варианта соединения:

  • под резиновое кольцо;
  • под клей.

Чаще всего применяют изделия из ПВХ с присоединительным
элементом в виде резинового кольца, поскольку сборка таких линий не составляет
труда даже абсолютно неподготовленному человеку.

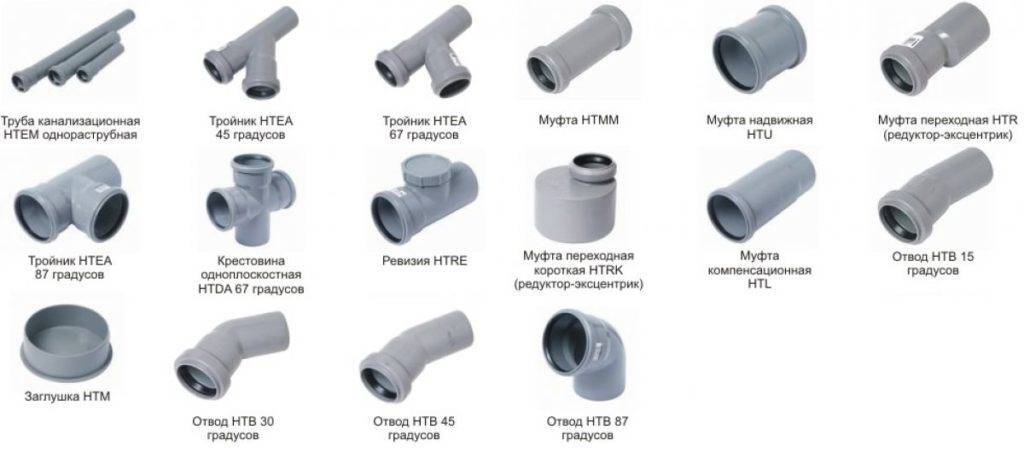

Фитинги для канализационных труб ПВХ выпускаются в
соответствии с действующими размерами труб. Их конструкция позволяет изменить
направление, соединить линии встык или сделать ответвление канала. В продаже
имеются:

  • муфта. Используется для прямого соединения двух одинаковых каналов;
  • редукция. Элемент, Действующий по принципу муфты, но предназначенный для стыковки труб разного диаметра;
  • ревизия. Это род муфты с отверстием в центральной части. Оно плотно закрыто резьбовой крышкой и применяется для проведения прочистки или иных работ;
  • тройник. Обеспечивает прямой проход и отвод под углом 45° или 90°;
  • крестовина (иное название — четверник канализационный). Это большая группа фитингов, способных соединять линии в одной плоскости или с пересечением, предназначенная для присоединения каналов одинакового или разного диаметра;
  • отвод. Фитинг, обеспечивающий изгиб линии на 30°, 45° или 90°;
  • компенсационный патрубок. Нужен для замены вырезанного дефектного участка, способен компенсировать тепловое расширение линии;
  • заглушка. Устанавливается на свободном торце трубы и обеспечивает герметичность внутренней полости канала;
  • обратный клапан. Препятствует перемещению стоков в обратном направлении;
  • вентиляционный клапан. Предназначен для нормализации давления воздуха внутри системы, предохраняет гидрозатворы сантехники от срыва.

Существуют также гибкие
соединения, состоящие из эластичного гофрированного участка трубы. Они
используются в случаях, когда угол стыка линий нестандартный и требует подгонки по месту.

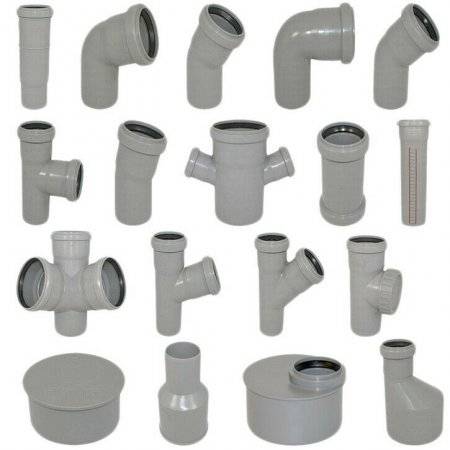

Фитинги для внутренней части системы

                Фитинги для канализации,
размещенной внутри здания, имеют серый цвет. Это позволяет легко отличить их от
других элементов и не допустить путаницы. Материал труб и фитингов для
внутренних канализационных линий должен совпадать, поскольку здесь постоянно
производится сброс горячей воды.

Размеры присоединительных патрубков в точности
совпадают с параметрами труб, что облегчает сборку и исключает ошибки при
покупке фурнитуры. Для
монтажа продаются специальные хомуты из металла или пластика, позволяющие
фиксировать каналы на стене или на полу.

Если используются клеевые
соединения, необходимо давать некоторое время для застывания состава.
Соединения под резиновое кольцо можно эксплуатировать тотчас после установки.
Некоторые источники рекомендуют усиливать стыки герметиком или обматывать их
снаружи специальной лентой. Однако, подобные фитинги вполне могут работать без
дополнительных мер.

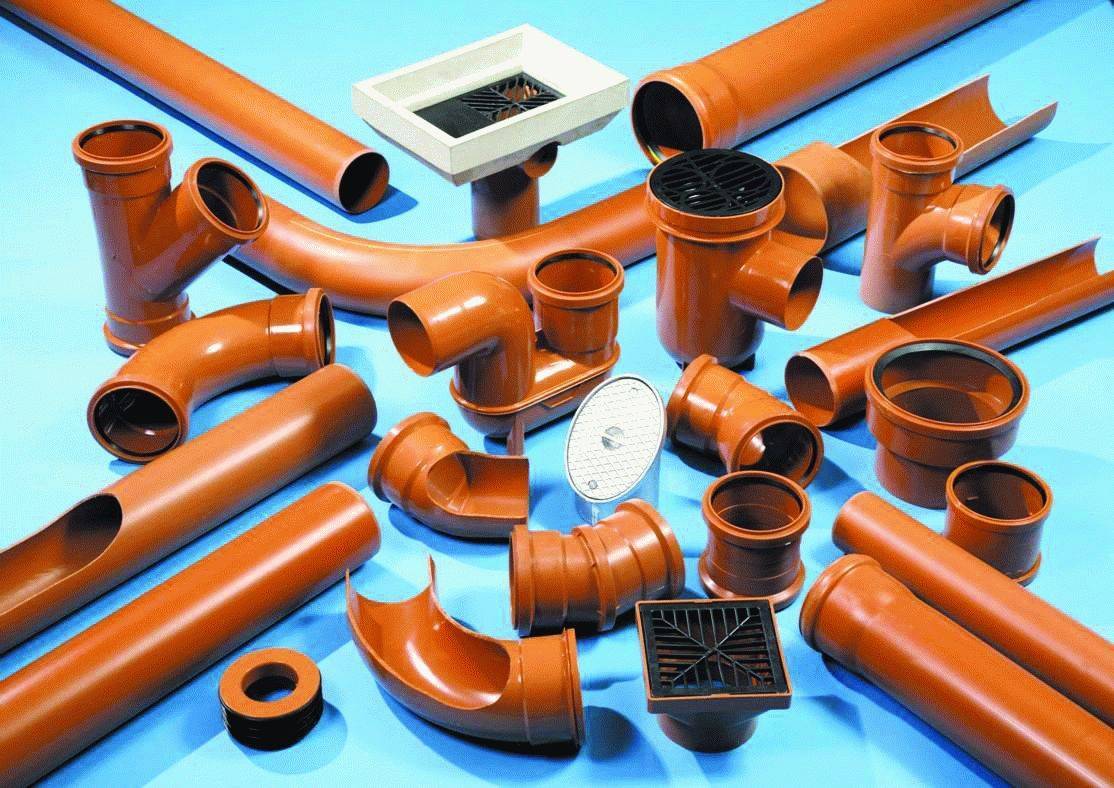

Наружные фитинги

                Для
сборки наружных частей системы используются оранжевые канализационные трубы и фитинги, размеры
которых соответствуют принятым стандартам. Наиболее распространенная разновидность — образцы
диаметром 110 мм. Наружные
части системы располагаются под землей и выдерживают немалые механические
нагрузки. Горячей воды в них практически не бывает, поэтому основной упор
делается на кольцевую прочность и морозоустойчивость. Монтаж таких труб может
производиться в зимнее время, поэтому пользователи предпочитают фитинги под
резиновое кольцо. Элементы под клеевое соединение тоже используются, но не
пользуются высоким спросом из-за сложности сборки.

                Состав
элементов наружной канализации мало отличается от номенклатуры внутренних
линий. Он дополнен двухколенным сифоном, образующим гидрозатвор и не
пропускающим канализационные
газы. Установка такого устройства допускается только при погружении системы
ниже глубины промерзания, иначе жидкость превратится в пробку из льда.

Особенности выбора

Прежде чем приступить к выбору фурнитуры для канализационных труб, следует составить проект, на котором требуется чётко обозначить все соединения, отводы, врезки и другие конструктивные элементы трубопровода. При составлении схемы нужно обязательно указывать маркировку труб, которые будут использоваться для монтажа, и размер их сечения.

Для устройства канализации в частных и многоквартирных жилых домах, а также в общественных зданиях и учреждениях рекомендуется воспользоваться более современным пластиковым материалом. Трубопровод из ПВХ значительно снижает нагрузку на фундамент и несущие конструкции, менее склонен к образованию засоров и конденсата, а также имеет комфортную стоимость и широкий модельный ряд. К тому же многие виды полиэтиленовых моделей снабжены резьбой, что значительно упрощает самостоятельный монтаж.

Чугунные фитинги используются на промышленных предприятиях, осуществляющих сброс сильнозагрязненных или ядовитых стоков, а также для перекачивания больших масс жидкостей в особо агрессивных средах при неблагоприятных внешних условиях, в том числе в зонах с повышенной сейсмической активностью.

О том, как монтировать канализационные трубы своими руками, смотрите в следующем видео.

Рекомендации по монтажу

                Сборка канализации
заключается в соединении труб и фасонных изделий. Чаще всего используются элементы
под резиновое кольцо. Для подключения надо лишь вставить свободный конец трубы
в раструб и продвинуть его внутрь до упора. Если используется сквозная муфта,
ее сначала полностью одевают на одну часть трубопровода, совмещают трубы вместе
и передвигают муфту так, чтобы стык оказался внутри корпуса.

                Если
резина слишком тугая и соединять элементы трудно, используют жидкие моющие
средства — мыло или шампунь. Ими смазывают свободный конец, после чего
соединять элементы становится гораздо легче.

                Если используются клеевые соединения, состав наносится на внутреннюю часть раструба, после чего вставляется свободный конец трубопровода. Необходимо соблюдать последовательность сборки, чтобы не пришлось разбирать уже зафиксированные элементы.

Типоразмеры изделий и их монтаж

Канализационные трубы и фитинги из ПВХ обладают высокой степенью износостойкости, а также прочностью. В зависимости от того, какой тип канализации используется (напорный или безнапорный), подбираются соответствующие типоразмеры фасонных оснований для наружной системы стока:

  • муфты с диаметром от 110 до 400 мм.
  • отводы – 110-400 мм.
  • двухколенный сифон – 110-200 мм.

Фитинги для полипропиленовых труб окрашены в ярко-оранжевый цвет. Полипропиленовые трубопроводы обладают диапазоном диаметров от 100 мм до 400 мм. Фитинги трубопроводов из ПВХ имеют диапазон диаметров от 50 до 200 мм.


Монтаж пластиковой конструкции выполняется с учётом ряда требований:

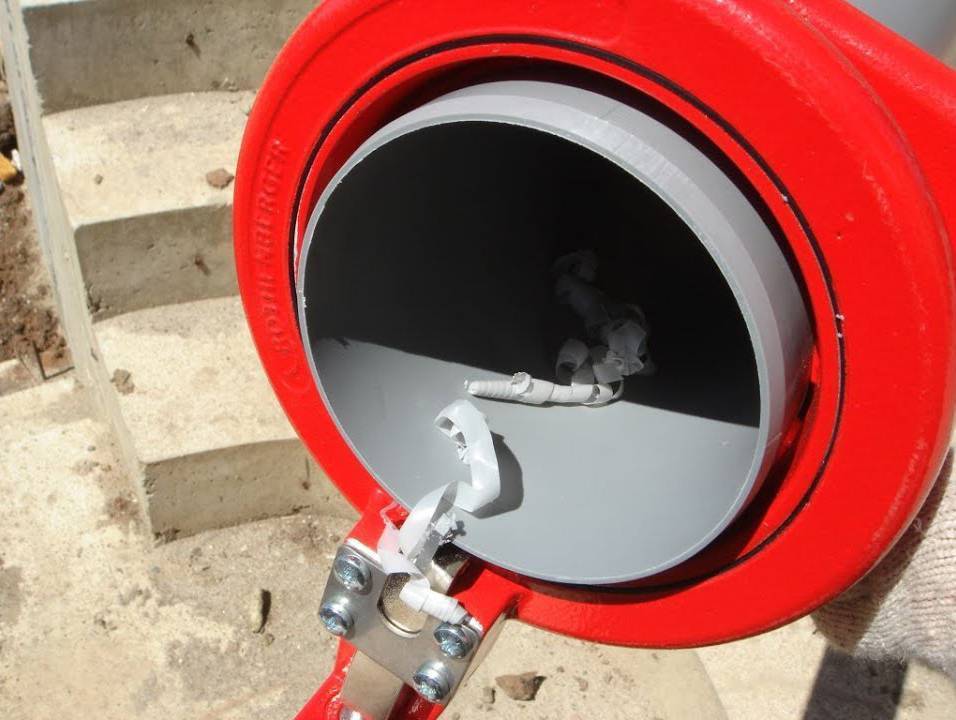

  1. Трубопроводы больших диаметров нарезаются при помощи специального трубореза. Если такой инструмент отсутствует, можно воспользоваться болгаркой или ножовкой по металлу. Главное условие – это получение перпендикулярного трубе среза.

Обязательное удаление кромки фасонных частей, а также заусениц, которые могут стать причиной образования засоров. Для этого используется напильник или наждачная бумага.
Чтобы воспользоваться методом соединения путём склеивания, нужно стукающиеся участки труб обезжирить, и нанести клей. Излишки клея после состыкования удаляются.
Во избежание утечек рекомендуется резиновое кольцо вскрывать слоем герметика.

Способ соединения посредством клея является более надёжным и эффективным, по сравнению с раструбным вариантом. Однако такой вариант обойдётся несколько дороже, и требует больше времени для сооружения сточной канализации. При соединении фитингов с трубами раструбным способом необходимо смазывать фасонные части глицерином, после чего соединять. Этот метод хотя и является менее надёжным, но более популярен.

Провести самостоятельный монтаж канализационной системы в доме, квартире или на улице, не составляет большого труда. Для этого нужно изначально определиться с необходимыми материалами и комплектующими к ним, после чего прибегать к сооружению трубопровода. В зависимости от того, какой подход будет выбран для сооружения канализации, столько лет и прослужит стоковая система.

Материалы изготовления

Для облегчения визуального выбора детали внутридомового предназначения выпускаются в сером цвете, в то время как элементы для внешних работ имеют коричневую окраску. Это существенно упрощает подбор необходимой детали и исключает ошибки при монтаже. Фитинги для наружного применения имеют более высокую прочность и утолщенные стенки.

Способность таких элементов выдерживать давления грунтов и не разрушаться под воздействием подземных вод и стоков обусловлена высоким показателем кольцевой жёсткости моделей, рассчитанных на большие объёмы жидкости и экстремальные внешние условия их эксплуатации. Их размеры несколько превосходят габариты внутридомовых деталей, что обусловлено более серьёзной нагрузкой на внешние коммуникации и неблагоприятными условиями, в которых они используются.

Соединение пластиковых фитингов осуществляется на основании клеевого, сварочного и резьбового способа. Для обеспечения полной герметичности стыка все модели из ПВХ оснащены уплотнительными резиновыми кольцами, что позволяет создать надёжное соединение и избежать протечек.

В некоторых случаях на особо сложных участках стыки рекомендуется укреплять при помощи силиконового герметика. Это обеспечит прочность соединения в случае рассыхания резины и предотвратит просачивание жидкости. В случае если раструб не укомплектован уплотнительными кольцами, следует воспользоваться специальным клеем, который после высыхания образует структуру, практически идентичную структуре пластиковой трубы.

Пластиковые элементы легко переносят температуру жидкости в 75, а в случаях кратковременного воздействия и до 95 градусов. Это позволяет смело использовать изделия из ПВХ для обустройства сливов из стиральных и посудомоечных машин. При монтаже таких видов коммуникаций следует учитывать расширение элементов от термического воздействия. Поэтому соединение деталей «до упора» не допускается. Воздействие отрицательных температур также не оказывает влияния на целостность и работоспособность фитингов: в случаях промерзания труб фасонные части не растрескиваются и не деформируются.

Кроме стоимости, веса и простоты монтажа, пластиковые изделия также не склонны к образованию засоров. Это обусловлено абсолютно гладкой внутренней поверхностью элементов, где твёрдым частицам просто не за что зацепиться. Система, смонтированная из пластиковых элементов, не требует расходов на её обслуживание и не нуждается в ремонте на протяжении длительного времени.

Фасонные части из чугуна предназначены для соединения чугунных труб в системе канализации. Для их производства используется высокопрочный чугун с шаровидным графитом. Модели выпускаются в широком ассортименте с большим разнообразием форм и размеров. В качестве уплотнительных элементов фитинги комплектуются манжетами или специальным стопором. Внутренние стенки чугунных деталей выполнены из цементно-песчаного покрытия, защищающего металл от коррозии и повышающего герметичность соединений.

Внешняя часть элементов имеет цинковое напыление и дополнительно покрывается битумным лаком. Такое покрытие обеспечивает высокую устойчивость деталей к агрессивному воздействию внешней среды и значительно продлевает срок их эксплуатации.

Чугунные фитинги могут эффективно использоваться как с чугунными, так и с некоторыми полимерными трубопроводами. Изделия часто применяются в промышленном водоснабжении, при обустройстве канализации и для оснежнения горнолыжных склонов. Благодаря устойчивости к диаметральным прогибам и сохранению герметичности во время больших дорожных нагрузок изделия из чугуна могут укладываться в любой тип грунта и использоваться в любых климатических условиях без ограничений.

Назначение

            Фасонные части канализации
относятся к основным деталям систем водоотведения. Они не менее важны, чем
трубы или другие узлы, поскольку участвуют в транспортировке стоков. Кроме
этого, фитинги выполняют диспетчерские функции. Они образуют сеть, делают
возможной ее работу. Во время реконструкции или ремонта с помощью фасонных
частей производится подключение новых участков, соединение с другими линиями.

  • поворот трубопроводов в горизонтальной плоскости;
  • изменение сечения канала;
  • разветвление или примыкание дополнительной линии;
  • установка элементов обслуживания;
  • соединение разнородных участков системы;
  • подключение сантехнических приборов;
  • присоединение к емкостям или коллекторам.

Используя определенные виды
фитингов, можно собрать канализационную
сеть любого размера, длины и конфигурации. Кроме этого, можно изменить уже
действующую линию, добавить к ней дополнительные отводы или приборы. Фасонные канализационные части
могут быть установлены в любой точке системы, если того требует сборочный чертеж или появится
необходимость во время эксплуатации сети. Возможности фитингов весьма велики.
Можно с полным основанием утверждать, что конфигурацию системы определяют
именно фитинги, а трубопроводы лишь соединяют их между собой.

Типы фитингов

Фасонные элементы различаются в зависимости от способа их соединения и типа канализации.

Различают:

  • обжимной – деталь имеет одно или два обжимных кольца для надежной герметизации;
  • фланцевый – труба и фасонный элемент имеют на концах площадку с отверстиями под болты;
  • разъемный с накидной гайкой – используется в случае, когда нужно исключить вращение труб при монтаже;
  • резьбовой – имеет на концах резьбу, используется в металлических фитингах и полимерных, предназначенных для соединения труб из различающихся материалов;
  • американка – подтип соединения, совмещающий резьбу на концах элемента и накидную гайку;
  • сварной – неразъемное соединение металлических или полимерных труб соединенных встык или внахлест;
  • раструбный — детали соединяются внахлест  с использованием уплотнительных колец;
  • клеевой.

Наиболее часто для монтажа системы водоотведения применяются трубы и соединительные детали из полимерных материалов двух последних типов соединения.

Виды фитингов для внутренней и внешней канализации

По назначению фасонные элементы делят на детали:

  • для внутренней канализации,
  • для внешней канализации.

Внутренняя канализация служит для сбора и выведения стоков бытовых и сантехнических приборов, а внешняя – для последующей транспортировки стоков от жилья или нежилых зданий к очистным сооружениям.

Таблица №1. Канализационные фитинги.

При монтаже желательно избегать большого количества муфт, поскольку именно на соединенных ими участках чаще всего случаются засоры.

Размеры

Размер соединительных элементов должен соответствовать размеру труб.

Например, диаметр элементов для подключения унитаза к стояку должен быть не меньше сечения выпускного отверстия. Для внешней канализации используют муфты, отводы и тройники с сечением от 110 до 400 мм, сифоны и обратные клапаны – от 110 до 220 и 250 мм соответственно.

При монтаже внутренней канализации используют трубы и фитинги диаметром от 50 до 200 мм.

Для вывода сточной воды из посудомоечной или стиральной машины достаточно сечения трубы и фитингов в 25 мм.

Критерии подразделения фитингов

Элементы соединения, применяющиеся для монтажа трубопроводов, классифицируются по двум признакам: сфера эксплуатации и способы объединения. По эксплуатационным данным фитинги служат для объединения труб внутреннего и внешнего стоков.

Разновидности фитингов для сточных систем по способу объединения:

  • Раструбные. Представляет собой расширение, внутри которого имеется резинка для уплотнения. Обеспечивается прочная фиксация двух труб, а также герметичность системы.

Склеиваемые. Резиновое уплотнение при этом отсутствует, а в качестве клеящего основания применяется битумная смазка для чугуна и керамики, а также смесь поливинилхлорида и тетрагидрофурана для пластика.

Клеевой способ объединения является более надёжным и долговечным, так как резинка с течением времени теряет свои первостепенные свойства. При потере эластичности соединительного кольца образуются щели, которые становятся причинами не только протечки канализации, но ещё и появлению неприятного запаха.

После склеивания двух труб образуется твёрдый материал, который по характеру эксплуатации напоминает пластик. Для установки пластиковых сточных труб применяются клеевые растворы следующих марок:

  • Феникс.
  • Винилит.
  • Тангит.
  • Маркс.

Характеристики и размеры

                Размеры канализационных фитингов
полностью соответствуют диаметру пластиковых труб. Для канализации важными
параметрами являются:

  • внутреннее сечение труб;
  • внешний диаметр;
  • толщина стенок;
  • длина рабочей части;
  • кольцевая жесткость.

Примечательно, что последний
параметр применим только для пластиковых трубопроводов. Для чугунных
разновидностей он не считается важным. В то же время, толщина стенок является
специфическим показателем керамических, асбоцементных и чугунных видов
канализации. Пластиковые трубы и фитинги имеют сравнительно тонкие стенки. Для
элементов внутренней канализации этот параметр составляет 2,2 мм, а для
наружных — 3,5 мм.

Существующие виды фитингов имеют
собственные значения внутреннего и наружного диаметра, соединительных элементов
и длины корпуса. Для выполнения проектных работ имеется таблица, где сведены в единую систему
характеристики всех доборных элементов. Когда необходимо узнать точные размеры фитингов канализационных
труб ПВХ, таблица поможет определить все нужные значения

Это важно, так
как соединительные компоненты не подлежат изменению параметров. Когда требуется
подогнать общую длину ветки, позволяется обрезать только трубопроводы

Существует каталог
канализационных деталей, в котором сведены размеры канализационных фитингов ПВХ, таблица
параметров доборных элементов для внутренних и наружных участков системы и
прочие данные. Он удобен в случаях, когда необходимо соединить чугунную и
пластиковую ветки.

Формы

Какой-то экзотики нас тут не ждет: количество способов соединения довольно ограниченно. (См. также статью Какие трубы для канализации лучше выбрать.)

В списке присутствуют:

  • Уголки, служащие для поворота горизонтальной ветки или перехода с горизонта на вертикаль и обратно. Разумеется, присутствуют варианты исполнения с переходом диаметра и с углами, отличными от 90 градусов.
  • Тройники и крестовины, использующиеся для разветвления сточной системы. И здесь можно встретить переходы диаметров и совмещения патрубков под разными углами.
  • Муфты и компенсирующие патрубки, соединяющие прямые участки труб с раструбами и без.
  • Разного рода заглушки и дефлекторы, устанавливающиеся на фановые отводы и тупиковые участки.
  • Ревизии, служащие для прочистки засоров.

Стоимость поливинилхлоридных труб

Просматривая каталоги товара, вы можете заметить, что цена изделий варьируется в достаточно широких пределах. Как выбрать качественные трубы и без ущерба качеству? Следует изучить все факторы, которые могут влиять на формирование их стоимости:

  • производитель (качество сырья, используемого в производстве, технологии производства, наценка за бренд – это все влияет на цену труб);
  • длина изделия, его диаметр;
  • толщина стенки трубы.

Некоторые производители стараются удешевить свою продукцию именно за счет уменьшения толщины стенки трубы. Так она становится более легкой, стоит дешевле. Да и монтаж в таком случае будет проще. Но, нужно учитывать требования к уровню жесткости изделия, и если они позволяют, то применять трубу только в таком случае.

В большей степени связаны цена и размеры канализационных труб ПВХ, каталог изделий станет тому подтверждением. Что касается конкретных цен, то приблизительная стоимость метра трубы сечением 110 мм составит 210 рублей. Такой же отрезок ПВХ трубы с диаметром сечения 50 мм будет стоить около 80 рублей. Это лишь приблизительные цены, и они будут колебаться в зависимости от выше перечисленных факторов. Трубы, которые используются для водопровода, будут стоить дешевле, потому как они имеют меньший диаметр.

Сегодня все чаще для обустройства канализации внутри помещения используются пластиковые трубы. Они имеют массу преимуществ перед металлическими аналогами:

  • доступная цена;
  • небольшой вес;
  • простота монтажа;
  • продолжительный срок службы;
  • широкий ассортимент.

Размеры

Размеры фасонных частей канализации из ПВХ, чертеж которых делают при составлении проекта, соответствуют пропускной способности системы. Под все диаметры трубопроводов из пластика (ПВХ, пропилен или полиэтилен) существует полный набор фасонных изделий. Кроме этого, фитинги позволяют объединять линии труб с разным диаметром. Чаще всего используются элементы на 110 мм и 50 мм. Таким же образом подбирают размеры полипропиленовых фасонных частей для внутренней канализации. для наружных участков, как правило, используются более крупные детали — на 160 или 200 мм. Они обладают увеличенной пропускной способностью, способны транспортировать большой объем стоков от множества сантехнических приборов. В продаже имеются любые виды фитингов для всех размеров, хотя самые мелкие или крупные элементы используются редко.

Устройство и предназначение

Конструктивно фасонные детали представляют собой соединительные элементы, выполненные в виде тройников, колен, муфт и других криволинейных частей. Они предназначены для придания канализационному трубопроводу заданной конфигурации. При помощи фасонных частей или, как их ещё называют, фитингов, производится стыковка узлов и разветвлений, заглушка труб, выполняются повороты, изменяется вертикальное направление укладки системы, а также соединяются разные по сечению элементы, и производится врезка дополнительных труб.

Изделия точно соответствуют сечениям канализационных труб и характеризуются полной совместимостью с любым трубопроводом. Это значительно облегчает выбор, даёт возможность приобретения деталей любого диаметра, гарантируя полную герметичность соединения.

Немного о фитингах

Безусловно, выбирая трубы сантехнические пластиковые канализационные, каталог нужно смотреть не только в этом разделе. Не стоит забывать про фитинги, без которых монтаж системы канализации будет невозможным.

Фитинги – это изделия, которые используются для организации герметичного соединения труб, а также для обеспечения изгибов трубопровода, если они требуются. Фитинги могут быть представлены следующими изделиями:

  • колена – это небольшие отрезки трубы, согнутой под определенным углом. Угол 90 градусов поможет соединить горизонтальную и вертикально расположенную трубу. Также применяют фитинги с углом 45 и даже 22,5 градуса;
  • тройниковые Y-образные фитинги – их тоже используют для соединения нескольких канализационных труб под определенным углом;
  • прочистные люки – нужны для того, чтоб обеспечить свободный доступ к тому участку трубы, на котором чаще всего случаются засоры;
  • U-образные сифоны – они нужны для образования специального гидрозатвора, не пропускающего неприятные запахи в помещение.
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
