Монтаж и обслуживание
В этой деятельности нужно придерживаться следующих критериев:
Размещать прибор лучше перед счётчиком. Хотя на деле для этого недостаточно пространства. По этой причине ставится косая модификация. Она оберегает механизм от засоров взвешенными элементами и защищает счётчик от урона.
Ставить косую модель нужно на трубе с горизонтальной позицией. Колба ставится внизу. Так облегчается промывка
Важно знать направление потока. Обычно на корпусе прибора есть стрелка, отражающая это направление
Монтировать косой прибор можно и на вертикальную трубу. Только поток должен следовать сверху вниз. Если такое устройство монтировать вверх отстойником, то грязь не проникнет в систему, но возрастёт вероятность поломки прибора. Ведь эта грязь будет препятствовать открытию краника.
Прямая модель. Она ставится только на горизонтальной зоне водопровода. Сохраняется некоторый простор для изъятия колбы (если это нужно).
Прибор с прямой промывкой ещё дополняется опцией автоматической промывки. Для этого монтируется обводная водопроводная петля и несколько краников. Они могут преобразовать направление потока на встречное.
При использовании фильтра несколько раз понадобится его разбирать, чтобы очистить или заменить сетку или картридж. Перед тем как разобрать прибор, нужно устранить давление в сети. Для этого останавливается подача воды.
В косых моделях есть пробки с удобными крышками, у которых шесть граней. Это сделано специально для гаечного ключа. Паранитовая прокладка удаляется. Ставится паклевая подмотка. Так соединения становятся герметичнее. А в дальнейшем улучшается функциональность устройства. Колбу у прямых фильтров с вертикальной позицией можно убрать гаечным ключом. Обратно колба ставится с новыми прокладками.
Убрать грязь из косой модели можно так: модель разбирается, грязь сливается. Извлекается сетка. Убираются загрязнения. Эта зона сушится сжатым воздухом. Повреждённая сетка меняется. В прямой модификации откручивается колба. Из неё выливается осадок. Сетка промывается. Сушится. Или ставится новый картридж.
Проще работать с моделями с автопромывкой. Периодически открывается кран внизу колбы. Очищается сетка и колба. Применяется водный поток под давлением. Затем вода следует в дренаж или в подставленную ёмкость. Для более удобной работы на сам водопровод ставят прибор автоматической промывки. Тогда вода следует потоком в обратном направлении. А очищение сетки проходит эффективнее.
Сегодня на рынке есть много моделей ФГОВ. Далее предложен ТОП-5 самых распространённых устройств.
Принцип работы
Работа водяного грязевика основана на замедлении скорости потока.
- Жидкость, попадая внутрь корпуса, начинает двигаться медленнее из-за увеличения проходного сечения. Примеси отсеиваются, выпадают на дно под силой тяжести.
- Вода проходит через фильтрующий элемент, расположенный на выходном патрубке, поступает в водопровод.
- Удаление шлама производят через сливной патрубок в нижней части корпуса. При очищении также проверяют фильтрующую сетку на отсутствие перегибов, разрывов и повреждений.
Для нормального функционирования оборудования необходимо выполнять одно условие ‒ постепенное нарастание гидравлического сопротивления, отследить которое можно по показателям приборов, расположенных до и после грязеуловителя.
Магнитные фильтры
Для очищения гидротранспорта отопительных систем также используют магнитные грязевики, которые появились сравнительно недавно. Магнит, расположенный внутри грязеуловителя, вытягивает из жидкости металлические включения и накапливает их в резервуаре. При этом прибор не меняет давление в трубах и не замедляет водный поток. Предотвращает вероятность образования накипи на стенках трубопроводной арматуры. Поэтому его можно устанавливать на всасывающие участки насоса.
Жидкость здесь подвергается двухступенчатой очистке: грубой и тонкой. На первом этапе удаляются примеси размером более 500 микрон. На втором ‒ более мелкие частички. Во время эксплуатации создается магнитное поле, которое способствует смягчению воды и снижению количества солей.
Конвертер единиц измерения
- 1куб/час = 16.666667 литр/минуту;
- 1 мкм(микрон) = 0.001 мм. Для сравнения, человеческий волос составляет от 80 до 110 мкм!
- 1 Бар = 0.987 атм (atm);
- 1 Бар = 0.1 МПа (MPa);
- 1 Бар = 1.0197 кГс/см2 (kgf/cm2);
- 1 Бар = 100 кПа (kPa);
- условная норма потребления воды на 1 человека с централизованной подачей горячей воды- 230 литров в сутки или 12. 5 литров в час. (сюда входит приготовление еды, личная гигиена, стирка, и т.д.). При частном водозаборе, расход воды на 1 человека может быть в два раза меньше.
- Наружные диаметры труб:условный диаметр(УД) 15= 1/2 (дюйма)20= 3/ 4 25= 1 32= 1 1/ 440= 1 1/ 250=2
Статья написана для сайта remstroiblog.ru.
Нюансы использования фильтра тонкой очистки
Фильтры тонкой очистки достаточно разнообразные. Встречается противоизвестковый механизм, обезжелезивающий, осветлитель, система смягчения воды. Работают такие конструкции путем прохождения жидкости через разные варианты наполнителя. Сетка задерживает взвеси, и очищенная вода направляется дальше.
Тонкая очистка применяется после грубой фильтрации. Нередко все недоработки предварительных систем обусловлены некачественными водопроводными трубами. Систему тонкой фильтрации можно разместить и в многоступенчатых вариантах для улучшения очистки. Часто такой фильтр применяют в системах обратного осмоса.
Зачем нужна предварительная фильтрация воды
Существует ряд факторов, объясняющих важность предварительной фильтрации воды. Среди них выделяются следующие:
- Забота о собственном здоровье.
- Продление срока службы приборов отопления и смесителей.
- Снижение затрат на покупку дополнительных моющих средств. Если пользоваться неподготовленной жидкостью, придется брать всевозможные бальзамы и лосьоны. При наличии жесткой воды моющие средства будут растворяться плохо.
- Предотвращение проблемы белых следов на сантехнике, изделиях из стекла или плиточных конструкциях.
- Удаление из состава железа. Любые железистые соли и примеси металлов негативно сказываются на состоянии бытовой техники и приводят к накоплению ржавчины и налета.
Предварительный фильтр первичной очистки размещается за запорной арматурой, но перед устройствами учета. Его задача заключается в эффективной фильтрации жидкостей, поступающих в дом, и выведении из состава ржавчины, песка и прочих крупных фракций. Однако это только начальный этап очистки, и его недостаточно для получения безопасной питьевой воды.

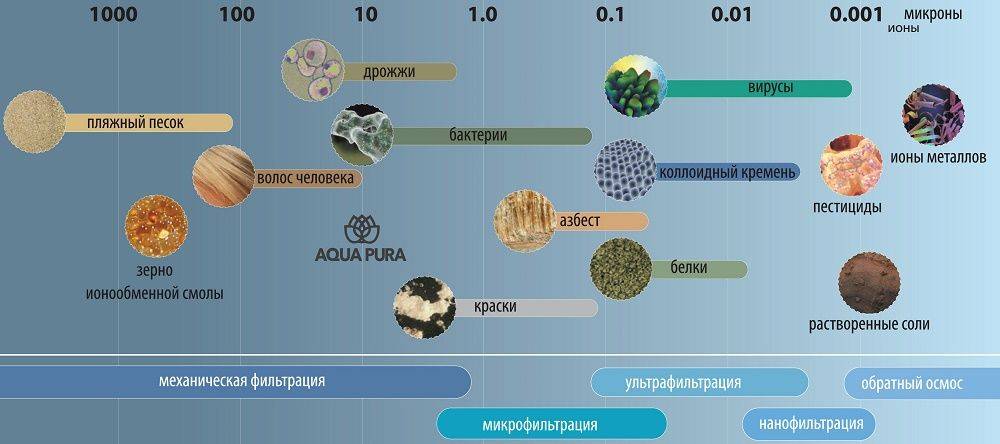

Смотрите таблицу, чтобы понимать что задерживают фильтры грубой очистки.
Отдельные предметы бытовой техники, которые работают на основе трубопроводной воды, нуждаются в наличии предфильтра. В их числе:
- Посудомоечные машины.
- Нагреватели воды.
- Стиральные машины.
- Термопоты.
- Другие приборы.
Воду нужно профильтровать еще до момента ее взаимодействия с оборудованием. В противном случае при появлении поломок производители откажутся предоставлять услуги по гарантийному обслуживанию.
Предварительная фильтрация – это залог долгой и бесперебойной работы недешевой сантехники.
Как обеспечить эффективную подачу и очистку воду на даче?
Начать нужно, с того, что бы вода, поступала в ваш дом с хорошим напором и можно было одновременно мыть посуду, принимать душ и поливать огород, не опасаюсь, что с подачей воды возникнут проблемы. В этом вам поможет установка насосной станции и скважинного насоса. Выбирая насосную станцию с частотным регулированием, вы не только получите равномерное комфортное водоснабжение, при использовании одновременно несколько точек водоразбора, но и существенно сэкономите на оплате за электроэнергию.
Как сделать воду на даче из колодца или скважины чистой?
анализа воды
- Фильтр грубой механической очистки, который задержит песок, ржавчину.
- В зависимости от показателей анализа, превышающих ПДК в исходной воде, на второй стадии могут быть установлены:
- Фильтр-обезжелезиватель, который избавит вас от жутких желтых разводов на сантехнике и белье после стирки и т.д. В случае очень высоких превышений такой фильтр сочетают с аэрационной колонной или системой дозирования реагента.
- Фильтр-умягчитель для удаления солей жесткости. Установив его, вы забудете о проблемах с известковым налетом и накипью на нагревательных элементов бойлеров, стиральных машин и чайников.
- Фильтр комплексной очистки, фильтрующая среда которого подбирается индивидуально, может справляться с целым комплексом проблем – удалять железо, жесткость, марганец, нитраты, органические загрязнения, аммиак и т.д.
- Если в вашем доме нет места для размещения оборудования (бойлерной и т.д.), то идеальным вариантам станет компактный фильтр кабинетного типа, который можно разместить прямо в ванной комнате. «Кабинеты» – компактны, эргономичны, обладают красивым дизайном и экономичны в использовании.
- Вода из колодца и поверхностных источников, таких как озеро или река, может быть бактериологического небезопасна. Поэтому еще одной стадией очистки воды является – обеззараживание воды с помощью УФ-лампы. Она нейтрализует все известные болезнетворные микроорганизмы.
- Завершавшая стадия – питьевой фильтр под мойку, который доведет очистку воды до питьевых стандартов и позволит наслаждаться вкусной кристально чистой водой, которая выгодно подчеркнёт вкус приготовленных Вами блюд.
Все перечисленное оборудование может устанавливаться отдельно или в комплексе, исходя из результатов анализа воды и ваших потребностей и пожеланий.
Очень часто владельцы небольших загородных домов, желая сэкономить на установке дорогостоящего оборудования, пренебрегают советами специалистов и покупают проточные магистральные фильтры для очистки воды на даче. Такое желание вполне понятно. Чаще всего на дачу люди ездят только в сезон по выходных, поэтому приобретать и устанавливать дорогостоящее оборудование кажется не целесообразным. Однако первоначальная экономия может обернуться большими тратами в будущем. Дело в том, что картриджи в магистральных фильтрах имеют очень низкий ресурс при очистке воды с большим превышением ПДК. В результате приходится очень часто покупать и менять дорогостоящие картриджи.
Установка таких фильтров целесообразна, только если замену картриджей придется производить не чаще 2 раз в сезон. Иначе гораздо выгоднее приобрести засыпной фильтр с ручным управлением. Стоимость такого фильтра будем сопоставима с установкой нескольких магистральных фильтров, но замена фильтрующего материала производиться раз в 2 – 3 года.
И так, фильтр для воды на даче – необходимость, которая уберегает от многих неприятностей и делает отдых на даче комфортным и безмятежным. Существует большое разнообразие фильтров, различающихся по размеру, способу очистки, способу установки и принципу действия, поэтому выбирая оборудование лучше обратиться за помощью к профессионалам, которые подберут идеальный фильтр для вашего загородного дома!
Очистка фильтрующего элемента и его замена
Во время эксплуатации фильтра, в нём накапливается грязь, а очистной элемент изнашивается.
Чтобы эффективность техники оставалась на прежнем уровне, требуется периодически проводить профилактические работы ФОТО: sovet-ingenera.com
Очистку производят различными методами с учётом схемы подсоединения и разновидности очистительного элемента:
Картриджное устройство нет необходимости чистить. Требуется в определённое время, установленное разработчиком, произвести замену отработавшей кассеты на новую.
Чистка сетчатой модели без схем промывок проводится в несколько манипуляций. Прежде всего, требуется остановить подачу воды
Используя гаечный ключ, следует открутить крышку, затем вытаскивается сетка и сливается грязь.
Сетка осторожно продувается воздухом либо промывается водой. Когда в сетке есть повреждения, то она заменяется на новую.
Когда промывка завершена, все составляющие устанавливаются в обратном порядке
Во время сборки следует сделать акцент на состоянии прокладок из резины и паранита. При необходимости, они заменяются на новые.
Очистка приспособления, используя систему промывки. Перекрывается подача воды на квартиру и открывается подача воды на прибор в обратной последовательности. На грязевике открывается пробка либо вентиль и струей воды промывается сетка. Чтобы осуществить промывку, можно воспользоваться шлангом либо попросту подставить ведро. Вся процедура занимает не более 5 минут.
Кратность чистки рассматриваемых фильтров будет зависеть от интенсивности применения водопровода и объёма примеси в потоке ФОТО: a.d-cd.net
Как ориентир используются показания манометра перед и после фильтрации либо ослабление водного напора.
Приходит время, когда устройство становится непригодным и потребуется осуществить его замену ФОТО: motorsmarine.ru
Последовательность манипуляций:
Подачу жидкости внутрь помещения отключают. Краны в жилище открывают. Подобное требуется, чтобы потенциальные водные остатки сошли, уменьшилось давление в трубопроводе. Далее краны необходимо закрутить.
Прежний очистительный фильтр без спешки откручивают при помощи стандартного гаечного ключа, чтобы не сформировались «заломы»
Если со старой конструкцией устанавливались хомуты, их необходимо снять.
Крайне важно удалить уплотнитель, после чего устанавливают «свежий».
Новую конструкцию крепят на приготовленное место, прикручивают, применяя вновь гаечные ключи. Крайне важно контролировать, чтобы прокладка оставалась на месте, в противном случае, произойдёт протечка.
Фильтр грубой очистки воды — важное приспособление, осуществляющее очистку воды. Известно множество критериев при выборе подобных изделий
Для подбора подходящего варианта требуется знать, для каких именно целей фильтр будет использоваться, учитывать наличие в свободной продаже расходных материалов. Придерживаясь данных рекомендаций, можно приобрести качественное изделие.
Если данная статья была полезной для вас, непременно поставьте оценку. Помимо того, мы всегда рады дать ответы на вопросы, которые возможно оставить в форме обратной связи.
Watch this video on YouTube
Предыдущая ИнженерияКак оставаться в сети: выбор усилителя сигнала сотовой связи
Следующая ИнженерияКак узнать код от домофона для разных моделей
Схема основного фильтра
В ходе монтажа немаловажно концентрировать внимание на подачу воды, которая отмечена на устройстве. Входной доступ отмечается IN
Затем, необходимо установить в дыры оборудование для дальнейшего крепежа, находящиеся в верхней части саморезы прикручиваются с помощью отвертки
Затем, необходимо установить в дыры оборудование для дальнейшего крепежа, находящиеся в верхней части саморезы прикручиваются с помощью отвертки.
Данный фильтр должен основательно крепиться к стене, в противном случае фильтрующий прибор не будет полностью выполнять свою функцию.
Запуск и эксплуатация установленного фильтра: следует включить в отключенную воду в квартире (раскрыть клапан). Затем, необходимо проконтролировать все без исключения установочные элементы на отсутствие протечки. Уже, после чего же возможно раскрыть главный кран подачи воды и в течение 5 минут необходимо пропускать водичку. В данный период совершается промывание картриджей и устранение пустот воздуха с фильтра и системы.
В течение некоторых месяцев предпочтительно сохранить в местах соединений сухие тряпки, чтобы снизить потоп на случай протечки.
С монтажного времени следует вести отсчет времени работы фильтрующего устройства до смены картриджа. Его следует сменить на новый, когда заканчивается очистительный период эксплуатации предыдущего, уже засоренного картриджа.
Разновидности и характеристики фильтров
Установка водяного фильтра на котел напрямую связана с видом оборудования. На сегодняшний день производители предлагают большой выбор фильтров с различными характеристиками.
Полифосфатные
Полифосфатный умягчитель воды для газового котла является одним из наиболее распространенным и бюджетным вариантом. Устройства отлично справляются с предварительной очисткой и смягчением поступающей в контур воды.
Полифосфатные фильтры представляют собой прозрачную пластиковую колбу, заполненную кристаллами из натриевой соли. Именно они образуют на стенках котла защитную пленку и не дают оседать накипи. С одного конца фильтр закрывается крышкой, с другого имеет отверстие с резьбой для слива. Устанавливаются полифосфатный умягчитель воды перед газовым котлом, в разрезе между двумя концами трубы.
Полифосфатный фильтр для воды на газовый котел
Жесткая вода, подающаяся в фильтр, проходит через кристаллы, очищается и потом поступает в котел и трубы. Наполнитель со временем вымывается и требует замены, но произойдет это не ранее, чем через три месяца. Сам же фильтр необходимо заменять каждые 12-18 месяцев. Это и есть основной и единственный этап обслуживания очистительного устройства.
К преимуществам солевых фильтров можно отнести:
- дешевизну;
- простоту в монтаже и обслуживании:
- продление срока работы котла;
- высокий уровень защиты от накипи.
Единственное, что исключает использование полифосфатов — применение их для бытовых нужд, т.к. в состав наполнителя входят агрессивные вещества.
Электромагнитные
По сравнению с ионообменным фильтром электромагнитный значительно выигрывает. Он не только очищает, поступающую в него воду, но и освобождает внутреннюю поверхность труб от старого налета.
Принцип работы прибора состоит в облучении воды магнитным силовым полем, благодаря чему соли в ней растворяются. Силовое поле на постоянном уровне поддерживается электрическим процессором. Таким образом, достигается максимальная эффективность при минимально затраченных усилиях. Кроме очищения воды, электромагнитный умягчитель способен образовывать внутри теплообменника защитную пленку, которая не даст образовываться коррозии, продлевая жизнь оборудованию.
Преимущества электромагнитных устройств в следующем:
- не боятся перепадов давления и температур;
- смягчают воду любой температуры;
- идеально сочетаются с газовыми котлами, независимо от материала труб;
- очищают внутренность оборудования без привлечения человеческих сил и разборки котла.
Электромагнитный фильтр для воды на газовый котел Прослужит устройство достаточно долго, примерно 15-20 лет, поэтому высокая цена полностью себя окупает. Обслуживание фильтра заключается в его периодической промывке от частиц накипи. Электромагнитные агрегаты пригодны только для технических нужд. Если есть необходимость в подаче питьевой воды, то потребуется устанавливать дополнительные устройства.
Картриджные
Фильтры на газовый котел с картриджами отлично справляются с очисткой воды различной температуры. Есть следующие виды устройств:
- механические — способны задерживать мелкий мусор, но не смягчают воду. Требуют частого обслуживания;
- ионообменные — считаются лучшими, т.к. снижают жёсткость воды;
- осмотические — пропускают молекулы воды с газом, что позволяет очистить жидкость от вредных примесей и микроорганизмов, но смягчить ее не получится;
- угольные — работают за счет активированного угля. Требуют частой замены наполнителя, т.к. если этого не делать, теплоноситель будет засоряться еще больше;
- мембранные — очищают воду, но не смягчают ее.
Фильтр для воды на газовый котел с картриджами Картриджевые устройства производятся в двух исполнениях корпуса: пластиковом и металлическом. Оба варианта надежные и функциональные. Корпус имеет латунную резьбу и спускной клапан, что упрощает смену картриджей. Сверху расположен воздушный клапан для удаления воздуха после замены внутреннего элемента.
Сменные картриджи изготовлены из хлопчатобумажной нити и нержавеющего сетчатого сердечника, который задерживает в себе все механические составляющие теплоносителя. Тканевый кожух удерживает соли, известь и другие примеси из воды, тем самым защищая котел от образования налета и коррозии.
Давление
Важная техническая характеристика фильтра, которая определяет его работоспособность и применяемость в той или иной системе водоснабжения. Для правильного выбора необходимо знать давление (или диапазон значений давления) именно в вашей системе водоснабжения. Для этого необходимо произвести соответствующие измерения (пригласив соответствующего специалиста).
По СНиП2.0401-85, давление в централизованных системах холодного водоснабжения должно быть от 0,3 до 6 бар, для горячего водоснабжения от 0,3 до 4,5 бар. Но фактическое положение дел, в отдельно взятой системе водоснабжения, может значительно отличаться от принятых стандартов. Проблемы связанные со скачками давления в системе можно частично решить установкой редуктора давления, он поможет стабилизировать верхние значения давления на выбранном уровне (в случае пониженного давления он не поможет).
Очень важно стабилизировать давление в системе именно по верхним значениям, дело в том, что, например, пропускная способность сливных систем для сантехники (даже очень дорогих и брендовых производителей) , рассчитана под определённый объём воды, в случае превышения расчётного объёма, при забытом, в открытом состоянии водопроводном кране, вы рискуете утопить не только свою квартиру, но и всех соседей снизу (в случае много этажного дома)
Также отметим, что в продаже имеются модели фильтров оборудованных манометром и редуктором давления. Как правило это фильтры с грязевиком прямого типа. Стоимость их естественно будет выше аналогов без редуктора и манометра.
В характеристиках фильтра, в зависимости от торговой площадки (если это интеренет-магазин) может указываться: условное давление (Ру или PN), максимальное рабочее давление, рабочее давление (Pp), минимальное давление на входе. Далее мы попробуем разобраться, что под данными терминами понимает продавец и всегда ли предоставляемые значения облегчат нам выбор.
Условное давление фильтра
Условное давление фильтра (или номинальное давление, в каталогах может иметь обозначение PN) — расчётное давление при температуре 20 °C, используемое при расчёте на прочность стандартных сосудов (узлов, деталей, арматуры). В странах бывшего союза вместо «PN» может использоваться обозначение «Ру«. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».
Например, обозначение PN 10 равнозначно обозначению Ру 10 и указывает что номинальное (или условное) давление фильтра равно 10 бар или 1 МПа или 9,86923 атм. (
В каталогах и технической документации к фильтру условное (номинальное) давление зачастую указывается:
- в БАР (1 бар ≡ 0.1 МПа = 0,986923 атм)
- в атмосферах (1 атм ≡ 1.01325 бар или 1 бар = 0,986923 атм)
- в Мегапаскалях МПа (1 МПа = 9,86923 атм = 10 бар)
Максимальное рабочее давление
Давление рабочее, максимальное Па (бар) — максимальное давление среды в трубопроводе, которое допускается при постоянной эксплуатации учитывает физические и механические характеристики элементов трубопровода.
В виду неоднозначности определений и используемых терминов различными магазинами отметим следующее. Значение максимального рабочего давления в точке монтажа должно быть ниже номинального давления (PN / Ру) фильтра, а предельные значения температур воды должны попадать в диапазон допустимых температур для этого фильтра.
Рабочее давление
Рабочее давление (Pp) – максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса (применительно к фильтру — стоит учесть температуру воды. Т.е. это давление при заданных температурах).
Значение рабочего давления, как правило, меньше значения номинального давления, поэтому режим работы при максимальной рабочей температуре и номинальном давлении среды – не допускается.
Минимальное давление на входе
Минимальное давление на входе — это минимальное значение давления при котором возможно нормальное протекание рабочего процесса. Т.е. фильтр будет в полной мере выполнять свои функции. При меньших значениях фактического давления на входе, работоспособность фильтра будет под вопросом.
Вывод по теме и видео
Если в квартире установлены фильтры очистки воды, владельцу не придется переживать о состоянии водопровода и подключенного к нему бытового оборудования. Срок их службы увеличится. Обладатели новых, но вышедших из строя стиральных машин и пр., могут смело обращаться к производителю за гарантийным обслуживанием, т. к. эксплуатировали технику без нарушений установленных им правил.
Однако главный вывод заключается в том, что фильтрующая воду система помогает сохранить здоровье. Желательно оборудовать водопровод не только предфильтром, но и приборами тонкой очистки воды.
