Фитинги для полипропиленовых труб — виды, размеры, монтаж

Планирование системы

Из-за того, что ППР трубы не гнуться, при разрабатывать схему разводки надо так, чтобы обходов и поворотов было как можно меньше. Ведь все они делаются при помощи фитингов, а они имеют солидную стоимость (по сравнению с трубой). Потому стараемся разводку оптимизировать — сделать как можно меньше поворотов, обходов и изгибов.

Последовательное (тройниковое) подключение

Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехники и бытовой техники) используется в небольших системах. Обычно в них 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с PPR-водопроводом все ответвления делают при помощи тройников, потому данный тип еще называют тройниковым.

Монтаж водопровода из полипропиленовых труб последовательным подключением потребителей

Плюс этой системы — необходимо небольшое количество труб, а минус — давление на каждом ответвлении падает. В результате, при одной-двух работающих точках разбора, третьей, находящейся дальше от стояка, давления может просто не хватить.

Параллельная (коллекторная) разводка

Параллельная схема подключения называется еще коллекторной. Это потому, что после отвода от стояка устанавливается специальное устройство — коллектор. Это элемент с одним входом и некоторым количеством выходов. Есть из полипропилена и металла. Для водопровода более подходящие (и более дешевые) коллекторы из полипропилена.

Схема подключения такова, что от каждого отводов тянется отдельная труба к каждому потребителю (иногда к небольшой группе потребителей).

Параллельная схема монтажа водопровода из ППР труб

Подводка с сантехнике и бытовой технике

В каждом из способов монтажа водопровода из полипропиленовых труб к конкретному потребителю подходит труба. Есть два способа подключения к системе: гибкая и жесткая подводка.

Жесткая подводка более надежна: PPR трубы и фитинги имеют высокую прочность. К тому же в этом случае имеется только одна резьба — на месте подсоединения потребителя. Но данный тип подводки требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Этого при монтаже полипропиленового водопровода своими руками добиться сложно, потому чаще используют гибкую подводку. Только будьте внимательны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые колонки, подводить воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуют только с использованием жесткой подводки.

Варианты исполнения жесткой подводки

Мягкая подводка, наоборот, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используют для подключения стиральной машины или посудомойки.  Тубы выводят примерно в том районе, где устанавливается техника или подключается сантехника. Завершается она переходником на металл, к которому подключается шланг гибкой подводки (вторым своим концом он подключается к прибору).

К переходникам подсоединяются гибкие шланги

Этот вариант менее надежный, так как многое зависит от качества гибкой подводки. Также не самый приятный момент — наличие двух резьбовых соединения, а это — потенциальное место для появления течи.

Способы монтажа и подключения

Установка фитинга с помощью сварки:

  1. Обрезка трубы ножницами или труборезом. Срез должен быть ровным.
  2. Зачищение конца трубы от металлической стружки.
  3. Разметка области, которая будет прогреваться.
  4. Разогрев отмеченного участка трубы и самого фитинга в сварочном аппарате. Продолжительность разогрева будет зависеть как от диаметра трубы, так и от глубины сварного шва.
  5. Соединение разогретых частей. Проводится предельно аккуратно во избежание образование деформаций.
  6. Удерживание элементов в необходимом положении до полного их остывания.

Монтаж компрессионного фитинга:

  1. Труба подготавливается также, как в предыдущем случае: резка, зачистка, удаление неровностей.
  2. На трубу надевается гайка для зажима и три кольца – зажимное, компрессионное и уплотнительное. Все именно в такой последовательности.
  3. Вставляется корпус фитинга со всеми вставленными кольцами.
  4. Затяжка фитинга. Это делают руками, если потребуется – гаечным ключом.
  5. Проверка прочности соединения – наполнение водой.

Случается так, что даже недавно установленные полипропиленовые трубы и фитинги на них ломаются. Зачастую к требуемому месту очень трудно подобраться паяльником (нагревательным сварочным аппаратом). Самое главное – одновременно снять с насадок трубу и фитинг, а затем нужно еще как можно быстрее установить паяльник на держатель. Временная задержка губительна для разогретых деталей. Работа в неудобной позе как раз и способствует перегреву одной из деталей.

Кроме этого, существует следующие причины поломок: стыковка на неположенную глубину, с проворотом и перегибом.

От этого материал оплывает и уменьшается внутренний диаметр трубы как раз в том месте, где должно быть соединение с фитингом. Снаружи ничего заметно не будет –  на вид вполне приличное соединение, а внутри – грубое нарушение, которое приведет к быстрой поломке.

Очень важно при соединении не допустить перегрева или недогрева деталей. Время контакта элементов с паяльником имеет огромное значение

По общепринятым рекомендациям время нагрева не должно составлять более 4 сек. Но оно также зависит от диаметра трубы, объема и массы материала, который будет разогреваться, даже от температуры в помещении.

Оборудование, применяемое при сварке враструб

Для пропиленовых изделий диаметром 16-50 мм применяют ручной аппарат мощностью примерно 600 Вт, для труб, диаметр которых лежит в интервале 63-110 мм, необходим аппарат мощностью примерно 1600 Вт с насадками и подставкой.

Нагреватель, чаще всего, имеет форму треугольной плиты, но существуют и другие формы исполнения, например,  с нагревательной головкой в виде стержня. Основным достоинством таких паяльников является их компактность. Выпускаются аппараты с двумя нагревательными элементами, оснащёнными отдельными включателями. Мощности каждого нагревательного элемента, включённого в одиночку, достаточно для достижения требуемого температурного режима. Второй элемент может служить дублирующим, на случай выхода из строя первого.

Одновременное включение двух нагревателей обеспечивает форсированный выход на заданный режим температуры.

Для резки полипропиленовых труб на мерные длины применяют специальные ножницы, предназначенные для наружных диаметров 16-110 мм. Ножницы должны быть хорошо заточены, особенно для резки тонкостенных труб, чтобы не вызвать нежелательную деформацию стенок коммуникаций.

Для работы с трубами, имеющими армирующий слой алюминиевой фольги, требуется специальный инструмент для зачистки.  Если алюминиевая фольга располагается близко к наружной поверхности трубы, то зачистка осуществляется шейвером. Удаление армирующего слоя необходимо для получения прочного сцепления полипропилена трубы с фитингом.

Концы труб, в которых армирующий слой располагается в середине стенки, торцуют специальным инструментом. Целью этой операции является удаление алюминиевого слоя, выходящего на край трубы. Если торцовка не производилась, то вода может проникнуть внутрь стенки трубы и привести к её вздутию.

Технология сварки враструб с помощью фитингов

Стандартная подготовка полипропиленовых труб без армирующего слоя и фитингов состоит в очистке и обезжиривании внешней поверхности трубы и внутренней поверхности фитинга.

Перед началом работы паяльник надёжно закрепляют на станине или в кронштейне. После установки аппарата на него надевают подходящую насадку, представляющую собой пару, которая состоит из муфты и дорна. На аппарате выставляют необходимую температуру нагрева, для полипропиленовых труб она равна примерно 260С, и включают его в сеть.

Именно при такой температуре трубы и фитинги полипропиленовых труб для отопления и водоснабжения быстро оплавляются по поверхности без прогрева стенки на всю толщину.

В момент выхода паяльника на рабочую температуру на индикаторную лампочку прибора поступает сигнал. Далее необходимо одновременно установить трубу в муфту съёмной насадки, а фитинг – на дорн. При невозможности установить одновременно оба элемента первым устанавливается фитинг, поскольку он более массивный.

Размеры фитингов и труб из полипропилена имеют некоторые колебания по отношению к номинальному диаметру трубопровода. Труба изготавливается с наружным диаметром чуть больше номинального, а фитинг — с внутренним диаметром, который немного меньше этого значения. Это делается для обеспечения припуска материала, который выдавливается с образованием грата – валика в виде кольца.

Если фитинг надевается на дорн без усилия, вызывающего образование грата, значит, он бракованный и не должен использоваться.

Время оплавления определяется по таблицам, учитывающим марку полипропилена и диаметр трубы. После окончания нагрева трубу и фитинг снимают с элементов насадки и соединяют друг с другом как можно быстрее. Правильность соединения элементов контролируют по форме грата, который должен быть одинаковой толщины со всех сторон. После соединения деталей к ним нельзя прикладывать какие-либо усилия до их полного остывания.

Правильно исполненное сварное соединение является монолитным узлом, состоящим из трубы и фитинга. По прочности такой узел не только не уступает, но и превосходит прочность цельной полипропиленовой трубы.

Разновидности

На полках сантехнических, строительных магазинов можно найти огромное количество фитингов. Они разделяются зависимо от разных факторов.

По материалу:

  • металлические (из разных видов металлов);
  • пластиковые — поливинилхлорид, полиэтилен, полипропилен;
  • комбинированные детали из пластика и металла.

Для соединения отдельных элементов из полипропилена нужно выбирать фитинги из такого же материала.

Виды фитингов по конструкции, назначению:

  1. Муфты — простые соединительные элементы для скрепления отдельных труб на прямых участках системы.
  2. Переходники — детали для соединения трубок разного диаметра. Если нужно сделать отопительный стояк, можно использовать переходники с наружной, внутренней резьбой.
  3. Уголок полипропиленовый — предназначен для изменения направления трубопровода. Самые популярные углы — 90, 45 градусов. Уголки с резьбой используются для подключения разных сантехнических приборов.
  4. Отводы полипропиленовые, водорозетки — предназначены для подключения смесителей, отдельных контуров трубопровода.
  5. Тройники — используются для подключения отдельных магистралей, дополнительных ветвей водопровода.
  6. Обводы — детали для установки в тех местах, где разных трубы пересекаются между собой. Их нельзя подключать через тройники или крестовины.
  7. Фильтры — фитинги, которые устанавливаются для защиты труб от грязи, различных примесей.
  8. Обратные клапаны — детали для изготовления трубопроводов, по которым вода циркулирует с помощью насоса. Защищают систему от возможных гидроударов.
  9. Американка — соединительная деталь с накидной гайкой. Предназначена для изготовления разъемных соединений в труднодоступных местах.

Американка с краном для полипропилена

Как соединить полипропиленовые трубы с металлопластиковыми трубами?

Принцип соединения такой – нужно найти два фитинга, один на полипропиленовую трубу, другой на металлопластиковую трубу, но самое главное, чтобы у этих фитингов были одинаковые резьбы, только с одним отличие – у одного фитинга должно быть соединение по типу “мама” с внутренней резьбой, а у второго соединения тип “папа” с наружной резьбой, чтобы потом их между собой соединить.

Вот только в этом случае трубы будут стоять намертво и дальнейшее их разъединение в этом месте будет проблематично. Чтобы такого не произошло, необходимо установить компрессионный фитинг, он не только сглаживает физические изменения трубы, но и при необходимости можно быстро разъединить.

Соединяются с помощью фитингов их ещё ПРХушками называют. Это пластмассовое изделие с резьбой на конце, резьба может быть внутренней (“мама”) и наружной (“папа”).

ПРХ бывают не только прямыми, есть ПРХушки угловые, есть даже тройники с резьбовым выходом.

Вот на эти резьбы и накручиваются соединения с металлопластовых труб.

Я обычно на резьбу наматываю не только ленту фом (некоторые эту ленту называют фум), но ещё и паклю, комбинирую так сказать. Соединение получается более надёжным.

Есть ещё вариант, соединения, с так называемыми “американками”, “американка” почти тоже самое что и ПРХ, только разборное соединение, иногда без “американок” не обойтись (последний стык, или необходимость в снятии, периодическом, всего узла).

в избранное ссылка отблагодарить

Трубы соединяются с помощью фитинга для метапола.

Фитинг представляет собой такие изделия, которые имеют резьбу с внешней или внутренней стороны.

Существует огромный выбор этих “цацек”, есть как прямые, так и изогнутые, угловые, с соединением нескольких труб, есть разные диаметры:

Есть особенности соединения: для надежности на резьбу надо наматывать специальную ленту фум:

Виды фитингов и размерный ряд

Поскольку типов соединения труб несколько, то и соединительных элементов существует несколько разновидностей. Основные виды:

  • Муфта – простой полый цилиндр для состыковки двух отрезков трубы одинакового диаметра.
  • Переходник – элемент, предназначенный для тех же целей, что и муфта, но позволяющий соединять трубы разного диаметра. Используются они и для перехода с полипропиленовой на металлическую (в этом случае с одного торца имеется внутренняя резьба).
  • Уголки для формирования прямого угла или 45⁰. Несмотря на относительную пластичность материала и возможность изогнуть трубу после нагрева, так делать не стоит. С наружной стороны изгиба полипропилен истончится, что негативно повлияет на прочность всей конструкции. С внутренней при этом образуются складки, ухудшающие пропускную способность.
  • Тройники и крестовины – элементы разводки, применяемые для создания нескольких ответвлений от основной магистрали. Вариантов таких фитингов очень много. Одни позволяют отвести трубу по прямым углом, другие – под меньшим. При наличии резьбы можно устанавливать на такие соединения запорную арматуру.
  • Обводные изогнутые элементы предназначены для прокладки сложных коммуникаций, когда нужно обойти одну или несколько труб.
  • Запорные фитинги, представляющие собой вентили и краны, могут быть как с резьбой, так и без нее.
  • Заглушки (тоже сварные или резьбовые) – необходимый элемент для завершения линии трубопровода.
  • «Американка» – особый вид фитинга в виде муфты с накидной гайкой, используемый в тех случаях, когда конструкцию нужно периодически разбирать.

Рекомендуем ознакомиться: Особенности монтажа и применения дымоходов, выполненных из металлической трубы своими руками

Размерный ряд представлен несколькими вариантами. Для бытовых нужд, как правило, используются фитинги 16, 20, 25, 40 мм (этот размер соответствует наружному диаметру используемых труб).

Максимальный размер для бытовых трубопроводов – 50 мм, а для промышленных выпускаются полипропиленовые трубы большего сечения. При этом технологии и элементы для их соединения используются другие.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Пайка полипропиленовых труб в труднодоступных местах

Решая, как паять полипропиленовые трубы в труднодоступных местах, следует учитывать следующие факторы.

Работа с полипропиленовыми трубопроводами в узких местах сложнее, чем сварка на прямых трубных прогонах в условиях достаточного пространства. К неудобным местам обычно относят пространство вверху под потолком, точки в углах и условия ограниченного пространства, затрудняющие установку паяльника на подставку. В последнем случае без посторонней помощи вам не обойтись, альтернативным решением является специальный крюк, подготовленный заранее в удобном месте, на который можно вешать паяльник.

При слишком близком расположении спаиваемых трубных участков друг от друга на стене используют специальный прием — прямую и ответную части стыка прогревают по очереди. При этом первый участок греют чуть дольше положенного времени, а после греется труба меньшее время и при возможности с повышенной температурой (регулятор устанавливают на больший диаметр).

Рис. 4 Пайка полипропиленовых труб в труднодоступных местах утюгом с двумя насадками

Основные виды дефектов и как их избежать

Большинство повреждений полипропиленовых тройников происходит при пайке их с трубами:

  • Наплыв пластика внутри отверстия при перегреве деталей, поэтому, если есть возможность, необходимо прочистить отверстие. В противном случае вырезать бракованное соединение и произвести пайку заново.
  • Перекос трубы с фитингом.
  • Неполная пропайка соединения.
  • Недостаточный нагрев и как результат малый контакт трубы с фитингом. Соединение получается непрочным и негерметичным.

Чтобы этого не случилось и не пришлось потом переделывать всю систему, для выполнения работ лучше пригласить опытного специалиста. сами, то предварительно потренируйтесь на отдельных отрезках труб.

Американка – незаменимый элемент для системы отопления

Американка – это комбинированная муфта, с одной стороны состоящая из металлической основы, что прикручивается к трубопроводу, а с другой стороны имеет пластиковое окончание для сваривания. Также в качестве соединительного элемента может выступать запорная арматура.

Американка позволяет соединять и разъединять при необходимости две линии, что предварительно вмонтированы в трубопровод. «Американка» широко используется для таких коммуникационных сетей:

  • Система отопления;
  • Холодное и горячее водоснабжение, в том числе для транспортировки питьевой воды.

Полипропиленовая американка

Американка – это переходной элемент, что незаменим для системы отопления, где применяется полипропиленовые трубы, армированные стекловолокном, и запорная арматура, что требует резьбового соединения.

Порядок сварки полипропиленовых труб с фитингами

Самостоятельный монтаж бытового трубопровода из полипропилена при наличии необходимого оборудования и качественных комплектующих сложностей не представляет. Для этого потребуется специальный паяльник с подходящим по размеру насадками для труб и фитингов. Порядок работы следующий:

  1. Строго перпендикулярно отрезать роликовым труборезом кусок трубы нужного размера.
  2. Срез зачистить наждаком (дополнительно можно обезжирить).
  3. Закрепить на паяльнике нужные насадки и разогреть его до температуры около 260⁰С.
  4. Надеть на разогретый прибор фитинг и отрезок трубы, выждать положенное время (оно зависит от диаметра и составляет от 3 до 10 минут).
  5. Снять детали и ввести трубу в фитинг на максимальную глубину (до упора), не вращая.

Затем нужно оставить соединение до полного застывания при комнатной температуре. Наплывы с него, а также остатки полипропилена с насадок удаляются ветошью.

Фитинги компрессионного и прессового типа

Данные разновидности соединительных элементов используются чаще для армированных труб из ПП и выполнены из латуни (корпус). Каждая из них имеет особенности монтажа и эксплуатации, а преимущество обеих перед сварным соединением – отсутствие внутри трубы наплывов, понижающих пропускную способность системы.

Компрессионные

Элемент состоит из латунного корпуса, уплотнительных колец, штуцера и обжимной гайки. Герметичность стыка обеспечивается за счет сдавливания уплотнительного материала при обжиме трубы.

Из инструментов потребуются обычные рожковые или разводной ключ. Такой тип соединения выдерживает давление в 35 бар и рассчитано на срок эксплуатации 30 лет, периодически потребуется подтяжка гаек.

Прессовые

Состоят из корпуса и штуцера с обжимной гильзой. Такая конструкция обеспечивает максимально герметичное соединение, однако для работы потребуются специальные клещи.

Стоимость этого инструмента варьируется в пределах 3-10 тысяч рублей. Поскольку выдерживаемое давление и срок эксплуатации у прессовых фитингов выше (75 бар и 50 лет соответственно), трубопровод можно располагать внутри монолитных конструкций.

Рекомендуем ознакомиться: Обустройство дымохода печей — разновидности и как сделать своими руками

Фитинги для капельного полива

Соединительная арматура, используемая при устройстве систем капельного полива, называется старт-коннекторами. Предназначены они для присоединения капельных лент – ответвлений от основной магистрали. Подающий патрубок старт-коннектора имеет стандартный 16-миллиметровый диаметр. Установка выполняется следующим образом:

  1. В магистральной трубе обычным или специальным 17-миллиметровым сверлом делается отверстие.
  2. В него вставляется сначала уплотнитель, прилагающийся к коннектору, а затем сам фитинг.
  3. Капельная лента крепится на штуцер и фиксируется затем обжимной гайкой.

Разновидностей старт-коннекторов несколько: имеются крестовины и тройники для отведения нескольких лент, муфты для ремонта, а также фитинги с кранами, регулирующим подачу воды на ленту.

Виды фитингов для труб

Фитинг используется для соединения труб, чтобы сформировать повороты, переходы на другой диаметр трубы и создать заглушку на её окончании. Выбор основан на типе трубы для формирования магистрали с различной целью.

Отличия по типу соединения:

  • Резьбовые модели;
  • Фланцевые фитинги;
  • Сварные модификации.

Но встречаются менее популярные типы. Чтобы осознать, как они используются необходимо больше информации.

Фитинги изготавливаются из металлов: сталь, медь, чугун, латунь, полимеров: полипропилен, полиэтилен, а комбинации, как правило, представлены металлопластиком. Главной характеристикой любой модификации считается уровень герметичности. Встречаются прямые модели с отверстиями одинакового диаметра, переходные с разными размерами.

Фитинги из латуни

Эксплуатируются на основе медных либо латунных труб. Большинство модификаций основаны на резьбе с добавлением обжимного кольца для усиления прочности. Но недостаток в увеличенной мягкости материала. Изделие не стоит слишком затягивать, чтобы предупредить увеличение вероятности протечки.

Медные фитинги

Благодаря развитым эксплуатационным характеристикам предполагается возможность соединения труб изготовленных практически из любого материала.

Но невозможно использование с оцинкованной не легированной сталью, поскольку развивается химическая коррозия и неминуемая порча трубы.

Чугунные фитинги

Материал пригоден для изготовления: муфт, крестовин с разным размером, тройников и отводов. В основном соединяется, благодаря резьбе. Отличается устойчивостью к коррозийному воздействию, увеличенной массой, но приемлемой стоимостью.

Не стоит забывать о том, что несмотря на высокий уровень устойчивости под давлением, чугун — это пористый материал в результате гидравлического удара, может, потрескаться либо лопнуть. Потому редко используется на основе увеличенного давления.

Стальные фитинги

Предлагают прочность и надёжность, но не защищены от коррозии. Чтобы добиться плотного резьбового соединения, требуется добавление фум-ленты либо пакли. Но доступен сварной вариант эксплуатации.

Нержавеющая разновидность защищена от воздействия коррозии, но отличается увеличенной стоимостью. Но такие изделия можно много раз демонтировать, чтобы снова использовать на основе другого монтажа труб без потери функциональности.

Полипропиленовые фитинги

Отличаются прочностью, долговечностью, уменьшенной массой. Допускается эксплуатация на основе водяного и газового теплоносителя. Возможно изготовление любых форм: заглушки, раструбы, различные версии тройников и другие вариации. Оснащаются резьбой, но применима жидкая сварка, горячее варение.

Какой способ соединения выбрать

Пользуясь информацией, изложенной выше, можно вполне объективно оценить применение упомянутых способов соединения без пайки для монтажа таких коммуникаций, как:

  • холодное водоснабжение;
  • горячее водоснабжение;
  • отопление;
  • канализация.

Холодное водоснабжение

Для монтажа систем холодного водоснабжения в домах и квартирах наиболее подходят фитинги. Их плюсом является то, что они отлично служат в качестве соединений полипропиленовых труб между собой и с трубами из других материалов. Также, как и фитинги для бытовых сетей водоснабжения применяют муфты. И те и другие предназначены для соединений труб диаметром от ½ до 3 дюймов. К минусам можно отнести дороговизну стыковочных узлов.

Полимерные трубы и фитинги для холодной воды хорошо выдерживают склейку эпоксидными составами и соединения холодной сваркой. Плюсом клеевых способов является быстрота и простота монтажа. Минусами таких соединений является высокая требовательность точного выполнения технологии клейки. Малейшее её нарушение приводит к протечкам водоводов.

Горячее водоснабжение

Как и трубопроводы для холодной воды, водопроводные трубы, предназначенные для горячего водоснабжения, отлично выдерживают соединения с помощью фитингов и муфт.

Если что и можно отнести к недостаткам, так это невозможность их склеивания клеем и холодной сваркой. Эти составы не выдерживают сильного нагрева и под его воздействием полностью разрушаются.

Отопление

Для систем отопления домов и квартир наиболее подходят резьбовые и разъёмные соединения полипропиленовых труб. Особенно востребованы муфты типа американки.

Они играют роль переходников от полимерных патрубков к радиаторам отопления из алюминия, стали и биметалла. Особые недостатки такого способа соединений не наблюдаются.

Канализация

Имеется в виду безнапорная система слива загрязнённой воды от бытовых сантехприборов таких, как ванна, раковина, мойка, унитаз, биде и трап в полу. Используют трубы диаметром от 32 до 100 мм. Их монтируют посекционно. Каждая секция, с одной стороны, расширяется в виде лейки (раструба).

При входе одной секции в другую герметичность достигается благодаря уплотнительному резиновому кольцу. Несомненным плюсом раструбных соединений является лёгкость монтажа, не требующая практически никаких чрезмерных физических усилий. Недостатков обнаружено не было.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

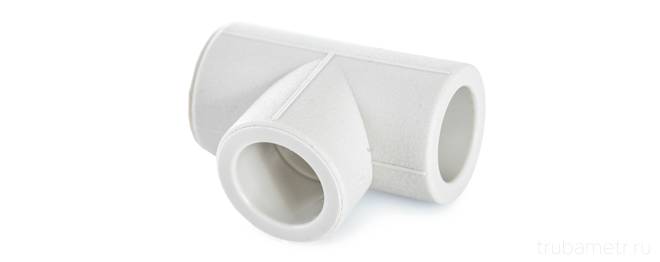

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Стыковка стальной трубы с полипропиленовой

При монтаже отопления или водопровода встречаются участки, на которых требуется стыковка металла и пластика. Соединение полипропиленовой трубы и металлической происходит при использовании специальных переходников. Этот фитинг имеет с одной стороны гладкое отверстие для пластика, а с другой — металлическую вставку с резьбой. Полипропиленовая труба подсоединяется свариванием, а металлическая прикручивается ключом. Полученный стык не имеет прочности сварного, но послужит долгий срок.

Соединение с металлической трубой

Самостоятельная установка водопровода или отопления из полипропиленовых труб вполне исполнимое задание. Для его реализации необходимо неукоснительно соблюдать инструкции по использованию сварочного аппарата для пластика и технологию монтажа. Чтобы лучше понять все нюансы процесса стоит посмотреть видео, в котором опытные монтажники делятся опытом.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
