Обзор газовых горелок для котлов

Общая классификация газовых горелок по типу горючего

Загородные дома не всегда можно обеспечить природным газом, подаваемым от общей магистрали. Поэтому предусмотрена вариативность горелок в плане использования разного типа горючего. Если топливо поступает от газовой магистрали, скорее всего применяют пропан-бутановые газовые горелки для котлов отопления.

Магистральный газ-метан – наиболее доступное природное топливо для котлов. Однако сейчас нет большой выгоды в цене на сжиженное голубое топливо (пропанобутановую смесь). Общее отопление, обеспечивающееся магистральным трубопроводом, тоже обходится недешево.

Котлы на газу, работающие на разных видах топливных смесей, имеют примерно одинаковую конструкцию. Есть небольшая разница в стоимости, но она тоже несущественна (под сжиженное топливо оборудование обойдется дороже). Сами горелки немного отличаются, имея разные форсунки под жидкое топливо и голубой газ.

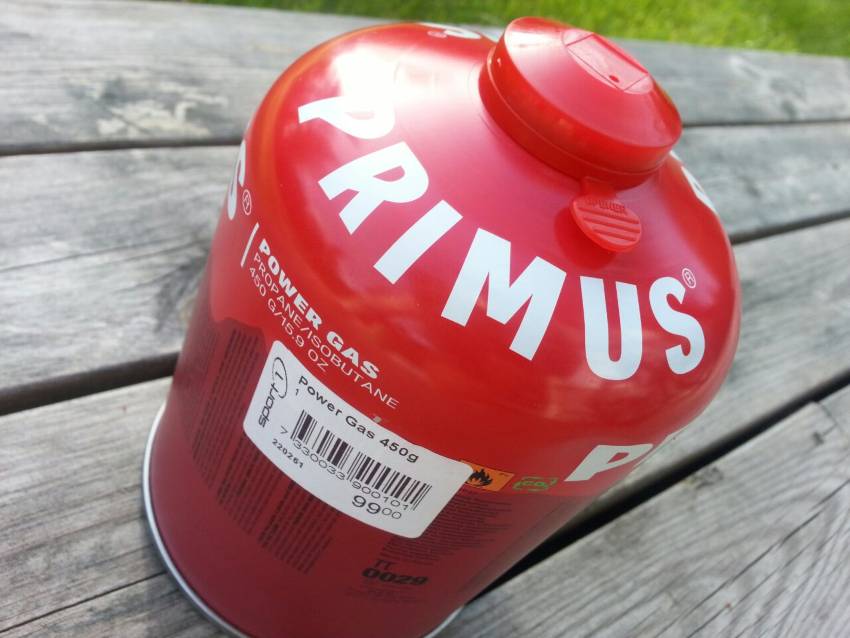

Если природный газ к дому не подведен, применяют пропан-бутановые газовые горелки

Пропановые горелки требуют настройки на данный вид топлива с установкой жиклера. При горении огоньки пламени отдают желтоватым цветом, в дымоходе больше скапливается копоти. Жиклер отвечает за нормализацию давления.

Современные горелки работают в большом температурном диапазоне – от -50 до +50 °С. Часть оборудования можно приспособить под другие виды энергоносителей:

  • отработанное масло;
  • солярку;
  • мазут;
  • керосин;
  • пропанобутановую основу;
  • арктическое дизельное топливо.

Современные приспособления зачастую имеют в комплекте оба вида форсунок или универсальное оборудование под топливные разновидности, благодаря чему легко перенастраиваются.

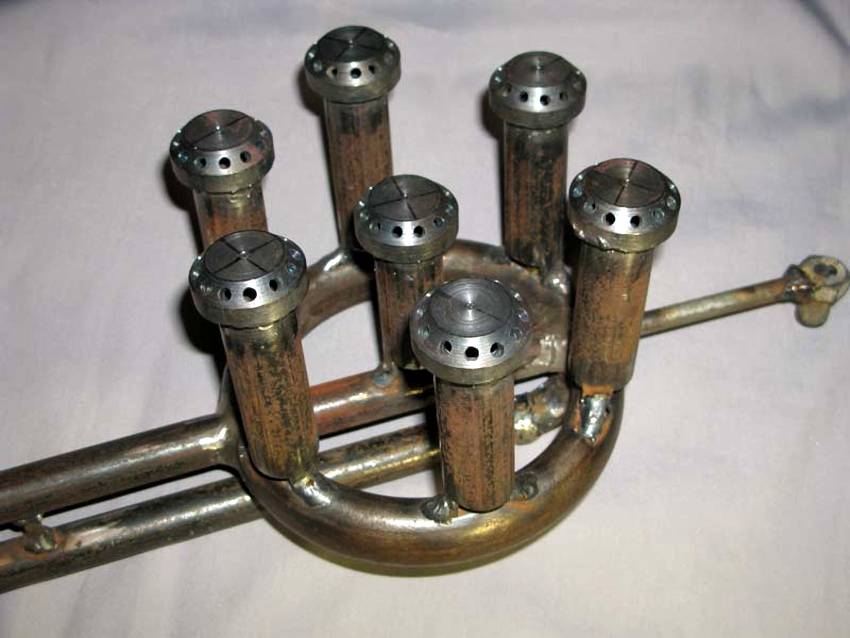

Самодельные газовые горелки чаще всего используются в твердотопливных котлах

Безопаснее приобрести простое газовое оборудование, приспособленное под газ в баллонах. Самодельное оснащение хоть и более доступное, но небезопасное! Обычно осуществляют «переделки» на основе старых агрегатов.

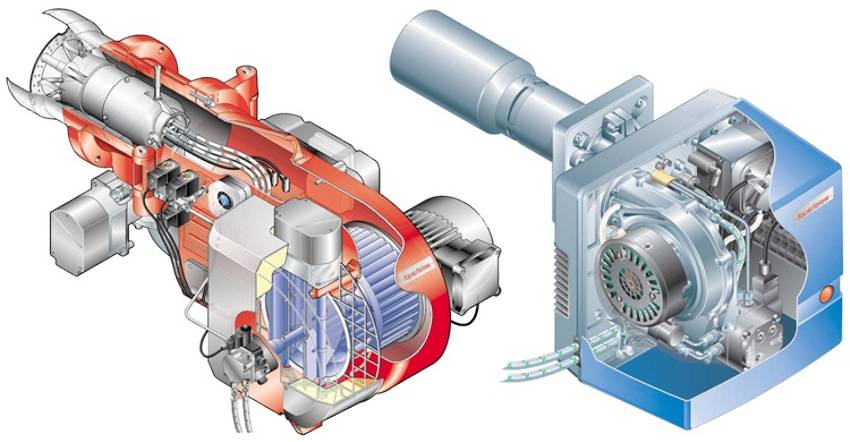

Турбированные виды газовых горелок и их конструктивные отличия

Среди современного газового оборудования многие специалисты отдают предпочтение горелкам закрытого типа для турбированных котлов. Они самодостаточны в конструктивном плане, предполагают наличие компактного дымохода, который можно отвести даже в общую вентиляцию при автономном отоплении.

Отопительный агрегат со специальной камерой сжигания закрытого типа кислород получает извне – по специальной трубе подачи (коаксиальному дымоходу). Примерно таким же путем наружу выводятся продукты сгорания. Отопительное оборудование управляется посредством достаточно мощного вентилятора на автоматическом управлении.

Вентиляторные газовые горелки имеют и недостаток – это цена, обусловленная сложной конструкцией изделия

Такое приспособление стоит гораздо дороже, чем атмосферное отопительное оборудование. Однако за дополнительную плату покупатель получает ряд преимуществ, включая автономную работу в жилом помещении. Данное устройство, благодаря автоматическому управлению, отличается высоким уровнем безопасности,.

У турбированного оборудования самый высокий КПД и гибкая температурная схема

Топливо сгорает практически полностью, что важно для экологических показателей. Отмечаются и недостатки, включая конструктивную сложность, вызывающую затруднения при монтаже и ремонте

Газовые горелки для комбинированного оборудования чаще всего применяются в твердотопливных котлах. Это довольно сложный агрегат, поэтому все узлы должны отвечать определенным требованиям эффективности и безопасности. Автоматическое устройство способно переходить с одного вида топлива на другое для бесперебойной подачи тепла. По такому принципу устроены пеллетные и пиролизные котлы, оснащенные газом для горелок, приводящим в действие процесс воспламенения.

Модулируемые варианты

Модулируемая мультитопливная горелка Модулируемые версии отличаются высочайшей практичностью и экономностью. Их работа основывается на плавном контролировании горящего огня. Вследствие этого мощность отопительного агрегата сосредотачивается в спектре 10 – 100%.

По способу контроля над пламенем эти приборы делятся на следующие горелки:

  1. имеющие механическую технологию контроля;
  2. имеющие пневматическую технологию;
  3. версии с электронным контролем.

Сильные стороны модулируемых версий заключены в наименьшей цикличности операций включения – выключения. Это благоприятно отражается на продуктивности всей отопительной техники и её эксплуатационном периоде.

Также, когда работа строится с котлами, оснащёнными модуляционными ГГ, образуется определённая экономия горючего – 15%

Здесь ещё важно грамотно настроить оборудование

Модуляционные ГГ можно задействовать в рабочих котлах с таким и прочими видами горелок. Так отпадает надобность в смене довольно дорогого агрегата. Потребуется лишь закупка самой горелки и вызов мастера для её монтажа и настройки всей технологии.

Прочие различия

Кроме вышеперечисленных, в зависимости от вида регулировки, различают и другие типы газовых горелок. К ним относятся одноступенчатые, двухступенчатые, плавно-двухступенчатые, модулированные.

Строение газовой горелки.

Принцип работы одноступенчатых газовых горелок заключается в автоматическом закрытии газового клапана, как только теплоноситель нагреется до определенной температуры. Таким образом, газовая горелка автоматически затухает.

После того, как газ приобретает температуру нижней границы, происходит автоматическое открытие газового клапана, что приводит к полному розжигу горелки. Подобные приборы очень удобно использовать в газовых бытовых приборах.

Двухступенчатые газовые горелки для котла работают по двум системам – на 40% и 100%. Горелка начинает работать на 40% сразу, как только теплоноситель нагреется до нужной температуры, и газовый клапан будет прикрыт. Автоматическая система позволяет перейти с одной системы работы к другой.

Плавно регулируемые двухступенчатые газовые горелки работают в двух режимах. Здесь переход на другой режим осуществляется более плавно, чем в двухступенчатых.

При непрерывном нагреве котла применяют модулируемые горелки. В отличие от котла с атмосферной горелкой, этот тип горелок захватывает широкий диапазон мощности. Кроме того, модулируемые варианты значительно экономят газ.

За счет автоматизации процесса срок эксплуатации таких агрегатов значительно дольше. Высота пламени в газовой горелке для отопления модулируемого типа регулируется автоматически.

В свою очередь, модулируемые варианты классифицируются в зависимости от принципа работы модулирующих агрегатов.

Выделяют горелки с модуляцией:

  • механической;
  • пневматической;
  • электронной.

Горелки с электронной модуляцией обеспечивают высокую точность регулирования. На сегодняшний день лучшими считаются модулируемые газовые горелки итальянского производства.

Прочие различия

Рассмотрим разделение газовых горелок по типу розжига. Самый простой вариант – с горящим запальником (фитилем). При срабатывании автоматики, фитиль поджигает газ и котел начинает греть теплоноситель. Минусов здесь два – повышенное потребление газа и низкая безопасность (запальник может потухнуть). Первичный розжиг осуществляется спичками или с помощью пьезоэлемента, дающего искру.


Природный газ из магистрали дает ровное горение, не образуя излишней копоти на стенках дымоходной трубы.

Электронный розжиг горелки предусматривает наличие в газовом котле высоковольтного преобразователя. Энергия берется от батареек или электрической сети. Первый вариант применяется в энергонезависимых котлах, в которых отсутствует электронная автоматика. Второй вариант актуален для сложных агрегатов с электроникой на борту. Вместе с таким розжигом часто ставятся модули ионизационного контроля наличия пламени.

Также существует дележка по виду используемого топлива. Природный газ, поставляемый из магистрали, более чистый, он подается с оптимальным давлением (случаи скачков давления в обе стороны мы не рассматриваем). Пламя в котле получается чистым, без копоти. Оборудование подключается к сети без переделок. Существуют горелки, умеющие работать на пропане – для этого нужна настройка системы и установка жиклера. Пламя от горения пропана отдает желтым цветом, наблюдается повышенное отложение копоти на дымоходе.

Жиклеры позволяют нормализовать давление пропана до приемлемого значения – они поставляются в комплекте или приобретаются отдельно.

Классификация по способу подачи воздуха

Подача, объем и качество смешения воздуха с газом является основой эффективной работы устройства, а от этого будет зависеть, может ли оно выйти на свои нормативные показатели по тепловой мощности и КПД.

По способу подачи воздуха устройства группируются:

  • бездутьевые — воздушные массы поступает к устью горелки за счет разрежения в топочной камере;
  • инжекционные, в них воздушные потоки втягиваются к устью горелки для котлов отопления, струей газа;
  • дутьевые, топочный воздух поступает в топку с использованием центробежного вентилятора.

Низкотемпературная

В котлах с открытыми топками монтируют устройства атмосферного типа. Принцип их функционирования довольно прост. Газ под давлением в магистрали поступает к запальнику через эжекторное устройство, тем самым затягивая воздух из топочной.

Розжиг производится малым объемом низкотемпературного пламени от фитиля запальника. Такой вариант используется для маломощных бытовых отопителей. Они обладают низким стоимостным показателем, простой эксплуатацией и работают с малым уровнем шумности.

Инжекционная горелка для котла

Это конструкции газовых горелок имеют повышенные показатели тепловой мощности. Эффективность их работы связана с тем, что еще до поступления газа в камеру, он обогащается кислородом из воздуха.

Получение рабочей смеси осуществляется в несколько стадий. По данному принципу работает жидкотопливная кровельная горелка.

Сгорает подобная смесь в виде малогабаритных факелов, поэтому они еще именуются микрофакельными. В топке, все время функционирует запальник либо пилотная форсунка. В сравнении с дутьевыми вариантами, такая модель, потребляет газа до 20% больше.

Дутьевая

В закрытых топках воздух подается дутьевыми вентиляторами. Такие горелочные варианты не являются универсальными, а рассчитываются под конкретный котел, например, как газовая горелка ГГС.

Для собственника индивидуального отопления — это огромное преимущество, потому что такое устройство идет с базовой комплектацией котла и его не нужно специально устанавливать и настраивать.

Горелочный блок оборудован такими узлами:

  • фильтр очистки газа;
  • регулятор по давлению газа;
  • регулятор по расходу газа;
  • газовый редуктор;
  • первичные датчики;
  • электрореле для автоматического отключения/включения горелочного устройства по результатам настройки котла;
  • электрореле вентилятора, останавливает подачу газа при отключении двигателя дутьевого устройства.

Такая система энергозависима, поэтому специалисты рекомендуют при ее работе устанавливать резервное электропитание в виде бесперебойника.

Конструкционные особенности газовой горелки

Этот элемент агрегата создает устойчивое пламя, именно в горелке сжигается поступающее в прибор топливо. Затем полученное тепло двигается вверх, где находится теплообменник, по которому перемещается жидкий теплоноситель. Продукты сгорания и излишки тепла уходят в атмосферу тем или иным способом.

Газовая горелка имеет несложное устройство, она состоит из нескольких главных узлов, среди которых:

  1. Форсунка – служит для выброса газа.
  2. Система розжига – предназначается для поджигания газообразного топлива.
  3. Датчик, контролирующий наличие горящего пламени.
  4. Система автоматизации – отслеживает температурные показатели.

Так упрощенно выглядит конструкция.

Современные газовые горелки для котлов отопления – устройства, которые должны соответствовать ряду требований:

Бесшумная работа. Является важным качеством. Многим потребителям знакомы проточные водонагреватели советских времен, в которых пламя сильно шумело. А вот современные модели функционируют относительно тихо
Также при выборе устройства следует обратить внимание на розжиг, поскольку не должно быть взрывов и хлопков. На уровень шума дополнительно влияет конструкция камеры сгорания.

Продолжительный период эксплуатации
В старых моделях газовых агрегатов горелки работали долго, поскольку в то время оборудование делалось на века. Сейчас подобные технологии не используют, поэтому данные элементы, установленные в газовых котлах, ломаются довольно часто. В этом случае специалисты рекомендуют приобретать приборы, выпускаемые под известными торговыми марками, для которых используют качественные комплектующие. Не стоит покупать китайское оборудование непонятного изготовления и дешевые котлы отечественного производства, поскольку в них часто монтируют недолговечные горелки.

Полное сгорание газообразного топлива

Это важное требование, поскольку горелка должна сжигать природный газ полностью с минимальным выделением продуктов горения и других сопутствующих соединений, включая угарный газ. На степень сгорания также влияют остальные узлы

Не следует забывать об обустройстве качественного отвода газов – для этого нужно сделать дымоход, имеющий хорошую тягу.

Принцип функционирования газовой горелки отличается простотой:

  1. Агрегат фиксирует наличие несоответствия между температурой в отопительном контуре с показателями, заданными пользователями оборудования.
  2. После открытия газового клапана топливо поступает в горелку.
  3. Одновременно срабатывает система розжига.
  4. После того, как газ зажегся, появляется пламя.

Одновременно начинается работа датчика пламени, который контролирует его наличие: если вдруг потух огонь, автоматика перекрывает поступление топлива. После достижения в отопительной системе нужной температуры подача газа прекращается.

Топ-Kusaterm 10/кВт

Качественная немецкая печь разработана для небольших площадей, поэтому ее часто устанавливают в семейных банях и саунах. Выбирая этот газовый прибор, о безопасности можно не беспокоиться – модель оснащена защитными перилами, а крепкое пеностекло Foamglas надежно изолирует пол от воздействия жара. В целом, качество и класс подтверждает маркировка СЕ. Этот знак – гарантия соответствия всем директивам ЕС. В отзывах модель хвалят за технологичность – встроенный вентилятор имеет низкий уровень шума, а все управление осуществляется через цифровую панель. Изюминка прибора – универсальная конструкция, позволяющая самостоятельно отделать ее натуральным камнем и тем самым вписать модель в любой интерьер.

Особенности конструкции

Ассортимент отопительных котлов представлен разными моделями. Одни работают на газе, другие — на электричестве, третьи — на жидком топливе. Каждая разновидность имеет свои эксплуатационные преимущества и недостатки. Минусы использования тех или иных установок не дают покоя конструкторам и техникам. Поэтому они решили объединить некоторые модели, и на свет появились комбинированные отопительные устройства. Они могут работать, например, на твердом топливе и газе одновременно.

Подобное сочетание позволило минимизировать аварийные риски и организовать работу того же твердотопливного котла в автономном режиме. Как работают подобные установки, и где их применение более чем оправдано? Как правило, универсальные котлы всегда снабжаются дополнительным количеством патрубков. Они могут быть использованы для подключения теплого пола, отопительных радиаторов, системы управления оранжереи, подогрева воды в бассейне или обогрева бани.

Газовая горелка в таком котле располагается ниже топочной камеры, куда закладываются дрова, брикеты, опилки или уголь. Поэтому при необходимости и переключении она позволяет полностью сжечь остатки твердого топлива. Если работа переводится на твердое топливо, газовая горелка в автоматическом режиме закрывается. Для удобства использования стальной теплообменник, отвечающий за отопление помещения, проходит через весь корпус. Все стенки теплоизолированы специальной минеральной ватой, поэтому КПД агрегата составляет практически 92%. И это очень высокий показатель.

Теплообменник для подачи ГВС выполнен из меди и располагается в верхней части установки. Медь не боится коррозии, поэтому срок службы змеевика приравнен к срокам службы всего прибора в целом. Есть у универсальных котлов рычажные и воздушные заслонки, обеспечивающие поставку необходимой порции воздуха.

Как работает установка

Принцип действия котла газ-дрова до тривиального прост. В конструкции используются две автономные камеры. Топочная расположена выше газовой. Такая особенность позволяет использовать два вида топлива одновременно. Газовые горелки способны работать на низком давлении. Поэтому нередко можно увидеть модели, которые подключаются не к центральным газовым магистралям, а к баллонам со сжиженным газом.

Обратите внимание! При отключении электричества котел газ-дрова не сможет работать на газе. А все потому, что продукты его горения в таком случае не будут самостоятельно выводиться через дымоход наружу, и конденсат моментально скапливается на его стенках, забивая дымоход. Если в доме нет света, котел отапливается исключительно на дровах

Если в доме нет света, котел отапливается исключительно на дровах.

Преимущества установок

Преимуществ у котлов газ-дрова довольно много, поэтому обозначим только самые основные:

  • Главный фактор — это возможность экономить и использовать вместо дорогого голубого топлива дешевые дрова. Если же дрова заканчиваются, можно перейти на газ в автоматическом режиме.
  • Комбинированная конструкция позволяет использовать автономное отопление. Газ обеспечивает работу установки ночью без дополнительной загрузки топлива. Приятно также прийти домой после работы в хорошо протопленный дом, зная, что газ поддержит нужную температуру, когда некому будет подкидывать в печку дрова.
  • Универсальные комбинированные котлы могут иметь один или два контура, благодаря чему можно использовать установку не только для отопления, но и для подачи горячей воды для технических нужд. Сегодня универсальные котлы газ-дрова доукомплектованы накопительными бойлерами, и есть модели, способные подогревать воду до нужной температуры проточным способом. Выбор велик, и это радует.

Но перед тем как решиться на покупку подобных установок, специалисты рекомендуют изучить особенности их эксплуатации и недостатки.

Самодельные агрегаты

Некоторые умельцы делают атмосферные горелки для котлов собственными руками (под котлы, работающие на твёрдом топливе). Следует предупредить, что это небезопасно. Да и присоединить подобную конструкцию к магистрали газа никто не даст. Очень часто такие «поделки» делаются на основе каких-нибудь отработавших собственный век агрегатов работающих на газе. Не забывайте, что рукодельная атмосферная горелка для отапливания собственного дома – далеко не очень хороший вариант. Целесообразней купить Самый аскетический газовый энергонезависимый котел и перевести его на газ в баллонах.

Популярные модели

Обычно газовые горелки производятся специализированными заводами и после поступают на предприятия по сборке котлов. Это обеспечивает унификацию и повышает ремонтопригодность котельного оборудования. Распространенные отечественные модели:

  • КЧМ. Оборудована тремя каналами форсунок и предназначена в основном для установки на котлах «Контур». Часто используется для переоборудования твердотопливных котлов с возможностью комбинированного использования в качестве топлива газа и угля. Крепежная пластина, на которой закреплена горелка, обеспечивает простой монтаж/демонтаж. Регулировочная гайка для заслонки и жиклер располагается на внешней стороне, позволяя без демонтажа проводить начальную настройку.
  • «Очаг». Горелка с широким полем сгорания предназначена для котлов средней и высокой мощности. Снабжена механическим блоком управления и контроллером давления газа для полностью автоматической работы оборудования.
  • «Купер». Универсальная горелка, способная работать на газу, жидком топливе и предусматривающая установку в твердотопливных котлах в качестве запасного варианта. В числе достоинств компактный размер и удобная монтажная пластина, для установки без дополнительных слесарных и тем более сварочных работ.
  • УГОП-П. Атмосферная газовая горелка, часто встречающаяся в отечественных котлах отопления. В числе особенностей, простота конструкции и ремонтопригодность. Однако надежность остается под вопросом, достаточно высокая чувствительность к чистоте подаваемого воздуха и газа.

Из зарубежных производителей выбор предстоит между:

  • Buderus
  • Lamborghini
  • Weishaupt
  • Cib Unigas

Основу ассортимента представляют вентиляторные горелки моноблочного типа мощностью до десятков мегаватт. Для частного дома интерес вызывают модели с тепловой мощностью до 100 кВт, которые устанавливаются на имеющиеся котлы отопления вместо старых горелок. Таким образом, без замены всего котельного оборудования получается повышение мощности и существенное улучшение эксплуатационных характеристик.

Маркировка и типы регулировки пламени

Схема работы атмосферной горелки

Оборудование зачастую всегда маркируется. Это делается для того, чтобы знать, какие функции есть у данной горелки.

Краткое описание маркировок:

  1. «Г» обозначает, что данное устройство является горелкой.
  2. «ГМ» рассчитан работать не только с газом, но и с мазутом.
  3. «Дс» газовая часть удлинённая.
  4. «Р» горелка ротационная.
  5. «П» горелка изготовлена с форсункой вместе с ротором, который вращается направо.
  6. «Л» ротор вращается по часовой стрелке.

Регулировка пламени горелки

Чтобы котел работал более надёжно, к нему применяются горелки, которые имеют регулировку пламени.

Типы:

  1. Одноступенчатые. Применяется один режим, в противном случае, если она включается и выключается автоматически, тогда срок эксплуатации уменьшается.
  2. Двухступенчатые. Подобные горелки рассчитаны на работу в двух режимах. Они влияют на мощность пламени. Первая грань рассчитана на то, что котёл работает на полную мощность, а вторая снижает его работу на 50%.
  3. Модулируемые. Устройства подобного типа значительно экономят топливо, и оно имеет больше функций, нежели предыдущие. Если горелку данного типа правильно настроить, то можно экономить до 20% топлива. Также они считаются более долговечными и эффективными.

При выборе, следует обращать внимание на то, чтобы она была долговечной, простой в установке, если она неатмосферная. В работе она должна быть малошумной и соответствовать санитарно-гигиеническим нормам

В случае, если она рассчитана на работу с несколькими видами топлива, то она должна быстро переключаться.

Также надо внимательно изучить работу каждого из её вида, чтобы знать какая именно подходит для котла отопления, который будет обогревать частный дом.

Изготовление котла

Из всего перечисленного следует, что котлы газогенераторного типа считаются самыми экономными и качественными элементами отопительной системы.

Основная проблема в приобретении и использовании такого котла заключается в стоимости данного изделия. К примеру, самая простая модель такого котла, которая изготавливается отечественными компаниями, стоит около 1000 долларов.

Если остановить свой выбор на импортных производителях и на усовершенствованных моделях таких котлов, то цена может вырасти в 5 раз. Из этого следует, что газогенераторные котлы нельзя назвать общедоступными. Но есть и более экономный вариант приобретения такого котла. Таким способом является котёл на дровах, своими руками сделанный. Для изготовления такого котла необходимо воспользоваться специальными чертежами, которые разрабатывают и размещают в интернете мастера.

Разработанные народными умельцами газогенераторные котлы обладают не только низкой ценой изготовления, но и другими положительными сторонами. Использование самодельного котла, изготовленного по готовым чертежам, предусматривает значительно большее время работы котла на одной загрузке топлива в камеру сгорания. По той причине, что в заводских котлах под камерой сгорания установлены специальные сопла, по которым поступает воздух, нагнетаемый принудительными системами, процесс сгорания твёрдого топлива ускоряется почти в два раза. Кроме того, прямая зависимость такого котла от электрической сети предусматривает правильную работу системы только при подключении котла к сети. Самодельные котлы лишены таких элементов, что позволяет им работать лучше и дольше.

Некоторые самодельные котлы оснащены двумя камерами сгорания твёрдого топлива. Это позволяет сжигать топливо в очередном порядке. Когда зажигается одна камера, в другой камере огонь автоматически гаснет. Это способствует достижению наивысшего КПД с максимальным временем горения топлива в котле. Некоторые особенности конструкции самодельных котлов позволяют достаточно просто контролировать процесс сгорания топлива в котле. Достигается это при помощи правильного расположения колосников под топливным бункером.

Практически все самодельные котлы, чертежи которых можно без труда отыскать в сети, сжигают все загрязнённые частицы, такие как масла эфирного типа, различные смолы и спирт. Возможным это стало по той причине, что в таких котлах существует отдельная зона дополнительного сгорания. В эту зону попадает загрязнённый воздух из камеры сгорания. Именно в этом воздухе и содержатся загрязнённые частицы, которые сжигаются в отдельном порядке. Из этого следует, что в атмосферу поступает минимальное количество вредных частиц, которые сквозь щели и поры строительного материала могут поступать в отапливаемое помещение.

Чертеж твердотопливного котла

Самодельный котёл на дровах предназначен не только для использования древесного топлива. В таких котлах можно в качестве топлива использовать опилки, брикеты из торфа или уголь.

Использование таких топливных материалов предусматривает появление шлака, который необходимо шуровать. Нужно это для того, чтобы процесс горения производился правильно. Для того чтобы производить шуровку, котлы оснащены специальным отверстием под камерой сгорания. Именно через это отверстие можно просунуть кочергу и разрушить корку шлака. Данное отверстие закрывается небольшой дверцей, которая перекрывает поток лишнего воздуха в камеру сгорания.

Чертежи самодельных котлов разрабатываются на основе готовой заводской продукции. Основным отличием считаются внесённые изменения в конструктивном и производственном плане. Положительной стороной таких котлов является возможность нагревать большее количество воздушного теплоносителя с прежним объёмом камеры сгорания.

Устройство горелки

Для обеспечения процесса по максимальному сжиганию природного газа, наибольшей теплоотдаче, необходимо обеспечить его смешивание с достаточным объемом воздуха с нормальным количеством кислорода, который выступает в качестве окислителя. На выходе смесь топлива из воздуха и газа должна сгорать почти бесцветным огнем, имеющим синеватый оттенок и характеризующимся максимальной температурой. Исходя из конструктивных особенностей, газовые горелки для котлов отопления различаются со способом подачи воздуха, газа, формированию факела пламени, а также смешиванию компонентов.

В комплекте бытовых котлов отопления в основном применяются только 2 вида газовых горелок в соответствии со способом подготовки смеси для топлива:

  1. вентиляторные (надувные);
  2. атмосферные.

Кроме перечисленных, имеются также регенеративные, инжекционные рекуперативные, инжекционные, с предварительным частичным или полным смешиванием, однако востребованы они, главным образом, в технологическом оборудовании и промышленных котлах. Надувные и атмосферные типы обычно усовершенствуются с применением отдельных аспектов, которые характерны для иных видов конструкций, тем не менее, принцип работы неизменен.

Атмосферная горелка

Принцип функционирования горелки данного вида довольно прост. По газовой трубке топливо поступает в горелку. Агрегат имеет эжектор (прорезь), регулируемый особой заслонкой или прижимной гайкой. Посредством прорези в горелку вместе с топливом поступает и воздух. Так осуществляется формирование смеси из газа и воздуха. Открывая прорезь больше, можно добиться увеличения подачи кислорода, а закрывая ее – соответственно уменьшения. Можно сказать, что таким простым способом горелка для отопления обеспечивает процесс регулирования по степени сжигания топлива. После этого, смесь из газа и воздуха попадает в камеру сгорания, где и осуществляется процесс сжигания.

Количество отверстий зависит от параметров камеры сгорания, а также формы самой горелки

Самое важное, что формирующиеся небольшие факелы, появляющиеся из отверстий, не обеспечивают создания большого давления, по этой причине топливо сгорает результативно и равномерно. Чем значительнее давление, тем вероятность понижения результативности работы увеличивается

По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера.

Важно!!! Такие газовые горелки для печей отопления по принципу работы схожи с устройствами, используемыми в промышленном подовом оборудовании

Большинство специалистов утверждают, что такая конструкция довольно проста и эффективна, с высокой степенью надежности. Поэтому она часто применяется, как в моделях газового оборудования небольшой стоимости, так и дорогих агрегатах. Большинство домашних мастеров, занимающихся созданием газового оборудования, изготовляют газовые горелки для котлов отопления своими руками именно атмосферного типа. А причина одна – дешевизна агрегата и простота изготовления.

Вентиляторная горелка

Это оборудование функционирует уже совсем по иному принципу. Здесь применяется нагнетание воздушных масс принудительно, к тому же соотношение смеси рассчитывается точнее, что обеспечивает сгорание топлива намного эффективнее. Обычно газовая горелка для отопления дома данного типа монтируется в котлах, имеющих закрытую камеру сгорания, где есть возможность проводить надув.

Как было указано выше, в атмосферных типах горелок смешивание воздуха и природного газа осуществляется в самом начале устройства, иными словами, на входе, в горелках вентиляторных этот процесс происходит на выходе камеры сгорания. Это является существенной отличительной чертой. Следует заметить, что купить газовую горелку для котла этого типа можно в любом магазине отопительного оборудования. Такие горелки, главным образом монтируются в котлах, комплектующихся автоматикой.

Обычно вентиляторная горелка является целым блоком, включающим в себя:

Устройство горелки

Для обеспечения процесса по максимальному сжиганию природного газа, наибольшей теплоотдаче, необходимо обеспечить его смешивание с достаточным объемом воздуха с нормальным количеством кислорода, который выступает в качестве окислителя. На выходе смесь топлива из воздуха и газа должна сгорать почти бесцветным огнем, имеющим синеватый оттенок и характеризующимся максимальной температурой. Исходя из конструктивных особенностей, газовые горелки для котлов отопления различаются со способом подачи воздуха, газа, формированию факела пламени, а также смешиванию компонентов.

В комплекте бытовых котлов отопления в основном применяются только 2 вида газовых горелок в соответствии со способом подготовки смеси для топлива:

  1. вентиляторные (надувные);
  2. атмосферные.

Кроме перечисленных, имеются также регенеративные, инжекционные рекуперативные, инжекционные, с предварительным частичным или полным смешиванием, однако востребованы они, главным образом, в технологическом оборудовании и промышленных котлах. Надувные и атмосферные типы обычно усовершенствуются с применением отдельных аспектов, которые характерны для иных видов конструкций, тем не менее, принцип работы неизменен.

Атмосферная горелка

Принцип функционирования горелки данного вида довольно прост. По газовой трубке топливо поступает в горелку. Агрегат имеет эжектор (прорезь), регулируемый особой заслонкой или прижимной гайкой. Посредством прорези в горелку вместе с топливом поступает и воздух. Так осуществляется формирование смеси из газа и воздуха. Открывая прорезь больше, можно добиться увеличения подачи кислорода, а закрывая ее – соответственно уменьшения. Можно сказать, что таким простым способом горелка для отопления обеспечивает процесс регулирования по степени сжигания топлива. После этого, смесь из газа и воздуха попадает в камеру сгорания, где и осуществляется процесс сжигания.

Количество отверстий зависит от параметров камеры сгорания, а также формы самой горелки

Самое важное, что формирующиеся небольшие факелы, появляющиеся из отверстий, не обеспечивают создания большого давления, по этой причине топливо сгорает результативно и равномерно. Чем значительнее давление, тем вероятность понижения результативности работы увеличивается

По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера.

Важно!!! Такие газовые горелки для печей отопления по принципу работы схожи с устройствами, используемыми в промышленном подовом оборудовании.

Большинство специалистов утверждают, что такая конструкция довольно проста и эффективна, с высокой степенью надежности. Поэтому она часто применяется, как в моделях газового оборудования небольшой стоимости, так и дорогих агрегатах. Большинство домашних мастеров, занимающихся созданием газового оборудования, изготовляют газовые горелки для котлов отопления своими руками именно атмосферного типа. А причина одна – дешевизна агрегата и простота изготовления.

Вентиляторная горелка

Это оборудование функционирует уже совсем по иному принципу. Здесь применяется нагнетание воздушных масс принудительно, к тому же соотношение смеси рассчитывается точнее, что обеспечивает сгорание топлива намного эффективнее. Обычно газовая горелка для отопления дома данного типа монтируется в котлах, имеющих закрытую камеру сгорания, где есть возможность проводить надув.

Как было указано выше, в атмосферных типах горелок смешивание воздуха и природного газа осуществляется в самом начале устройства, иными словами, на входе, в горелках вентиляторных этот процесс происходит на выходе камеры сгорания. Это является существенной отличительной чертой. Следует заметить, что купить газовую горелку для котла этого типа можно в любом магазине отопительного оборудования. Такие горелки, главным образом монтируются в котлах, комплектующихся автоматикой.

Обычно вентиляторная горелка является целым блоком, включающим в себя:

  • газовый фильтр, при помощи которого топливо очищается дополнительно;
  • особое реле, реагирующее на резкие скачки давления газа в магистрали;
  • редуктор, отвечающий за процесс стабилизации давления газа на выходе из горелки;
  • регулятор, регулирующий подачу топлива;
  • регулятор, регулирующий давление топлива;
  • реле, регулирующее работу непосредственно вентилятора.
Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
