Как выбрать печь-камин с водяным контуром и подключить его к системе отопления дома своими руками

4 Установка водогрейного контура в печь и подключение к системе

Монтаж осуществляется несколькими способами в зависимости от состояния печной конструкции:

  • вместе с возведением отопительного устройства из кирпича;
  • без разборки готового устройства, если это варочная плита – делают только отверстия для труб;
  • с демонтажем до уровня теплообменника и последующим воссозданием.

Котел устанавливают на расстоянии 5 мм от стенок, можно немного больше. Этот зазор необходим для компенсации теплового расширения, которое у металла и кирпича разное. В трубчатых конструкциях там проходят газы и языки пламени, обогревая со всех сторон. Отводящая магистраль устанавливается в верхней точке, чтобы в котле не скапливался пар, обратная – в самом низу.

Гравитационная схема отопления

Возможны различные варианты реализации системы отопления:

  • открытая самотечная или гравитационная;
  • с принудительным циркуляционным насосом;
  • закрытая схема.

Чтобы система работала без стороннего принуждения с использованием силы тяжести, она создается с соблюдением нескольких условий. Первое – трубы располагаются под небольшим уклоном 10 мм на один погонный метр. Он делается по направлению течения воды от котла к радиаторам, а также на обратке, только уже в сторону нагревателя. Второй момент – устанавливается расширительный бак в самой верхней точке системы. Это простое решение проблемы, но конструкция должна соответствовать определенным требованиям:

  • емкость увеличивают вместе с площадью здания, для самого большого достаточно 200-литровой бочки, для маленьких хватит и 10 л;
  • если бак установлен на чердаке, его надежно утепляют, чтобы устранить угрозу замерзания воды;
  • трубку, соединяющую с системой, размещают выше днища на 6–8 см, чтобы не попадали грязь и ржавчина;
  • чтобы при расширении теплоноситель не проливался на перекрытие, устанавливают переливной патрубок, который выходит наружу или в помещение;
  • стенки изнутри окрашивают суриком.

Принудительная система отопления

Циркуляционный насос в системе отопления ускоряет прохождение воды через котел и батареи. Обычно он устанавливается на обратке перед нагревательным прибором, подавая под напором охлажденный теплоноситель

Важно правильно подобрать мощность в зависимости от площади, этажности и количества воды в системе. В этом помогут квалифицированные продавцы-консультанты, которые обязательно поинтересуются выше обозначенными параметрами

При малой производительности установка будет неэффективной, станет зря расходовать электроэнергию. Излишняя приведет к тому, что вода не успеет нагреться, насос будет гонять по системе холодную. Для монтажа обязательно необходимы два важных узла. Первый – байпас для циркуляции при отключении электроэнергии. Второй – высокорасположенный бачок, который обеспечит минимальное давление для кругооборота теплоносителя без насоса.

В закрытой отопительной системе применяется компактный расширительный резервуар мембранного типа на обратной магистрали возле котла. Он хорошо вписывается в интерьер, безупречно функционирует с печью, в которой установлен водяной нагреватель. Никаких особенностей в этом случае не возникает, только требуется вентиль для выпуска воздуха.

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

  1. врезки системы отопления дома в газовую сеть;
  2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

  1. монтаж котла в котельной на первом этаже;
  2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
  3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
  4. установка коллектора для теплого пола;
  5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
  6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
  7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

  • Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
  • Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
  • Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
  • Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
  • Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Плюсы и минусы традиционного печного отопления

Обогрев дома от дровяной кирпичной печки является традиционным для России, хотя в последнее время его практически заменили водяными системами. Связан этот переход во многом недостатками отопления от печи.

Тем не менее, приведем и несколько положительных моментов эксплуатации печей:

  • Обогрев помещения от печи осуществляется за счет передачи тепловой энергии посредством волн, которые благотворно воздействует на человеческий организм – так считают ученые.
  • Традиционная, оформленная в этническом стиле печь, придает помещению определенный колорит, а иногда и позволяет наблюдать за открытым пламенем.
  • Увеличить эффективность кирпичной печи можно с помощью дымовых каналов, по которым тепло будет передаваться по всему дому.
  • Для работы печи не требуется наличие электроэнергии.
  • Некоторые конструкции твердотопливных печей позволяют обогревать помещение на втором этаже дома за счет встроенных дымовых каналов.

Несмотря на все перечисленные достоинства, аутентичное печное отопление сейчас практически не встречается, хотя посидеть возле теплой печи и погреться с мороза может быть очень приятно.

Аргументы против применения печного отопления можно сформулировать так:

  • Обогрев от такого агрегата происходит неравномерно – возле самой печи очень жарко, а по углам – прохладно.
  • Русская печь с дымовыми каналами и прочими элементами занимает очень много места.
  • От такого отопительного прибора обогреваются лишь те помещения, в которые выходят его стенки.
  • Температуру воздуха в разных комнатах невозможно отрегулировать по своему желанию.
  • Низкая эффективность. Как правило, максимальный КПД печи составляет не более 60 %, а у газовых котлов, например, он может превышать 90 %.
  • Дровяную печь необходимо постоянно обслуживать – вычищать золу, растапливать, регулировать тягу заслонками и периодически подбрасывать топлива. Не каждый это любит.

Некоторые из перечисленных недостатков можно компенсировать, если оборудовать печное отопление с водяным контуром, встроив в него теплообменник.

Стоит ли устанавливать?

Камин с водяным контуром имеет одинаковое количество сторонников и противников. Поэтому трудно принять окончательное решение об инвестировании в этот источник тепла. Прежде чем сделать это, следует рассмотреть его преимущества и недостатки.

Преимущества камина с водяным контуром

  • Основным преимуществом камина с водяной рубашкой является возможность обеспечить эффективное использование тепла путем сжигания древесины.
  • Кроме того, по сравнению с традиционными каминами, такая конструкция гораздо лучше с точки зрения эффективности отопления. Высокая эффективность проявляется благодаря водяному контуру-рубашке, который при сгорании древесины поглощает тепло и передает его в систему отопления.
  • Нельзя не упомянуть также снижение затрат на отопление. Во время отопительного сезона камин с водяной рубашкой может сократить затраты на обогрев на 40%. Это серьезное преимущество, которое обычно влияет на окончательное решение об его покупке.
  • Еще одним преимуществом является то, что он может быть объединен с солнечным коллектором. Летом, для подогрева горячей воды его с успехом заменяет солнечная батарея.

Каковы недостатки камина с водяной рубашкой?

Как каждое устройство, этот тип отопления также имеет свои отрицательные стороны.

  • Одним из наиболее существенных недостатков является высокая цена. Его цена превышает цену обычных моделей, как правило, на 50%.
  • Другим недостатком является сложность сборки. Его установка не так проста, как традиционного камина. Установка особенно усложняется в случае двух контуров.

Прежде чем принимать решение о покупке

Это устройство может уменьшить расходы на отопление из-за относительно легкой доступности и низкой цены топлива, которым является древесина. Заметим, однако, что она должна быть хорошо высушенной, в зависимости от породы дерева время высыхания дров составляет от 1,5 до 2 лет. Лучше всего подходит твердая древесина лиственных пород.

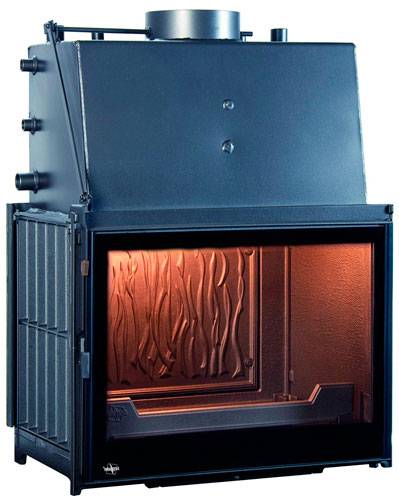

Фото. Печь-камин с водяной рубашкой, номинальная мощность 19,6 кВт, мощность водяной рубашкой 12,4 кВт.

Хорошее топливо, безусловно, стоит дороже, но оно более эффективно и безопасно в использовании. Влажная древесина дешевле, но она горит неэффективно с выделением большого количества сажи и смолы, которые осаждаются в дымоходе. Чтобы наслаждаться приятным видом огня в камине, согревая одновременно весь дом, и при этом обеспечить системе долговечность, необходимо обеспечить поставку сухого качественного топлива.

Кроме того, при низких температурах 2-3 раза в день кто-то в семье должен добавить в печь-камин с водяным контуром топливо, чтобы дом не остыл, и не замерзла система.

Таким образом, более эффективным и удобным решением является сочетание этого устройства с газовым котлом, который можно включать на время отсутствия в доме хозяев. В переходные периоды и при слишком низких температурах можно нагревать дом этим способом, а когда наступают сильные морозы – включать газовый котел.

Камин с водяным контуром для дачи имеет мощность, чтобы обогреть дом площадью до 400 м2, но при условии его правильной эксплуатации.

Проектирование и размещение системы

Лучше всего доверить проектирование системы отопления профессионалам. Их работа заключается в том, чтобы рассчитать мощность оборудования и спланировать его установку с учетом всех параметров помещения.

На качество эксплуатации системы влияют:

  • насколько хорошо защищены дверные проемы и стены — от этого зависит размер теплопотерь;
  • объем отапливаемых помещений, их расположение;
  • скорость движения воздуха — нужны ли вентиляторы и какой мощности;
  • мощность печи — прибор должен достаточно быстро нагревать поступающий воздух с учетом тепловых потерь;
  • диаметр воздуховодов — сколько воздуха и как быстро должно проходить через них.

Систему воздуховодов в большинстве случаев собирают из стальных труб с использованием специальных элементов, в числе которых:

  • раздаточная коробка,
  • тройник,
  • регулируемое колено и т. п.

Трубы звукоизолируют, чтобы свести к минимуму шумы от движения воздушных потоков.

Вентилятор устанавливается в систему рядом с источником тепла. На выходы воздуховодов ставят механические и угольные антибактериальные фильтры для защиты от пыли и запаха соответственно.Отверстия закрывают решетками.

Предлагаем ознакомиться Система вентиляции центра изучения английского языка

Встроенная автоматика и выносные термостаты позволяют легко установить нужные настройки, чтобы поддерживать комфортный температурный режим.

Ошибки в расчетах могут привести к перегреву печи в ходе эксплуатации системы, кроме того, в процессе работы последняя может вибрировать и шуметь.

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

  1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
  2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
  3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
  4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п

трубы и поставить в верхней точке открытый расширительный бак.

Как соорудить дома водяную печь?

  • Есть три способа провести печное отопление с водяным контуром своими руками:
  • купить стальную печь у производителя, услуги которого включают установку системы;
  • нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
  • сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

  • Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
  • Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
  • Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
  • К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Конструкция камина

Камин с котлом водяного отопления имеет существенные различия с традиционным камином, так как помимо основной функции он имеет способность к нагреву воды. Он имеет металлический контейнер, благодаря которому происходит нагрев воды.

Резервуар имеет вид змеевика, что позволяет увеличить пространство для воды. В нем собирается вода, перед тем, как заполнить систему отопления.

Змеевик находится в полом пространстве внутри камина, наполненного водой. Это предотвращает повреждение металла. Подобную организацию называют водяной рубашкой. Данные виды каминов часто используют на даче.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

  • бетон для фундамента;
  • кирпич красный полнотелый;
  • кирпич шамотный огнеупорный;
  • кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
  • металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

  • мастерки и кельма;
  • резиновый молоток;
  • болгарка с кругом для кирпича;
  • уровни, отвесы, бечевка;
  • рулетка.

Последовательность выполнения операций своими руками

  1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
  2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
  3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

  1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
  2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
  3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
  4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
  5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
  6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
  7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

  1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Технология работ

Если в доме изначально нет печи, то сначала нужно частично вскрыть полы под место заливки фундамента, заложить основание, застелить его рубероидом.

Первый ряд укладывают на гидроизоляцию. Следующие кладут с соблюдением порядовки, контролируя вертикаль нивелиром или отвесом. На местах установки дверок вставляют огнестойкую проволоку, выполняя обвязку контура дверцы.

Топку выкладывают согласно ранее описанной технологии.

Дымоход делают двухслойным. В качестве основы устанавливают металлическую трубу, снаружи обвязывают теплоизоляцией. Остается выложить вокруг кирпичом, оставляя место под заслонку.

Для безопасности каждый подключенный радиатор снабжают запорной арматурой и кранами под сброс воздуха.

Кран Маевского на радиаторе

В начале отопительной системы устанавливается охладительный редуктор, редукционный клапан, монтируют под небольшим уклоном бак под конденсат. Жидкость из него будет направлена в теплообменник. Перед печью ставят циркуляционный насос.

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

  • Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
  • Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
  • Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
  • Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
  • При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
