Настройка газового котла Навьен
Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.
Настройка отопления
Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.
Настенные газовые котлы Navien – модельный ряд, плюсы и минусы
Как работают и какие преимущества газовых котлов «Navien Ace»
Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.
Отопление с регулировкой температуры воздуха
Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».
При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.
Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.
Настройка температуры горячей воды
Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.
Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»
Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»
Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».
Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.
Режим «Вне дома»
Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.
Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет
Настройка режима «Таймер»
Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.
Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.
Инструкция по подключению
Монтаж котла производится на прочную и монолитную стену, способную выдерживать вес устройства — около 30 кг.
Крепление на гипсокартонные перегородки запрещается. Для установки используются анкерные болты и соответствующие кронштейны.
Для снижения уровня шума и предотвращения распространения вибрации по всем помещениям рекомендуется между корпусом и несущей стеной устанавливать эластичные (резиновые) демпфирующие прокладки.
Никакой сложности в подключении нет, главной задачей является правильное присоединение нужных трубопроводов к соответствующим штуцерам устройства. Большинство проблем возникает на стадии монтажа системы отопления и разводки ГВС.
ВАЖНО!
Необходимо обеспечить соответствие присоединительных размеров для всех трубопроводов и газовой магистрали.
Navien
Эта южнокорейская компания, является одной из ведущих в настоящее время, и котлы этого производителя пользуются большим спросом у российских владельцев частных домов. На корейские газовые котлы Navien отзывы были поначалу довольно плохие, но компания приняла определенные меры и улучшила качество своих устройств.
Модельный ряд представлен двухконтурными газовыми и дизельными котлами в настенном и напольном исполнениях.
Газовый конденсационный котёл Navien NCN
Серия | Описание |
Navien Atmo | В серию входят 4 модели с мощностями 13, 16, 20, 24 кВт. Все модели имеют систему ГВС. |
Navien Deluxe | Представлено на рынке 7 моделей мощностью от 13-40 кВт. Способны отапливать помещения площадью до 300 м², КПД достигает 90 %. |
Navien Prime | Настенные газовые двухконтурные котлы серии Prime включают 6 моделей с мощностью 13-35 кВт. Производятся исключительно из европейских комплектующих таких производителей, как SIT, OTMA, WILO, Polidoro, Valmex, NordGas, Bitron. Идеально подходят для установки в квартирах и индивидуальных домах. Адаптированы к перепадам давления газа. |
Navien Ace | Устройство имеет систему управления работой газовой горелки, с помощью которой прибор мощностью в 13 кВт способен нагреть тот же объем воды, что и агрегат с мощностью в 24 кВт. Котлы этой модели оборудованы жидкокристаллическим дисплеем и дистанционным управлением с выносным датчиком. |
Navien NCN | Данная модель представлена конденсационными отопительными двухконтурными настенными конструкциями. Могут работать на природном и сжиженном газе, КПД их достигает 98 %, панель управления устройства оснащена жидкокристаллическим дисплеем с подсветкой экрана, оборудованы программируемым дистанционным пультом и горелками с предварительным смешиванием. |
Основные неисправности и их решения
Неисправности котлов Navien обычно диагностируются самостоятельно и отображаются на дисплее соответствующим кодом. По сигналу с того или иного датчика включается сообщение о возникшей проблеме.
Наиболее распространенными ошибками считаются:
- 02. Отсутствие /недостаточное количество воды в системе. Вопрос решается подпиткой системы или заменой датчика протока.
- 03. Отсутствие пламени в камере сгорания. Свидетельствует о проблемах с системой розжига, или отсутствием газа.
- 05-06. Обрыв или короткое замыкание датчика ОВ.
- 07-08. Обрыв или короткое замыкание датчика ГВС.
- 09. Отказ вентилятора.
- 10. Сбой системы дымоудаления.
- 15. Проблемы с платой управления.
- 16. Перегрев котла.
Решение большинства проблем состоит в замене соответствующих датчиков или узлов, а также — в очистке и удалении отложений в соединительных трубопроводах.
ВАЖНО! Не рекомендуется браться за ремонт самостоятельно. Данную процедуру следует поручить специалистам из сервисного центра или иной профильной организации
Виды котлов NAVIEN
За вполне французским названием скрывается инновационный продукт корейских производителей, полностью адаптированный к условиям эксплуатации на постсоветском пространстве. Южнокорейская торговая марка не представлена на российском рынке широким ассортиментом. Реализуется всего четыре вида котлов двух модификаций: TURBO и ATMO. Ниже приведены описания части из них.
NAVIEN Ace TURBO
Позиционируется производителем как прибор, полностью адаптированный к работе при перепадах напряжения и нестабильной подаче газа. Независимую от внешних условий работу котла обеспечивает система Switched-Mode Power Supply. Защитный чип SMPS на микропроцессорах на сегодняшний день представляет собой самую прогрессивную разработку от перепадов подачи напряжения и газа.
Газовый настенный котел Navien Ace-24k ТУРБО
Во многом благодаря этому, газовые котлы «Навьен» зарекомендовали себя надежными и долговечными
Она срабатывает при снижении температуры теплоносителя до 10 градусов Цельсия. Сначала включается циркуляционный насос. Если температура продолжает падать, автоматически инициализируется система подогрева.
Горелки снабжены турбонаддувом. Подача воздуха регулируется датчиком, анализирующим давление потока. Благодаря этому, достигается оптимальное соотношение в смеси воздуха и газа, что обеспечивает максимальную отдачу при сжигании топлива. Увеличение теплоотдачи позволяет использовать стальные теплообменники. Этим обеспечивается снижение стоимости приборов по сравнению с аналогами с медными устройствами обмена тепла.
Газовый котел может подогревать воду второго контура, подпитываясь из водопроводов низкого давления
Это обстоятельство крайне важно для дач, коттеджей и частных домов, оборудованных накопительными системами водообеспечения
Напольные котлы «Навьен»
Напольный котел Navien
Данные типы котлов также обеспечивают нагрев воды для отопления и бытовых нужд. Они характеризуются простотой и удобством эксплуатации, компактностью и надежностью. В зависимости от модели, мощность приборов варьируется в диапазоне 11-34КВт.
Выходные патрубки располагаются по обеим сторонам напольных газовых котлов «Навьен», что удобно для проведения работ по обвязке отопительной системы. Благодаря этому их можно устанавливать вплотную к стене. Они снабжены защитой от промерзания и системой SMPS.
Конденсационные котлы NAVIEN NCN
Приборы мощностью 19-37,9КВт характеризуются высоким коэффициентом полезного действия (КПД). В некоторой степени он обеспечивается утилизированным теплом: в них предусмотрена камера для отбора тепла из выхлопных газов. Тем самым расходы на обогрев воды сокращаются на 30%. Кроме того, холодные продукты сгорания можно выводить через пластиковые трубы, что снижает затраты на монтаж отопительной системы.
Котлы данной серии имеют некоторые отличительные особенности:
- они снабжены теплообменником особой конструкции;
- воздух и газ перед подачей в камеру сгорания предварительно смешиваются;
- для сжигания топлива используются горелки широкого диапазона модуляции мощности;
- приборы оборудованы системой самодиагностики.
Схема конденсационного котла NAVIEN NCN
Конденсаторные газовые котлы «Навьен» защищены от замерзания теплоносителя. Информация о работе приборов отображается на жидкокристаллическом дисплее.
Конструкцией управления предусмотрена возможность программирование различных режимов работы, которыми можно управлять с дистанционного пульта. Автоматические настройки предполагают самостоятельное регулирование прибором мощности в зависимости от наружных или внутренних климатических условий.
В качестве топлива котел «Навьен» данной серии использует магистральный или сжиженный газ. Он может оснащаться коаксиальным дымоходом в вертикальном или горизонтальном положении. Протяженность такого канала для отвода газов ограничена – 110см.
Жидко-топливные котлы
Газовые настенные двухконтурные с закрытой камерой
Двухконтурные котлы серии LST работают на жидком топливе. Они надежны и безопасны. Воду для бытовых нужд нагревают, будучи запитанными от источника с предельно низким давлением. Компактность и небольшой вес приборов удобен при транспортировке и монтаже. Выходные патрубки расположены по обе стороны котла.
Особенности выбора
Если вы решили, что в вашем доме или офисе будет установлен именно отопительный котел Navien, для выбора конкретной модели стоит рассмотреть следующие характеристики такого оборудования:
производительность, которая может быть равна как 60 кВт (для котла дизельного Navien), так и находиться на уровне всего 13 кВт. Таким образом, вы можете подобрать агрегат, который обеспечит наиболее эффективный обогрев именно вашего дома, офиса или помещения другого назначения без лишних затрат энергии;
потребность в горячей воде
Если ГВС вам требуется не слишком часто, стоит обратить внимание на модели Navien Ace , работающие на газе и устанавливаемые на стене. С их помощью можно получать расход около 10 л/мин, чего хватит для работы 1-2 водораспределительных устройств (кранов, душа и т.д.)
Значительное же количество горячей воды для хозяйственно-бытовых нужд сможет обеспечить вам котёл Навьен дизельного типа, подающий её с расходом до 34 л/мин.
Лучшие напольные газовые котлы Navien
Напольный котел — оптимальный вариант для обогрева помещения от 80 до 800 кв.м. При этом расход топлива такого оборудования экономичный. В рейтинге представлены лучшие модели по мнению покупателей.
Navien GA 35KN 35 кВт
Высокопроизводительная модель для отопления помещений до 350 квадратных метров. Оснащена закрытой камерой сгорания отработанного топлива.
Обладает коэффициентом полезного действия 91.4 %. Оборудована датчиками для обеспечения безопасности эксплуатации, в том числе газ-контролем.
Управляется с помощью пульта. Потребляет 3.34 куб. м топлива в час. Теплоносители нагреваются за короткий срок до 85 °С.
Производительность горячей воды составляет 12.5 л/мин при температуре 40°C.
Характеристики:
- мощность — 35 кВт;
- расход газа: природного — 3.34 куб. м/час, сжиженного — 2.94 кг/час;
- температура теплоносителя — 40 — 85 °С;
- габариты — 40.2х85.6х63.1 см;
- вес — 26 кг.
Плюсы
- красивый дизайн;
- выносной пульт;
- быстрый обогрев;
- прочный корпус.
Минусы
- налет на теплообменнике;
- шумный.
Navien GST 49 кВт
Многофункциональная модель для отопления дома и организации горячего водоснабжения. Котел подключается к сети 220 В.
В час потребляет 5.5 куб. м топлива. Подходит для административных и производственных объектов, поскольку способ за короткий срок обогреть помещение площадью до 490 кв.м.
Давление газа не превышает 25 мбар. Температура теплоносителя составляет 40 — 85 °С, а производительность воды — до 28.1 л в минуту. Управление простое с помощью пульта.
Безопасность эксплуатации обеспечивается датчиками от перегрева и промерзания.
Характеристики:
- мощность — 49 кВт;
- расход газа: природного — 5.5 куб. м/час;
- температура теплоносителя — 40 — 85 °С;
- габариты — 49.1х90.6х76.4 см;
- вес — 84 кг.
Плюсы
- невысокая цена;
- пульт управления;
- высокая мощность.
Минусы
- тяжелый;
- шумный.
Navien GST 60KN 60 кВт
Мощное оборудование для отопления помещений площадью до 600 квадратных метров. Выполнено из нержавеющей стали и снабжено качественными теплообменниками, что гарантирует долгий срок службы.
Коэффициент полезного действия составляет 90 %.
В час котел потребляет 6.5 куб. м природного газа.
Использование сжиженного топлива не предусмотрено. Теплоноситель нагревается до 85 °С. Производительность горячей воды высокая — до 34.4 литров в минуту.
Характеристики:
- мощность — 60 кВт;
- расход газа: природного — 6.5 куб. м/час;
- температура теплоносителя — 40 — 85 °С;
- габариты — 49.1х90.6х76.4 см;
- вес — 94 кг.
Плюсы
- качественные материалы;
- простая эксплуатация;
- хорошо справляется со своей задачей.
Минусы
- нельзя подключить расширительный бак;
- быстро остывает при отключении электричества.
Технические характеристики
Рассмотрим технические характеристики котла Navien Deluxe 24К:
Параметр | Значение |
Тип котла | Конвекционный двухконтурный |
Тип горелки | Газовая |
Тепловая мощность котла | 9-24 кВт |
Обслуживаемая площадь | 240 м2 |
Установка | Настенная |
КПД | 90,5% |
Тип первичного теплообменника | Трубчатый, из нержавеющей стали |
Тип топлива | Природный или сжиженный газ |
Давление газа | 10-25 мбар (природный) 28 мбар (сжиженный) |
Расход газа | 2,58 м3/час (природный) 2,15 кг/час (сжиженный) |
Температура ОВ | 40°-80° |
Температура ГВС | 30°-60° |
Давление в контуре ГВС (макс) | 8 бар |
Давление в отопительной системе (макс) | 3 бар |
Габариты корпуса котла | 440x695x265 мм |
Вес | 28 кг |
Обзор моделей
Многие пользователи поначалу давали негативные отзывы о корейских котлах. Причины – течи в соединениях. Устранять их приходилось, заменяя прокладки – нужно покупать довольно дорогой комплект. Вторая недоработка была связана с запоздалым запуском горелки – теплоноситель успевал остыть больше нужного. Но компания исправила недочеты, сегодня подобных обвинений в адрес «Навьен» практически нет. Бренд выпускает навесные нагреватели трех типов:
- атмосферные;
- конденсационные;
- турбированные.
Потребитель может приобрести газовый котел:
- Одноконтурный или двухконтурный.
- Настенный или напольный. Последние более громоздкие и требуют отдельного помещения.
- С открытой или с закрытой камерой сгорания.
Navien Atmo 24AN и другие
Атмосферный настенный аппарат Navien Atmo, сменил менее удачную модификацию Асе. Может функционировать при крайне низком давлении топлива – 8 мБар, и воды – 0,6 Бар. В серии 4 модели разной мощности – 13, 16, 20, 24 кВт. Теплообменник для отопления – из меди. Для ГВС – из нержавейки. Автоматическое управление. Имеется выносной пульт. Есть защита от замерзания. Технические характеристики:
- 24 кВт.
- Нагрев воды в системе отопления — 80 °С.
- Давление в контуре (максимальное) – 3 Бар.
- КПД – 86%.
- Максимальная температура воды в ГВС — 60 °С.
- Вес – 27 кг.
- Ориентировочная стоимость 26-27 000 рублей.
- Площадь обогрева – 240 м².
Deluxe 24K и другие турбированные модификации
Линейка турбированных модификаций представлена сразу тремя сериями Deluxe (13-40 кВт), Prime и Smart TOK (13-35 кВт). «Навьен Айс Турбо» – устаревшая модель, на замену ей пришли аппараты Делюкс и Прайм. Наддувные нагреватели имеют закрытую топку, а воздух в нее подается принудительно – вентилятором. Производительность вентилятора регулируется контроллером. Чтобы воздух поступал в камеру, организуется коаксиальный дымоход. За счет принудительного нагнетания, турбированные модификации отличаются повышенным КПД.
Более никаких отличий между турбированными и атмосферными версиями нет. Комплектация совершенно аналогичная – расширительная емкость, насос, дополнительный теплообменник.
Серия Prime, как и Deluxe Coaxial имеет закрытую топку и все обычные элементы турбированной модели. Но в Прайм есть дополнительный модуль – погодозависимая автоматика. Характеристики 2-х контурного настенного котла Deluxe 24K:
- КПД – 90,5%.
- 24кВт.
автоподжиг.
- Максимальная площадь обогрева 20 м².
- Расход газа природного — 2,58 м куб/ч.
- Размеры (ШхВхГ) – 440х695х265 мм.
- Вес – 28 кг.
NCN 40KN и другие конденсационные модели
Принцип работы конденсационного нагревателя основан на использовании как прямого, так и скрытого тепла, выделяющегося во время сжигания газа. Это позволяет достигать высоких значений КПД – более 100%. Конденсационные нагреватели представлены моделями Navien NCN и NCB. Их теплообменники – из нержавейки. Комплектация аналогична турбированным версиям. Отличие – функции контроллера расширены. Например, он может программировать работу на следующие семь дней. NCN представлена 4 котлами 21-40 кВт, NCB также 4-мя моделями 24-40 кВт. Воздух подается принудительно – по коаксиальному или раздельному дымоходу. Для примера — характеристики NCN 40KN:
- 40,5 кВт.
- Два контура. Настенная установка.
- Закрытая топка.
- Автоподжиг.
- Весит 38 кг.
- КПД 107,4%.
- Максимальный нагрев воды в ГВС — 65 °C.
LST 30 KG и другие напольные модели
Бренд представляет линейку напольных котлов из четырех серий — LST, LFA, GA, GST мощностью 13-60, 13-40, 11-35 и 35-60 кВт соответственно. Каждый из представленных образцов – универсальный напольный аппарат, способный работать как природном газе, так и на дизтопливе. Напольные версии, ничуть не меньше настенных насыщены автоматикой. Для примера – характеристики LST 30 KG:
- 90% КПД.
- Вес – 45 кг.
- 30 кВт.
- Отапливаемая площадь – 300 м².
- Автоподжиг.
- Энергозависимый.
Газовый котел Навьен корейская модель, адаптированная пол российские условия эксплуатации
Южнокорейская корпорация «Kyung Dong Navien Co» давно присутствует на российском рынке. Ее основная продукция — газовые котлы под одноименным названием. Свою нишу компания давно и крепко удерживает, потому что газовый котел «Навьен» адаптирован под российские условия эксплуатации, у него приемлемая цена, плюс неплохие технические характеристики. Что сегодня предлагает корпорация:
- Отопительные агрегаты настенного и напольного исполнения.
- Одноконтурные и двухконтурные модели.
- С открытой и закрытой камерами сгорания.
- Достаточно широкий выбор по позиции мощности.
Если рассматривать газовые котлы «Navien» в плане правильного выбора, то необходимо сделать их разделение на основе мощности, а соответственно и под размеры отапливаемого здания. И чем меньше производительность газового агрегата, тем меньше отапливаемая им площадь. Отсюда и основное разделение на настенные и напольные конструкции.
Модель Navien Ace
Настенные модели
Именно они стали основной позицией, которая хорошо прижилась в России. Выходя на отечественный рынок, корейские инженеры столкнулись со специфичными проблемами, которые не давали возможность эксплуатировать настенные газовые котлы «Навьен». А это:
- Низкое давление в газовых магистралях, особенно этим отличались трубопроводы, построенные по принципу кооперации. Такие системы встречаются в основном в загородных поселках, где отопительные котлы очень востребованы.
- Нестабильное давление в системе водопровода.
- Все время происходящие перепады в системе электроснабжения.
- Небольшое количество технически подготовленных работников, на которых можно было бы переложить услуги обслуживания и ремонта.
Поэтому корейцы решили в первую очередь зайти на российский рынок с нивелированным под российские условия эксплуатации газовым котлом Navien Ace. Кстати, эта модель до сих пор является одной из самых популярных и востребованных.
Схема турбонадува
Котел Navien Ace
В чем преимущества данной модели, почему она до сих пор так популярна?
- Во-первых, производитель установил в конструкцию агрегата уникальный блок, который следит за напряжением в сети переменного тока. Без помощи стабилизатора этот агрегат спокойно выдерживает падение напряжения до 30%. Он может работать и при стандартном напряжении в 220 вольт, и при 155 в, и при 280 в. Кстати, такие скачки выведут из строя любую другую модель.
- Во-вторых, существует определенный минимальный показатель давления в газовой магистрали, которая считается критичной. Ниже его котлы отопления уже не работают. Так вот для многих этот показатель равен 13 миллибар, а для газового котла Навьен этот показатель равен 4 миллибара. Представляете, какая большая разница. Уже многие котлы отказываются работать, а «корейцу» даже более низкое давление ни почем.
- В-третьих, низкое давление воды в отопительной системе. В этой модели предел составляет 0,1 бар. Соответственно котлы этой марки могут быть использованы и в частном домостроении, и в городских квартирах.
- В-четвертых, есть у этой модели одна очень важная функция, которая отвечает за замерзание теплоносителя. Если температура теплоносителя опускается ниже +5°С, циркуляционный насос, который располагается внутри корпуса отопительного прибора, начинает работать в постоянном режиме. Он прогоняет воду по системе отопления, не давая ей замерзнуть. Это очень интересное решение данной проблемы.
Если рассматривать эту модель с чисто технической стороны, то необходимо отметить, что устройство газового котла «Навьен» достаточно сложное. На рисунке ниже показано, из каких узлов и частей он состоит.
Устройство котла
По сути, это миниатюрная котельная, где есть все: циркуляционный насос, расширительный бак, блок автоматики и всевозможная запорная арматура. Кстати, специалисты жалуются на неадекватную работу автоматической системы. К сожалению, это одно из слабых мест отопительного агрегата, куда можно еще добавить и плохую работу регулятора температуры. Он частенько заедает, поэтому в последних моделях колесико было заменено кнопочной панелью.
Мощность данного вида котлов варьируется в диапазоне 7-40 кВт. Но здесь есть своеобразное разделение, которое определяет конкретную модель. К примеру, газовый котел Navien Ace 16k, у которого мощность варьируется в пределах от 9 до 16 кВт, или Navien Ace 40k с мощностью от 14 до 40 кВт. Но вот что удивительно, все основные технические характеристики газовых котлов Навьен настенного исполнения практически одинаковые, кроме, конечно, расхода топлива и площади обогреваемого здания.
Давайте перечислим некоторые общие технические характеристики.
Navien, Baxi или Protherm
Именно этих двух европейских производителей часто приводят в сравнение не только продавцы, но и сами покупатели. Если говорить обобщенно, то различий между продукцией Baxi и Protherm не так много, зато между ними и Navien разница ощутимая. Все аналогичные газовые котлы Navien как минимум на 10-15% дешевле, комнатными термостатами и программируемыми режимами работы оснащаются лишь некоторые модели Baxi и Protherm, по эффективности преобразования газа в тепловую энергию котлы всех троих производителей похожи. Однако большинства недостатков корейских котлов модели европейских производителей лишены.
Характеристики с технической стороны
На нашем рынке компания Навьен предлагает двухконтурные настенные газовые котлы со следующими характеристиками:
- Камеры сгорания любого типа – как открытого, так и закрытого.
- Диапазон мощности выпускаемых устройств позволяет отопить помещения площадью от 30 до 400 кв. м.
- Двухконтурная модификация дает возможность нагревать воду для системы ГВС.
- Теплообменники изготовлены из нержавеющей стали.
- Для работы котлов могут применяться и сжиженный, и природный газ.
- Количество производимой воды для системы ГВС определяется мощностью устройства. К примеру, устройство в 13 кВт выдает воду в объеме до 11 л за минуту, а при мощности 30 кВт – около 17.
- Электронный блок управления обладает функцией защиты устройства от перепадов напряжения в электросети.
- Большинство моделей отопительных котлов укомплектовано выносным блоком управления, имеющим следующие возможности:
- на дисплей блока выводятся данные об установленных значениях температуры отопительной воды, горячей воды в системе ГВС и воздуха в помещении;
- на дисплей выдается информация о возникших неполадках в работе узлов;
- кнопками на блоке производится включение и выключение котла, выставляется температурный режим;
- встроенный датчик температуры воздуха дает информацию для регулирования газовой горелки.
В комплект поставки на каждый газовый котел Невьен входит инструкция по эксплуатации, в которой подробно описаны правила работы с блоком управления. Там же приведены более подробные технические характеристики устройства.
Компактные модели от Daewoo
В настоящий момент корейские газовые котлы от компании Daewoo представлены не особо широко. Данный производитель пока что ограничился выпуском ограниченной линейки моделей отопительной техники. Несмотря на то, что ассортимент выбора котлов Daewoo не так разнообразен, как хотелось бы, уже сейчас доступны модели, отличающиеся весьма мощными параметрами. Продуктам от этого производителя свойственны следующие характеристики:
Преимущества газовых котлов производства компании Daewoo очевидны. Во-первых, они обладают достаточной мощностью для отопления помещений самых различных площадей – покупатель может выбрать модель, которая эффективно обеспечит теплом, как небольшую квартиру, так и крупный дом. А во-вторых, благодаря своему устройству (в первую очередь, из-за наличия камеры сгорания закрытого типа) котлы Daewoo не занимают много места и очень просты в процессе своей установки, что является их существенным плюсом и аргументом в пользу приобретения агрегатов указанной марки.
Модельный ряд и их характеристики
В настоящее время представленная компания предлагает 3 вида настенных отопительных устройств:
- атмосферные;
- турбированные;
- конденсационные.
Атмосферные газовые котлы Navien
Атмосферные агрегаты, имеющие открытую камеру сгорания, представляет модификация Navien Atmo. Она предназначена для работы в жестких условиях с перепадами газового давления (в диапазоне 8 -17 мбар) и воды в трубопроводе (от 0.6 до 8 Бар). Мощность таких котлов колеблется в диапазоне от 13 до 24 кВт. Теплоноситель может нагреваться до 80°C, а ГВС до 60°C при выработке 10 л в минуту. Для вывода продуктов горения газовые котлы оснащают классическими дымоходами. Контур, работающий на обогрев, изготовлен из меди, теплообменник для подачи горячей воды – из нержавеющей стали.
…
Обратите внимание! В Россию и страны СНГ поставляют только двухконтурные агрегаты, как настенные, так и напольные. Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта
Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%
Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта. Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%.
Турбированные агрегаты Navien
Линейка устройств с закрытой камерой сгорания состоит их 3 серий:
- Prime включает устройства мощностью 13-35 кВт;
- Deluxe состоит из теплогенераторов от 13 до 40 кВт;
- Smart TOK включает модели на 13-35 кВт.
Воздух в закрытую камеру сгорания газового котла подается с улицы принудительно с помощью вентилятора через коаксиальную трубу. Дымоход такого типа имеет компактные габариты и устанавливается проще, чем классический. Благодаря такой системе подачи воздуха, агрегаты с закрытой камерой сгорания выдают высокий КПД=93%.
…
Газовые котлы Navien Deluxe способны выдержать перепады напряжения в электросети ±30 В от номинального 220 В. При этом агрегаты работают без остановок и сбоев, что существенно продлевает их срок службы. Они оснащены системой защиты от замерзания, которая работает следующим образом:
- при остывании теплоносителя до 6°C автоматически включается нагрев до момента, пока его температура не станет 20°C;
- если вода в отопительном контуре охлаждается до 9°C, запускается циркуляционный насос, который заставляет жидкость циркулировать в системе.
Обратите внимание! Газовые котлы, которые имеют в комплекте коаксиальную трубу, маркируют Deluxe Coaxial. Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице

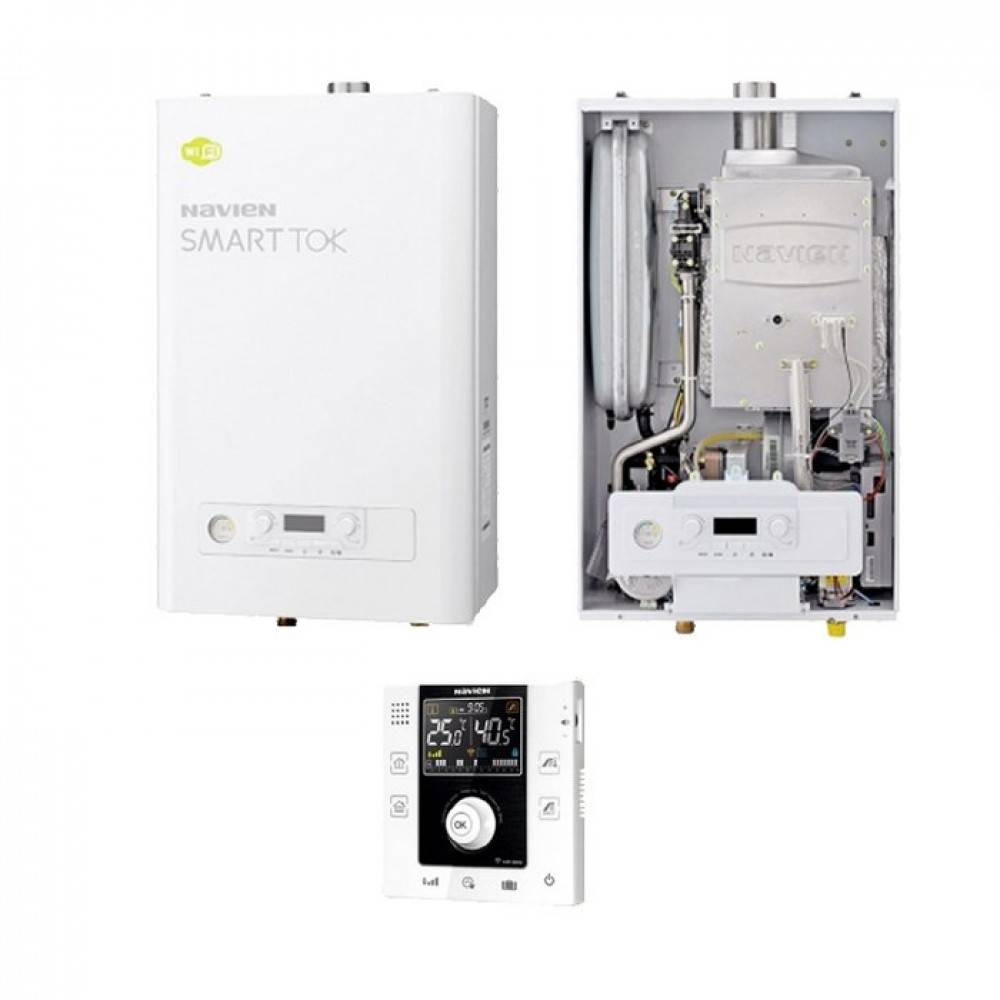

Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне
Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице. Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне.
Конденсационные котлы
Конденсационные настенные газовые котлы Navien представлены серией NCN и NCB. Их КПД значительно выше за счет использования тепла из конденсата и составляет 99-108%. Теплообменники агрегатов выполнены из нержавеющей стали.
Комплектация конденсационных котлов аналогична турбированным, но контроллер имеет увеличенное число функций, например, возможность установки определенного климата в помещении на неделю вперед.
В серию Navien NCN входят 4 агрегата мощностью от 22 до 40 кВт, а в Navien NCB – 4 котла от 24 до 40 кВт.
В конденсационных котлах ГВС нагревается до 65°C, а теплоноситель – до 90°С. Представленные отопительные устройства могут выдержать давление воды до 10 Бар. Подача воздуха происходит как при помощи коаксиального, так и обычного дымохода. Но не стоит забывать, что во втором случае газовый котел будет забирать воздух из помещения и потребует устройства отдельной топочной.
Обратите внимание! Все запчасти для настенных газовых котлов navien производит только данная компания, в отличие от европейских теплогенераторов, у которых комплектующие имеют разных производителей.
