Горелка Бабингтона на отработанном масле: чертежи и принцип работы

Горелка на отработке своими руками: принцип работы

Если просмотреть фото, рисунки и чертежи, становится очевидно, что вторичное масло на криволинейной поверхности образует тонкую пленку. Через паз под небольшим давлением газ или воздух подается в емкость. Масло после прогревания распыляется этим воздушным потоком, обеспечивая качественное воспламенение.

Именно этот способ воспламенения стал основой для изобретений, получивших распространение в самодельных аппаратах и капельных горелках на отработанном масле, выпускаемых в заводских условиях. Отработанное масло – это, по сути, бесплатное топливо, отслужившая суспензия. Поэтому оно считается более выгодным на фоне других источников тепла:

Горелку на отработанном масле возможно сделать своими руками

  • твердого топлива и брикетов для самодельной пеллетной горелки;
  • бензина и солярки;
  • электроэнергии;
  • природного газа;
  • керосина;
  • мазута.

Первые аппараты на керосине, дизтопливе и масле сильно коптили, выделяли неприятный запах. Позже предложили бензиновую горелку своими руками и аппараты на другом горючем сырье, но велись активные поиски бюджетного топлива. Масло оказалось подходящим источником тепла, но копоть и запах сводили на нет все достоинства. Поэтому все усилия изобретателей ушли на устранение указанных недостатков горелки для котлов на отработанном масле. Этому должны были способствовать полноценное сжигание, прогревание и фильтрация загрязненного топлива.

Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи

Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:

Чертеж горелки на отработанном масле по Бабингтону

  • резервуар с отработанным маслом;
  • поддон для отработки;
  • трубка для подведения топлива;
  • небольшой топливный насос для подачи порций масла;
  • полусфера для распыления с небольшим отверстием;
  • камера для подогрева с нагревательным элементом (может отсутствовать).

Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.

Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.

Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств

Особенности конструкции

В основе конструкции полусфера (шар) по которой сверху вниз течет широким потоком топливо. В полусфере имеется очень узкое отверстие, через которое подается воздушная струя. Воздух распыляет на своем пути масло, образуя поток мелкодисперсное смеси , которая поджигается и благополучно сгорает.

Воздух в полусферу подается под небольшим давлением (до 0,5 атм) компрессором, а масло стекает  из трубки — выравнивателя давления (один и тот же уровень с переливом).  Но вязкость масла должна быть не высокой и стабилизированной. Для этого оно разогревается в медной трубке, которая обвивает в 2 – 3 витка горелку, что стабилизирует толщину потока на полусфере, а значит и мощность горения.

Производительность (мощность), фактически определяется площадью отверстия в полусфере и толщиной потока масла (его вязкостью), т.е. объемом масла которое распылит воздушная струя в единицу времени. Не распыленное масло стекает обратно в бак с насосом или в отстойник, в зависимости от конструкции.

И еще важный момент который иногда забывают: в сопле горелки делаются  отверстия (желательно регулируемые), по которым затягивается вторичный воздух, с которым и происходит полное сгорание.

Это интересно: Водяное отопление частного дома своими руками, схемы конструкций

Преимущества горелки Бабингтона

У такой конструкции довольно много преимуществ. Самое главное – нет необходимости предварительно очищать отработанное масло. Ведь вы понимаете, что в отработке может содержаться очень большое количество примесей. Собственно, поэтому у масла такой специфический черный цвет. Также нельзя обойти стороной и второе преимущество – простоту изготовления. И если вы умеете работать с инструментами, то без труда сделаете эффективный и простой источник тепла на дешевом топливе.

Испарительные горелки на отработанном масле нуждаются в дополнительном источнике тепла. Поэтому приходится ставить ТЭНы, которые потребляют большое количество электроэнергии. Либо же можно усложнить конструкцию, чтобы масло подогревалось и образовывались легковоспламеняющиеся фракции. Что касается схемы Бабингтона, то она очень простая – без испарения обойтись еще можно, вот только компрессор обязательно использовать. Это вариант конструкции с облегченным распылением топлива.

Особенности изготовления своими руками горелки на жидком топливе


Горелка Бабингтона Ее внутренний размер составляет один дюйм, а стенка достаточно толстая. Нижний отрезок необходим для подачи масляно-воздушной взвеси в отделение, где и происходит горение. Верхний отрезок применяют в качестве раструба горелки. Из него выделяется факел пламени с высокой температурой. Для обеспечения потока воздуха, который нагнетается в печь для образования факела, используют простой бытовой пылесос с большой мощностью.

Изготовить горелку своими руками достаточно просто. Для этого вам понадобится аппарат для сварки, при помощи которого соединяют детали, а также болгарка и токарный станок.

Изготовление начинают с корпуса. Для этого необходимо найти пустой газовый баллон подходящего размера. Затем удалить заливное отверстие и с помощью шаблона сделать разметку крепежей труб. После чего электродрелью высверлить их по внутренней части контура. Для этого необходимо применить сверло в виде спирали. С высокой степенью аккуратности при помощи зубила или болгарки нужно удалить перемычки между отверстиями. Для того чтобы отверстия для посадки труб были правильной формы, необходимо расточить их с помощью круглого напильника вручную. А также это можно сделать фрезой, поместив ее в электрическую дрель. При работе с металлом необходимо соблюдать правила техники безопасности.

В отверстия нужного размера вставляют трубы и приваривают. Трубы заранее отмеряют и отпиливают болгаркой. В нижней половине трубы делают отверстие и приваривают гайку М16. Это отверстие необходимо для крепления форсунки для масла.

Принцип подачи отработки в саму горелку

Масляную форсунку изготавливают на токарном станке. За основание используют стержень, который имеет гладкий хвостовик. Он потребуется при креплении шланга для подвода масла. Если предусматривается гибкая подводка, то необходимо на этой части нарезать резьбу. На большей части длины стержня делают метрическую резьбу. Диаметр трубы составляет 16 мм. Практически во всю длину форсунки просверливают отверстие. Оно встречается с поперечной деталью, установленной внизу, диаметр которой составляет 3 мм. Если вы владеете токарными навыками, то эту деталь просто сделать своими руками. А если же нет, то ее можно заказать у профессионала.

Принцип действия форсунки основан на стекании отработки вязкой консистенции из отверстия, которое просверлено в поперечной детали, и захватывании ее потоком воздуха. При этом процессе топливо разбивается на маленькие капельки. Возгорание их протекает гораздо легче.

Регулирование потока воздуха


Делаем печь на отработке От интенсивности потока воздуха зависит сила огненного факела. В основе системы регулировки лежит чашка из стали. Она имеет полукруглое дно и отверстие определенного диаметра. Эту достаточно простую деталь можно также сделать на токарном станке. Для точного выполнения дна в виде полусферы нужно применить резцы, ну и, конечно, изготавливать ее должен ее токарь с высокой квалификацией.

Регулировка потока воздуха осуществляется шторкой круглой формы. Она закрепляется на Г-образной оси при помощи винта М4.

Для прочного присоединения выходного патрубка, на который надевается шланг, и работы задвижки для воздуха, используют переходник, который по своей длине имеет прорезь.

Во время поджога доступ в камеру отработки обеспечивает крышка с достаточно большим весом. Ее устанавливают на приваренных заранее навесах на горловине корпуса. Если деталь использовать не такую массивную деталь, то возможно самопроизвольное открытие приспособления при работе. Если все этапы при сборке горелки были выполнены правильно, то ее работа сопровождается ровным пламенем фиолетового цвета, которое возникает при сгорании масляно-воздушной смеси в корпусе приспособления.

При работе с горелкой на жидком топливе необходимо соблюдать правила пожарной безопасности. Место крепления самой форсунки и шланга, по которому поступает топливо в жидком виде, необходимо защитить экраном из стали. Он будет предохранять от возгорания отработанное масло при нарушении герметичности.

Принцип функционирования горелки

Горелка работает благодаря распылению топлива струёй находящегося под высоким давлением воздуха. Топливо стекает по сферической поверхности, в которой просверлено небольшое отверстие. Внутри сферы находится трубка, по которой под давлением поступает воздух. Он вырывается через узкое отверстие, отрывает часть топлива и распыляет его, образуя факел конической формы.

Остальное же топливо попадает самотёком в специальный отстойник, который находится под сферой. Затем оно может вернуться в основной резервуар.

Некоторые считают принцип действия горелки схожим с принципом действия паяльной лампы, однако между ними имеется существенное отличие.

Принцип работы горелки на отработке

В паяльной лампе воздух вытесняет топливо, но не смешивается с ним. А в горелке Бабингтона струя воздуха проходит прямо сквозь поток топлива, образуя конус распыляющегося аэрозоля. Это обеспечивает лучший контакт мелких капель с кислородом воздуха и позволяет топливу более эффективно сгорать. Именно поэтому стало возможным сжигание масел, в то время как в паяльной лампе используется бензин.

Работа горелки

В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей. Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно

Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух

Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.

Как пользоваться?

Перед тем как начать использование горелки, нужно внимательно прочитать инструкцию и рекомендации производителя. Отличительная черта подобного оборудования в том, что его можно использовать исключительно на открытой местности.

Если же нужно эксплуатировать бензиновую горелку в непроветриваемом помещении, включить ее можно на короткий промежуток времени, а потом следует провести тщательное проветривание.

Для того чтобы обеспечить максимальную безопасность при использовании прибора, нужно четко следовать инструкции по эксплуатации. В противном случае может произойти возгорание или взрыв.

Читайте Флисовый костюм для рыбалки

Разберем процесс использования бензиновой горелки.

Прежде всего необходимо заправить оборудование при помощи соответствующего топлива. Лучше всего использовать качественный бензин, чтобы устройство не вышло из строя, и не было никаких проблем. Ни в коем случае нельзя заполнять бак полностью – достаточно будет заливки на 3/4. Остальное пространство необходимо для того, чтобы во время работы создавалось давление. Создание давления с применением особого нагнетающего насоса, который обычно включен в комплект с аппаратом. Для этого достаточно будет 10 накачиваний. После того как необходимое давление создалось, нужно будет налить топливо в ванночку. Идеальным вариантом считается спирт, так как он не производит много копоти. После поджига в горелке создастся разогрев испарителя. Теперь можно открыть игольчатый клапан

На данном этапе обязательно обращаем внимание на топливо, которое должно быть газообразным. Внимательно следите за тем, чтобы здесь не было никаких капель. При их обнаружении процесс разогрева нужно будет провести снова

В процессе проведения работ в обязательном порядке нужно следить за факелом, увеличивая или уменьшая его мощность, используя для этого запорный клапан. Если работа горелки не может похвастаться стабильностью, или постоянно наблюдается затухание, то следует почистить форсунки особой иглой. После окончания работ нужно потушить факел. Для этого достаточно просто закрыть вентиль

При их обнаружении процесс разогрева нужно будет провести снова. В процессе проведения работ в обязательном порядке нужно следить за факелом, увеличивая или уменьшая его мощность, используя для этого запорный клапан. Если работа горелки не может похвастаться стабильностью, или постоянно наблюдается затухание, то следует почистить форсунки особой иглой. После окончания работ нужно потушить факел. Для этого достаточно просто закрыть вентиль.

Для того чтобы обеспечить максимальный уровень безопасности в процессе эксплуатации оборудования, стоит придерживаться правил техники безопасности.

  • Ни в коем случае нельзя продолжать использование бензиновой горелки при обнаружении утечки топлива.
  • Не рекомендуется использование топлива, которое по своим качественным свойствам отличается от рекомендованного производителем.
  • Нельзя использовать горелку длительное время. Это может стать причиной сильного нагрева баллона и его взрыва.
  • Перед началом эксплуатации каждый раз стоит проверять целостность предохранительного клапана. При обнаружении проблем лучше не включать оборудование.
  • Лучше воздержаться от применения бензиновой горелки в непроветриваемом помещении.

Разновидности горелок и сфера их применения

Горелки — это уникальная, полностью укомплектованная система, подходящая для паровых и водогрейный котлов, парогенераторов большинства производителей.

Горелки можно подразделить на несколько видов:

  • Осветительные.
  • Сварочные.
  • Нагревательные.

По используемому топливу они могут быть:

  • Газовые.
  • Жидкотопливные.
  • Комбинированные.

Горелки классифицируются по регулированию в работе с котлом:

  • Модулируемые горелки.
  • Одноступенчатые горелки.
  • Двухступенчатые горелки.

Горелки применяются:

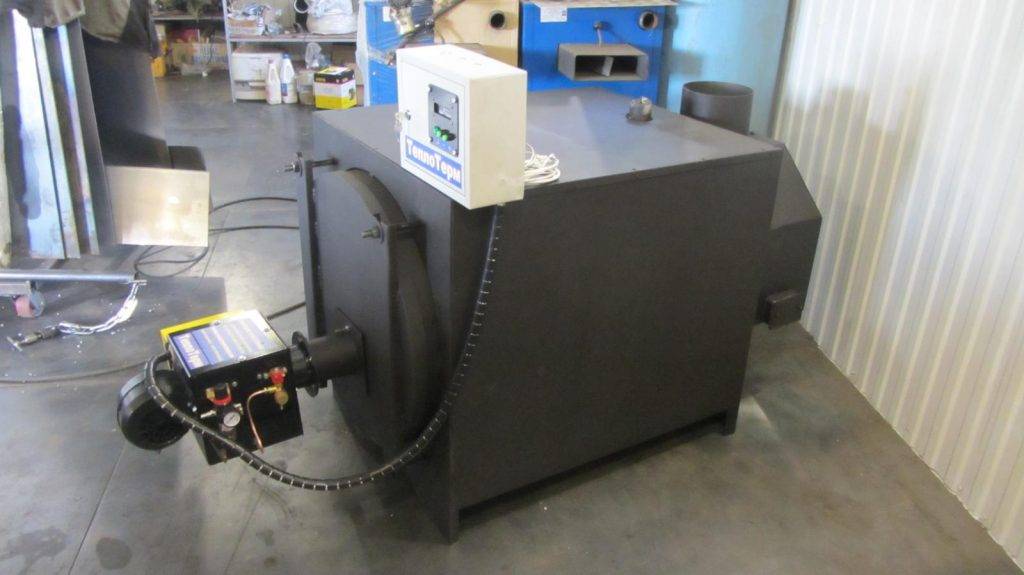

  • для нагрева воды в бойлерах;
  • для водяного отопления СТО;
  • для водяного отопления складов;
  • для водяного отопления дома;
  • для водяного отопления дачи;
  • для обогрева теплиц;
  • для нагрева воздуха в бане;
  • для нагрева воздуха в сушке;
  • для получения пара;
  • для сушки песка;
  • для сушки глинозема;
  • для обжига керамических изделий;
  • для обжига кирпича;
  • для плавления алюминия;
  • для сушки титановой губки;
  • и еще во многих узлах.

Список источников

  • clubpechnikov.ru
  • stankiexpert.ru
  • cotlix.com
  • bestpechi.ru
  • www.syl.ru
  • gidpopechkam.ru
  • gidotopleniya.ru
  • funer.ru
  • otoplenie-pro.com
  • remoo.ru

Горелка Бабингтона своими руками

Достойной альтернативой магазинным горелкам будет изготовление горелки на отработанном масле своими руками. Для начала требуется определиться с типом устройства. Эжекционные схемы сложны для домашнего производства, а испарительные обладают ограниченной сферой применения. Значит, оптимальным вариантом будет устройство Бабингтона, которое изначально предназначалось для работы на дизельном горючем.

Ключевой принцип действия этой горелки в том, что струя сжатого воздуха подается прямо через слой отработки. Также в устройстве не предусмотрены узкие места, способные забиться грязью. Для создания узлов горелки понадобятся такие материалы:

  • Топливный узел — бак с наличием ТЭНа мощностью до 1 кВт из нержавеющего металла. Отстойник с трубой, сгон с дюймовой резьбой и переходником 2/1 дюйм для слива лишнего отработанного масла в бак. Медная трубка с диаметром 1 см и толщиной до 0,15 см. Маслонасос с электродвигателем, оборудованный масляным фильтром с крупной сеткой (можно снять с автомобиля, либо мотоцикла).
  • Пневматический узел — компрессор с допустимым давлением 2-4 атм., трубка для воздушной струи диаметром 1-1,5 см.
  • Камера смешивания топлива с воздухом — пустой металлический шар, либо полусфера с достаточной толщиной для отверстия в 0,3мм (гайка с заглушкой, дверная ручка из латуни и т.д.).
  • Сопло, направляющее пламя в нужную сторону. Длинна 20-40 см, внешняя резьба диаметром 2 дюйма.
  • Соединительные части (фитинги) и переходные части (переходники) позволяющие собрать всю узлы в единую горелку.

Подготовка модулей горелки к сборке

Роль ключевой детали отводится полусфере, в которой происходит смешивание отработанного масла с кислородом. В ней нужно просверлить отверстие, влияющее на мощность будущей горелки. Для отопительного котла 15 кВт подойдет форсунка с единственным отверстием в 0,2 мм. Большей мощности горелки можно добиться 3-4 отверстиями 0,1-0,25 мм, с обязательным расстоянием в 0,8-1 см (так факелы с каждого отверстия не будут гасить друг друга). Одно отверстие в четверть сантиметра потребляет 2 л отработанного масла за час работы.

Топливный бак выполняется из стойкого к коррозиям металла, как и отстойник для горючего. Последний оборудуется трубкой, по которой отработанное масло поступает обратно в бак. В нижней части отстойника делают заглушку для слива грязного остатка. В бак встраивается ТЭН, оборудованный регулятором, который будет его отключать при 70°С.

Роль корпуса играет крестовина или тройник, к которым монтируется сопло и переходники. Вверху подача масла, сзади подача сжатого воздуха, внизу переходник под слив излишков топлива. Роль переходников играют заглушки с отверстиями для трубок подачи воздуха и масла.

Двигатель насоса для подачи отработки подключается к сети с напряжением 220В. Масло (отработка) из бака поступает по медной трубке, с одной стороны, трижды обмотанной вокруг сопла, а с другой заведенной в бак через масляный фильтр.

Трубку для воздуха крепят к полусфере с просверленной форсункой и устанавливают переходник-заглушку. Сама полусфера располагается таким образом, чтобы горючее из медной топливной трубки полностью покрывало форсунку, а остатки стекали в отстойник. Компрессор воздуховода также подключается к бытовой сети.

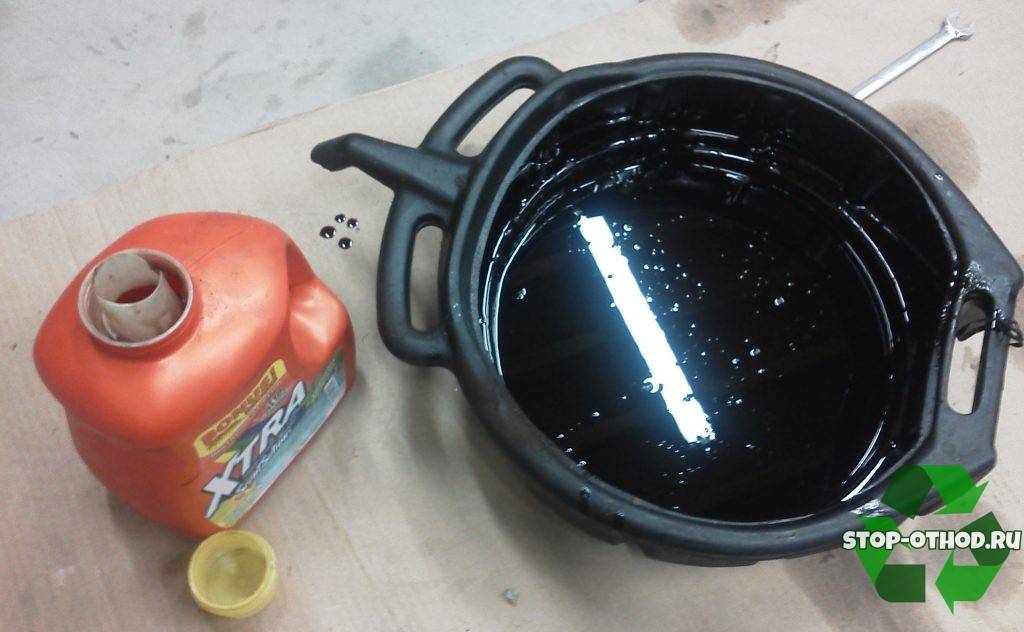

Подготовка горючего для горелки

Устройство, работающее на отработанном масле, потребляет любой вид отработки. Моторные масла с большой водностью перед заливкой смешиваются с дизельным топливом (либо чистым маслом). Отработку с умеренным загрязнением можно заливать сразу.

Пищевые масла желательно отстоять перед использованием, затем слить остаток. Мазут и вязкие ГСМ требуется прогреть до 70-80°С. Для большей эффективности в синтетические и минеральные масла при заливке добавляют 10% дизтоплива.

Техника безопасности

  • В помещении, где используется устройство, обязательно наличие огнетушителей.
  • Если пол и стены помещения изготовлены из горючего материала, их обшивают асбестом или металлом.
  • Горючее хранится на расстоянии, недостаточном для воспламенения от работы горелки.
  • Маслянистые подтеки вовремя удаляются.
  • Работающую горелку нельзя оставлять без надзора.

Горелка Бабингтона — это надежное устройство, обладающее повышенным сроком эксплуатации и призванное принести экономию владельцу.

Пошаговое руководство

Шаг первый – сверлим отверстие в сфере. Сделать это с помощью обычных инструментов не получится, ведь диаметр отверстия должен быть от 0,1 до 0,3 мм. Нужно специальное сверло и специальный патрон. Если есть сверло диаметром 0,1 мм, а мощности такой горелки недостаточно, можно сделать два или три отверстия. Сверлятся такие отверстия на больших оборотах.

Когда сфера будет иметь отверстие, её прикрепляют к трубке подачи воздуха. Затем устанавливают конструкцию внутрь тройника. На выходе трубки из корпуса делается резиновая заглушка, нужная для того, чтобы находящийся под давлением воздух не вырывался наружу. В заглушке сверлят отверстие, сквозь которое и будет проходить трубка.


Горелка на отработанном масле

Сверху к тройнику припаивают штуцер, через который будет подаваться топливо. К штуцеру присоединяется медный топливопровод. Разумеется, сфера внутри корпуса должна быть установлена таким образом, чтобы топливо из топливопровода попадало на неё.

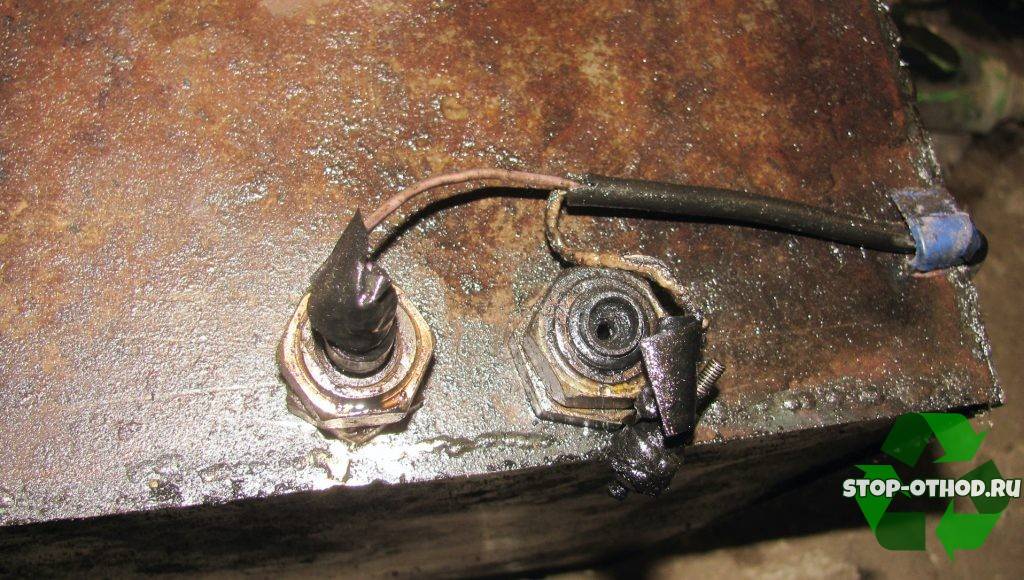

Следующий шаг – принятие мер для разогрева топлива. Для этого в бак устанавливается ТЭН, который будет осуществлять первичный нагрев и предупреждать загустевание при низких температурах воздуха. Медную трубку топливопровода изгибают спиралью вокруг сопла, чтобы масло нагревалось ещё сильнее.

При монтаже сначала прикручивают сопло, потом на него надевают уже скрученную трубку топливопровода, потом подключают к штуцеру. Нижний выход из тройника предназначен для дренажа остатка топлива. Бак-отстойник можно расположить прямо под ним, но лучше отнести его немного в сторону, подальше от пламени.

Пеллеты – это отходы деревообрабатывающего производства. Пеллетная горелка своими руками – принцип работы и рекомендации по изготовлению.

Пошаговая инструкция по утеплению пола в частном доме представлена здесь.

Начинаем самостоятельное изготовление

  • сварочный аппарат;
  • болгарка;
  • токарный станок.

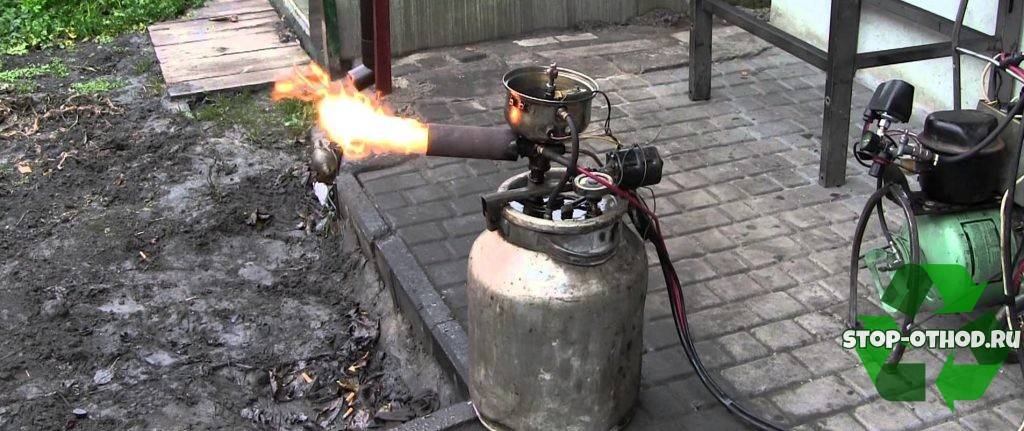

С виду горелка похожа на маленький опустошенный баллон газа, с верхней и нижней сторон которой приварены противоположно направленные стальные отрезки труб. Размер изнутри горелки составляет всего 1 дюйм (2,54 см), а её стены довольно большие.

Отрезок трубы внизу требуется, чтобы подавать масло и воздух в ту часть, где образуется горение. Короткая труба сверху используется в качестве раструба горелки, из которого будет извергаться пламя.

Совет мастера: чтобы задать поток воздуха, поступающего в печь, может использоваться обычный бытовой пылесос высокой мощности.

Достоинства и недостатки горелки на жидком топливе

Это оборудование имеет массу достоинств, основными из которых являются:

  • Простота изготовления своими руками и эксплуатации.
  • Широкое распространение чертежей для изготовления приспособления.
  • Дешевизна отработанного масла, применяемого в качестве топлива. Данные приборы отлично подходят транспортным организациям и компаниям, где отработки очень много. Таким образом можно утилизировать отработку и произвести отопление помещений.
  • Эффективность и функциональность устройств.
  • Мобильность приспособления.

Несмотря на перечисленные достоинства, горелка имеет и недостаток. Она достаточно требовательна к качеству отработанного масла.

Рекомендации по изготовлению

Есть несколько полезных рекомендаций, которые помогут в изготовлении горелки:

  • Отверстие должно быть ровно по центру сферы, и ось его должна совпадать с осью воздуховода. В противном случае факел будет бить в сторону, а это создаёт дополнительную опасность.
  • Вместо сверления отверстия можно взять уже готовый жиклёр. Для этого обычным сверлом сверлится отверстие чуть меньше наружного диаметра жиклёра, потом оно дорабатывается вручную, и жиклёр просто забивается внутрь.
  • Если отверстий больше одного, расстояние между ними не должно быть меньше 7 мм.
  • Для розжига нужно сделать отверстие сбоку сопла.
  • В простейшем случае топливо должно подаваться на горелку самотёком, однако можно использовать и топливный насос.
  • С нагнетанием воздуха может справиться даже маломощный компрессор (например, от холодильника). Рабочее давление внутри сферы не превышает 4 Бар (4* 105 Па).

Не обязательно использовать в конструкции ТЭН. При запуске горелки для предварительного разогрева масла можно использовать пропановую горелку, горячую воду или даже старую кофеварку.

О переделке паяльной лампы на отработку

Некоторые домашние мастера, изучив принцип работы горелки Бабингтона, пытаются переделать под сжигание отработанного масла обычную паяльную лампу. Цель – удешевление и упрощение изготовления, ведь процессы в этих двух устройствах якобы схожи. Такое мнение ошибочно, так как паяльная лампа функционирует иначе, нежели описанная здесь самодельная горелка.

В лампе воздух нагнетается в бачок с бензином с одной целью – вытолкнуть его и подать к форсунке. При этом горючее проходит стадию нагрева и испарения. Форсунка подает в зону сжигания уже пары бензина, жидкость там можно наблюдать только на стадии розжига, когда «голова» паяльной лампы еще не прогрелась. Отработанное же масло испарить не удастся и форсунка будет подавать его в виде крупных капель, что не способствует нормальному горению. Да и сечение жиклера быстро засорится от различных примесей.

Переделка оборудования

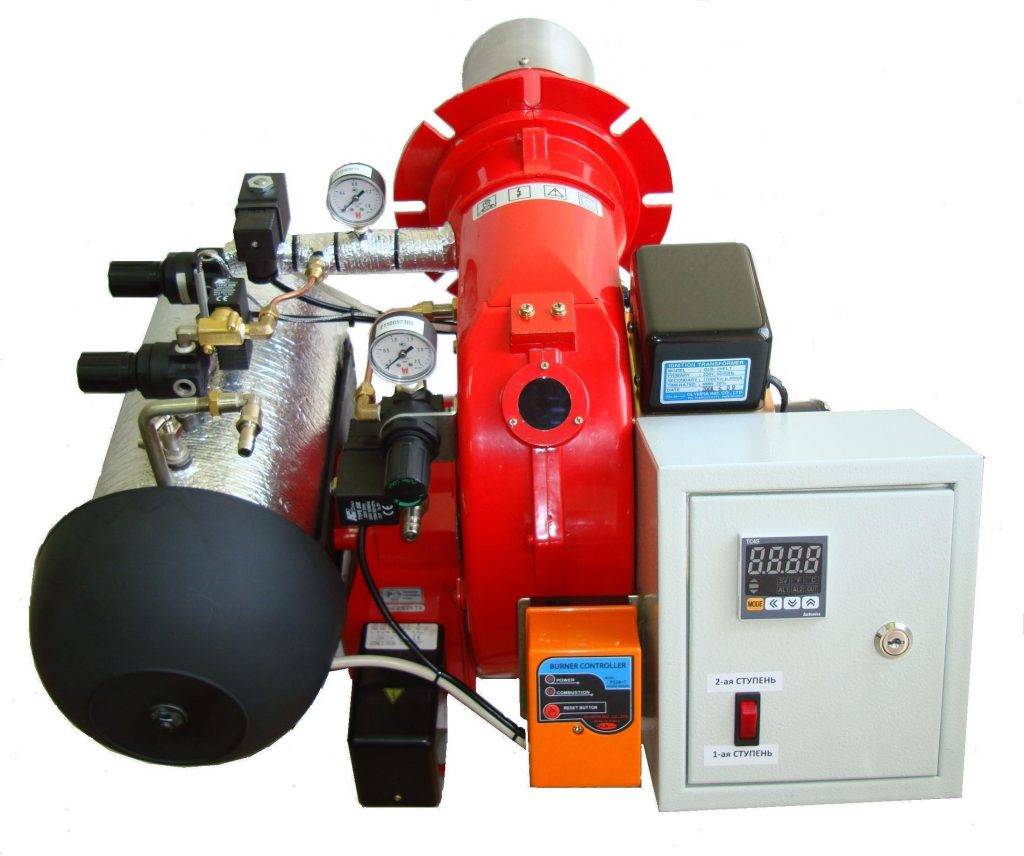

Из покупных образцов мы можем выделить простую и надежную горелку на отработанном масле Гном. Ее мощность варьируется в широких пределах, топливо здесь распыляется посредством сжатого воздуха. Цена самой маломощной модели составляет от 50000 рублей.

Горелка на отработке из паяльной лампы – тоже не самый лучший вариант. Достаточно вспомнить, как работает паяльная лампа. В нее заливается бензин, который подается в форсунку под вытесняющим давлением воздуха. Сама форсунка предварительно разогревается, так как топливо должно сгорать в испаренном состоянии. Так как бензин является высокоочищенным видом топлива, то он спокойно проходит через форсунку, не забивая ее примесями.

Использование горелки на отработке сопряжено с постоянным риском возгорания, поэтому наличие в котельной огнетушителя – строго обязательно!

В случае с отработанным маслом все гораздо сложнее – оно содержит в себе мельчайшие частицы металла, продукты сгорания бензина, сам бензин, различные фракции разложившегося масла и многие другие загрязнения. Форсунка в паяльной лампе загрязнится очень и очень быстро. Есть некоторые способы модернизация форсунки, но они себя не оправдывают. Поэтому далее мы рассмотрим, как сделать горелку Бабингтона своими руками и избавить себя от сложностей и больших затрат.

Принцип действия горелок на отработанном масле

Жидкотопливные горелки еще называют форсунками. Их работа основана на принципе инжекции. То есть, создается сильный поток воздуха через форсунку и в трубопроводе подачи топлива образуется разрежение, за счет которого осуществляется поступление масла в камеру сгорания и смешивание его с воздухом.

Эффективное сжигание любого жидкого топлива зависит от интенсивности его распыления. А эффективность распыления зависит от специальной конструкции форсунки и силы напора сжатого воздуха.

Подготовка топлива

Перед тем, как попасть в горелку, топливо проходит фильтрацию в топливном фильтре и предварительный подогрев в специальной камере. Это необходимо для уменьшения вязкости масла. Для сжигания отработки предварительный нагрев составляет 80-900С. Контроль температуры предварительного нагрева топлива осуществляется в автоматическом режиме.

Дизельное топливо не нуждается в предварительном подогреве, так как имеет достаточную текучесть.

Подача топлива

Топливо из бака откачивается топливным насосом. Его забор осуществляется с поверхности зеркала горючей жидкости. Это связано с тем, что отработка может иметь механические примеси или воду, которые оседают на дне бака.

Процесс горения

Для поддержания процесса горения необходимо наличие определенного количества кислорода в камере сгорания. Тот воздух, который применяется для разрежения и подачи топлива, называется первичным, и он поддерживает процесс горения, но этого недостаточно.

Дополнительным вентилятором осуществляется подача вторичного воздуха. Интенсивность работы вентилятора регулируется с помощью заслонки и участвует в работе системы автоматики.

Розжиг топлива

Для осуществления автоматического розжига жидкотопливного котла применяется трансформатор розжига и электроды. Топливо смешивается со струей воздуха и распыляется на мелкие капельки. После чего подается в камеру сгорания и под действием высокой температуры воспламеняется.

Как сделать горелку на отработке своими руками?

Идея использования отработанного машинного масла в качестве топлива для горелки не нова. В интернете существует множество различных схем по изготовлению такого приспособления. И популярность таких изделий только растет. Оно и понятно, ведь такое устройство будет весьма полезно в быту, отоплении дачного домика или хозяйственного помещения.

К тому же, оно обладает целым рядом плюсов:

  1. Большинство предлагаемых схем просты, и любой человек, обладающий минимумом необходимых навыков и инструментов способен его собрать.
  2. Топливо для этой горелки является весьма доступным. Его можно, в основном найти в автомастерских, где его просто переизбыток. Таким образом, отработанное масло можно получить бесплатно или за минимальную сумму.
  3. Часто возникает вопрос с утилизацией отработанного масла, а такая горелка поможет утилизировать его без вреда окружающей среде.
  4. Это приспособление многофункционально и может использоваться как обычная горелка или система отопления на жидком топливе.
  5. Подобное устройство, как правило, является мобильным, так как имеет небольшой вес и размеры.
  6. Эта горелка универсальна по виду используемого топлива. По сути, она может работать на любом горючем виде топлива, будь то отработанное машинное масло, бензин, керосин или любое другое.

Среди множества схем одна является наиболее интересной в плане простоты, функциональности и неприхотливости. Такой чудо-агрегат называется горелкой Бабингтона. Она названа в честь своего создателя и ее устройство долгое время было недоступно из-за патента. Но время патента истекло и теперь каждый желающий может воплотить схему в жизнь.

Принцип ее работы весьма прост и включает в себя следующие этапы и части:

  1. Заранее разогретое топливо попадает на сферу, растекаясь по ней равномерно, образуя тонкую пленку.
  2. К самой сфере подведен компрессор, нагнетающий воздух. В сфере сделано очень малое отверстие, диаметром 0,1-0,3 мм. Через это отверстие из сферы выходит воздух под давлением. Проходя через топливо, воздух рассеивает его, образуя подобие аэрозоли.
  3. Далее эта струя поджигается и получается горящий факел.
  4. Остальная часть неиспользуемой отработки стекает в отстойник и может использоваться вторично.
  5. Для того, чтобы неиспользованное отработанное масло вновь автоматически поступало на сферу, необходимо к системе подключить насос, который и будет подавать топливо из отстойника.

Предварительный нагрев топлива решает сразу 2 проблемы:

  1. Увеличение текучести. Разогретое отработанное масло растекается лучше по поверхности сферы и при этом распыляется намного проще подаваемым воздухом.
  2. Облегчает процесс поджигания факела. При этом, не только проще выполнить, так сказать, запуск устройства, но и повышается КПД.

Преимуществами такой схемы можно назвать:

  1. Универсальность по использованию топлива. Такая горелка практически не зависит от степени загрязненности жидкого энергоносителя.
  2. Нет необходимости в фильтрации. Благодаря тому, что в системе нет узких проходов, кроме отверстия для воздуха она не нуждается в фильтрации в отличие от заводских аналогов.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
