Выпуск унитаза: инструкции и подключение- Обзор +Видео

Установка унитаза с выпуском другого типа

Если в помещении имеется сантехника с вертикальным выпуском, при необходимости ее можно заменить на изделие с горизонтальным и косым типом, но стоит учитывать, что ее расположение будет изменено.

Для выполнения данной задачи потребуется канализационная гофрированная труба, оснащенная уплотнительными манжетами.

Сантехника фиксируется штатным крепежом, при этом расстояние между канализационной трубой и выпуском должно быть минимальным. Гофра, покрытая слоем герметика, вставляется в раструб. Другая часть гофрированной трубы устанавливается на выпуске, также обработанном герметиком.

Гофра должна иметь одинаковый уклон к раструбу по всей части, при этом должны отсутствовать складки и неровности.

Самостоятельный монтаж сантехники «по шагам»

Унитазу для нормальной работы нужна ровная, облицованная или специально подготовленная поверхность стен и пола.

Сначала слив унитаза при помощи гофры соединяем с отводом канализационной трубы-стояка. Также можно использовать жесткий патрубок. Лучший вариант – если слив унитаза входит в стояк без удлинительных гофр и пр. Для уплотнения слива применяем кольцо с резиновой каймой

Важно учесть, что резина не терпит на своей поверхности цемента и подобных обмазок. А вот герметик вполне подойдет.

Для ввода воды нужен гибкий достаточно длинный шланг, соединяющий кран, который подает жидкость из водопровода с бачком вашей сантехники
Обратите внимание на оба входных диаметра, чтобы подобрать шланг с двумя подходящими креплениями

Очевидно, что на трубу диаметром На 1/8” никак не навернуть резьбу 3/4”.

Если слив надежно соединен, можно начинать закрепление сантехники.

Закрепляем на полу: 3 типа крепежа

  1. Первый вариант для напольной установки – это анкеры, вмурованные в стяжку. Во время заливки пола на месте, где будет расположен унитаз и его крепления, закрепляют длинные анкера. После того, как высохнет стяжка и будет проведена отделка пола, на анкера крепят унитаз. Это самый сложный способ крепления, так как сложно установить анкера настолько ровно, чтобы унитаз встал на них без проблем. Часто бывает, что неопытные строители выбирают слишком короткие анкера, на которые потом не получается накрутить гайки. Вмурованный в пол анкер должен быть минимум на 7 см выше финишной поверхности, чтобы прикрутить к нему унитаз. Под все гайки обязательны прокладки, чтобы поверхность унитаза не растрескалась.
  2. Второй вариант надежного закрепления унитаза на поверхности при капремонте туалета – это установка на деревянную основу. Главное, чтобы доска строго совпадала с размером основания унитаза. При заливке пола доску подготавливают, забивая в нее гвозди. Затем ее укладывают в раствор гвоздями вниз. После высыхания стяжки и отделки помещения, унитаз, предварительно посаженный на слой эпоксидной смолы, прикручивается к доске с помощью обычных шурупов. Под них также нужны резиновые или полимерные прокладки.

  3. Крепление к полу, когда анкеры и доска не предусмотрены. Для установки сантехники на готовую поверхность, скажем, на кафель, удобно использовать дюбеля. Унитаз ставится на место, где его нужно установить. На полу размечаются точки его крепления. Затем их нужно просверлить достаточно глубоко, но, не задев гидроизолирующий слой в стяжке. Перед установкой унитаза нужно увеличить надежность установки эпоксидной смолой / герметиком. Хорошо бы влить  по капле герметика и в просверленные для шурупов отверстия. На подушке из «эпоксидки» унитаз будет стоять как влитой. Прокладки под шурупы также нужны.

Закрепить унитаз со стенным бачком можно и без шурупов, на одну смолу. Правда, при таком способе крепления предварительно надо зачистить поверхность плитки, чтобы клей лучше держался

При пользовании «эпоксидки» важно дать свежеустановленной сантехнике как следует высохнуть и закрепиться на поверхности пола

Крепление унитаза к стене

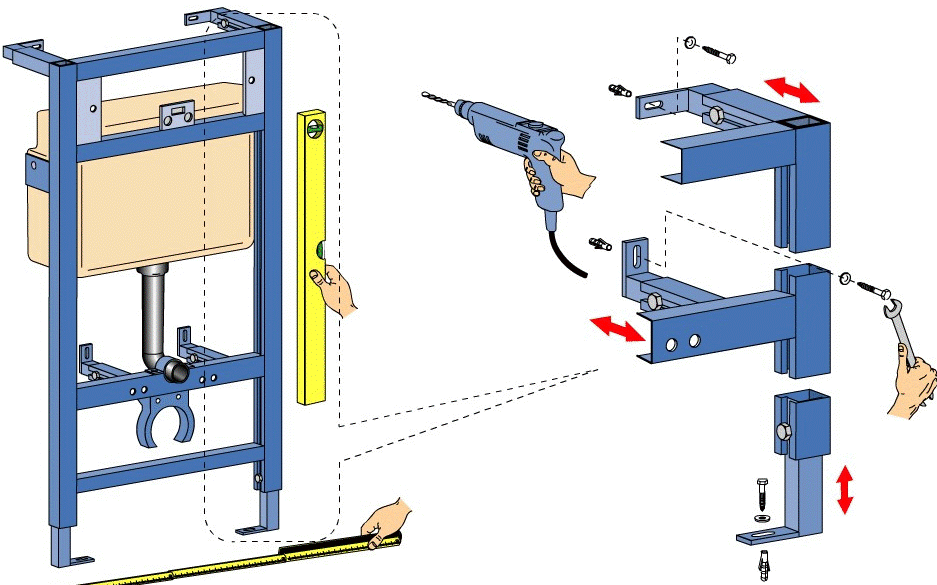

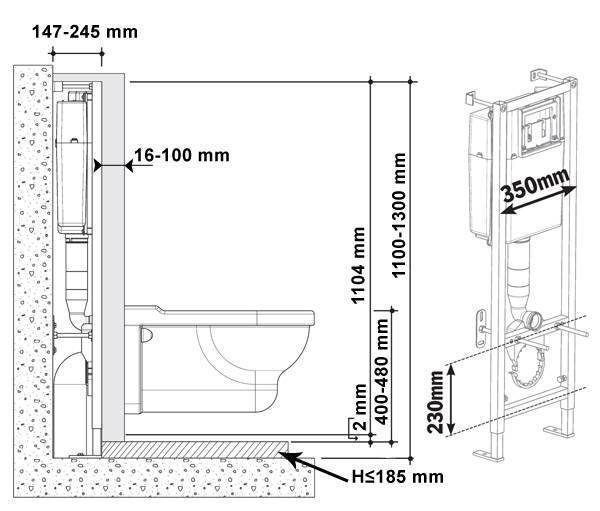

Как установить инсталляцию

Подвесные унитазы используются все чаще. Их установка не намного сложнее обычной ( кстати, о установке инсталляции унитаза своими руками Вы можете прочитать на нашем сайте ). Настенный унитаз, как понятно из его названия, не будет иметь контактов с поверхностью пола. Он подвешивается с помощью металлической рамы, которая прикрепляется к самой несущей стене. Бачок и трубы унитаза в этом случае находятся за фальш-стеной из гипсокартона. Если навесная сантехника имеет открытый бачок, то закрепить ее получится и на самой стене, но тогда канализационная труба должна быть внутри стены. Удерживать конструкцию будут те же самые анкеры, вмурованные в стенку или в несущую раму.

Установка унитаза на пьедестал

После закрепления чаши унитаза на стене или на полу, остается только собрать унитаз. На основание, уже надежно закрепленное, ставится бачок или же к нему подводится труба от бачка, повешенного на стену.

Установка унитаза на пьедестал

Осталось только проверить, работает ли унитаз, и нет ли течей. Включаем холодную воды, ждем, пока наполнится бачок, регулируя уровень наполнения. Настраиваем по инструкции запорный механизм. Смываем и смотрим, не течет ли из слива.

Последнее действие – прикрутить стульчак. Но тут вы, наверняка, уже справитесь сами.

Какой выход лучше: прямой или косой?

Следует отметить, что унитазы с косым или горизонтальным выходом выпускных патрубков в большинстве случаев взаимозаменяемы, поэтому разница между ними небольшая. Но если преобразовать прямую модель в косую совершенно несложно, то сделать это наоборот – гораздо труднее. Для этого придётся организовывать дополнительное колено, что усложняет конструкцию выпуска, а также и без того сложный процесс герметизации стыков (в дополнительном колене высока вероятность остаточного стояния воды).

Кроме того, не обойдётся без изменения места установки унитаза в том случае, если расстояние от стены стоявшего до этого унитаза с горизонтальным выпуском было минимальным. Придётся готовить новую площадку для крепления чаши к полу. В современной технологии строительства жилых зданий канализацию монтируют в основном под унитазы с косым выпуском. Хотя популярность набирает и иное расположение канализации – под унитазы горизонтального выпуска.

А если сравнивать модели между собой, не беря во внимание их взаимозаменяемость, то унитаз с косым типом выпуска считается более универсальной системой, так как такую чашу можно подключить к трубопроводу канализации, расположенному по отношению к ней под углом от 0 до 35 градусов. То есть допустимы некоторые погрешности расположения канализационной магистрали, что вполне возможно при строительстве высотных зданий, когда не всё получается строго по проекту в результате незапланированных ранее обстоятельств

Кроме того, сам процесс монтажа сантехнического устройства с косым выпуском более простой, что объясняется отсутствием строгой точки его установки и подключения к канализации. Этого не скажешь об аналоге с горизонтальным выпуском – здесь выпускной патрубок должен находиться с соединительным на канализации строго напротив друг друга.

Монтаж унитаза: рабочие средства

Для организации нового унитаза можно использовать место, где стояла старая модель, или другую зону. Вероятно, что последний вариант потребует перепланировки санузла.

К материалам для монтажа тематической сантехники можно отнести:

  • Гибкий шланг – через него вода поступает из водопровода в бачок;
  • Фановую трубу либо гофрированную манжету – служит переходником между канализацией и непосредственно унитазом.

Обязательно надо взять на вооружение следующие инструменты:

  • Электродрель или мощный перфоратор;
  • Плоские и крестовидные отвертки;
  • Рожковые ключи под разные диаметры;
  • Молоток;
  • Зубило;
  • Измерительные инструменты – уровень, рулетка;
  • Карандаш.

Если перед начинающим мастером стоит задача, как установить унитаз на плитку своими руками, то сверлить отверстия придется «балеринкой» либо сверлом-копьем. Также не будет лишним 8-10 милиметровый бур.

Работа с сантехникой сопровождается высокой влажностью. Во избежание вероятных протечек, необходимо иметь с собой:

  • Скотч с металлизированным напылением;
  • Герметик силиконового типа;
  • ФУМ-ленту;
  • Полиэтиленовую пленку;
  • Впитывающую влагу ткань;
  • Таз для воды.

Организация отдельных унитазов не обходится без цементного раствора.

Системы смыва в унитазах

В современных моделях унитазов смыв нечистот производится двумя способами:

  • Прямой смыв;
  • Обратно круговой смыв.

Прямой смыв

Система прямого смыва характерна тем, что вода движется практически по прямой траектории от сливного отверстия бачка по стенке чаши к сливу. Из-за прямой траектории водного потока, прямой слив так же называют – каскадным или горизонтальным.

В принципе, данная система слива реализовалась практически во всех моделях туалетов, изготавливаемых во времена СССР.

+ Преимущество прямого слива – одним заходом, спустив мощный поток воды можно смыть все нечистоты, расположенные в центре чаши.

– Недостаток прямого слива – во время спуска водный поток не обхватывает или омывает незначительно внутренние поверхности чаши, в результате необходимо пользоваться ершиком.

Круговой смыв

Обратный круговой смыв или как его еще называют – кольцевая или душевая система, кардинально отличается от вышеописанного смыва. В душевой системе вода не течет по прямой траектории, а при спуске бачка, напор движется по своеобразному кольцевому желобу и стекает равномерно по всей площади чаши.

+ Преимущество обратной круговой системы – практически нет шума и, во время смыва происходит равномерное обмывание всей поверхности чаши.

– Недостатки круговой системы – сантехника, в которой реализована данная система, стоит намного дороже туалетов с прямым сливом.

Также существует большой риск, что спустя несколько лет сливные отверстия, расположенные в желобе под ободком, могут засориться из-за солевых отложений.

Задаваясь вопросом, как выбрать унитаз, чтобы хорошо смывал, как правило, приходится выбирать из “двух зол”. В первом случае сантехника будет стоить дешевле, но иногда необходимо будет прибегать к помощи ершика. Во втором случае, сантехника будет стоить дороже, но в туалете всегда будет чисто и аккуратно.

Определяем бюджет покупки

Стоимость унитаза варьируется в зависимости от его типа, вида чаши, материала из которого он изготовлен, каких-то определенных деталей в той или иной конструкции, но, тенденция такая, что общая стоимость сантехники определяется в зависимости от страны производителя. Например, унитаз из керамики в разных странах будет стоить по-разному. На ценообразование влияют и таможенные пошлины, и технологические и сырьевые мощи определенной страны и, конечно же, качество продукции.

Условно, представленные в продаже унитазы можно разделить на три ценовых класса:

  • Бюджетный вариант;
  • Сантехника среднего ценового сегмента;
  • Дорогая сантехника класса люкс.

Бюджетный вариант

К бюджетным унитазам можно отнести практически 80% отечественной продукции, выпускаемой в промышленных масштабах. Нельзя сказать однозначно, что все унитазы российского производства низкого качества. Нет, главным образом низкая стоимость определяется отсутствием пошлин и транспортных расходов. В целом же, качество отечественной продукции вполне сносное, а если речь идет об иностранной компании, имеющей производственный филиал у нас в стране, то в этом случае, иногда возможно купить унитаз очень хорошего качества практически по нашим Российским ценам.

Также довольно часто, к бюджетной сантехнике относят унитазы, изготовленные в Китае. Любят эти ребята изготавливать продукцию среднего качества, но и цену они особо не задирают. Если речь идет об установке унитаза в офисе, медицинском или учебном заведении, то покупка бюджетной сантехники будет наиболее оптимальным вариантом.

Сантехника среднего ценового сегмента

Сантехника среднего ценового сегмента, на российском рынке представлена в основном производителями из таких стран как Финляндия, Чехия или Польша. Совсем малая доля унитазов по среднерыночным ценам импортируется из Турции и Испании. Как правило, стоимость унитазов импортируемых из этих стран варьируется в пределах 150-250 долларов США. Однако среди испанской продукции иногда можно встретить модели туалетов, цена на которые может превышать и 400 долларов.

Дорогая сантехника класса люкс

Унитазы, которые можно по праву назвать элитной сантехникой класса люкс, на территорию нашей страны импортируются в основном из Германии, Австрии и Швеции. Эти страны давно себя зарекомендовали как производители качественной сантехники. В среднем, цена на унитаз, например, из Германии колеблется в пределах 300-550 долларов. Конечно, многое еще зависит от того, унитаз какой фирмы выбрать, ведь, как известно, фирма фирме – рознь.

Горизонтальный (прямой) тип

Данный вариант унитаза становится востребованным, поскольку большинство новостроек оборудованы соответствующим типом канализации. Разумеется, менять его представляется нецелесообразным. К тому же, подсоединить модель с горизонтальным выпуском можно и тогда, когда канализация предполагает выход под углом. Для этого необходимо использовать специальные патрубки.

Унитазы с горизонтальным выпуском ставятся вплотную к стене, так внешний вид устройства становится более эстетичным. Соединение унитаза и трубы осуществляется с применением манжеты.

Унитаз с горизонтальным выпуском

Преимущества и недостатки прямого выпуска

Можно выделить ряд достоинств прямого выпуска:

  • Легкость установки. Присоединение напольного унитаза не вызовет сложностей даже у обывателей;
  • Привлекательный внешний вид. Унитаз, с уходящим прямо в стену выпуском, смотрится аккуратно и опрятно;
  • Практичность. Подобные модели не доставляют хлопот при ремонте.

Недостаток прямого выпуска заметен, если были нарушены правила установки: соединение, в таком случае, является крайне недолговечным.

Фото унитаза с прямым выпуском

duravit 1930;

Популярные модели

  • Cersanit Delfi Leon. Этот произведенный в Польше комплект включает в себя подвесной унитаз с прямым выпуском, соответствующую ему инсталляцию и двойную кнопку смыва. К тому же, предусмотрена здесь и система микролифта. Обойдется Вам данный набор всего в 7 800 рублей;
  • Serel SM12+SAN85. Данная модель также представляет собой комплект, состоящий из подвесной чаши, инсталляции и двухрежимной кнопки слива, но произведена она в Германии, что сказывается на цене – 21 800 рублей;
  • Cersanit Nano 213 N011. Это унитаз компакт. Производство – Польша. В нем предусмотрено два режима слива (2/4 л), крышка с микролифтом и система антивсплеск. Купить такой унитаз с горизонтальным выпуском можно за 9 000 рублей.

Фото популярных моделей унитазов с горизонтальным выпуском

Cersanit Delfi Leon

Serel SM12+SAN85

Cersanit Nano 213 N011

Установка унитаза – основные правила и рекомендации

Как вы уже успели убедиться, сантехнические изделия с косым выпуском являются самой универсальной конструкцией, которую с легкостью можно присоединить к канализационной трубе, независимо от места ее расположения.

Чтобы соединить между собой выпуск и раструб трубы канализации, можно применять различные крепежные элементы. Чаще всего, для этих целей используются пластиковые патрубки или фановые трубы. Однако применять их можно только тогда, когда выпуск чаши унитаза и раструб канализации располагаются на одной оси.

Крепление крышки унитаза

Если полная соосность этих элементов не соблюдается, и имеются небольшие отклонения в какую-либо сторону, то применяются эксцентриковые манжеты. Это происходит за счет небольшого смещения сантехнического изделия во время его крепления к полу или кафельной плитке.

Самый удобный и универсальный способ заключается в использовании гофрированной трубы. Для этого сначала выпуск унитаза необходимо обработать большим количеством сурика и обмотать прядью из смолы. При этом нужно наблюдать, чтобы край оставался открытым примерно на расстоянии одного сантиметра. Эту прядь сверху также следует обработать с помощью сурика. Если упустить этот момент, то волокна гофры могут оказаться внутри трубы для слива, что приведет к засору.

Далее монтаж унитаза с косым выпуском заключается в креплении подходящего и более удобного для вас соединительного элемента. После этого его необходимо обработать герметиком и соединить с впускным раструбом трубы для канализации. Это средство стоит наносить только между поверхностями, которые сопрягаются между собой.

После того, как герметик схватится как следует, начинайте затягивать крепежные элементы у основания чаши унитаза. Это произойдет не раньше, через двадцать минут после его нанесения.

Виды унитазов по выпуску в систему канализации

По типу выпуска унитазы бывают с вертикальным, горизонтальным и косым отводом. Выбор необходимой конструкции зависит непосредственно от расположения канализационного входа.

Горизонтальный и косой отвод отличает угол наклона, который для первого варианта практически равен 180° (параллельный полу), а для второго 145 – 140° по отношению к канализационному впускному отверстию. Применение такого типа унитазов стало распространенным в последние десятилетия, благодаря прокладке канализационных коммуникаций в плоскости перекрытий, объединенных с системой вертикальных стояков.

При этом, место присоединения унитаза с косым выпуском, не может быть использовано для монтажа устройства с горизонтальным отводом без использования системы переходников – специальных патрубков.

Косой выпуск

Косой выпуск был распространен при монтаже стояковых систем канализации в многоквартирных домах в 70-х – 80-х годах прошлого столетия.

Горизонтальный выпуск

Современные отечественные объекты проектируются под использование унитазов с горизонтальным отводом

Вертикальный выпуск

В постройках первой половины прошлого века наиболее распространенным было использование вертикального выпуска.

В современной строительной индустрии применение вертикальных выпусков распространено на обоих американских континентах, что обусловлено принципами монтажа коммуникаций, которые монтируются без привязки к стенам. Такой метод позволяет установить сантехнический узел в любой точке помещения, а трубопроводы скрыть за счет облицовочных материалов пола и потолка.

Монтаж и подключение


Подключение унитаза с горизонтальным выпуском

В типовых квартирах с канализационной системой, идущей вдоль одной из стен в санузле, монтировать унитаз с горизонтальным выпуском рекомендуется как можно ближе к стене. Если навыков работы с сантехникой нет, лучше обратиться к услугам мастера.

Выпускной выход соединяют с входным отверстием канализации при помощи уплотняющей манжеты. Она может быть прямая, косая, эксцентриковая, гофрированная. Для предотвращения образования течи рекомендуется использовать герметик.

После соединения выходов друг с другом и полного высыхания уплотняющего герметика производится проверка на течь. Для этого в чашу выливают большое количество воды (2-3 ведра) и наблюдают за результатом. Если влаги на полу не оказалось, все в порядке.

Затем унитаз закрепляют на полу шурупами и, если нужно, силиконовым герметиком. После этого этапа снова необходимо проверить конструкцию на отсутствие течи.

Важно соблюдать общие принципы монтажа:

  • Тип выпуска унитаза соответствует схеме расположения канализационной трубы в доме.
  • Диаметр манжет и переходников равен или чуть больше диаметра выходных отверстий.
  • Отводные трубы монтируют с небольшим уклоном к канализационному стоку.
  • Обработка соединительных швов герметиком обязательна.
  • Для предупреждения образования засоров соединительные переходники и манжеты не сгибать под прямым углом. Лучше сделать два изгиба по 45 градусов с помощью монтажных тройников или воспользоваться эксцентриком.

Ели придерживаться этих рекомендаций, можно предотвратить большинство поломок.

Унитазы с вертикальным выпуском

Итак, какие есть преимущества у этих моделей:

  1. Прекрасная модель для загородных особняков и старых квартир.
  2. Работают такие конструкции почти бесшумно.
  3. У таких унитазов чаще всего чаша воронкообразная, что хорошо предотвращает всплеск и разбрызгивание воды.
  4. Эстетичность внешнего вида. Трубы все в полу и не выставлены напоказ.
  5. Остается больше свободного пространства.
  6. Есть возможность выбирать модели, учитывая дизайн туалетной комнаты и ваши предпочтения.
  7. Есть возможность использовать декоративные элементы.

Прогресс не стоит на месте и производители постоянно на рынок поставляют все новые разновидности. Их можно разделить на несколько групп в зависимости от критерия. По месту прикрепления такие унитазы бывают:

  • Напольные.
  • Подвесные.

Фирмы даже учитывают возраст своих покупателей и производят:

  • Взрослые унитазы.
  • Унитазы для детей.

Удобная чаша унитаза

Чаша в оборудовании может иметь разную форму:

  • Воронкообразная.
  • Округлая.
  • Дизайнерская форма, когда возможно производство под заказ.

Система слива также может быть различна, и в этом вопросе производители пошли далеко. Существуют следующие варианты:

  • Однорежимная. При нажатии на кнопку бачок полностью опустошается.
  • Двухрежимная система. Здесь предусмотрена раздвоенная нажимная кнопка, с помощью которой можно вылить всю воду из бачка или только ее часть.
  • Бесконтактная. Последнее изобретение, еще не очень распространено из-за своей дороговизны.

Можно часто встречать вопрос, а есть ли унитазы с боковым выпуском? Этот вопрос резонен в том случае, когда мы имеем совсем маленькие габариты санитарной комнаты. Смекалка людей не имеет границ, если поставить унитаз боком, то можно освободить место для стиральной машинки.

Такие разновидности еще не выпускаются, но при желании можно сделать все. Для этого можно использовать переходники. На горизонтальных участках надо поворот на 90 градусов делать из двух по 45, хотя некоторые делают сразу 90, только чтобы был уклон.

Переход с чугунных труб на пластиковые изделия

Чугунные канализационные трубы, идущие от унитаза к стояку, имеют диаметр 123 мм, а от ванной и раковины на кухне – 73 мм. Пластиковые изделия серого или оранжевого цвета отличаются от элементов чугунной системы канализации величиной диаметра: 110 мм и 50 мм, соответственно.

При проведении подключения нового унитаза или замены старой трубной разводки возникает необходимость подсоединения пластиковых труб к чугунному стояку, имеющему больший диаметр.

Для решения этой задачи приобретается специальная резиновая манжета, которую вставляют в очищенный раструб канализации.

Демонтаж чугунных труб и очищение раструба

Для проведения демонтажных работ, связанных с удалением затвердевшего цементного раствора в месте соединения старой трубы с раструбом, необходимо запастись молотком, плоской отверткой, монтировка.

Постукивая аккуратно молотком по ручке отвертки, медленно, но верно, освобождают соединение элементов системы канализации от цементного раствора. Когда весь слой цемента будет удален, в трубу вставляют деревянную палку.

Поднимая и опуская палку, расшевеливают фиксированное положение чугунной трубы, и с небольшим усилием вытаскивают её из раструба

Ржавчину, налет, отложения удаляют металлической щеткой, насаженной на электродрель. Также для очищения чугунных стенок применяют плоскую отвертку или зубило.

Можно обработать внутренние стенки раструба специальным веществом, разъедающим загрязнения в канализационных трубах. Это значительно облегчит процесс чистки канализационного вывода. Завершить очистку раструба необходимо протиранием его стенок чистой ветошью или тряпкой.

Чем чище и ровнее будут стенки раструба, тем качественнее и надежнее соединятся трубы, изготовленные из разных материалов.

Процесс очищение старого канализационного чугунного раструба от остатков льняного шнура, пропитанного суриком, для монтажа перехода на пластиковую канализацию

Установка резиновой манжеты на раструб

Надежное фиксирование манжеты в канализационном раструбе обеспечивают с помощью герметика, который наносят на его стенки.

Герметик наноситься толстым слоем на наружную поверхность манжеты, после чего вставляется в отверстие раструба

Аккуратно постучав молотком по краю манжеты, добиваются плотного сцепления соприкасающихся стенок двух элементов системы. Внутрь манжеты наносят небольшое количество технического вазелина или специальной сантехнической смазки, облегчающего запихивание отвода пластикового тройника в раструб.

Если труба не желает залазить в положенное ей место, возьмите кусок фанеры, приложите его к трубе и постучите по нему молотком. Это позволит забить трубу и не повредить ее стенки.

Далее к пластиковому тройнику подсоединяют гофру или патрубок, тем самым подключают унитаз к системе канализации.
