Монтаж полипропиленовых труб своими руками: Пошаговая инструкция +Фото и Видео

Схема установки фитингов

Подробная схема установки полипропиленовых фитингов зависит от разновидности соединительного элемента.

Установка сварного фитинга

Монтаж соединительного элемента для труб посредством сварки производится в следующей последовательности:

  1. труба обрезается при помощи специального трубореза или ножниц (ножовки) в соответствии с размерами, установленными схемой трубопровода;
  2. конец трубы, подлежащий соединению с фитингом, очищается от заусенцев;
  3. размечается область, которую необходимо прогреть. Как правило, данная область соответствует глубине стыковочного соединительного элемента;
  4. в разогретый сварочный аппарат вставляется подготовленный отрез трубы и фитинг. Длительность нагрева соединяемых элементов зависит от таких параметров, как диаметр трубы и глубина сварного шва;

Определение периода нагревания и остывания сварного шва

  1. разогретые элементы соединяются. При этом следует избегать перекосов и деформации, так как они влияют на качество сварного шва и соответственно герметичность соединения;
  2. готовый стык удерживается в заданном положении до остывания. Период остывания также указан в таблице на фото из пункта 4.

Процесс установки сварного фитинга

Технология монтажа сварных фитингов представлена на видео.

Монтаж полипропиленовых труб в труднодоступных местах своими руками

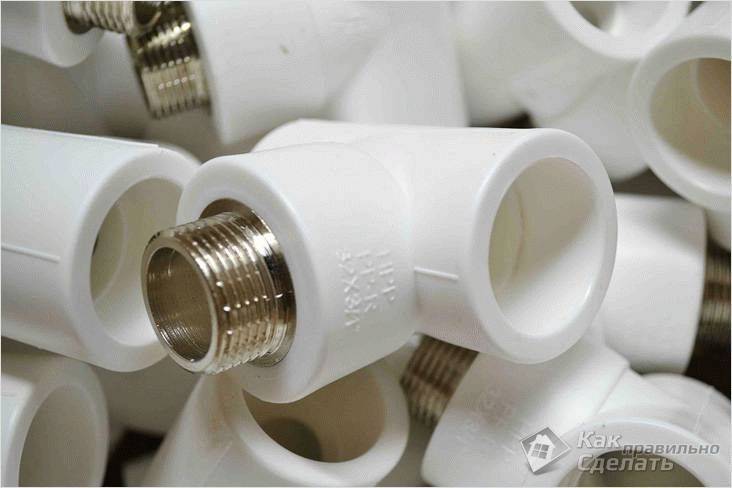

Переходная муфта-американка

Для соединения узлов из полипропилена, особенно в сложных местах, используется преимущественно «американка» (особенно углового исполнения). Эта муфта легко состыковывает необходимые отрезки труб, когда цепи уже вмонтированы в общий трубопровод. Плюс участок с данной деталью можно часто разбирать и собирать.

Профиль «американки» — это состыковка двух участков трубопровода или переход на трубу иного размера в диаметре. С одной стороны, деталь прикручивается/припаивается/приваривается, а с другой – разборное соединение американка (по-другому, быстроразъемная резьбовая гайка).

Юлия Петриченко, эксперт

Для соединения выбирают «американки» следующих видов:

  • с внутренней резьбой;
  • с наружной резьбой;
  • муфта с наружной и внутренней резьбой.

По типу конструкции муфта-американка бывает:

По виду резьбовых стыков:

  • плоская (цилиндрическая);
  • конусная (создаёт наиболее качественное соединение).

Наиболее популярны для монтажа в труднодоступных метах угловые «американки».

Монтаж ППР труб с помощью муфты-американки

При установке «американки» с металлическим узлом необходимы прокладки/уплотнители:

  • полиуретановые;
  • паронитовые;
  • резиновые;
  • тефлоновая нить или паста и т. п.

Плюс для закручивания муфты в процессе монтажа необходим шестигранник, натяжной ключ (обычный или с лентой) или цилиндр с выборками под зацепы.

Методы монтажа муфты:

  1. «Американка» для ППР сваривается/паяется. Метод соединения стандартный – «паяльником».
  2. Затягивается инструментом на металлической части. При затягивании используются уплотнители.

Видео-урок монтажа труб с помощью переходной муфты

Монтаж или ремонт полипропиленовых труб не имеет больших сложностей в работе. Главное — придерживаться температурного режима при нагреве и времени состыковки элементов. Плюс при ремонте необходимо начинать с более труднодоступных мест. Не забывайте также фиксировать магистраль клипсами или другими деталями, чтобы трубопровод не сорвало при увеличении давления.

Если у вас есть комментарии или советы по улучшению монтажа ППР труб поделитесь с нами!

Полипропиленовые трубопроводы (ППР) в силу своей ценовой доступности, физических параметров и удобства монтажа являются широко востребованными в бытовом хозяйстве при организации холодного и горячего водоснабжения. При самостоятельном монтаже наибольшие сложности вызывает пайка полипропиленовых труб в труднодоступных местах, справиться с которой без ошибок новичку довольно сложно.

Поэтому полезно изучить приемы – как правильно спаять трубопровод у стен, особенности пайки в углах, желательно уметь провести ремонт полипропиленовых участков трубопровода с соблюдением технологии.

При этом очень важно сделать правильный выбор инструмента и знать наиболее часто встречающиеся ошибки у новичков

Рис.1 Промышленный аппарат для пайки ППР стыковым способом – принцип работы

Наиболее характерные ошибки при сварке

   В процессе монтажа полипропиленовых труб, особенно при отсутствии опыта, допускаются ошибки, которых можно избежать, если следовать определённым правилам.

  1.  Недостаточный нагрев паяльника, что вызывает понижение температуры и некачественную сварку, которая, со временем, даст протечку. Избежать этого просто. Перед первой пайкой паяльник должен прогреться при достижении номинальной температуры не менее 5 минут и не отключаться от сети до окончания всех сварочных работ
  2.  Так же некачественная сварка будет иметь место, если не выдержать необходимое для плавления полипропилена время разогрева, в соответствии с таблицей
  3.  Передержка так же вредна, как и недодержка. В этом случае полипропилен сильно размягчается, что вызывает деформацию сварного соединения, и отверстие может оказаться, полностью перекрыто
  4.  Слишком длительное, по времени, состыковывание элементов. Они успевают остыть и сварного соединения не получится
  5.  Использование дефектных комплектующих изделий. На фитингах могут быть трещины или геометрические нарушения формы. Это так же приводит к некачественному соединению
  6.  Нельзя повторно использовать фитинг, если первая пайка не получилась, и изделия свободно разъединяются. Конец трубы так же нужно отрезать
  7.  Не рекомендуется использовать комплектующие изделия от разных производителей, поскольку полипропилен может использоваться разных марок и иметь разную температуру плавления
  8.  Сварка полипропиленовых труб и их монтаж, в принципе, несложный процесс и овладев нужными навыками можно вполне обойтись без услуг сантехников, что позволит сэкономить средства из домашнего бюджета, а так же приобрести новую специальность, которая может стать источником дополнительного заработка.

Подготовка к постройке теплицы

Составлению чертежей и схем должен предшествовать правильный выбор места размещения будущей теплицы.

Строительство теплицы должно отвечать следующим требованиям:

  • её месторасположение должно быть на расстоянии не менее 5 метров от других строений, создающих тень;

    Теплицу нужно размещать подальше от предметов, создающих тень

  • так как конструкция должна максимально освещаться солнечными лучами, её правильным размещением на участке будет юго-восточное или юго-западное направление;

    Лучше всего располагать теплицу в южно или юго-восточном направлении

  • следует учесть, что расположение тепличной конструкции вблизи грецкого ореха чревато гибелью саженцев из-за выделения деревом большого количества фитонцидов и других веществ, угнетающих их рост. Также это дерево сильно осушает почву, а крупные листья создают сплошную тень.

Как правильно расположить теплицу на участке

Конструкции теплиц могут быть различной формы: в виде куба, удлинённого параллелепипеда, арок или полушария.

Элементы конструкции теплицы соединяют фитингами

Проще всего монтировать арочную конструкцию. В связи с этим сооружения такой формы возводит большинство дачников, не имеющих строительных навыков. Однако арочная конструкция по своим парниковым свойствам ничем не уступает теплицам другой конфигурации.

Теплицы арочной формы можно легко смонтировать своими руками

Проектируя внутреннее расположение грядок, необходимо позаботиться об удобной ширине дорожек и их расположении. Оптимальное расстояние между ограждениями грядок составляет 50–60 см.

Расстояние между грядками должно составлять 50–60 см, дно дорожек можно засыпать древесными опилками

Полиэтилен

Пленка на рынке представлена различными видами и плотностью.

Правильнее пользоваться материалом, концентрирующим водяные пары в плоские капли, толщину не меньше 200 мкм.

В специализированном магазине следует приобрести такие виды пленки, как теплоудерживающая, светостабилизированная и полихлорвинидная.

Поликарбонат

Профессионалы рекомендуют взять для работы поликарбонат 6 мм. Он хорош в зимний период.

Материал 4 мм рассчитан на четыре года, не способен справиться со снеговой нагрузкой.

Когда в регионе постоянные снегопады, каркас укрепляется поперечинами.

Подобная конструкция выстоит вне зависимости от погоды.

Полипропилен: особенности материала для трубопроводов

Пайка полипропиленовой трубы

Использование труб из полимерных материалов для организации трубопроводов холодной или горячей воды, а также отопления обусловлено рядом качеств пластиков и изделий из них. Распространенный материал для водопровода — полипропилен (PP) — имеет ряд преимуществ:

  • характеристики температуры/давления
  • легкость по сравнению с металлическими трубами;отсутствие коррозии
  • возможность добавления армирующего слоя
  • повышающего тепловую стойкость и максимальное давление потока жидкости
  • несложный метод соединения между собой, а также с металлическими трубами и сантехническими приборами;стоимость

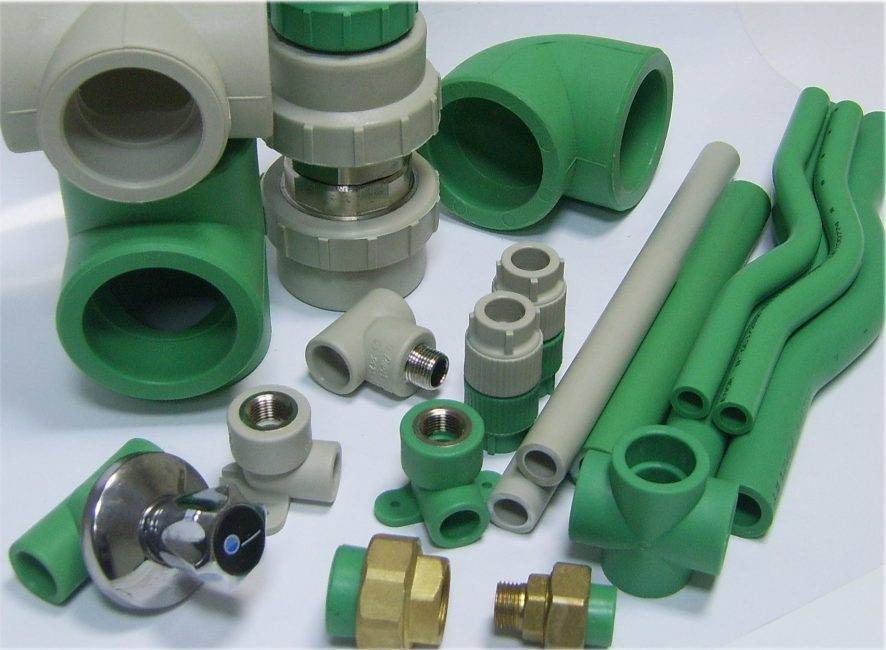

На рынке присутствует широкий ассортимент фитингов и крепежей, позволяющий организовать водопровод или отопительную систему с поворотами, ответвлениями или соединениями с изделиями из других материалов.

Элементы полимерных трубопроводов

Принимая решение использовать для внутриквартирной разводки изделия из полипропилена, следует помнить об особенностях материала:

  • РР-трубы нельзя гнуть, на каждом повороте магистрали необходимо приваривать соединительный элемент
  • тонкие изделия могут деформироваться при высокой температуре (выше +95С), следует внимательно изучать маркировку и технические характеристики
  • полимер при попадании прямых солнечных лучей меняет цвет (желтеет)
  • изделие может треснуть от механического воздействия (удара молотком или падения тяжелого предмета)

Помимо труб из полимерного материала без добавок на рынке присутствуют усиленные, обладающие повышенной прочностью.

При температуре жидкости более +95С и напоре от 20 атм срок жизни РР-трубы значительно сокращается.

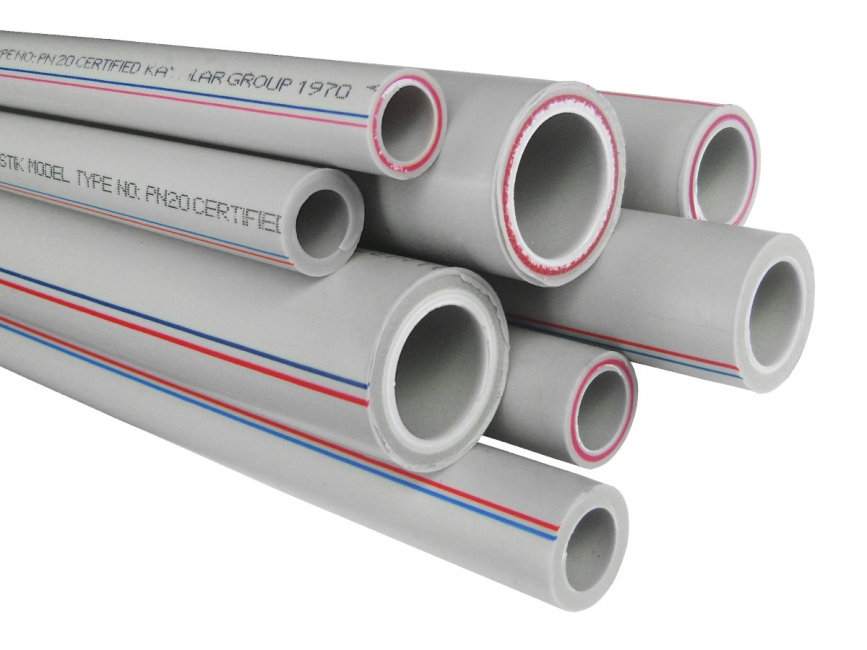

Армированные PP-трубы

Армированные трубы из полипропилена на срезе

Для повышения прочности изделий из полипропилена в них добавляют тонкий слой укрепляющие материалы. Цель армирования — снизить линейное расширение и деформацию при эксплуатации с горячей водой. Для укрепления используют:

  1. Алюминиевую фольгу
  2. Стекловолокно

Армирующий слой может располагаться снаружи или между слоями пластика

Важной особенностью изделия, армированного алюминием, является риск коррозии укрепляющего слоя, если в процессе сварки он не будет зачищен и вступит в контакт с горячей жидкостью. Чтобы спаять такие трубы используют предварительную обработку, при которой срезается слой фольги

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Монтаж полипропиленовых труб своими руками

Преимущества монтажа

Рассчитайте количество труб и фитингов

Для выполнения монтажа трубопровода не требуется выполнение сварочных работ. Все соединения выполняются при помощи пайки. Труба стыкуется в фитинге, а затем спаивается специальной муфтой. Преимущество такой пайки состоит в том, что уже через час после пайки всей системы, трубопровод готов к использованию.

Подготовка инструмента

Шейвер

Кроме наличия всех необходимых деталей и материалов, для выполнения монтажа трубопровода необходимо подготовить весь инструмент.

  1. Самым главным инструментом для работы является паяльник, с помощью которого будет выполняться пайка муфт. Покупая этот инструмент, не стоит экономить. Это может сказаться на качестве пайки и скорости выполнения работ, да и сам паяльник может очень быстро перестать работать. Качественный паяльник при долгой работе не нанесет вред тефлоновому слою покрытия насадок.
  2. Для пайки вам потребуются насадки под трубы. В основном, они идут в комплекте с паяльником.
  3. Основная часть работы будет выполняться стационарно, поэтому под паяльник необходима подставка.
  4. Чтобы отрезать нужный участок трубы, понадобятся специальные кусачки, можно применить труборез.
  5. Снятие с трубы слоя алюминия выполняется с помощью шейвера.
  6. Чтобы впаиваемая труба свободно входила в фитинг, потребуется снять фаску края трубы, используя фаскосниматель.

Трубы и фитинги

Предварительно посетите строительный магазин и купите все необходимые инструменты.

На чем можно сэкономить

Ножницы для полипропиленовых труб

Произвести пайку полипропиленовой трубы подручными средствами не получится. Но все же, на некоторых инструментах можно сэкономить. Если предстоит выполнение небольшого объема работ, из списка покупок можно вычеркнуть кусачки или труборез. Отрезание трубы можно выполнить болгаркой. Шейвер используется только в том случае, если есть алюминиевый слой. Если этот слой отсутствует, то и инструмент можно не покупать.

План работы

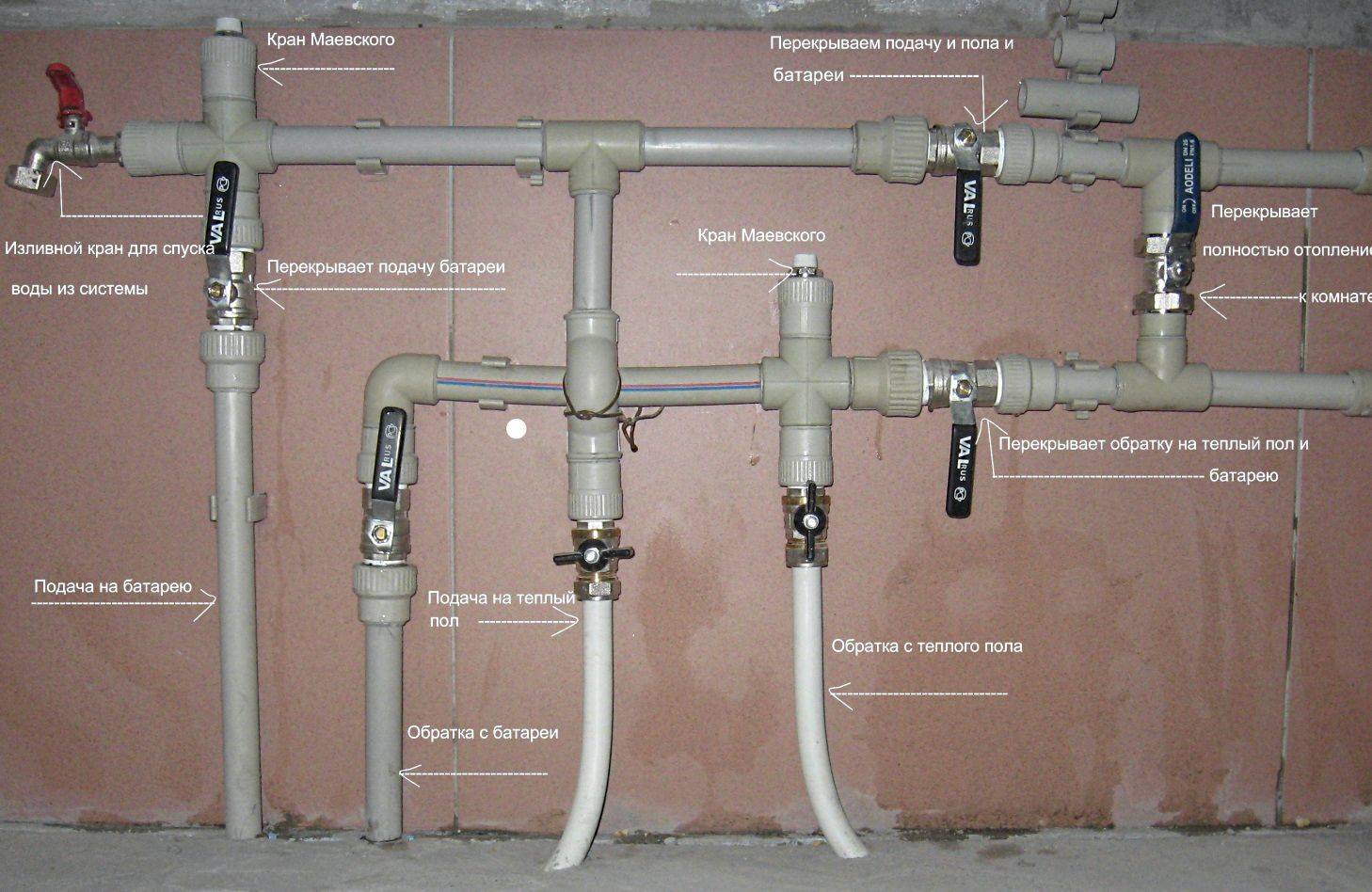

План разводки водоснабжения

Решившись на самостоятельный монтаж трубопровода, необходимо составить план выполняемых работ. Требуется все рассчитать так, чтобы пайка муфт в большинстве случаев происходила не на весу, а стационарно. В конце работы останется лишь соединить всю систему и произвести пайку последних точек соединения.

Перед началом работы должна быть тщательно проработанная схема трубопровода. Это сильно облегчит условия работы, и вам не придется покупать лишние материалы. Грамотно выполненный расчет позволит выполнить все неудобные места пайки на столе.

Особенности пайки трубопровода

Для выполнения прочной пайки выполняется прогрев внешнего края трубы и внутренней стороны муфты. Прогревается только тот участок трубы, который полностью войдет в муфту. После соединения прогретых участков, происходит спаивание полипропилена.

В начале пайки необходимо подготовить сам материал. Вымеряется и отрезается необходимая длина трубы. На краю отрезанной трубы, с внешней стороны, снимается фаска глубиной 3 мм, и под наклоном не менее 15 градусов. Края спаиваемых материалов очищаются от загрязнения и обезжириваются специальным раствором. И только теперь можно выполнить пайку изделия.

Пайка трубы

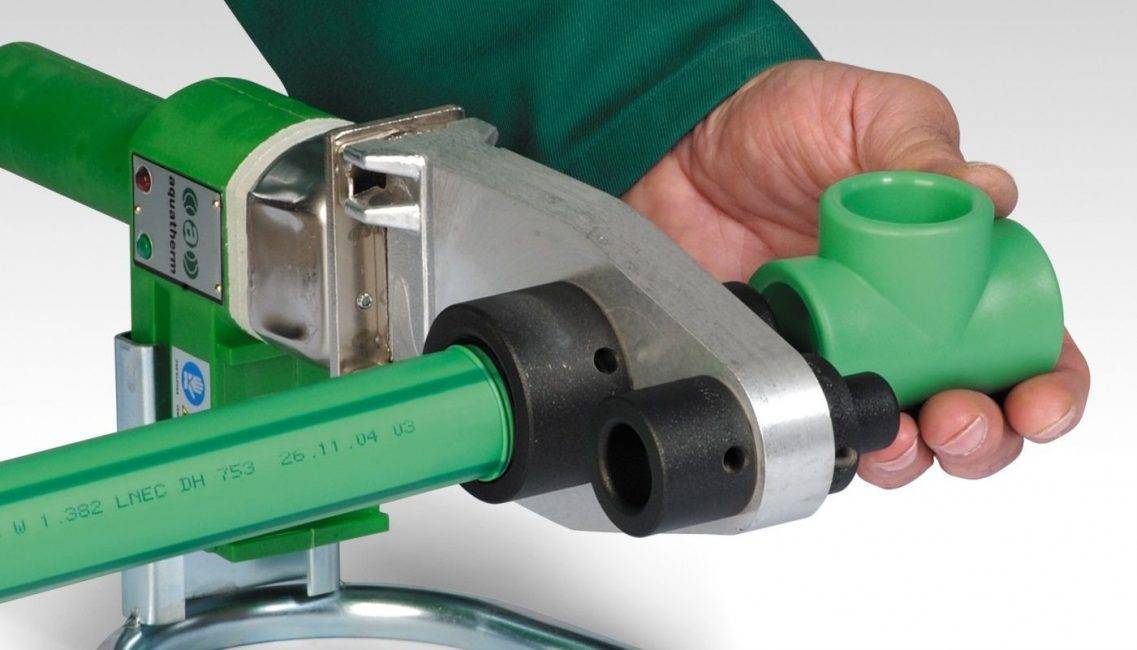

Пайка с помощью паяльника

  • Перед началом пайки паяльник устанавливается с помощью подставки на столе и подключается к электросети. Пайка происходит при температуре 260°C. Поэтому, если паяльник имеет регулятор температуры, его надо выставить на это значение. К сведению: при других температурах, пайка изделий не выполняется. Следовательно, не стоит переплачивать за покупку паяльника с регулятором температуры.
  • Когда паяльник полностью прогрелся, можно начинать процесс сваривания деталей. Фитинг должен прогреваться одновременно с трубой, поэтому с одной стороны специального штыря надевается фитинг; труба, вставленная в гильзу, надевается на вторую сторону нагревателя. После полного прогрева детали быстро снимаются с паяльника и соединяются.
  • При пайке необходимо соблюдать время прогрева деталей, иначе деталь быстро деформируется и станет непригодной для соединения. Недостаточно нагретую деталь не получится надежно спаять, в результате чего образуется течь в месте соединения.

Для определения времени нагрева разработана таблица, которой пользуются специалисты, выполняя монтаж полипропиленовых труб.

Расчёт требуемого количества материала

Для расчёта материалов понадобится точно знать размеры конструкции

Также важно определить расстояние между арками. Если в зимний период покрытие постройки планируется демонтировать, то арки могут быть расположены с шагом в 0,9–1 м

Шаг установки арок

Для стационарного строения шаг надо снизить до 0,6–0,7 м. Это позволит защитить изделие от повреждений после сильных снегопадов.

Важно учесть материал для сооружения стяжек, торцевых стенок, двери и окон. Общая длина продольных стяжек рассчитывается путем умножения длины парника на число стяжек

Чаще всего монтируют минимум 5 штук: две нижних, две боковых и одна коньковая. Чтобы усилить конструкцию, рекомендуется предусмотреть установку дополнительных боковых стяжек.

На торцевые стенки будут нужны трубки общей длиной 17–20 м. На одну дверь потребуется минимум 5 м трубы, на окно — 2,2–2,5 м. Для удобства можно сделать детальный эскиз, на котором будут обозначены все размеры и число деталей для фиксации. Пример можно увидеть на изображении:

Схема теплицы из труб с указанием расположения деталей

В качестве примера будет рассмотрена теплица следующих размеров:

  • длина — 4 м;
  • ширина — 2,4 м;
  • высота — 2 м;
  • длина дуги — 3,8 м;
  • шаг размещения арок — 0,67 м.

Для каркаса будут нужны трубы длиной 6 м и диаметром 25 мм. Подобные детали способны обеспечить надёжность и жёсткость конструкции. Для скрепления трубок применяются фитинги 25 мм. Также будет нужен клей.

Список материалов, которые будут нужны для строительства теплицы из пластмассовых труб:

  • арматурные прутья;
  • крестовина для трубки 25 мм;
  • рейки 50х100 мм;
  • пластиковые трубы 25 мм;
  • косые тройники;
  • гвозди;
  • полоса из металла;
  • саморезы;
  • клеящая смесь;
  • тройники для труб 25 мм.

Для теплицы данных размеров с двумя дверцами и окнами будут нужны материалы в таком количестве:

  • стальной уголок 90° диаметром 25 мм — 16 шт.;
  • пластиковая труба длиной 6 м и диаметром 25 мм — 16 шт.;
  • широкий скотч или металлопрофиль для соединения (при использовании поликарбоната) — 1 шт.;
  • двухплоскостный тройник — 4 шт.;
  • крестовина — 5 шт.;
  • поликарбонат — 3 листа размером 2х6 м;
  • одноплоскостный тройник с углом 90° – 28 шт.;
  • двухлапчатые хомуты — 18 шт.;
  • саморезы для фиксации поликарбоната с термошайбами — 100 шт.;
  • мебельные болты для фиксации боковых стяжек — 36 шт.;
  • одноплоскостный тройник с углом 45° – 4 шт.;
  • петли для двери — 8 шт.;
  • саморезы 24 мм — 48 шт.;
  • самонарезающие винты 55 мм — 36 шт.

В качестве материала для покрытия можно применить поликарбонат или плёнку. Если выбран второй вариант, то полиэтилена нужно примерно 8 пог.м. с шириной 6 м.

Инструменты, которые будут необходимы:

  • молоток;
  • устройство для сварки трубок из пластика;
  • ножовка;
  • строительный уровень;
  • отвёртка или шуруповёрт;
  • строительная рулетка;
  • ножовка по металлу.

Также рекомендуется подготовить следующие устройства:

  • рабочий стол;
  • вентиляционная система;
  • обогревательный котёл;
  • стеллажи;
  • полочки;
  • конструкция для автоматического полива;
  • люминесцентные лампочки;
  • градусник с гигрометром.

После подготовки материалов можно приступать к планированию участка и строительным работам.

Нюансы изготовления своими руками парника из пропиленовых труб в форме домика

Необязательно отдавать предпочтение арочной конструкции, можно построить парник из пропиленовых труб своими руками, имеющий форму домика. Такая двускатная постройка пользуется особой популярностью из-за удобства эксплуатации, высокой прочности каркаса и невысокого коэффициента отражения. Последний параметр способствует повышению эффективности освещения. За счёт увеличения угла наклона кровли можно обеспечить сход снега в зимнее время.

Двускатные парники актуальны для любой местности

При строительстве сооружения в форме домика стоит позаботиться о наличии дверок и форточек для проветривания парника. Стенки можно выполнить не только вертикальными, но и наклонными. Второй вариант позволит повысить уровень освещённости в утреннее и вечернее время.

Для строительства двускатных теплиц стоит выбирать трубы диаметром минимум 32 мм. Соединение элементов стоит выполнять с помощью специальных фитингов для обеспечения достаточной жёсткости и прочности конструкции. Допустимо также использование паяльника.

Правильное соединение элементов – гарантия длительной службы теплицы

Нюансы изготовления крыши теплица из пропиленовых труб своими руками продемонстрированы в видео.

Рекомендации по эксплуатации парника

Чтобы парник из труб полипропилена служил долго надо правильно за ним ухаживать:

  • если парник не капитальный, то его лучше демонтировать на зимний период;
  • после демонтажа все элементы необходимо помыть и просушить;
  • хранить детали парника следует в защищённом от атмосферных осадков месте;
  • ежегодно надо делать дезинфекцию специальной жидкостью или газом, можно использовать серную шашку, после чего его на один день нужно закрыть, чтобы погибли все паразиты.

Кроме того, если парник из поликарбоната, то:

  • около него нельзя разводить костёр, так как этот материал боится огня;
  • мыть парник укрытый таким материалом нужно обычной водой, с добавлением не агрессивных моющих средств, лучше хозяйственного мыла;
  • мыть рекомендовано не в жаркую погоду, так как это плохо скажется на покрытии;
  • осенью следует осматривать постройку на наличие трещин, при их обнаружении они замазываются герметиком;
  • если парник остаётся на зиму, то внутрь надо накидать много снега, это защитит листы от повреждений, а также укрепить саму конструкцию.

При правильном уходе за парником, он прослужит вам долго, и не будет требовать дополнительных вложений.

Как видите, сделать своими руками на участке парник, используя полипропиленовые трубы дело несложное, и обойдётся не дорого.  Зато, наличие такого сооружения значительно увеличит ваш урожай и повысит его качество.

Оснащение для установки

Для их установки необходимо дополнительно приобрести вспомогательные фитинги тройники, уголки и другие устройства для окончательного совершения работы различные смесители, заглушки для обслуживания и т. д. В случае врезки устанавливаемого трубопровода в сложную систему водоснабжения или отопления инженерную сеть, возможно, необходимо будет приобрести такие специальные элементы, как: • клапан спускной для удаления воздуха из системы, • гидроаккумулятор, • реле давления и т. д. С целью надежного их прикрепления к стене применяется специальные клипсы (см. Монтажные клипсы для крепления труб)

неодинакового диаметра в соответствии с размерами устанавливаемых труб из полипропилена, которые крепятся с помощью саморезов нужного размера и дюбелей. Для экономии времени и сил применяются специальные клипсы, изготавливаемые с встроенным в ней дюбелем. При этом сокращается не только время для прикрепления клипсы, а и количество используемых саморезов. Для отрезания труб необходимого размера применяются специальные ножницы. Точного прямого разреза можно достичь, используя только хорошо заточенные ножницы. Чтобы присоединить участки труб друг к другу, а также необходимые фитинги, понадобится специальный паяльный аппарат. С целью получения надежного и долговечного соединения труб и деталей, а также при высоком объеме выполняемых работ применяют профессиональное паяльное оборудование. Для любителей делать ремонт предлагается соответствующее оснащение. При установке клипс и дюбелей в стене используется перфоратор. В стены, выполненные из дерева, клипсы для труб присоединяются без дюбелей с помощью шуруповерта. Для нанесения проекта системы трубопроводов на стену понадобится рулетка, уровень строительный, мел или карандаш.

Порядок прокладывания

Для правильного проектирования трассы под устанавливаемый трубопровод существует несколько таких основных правил:

1. Необходимо организовать небольшой угол наклона по ходу течения воды. Это необходимо выполнить даже в том случае, если носитель в трубе находится под давлением. Такое наклонное направление предотвратит застаивание воды на участках трубопровода и снизит вероятность замерзания воды в зимнее время года, например, на закрытой даче. 2. В проекте системы трубопроводов необходимо по возможности использовать минимальное количество местных гидравлических сопротивлений потоку воды поворотов, врезок и т. д. 3. Во избежание деформации труб в системе применяются опоры, которые обязательно необходимо устанавливать в местах врезок различных элементов трассы.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
