Приборы, осуществляющие нагрев за счет электричества, а не газа, безопасны и удобны. Такие нагреватели не производят копоти и неприятного запаха, но потребляют большое количество электроэнергии. Отличный выход — собрать индукционный нагреватель своими руками. Это и экономия средств, и вклад в бюджет семьи. Существует много простых схем, по которым индуктор можно собрать самостоятельно. Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

• металлический сердечник;
• корпус;
• тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

• промышленная частота в 50 Гц не подходит для самодельных приборов;
• прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
• эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

• стальная проволока диаметром 6−7 мм;
• медная проволока для катушки индуктивности;
• сетка из металла (для удержания проволоки внутри корпуса);
• переходники;
• трубы для корпуса (из пластика или стали);
• высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

• нарезать проволоку на отрезки в 6−7 см;
• металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
• аналогично закрыть отверстие трубы снаружи;
• намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
• вставить конструкцию в систему отопления;
• с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

• Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
• Количество витков к проводу большего сечения подбирается математическим вычислением.
• Потребуется охлаждение работающих элементов.

Особенности эксплуатации

Самодельная сборка нагревателя – это лишь половина дела

Не менее важное значение имеет правильная эксплуатация получившейся конструкции. Изначально, каждый такой прибор представляет определенную опасность, поскольку он не способен самостоятельно контролировать уровень нагрева теплоносителя

В связи с этим, каждому нагревателю требуется определенная доработка, то есть установка и подключение дополнительных контрольных и автоматических устройств.

В первую очередь выход трубы оборудуется стандартным набором устройств, обеспечивающих безопасность – предохранительным клапаном, манометром и приспособлением для отвода воздуха. Следует помнить, что индукционные водонагреватели будут нормально работать лишь при наличии принудительной циркуляции воды. Самотечная схема очень быстро приведет к перегреву элемента и разрушению пластиковой трубы.

Во избежание подобных ситуаций, в нагревателе устанавливается термостат, подсоединенный к устройству аварийного отключения. Опытные электротехники используют для этих целей терморегуляторы с температурными датчиками и реле, отключающие цепь при достижении теплоносителем заданной температуры.

Самодельные конструкции отличаются довольно низкой эффективностью, поскольку вместо свободного прохода, на пути воды имеется препятствие в виде частиц проволоки. Они почти полностью перекрывают трубу, вызывая повышенное гидравлическое сопротивление. При нештатных ситуациях возможны повреждения и разрыв пластика, после чего горячая вода непременно приведет к короткому замыканию. Обычно такие нагреватели используются в небольших помещениях, в качестве дополнительной системы отопления в холодное время года.

Принцип нагрева металла вихревыми токами, индуцируемыми внешним электромагнитным полем, известен достаточно давно. Плавильные индукционные тигельные печи используются в металлургии с начала прошлого века. Индукционный нагрев применяется при закалке инструмента и пайке массивных деталей.

Идея использовать индукционный нагрев в системах отопления начала реализовываться в конце прошлого века. Наряду с промышленными установками, стали появляться самодельные устройства, в том числе такие, как индукционный нагреватель из сварочного инвертора.

Индукционная сварка: принцип работы

Нагреватель такого типа можно создать, имея определенные детали.

Чаще всего в его конструктивные узлы входят:

1. Индуктор, который изготавливается из необходимого количества медной проволоки. Именно она будет обеспечивать своего рода магнитное поле.
2. Элемент да нагрева. Чаще всего он изготавливается из медной трубы, которая находится внутри каждого индуктора.
3. Генератора. Он будет преобразовывать энергию бытового типа в качественный ток.

Все эти компоненты взаимодействуют между собой и работают по принципу нагревателя индукционного типа.

Индукционный нагреватель в свою очередь представляет 4 важных момента:

• Генератор, который будет вырабатывать ток, и передавать его на медную кадушку;
• Индуктор, принимающий ток, будет создавать электромагнитное поле;
• Элемент для нагрева будет разогреваться под воздействием потока, и создавать векторные перемены;
• Теплоноситель в процессе разогрева будет передавать свою энергию прямо в отопительную систему.

Такое действие индукционного агрегата дает ряд преимуществ.

Сборка и монтаж системы

Подключать индуктор к клеммам сварочного аппарата, предназначенным для подсоединения сварочных кабелей, нельзя. Если это сделать, то агрегат просто выйдет из строя. Чтобы приспособить инвертор под работу с индукционным нагревателем, потребуется достаточно сложная переделка аппарата, требующая, в первую очередь, знаний в радиоэлектронике.

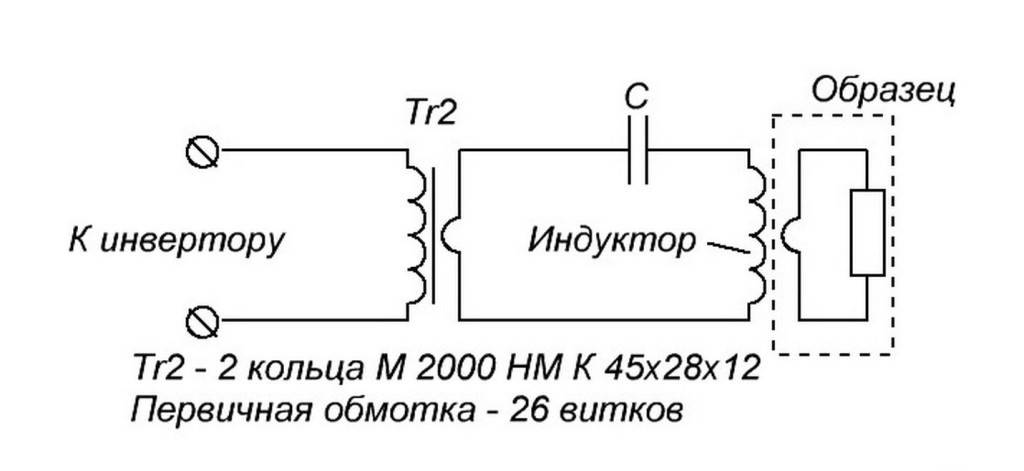

В двух словах, эта переделка выглядит так: катушку, а именно ее первичную обмотку, требуется подсоединить после преобразователя высокой частоты инвертора вместо встроенной индукционной катушки последнего. Кроме этого, потребуется удалить диодный мост и спаять конденсаторный блок.

Как происходит переделка сварочного инвертора в индукционный нагреватель, можно узнать из этого видео.

Индукционная печь для металла

Чтобы сделать индукционный нагреватель из сварочного инвертора, потребуются следующие материалы.

1. Инверторный сварочный аппарат. Хорошо, если в агрегате будет реализована функция плавной регулировки тока.
2. Медная трубка диаметром около 8 мм и длиной, достаточной, чтобы сделать 7 витков вокруг заготовки 4-5 см в диаметре. Кроме этого, после витков должны остаться свободные концы трубки длиной около 25 см.

Для сборки печи выполните следующие действия.

1. Подберите какую-либо деталь диаметром 4-5 см, которая будет служить шаблоном для наматывания катушки из медной трубки. Это может быть деревянная круглая деталь, металлическая или пластиковая труба.
2. Возьмите медную трубку и заклепайте один ее конец молотком.
3. Плотно заполните трубку сухим песком и заклепайте второй ее конец. Песок не даст трубке сломаться при скручивании.
4. Сделайте 7 витков трубки вокруг шаблона, после чего спилите ее концы и высыпьте песок.
5. Подсоедините получившуюся катушку к переделанному инвертору.

Совет! Если предполагается, что индукционная печь будет работать длительное время на большой мощности, то к трубке рекомендуется подвести водяное охлаждение.

Шаг 5: LC-контур

К этой части есть несколько подходов. Если вам нужен мощный нагреватель, вам понадобится конденсаторный массив для управления током и напряжением.

Во-первых, вам нужно определить, какую рабочую частоту вы будете использовать. Более высокие частоты имеют больший скин-эффект (меньшее проникновение) и хороши для небольших объектов. Более низкие частоты лучше для больших объектов и имеют большее проникновение. Более высокие частоты имеют большие потери при переключении, но через бак пройдет меньше тока. Я выбрал частоту около 70 кГц и дошел до 66 кГц.

Мой конденсаторный массив имеет ёмкость 4,4 мкФ и может выдерживать более 300А. Моя катушка около 1мкГн. Также я использую импульсные пленочные конденсаторы. Они представляют собой осевой провод из самовосстанавливающегося металлизированного полипропилена и имеют высокое напряжение, высокий ток и высокую частоту (0.22 мкФ, 3000В). Номер модели 224PPA302KS.

Я использовал две медные шины, в которых просверлил соответствующие отверстия с каждой стороны. Паяльником я припаял конденсаторы к этим отверстиям. Затем я прикрепил медные трубки с каждой стороны для водного охлаждения.

Не берите дешевые конденсаторы. Они будут ломаться, и вы заплатите больше денег, чем если бы вы сразу купили хорошие.

Экономия, правда или миф?

Существует два мнения по поводу экономии на применении в быту индукционного нагревателя. Одна сторона считает, что он действительно способен сохранить содержимое кошелька, другие же считают, что это лишь очередной способ заманить покупателей. Обе стороны приводят научную аргументацию к своим позициям.

Сторонники того, что индукционное отопление сварочным инвертором не способно привести к какой-либо экономии ссылаются на закон сохранения энергии. Согласно ему, не зависимо от того в какой нагреватель подать определённое количество энергии, например, 12 кВТ, он не сможет выработать больше тепловой энергии за счёт потерь, и отсутствия 100% коэффициента полезного действия.

Противники этого мнения делают упор на то, что получая энергию, в те же 12 кВТ, индукционный нагреватель вырабатывает меньше энергии, однако, не вся эта энергия является тепловой. Даже более того, тепловая энергия вырабатывается в большей степени, чем получается.

Сварочный инвертор Бригадир

Особенности эксплуатации

Самодельная сборка нагревателя – это лишь половина дела

Не менее важное значение имеет правильная эксплуатация получившейся конструкции. Изначально, каждый такой прибор представляет определенную опасность, поскольку он не способен самостоятельно контролировать уровень нагрева теплоносителя. В связи с этим, каждому нагревателю требуется определенная доработка, то есть установка и подключение дополнительных контрольных и автоматических устройств

В связи с этим, каждому нагревателю требуется определенная доработка, то есть установка и подключение дополнительных контрольных и автоматических устройств.

В первую очередь выход трубы оборудуется стандартным набором устройств, обеспечивающих безопасность – предохранительным клапаном, манометром и приспособлением для отвода воздуха. Следует помнить, что индукционные водонагреватели будут нормально работать лишь при наличии принудительной циркуляции воды. Самотечная схема очень быстро приведет к перегреву элемента и разрушению пластиковой трубы.

Во избежание подобных ситуаций, в нагревателе устанавливается термостат, подсоединенный к устройству аварийного отключения. Опытные электротехники используют для этих целей терморегуляторы с температурными датчиками и реле, отключающие цепь при достижении теплоносителем заданной температуры.

Самодельные конструкции отличаются довольно низкой эффективностью, поскольку вместо свободного прохода, на пути воды имеется препятствие в виде частиц проволоки. Они почти полностью перекрывают трубу, вызывая повышенное гидравлическое сопротивление. При нештатных ситуациях возможны повреждения и разрыв пластика, после чего горячая вода непременно приведет к короткому замыканию. Обычно такие нагреватели используются в небольших помещениях, в качестве дополнительной системы отопления в холодное время года.

Использование индукционных катушек вместо традиционных ТЭН в отопительном оборудовании позволило значительно увеличить КПД агрегатов при меньшем потреблении электроэнергии. Индукционные нагреватели появились в продаже относительно недавно, к тому же по достаточно высоким ценам. Поэтому народные умельцы не оставили эту тему без внимания и придумали, как сделать индукционный нагреватель из сварочного инвертора.

Индукционный нагреватель: достоинства и недостатки

У индукционных электронагревателей имеются следующие сильные стороны:

	Вихревые токи помимо тепла генерируют еще и вибрацию, которая препятствует оседанию накипи на стенках нагревательного элемента. Вследствие этого индукционные котлы не требуют очистки.
	Нагревательный элемент такого котла представляет собой обычную трубу, которая разогревается вихревыми токами. В условиях перманентной циркуляции теплоносителя по трубе, она физически не может перегореть. В отличие, например, от традиционного электрического ТЭНа. Как следствие, ремонт или замена нагревательному элементу вряд ли потребуются.
	Даже сделанный своими руками вихревой генератор тепла герметичен. Подогрев теплоносителя происходит внутри цельнометаллического нагревательного элемента. При этом энергия транслируется нагревателю дистанционно через электромагнитное поле. Благодаря отсутствию разъемных соединений в индукционных котлах полностью исключены протечки.
	Индукционный котел практически бесшумный, хотя нагревательный элемент при работе может вибрировать. Но частота таких вибраций очень далека от диапазона воспринимаемых человеческим ухом звуковых волн.
	Конструкция обогревателя собирается из доступных и недорогих деталей, поэтому готовый прибор имеет очень низкую себестоимость.
	Индукционная схема нагрева воды очень эффективна, долговечна и надежна. Она позволяет даже отказаться от установки в систему циркуляционного насоса: теплоноситель будет циркулировать по трубам под действием тепловой конвекции, нагреваясь на выходе из котла практически до парообразного состояния.

Однако, индукционный нагреватель не лишен и недостатков:

	Электромагнитное поле увеличивает температуру не только нагревательного элемента, но и других объектов окружающего пространства, в том числе и тканей тела человека. Поэтому для собственной безопасности нужно держаться от такого устройства как можно дальше.
	Прибор во время работы потребляет электричество, а это достаточно дорогой источник энергии.
	Теплоотдача нагревателя столь высока, что всегда сохраняется риск детонации прибора вследствие перегрева теплоносителя. Снизить риск подобного развития событий можно установкой датчика давления.

Как сделать вихревой индукционный нагреватель своими руками

Порядок сборки индукционного нагревателя такой:

	1. Берется толстостенная полимерная труба, к торцам корой монтируются два вентиля для присоединения разводки. При этом обратка должна оказаться снизу.
	2. Перед установкой верхнего вентиля в трубу засыпается рубленая металлическая проволока, которая заполняет все внутреннее пространство. Рекомендуемый диаметр проволоки — 5-6 мм, длина рубленых отрезков произвольная.
	3. Вокруг трубы наматывается медная проволока (не менее 90 витков).

Вот и все, два компонента системы готовы: это индуктор — катушка из медной проволоки, и нагревательный элемент — полимерная труба, заполненная обрезками проволоки. Дело за малым — подключить их к генератору и наслаждаться результатом.

Самый доступный и дешевый генератор для индукционного нагревателя — сварочный инвертор. Медная проволока просто соединяется с его полюсами, и котел начинает работать в режиме высокочастотного переменного тока. При этом индуктор излучает электромагнитное поле, вихревые токи раскаляют обрезки проволоки, и вода в полимерной трубе закипает буквально за секунды, давая старт тепловой циркуляции в разводке.

Безусловно, индукционный нагреватель, собранный из сварочного инвертора и полимерной трубы, заполненной обрезками проволоки, вряд ли будет работать очень эффективно. Однако даже с помощью такого нагревательного прибора можно отапливать достаточно большие площади

Учитывая, что агрегат самодельный, обращаться с ним нужно очень осторожно, строго следуя рекомендациям по безопасному использованию

Необходимые материалы и инструменты

Чтобы смонтировать индукционный котел из сварочного инвертора самому, прежде всего, нужно приготовить все необходимые инструменты и материалы, к которым можно отнести следующее:

• инвертор от агрегата для сварки, который значительно облегчит монтаж нагревателя;
• пластиковая труба с толстыми стенками, которая будет корпусом собираемого устройства;
• нержавеющая проволока из металла, которая станет нагреваемым элементом в электромагнитном поле;
• металлическая сетка, роль которой будет заключаться в удержании внутри прибора кусков нержавеющей проволоки;
• медная проволока для создания индуктора;
• циркуляционный насос для беспрерывной подачи воды;
• терморегулятор;
• переходники и шаровые краны для подсоединения нагревателя к отоплению;
• кусачки для обработки проволоки.

Сварка ТВЧ. Сварка токами высокой частоты. Высокочастотная сварка. | мтомд.инфо

При сварке токами высокой частоты (ТВЧ) изделие перед сварочным узлом формируется в виде заготовки с V-образной щелью между свариваемыми кромками. К кромкам индуктором (рисунок, позиция а) или с помощью вращающегося контактного ролика (рисунок, позиция б) подводится ток высокой частоты таким образом, чтобы он проходил от одной кромки к другой через место их схождения.

Вследствие поверхностного эффекта и эффекта близости, который по мере сближения кромок усиливается, достигается высокая концентрация тока в месте схождения кромок, и они разогреваются. Нагретые кромки обжимаются валками и свариваются.

Высокочастотная сварка

Качество сварного соединения и расход электроэнергии обусловлены особенностями протекания тока высокой частоты по проводникам.

Схема высокочастотной сварки труб

а — индукционный; б — контактный способы подвода тока

1 — индуктор; 2 и 3 — контакты; 4 — ферритовый стержень; 5 — сжимающие ролики; 6 — труба; 7 — направляющий ролик

При протекании тока по проводнику проявляется поверхностный эффект, заключающийся в неравномерном распределении переменного тока по сечению проводника: у наружной поверхности проводника наблюдается наибольшая плотность тока. При высокой частоте ток проходит лишь по тонкому поверхностному слою проводника. Вследствие поверхностного эффекта существенно увеличивается активное сопротивление проводников и выделяющаяся энергия концентрируется в поверхностных слоях нагреваемого изделия.

При протекании переменного тока в системе проводников, расположенных таким образом, что каждый из них находится не только в собственном переменном магнитном поле, но и в поле других проводников, проявляется эффект близости: ток по периметру проводников располагается так, что его плотность в близлежащих точках проводников максимальная, а в наиболее удаленных — минимальная. Чем меньше расстояние между осями проводников и чем больше радиус сечения проводника, тем сильнее проявляется эффект близости.

www.mtomd.info

Индукционная печь на транзисторах – схема изготовления и подключения

На сегодняшний день существует несколько популярных схем изготовления индукционной печи на полевых транзисторах. Эти схемы во многом схожи со схемами бытовых сварочных инверторов, в них также используются полевые транзисторы и пленочные конденсаторы, а в качестве системы охлаждения медные или латунные радиаторы или кулер для обдува воздухом. Так что для тех кто не ищет легких путей и готов поработать паяльником схема сборки источника питания для индуктора выглядит следующим образом:

• в схеме участвуют два полевых транзистора IRFZ44V;
• два диода UF4007 или UF4001;
• резистор 470 Ом, 1 вт;
• конденсаторы разной мощности – 1 мкФ – 3 шт, 220 нФ – 4 шт, 470 нФ – 1 шт, 330 нФ – 1 шт;
• эмалевый медный провод 1,2 мм – для обмотки ферритовых колец и такие же провода диаметром 2 мм.
• В качестве дроссельных колец можно использовать ферритовые кольца от старых приемников или блоков питания компьютеров.
• В качестве радиаторов используются латунные или медные пластины большой площади и большим количеством оребрения;
• В качестве прокладочных шайб используются резиновые кольца и шайбы из тонкого текстолита или гетинакса.

Первым этапом работы выступает изготовление дросселя – на кольцо из феррита наматывается проволока диаметром 1,2 мм. Оптимальным считается намотка 7-15 витков проволоки с одинаковым расстоянием между витками.

Следующим шагом выступает сборка батареи конденсаторов – при параллельном соединении батарея должна иметь мощность 4,7 мкФ.

Сам индуктор изготавливается из медной проводи диаметром 2 мм и имеет 7-8 полных витков с концами, имеющими длину ½ витка обмотки.

После соединения всех элементов в качестве источника питания используется аккумулятор напряжением 12 вольт и емкостью 7,2а/ч. При включении схемы емкости аккумулятора должно хватить на 30-40 минут работы и при этом он будет выдавать ток силой примерно 10А.

Такое устройство можно собрать самостоятельно, правда при этом, нет гарантии, что оно выдержит непрерывный режим работы, поскольку оно лишено устройства автоматического отключения при перегреве. Именно поэтому индукционная печь из сварочного инвертора намного практичнее и проще, как в изготовлении, так и в обслуживании.

Принцип технологии индукционный нагрев

Принцип технологии индукционного нагрева достаточно прост с физической точки зрения. Образованная из проводника тока катушка генерирует высокочастотное магнитное поле. В свою очередь, металлический объект, помещённый во внутреннюю область катушки, индуцирует вихревые токи. В результате объект сильно нагревается.

Параллельно с катушкой индуктивности, как правило, включается резонансная ёмкость. Предпринимается такой шаг для компенсации индуктивного характера катушки. Резонансная цепь, созданная элементами катушка-конденсатор, возбуждается на собственной резонансной частоте. Значение тока возбуждения существенно меньше, чем значение тока, протекающего через катушку индуктивности.

Принцип индукционного нагрева

Чтобы самому сделать какое-либо устройство, надо сначала понять, как оно работает. Действие индукционных водонагревателей мы рассмотрим на примере серийных котлов российского производства Эдисон, изготавливаемых на заводе компании Сибтехномаш. Эти котлы послужат прототипом нашего будущего самодельного прибора, поскольку все элементы их конструкции находятся на виду, в отличие от аппаратов других торговых марок.

Заводской котел Эдисон представляет собой блок из нескольких нагревательных элементов индукционного типа. Каждый элемент – это стальная труба расчетного диаметра в виде змеевика, внутри которой циркулирует теплоноситель. Она опоясывает индукционную катушку, называемую индуктором, по ней протекает ток высокой частоты, создаваемый отдельно стоящим в шкафу трансформатором. В результате вокруг катушки образуется мощное электромагнитное поле, чей вектор изменяет направление с огромной частотой. Это поле нагревает металлические стенки трубы, а от них подогревается и теплоноситель.

Возникает вопрос: зачем городить столь сложную конструкцию, когда есть старые добрые ТЭНы либо простые электродные котлы? Смысл в том, чтобы избавиться от недостатков этих нагревательных элементов, сохранив достоинства. Индукционный теплогенератор прогревает воду так же быстро, как и электродный котел, но при этом его рабочая часть не подвержена разрушению. Индукционная катушка – весьма надежный элемент и не перегорит, как обычный ТЭН, так как не испытывает большой нагрузки.

Как сделать своими руками?

Электрическая схема индукционного нагревателя

Допустим, вы решили сделать лично индукционный нагреватель, для этого подготавливаем трубу, в неё насыпаем небольшие куски стальной проволоки (9 см в длину).

Труба может быть пластиковой или металлической, главное, с толстенными стенками. Затем, она закрывается специальными переходниками со всех сторон.

Далее, на неё накручиваем медную проволоку до 100 витков и располагаем по центральной части трубки. В результате получится индуктор. К этой обмотке подсоединяем выходную часть инвертора. В качестве помощника прибегаем к терморегулятору.

В качестве нагревателя выступает труба.

Подготавливаем генератор и всю конструкцию собираем.

Необходимые материалы и инструменты:

• проволока из нержавеющей стали или катанка (диаметр 7 мм);
• вода;
• сварочный инвертор;
• провод из эмалированной меди;
• сетка из металла, имеющая маленькие отверстия;
• переходники;
• толстостенная труба из пластика;

Пошаговое руководство:

1. Режим проволоку на кусочки, длиною 50 мм.
2. Подготавливаем оболочку для нагревателя. Используем толстостенную трубу (диаметр 50 мм).
3. Дно и верх корпуса закрываем сеткой.
4. Готовим индукционную катушку. Медным проводом делаем намотку на корпус 90 витков и располагаем их в центре оболочки.
5. Из трубопровода вырезаем часть трубы и устанавливаем индукционный котёл.
6. Катушку соединяем с инвертором и заполняем котёл водой.
7. Заземляем полученную конструкцию.
8. Проверяем систему в работе. Без воды использовать нельзя, так как может расплавиться пластиковая труба.

Из сварочного инвертора

Самым простым бюджетным вариантом является изготовление индукционного нагревателя, используя сварочный инвертор:

1. Для этого берём полимерную трубу, стенки её должны быть толстыми. С торцов монтируем 2 вентиля и подсоединяем разводку.
2. Засыпаем в трубу кусочки (диаметр 5 мм) металлической проволоки и монтируем верхний вентиль.
3. Далее, делаем 90 витков вокруг трубы медной проволокой, получаем индуктор. Нагревательным элементом является труба, генератором используем сварочный аппарат.
4. Прибор должен стоять в режиме переменного тока с высокой частотой.
5. Подсоединяем медную проволоку к полюсам сварочного аппарата и проверяем работу.

Работая индуктором, будет излучаться магнитное поле, при этом, вихревые токи будут раскалять рубленую проволоку, что приведёт к закипанию воды в полимерной трубе

Необходимые материалы и инструменты

Чтобы смонтировать индукционный котел из сварочного инвертора самому, прежде всего, нужно приготовить все необходимые инструменты и материалы, к которым можно отнести следующее:

• инвертор от агрегата для сварки, который значительно облегчит монтаж нагревателя;
• пластиковая труба с толстыми стенками, которая будет корпусом собираемого устройства;
• нержавеющая проволока из металла, которая станет нагреваемым элементом в электромагнитном поле;
• металлическая сетка, роль которой будет заключаться в удержании внутри прибора кусков нержавеющей проволоки;
• медная проволока для создания индуктора;
• циркуляционный насос для беспрерывной подачи воды;
• терморегулятор;
• переходники и шаровые краны для подсоединения нагревателя к отоплению;
• кусачки для обработки проволоки.
