Как выбрать и установить кабель для обогрева водопроводной трубы

Подготовка и разделка кабеля

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.

Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.

Удобнее всего это проделать тонкой отверткой или шилом.

После расплетения волокна скручиваются в одну косичку.

Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.

Под ним запрятана, так называемая матрица с медными жилами по бокам.

Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.

Делая надрез, не повредите сами жилки. Они довольно тонкие.

Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.

После чего удаляете матрицу и остатки изоляции с меди.

Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.

Ошибка №3

Не обжимайте гильзы обычными пассатижами.

Они никогда не создадут нормальный контакт в таком ответственном месте соединения.

Ошибка №4

Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне

В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.

В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.

После обжима вставляете на каждую жилку маленькие термоусадочные трубки.

Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.

Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.

Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.

Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.

У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.

Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.

Ошибка №5

При этом нельзя оставлять все три жилы одинаковой длины.

Заземляющий проводник обязательно должен быть длиньше всех остальных.

Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.

После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.

Ошибка №6

При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.

Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.

Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.

Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).

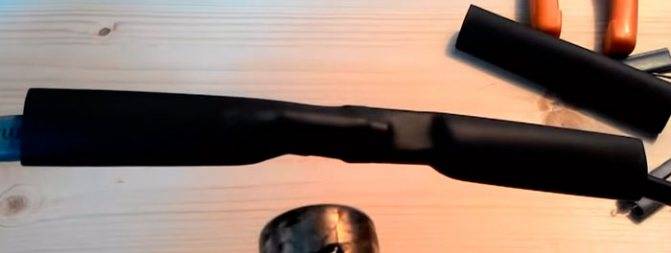

Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.

В итоге у вас получится соединение, в котором каждая рабочая жила:

герметична друг от друга

герметична от оплетки

Даете соединению время остыть и переходите к заземлению.

Какие функции выполняют кабельные системы обогрева?

Многие люди убеждены, что кабельная защита трубопроводных конструкций от замерзания удаляет лёд из водопроводных и канализационных систем. Однако в первую очередь искусственный нагрев коммуникаций необходим для того, чтобы исключить возможность замерзания рабочей среды, которая перемещается по трубам.

Кабель для обогрева труб способствует сокращению теплопотерь

Рассмотрим основные функции, которые выполняют кабельные системы обогрева:

  • поддержание необходимой температуры рабочей сред, которые транспортируются по трубопроводам;
  • активные системы обогрева позволяют минимизировать тепловые потери, которые возникают во время транспортировки рабочей среды по системе;
  • позволяют обеспечить нормальную работу трубопроводных конструкций, которые осуществляют транспортировку других сред. Например, масел минерального типа, физические характеристики которых зависят от температурного показателя;
  • использование кабельных систем защиты трубопроводов от замерзания позволяют уменьшить финансовые затраты, а также трудозатраты при прокладке той или иной конструкции;
  • искусственный обогрев канализации и систем водоснабжения позволяет минимизировать риски возникновения поломки в этих конструкциях. Благодаря этому расходы на ремонтные работы значительно снижаются.

Виды греющего провода с характеристиками

Греющий кабель для водопровода.

Обогревательные провода преобразуют электрическую энергию в тепловую за счет высокого внутреннего сопротивления. Это гибкие изделия, которые можно уложить на поверхности любой конфигурации. Провод имеет минимум 2 слоя надежной изоляции, защищающей от вредного внешнего воздействия. Конструкция может включать фольгированный экран или медную оплетку, предотвращающие короткое замыкание, нейтрализующие магнитное поле.

Производится 2 вида нагревательных проводов — резистивные и саморегулирующиеся. Действие первых основано на способности металлов нагреваться, когда по ним проходит электричество. В саморегулирующихся конструкциях тепло выделяет специальная матрица, а проводники остаются холодными.

Основная характеристика всех греющих кабелей — мощность электроэнергии, которую они потребляют на 1 пог. м. Для размещения обогревающего изделия внутри трубопровода хватает 10 Вт/м. Наружная установка предполагает повышение удельной мощности от 20 Вт/м и больше.

При выборе греющего провода учитывают и другие характеристики, в числе которых:

  1. Максимально допустимая длина линии с учетом ответвлений. На параметры оказывают прямое влияние толщина, удельное сопротивление проводника, количество жил. Если превысить допустимую длину, может выйти из строя вся обогревательная система.
  2. Предельная рабочая температура — характеризует способность изделия поддерживать ее длительное время. Производится 3 линейки, каждая из которых рассчитана на эксплуатацию в соответствующих условиях.
  3. Максимально допустимая температура в отключенном состоянии.

Выпускаются обогревательные кабели круглого и плоского сечения. Последние больше подходят для наружного размещения. Продаются в комплекте с проводом для коммутации с рабочей частью. Для экономного расхода электроэнергии применяют термодатчик с автоматом управления. Саморегулирующиеся варианты используются с компактным терморегулятором, который устанавливается на подводящей проводке.

Проведение наружного монтажа

Кабель для обогрева водопроводных труб снаружи укладывается наиболее часто, ведь этот способ является более практичным. Осуществить его можно самостоятельно, диаметр трубы при этом не меняют, а если в процессе эксплуатации возникнут неполадки, то всегда можно осуществить замену.

Если вы приобрели достаточно мощный кабель, его следует обмотать вдоль трубы, закрепив специальным скотчем. Эта технология подходит, если вы проживаете в местности с умеренным климатом. Для подстраховки кабель можно уложить волной, что повысит площадь соприкосновения, а также термоотдачу. После этого труба и кабель должны быть защищены термоизоляцией.

Довольно распространен сегодня для защиты от промерзания кабель для обогрева водопроводной трубы. Как установить его, вы сможете узнать, ознакомившись со статьей. При утеплении систем в местностях с суровым климатом лучше использовать монтаж, который предполагает плотную обмотку трубы кабелем с шагом в 5 см. Это расстояние должно быть соблюдено между витками.

Резистивный одножильный кабель должен быть намотан в обратную сторону, когда вы дойдете до конца трубы. Закрепление необходимо осуществить в нескольких местах, используя всё тот же скотч. Он должен быть выполнен на основе алюминиевой фольги.

Обогрев водопроводных труб греющим кабелем предполагает плотное наматывание скотча таким образом, чтобы провод был полностью закрыт. Это выступит дополнительной термоизоляцией между утеплителем и кабелем, а также исключит повреждение утеплителя и перегрев.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

  • оболочка не должна выделять вредных веществ;
  • степень электрической защиты должна быть не ниже IP68;
  • герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается провод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Описание

Главная характеристика, определяющая уровень потребления электроэнергии – мощность греющего кабеля на метр. Чем она выше, тем значительнее расходы. Различают две разновидности данного устройства:

  • саморегулируемые;
  • резистивные.

Изделия первого типа меняют свои рабочие параметры в зависимости от температуры окружающей среды. Чем теплее вокруг, тем ниже уровень обогрева, и наоборот. Резистивный провод расходует электричество одинаково, поэтому его нужно регулярно выключать из сети.

Сколько потребляет греющий кабель электроэнергии в час, зависит и от его месторасположения. Если монтаж произведен внутри трубы, провод должен охватывать всю длину канала

Важно правильно подобрать мощность, чтобы не повредить стенки. Естественно, при наружном обогреве тоже нужно быть максимально внимательным в расчетах, тем более что здесь используют более энергоемкие устройства

Факторы, оказывающие влияние

Мощность провода находится в пределах от 5 до 150 Вт/м. В зависимости от рабочей температуры изделия делятся на высоко-, средне- и низкотемпературные. В бытовых целях применяют только модели последнего типа. Максимальная температура греющего кабеля составляет 65°С, но к этому показателю они обычно даже близко не подходят. Разве что в случаях, когда речь идет не о водопроводе, а каком-нибудь другом объекте. Уровень потребления определяется такими факторами:

  • диаметр трубы и толщина слоя теплоизоляции;
  • температура воды, движущейся по каналу;
  • длина провода и его мощность;
  • погодные условия (температура, сила ветра, и др.);
  • месторасположение провода.

Укладка греющего кабеля своими руками

В зависимости от условий и требований, кабель может монтироваться поверх трубы или укладываться внутрь. Поверхностный монтаж более легкий и более дешевый. Внутренний монтаж – единственно доступный вариант для подземных, закрытых или недоступных трубопроводов.

Внутренний монтаж

Для нагрева изнутри используется только специальный греющий кабель для труб. Его изоляция рассчитана на долговременное пребывание в воде или в другой жидкости (подходит для применения в канализационных трубах), которая перекачивается по трубам.

Саморегулирующийся внутренний нагревательный кабель

Жесткость и гибкость кабеля подобраны таким образом, чтобы он мог пройти все изгибы уже смонтированного и действующего трубопровода по всей своей длине. Учитывая сложность контроля процесса работы, для внутреннего нагрева обычно используется саморегулирующийся кабель.

Комплект подключения внутреннего греющего кабеля

Греющий кабель внутри трубы подключается через специальный комплект втулок и сальников, обеспечивающих герметичность в месте ввода. Удобство внутреннего монтажа в том, что его можно выполнить даже поздней осенью или ранней весной, так как нет необходимости раскапывать мерзлую землю

Но важно сделать это до того как вода начнет застывать в трубах

Наружный монтаж

Этот вид монтажа доступен только в сухую и теплую погоду, так как подразумевает земляные работы. Его редко используют для готового водопровода – только в случае, когда резко меняются климатические условия или жилье из временного становится постоянным, и используется в зимнее время. Поэтому необходимо продумать возможность замерзания труб заранее и выполнить укладку греющего кабеля в момент укладки водопровода.

При наружном монтаже кабель равномерно наматывается на трубу, а в случае необходимости – и на запорные элементы. Для упрощения процесса намотки очень длинного кабеля обмотку трубы делают по отдельным участкам. Метод такой намотки понятен из рисунка ниже.

Схема наружного монтажа греющего кабеля

Если температурные условия не очень жесткие – греющий кабель для трубы можно уложить линейно вдоль трубопровода. Для фиксации нагревателя используют прочный металлический скотч, играющий роль теплового экрана, который отражает тепло внутрь трубы.

Укладку кабеля по массивным элементам запорной арматуры лучше всего выполнять змейкой. Если в конструкции нагревателя предусмотрен датчик температуры – его следует закреплять в самом холодном месте трубопровода. Поверх кабеля и датчика одевается термоизоляция.

Монтируем наружный греющий кабель своими руками

Важно!

Чтобы не повредить кабель – рекомендуется использовать короткие куски термоизоляции и одевать их по мере закрепления кабеля.

После окончания всех работ производится пробное включение и регулировка нагревающей системы. Для нормальной работы водяных труб их температура не должна опускаться ниже 3-4 градусов.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Устройство и разновидности греющих кабелей

Как уже было сказано выше, кабельный способ подогрева труб является наиболее распространённым. В первую очередь это связано с тем, что он является наиболее приемлемым, с точки зрения стоимости, а также очень удобным. Существует два варианта монтажа таких кабелей на трубопровод:

  • монтаж вдоль трубопровода;
  • обмотка коммуникации.

Выбор схемы расположения зависит от конкретного случая и от предпочтений владельцев дома. Кабельные системы обогрева включают в себя несколько конструктивных элементов:

  • системы запуска, размещающиеся в специальном щитке;
  • лента из алюминия. Она необходима для изоляции нагревательной системы;
  • непосредственно кабель;
  • устройство, осуществляющее контроль за температурным показателем;
  • изоляционный материал.

Для изоляции трубы с кабелем понадобится утеплитель, например, скорлупа ППУ

Комплектация систем обогрева может отличаться в зависимости от технических характеристик. Например, в некоторых случаях наличие устройства, регулирующего температуру, не обязательно, так как саморегулирующиеся шнуры (состоящие из двух жил) нагреваются до нужной температуры автоматически.

Сегодня можно встретить в продаже две разновидности нагревающих шнуров:

  • резистивные;
  • саморегулирующиеся.

Резистивный кабель

По своей конструкции такие устройства похожи на удлинённый кипятильник. В качестве греющего элемента в таком случае выступает провод. Сам подогрев производится довольно качественно и равномерно по всей протяжённости шнура. Помимо этого, такие изделия могут продаваться в укороченном виде (отрезками), что позволяет подобрать необходимую длину.

В зависимости от количества жил, такие изделия подразделяются на:

  • одножильные;
  • двужильные.

Обогрев канализационных и водопроводных труб посредством одножильного кабеля считается менее удобным. Это связано с тем, что из-за наличия только одной жилы, приходится выполнять подвод электрической энергии с обоих концов шнура. Двужильные шнуры для отопления трубопроводов являются более удобными, так как включают в себя вторую жилу. Наличие второй жилы позволяет избежать двухстороннего подключения шнура к электроэнергии. Одна жила в таких изделиях выполняет функции по нагреву, а вторая выступает в качестве проводника электрической энергии.

В зависимости от потребности можно выбрать резистивный или саморегулирующий кабель

Основным преимуществом резистивных устройств является их демократичная стоимость, которая, как правило, на 50% ниже, чем у саморегулирующих обогревательных шнуров для труб. Но недостатков у таких изделий больше:

  • подогрев коммуникации с помощью таких устройств выполняется равномерно по всей протяжённости, поэтому поднятие температуры в определённой точке является невозможным;
  • в случае скрещивания проводов такое устройство может легко выйти из строя;
  • отсутствие возможности самостоятельно регулировать длину греющего изделия;
  • средние показатели КПД. Это связано с тем, что такие устройства подогреваются до одинаковой температуры по всей длине. Таким образом, подогрев коммуникации выполняется одинаково во всех точках, даже если некоторые из них не нуждаются в этом.

Саморегулирующийся кабель

Такая разновидность шнуров для подогрева является наиболее функциональной, однако, стоимость на такие устройства примерно в 2 раза превышает цену резистивных аналогов. Труба с саморегулирующимся подогревом — наиболее подходящее решение, так как нагрев выполняется только на холодных участках трубопровода. Интенсивность нагрева трубы таким кабелем прямо пропорциональна её охлаждению.

Саморегулирующиеся шнуры включают в себя две жилы, которые стыкуются между собой за счёт терморегулирующей матрицы. Такая матрица производится из специального материала, который способен проводить ток и регулировать его интенсивность. На регуляцию тока матрицей оказывает непосредственное влияние температура окружающей среды.

Саморегулирующиеся шнуры используются в разных сферах, но наиболее популярны в частном строительстве. Чаще всего их применяют для организации подогрева трубы, которая прокладывается от скважины на частном участке.

Рассмотрим основные достоинства саморегулирующихся нагревательных устройств:

  • автоматическая регуляция нагрева;
  • неравномерность нагрева, позволяющая согревать необходимые участки трубопроводной конструкции;
  • регуляция длины устройства;
  • электрический шнур можно монтировать в два слоя без опасения перехлёста;
  • простота конструкции, которая достигается благодаря автоматичности электрошнура.

Саморегулирующий кабель можно располагать с перехлестом

Греющий кабель — расчет потребления (расхода) электроэнергии.

Как рассчитать потребление греющего кабеля?

Сколько будет стоить обогрев труб греющим кабелем в месяц?

Можно рассчитать, однако цифры получатся всё же приблизительные, так как реальное потребление зависит от толщины теплоизоляции, силы мороза, скорости ветра, температуры воды, поступающей в трубу.

Рассмотрим на примере саморегулирующего греющего кабеля Lavita GWS (SRL) 16-2 с номинальным потреблением 16 ватт на метр, для трубы 32 диаметра длиной 10 метров:

Номинальное потребление греющего кабеля (на воздухе при 10С) = 16 Ватт на метр, Номинальное потребление 10 метров кабеля составит 160 ватт, Реальное потребление саморегулирующегося кабеля, работающего под теплоизоляцией, в 2-3 раза меньше. возьмем в 2 раза: 160/2=80 ватт. 80 Ватт в киловаттах это 0,08 КВт. Часов в месяце: 24*30=720, При постоянном включении расход электроэнергии в месяц составит 57,6 КВт*ч (0,08КВТ*720Часов) умножаем на свой тариф, (например, стоимость киловатт часа в Самаре примерно 3 рубля), получаем 172,8 рубля в месяц. В разы уменьшить расход электроэнергии можно, увеличив слой теплоизоляции и используя термостат для труб.

То есть обогрев трубы 10 метров обойдется не более 173 рублей в месяц при условии постоянного включения, не использования термостата, мороза 15-25С и посредственной теплоизоляции.

Особенности внутреннего монтажа нагревательного кабеля

Монтаж внутри трубы повышает эффективность обогрева, уменьшает затраты электроэнергии. Возможность выполнения укладки своими силами делает этот вид защиты водопровода от промерзания весьма популярным. Но кроме неоспоримых преимуществ у этого метода есть и
недостатки, о которых следует упомянуть:

  1. в результате монтажа кабеля внутри трубы уменьшается эффективный внутренний диаметр;
  2. появление нового узла, тройника, снижает надежность водопроводной системы;
  3. кабель постепенно обрастает налетом и появляется риск засоров;
  4. монтаж возможен только на участках с небольшой кривизной.

Укладывать кабель через запорную арматуру запрещено.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеляПлюсыМинусы
ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Как и чем утеплять

Отсутствие цокольного этажа особенно вынуждает заботиться об утеплении.

Трубы, конечно, могут быть и частично закопаны в земле, но выход какой-то их части наружу неизбежен, и он требует теплоизоляции. В первом случае немаловажную роль играет глубина, на которую трубу закопали – не всегда есть возможность да и желание копать яму или траншею на глубину промерзания грунта – ведь в Сибири, на Севере эта величина составляет несколько метров.

Если дом стоит на косогоре, то и пространство под ним достаточно большое, там «гуляет» ветер и мороз, даже если этот зазор и закрыт каким-либо щитовым материалом. Упомянутый зазор может достигать одного метра и даже более, и здесь нужны эффективные меры по защите труб от холодов.

Утепление бывает разным, и наиболее распространенное – упаковка труб минеральной ватой. Но эта шуба не всегда эффективна, и такие меры не всегда достаточны.

Для утепления скважин, например, иногда применяют и пенополистерол экструдированный. Способ очень трудоемкий, поскольку требуется целый набор (пакет) кусков из этого материала и нужно еще и сделать в каждом из них отверстия под трубу. Вся эта «конструкция» закапывается в грунт (по возможности). Материал этот, кстати, стоит вовсе недешево.

Не кабелем единым

Каким бы ни был тип применяемого кабеля, утепление все же производится – так куда надежнее, особенно если учесть, что кабель когда-то, да и выйдет из строя, а вода в короткое время в трубе замерзнет.

Теплоизоляцию монтируют поверх водопроводной трубы и кабеля. Если все же трубу с кабелем не упаковать таким образом, то тогда обогрев будет тратиться почти впустую – в атмосферу.

Кроме уже упомянутого пенополистирола применяют еще и вспененный полиэтилен. Эти оба материала влагостойки и являются некоторой защитной амортизацией для труб. Хотя сами так же нуждаются в дополнительной защите.

По этой простой причине очень часто применяется известная конструкция – «труба в трубе», особенно если трубы размещены в грунте или же на воздухе. Утеплитель находится между этих труб – между «штатной» и защитной, она большего диаметра, с учетом толщины теплозащиты.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Заземляющая оплетка

Если кабель уложен по пластиковой трубе без каких-либо металлических вентилей или хомутов, то многие заземляющий проводник даже не подключают.

С неподключенной “землей” греющий кабель работает без проблем. Оплетка в этом случае выполняет только функцию дополнительной механической защиты.

Есть даже недорогие саморегулирующиеся кабели, которые не имеют оплетки в своей конструкции изначально.

Ошибка №7

Если же труба металлическая или обогрев встроен внутрь водопровода, то без заземления использовать такой обогрев ни в коем случае нельзя.

Как мы уже говорили ранее, заземляющий провод на силовом кабеле должен быть самым длинным. Это необходимо, чтобы соединительные гильзы не оказались расположены на одном уровне.

В этом случае муфта получится через чур толстой. Одеваете на заземление усадку, а саму жилу вставляете в еще одну гильзу.

С обратной стороны в нее запускаете скрученную в косичку оплетку.

Ошибка №8

При этом не оставляйте большого запаса и не нужных колец, которые в последствии не дадут плотно “ужаться” самой верхней термоусадке.

Обжимаете место стыка кримпером. Термоусадка сверху выполняет роль механической защиты.

Герметизация соединения здесь не столь важна. В самом конце сдвигаете внешнюю муфту и изолируете все три гильзы и само соединение.

Ошибка №9

Здесь самое главное нагревать муфту начиная с середины, постепенно передвигая фен к краям, а не наоборот.

Внутри не должно образоваться воздушных прослоек или пузырей. А на концах термотрубки должны появиться капли клея.

Чтобы муфта надежно приклеилась и сидела “как влитая”, рекомендуется перед ее установкой немного зашкурить места на внешней оболочке кабеля.

Дополнительно, пока муфта еще горячая, по краям ее можно поджать пассатижами.

Но это при условии, что кабель у вас не круглого сечения.

Саморегулирующийся нагреватель

В этом названии нет преувеличений. Инженерам действительно удалось создать изделия, которые не нуждаются в применении внешнего управления.

Конструкция кабеля обогревающего саморегулирующегося для водопровода

На схеме обозначены привычные элементы: медные жилы, экранирование, устойчивая к высоким температурам фторопластовая изоляция. Но здесь главную полезную функцию выполняет особая матрица. Ее проводимость изменяется при повышении/ снижении температуры. Одновременно с этим происходит уменьшение/ увеличение нагрева.

Эти изделия стоят дороже резистивных аналогов. Однако они намного экономичнее в эксплуатации. При их применении температура будет повышаться только там, где это действительно надо.

Саморегулируемые и резистивные нагреватели

Эксплуатационные характеристики греющих кабелей

Электрические кабели для обогрева водоотводов и кровли работают в сложных условиях – под воздействием влаги, отрицательных температур, механических нагрузок. Поэтому необходимо, чтобы кабели обладали следующим набором характеристик:

  • герметичностью оболочки и стойкостью к атмосферной влаге;
  • стойкостью к УФ-излучению;
  • способностью не изменять свои свойства при высоких и низких (отрицательных) температурах;
  • высокой механической прочностью, позволяющей противостоять нагрузкам от снега и льда;
  • безопасностью, связанной с высокими электроизоляционными свойствами.

Поставляются кабели в бухтах или готовых греющих секциях – отрезанных фрагментах фиксированной длины с муфтой и питающим проводом для подключения к сети.

Секции – более удобный вариант, монтировать который проще. Кабель в бухтах, как правило, применяют для водоотливов и кровель сложной конфигурации, для которых стандартные секции не подходят.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
