Устройство кабельной канализации и по каким нормам и правилам её проводят: Инструкция +Фото и Видео

Монтаж трубопровода: крепления и уклоны

Качественный монтаж трубопровода невозможно произвести без указания на схеме канализации мест и способов  крепления, а также уклонов. Углы уклонов отмечаются в местах вынужденных остановок. Они обеспечивают произвольное опустошение труб, которое необходимо в процессе эксплуатации. Устройство трубопроводов предусматривает указанные ниже углы уклона , изменения зависят от перемещаемой среды (в градусах):

  • газообразная среда: 0,002–0,003;
  • жидкие легкоподвижные вещества – 0,002;
  • кислотная и щелочная среда – 0,005;
  • вещества высокой вязкости или быстро застывающие – не больше 0,02.

Если конструкция не предусматривает наличие уклона, то на схеме необходимо отразить, как будет производиться опустошение труб. Также на плане следует отметить места в фундаменте, где будут  находиться болты для опор крепления. Сдвигов во время монтажа труб допускать нельзя

Важно учитывать, что подвижные элементы должны устанавливаться так, чтобы была возможность беспрепятственного перемещения трубопровода, например, для удлинения

Как правильно маркировать кабели и провода

Цветовая маркировка жил необходима для монтажа практически любой электросети. Она дает возможность быстро определить, для чего нужна та или иная жила. В результате ускоряется и упрощается монтаж электропроводки, а главное – снижается риск поражения человека электрическим током и короткого замыкания при эксплуатации электропроводки.

Отметим, что цветовая маркировка жил необходима, даже если речь идет о щите, установленном в доме с небольшим количеством кабелей. Ведь ремонтировать и обслуживать электропроводку в дальнейшем могут электротехники из соответствующих организаций. Кроме того, необходимость подобной маркировки четко указана в действующих ГОСТ и ПУЭ.

Правила маркировки кабелей в электропроводке

Цвета для разметки проводов выбраны не случайно. Они прописаны в правилах технич. эксплуатации электроустановок потребителей. Сокращенно – ПТЭЭПП. Там сказано, что жилы должны иметь цветовую и цифровую маркировку. Кроме того, соответствующие отметки должен иметь и сам распределительный щит.

В свою очередь в ПУЭ сказано следующее:

  1. Распределительный щит должен иметь наименование на корпусе. Если щит установлен в квартире, то его маркировка необязательна. Если же он установлен снаружи, например, во дворе частного дома, тогда маркировка обязательна.
  2. Внутри распределительного щита должен быть лист с таблицей, в которой перечислены все потребители электроэнергии с указанием потребляемой мощности. Кроме того, внутри должна быть схема сборки вводного щита, если таковая необходима.

Далее в ПТЭЭПП указано:

  • Кабели и провода в модульном электротехническом устройстве следует маркировать цветом.
  • На устройствах защиты должна быть маркировка, в которой указана группа электросети, для которой действует данное защитное устройство. Дополнительно должен быть порядковый номер и назначение данной группы (бойлер, освещение в гостиной и т.д.)
  • В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно действующему ГОСТ 23594–79 используется следующая маркировка:

  • Провод или кабель маркируется бирками, термоусаживаемыми трубками или лентами ПВХ. Разумеется, что надписи на бирках должны быть четкими и разборчивыми. Длина бирка должна быть более 2,5 сантиметров.
  • Кроме того, маркировка может наноситься не на бирки, а непосредственно на провод или кабель. Здесь также обязательным условием является разборчивость и четкость маркировки, это можно увидеть на фото:

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Итак, мы рассмотрели наиболее важные правила маркировки проводов. Теперь расскажем, как необходимо маркировать кабели при монтаже электропроводки.

Оборудование для маркировки кабелей

Маркировка кабелей и проводов – необходимая и важная задача для надежной и безопасной эксплуатации электропроводки. Каждый электрощиток должен иметь специальные метки, которые позволяют быстро разобраться в хитросплетении проводов и кабелей. Проблема заключается в том, чтобы сделать маркировочные бирки, которые будут служить длительное время.

Оптимальным решением для этого является специальный принтер (смотрите фото ниже) для печати бирок и этикеток с маркировкой.

Конечно, если Вы не занимаетесь профессионально электромонтажом проводки, в таком принтере нет необходимости. Для бытовой электропроводки можно приобрести кабельные маркеры, которые можно увидеть на фото ниже.

С их помощью можно быстро и просто маркировать силовые и контрольные линии в электрощитках.

Что еще нужно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже.

При монтаже в электрощите следует указывать группы электропроводки. Это позволяет быстро понять, какой именно входной кабель обслуживает проблемную или вышедшую из строя группу.

Если открывая электрощит непонятно, какой именно кабель отвечает за проблемную ситуацию, необходимо с помощью индикаторной отвертки локализовать проблему. Это может занять достаточно много времени, в зависимости от сложности электропроводки.

Если жилы не имеют цветовой маркировки, то это следует произвести их маркировку. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

В результате мы получаем вот такую маркировку:

Теперь при ремонте можно быстро определить назначение каждой жилы. С помощью термоусаживаемых трубок или изоленты можно маркировать жилы не только в электрощите, но и в других устройствах, например, автоматах, УЗО и т.д.

Схема

Перед прокладкой в первую очередь составляется схема трассы и расстановка механизмов на ней.

Обязательно должны быть указаны:

места установки барабанов

вспомогательные устройства

расстановка контролирующих лиц

механизмы для протяжки

количество поворотов

переводы в трубах

пересечения с различными сетями (водопровод, канализация, другие кабеля)

К сожалению, в наших условиях, основной способ прокладки всех кабелей – это прокладка вручную. Принято считать, что главное – это собрать по больше людей или выбрать по мощнее тяговую машину.

Однако нормативы, которые предъявляются к новым кабелям с изоляцией из сшитого полиэтилена, требуют, чтобы при прокладке контролировалось усилие тяжения. Поэтому применение механизмов типа трактора или грузового автомобиля недопустимо.

Если вы их все же используете, вы наносите кабелю повреждения, которые сразу после прокладки не выявляются.

Они начинают ”вылазить” только после первых 2-3 лет эксплуатации:

микроскопические трещины на оболочке

сдвиги ленточной брони

разрывы проволок экрана

растяжение сшитого полиэтилена основной изоляции

Вариант расположения кабелей и устройств для тяжения при монтаже:

Если расчетное тяжение протяженного кабеля СПЭ на сложной трассе превышает максимально допустимые значения, то применяют дополнительные тяговые лебедки и подталкивающие устройства посередине трассы.

Захват кабеля

Для захвата конца кабеля при тяжении, можно использовать два приспособления:

чулок изготовленный из стальных проволок

клиновой захват

Клиновой захват цепляется за оголенную токоведущую жилу. Прокладка кабеля в трубах с его использованием запрещена. Дело в том, что в трубах, зачастую встречаются остатки воды.

Они там появляются в результате промывки, после проколов под землей.

Кроме того, при дождливой погоде, также запрещено протягивать кабель СПЭ с помощью клинового захвата.

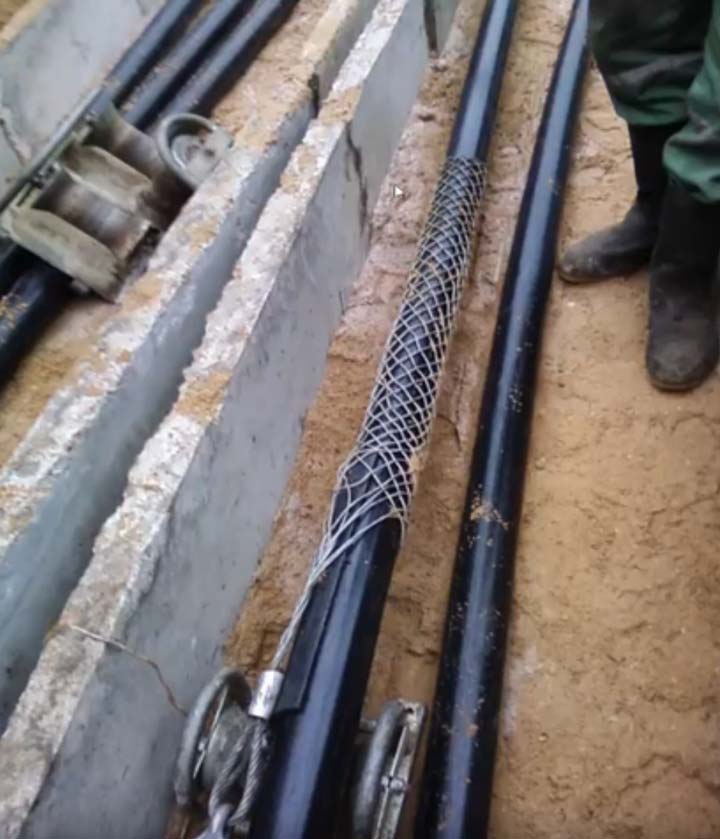

Поэтому в 90% случаев используется чулок. Сначала на конец КЛ устанавливается капа, а уже затем, на нее одевается сам чулок.

Поверх чулка наносится несколько витков бандажей. Бандажи выполняются либо медной, либо стальной (не магнитной) проволокой. Количество бандажей – минимум 5шт.

При протяжке, несколько из них могут разрушиться. Остальные должны удержать чулок в натянутом состоянии. Поставите меньше, они все оборвутся и кабель у вас при прокладке, может застрять посередине трубы.

Придется вытягивать его обратно, перетаскивать трос и начинать все по новой.

Есть специальные чулки, предназначенные для закрепления одновременно на трех однофазных кабелях. Правда, у вас должна иметься возможность протягивать три фазы СПЭ одновременно.

Правило ограничивающее такой монтаж – не более двух поворотов по трассе, с углом максимум в 30 градусов.

Еще имеются промежуточные чулки. Они представляют из себя разъемную сетку, которая накладывается на кабель. Далее все это скрепляется тросом, вплетенным в эту сетку.

Такой крепежный захват можно одевать в любом месте кабеля без риска его повреждения. Применяется это для установки в середине КЛ вспомогательной лебедки, с целью соблюдения допустимых усилий тяжения.

Особенности монтажа автономной наружной канализации

Очевидно, что автономная канализация сложнее в устройстве и требует соблюдения специфических требований в силу наличия в конструкции дополнительных элементов.

Первое, что следует сделать, это провести разметку местности в соответствии с вышеописанной технологией, но дополнительно отметить точные места установки септика и фильтрующего колодца с дренажной системой, либо сливной ямы. Важным правилом, без соблюдения которого автономная наружняя канализация едва ли сможет должным образом функционировать, будет направление монтажа – в отличие от централизованной канализации, линию ведут не от дома, а к дому.

Рассмотрение технологии монтажа наружной канализации автономного типа начнем со сливных ям, как с более простого, хоть и морально устаревшего способа сброса отходов. В соответствии с размеченным периметром ямы проводят земельные работы, представляющие собой крайне трудоемкий процесс. Упростить его может использование спецтехники

При рытье ямы вручную важно постоянно контролировать уровнем форму ее стен – она должна быть строго вертикальной, без «заваливания» наружу. После завершения земельных работ дно и стены ямы выкладывают кирпичом, оставляя дренажные отверстия и окно для входа канализационной трубы

Затем роют траншеи и укладывают трубы по описанной выше методике за исключением одного нюанса – закладка труб автономных систем может проводится значительно выше, даже в промерзающем слое почвы, так как стоки движутся по системе периодически, а не постоянно, и характеризуются относительно высокой температурой.

В заключение хочется напомнить, что использование сливных ям не только создает массу неудобств, но и может быть противозаконным, если будет установлено, что сбросы представляют опасность для грунтовых вод. Куда более безопасным и перспективным способом монтажа наружной канализации является ее оснащение специальным устройством – септиком. Рассмотрим технологию организации подобной системы.

Сперва проводятся земельные работы в местах установки септика и обустройства колодца, а также роются две траншеи. Первая, относительно неглубокая, соединяет дом и яму септика, вторая, большей глубины – яму и колодец.

На следующем этапе проводится утепление дна ямы, например, пеноплексом. Это необходимо для предотвращения промерзания застоявшейся в устройстве жидкости, а также для нормального течения процессов жизнедеятельности бактерий, которые являются необходимым условием безопасного разложения отходов. После утепления ямы и проведения всех сопутствующих работ проводят собственно монтаж септика. При этом удобнее всего будет воспользоваться услугами автомобиля-манипулятора. Горловина септика должна находиться на уровне грунта.

Приступают к возведению колодца. Тут допустимы два метода – выкладывание стен кирпичом или установка бетонных колец. Второй проще, но требует задействования спецтехники, а также предварительного долбления в кольцах отверстий для расположения элементов дренажной системы. Кирпичная кладка позволяет предусмотреть эти отверстия в процессе сооружения стен.

Когда строительство колодца завершается, приступают к монтажу дренажных труб, магистрали которых удобнее предусмотреть еще на этапе выполнения земельных работ.

Дренажные трубы обеспечивают распределение очищенной воды в грунте и могут располагаться линейно в горизонтальной плоскости, либо расходиться в разных направлениях – упорядоченно или хаотично. Стоит заметить, что в последнее время все большее распространение получают готовые пластиковые дренажные колодцы промышленного изготовления.

Следующий этап – укладка основных труб. Тут нет ничего нового – утрамбованная подушка из песка, монтаж с выполнением резки и соединений, и на каждом этапе – контроль соответствия фактического уклона нормативному.

Так, место входа основной трубы в септик нужно сделать подвижным, чтобы предотвратить разрушение трубы при почти неизбежном со временем проседании септика, но при этом обеспечить его герметичность. Все технологические отверстия следует покрыть слоем монтажной пены или другого подобного вещества.

Далее проводится комплексный контроль герметичности при максимально возможной интенсивности потока, устраняются выявленные неисправности, траншеи засыпаются по методике песок-земля, верхний профиль разравнивается.

Проводится досыпка земли в яму септика до его максимального уплотнения. Теперь монтаж системы можно считать завершенным. Осталось своевременно и качественно проводить техническое обслуживание элементов, и в первую очередь – откачку содержимого септика.
