Установка
Выполнить установку косого туалета можно тремя способами. Про каждый из них расскажем подробнее.
Прямым подключением к раструбу. Способ актуален, если все соединения идеально совпадают, то есть вам не приходиться сдвигать сантехнику в сторону
Важно грамотно рассчитать расположения раструба. Применяют специальный манжет, в зависимости от того, из чего выполнена канализационная труба — пластик или чугун
Смажьте выпуск мылом, засуньте в раструб, на который заранее устанавливается манжета. Затем останется просто зафиксировать изделие на полу.
- С помощью эксцентрика. Этот тот же раструб, только немного со смещенным центром и установленной прокладкой уплотнения. Необходимо вращать эксцентрик внутри выпуска, чтобы сместить его влево или вправо на 5 см. Аналогично происходит перемещение вверх или вниз. Удобный элемент, позволяющий подключить унитаз, даже если имеются небольшие несовпадения.
- Гофрой. Эксцентрик дает возможность по смещению лишь на небольшое расстояние, а гофра открывает более широкие горизонты. В некоторых случаях гофров разворачивают туалеты на 90 градусов относительно канализационного выпуска. Но есть у этого метода недостаток — унитаз приходится отдалять от стены, потому увеличивается занимаемая изделием площадь внутри помещения. Данный метод относят к кардинальным, когда ни один другой вариант подключения невозможен.
Как видите, косой выпуск обладает своими преимуществами, недостатками и ключевыми особенностями. Внимательно подходите к вопросу выбора, чтобы подключение осуществлялось максимально просто без лишних временных и финансовых затрат.

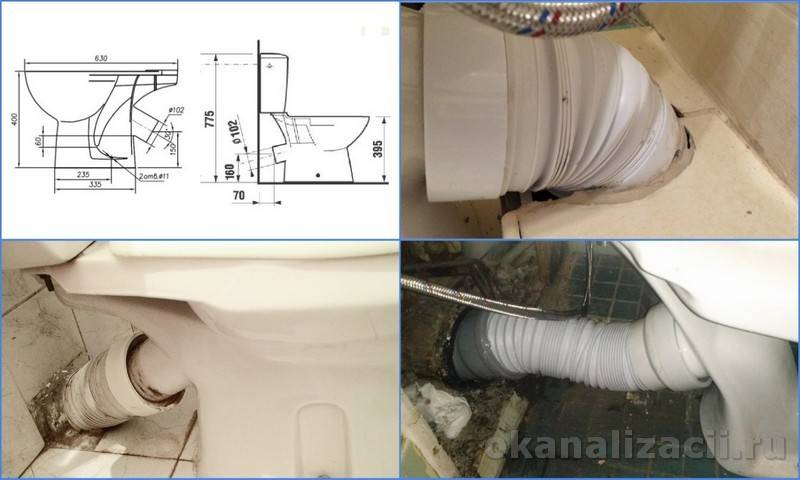

Соединение гофрой
Часто подключение сантехники производится с помощью гофры. Эта
соединительная деталь выделяется своей пластичностью, возможностью изгибаться и
растягиваться до необходимого размера. Использование гофры позволяет мастеру
получить свободу движений и облегчить процесс подключения унитаза
Однако важно
помнить, что гофра должна быть установлена под определённым наклоном, чтобы
обеспечивалась хорошая проходимость стоков. Кроме того, при выборе такого
варианта соединения следует обеспокоиться материалом стенок гофры
Он должен
быть прочным и обеспечивать надёжность эксплуатации.
Соединение гофрой

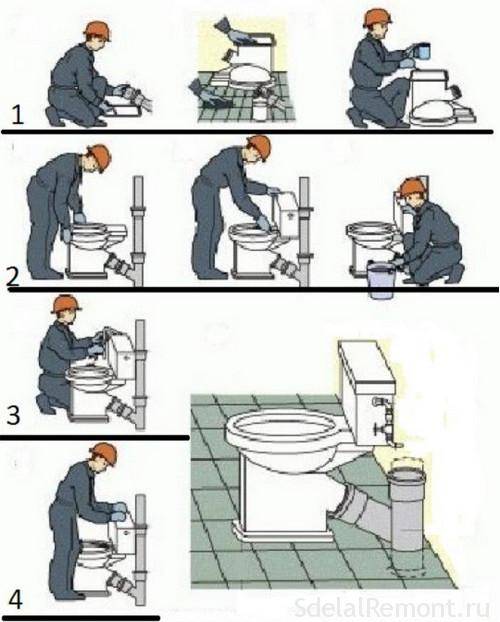

Этапы подключения
Применение гофры следует использовать тогда, когда нет
возможности взять для работы другую арматуру. Соединение унитаза с канализацией из пластиковых труб
состоит из следующей последовательности действий:
- Сжатая труба соединяется с канализационным отверстием, а стыковочное место в обязательном порядке промазывается силиконом.
- Сантехнический прибор соединяется с обратным концом гофры. Проверяется надёжность подключения простым набором в ёмкость для слива небольшого количества воды и последующим её спуском. Это позволит проверить отсутствие протекания.
- Размечается место будущих отверстий для последующего закрепления оборудования. Процедура достаточно простая и подразумевает установку сантехники на постоянное место дислокации, и отметку будущих дырок с помощью простого карандаша или фломастера.
- Унитаз убирается, а на месте отметок просверливаются дырки и вставляются дюбеля.
- Далее следует этап соединения унитаза и системы спуска. Обязательно следует промазать место соприкосновения деталей герметиком. На этом этапе работы необходимо проверить надёжность крепления на наличие подтекания. Когда вода уходит без проблем, можно продолжать монтаж оборудования. Если ситуация обстоит иначе, тогда придётся заново перепроверять расчёты по высоте наклона гофры.
Проверяем устойчивость
После установки и закрепления унитаз необходимо проверить на устойчивость. При наличии люфта необходимо снять сантехнику и выполнить стяжку цементом под полом для выравнивания.
На последнем этапе важно герметично промазать места стыка унитаза с напольным покрытием. Процесс завершён
Остаётся дождаться момента полного высыхания
герметика и можно пользоваться новым унитазом по назначению
Процесс завершён. Остаётся дождаться момента полного высыхания
герметика и можно пользоваться новым унитазом по назначению.
Нормы СНиП 2.08.01-89
До недавнего времени в Российской Федерации в основном использовались нормативы советского государства, уделявшего огромное внимание строительной, производственной, эпидемиологической и производственной безопасности своих граждан
Признавая целесообразность приведенных в этих документах данных, полученных не просто опытным путем, но и на основании научных исследований, нормы и правила все же использовались на уровне рекомендаций.
Со временем обнаружилась необходимость существования таких норм, имеющих законодательный характер.
Суд принимал их во внимание при разрешении споров, но мог и проигнорировать. Создание государственного реестра нормативных рекомендаций, норм и правил, а также методических указаний привело к тому, что разработанные нормы и правила в области строительства, производства и народного хозяйства обрели статус официальных и законодательно закрепленных. Основное условие принятия состояло в соответствии нормам российского закона
Основное условие принятия состояло в соответствии нормам российского закона
Создание государственного реестра нормативных рекомендаций, норм и правил, а также методических указаний привело к тому, что разработанные нормы и правила в области строительства, производства и народного хозяйства обрели статус официальных и законодательно закрепленных. Основное условие принятия состояло в соответствии нормам российского закона.
Санитарно-гигиенические нормы (СанПиН) не только не устарели, а стали еще более актуальными из-за ухудшившейся эпидемиологической и экологической обстановки. Ни один из принятых сводов правил, согласно законам РФ и постановлениям Министерства здравоохранения, не должен вступать в противоречие с нормами санитарии и гигиены.
Крепление чаши унитаза к полу
Тут вроде бы особых проблем быть не должно. По бокам чаши как правило есть 2 отверстия для крепления к полу. С помощью простого карандаша, фломастера или маркера отметки отверстий наносятся на плитку. Остается только просверлить и прикрутить винтами (комплекты для крепления унитазов продаются чуть ли не на каждом шагу), но так как новые унитазы чаще всего устанавливаются на керамическую плитку или керамогранит, то
Чем ближе отверстие к краям плитки, тем больше риск раскалывания плитки при сверлении
Более подробно этот вопрос обсуждается в отдельной статье, здесь же замечу, что если плитка или керамогранит укладывались поверх старой плитки в санитарном блоке, то под новой плиткой вполне может оказаться деревянный брусок, к которому крепился старый унитаз. В связи с этим использовать для сверления отверстий перфоратор я бы не советовал. Намного надежнее купить хорошее сверло для дрели. Ну и сверло по дереву также может понадобиться.
Подошва чаши унитаза или поверхность пола могут быть не плоскими
Так как чаша унитаза является керамическим изделием, а керамические изделия далеки от идеала, то даже при установке на абсолютно ровный (плоский) пол подошва чаши может не примыкать полностью к поверхности пола:
Рисунок 3. Возможные неровности подошвы чаши унитаза.
Вообще-то такие отклонения редко превышают 1-3 мм и если чаша немного не примыкает к полу посредине, как показано на рисунке 3.а), то при закручивании винты не следует затягивать очень сильно, чтобы избежать разрушения чаши в месте крепления. Если чаша не примыкает к полу так, как показано на рисунке 3.б), то как винты не закручивай, а от эффекта качелей избавиться будет трудно.
Кроме того, чем меньше площадь контакта подошвы чаши с поверхностью пола, тем больше будет давление на эту площадь при той же нагрузке. А чем больше расстояние между опорными участками, тем более неравномерным будет распределение внутренних напряжений в материале чаши. Потому при установке чаши желательно добиваться как можно большей площади контакта подошвы чаши с плоскостью пола.
Раньше при установке унитазов использовался цементный раствор. Не смотря на низкую эстетичность цементный раствор обеспечивал максимальную площадь контакта чаши с полом. Сейчас в жилых домах такой способ практически не используется. Обычно после закрепления чаши к полу подошва чаши по контуру промазывается сантехническим силиконом. После застывания силикон частично перераспределит внутренние напряжения в материале чаши. Я дополнительно по контуру чаши наклеиваю вспененный полимерный двухсторонний скотч, а в местах, где щели особенно большие, наклеиваю прокладки из пластика необходимой толщины, в остальных местах защитную пленку не снимаю. Само собой все делается аккуратно, чтобы после установки чаши ничего не было видно.
После того, как отверстия просверлены и предварительные меры по перераспределению давления приняты, чаша унитаза подсоединяется к канализации, на этот раз уже надолго. Если подключение выполняется к старой чугунной канализации, то при стыковке труб можно воспользоваться одним из способов, обеспечивающих герметичность стыка. Заодно можно промазать подошву чаши унитаза силиконом по контуру.
Если стыковка производилась с помощью средств, которым необходимо время на набор прочности или высыхание, то тут в установке унитаза делается технологический перерыв, а если необходимости в технологическом перерыве нет, то можно устроить технологический перекур. После технологического перерыва или перекура чаша унитаза проверяется на работоспособность, для этого в чашу выливается 2-3 ведра воды. Если вода уходит нормально и на стыках не течет, то можно продолжать установку.

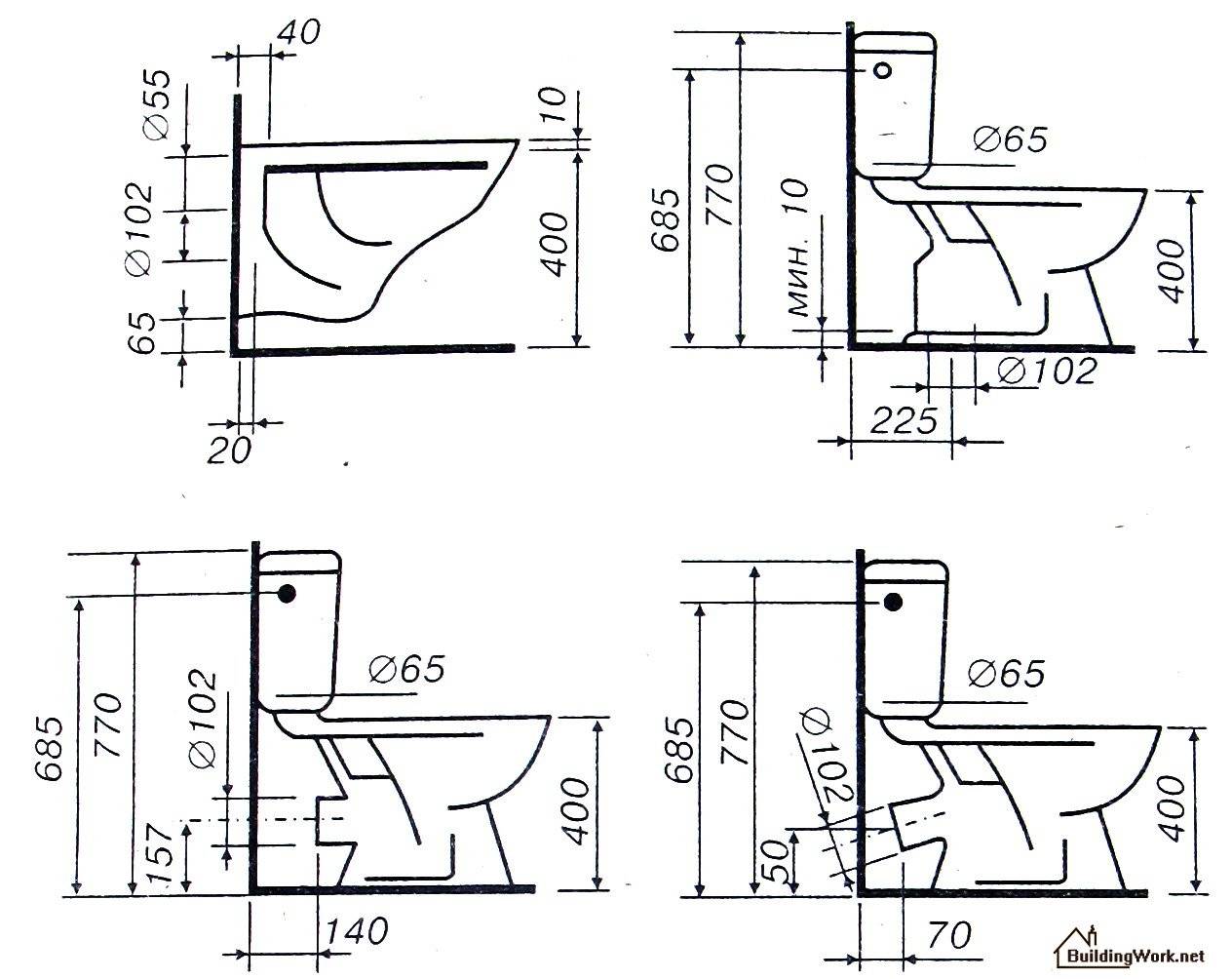

Критерии выбора
Перед покупкой унитаза нелишней окажется консультация с сантехником, которому впоследствии будет доверена установка прибора.
Нужно обратить внимание на то, чтобы модель была соразмерной площади санузла. Не стоит приобретать унитаз, который занимает более две трети свободного пространства, обычно скромного по параметрам помещения
Комфортабельность при эксплуатации – не самый последний критерий.
В магазин сантехники следует идти, зная, каков должен быть диаметр сливного отверстия. В случае несоответствия его патрубку канализационного слива придется озадачиться покупкой соединительной манжеты с гофрой и герметика.
Монтаж подвесного унитаза своими руками
Напоследок рассмотрим алгоритм установки и подключения навесного унитаза со скрытым в стену бачком. Подобные модели сантехники позволяют рационально использовать свободное пространство в помещении, однако монтаж достаточно трудоемок и сложен. Для установки подвесных унитазов без мастера требуется создание фальш-стены, за которой скрывается конструкция с бачком.
Существует несколько этапов установки подвесного унитаза:
- Подготовительные работы
- Протягивание коммуникаций
- Монтаж сливного бачка
- Установка чаши
Подготовительный этап
Монтаж подвесного унитаза начинается с подготовительных бачок. У скрытого бачка есть своя толщина, которая должна быть учтена при проектировании и сборке фальш-стены. Кнопка крепится к корпусу бачка или выносится на небольшое расстояние от него – это зависит от модели.
В стену нужно встроить силовой каркас, который входит в комплект поставки подвесных унитазов. Если он отсутствует, придется сварить его из металлического уголка. Некоторые собирают его из алюминиевого профиля, но этот вариант не самый надежный. Входящая в комплект конструкция называется инсталляцией. К ней прикрепляют штифты для навешивания чаши впоследствии.
Прокладывание коммуникаций
Когда каркас для встроенного унитаза будет установлен, нужно протянуть канализацию и водопровод для подключения оборудования. Приемная горловина канализационной системы должна быть выведена строго по уровню выпускной трубы унитаза, крепящегося к стене. Не забудьте соблюсти уклон для канализационной трубы (1-3 см на метр). Также к месту установки унитаза подводятся водопроводные трубы. Чаще всего для этого используют ПВХ-трубу, но также некоторые выбирают металлопластиковую.
Установка бачка
Когда все коммуникации будут подведены, можно будет установить скрытый бачок в стену. С этим не должно возникнуть сложностей. Подключите его к трубе для слива воды в чашу и водопроводной системе.
Когда кнопка слива размещается прямо на бачке, нужно убедиться в том, чтобы его поверхность выходила за плоскость облицовки стен (чаще всего это керамическая плитка). Бачок надежно фиксируется на штифтах при помощи гаек. Главное перед тем, как зашивать скрытый бачок гипсокартоном или другим материалом, убедиться в его работоспособности, несколько раз спустив воду.
Установка подвесной чаши
Когда бачок будет установлен и подключен, останется только закрепить чашу. Это делают после того, как фальш-стена будет собрана и отделана плиткой. Крепится унитаз на предусмотренные штифты и прочно зажимается. При правильном монтаже прибор свободно выдерживает даже самых тяжелых людей, которые будут им пользоваться.
Установка унитаза требует не только свободного времени, но и определенных навыков. Поэтому, если Вы не уверены в своих силах, лучше обратиться к специалистам. Профессиональные сантехники компании San-Remo аккуратно и в сжатые сроки произведут установку унитаза обычного или подвесного. На разные типы полов, а при необходимости проведут все необходимые коммуникации или починят старое сантехническое оборудование.

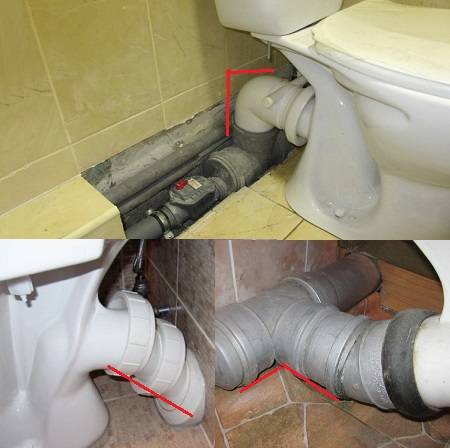

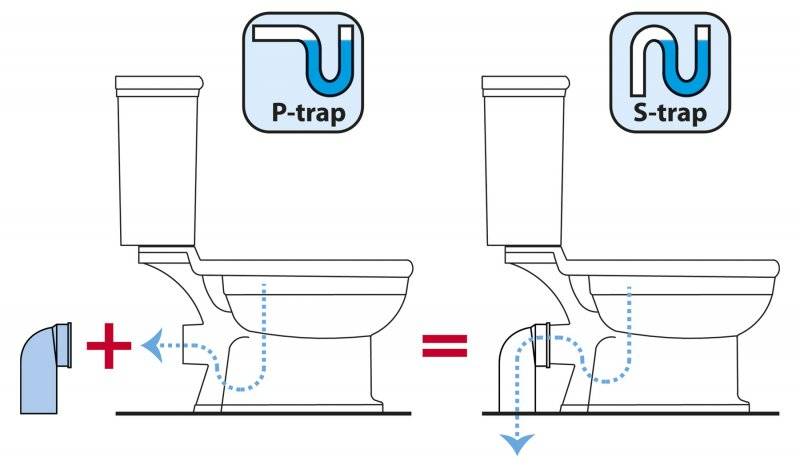

Унитаз с косым выпуском: особенности монтажа
Такую сантехнику широко использовали во второй половине двадцатого столетия. Именно в то время для устройства канализационной системы использовали чугунные трубы. Это несколько усложняет монтаж прибора. Ведь в таких случаях нужно аккуратно состыковать унитаз с раструбом канализации.
Стык замазывается цементом. При этом нужно проследить за тем, чтобы цементный раствор не попал в канализационный стояк.
Перед тем как заводить унитаз в раструб канализации, выпуск смазывают смесью, состоящей из олифы и сурика. Затем на него наматывают смоляную прядь так, чтобы ее конец остался свободным. Выпуск вторично смазывается суриком. Остается только установить унитаз и зафиксировать его на месте.
Также соединение сантехнического прибора с канализацией проводят с использованием резиновых манжет. Чтобы соединение было надежным и герметичным, необходимо тщательно очистить раструб от старого цемента. Если унитаз нужно сместить относительно стока, то лучше остановить выбор на гофрированной трубе.
Видео:
Трубопроводная арматура: преимущества и недостатки

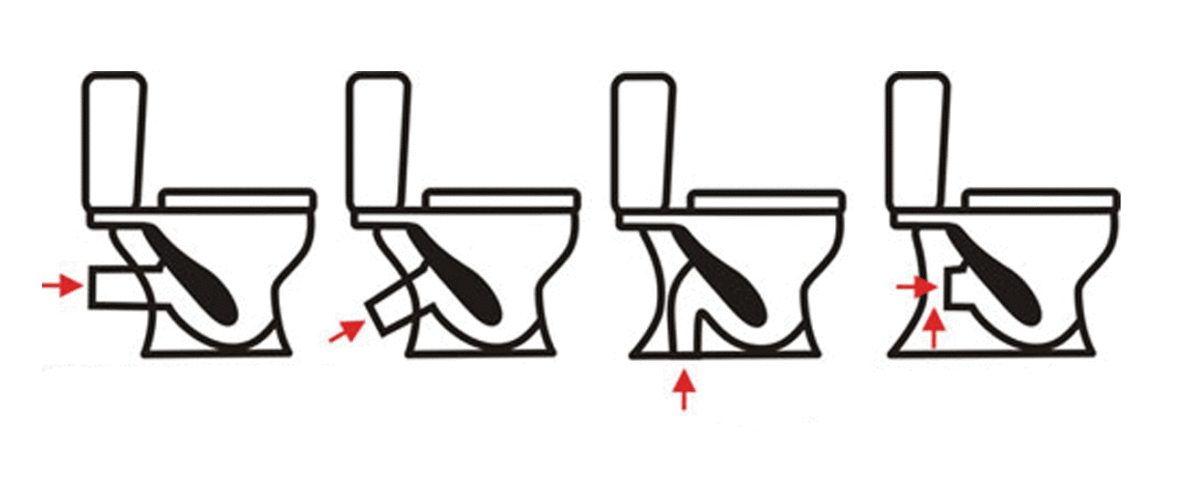

Прибор выбирают в зависимости от места расположения канализационного стояка и выхода отвода-трубы, рассчитывая при этом, как подключить унитаз с минимальными финансовыми и временными затратами. В противном случае придется переделывать канализацию, подгоняя ее под особенности выпускной системы унитаза.

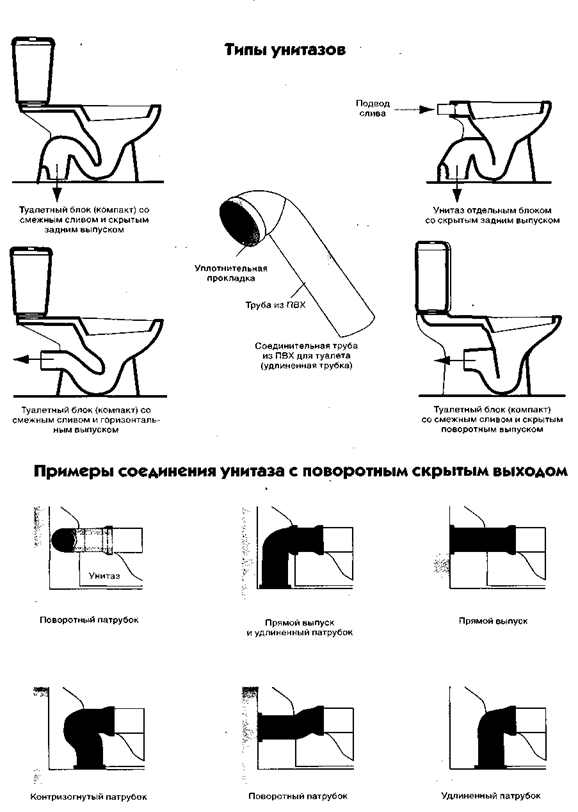

Различные приспособления для подключения унитаза к системе канализации обеспечивают вариативность выполнения монтажных работ своими руками
Если соединение унитаза с канализацией проводить с помощью фановых труб, то можно добиться визуальной видимости единства устанавливаемого изделия с соединительными элементами, изготавливаемыми из того же материала (санфаянса, керамики, фарфора и др.).
Сложность монтажа заключается в необходимости точного совпадения деталей с местом расположения раструба канализационной трубы, так как возможности подгонки соединительного элемента путем его обрезки не существует.
Манжеты-эксцентрики, выпускаемые из полимеров, представляют собой конструкцию из двух отводов, оси которых сдвинуты относительно друг друга.
Манжеты продаются различной длины, поэтому можно без проблем подобрать подходящую деталь для подключения приобретенного унитаза к системе канализации, имеющей другие параметры отвода и раструба канализационной трубы.
Гофрированные трубы или гофры обладают пластичной формой, благодаря которой детали могут растягиваться либо сжиматься, а также изгибаться под любым углом.
Все эти качества облегчают монтажные работы, во время выполнения которых мастер лишь следит за уклоном гофры, обеспечивающим нормальную проходимость.
Чугунную или пластиковую канализационную трубу соединяют с унитазом при помощи резиновой манжеты, которая в процессе монтажа выворачивается, что обеспечивает стопроцентную герметичность подключения
Для усиления надежности соединения обязательно используют герметик. Получается довольно надежное соединение которое прослужит долгие годы.
Самостоятельное подключение унитаза проводится по схеме, при этом у мастера должны быть в наличии необходимые инструменты:
- гаечные ключи в наборе или хотя бы один разводной ключ;
- несколько отверток;
- пила по металлу, используемая при демонтаже старого унитаза;
- рулетка, молоток, нож;
- наждачная бумага;
- герметик, немного пакли, цемент;
- перфоратор с набором победитовых сверл;
- дюбеля.
Как установить подвесной унитаз с инсталляцией
Для установки подвесных унитазов выход канализационной трубы должен находится возле стены. Конкретное расстояние от стены указывается производителем, но должно быть небольшим — от дальнего края порядка 13-15 см. Если выход из пола, есть решение — специальная накладка, при помощи которой сток переносится ближе к стене.
Установка подвесного унитаза начинается с крепления к раме инсталляции упоров в стену. Они крепятся по два верху и внизу. С их помощью регулируется расстояние до стены, поднимается и пускается рама.
Верхние упоры имеют вид стержней, регулируются при помощи торцевого ключа и отвертки. Нижние упоры больше похожи на пластины, регулируются они тоже торцевым ключом но с боковым расположением головки.
Собранная рама приставляется к стене, ее центр выставляется над серединой канализационного выхода. Метка на раме поднимается или опускается на требуемую производителем высоту (есть отметка на раме, также указана в паспорте, обычно это 1 метр).
При помощи пузырькового уровня проверяется горизонтальность и вертикальность установки инсталляции для подвесного унитаза.
Регулируя высоту упоров, выставляется равное расстояние от стены, заданное производителем. Как это удобно делать, смотрите на фото.
Выставленную раму надо зафиксировать к стене. В соответствующих местах ставят отметки карандашом или маркером, сверлят отверстия. В них устанавливаются пластиковые корпуса дюбелей. Большая часть подвесных унитазов импортного производства, а они рекомендуют корпуса дюбелей сажать на герметик. В просверленное отверстие выдавливается некоторая часть герметика, вставляется дюбель. Затем, перед установкой самого крепежа, герметик накладывается в пластиковый корпус.
В закрепленную инсталляцию можно ставить соединительные элементы — патрубки, соединительные муфты. Все они идут в комплекте, просто закрепляются на своих местах.
Далее устанавливаются металлические стержни, на которых будет держаться чаша унитаза. Они вкручиваются в соответствующие гнезда, сверху на надеваются силиконовые уплотнители (на нижнем фото это два стержня над канализационным выходом).
Патрубок канализации выдвигается на нужное расстояние, фиксируется в заданном положении при помощи скобы. Она охватывает патрубок сверху, вставляется в паз до щелчка.
Далее к бачку подключается вода. Открывают крышку бачка (она на защелках), снимается заглушка на боковой поверхности. Справа или слева — зависит от того, где у вас подведена вода. В открывшееся отверстие вставляется гофрированная труба, изнутри вставляется ответная часть, все соединяется при помощи накидной гайки. Затягивать надо не прилагая чрезмерных усилий — это пластик.
Внутри бачка устанавливается тройник, к нужному выходу подключается труба (обычно пластиковая). Делают это при помощи переходника и американки.
К специальному входу тройника подключается шланг от бачка. Он гибкий, в металлической оплетке. Затягивается накидной гайкой.
Устанавливают на место крышку. В принципе, инсталляция для унитаза установлена. Теперь надо закрыть ее. Для этого делают фальшстену из влагостойкого гипсокартона. Рекомендуется ставить два листа, но можно и один. Гипоскартон крепят к раме инсталляции и к смонтированным профилям.
Далее стена отделывается, после чего навешивается чаша унитаза и устанавливается декоративная панель сливного устройства с кнопками.
Унитаз надевается на штыри, его выпуск заходит в пластиковый раструб. Соединение герметичное, дополнительных мер не требуется. На этом установка унитаза с инсталляцией закончена.

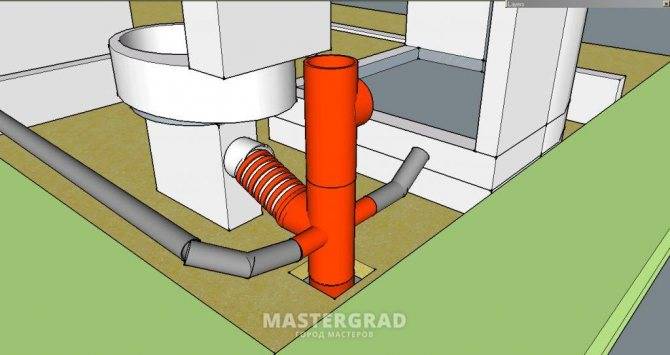

Водоотведение
Работы по организации водоотведения к санузлу происходят в две стадии: прокладка внешнего контура и соединение с внутренним контуром. Внешний контур – это подключение санузла к проточной или накопительной канализации (септическая яма), а внутренний – это разводка трубопроводов в самом помещении туалетной комнаты. Внутренний контур о многом зависит от модели унитаза, площади помещения и вариантов слива.
Подключение унитаза к канализации
При организации внешнего контура учитывается ряд нюансов:
Нужно учесть качество грунта, так как при помещении в него труб, есть опасность их промерзания. В таком случае слив не будет осуществляться, это грозит розливом нечистот внутри помещения.
- Выбор труб зависит от пластичности грунтов. Если грунт подвижен, то лучше установить надежные чугунные трубы. Если грунт стабилен, то можно подобрать пластиковые или пропиленовые трубки достаточного сечения.
- Септик или дренажная яма для слива и накопления нечистот должна находиться не ближе 5 метров от основного строения. Слив должен иметь уклон в 2 см на 1 м. трубы для слива самотеком. Если уклон будет меньше, то нечистоты будут «стоять» в трубе, а это чревато антисанитарией.
Унитаз с пьедесталом
Внутренние работы включают за основу – монтаж унитаза. Унитаз должен быть смонтирован на устойчивое и прочное основание или пьедестал.
Самым целесообразным и рентабельным вариантом установки является бетонный пол, который позволит удобно проложить коммуникации теплого пола и обеспечить надежность монтажа туалета.

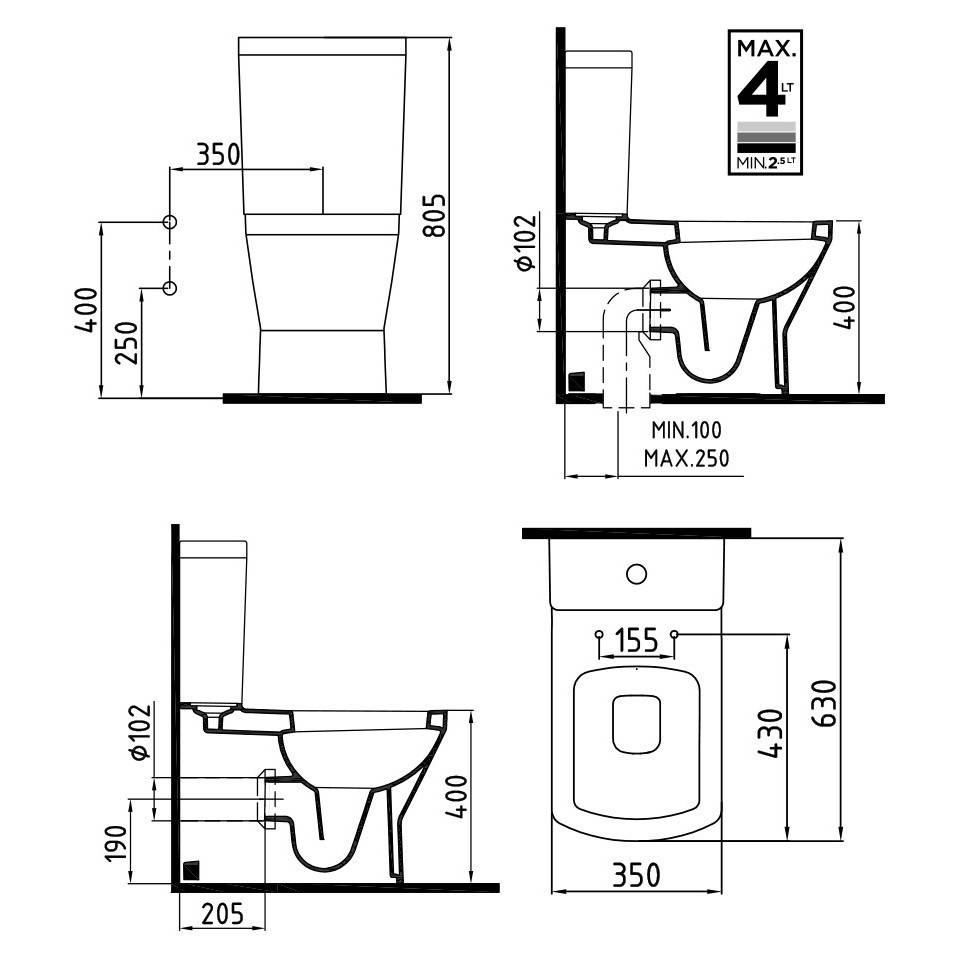

Особенности унитаза с вертикальным выпуском
Унитазы с вертикальной формой слива имеют больший спрос в Европе, нежели в России. Устанавливались унитазы с такой конфигурацией в старых построенных зданиях. В настоящее время все чаще их устанавливают в современных коттеджах. Особенность конфигурации — выпускной патрубок и сифон, вмонтированные в унитазе.
Установить унитаз с вертикальным выпуском можно где угодно и в различных направлениях, им не присуща стеновая привязка. Конструкция унитаза с вертикальным сливом позволяет установить его вплотную к стене, что дает возможность увеличить простор и расширить планировку в санузле. Если есть возможность самостоятельно выбрать конфигурацию, то лучше всего приобрести унитаз с вертикальным выпуском. Его неоценимые преимущества создадут Вам комфорт и придадут эстетичный вид санузлу.
Достоинства унитаза с вертикальной формой выпуска:
- Расширение планировки и увеличение простора в помещении.
- Гигиеничность.
- Сифон обеспечивает быстрое смывание.
- Надежное устройство сливного бачка.
Как узаконить перенос унитаза и раковины
На плане БТИ, среди прочего, указывается расположение сантехнических приборов. В случае простой замены старой модели сантехприбора на новую, расположенную точно так же, оформление не требуется. А вот разворот или перенос унитаза, как и других сантехнических приборов (ванны, раковины), требуют предварительного узаконивания.
Если границы мокрой зоны не изменяются, то такой ремонт считается переустройством. В этом случае сохраняется возможность его согласования в упрощенном порядке с использованием эскиза. Чаще всего это касается совмещенных санузлов, так как в отдельном помещении уборной смещать унитаз просто незачем.
Однако ремонт, как правило, более масштабное мероприятие, которое не ограничивается только переносом унитаза. В этом случае переустройство с изменением места расположения унитаза становится частью перепланировки квартиры, согласуемой по проекту с техническим заключением от компании с допуском СРО.
Перепланировка с устройством и расширением совмещенного санузла и переносом унитаза, согласованная по проекту:
В Москве разрешение на перепланировку и переустройство с переносом унитаза необходимо получать в Мосжилинспекции, в области – в местной администрации. Работы, выполненные в Москве без согласования, узакониваются на основании технического заключения о допустимости и безопасности перепланировки/переустройства в жилищной инспекции, в Подмосковье – по решению суда.
Наша компания занимается разработкой проектов, технических заключений и оформлением актов скрытых работ. Помогаем с согласованием работ по перепланировке и переустройству в Москве и области. Для получения бесплатной консультации обращайтесь по телефону, который указан на сайте.
Условия для монтажа
Вначале следует отметить, что соединение унитаза с канализацией возможно несколькими способами, с помощью:
- фановых труб,
- пластиковых отводов,
- манжетов.
Фановые трубы дают в итоге целостный вид сантехники. Но такие трубы нельзя подрезать или изменить их форму. А это накладывает определенные ограничения на их применение.
Что касается гофрированных манжетов, то их очень удобно изгибать, растягивать. Эксцентриковые же устройства можно вращать относительно их оси. Это очень удобно, если есть нарушение соосности соединяемых деталей.
Поэтому гофрированная манжета отлично подходит для подключения унитаза в труднодоступных местах или же если канализация имеет отличные приемные раструбы.
