Измельчитель веток своими руками – как сделать дробилку по чертежам

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

• электродвигатель номинальной мощностью до 4 кВт
• пару стальных пластин толщиной до 10 мм
• две шестерни из высокопрочной стали
• пару шкивов
• валы, закаленные и обработанные
• подшипники для надежного крепления валов
• непосредственно режущие лезвия из стали
• металлический корпус
• стальная труба необходимого диаметра
• набор гаечных ключей
• аппарат для сварки
• мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

• Из стиральной машины старого типа удаляется активатор.
• Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
• Размер рабочего инструмента делают немного меньше диаметра барабана.
• В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
• К отверстию присоединяется корпус.

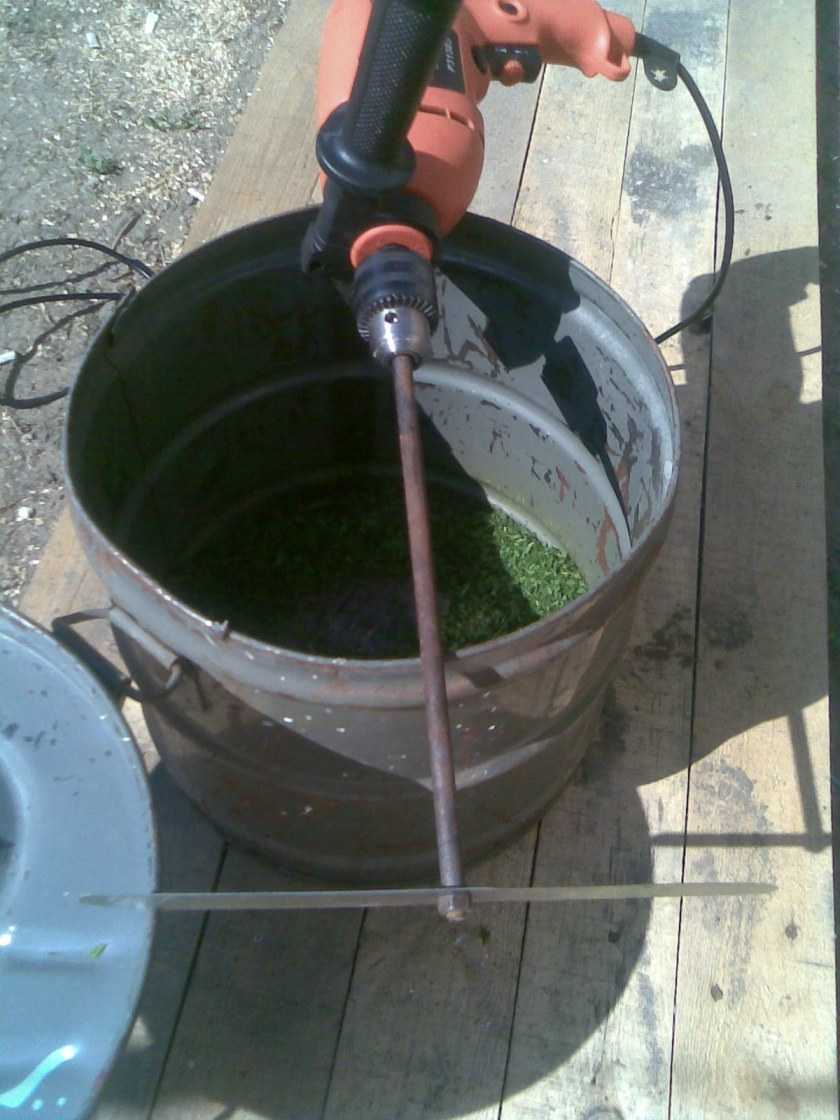

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

• Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
• С боку пропускаем ось устройства.
• Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

• емкость из пластика или металла объемом до 50 л
• несколько труб из металла диаметром до 20 мм
• стальную сеть площадью около 1 кв.м с мелкой ячейкой
• обрезок деревянной доски, либо фанеры
• необходимо приобрести металлические хомуты для креплений
• деревянные бруски и саморезы для их стяжки
• непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

• шуруповерт
• наковальня
• дрель
• электролобзик
• слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

• Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
• На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
• Емкость располагают на небольшой высоте при помощи конструкции из труб.
• Двигатель триммера крепят на доске.
• Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
• На торце штанги ставят режущий инструмент.
• Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Виды садовых измельчителей, основные узлы и элементы

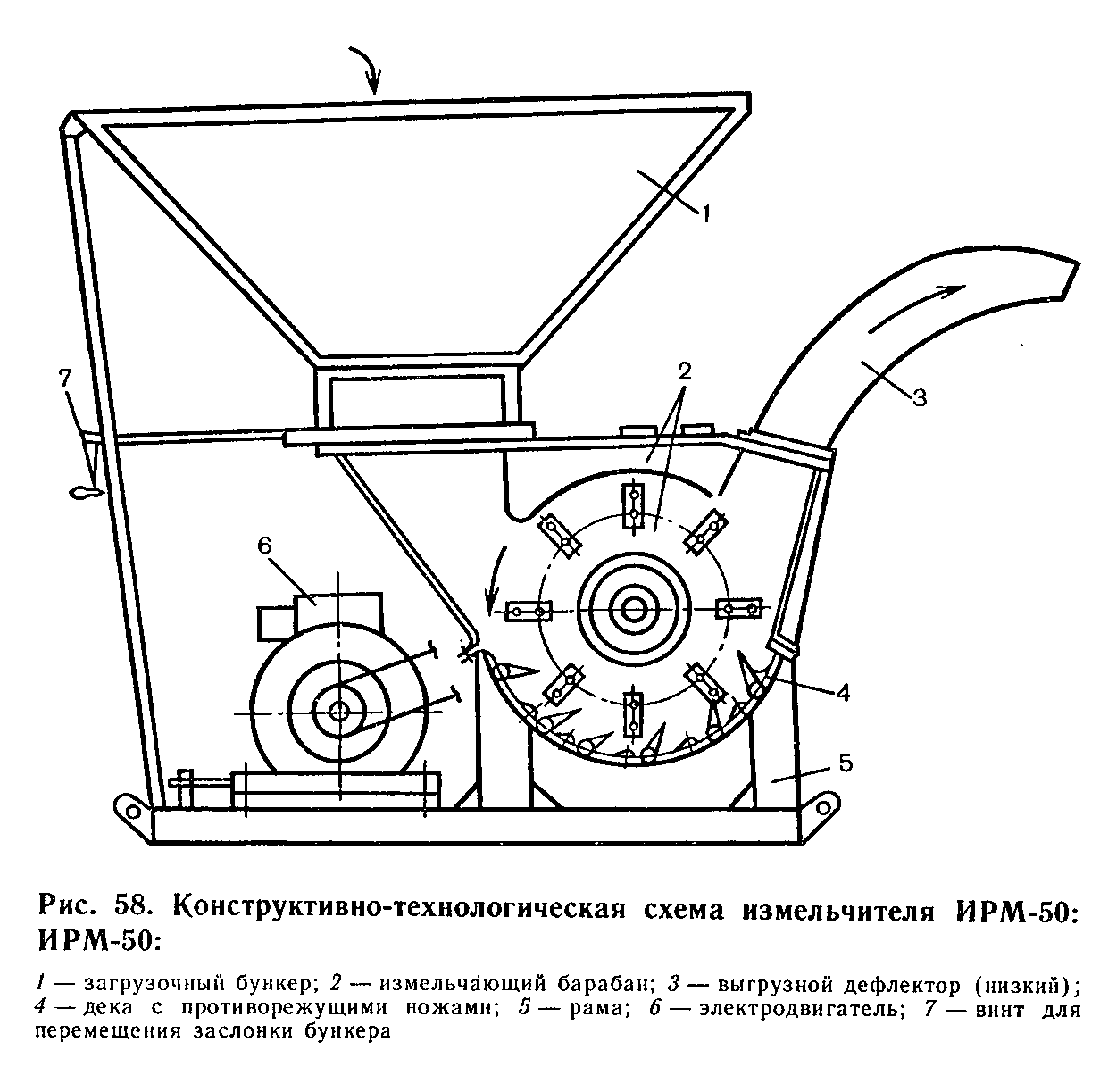

Измельчители состоят из режущего механизма, привода, бункера загрузки и рамы с обшивкой. Кроме этого, они могут оборудоваться бункером измельчённой органики. Из вспомогательных средств: проталкиватель и сито, которое используют для получения определённой фракции щепы. Остаток на сите отправляют на повторное измельчение.

Садовые измельчители классифицируются по виду режущей системы и типу привода.

Режущие системы

• валковые — ветки и кусты;
• молотковые — тонкие ветки;
• фрезерные — твёрдое растительное сырьё;
• с вращающейся турбиной — толстые ветви;
• ножевая — универсальная;
• триммерные (леска вместо ножей) — трава, ботва.

1 — молотковый измельчитель; 2 — фрезерный измельчитель; 3 — измельчитель с фрезерно-турбинными ножами;  4 — ножевой дисковый измельчитель

Существуют и другие конструкции. Для самостоятельного изготовления подходят ножевые и наборные из дисковых пил. Самые распространённые — ножевые, причём ножи могут закрепляться на массивном диске по две, три штуки и более или вращаться навстречу друг другу в двухвалковой конструкции.

Тип привода

Приводы садовых шредеров могут работать на электричестве или использовать двух- и четырёхтактные бензиновые двигатели. На практике, при изготовлении агрегата своими руками, используют двигатель от мотоблока, который большую часть года простаивает, или снимают мотор с ненужной бытовой техники. Главное при этом, чтобы мощность была достаточной — не ниже 1,1 кВт. Если нет ничего подходящего, можно купить новый двигатель, но в этом случае выгода от самодельного измельчителя уже не так ощутима по сравнению с покупным изделием.

Некоторые измельчители, перерабатывающие исключительно мягкое сырьё, например, сочные корма для животных, могут не иметь привода и работать от мускульных усилий человека. Ниже представлены чертежи измельчителей, которые можно сделать своими руками.

Самодельные ручные измельчители. А — двухножевой измельчитель: 1 — ножи; 2 — противорежущие пластины. Б — многоножевой измельчитель зелени: 1 — ножи; 2 — противорежущие пластины; 3 — рама основания. В — измельчитель корнеплодов: 1 — обечайка; 2 — подшипник; 3 — барабан; 4 — крестовина; 5 — рукоятка; 6 — торцевая стенка корпуса; 7 — щиток; 8 — скатная доска лотка; 9 — подставка; 10 — боковая стенка корпуса

На первом рисунке ножи сделаны из старых, односторонне заточенных пил, на втором — ножи и пластины изготовлены из полотна пилорамной пилы. На ножах выточены косые зубья, как у пилы, с шагом 5 мм. Оба измельчителя оснащены длинными рукоятками для облегчения усилия. Рабочая часть третьей конструкции выполнена в виде барабана с насечками, острые края которых торчат наружу.

Как сделать измельчитель для травы из стиральной машины

Как приятно прогуливаться по собственному саду, где каждое растение выращено своими руками! Каждый садовод знает: чтобы достичь хорошего результата, нужно много трудиться. Мульчировать почву травой — отличный способ наполнить ее питательными веществами. А чтобы облегчить эту задачу, в хозяйстве пригодится самодельный измельчитель или траворезка. О том, как ее изготовить, пойдет речь в статье.

Что понадобится для создания измельчителя для травы?

Чтобы разобраться во внутреннем устройстве измельчителя, определитесь с его типом. Работа прибора может быть основана:

• На бензиновом моторе. Эти мощные устройства позволяют обрабатывать большие объемы травы. К тому же с ними удобно работать в любой точке сада — бензиновая траворезка не нуждается в подключении к сети. К минусам можно отнести затраты на заправку и загрязнение окружающей среды.
• На электрическом двигателе. Более компактные устройства зависят от наличия розетки поблизости. Рассчитаны на меньший объем продукции, но для домашнего хозяйства подходящий вариант. Производительность зависит от мощности: 1,5 кВт — для веток толщиной 2 см, 3–4 кВт — 4 см, а 6 кВт — для хвороста и веток.

Из чего состоит садовый измельчитель:

• Основы из металла.
• Вала с ножами для резки.
• Двигателя (можно из старой стиральной машины).
• Кожуха для защиты.
• Шкива и ремня для передачи крутящего момента.
• Короба для приемки измельченной травы.
• Кабеля с вилкой.

Для удобства передвижения вы можете оборудовать прибор колесами. Подойдет детский велосипед или коляска. Остальные составляющие найдутся в гараже или сарае. За основу можно взять бак от старой стиралки-полуавтомата. Он обязательно должен быть металлическим. Что еще понадобится:

• Мотор на 180 Вт или больше.
• Кабель и вилка.
• Кнопка запуска (также можно снять с машинки).
• Ведро или контейнер для сбора измельченного материала.
• Стальные уголки для основы.
• Крепежные детали.
• Инструменты: дрель, болгарка, отвертка, пассатижи.

Перейдем к ножам. Без них измельчать траву не получится. Траворезки имеют несколько видов ножей:

1. Диск. Способен переработать траву и мелкие стебли.
2. Фрезер. Измельчит даже толстый хворост (8 см).
3. Фрезеро-турбинная конструкция. Переработает даже влажные толстые ветки.

Для изготовления своими руками лучше выбрать ножовку или дисковую пилу. Заранее подготовьте чертежи устройства.

Как сделать траворезку из стиральной машины?

Начните с подготовки корпуса. Если за основу брался бак от стиралки, тогда обрежьте его по высоте. Вам должно быть удобно пользоваться устройством. Сбоку внизу подготовьте отверстие (20х7 см), через которое будет выходить измельченная трава. Оно должно располагаться так, чтобы ножи находились немного выше по уровню.

В качестве кожуха можно использовать лист металла. Крепите его к корпусу саморезами или болтами. Корпус подготовлен. Действуйте дальше:

• Из уголков изготовьте основу. Высота ножек зависит от высоты емкости, в которую будет собираться силос. Скрепите основание с помощью сварки.
• Из двигателя стиралки снимите мерки вала. Это нужно для того, чтобы изготовить или заказать втулку необходимых размеров. В валу просверливаются два отверстия (7 мм), точно такие же делаются во втулке, после чего она надевается на вал. Закрепите конструкцию болтами.
• Прикрепите мотор ко дну корпуса, используя шпильки.

В отверстие днища продевается вал двигателя, на который надеваются ножи. Сверху все закрепляется гайками.

Конструкция готова. Осталось установить пусковую кнопку и подключить мотор. Как провести подключение, вы узнаете здесь « Как подключить двигатель от старой стиральной машины ».

Как работает самодельная траворезка?

Принцип работы схож с обычной кофемолкой или мясорубкой: вы подключаете вилку в розетку, заводится двигатель, начинает вращаться вал, а с ним и ножи. После забрасывания травы в бак ножи ее измельчают, и затем она попадает в подготовленную емкость.

Виды агрегатов

Наиболее простым выходом из этой ситуации является измельчить их в щепу, а уже ее использовать по своему усмотрению. Например, использовать для компоста, замульчировать почву и т. п. Для переработки веток в щепу понадобится садовый измельчитель. На сегодняшний день производители предлагают множество моделей такого необходимого в хозяйстве инструмента, но их объединяет общий недостаток — высокая цена.

Можно изготовить измельчитель веток садовый электрический своими руками. Главным элементом любого садового измельчителя является рабочий механизм, непосредственно измельчающий ветки в щепу. Кстати, их классифицируют по конструкции этого механизма. Чтобы изготовить измельчитель веток своими руками, лучше всего выбрать один из двух вариантов исполнения механизма измельчения: с дисковым измельчителем или с режущим механизмом из циркуляционной пилы.

Главным недостатком, является периодическая необходимость заточки режущих ножей. Без этого эффективность работы резко снижается и возрастает расход электроэнергии или топлива (в зависимости от типа привода).

Ножи изготавливаются из прочной, крепкой стали, поэтому их заточка довольно непростая задача. Возможно, придется обращаться за помощью к мастеру. В дробилках второго типа в подаваемую древесину буквально вгрызается механизм из нескольких десятков циркуляционных пил. По сравнению с дисковым агрегатом скорость заметно ниже, однако и щепа получается гораздо мельче. Из нее можно даже делать топливные брикеты.

Инструмент такого типа не требует периодической заточки, в случае полного износа потребуется замена режущих элементов. С одной стороны, это удобно, а с другой — затратно, однако для среднего домохозяйства, при использовании качественных циркуляционных дисков период между установкой и заменой может достигать 10 лет.

В качестве привода измельчителя веток садового может служить электрический или бензиновый (дизельный) двигатель.

Его своими руками, естественно, не изготовить, приобретается готовым. Он должен обеспечивать достаточный крутящий момент и развивать обороты до 1500 об/мин.

В принципе, при помощи редуктора можно уменьшить скорость вращения и увеличить крутящий момент, однако это усложнит конструкцию дробилки. Для дискового измельчителя, за счет применения массивного маховика, можно использовать привод с меньшим показателем развиваемого усилия.

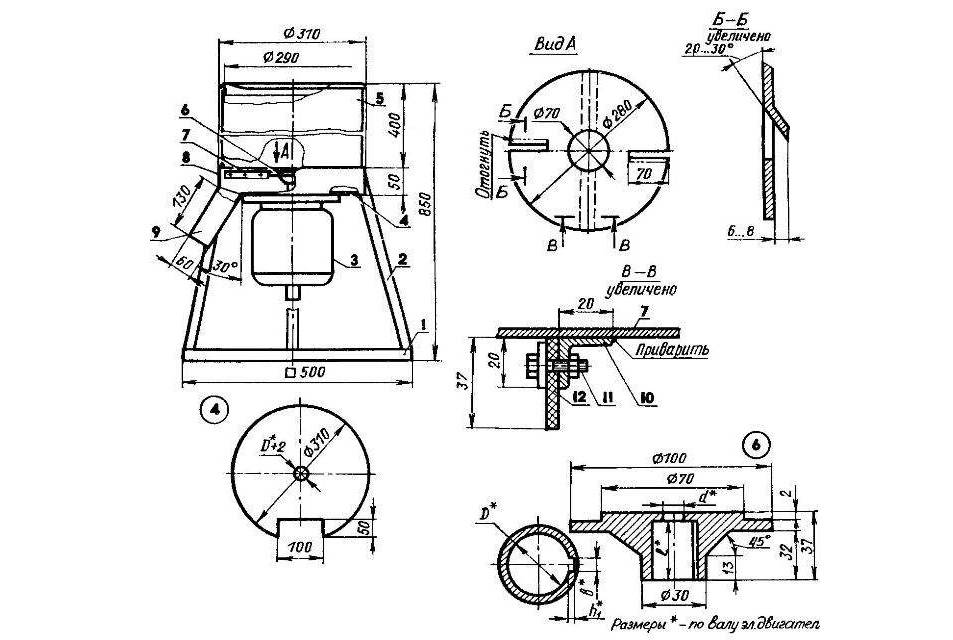

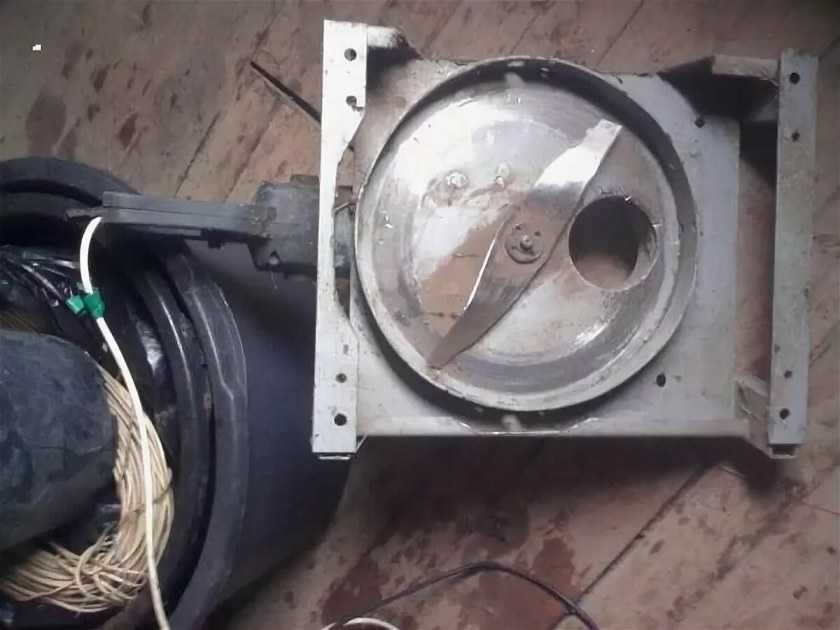

Из стиральной машины

Садовый измельчитель веток можно изготовить своими руками из стиральной машины советского производства.

Мощность двигателя этого бытового электроприбора обычно не превышает 0,5 кВт, так что без его замены самодельный шредер сможет работать только с травой, листьями, самыми тонкими ветками и соломой.

Собирают измельчитель травы так:

В стенке машинки вырезать отверстие (высота 8-10 см, ширина 20-22 см). Через него будет удаляться резаная трава. С наружной стороны корпуса установить направляющий рукав из тонкого металла так, чтобы отверстие располагалось внутри. Под рукавом будет размещена ёмкость для сбора опилок.

Корпус следует смонтировать на устойчивой плоской поверхности, чтобы минимизировать вибрацию.

При помощи шпилек на вал мотора крепят втулку с резьбой. На неё устанавливают три ножа, выточенных из рессоры. Режущие элементы разводят на равные углы и закрепляют шайбой и гайкой.

Ножи имеют конфигурацию по типу тех, которыми оборудованы погружные блендеры. То есть, прямоугольная пластина ножа крепится на вал через отверстие, расположенное посередине. Ножи должны располагаться не ниже отверстия для удаления готового сырья.

Как сделать садовый измельчитель веток

Процесс создания шредера проходит поэтапно и состоит из следующих шагов:

• Выбор типа рабочего органа, создание рабочего чертежа.
• Заказ деталей у специалистов. Если имеется возможность производства станочных работ, этот пункт автоматически отменяется.
• Сбор необходимых материалов и инструментов.
• Изготовление деталей, сборка и испытания устройства.

Создание рабочего чертежа необходимо для более детального представления о размерах, способах соединения и прочих параметрах узлов и элементов конструкции. Тем более, что некоторые детали придётся заказывать у токаря, что в любом случае потребует наличия грамотно выполненного чертежа.

Первым действием становится выбор типа режущего органа. Он обусловлен возможностями владельца, характером предстоящих действий, составом и параметрами материала, объёмами и длительностью работы. Необходимо учитывать сложность замены, настройки и заточки режущего инструмента, его долговечность, способность измельчения разных видов зелёной массы. Кроме того, надо иметь возможность заказать или изготовить самостоятельно тот или иной вид рабочего узла. Наиболее эффективной считается конструкция с двумя ножевыми валами. Но для её изготовление понадобится два абсолютно одинаковых вала, соединённые между собой зубчатой передачей, обеспечивающей синхронность вращения.

Узел сложен не только в изготовлении, но и в настройке ножей.

Их надо периодически затачивать, устанавливать на вал, что представляет собой достаточно сложную задачу.

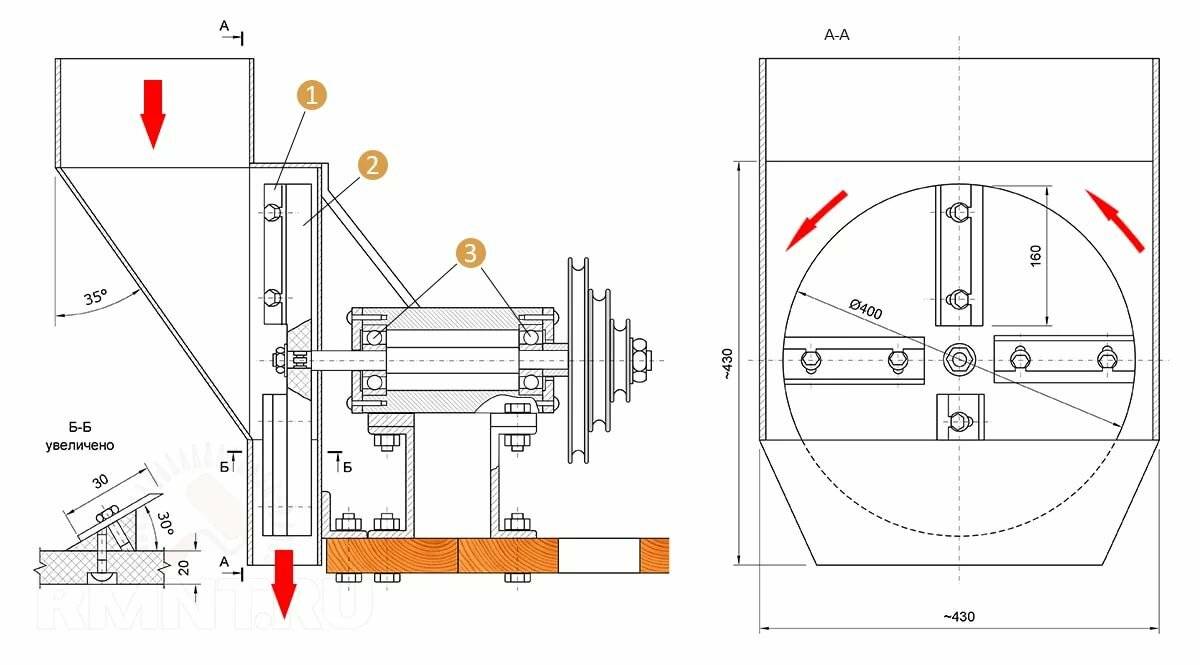

Более простым вариантом конструкции является плоский ножевой диск.

Основным преимуществом этого варианта является возможность обойтись без изготовления приводного вала, установив диск прямо на вал электродвигателя. Диск не требует для посадки много места, поэтому потребуется лишь изготовление диска и защитного кожуха с направляющим экраном для организации выброса щепы.

Режущий орган, представляющий собой набор из дисковых пил или плоских фрез по дереву, довольно просто изготовить из приводного вала для циркулярной пилы.

Можно просто переделать имеющуюся циркулярку с валом на 32 мм, который подойдёт для установки пильных дисков среднего размера. Как вариант, могут быть использованы плоские фрезы по дереву, посадочный диаметр которых также составляет 32 мм. В данном случае понадобится только установить защитный кожух и направляющее устройство для компактного выброса щепы.

Самостоятельное изготовление измельчителя — мероприятие, требующее наличия определённых инструментов и материалов. Понадобятся:

• Листовой металл для изготовления кожуха, бункера, защитных экранов.
• Стальной уголок или швеллер для создания рамы шредера.
• Крепёжные элементы — болты с гайками, необходимые для соединения элементов защиты, установки рабочего органа и т.п.
• Сварочный аппарат с электродами.
• Электродрель с набором свёрл.
• Болгарка, ножовка по металлу.
• Линейка, рулетка, чертилка для разметки.
• Кернер, молоток.
• Набор гаечных ключей, отвёртка, пассатижи.
• Банка краски, кисть.

Приведённый перечень не является исчерпывающим, в зависимости от замысла конструктора могут пригодиться и другие материалы или инструменты.

Порядок изготовления шредера:

1. Из уголка или швеллера собирается станина.
2. На станину устанавливается режущий орган.
3. Прикрепляется площадка для крепления электродвигателя с натяжным устройством. Если планируется использовать бензиновый двигатель, крепление производится исходя из его конструкции.
4. Устанавливаются шкивы, натягивается приводной ремень.
5. Собирается и фиксируется на раме защитный кожух.
6. Направляющее устройство для выброса измельчённого материала рекомендуется не крепить сразу окончательно, а проверить установку в действии. Иногда получается так, что щепа отлетает слишком далеко, что неудобно для владельца и сильно загрязняет участок. Опытным путем отражатель устанавливается в оптимальном положении, после чего прикрепляется окончательно.
7. Собранное и опробованное в работе устройство окрашивается для придания аккуратности и нарядного внешнего вида.

Нередко оказывается, что в рабочие чертежи вкралась ошибка, ухудшающая работоспособность установки. Обычно дело касается формы корпуса, способствующей застреванию щепы в узких местах или неправильной форме отражателя. Следствием этого становится чрезмерная дальность или разброс выброса, или наоборот, накапливание измельчённого материала на выходе из-за препятствий, вызванных неправильной конфигурацией отражателя. Рекомендуется не собирать его окончательно сразу, а сначала произвести пробный запуск установки и устранить обнаруженные недостатки.

Сучкодробилка

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки. Лучше брать диски диаметром примерно 80 мм. Диск крепится на болты М8. Таким образом, ножи не будут постоянно забиваться мелкой трухой при переработке дерева.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Измельчитель веток электрический своими руками

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек. Оптимальным будет двигатель в 3 кВт, но можно взять и помощнее. Диск можно разместить горизонтально, по желанию, можно установить и вертикально. Его еще называют измельчитель щепы.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний – обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

За великолепную информацию,благодарим сайты: www.umeltsi.ru, dachnaya-zhizn.ru

Устройство садового измельчителя – определим важнейшие детали агрегата

Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.

Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому  травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.

Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя

Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.

Главные преимущества самодельных садовых измельчителей

Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.

В качестве емкости для сбора щепы можно использовать обычное ведро

Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.

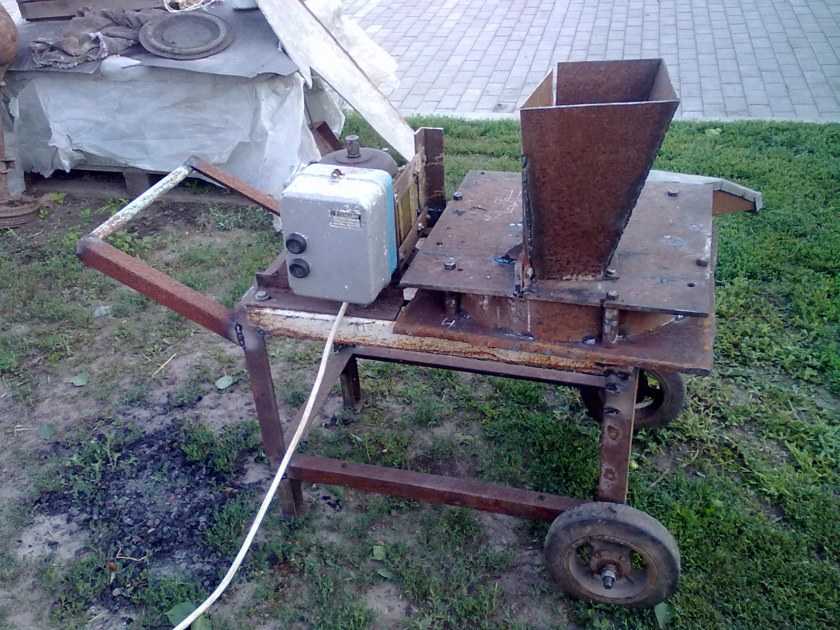

Для легкого перемещения измельчители могут оборудоваться колесами

Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.

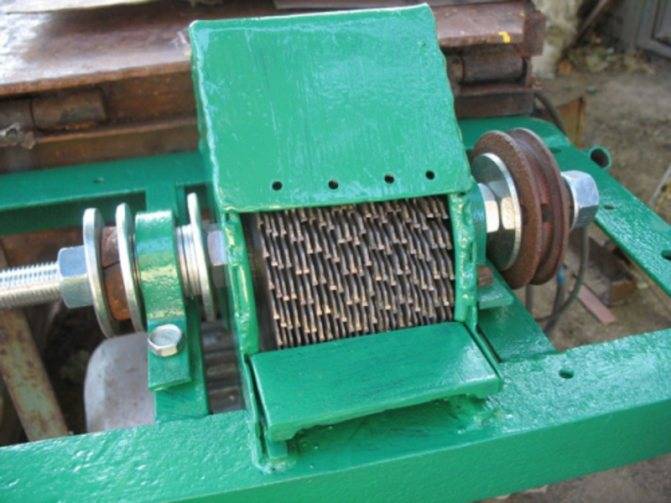

Создание измельчителя с наборным пакетом дисковых пил

Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.

Чертеж измельчителя с наборным пакетом дисковых пил

Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.

Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.

Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении

При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях

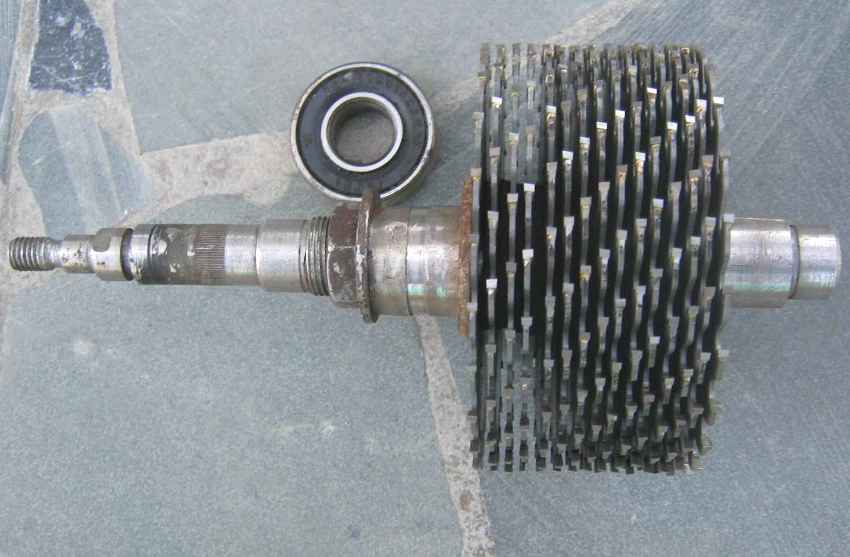

Пакет из 15 наборных пил на шпильке М20

Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла

Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.

Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.

Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.

Садовый измельчитель своими руками: выбор конструкции

Самодельный измельчитель веток состоит из следующих основных элементов:

• мотор (электрический, бензиновый);
• рабочий вал с режущим элементом;
• опорная рама;
• защитный кожух;
• приемный короб;
• бункер для измельченных растительных отходов.

Веткоизмельчитель работает по следующему принципу: в приемный вал подаются растительные отходы в виде травы и веток, их перемалывают ножи, закрепленные на рабочем валу. Двигатель может располагаться непосредственно на валу либо подсоединяться к нему ременной передачей.

Планируя изготовить веткоруб, важно правильно подобрать мотор. Самодельная дробилка, оснащенная бензиновым двигателем мощностью 5-6 л

с., справится с ветками любой толщины.

Электрический мотор подбирается по мощности в зависимости от задач:

• мотором до 1,5 кВт можно оснастить измельчитель для травы и тоненьких веток;
• двигатель 3-4 кВт подходит для оснащения щеподробилки, веткоруб, оборудованный таким мотором, сможет перемалывать ветки диаметром до 4 см;
• электромотор мощностью свыше 6 кВт даст возможность изготовить производительный щепорез своими руками, использовать веткоруб для переработки веток диаметром до 15 см.

Предназначение установки влияет и на выбор режущей части конструкции:

• Измельчитель тонких веток и травы оснащается ножами, надетыми на вал крест-накрест, выполненными из заточенных пластин из твердосплавного материала;
• Веткодробилка фрезерного типа оснащается фрезой с крупными зубцами, она справится с ветками толщиной до 3 см, но древесина должна быть сухой. Такой веткоруб требует небольшой мощности мотора и высокого крутящего момента, поэтому в конструкции необходимо предусмотреть понижающий редуктор.
• Веткоруб для веток различной толщины и тонких стволов комплектуется дисковым ножом – в диске из стали толщиной от 6 мм делаются прорези, и на одном краю каждого выреза крепится прочное заточенное лезвие.
• Измельчитель древесины, позволяющий дробить ветки и отходы деревообработки в мелкую труху, изготавливается на основе пакета дисковых пил по дереву к с крупными зубцами из твердосплавного материала.

Как сделать дробилку самому? Прежде всего, следует определиться, какая дробилка вам требуется: для веток или для щепы. Исходя из этого, выбирается конструкция и мощность мотора.

Подробные чертежи можно найти на специализированных интернет-ресурсах – садовый измельчитель своими руками изготавливают многие, желающие сэкономить на покупке полезного, но дорогостоящего оборудования. Ниже предлагаем один из наиболее популярных вариантов чертежей.

Дробилка для щепы из дисковых пил: принцип изготовления

Этот станок отличается простой конструкцией, такая дробилка своими руками монтируется быстро и не требует больших финансовых вложений. Работа по сборке выполняется с использованием болгарки, гаечных ключей, сварочного аппарата.

Материалы:

• электрический (от 4 кВт) или бензиновый (5-6 л.с.) двигатель;
• не менее 15 дисковых пил диаметром от 18 см (от количества пил зависит ширина рабочей части);
• шпилька М20 либо аналогичная;
• подшипники (2 шт) и крепления к ним;
• шкивы (2 шт);
• шайбы (на 2 больше, чем количество пил) из металла толщиной 5 мм;
• металлопрофиль для монтажа опорной рамы;
• листовой металл (2 мм толщиной) чтобы изготовить защитный кожух и приемный бункер.

Дробилка для веток монтируется следующим образом:

• Из прямоугольных профильных труб сваривается рама;
• На резьбовую шпильку надеваются пилы попеременно с шайбами, чтобы зубчики во время работы не сцеплялись друг с другом.

• С обеих сторон пакета пил вплотную к крайним шайбам навинчивается по гайке;
• К внутренним поперечинам рамы требуется приварить крепления для установки подшипников;
• Подшипники закрепляют на шпильке по разным сторонам от пакета пил, затем вся конструкция монтируется на раму;
• На длинный конец вала устанавливается шестеренка или шкив, для фиксации используется стопорное кольцо;
• На раму крепится двигатель, соединяется со шкивом на шпильке ремнем или приводной цепью:
• Монтируется защитный кожух, крепится приемный бункер в виде раструба. Длина бункера должна обеспечивать защиту от случайного контакта рук с рабочей частью установки.

Сделанный собственными силами измельчитель для веток садовый позволит оперативно избавляться от древесного мусора, превращая его в сырье для компоста или топливо. Такое устройство для дробления древесины своими руками необходимо чистить после использования, убирая щепки, застрявшие между пилами.

Самодельные измельчители – экономически эффективное решение проблемы утилизации растительного мусора на садовом участке.

Видео-инструкция поможет подробно ознакомиться, как сделать измельчитель веток.

Виды садовых измельчителей и их назначение

Стандартная конструкция всех измельчителей для сада в большинстве случаев схожа, и представлена следующими составляющими:

• мотор;
• рабочий вал с ножами;
• металлическая рама;
• приемный короб;
• защитный кожух.

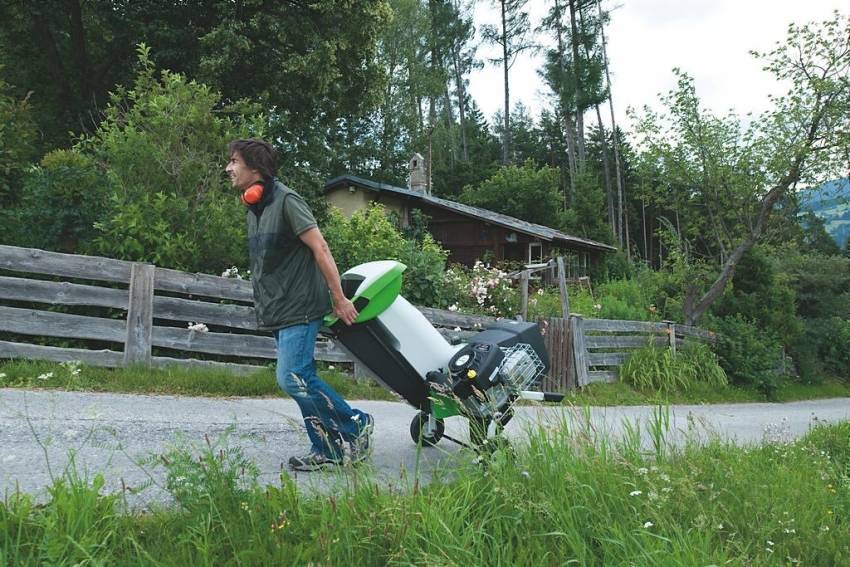

Конструкция измельчителяустанавливается на стандартную двухколесную базу, что позволяет сделать удобным и легким перемещение. Устройство позволяет быстро утилизировать разные садовые отходы в виде стеблей растений, древесных отходов, опавших листьев, а также веток и травы или яблок и других плодов, опавших с деревьев. В результате переработки древесины или растительного мусора можно получить полезное и очень эффективное удобрение для подкормки растений, ценность которого не ниже некоторых видов навоза.

В настоящее время в продажу поступает достаточно богатый ассортимент такой техники, но представленные на рынке модели отличаются по техническим параметрам. Для правильно выбора агрегата нужно определиться с целями и условиями эксплуатации:

• ножевые модели, характеризующиеся установкой двигателя на вал металлического диска. Конструкция имеет пару или более ножей, а скорость и качество выполняемого измельчения зависят от показателей мощности двигателя и материала ножей. Преимуществом таких способов измельчения является качественная переработка мягкой или свежесрезанной древесины. Также такая дереводробилка помогает избавиться от мелких кустов и высохшей стеблевой части однолетних растений. Следует помнить, что ножевая машина для рубки измельчает свежие ветки диаметром не более 4 см и сухие ветви толщиной до 2,5 см.
• фрезерные модели имеют схожесть с ножевым веткорубом, но на вал двигателя монтируется мощная фреза из стали, представленная крупнозубчатой шестернёй. Вращение производится на маленькой скорости, что позволяет легко перемалывать даже достаточно толстые и сухие ветви, а также древесную кору. Такую дробилку нецелесообразно применять для измельчения свежих или тонких ветвей;
• универсальная веткорезка способна одинаково эффективно работать с любыми видами измельчаемого материала. Такая техника оснащается универсальной фрезой-турбиной. Принцип функционирования заключается в поэтапных механизмах измельчения.

Следующим вариантом классификации садовых измельчителей являются отличия по типу материала, используемого для изготовления корпуса:

• металлический вариант;
• пластиковый вариант.

Показатели мощности и уровень производительности, позволяет подразделять садовые измельчители на следующие виды моделей:

• бытового типа;
• профессионального типа;
• полупрофессионального типа.

При выборе следует ориентироваться не только на размеры ветвей, но и возрастные особенности садовых насаждений. Любительский вариант агрегатов подходит для переработки наиболее тонких ветвей и молодых растений. Чтобы измельчить толстые сучья, применяются профессиональные модели.
