Устройство наружной канализации СНиП: Инструкция +Фото и Видео

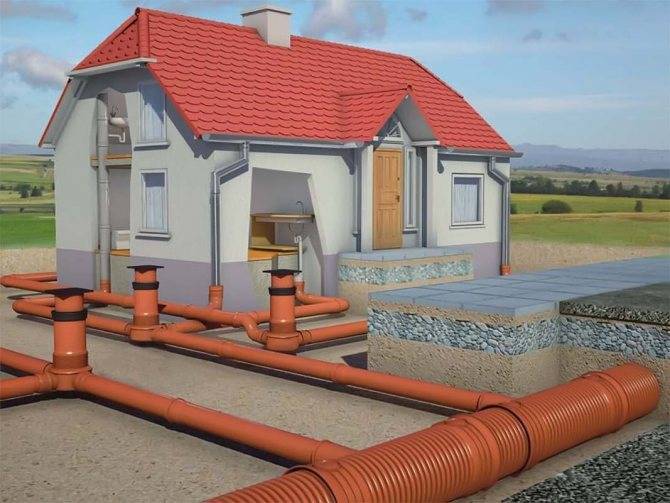

Прокладка наружных сетей

Прокладка наружной канализации своими руками — вполне осуществимая задача, требующая лишь немного сил, терпения и, конечно, знаний. Рассмотрим основные этапы этого процесса.

Проект устройства наружной канализации

Проект — это документ, который можно назвать отправной точкой для начала монтажных работ. Проект внешней канализации (как и проект системы отопления и водопровода) является частью проекта возведения дома в целом. Если вы приобрели уже готовый проект здания, адаптированный к привычным климатическим условиям, то все нормально. Смело приобретайте материалы, инструменты и начинайте работу. Но если проектированием вы занимались самостоятельно, показать полученные результаты специалисту не помешает. Так вы обезопасите себя от ошибок, устранить которые в дальнейшем будет проблематично.

При составлении проекта следует учесть уровень промерзания почвы и глубину грунтовых вод. Место для септика нужно выбрать так, чтобы нечистоты не смогли попасть в водоносные слои. Если жидкость из наполненного септика подтопит подвал или фундамент — тоже приятного мало. Проект призван исключить возникновение подобных ситуаций.

При составлении плана следует учесть подъезд к септику ассенизаторской установки, а также правильно рассчитать объем септика.

Монтаж наружной канализации пошагово

После одобрения специалистами вашего проекта, нужно решить, что вы будете использовать: емкость или выгребную яму.

Шаг 1: яма для септика и для фильтрующего колодца

Яма для септика и фильтрующего колодца должна быть глубиной в 1,5 м и обязательно глубже отметки промерзания почвы, но, не достигая верхнего уровня забора воды. В яме располагают 2 кольца из бетона диаметром 90 см. При применении септика на глинистой почве нужно пробурить в нижнем бетонном кольце отверстие для рассеивания вод. Минимальный объем септика — три объема суточных стоков всех живущих в доме.

Фильтрующий колодец возводится за септиком и принимает в себя осветленную в септике воду, чтобы доочистить ее и выпустить в грунт. На выходе вода очищается примерно на 70%, что является допустимой нормой. Вместе с дренажным колодцем или вместо него возводят дренажное поле со специальными трубами с отверстиями (дренами), благодаря которым вода равномерно распределяется по площади.

Септик обязательно должен быть герметичным. Его внутренняя поверхность грунтуется и покрывается битумом в два слоя. Будьте внимательны при строительстве, поскольку загрязнение грунтовых вод уголовно наказуемо!

Шаг 2: утепление ямы

Чем глубже располагаются в вашей местности грунтовые воды, тем выше вероятность промерзания. Это значит, что наружный водопровод и канализация нуждаются в дополнительном утеплении. Утепление септика необходимо, чтобы гнилостные бактерии в холода не прекратили своей работы. Оптимальный вариант утепления — панели из пеноплекса.

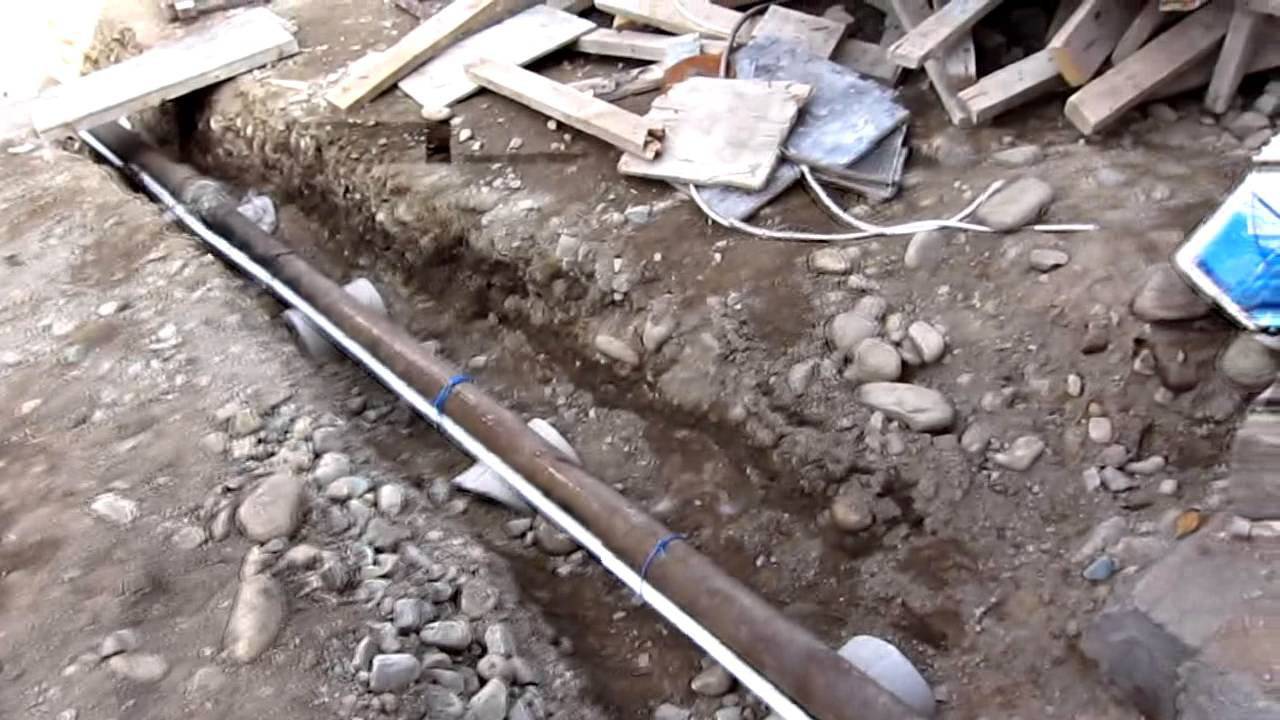

Шаг 3: копание траншей и укладка труб

Монтаж начинается с выкапывания траншеи глубиной примерно 1 м с уклоном в сторону септика в 1 градус. Трубы укладываем в траншею и утепляем. Хорошо укладывать трубы в слой песка толщиной 20 см.

Шаг 4: соединение трубы и септика

Место входа трубы в септик должно быть подвижным, в противном случае труба может лопнуть во время сезонных смещений почвы. Отбойником или перфоратором нужно пробить отверстие для входа трубы в кольцо септика. В колодец должен поместиться конец трубы, но без горловины.

В идеале наружная канализация должна продумываться на начальном этапе строительства. Нужно заложить отрезок асбестоцементной трубы в основании дома для выходного отверстия трубы канализационной. После того, как труба заведена в дом, необходимо присоединить к ней колено в 90 градусов, крестовину, ревизию и вакуумный клапан, который нужен, чтобы при сливе не переливались сифоны.

Шаг 5: финишная отделка

После устройства внутреннего водопровода, следует проверить его: пролейте с максимальным напором воду через воронку и посмотрите, выдержали ли соединения труб этот тест, нет ли протекания? Нашли огрехи — исправляйте. Теперь можно заняться финишной заделкой — заливкой технологического отверстия пеной, утеплением и отсыпкой.

Наружные сети канализации: результат работы

В зданиях с количеством этажей более двух нужно предусмотреть вентиляционный сток в виде выводящейся на крышу трубы. Также наружная канализация предполагает применение воздушного клапана, снижающего трудоемкость монтажа в 2 раза. Не забудьте оставить доступ для возможности последующего обслуживания.

Посмотрите видео-ролик о типах канализационных систем для автономных строений и правилах организации.

Согласования после проектирования наружных и внутренних сетей

Стандартные схемы согласований применяются и при проектировании наружных и внутренних сетей. На проект строительства и реконструкции нужно пройти экспертизу, получить разрешение на строительство. После завершения работ на объект нужно получить заключение о соответствии, разрешение на ввод в эксплуатации.

Специальные требования предусмотрены для возможности подключения сетей. Например, на территории Москвы в этих согласованиях участвуют:

  • МосСвет – на системы освещения и электроснабжения здания, уличные сети;
  • Водоканал – на сети водоснабжения и водоотведения;
  • теплоснабжающие организации – на системы отопления;
  • газораспределительные организации – на пуско-наладку систем газоснабжения.

Указанные организации выдают ТУ, подписывают акты о вводе инженерных систем в эксплуатацию. Помощь в прохождении всех согласований окажут специалисты ]Смарт Вэй.

5.1. Канализация: общие требования

5.1.1 Система канализации одноквартирного дома присоединяется к централизованной или групповой наружной сети, а при их отсутствии или в случаях, если это предусмотрено в задании на проектирование, устраивается в качестве автономной. Решение по выбору индивидуальной системы канализации должно быть согласовано с местным органом Госсанэпиднадзора, а при сбросе сточных вод в поверхностный водоем — также с местным органом природоохраны.
5.1.2 Система канализации включает: присоединенная к централизованной или групповой сети — внутреннюю сеть канализации, выпуск из дома и отводящий трубопровод; автономная — внутреннюю сеть канализации, выпуск из дома, отводящий трубопровод, септик и очистные сооружения; в зависимости от принятой схемы канализации наружная сеть может включать фильтрующий колодец, поля фильтрации, насосные установки, очистную установку заводского производства.Автономную систему канализации допускается устраивать с использованием люфт-клозетов или биотуалетов и выгреба.
5.1.3 Агрегаты, изделия и материалы, применяемые при устройстве системы канализации, должны удовлетворять требованиям 4.1.4.
5.1.4 При устройстве выпуска из дома, прокладке трубопроводов и установке приборов должны соблюдаться требования 4.1.5.
5.1.5 При проектировании и устройстве системы канализации должны соблюдаться общие требования СНиП 2.04.01, СНиП 2.04.03, СНиП 3.05.01 и СНиП 3.05.04, а также дополнительные требования настоящего Свода правил.

Подготовка грунта

Перечень подготовительных работ связанных с грунтом при установке всех элементов канализации сводится к правильной отрывке траншеи для прокладки труб и подготовке основания для септика.

При подготовке траншеи важно чтобы уклон трубы был на всем отрезке одинаков. Для труб разных диаметров обеспечивается уклон:

  • Труба 160 мм – уклон 0,8 см на 1 метр;
  • Труба 110 мм – уклон 2 см на 1 метр;
  • Труба 50 мм – 3 см на 1 метр.

Отрывка траншеи для канализационных труб должна иметь как можно меньше поворотов и изгибов, особенно если они меньше 90 градусов. Дно траншеи должно иметь одинаковый клон на всем протяжении от фундамента здания – наивысшей точки входа стоков в систему канализации и до момента примыкания трубы к септику – нижней точки трубопровода. При отрыве траншеи обеспечивается выравнивание дна траншеи, и уплотнение грунта особенно там, где есть вероятность его ослабления. Дополнительно гравийная подушка в 15-25 см насыпается в песчаных и насыпных грунтах, этот элемент обеспечит большую надежность и прочность основания для труб.

При устройстве септика подготовка грунта осуществляется:

  • Под основание пластиковых емкостей;
  • Под железобетонные и кирпичные конструкции;
  • Под септик с емкостью естественного дренажа.

Под пластиковые и железобетонные конструкции основание может иметь обычную гравийно-песчаную подушку высотой 15-25 см или монолитное бетонное основание толщиной до 20 см. Для емкости, в которой обеспечивается естественная фильтрация стоков основание в виде бетонной монолитной плиты заливается на площадь 1/3 котлована, а на остальной площади просто готовится фундамент под кирпичную кладку. Внутри периметра фундамента засыпается фильтрующая подушка из песка, гравия, и щебня средней и крупной фракции. Такая подушка позволит более эффективно обеспечить процесс отвода стоков в грунт.

Монтаж канализации

Что интересующий нас СНиП — внутренние сети водоснабжения и канализации — говорит о монтаже сточных систем внутри зданий? Чтобы не перегружать читателя информацией, мы выберем лишь те требования, которые актуальны при монтаже канализации жилого дома своими руками.

  • Для отвода стоков следует использовать самотечные закрытые трубопроводы;
  • Собранные из прямых труб ветки канализации прокладываются прямолинейно. Для поворотов используется фасонина (уголки, полуотводы, тройники и т.д.);
  • Для присоединения к стоякам горизонтальных веток канализации под потолком помещений (в том числе в технических подвалах и подполах) нужно использовать косые крестовины и тройники;

Комментарий автора: направленный вверх косой отвод не течет даже при разгерметизации соединения.

Присоединение к стояку выполнено косым тройником

Присоединение к стояку двух ванн или любых других приборов, предполагающих залповый сброс воды, выполняется косой крестовиной. Она исключает переполнение гребенки (внутриквартирной канализации) при одновременном сливе воды на двух приборах.

Канализационный стояк должен вентилироваться. Вентиляция решает сразу две проблемы:

  1. Транспортировку испарений в жилые помещения естественной тягой;
  2. Срыв гидрозатворов на сантехнических приборах при залповом сбросе.

Вентиляционный вывод (фановая труба) выводится через кровлю.

Высота фановой трубы над ее уровнем зависит от типа крыши:

ИзображениеТип крыши и высота вентиляционного вывода

Вентиляционный вывод канализационного стояка на плоской неэксплуатируемой кровле

Плоская неэксплуатируемая — 30 см

Фановая труба на скатной крыше

Скатная — 50 см

Эксплуатируемая кровля: канализация выведена в общей с вентиляцией трехметровой шахте

Эксплуатируемая — 3 м

На каждом стояке должны присутствовать ревизии для прочистки засоров. В многоквартирных домах ревизии располагаются:

  • В квартирах на крайних этажах;
  • В подвале;
  • В домах высотой в пять и более этажей — через каждые три этажа.

Канализационная ревизия в квартире

Ревизии или косые тройники устанавливаются, помимо стояков, на всех поворотах лежневок (горизонтальных веток канализации) и на длинных прямых участках.

Максимальное расстояние между ревизиями определяется диаметром сточной трубы:

Диаметр трубы, ммМаксимальное расстояние между ревизиями, м
508
100-15015
20020

Ревизия на повороте лежневки в подвале

Требования к безопасности СНиП

Многочисленные задачи повседневной работы должны быть тщательно спланированы, документированы и обновлены. Именно здесь входит отдел кадастра канализационной сети. Благодаря проверенному пакету программного обеспечения от СНиП он имеет доступ к надежной и гибкой технологической основе. Системы сбора и очистки сточных вод, также иногда называемые санитарно-канализационными системами, собирают и обрабатывают жидкости, вытекающие из стоков (туалеты, раковины, душевые кабины, стиральные и посудомоечные машины) внутри жилых домов и предприятий.

Первый участок канализационной линии, ведущий из домов и предприятий в главную, называется канализационным боковым стоком. Как и сети ливневых вод, канализационные системы обычно максимально используют гравитацию для передачи стоков в очистные сооружения. Из-за концепции гравитационного потока очистные сооружения часто расположены на низких участках рядом с реками и водоемами.

Если сточные воды необходимо закачивать, вода течет в бетонную яму в земле, называемую «лифтовой станцией» или «насосной станцией», где насосы используются для передачи через «силовую магистраль» на очистную установку.

Как только сточные воды попадают на очистные сооружения, их обычно обрабатывают с использованием как физических, так и биологических методов обработки. Этапы называются первичным, вторичным и третичным. Первичная обработка состоит из отделения жидкостей от твердых веществ. Как правило, исходные сточные воды сначала проходят через решетки, чтобы удалить большие куски мусора. Затем поступают в большие бассейны, называемые отстойниками, где удаляются как плавающие, так и осаждаемые твердые частицы — осадки первичной обработки. Основным принципом работы здесь является использование разности тяжести и плотности, чтобы вода и твердые частицы могли отделяться путем замедления потока. Иногда добавляют химикаты, такие как хлорид железа или анионные полимеры, для ускорения сгущения (агломерация) и осаждения мелких частиц. Дальнейшее удаление твердых веществ и бактерий происходит во время вторичной обработки. Используются специальные штаммы аэробных бактерий (бактерии, которые нуждаются в кислороде для роста), чтобы разрушить органические отходы, оставшиеся после первичной обработки.

Правила устройства канализационных колодцев

Прежде чем начинать что-то делать, нужно определиться с местом для колодца, его объемом и глубиной заложения. Для этого потребуется нарисовать хотя бы примитивную схему канализации от выхода из дома до колодца, что также поможет вам подсчитать необходимое количество требуемых материалов.

Санитарные требования

Выбирая место для канализационного септика или выгребной ямы, в первую очередь следует учитывать расположение водозаборных точек. Причем не только на своем участке, но и на соседних.

Если загрязненная сточная вода просочится в водоносный слой, а оттуда в колодец, это может стать причиной серьезных заболеваний. Имеет значение и тип грунта – насколько он водопроницаем.

Инструкция требует соблюдения следующих расстояний между канализационными и водяными колодцами:

  • При песчаных грунтах – не менее 50 метров;
  • При глинистых – не менее 20 метров.

Рекомендуемые расстояния от канализационного колодца до других сооружений и элементов ландшафта

Определив места на своем участке, соответствующие этим требованиям, можно решать, в каком из них удобнее расположить сооружение, учитывая расстояние до дома и положение точки выпуска внутренней канализационной системы.

Технические требования

Первое, что следует знать – нельзя размещать конструкцию ближе, чем в трех метрах от фундамента дома.

Идеальное расстояние – 8-12 метров по прямой. Но выдержать его не всегда возможно: планировка и рельеф участка могут не позволить этого сделать.

В таких случаях, строя колодец для канализации своими руками, необходимо соблюдать следующие правила:

Если протяженность канализационного трубопровода очень большая, на нем нужно устанавливать смотровые колодцы. Первый – на расстоянии от 3 до 12 метров от выпуска из дома, последующие – через каждые 15 метров. Они необходимы для контроля над работой системы и облегчения её прочистки при необходимости.

Схема канализации частного дома

Если трубопровод имеет повороты или соединяется в одну общую магистраль из двух или нескольких выпусков, в таких узлах устанавливается поворотный колодец. Он же используется, как смотровой.

Поворотный колодец

Если рельеф местности не позволяет проложить трубу с минимальным уклоном, строится перепадный колодец, позволяющий обеспечить допустимую скорость движения стоков.

Простейшая конструкция канализационного колодца перепадного

Вода в канализационный колодец стекает самотеком, который обеспечивается уклоном трубы. При диаметре 100 мм он должен составлять 2 см на каждый погонный метр, если же диаметр 50 мм, уклон делается в полтора раза больше – 3 см на погонный метр.

Укладка труб должна производиться с определенным уклоном

То есть, чем дальше расположен колодец от выпускного отверстия, тем глубже он должен быть, так как вход в него окажется ниже. Нарисовав в масштабе схему канализации с правильным уклоном трубопровода, вы получите эту отметку, после чего сможете рассчитать глубину и объем емкости.

Виды сливных колодцев

Он может быть накопительным или фильтрующим. В любом случае он представляет собой рабочую емкость с закрытой люком горловиной, разница заключается в устройстве дна.

Итак:

  • Накопительный предназначен для сбора канализационных стоков, которые по мере его наполнения откачиваются ассенизаторской машиной (илососом) и вывозятся. Он должен быть полностью герметичным.
  • В фильтрующем жидкость просачивается в нижние слои почвы, где постепенно очищается, проходя через её слои, поэтому он делается без дна и устанавливается на фильтрующий слой из гравия, битого кирпича или щебня. Откачивать его приходится реже.

Существует и более совершенная конструкция канализационных колодцев – септик, в котором происходит ступенчатая очистка сточных вод, но он должен проектироваться и монтироваться специалистами.
