Как опускать насос в скважину: подробная инструкция

Виды и принцип действия погружных насосов

По принципу действия устройства можно разделить на:

Вибрационные, которые применяются для подачи чистой воды, не содержащей примесей. Такие модели располагают на расстоянии около метра от дна скважины. Принцип их действия основан на использовании электромагнитных колебаний, передаваемых клапану-плавнику. Вибрационный погружной аппарат при работе необходимо полностью погрузить в воду.
Центробежные используются, если вода содержит примесями (например, глину или песок). Такой насос стоит выбрать, если колодец располагается далеко от дома. Используется в водяных станциях.
Он работает по следующему принципу. В скважину погружается электродвигатель, жёстко соединённый с лопастями при помощи муфты. При вращении этих лопастей вода передаётся с одной ступени на другую, а затем на третью. Использование центробежной силы увеличивает напор.
Дренажные, использующиеся для удаления грязной воды из затопленных помещений, канав, сливных ям и т. д. Жидкость поступает через отверстия в днище, а фильтр для очистки воды из скважины задерживает примеси и посторонние предметы. У дренажных моделей есть поплавок, когда он поднимается водой до определённого уровня включается насос. Стоки отводятся в очистное сооружение или внешнюю канализацию.
Фекальные предназначены для воды с более крупными включениями. В этом помогает специальная режущая насадка.

Читайте материал про фекальный насос для откачки канализации, шнековый насос и схемы водоснабжения частного дома из колодца.

Некоторые модели имеют предохранительный клапан. Он не позволяет воде стечь обратно в водоём при внезапной остановке двигателя, а также облегчает повторный запуск. Удобны и надёжны конструкции с автоматикой, защищённые от скачков напряжения.

Правила установки поверхностного насоса

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.

Схема подключения к гидроаккумулятору

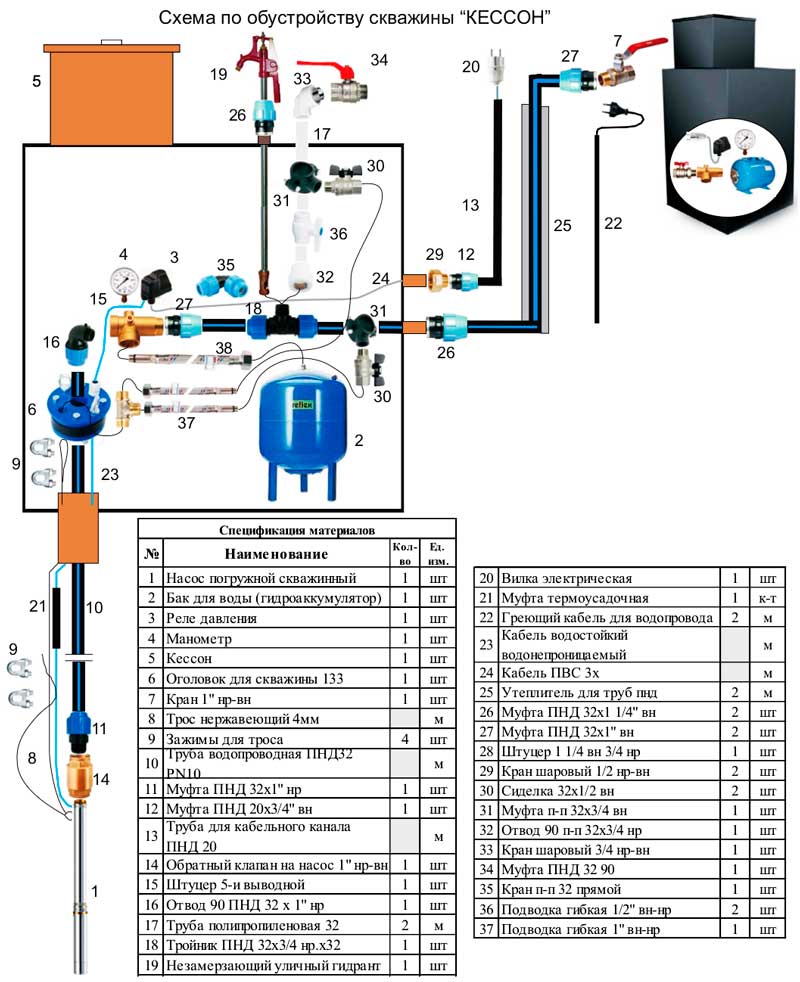

Схема подключения гидроаккумулятора. (Для увеличения нажмите)

Гидроаккумулятор является важным оборудованием, используемым при установке насоса.

При его выборе стоит обратить внимание на потребности дома. Так, минимальный объем гидроаккумулятора составляет 100 л

При подключении используется переходной пятерника

Так, минимальный объем гидроаккумулятора составляет 100 л. При подключении используется переходной пятерника.

Этот узел соединяет между собой, такие элементы системе водоснабжения:

манометр и реле давления;
подача;
разбор;
гидроаккумулятор.

Промежуточным элементов в схеме подключения является манометр и реле давления

При выполнении подключения стоит обратить внимание на настройки реле давления. Согласно заводским настройкам минимальное давление составляет 1,5 Бар, а максимальное – 2,8 Бар

Совет специалиста: если вода из скважины будет использоваться не только для дома, но и для полива приусадебного участка, то имеет смысл установить дополнительный гидроаккумулятор.

Самостоятельное подключение

Как подключить скважину к насосу? Сделать это можно при помощи профессионалов или же самостоятельно. Услуга мастеров будет стоить не так уж и дешево, поэтому все чаще предпочтение отдается установке своими силами. Сделать это не так уж сложно, если предварительно изучить порядок действий.

Рассмотрим самую простую схему насоса, которая поможет как в подключении, так и при эксплуатации.

На выходной патрубок устанавливается особый переходник для труб. Чаще всего он продается сразу с агрегатом. Если нет, придется докупить его. На данный переходник прикручивается муфта.

Монтаж поверхностного насоса

Монтаж поверхностного насоса в скважину осуществляется либо в помещении, либо непосредственно над ней. Подключение поверхностного насоса к скважине начинается с того, что в земле следует выкопать место для прибора ниже уровня промерзания почвы – кессон.

Начинаем подключение поверхностного насоса:

к всасывающей части прикрепляем необходимый нам шланг;
в месте окончания шланга следует закрепить специальный клапан. Он препятствует обратному сливу воды в момент отключения прибора;
фильтрующий элемент прикрепляется на обратный клапан. Он чистит воду от грязи и частичек песка;
шланг погружается в отверстие на нужную глубину.

Установку насоса в скважину своими руками осуществить совсем несложно при наличии инструмента.

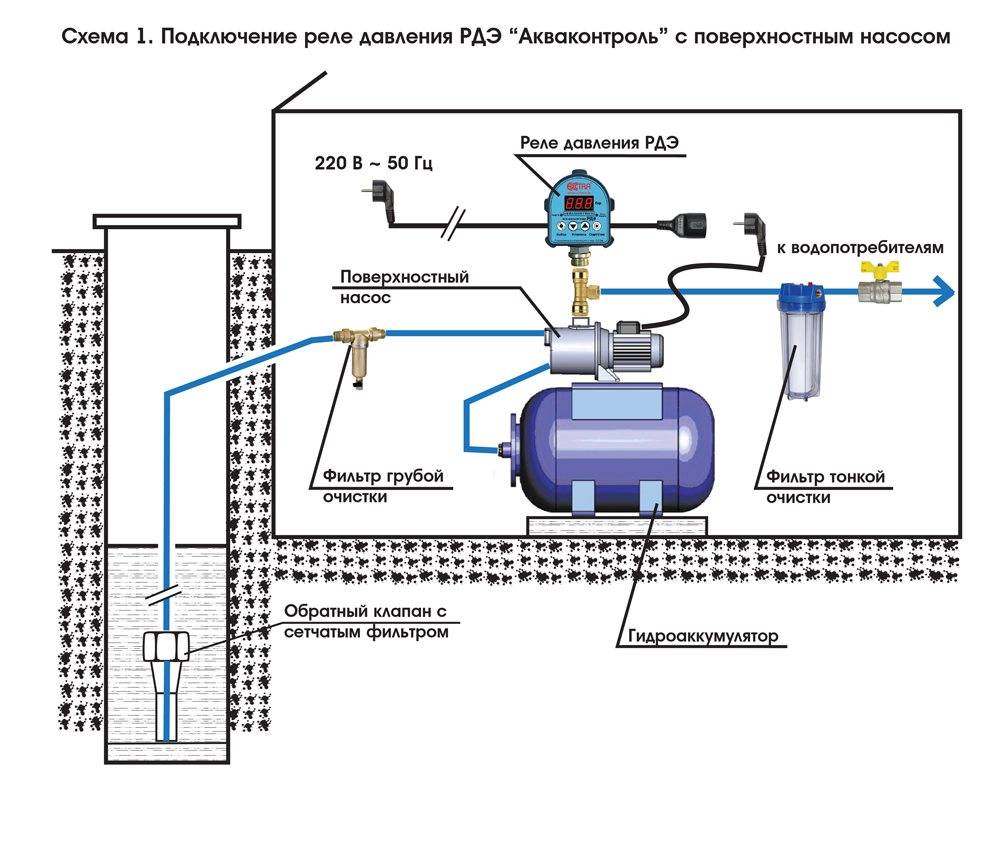

Схема подключения поверхностного прибора представлена на рисунке:

Схема 1

Монтаж погружного насоса

Для установки глубинного насоса в скважину, необходимо четко следовать инструкции. Погружной насос для скважин устанавливается прямо в отверстие. Причем должен быть выдержан определенный зазор между прибором и шахтой, иначе он попросту сгорит. В инструкции можно узнать минимальное расстояние между стенками. Как подключить погружной насос?

Инструкция по установке погружного насоса в скважину выглядит следующим образом:

на патрубок насоса монтируется обратный клапан. Он препятствует сливу воды трубой, когда прибор прекращает работу;
к всасывающей части прикрепляется особый клапан, фильтрующий воду;
на обратный клапан прикрепляется шланг, по которому вода будет подниматься вверх;
провод электропитания к глубинному насосу крепят к нагнетательному шлангу при помощи особых клипс или стяжек из полимерного материала;
в кронштейны верхней части корпуса прибора вводят шпагат. Именно на нем он будет висеть в скважине;
как опустить насос в скважину? Делать это нужно аккуратно и исключительно при помощи каната.

Установить глубинный насос — не такая уж и сложная задача, с которой можно справиться и самостоятельно.

Схема подключения агрегата погружного типа представлена на рисунке.

Схема подключения 2

После погружения на нужную глубину, канат необходимо зафиксировать специальными кронштейнами. На какую глубину нужно опускать насос? Обычно прибор фиксируют в метре от дна. Глубина монтажа глубинного насоса зависит и от свойств почвы и уровня грунтовых вод.

Типичные ошибки при подключении

При монтаже крайне важно избежать ошибок, которые впоследствии обязательно скажутся в будущем. Наиболее типичные из них при монтаже насоса в скважину следующие:

неверное определение высоты подвеса агрегата;
малое сечение питающего электрокабеля;
пренебрежение установкой защиты от нестабительности напряжения;
недостаточный диаметр трубы для подачи воды;
отсутствие в системе обратного клапана;
неверный подбор либо отсутствие КИП и управляющей автоматики.

Вот и все. Теперь вы знаете, как правильно установить насос в скважину. Как видим, делать самому это несложно, главное, вникнуть во все нюансы. Еще один совет – не экономьте на насосной станции. Лучше один раз потратиться и купить качественный прибор, чем потом постоянно чинить дешевый. И еще – перед тем как установить насос в скважину, просмотрите видеоролики, где подробно рассказывается обо всех нюансах.

Последовательность установки погружного насоса в скважину

Сборка системы водоснабжения на скважинном насосе выполняется так:

Подключение кабеля ВПП. Кабель электропитания подключается к проводке водонасоса с помощью термоусадочных муфт, провода соединяются пайкой. Если насосный агрегат штатно укомплектован водопогружным электрокабелем и длины последнего достаточно для вывода из скважины, то заменять кабельную проводку незачем;

Монтаж обратного клапана. Он крепится к патрубку верхнего конца насосного агрегата через ниппельный переходник и обеспечит сохранность объема воды в рабочей камере прибора при его отключении. В некоторых моделях погружных насосов обратный клапан является частью общей конструкции агрегата и еще один клапан ставить на них незачем;

Монтаж нагнетательной трубы. Ее подключение выполняется муфтой через латунный фитинг к ранее установленному обратному клапану. Трубу ПНД необходимо максимально спрямить, изогнутых участков быть не должно. Кабель электропитания необходимо аккуратно выровнять и уложить по длине нагнетательной трубы;

Подсоединение троса. Многожильный трос из нержавейки или волокон полиамида проводится через специальные проушины на корпусе насоса, складывается петлей и крепится двумя металлическими зажимами. Поверх зажимы и кончик стального шнура проматываются водостойкой изолентой, чтобы минимизировать вероятность перетирания металлом стенки нагнетательной трубы под вибрацией от работающего насоса;

Обтягивание пластиковыми хомутами. С примерным шагом 700-1000 мм колонна трубы, и насосный электрокабель аккуратно обжимаются пластиковыми хомутами – плотно, но не в полный затяг. Страховочный трос хомутами не обжимается, только кабель и труба! Нельзя чересчур пережимать коммуникации, это повредит их. Металлические и проволочные хомуты не применять, поскольку они повредят выведенным от погружного насоса конструкциям;

Установки насоса в скважину. Для дополнительной защиты стенок обсадной трубы на корпус насосного прибора рациональнее одеть специальное резиновое кольцо

Опускать тросом колонну с насосом на заданную глубину требуется неторопливо и осторожно, плавными движениями (потребуется минимум два работника);

Крепление троса на оголовке. После вывода погружного насоса на расчетную глубину, следует зафиксировать трос к специальному кронштейну, установленному снаружи оголовка обсадной трубы

Крепеж выполняется петлей, проведенной через кронштейн и обжатой металлическими зажимами особого профиля.

Все время, пока происходит спуск колонны, удерживать ее вес у горловины скважины строго за страховочный трос! Запрещается подергивать за трубу или силовой кабель при ощущении некого препятствия в скважине – следует прекратить опускание, затем медленно и осторожно провернуть колонну влево-вправо. Если помеха закладке насоса сохраняется, требуется бережно вынуть колонну полностью и проверить при помощи видеокамеры, в каком состоянии стенки обсадной трубы (здесь лучше вызвать специалистов)

При залегании динамического уровня воды в скважине на глубине менее 10 метров погружной насос лучше крепить полиамидным тросом, тем более при использовании вибрационного насосного агрегата. Тросовое крепление из полиамида способно смягчить вибрации, снизить нагрузку на опорный кронштейн троса на оголовке обсадной трубы.

Отвод трубы ПНД из скважинного ствола следует производить муфтой с предварительной закладкой между концами труб забивного латунного фитинга, компенсирующего высокие нагрузки на растяжение. Фильтр грубой очистки рациональнее монтировать ближе к домовым потребителям скважинной воды, а не вблизи погружного насоса – проще будет его очищать периодически.

Если скважина на воду выполнена вблизи дома или внутри технического помещения коттеджа (перед возведением здания) и глубина ствола скважины превышает 40 м, то удобнее оборудовать ее скважинным адаптером. Если же скважина неглубока, либо достаточно удалена от дома или проходит большей частью через легкие грунты (к примеру, песчаник), то правильным будет оснастить ее кессоном, как наиболее надежным защитным сооружением.

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Советы народных умельцев

Застрявший насос в скважине с оборванным в результате приложенных усилий тросом можно вытащить металлическим приспособлением со штырями, именуемым в народе «кошкой». Зацепить непосредственно насос считается большой удачей. Скорей всего можно ухватиться за конец троса или шланга, пытаясь вытащить оборудование наверх.
Для продавливания вниз застрявшего насоса некоторые изобретатели умудряются использовать лом, подвязанный к тросу. Главное, крепко привязать лом, чтобы бросая в скважину, не оставить еще и его там. Конечно, так можно действовать, если старый насос уже не предполагается эксплуатировать, ведь вероятность его повреждения очень велика. Может сработать на небольшой глубине залегания насоса.
К метровому участку трубы приварите «ухо». Пропустив сквозь трубу трос, шланг и кабель, опустите трубу на отдельном тросе в скважину. Под давлением ее веса насос может проскользнуть вниз и повиснуть свободно на тросе. Далее одновременно вытягивают трубу и насос из скважины. Так как вес конструкции может достигать 50 кг, то работы надо проводить с помощником.
Если подвес насоса еще не оборван при попытках силового извлечения оборудования из скважины, можно зафиксировать его в натянутом виде и периодически по нему постукивать. При возникновении слабины троса проводят повторное натягивание и опять постукивают. Данные действия могут проводиться в течение нескольких дней. Способ для особо терпеливых, но он в отдельных случаях увенчивается успехом.

Что толкает людей на изобретение различных способов решения проблемы с застрявшим насосом? Ответ прост: дороговизна услуг фирм, специализирующихся на этом направлении. В некоторых случаях их стоимость доходит до цены монтажа новой скважины. Поэтому, чтобы сэкономить бюджет, надо заранее делать все возможное, чтобы не допустить заклинивания насоса.

Монтаж дренажного насоса

Для очистки колодца используется дренажный насос. Он отличается особо прочной крыльчаткой — она не боится ударов песка, щебня, твердого мусора, которые встречаются в воде. На всасывающий патрубок устанавливается решетка, которая преграждает путь крупным предметам.

Как и водяные, дренажные помпы бывают погружными и поверхностными. Особенность глубинных помп — поплавковая автоматика. Она включает или отключает насос без участия человека. Предварительно проводится настройка, затем аппарат опускают в воду. После включения в сеть он начинает работать. Когда уровень воды падает до критического, автоматика отключает насос, при повышении уровня происходит автоматическое включение.

Поплавковая автоматика защищает дренажный насос от работы всухую и выхода из строя

При монтаже особое внимание следует уделить креплению шланга: дренажная помпа создает высокое давление, и при плохой фиксации патрубка его оторвет. Следят, чтобы насос размещался на удалении от стен и не мог их коснуться даже случайно

Требуется жесткое крепление на тросе, чтобы не допустить вибрации.

Погружение насоса

Чтобы в процессе работы обсадная труба не повредилась, перед непосредственным опусканием на корпус погружного следует надеть уплотнительное резиновое кольцо. Далее можно опускать агрегат в скважину – медленно погружайте его в выработку, стараясь не дергать ни один из элементов. Если в процессе установки возникли трудности, выполните несколько вращений в противоположные стороны. Действуйте аккуратно, чтобы не деформировать обсадную колонну.

Погружное оборудование необходимо опустить до отметки 1-2 м до дна скважины. Затем трос следует закрепить на скважинном оголовке на специальном кронштейне. После этого нужно подсоединить водоподающую трубу к водопроводной системе. Если устанавливается тепловой насос, выполняется подвод к отопительной системе.

В завершении монтажа необходимо определить точку работы насоса:

измерьте реальный расход воды;
манометром определите давление в водопроводе при работе оборудования;
измерьте уровень электропотребления во время работы прибора.

Сравните полученные показатели с данными, которые указаны в техпаспорте. Если реальные параметры превышают задекларированные производителем, немного прикройте задвижку насоса, чтобы создать дополнительное сопротивление.

Пошаговая методика установки насоса

Подготовка оголовка скважины

После подготовки всех инструментов и расходных материалов, можно начинать монтаж погружного насоса в скважину. Основной элемент, с которым предстоит работа, — обсадная труба. Устанавливают ее в скважину сразу же после бурения. В нее опускается насос во время установки

Важно убедиться, что скважина сохраняет ровность на всей длине, у нее нет сужений и кривизны

Этапы установки:

Определение разницы между внутренним сечением трубы скважины и диаметром корпуса спускаемого оборудования. Если труба вышла впритык, любые ее несовершенства могут стать причиной поломки оборудования. Если же размер трубы слишком большой, он не будет должным образом охлаждаться и в скором времени выйдет из строя. Уточнить точный параметр зазора необходимо в сопутствующей к оборудованию документации.
Закрепление всех труб и шнуров. Соединяют с помощью фланцев все элементы гидропровода.
Спуск гидромашины в скважину с помощью полиамидного шнура. Шнур привязывают к корпусу, затем постепенно опускают технику вниз. Шнур в идеале должен с легкостью выдерживать вес, который в 5 раз больше веса гидромашины. Узел шнура должен находиться как минимум в 10 см от входных отверстий машины, при этом концы его нужно обрезать.
Применение пружинящей подвески при монтаже на глубину менее 10 м. Если насос устанавливают на указанную глубину, используют пружинящую подвеску, установленную на корпус. Это может быть медицинский жгут или кусок резины. Проволока и металлический трос для этих функций не подходят, так как могут разбить крепления на корпусе машины.
Применение дополнительных элементов во время спуска. Вместе с насосом в обсадную трубу опускают шнур электропитания и металлопластиковую трубу, которая соединяется с патрубком. Они скрепляются изоляционной лентой в шаге от 70 до 130 см. Первая связка изоленты должна находиться в 20 см от нагнетательного патрубка.

Алгоритм включения насоса

Подключение скважинного насоса к электропитанию через реле давления

Как только монтаж глубинного насоса в скважину будет завершен, приступают к первому подключению оборудования

Очень важно правильно присоединить все элементы, иначе это скажется на сроке службы техники:

Конец трубы, подключенной к патрубку, закрепляют на опорной плите скважины.
Если обратный клапан в конструкции гидромашины отсутствует, его покупают отдельно и устанавливают на нагнетательную магистраль.
Устанавливают на нагнетательную трубу задвижки, отводное колено и манометр, который позволит держать под контролем уровень давления.
Подключают колено, отходящее от трубы, к трубопроводу, который будет распределять жидкость по точкам потребления.

После всех манипуляций нужно замерить сопротивление обмотки двигателя и электрического кабеля, который погружен в жидкую среду. Для этого используют мегаомметр. Теперь можно подключить насос к станции управления и провести пробный запуск оборудования.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить погружной насос в скважину, рекомендуется запастись следующими материалами:

хомутами для закрепления электрического кабеля на трубе;
обратным клапаном;
манометром;
запорным краном для водопроводной трубы;
стальным узлом крепления;
кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

неправильно выполненная установка насоса погружного типа в скважину;
неправильно подобранные элементы автоматического управления насосным оборудованием;
неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Демонтаж глубинного насоса своими руками

Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.
