Схемы и особенности подключения двух насосов к одной скважине

Схема водоснабжения частного дома из скважины

Схема водоснабжения всегда подразумевает использование насоса или насосной станции. Смонтировать устройство можно либо в доме, либо в самом кессоне над скважиной. Насос качает воду в гидроаккумулятор. А от него жидкость по трубам поступает к потребителю.

При использовании воды давление в системе начинает падать. При достижении определенной отметки реле запускает работу насоса. Когда давления становится нормальным, опять срабатывает реле и работа насоса прекращается.

Схема водозабора частного дома:

• Источник подачи жидкости – скважина;
• Насос;
• Гидроаккумулятор – используется для контроля давления и насоса;
• Фильтры грубой и тонкой очистки;
• Водогрейное оборудование для получения горячей воды;
• Коллектор с холодной и горячей водой.

Выполнять работы лучше всего в теплое время года, летом. Тогда водоносный слой низкий, а земля податливая. В зависимости от источника водозаборной станции подбирают определенный вид насоса.

Какие насосы выбрать для скважины ↑

Мощность моделей рассчитывают по стандартной формуле с учетом водопотребления и расстояния, на которое нужно перекачивать воду. При выборе погружных приборов, помимо технико-эксплуатационных характеристик, принципиальное значение имеет диаметр и тип конструкции водоподъемных устройств.

Самый важный критерий выбора насоса – диаметр обсадной трубы. Чаще всего он составляет 114 или 133 мм. Теоретически можно поставить два четырехдюймовых погружных насоса. На практике лучше отдать предпочтение трехдюймовым моделям. Так в трубе будет достаточно места для кабелей и подающих шлангов.

Пара слов о производителях трехдюймовых моделей ↑

Большинство компаний выпускают модели с объемными корпусами, найти насос диаметром 74-76 мм непросто. Например, популярная на отечественном рынке марка «Водолей» вообще не производит насосов с малым диаметром корпусов. Можно порекомендовать качественные трехдюймовые скважинные насосы производства компаний Grundfos (Дания) или Well Pump (Бельгия). Многие домовладельцы хорошо отзываются о моделях SQ 1-50 и SQ 2-70 торговой марки Grundfos.

Чем не угодил любимый в народе «Малыш» ↑

Когда речь заходит о сложности поиска подходящей малогабаритной модели, некоторые владельцы скважин испытывают недоумение. Есть недорогой и практичный вариант – вибрационный насос «Малыш». Его размеры в полной мере отвечают названию, он проходит в любую обсадную трубу и хорошо справляется со своими функциями. Но! Вибрационные модели нельзя устанавливать, если планируется два устройства в одной скважине. Причины две:

1. В скважину на песок крайне нежелательно ставить вибрационники. Именно для таких гидротехнических сооружений чаще всего ищут два прибора.

1. Когда в одной обсадной трубе находится два водоподъемных устройства, резко увеличивается вероятность соприкосновения со стенками конструкции одного или обоих насосов. Это рано или поздно приведет к трещинам в стенках трубы. Также возможна поломка самих насосов.

Фирменный насос производства компании Well Pump

При организации систем водоснабжения с двумя насосами в одной скважине можно выбрать любую схему подключения. Ориентироваться стоит на расстояние между участками и личные предпочтения владельцев скважины. Главное, заранее обсудить все нюансы: настройки насосов, количество гидроаккумуляторов, установку счетчиков и разделение оплаты за электроэнергию. Это поможет предотвратить проблемы, которые могут возникнуть в будущем, если соседи однажды не достигнут согласия.

Условия эксплуатации двухнасосной системы ↑

Главное требование к эксплуатации двух насосов в одной скважине – соответствующий дебит источника. Он должен быть минимум на 10% выше суммарного расхода обоих приборов. В противном случае произойдет быстрое опустошение скважины, а при частом повторении данного процесса велика вероятность заиливания.

Второе требование – необходимый размер обсадной трубы. Самые компактные погружные аппараты – трехдюймовые – имеют диаметр 74 мм (хотя на практике данный параметр может увеличиваться еще на пару миллиметров). Дажев трубе 150 мм такие, казалось бы, узкие модели не получится расположить бок о бок, учитывая требование к зазору между корпусом и обсадной трубой. Поэтому их придется размещать один над другим.

Стоит ли игра свеч ↑

Рассмотрев несколько способов, как можно подключить два насоса к одной скважине, возникает логичный вопрос – насколько целесообразна данная затея. Одно дело, когда возникает необходимость дублировать уже работающее оборудование, и совсем другое – организовывать водоснабжение двух отдельных объектов с нуля.

Чтобы не возиться с двумя насосами, придумывая для них специальные крепления (для погружного оборудования), специалисты рекомендуют приобрести на два участка один мощных агрегат, а в каждом доме установить собственный гидроаккумулятор. При этом автоматику управления насосом можно реализовать таким образом, чтобы включение прибора осуществлялось с любого участка.

О том, можно ли в скважину опустить два насоса или лучше использовать общее оборудование с разными гидробаками, следует предварительно поинтересоваться у специалистов. А наиболее оптимальный вариант – изначально доверить все работы профессионалам и получить качественный результат на долгие годы.

Что нужно знать еще о насосной станции

Насосная станция не только должна обеспечивать подачу воды из скважины к потребителю, но и обеспечивать оптимальный напор. Ее можно располагать в самых разных местах системы водоснабжения. К примеру, если речь идет об обустройстве скважины общего назначения, то оптимальным вариантом можно считать монтаж погружного насоса. Но можно обустроить поверхностные насосы, которые располагаются на уровне земли и забирают воду из скважины через шланг. Правда, поверхностный насос не рекомендуется применять для забора воды из больших глубин. Как правило, глубина скважины в этом случае не превышает 9 метров.
Для того, чтобы давление в системе было всегда стабильным, рекомендуется устанавливать специальный гидроаккумулятор. Конструктивно – это не что иное, как самый обычный бак, который внутри имеет специальную упругую перегородку (чаще всего – резиновую). Когда давление повышается, перегородка растягивается, а когда понижается – то сжимается, выдавливая необходимый запас воды в систему. Вместо перегородки может применяться и упругая емкость. Но принцип работы тот же самый.

Насосная станция — комплексная система для перекачки жидкостей из одного места в другое.

Насосная станция предполагает и наличие узла управления, который должен определять, когда следует включить насос. Также обычно в комплекте идет манометр, который показывает существующее на настоящий момент давление воды в системе.

Как устроена насосная станция?

Для организации автономного водоснабжения дома из колодца или скважины стоит приобрести дополнительные элементы и объединить их в полноценную насосную станцию. Помимо насоса понадобится гидробак, а также реле давления. Это реле включает и отключает насос, в зависимости от того, опустошен или заполнен гидробак.

Схема демонстрирует подробный порядок водоснабжения частного дома из колодца с помощью поверхностного насоса в составе насосной станции

В результате, в доме всегда будет в наличии некоторый запас воды, а работа насоса вхолостую полностью исключается. Это значительно продлевает ресурс его работы. Кроме того, наличие гидробака компенсирует возможные гидроудары, что положительно сказывается на состоянии водопровода в целом.

Дополнительно рекомендуется также приобрести манометр (если гидробак им не укомплектован). Разумеется, можно приобрести насосную станцию, укомплектованную всеми необходимыми компонентами. Порядок установки станции промышленного производства и собранной самостоятельно не слишком различаются.

Поверхностные насосы часто используют в составе насосной станции вместе с гидроаккумулятором и реле давления, которое авоматизирует работу этого комплекса устройств

Гидроаккумулятор или гидробак представляет собой емкость, снабженную специальной резиновой мембраной. По мере заполнения бака эта мембрана растягивается, а при его опустошении – сжимается. Такое устройство считается высокоэффективным для автономного водоснабжения.

Подготавливаем инструментарий для монтажа трубопровода

Для подачи холодной воды допускается использование любых пластиковых труб: полипропилена, металлопластика и др.

Термостойкий отрезок нужно использовать только на участке, отходящем от бойлера. Материал отлично сопротивляется давлению, не подвержен гниению, внутренняя поверхность гладкая, что положительно сказывается на скорости движения потока.

Кроме того, это самый недорогой вариант и самый простой, в плане монтажа. Например, полипропиленовые трубы соединяются при помощи недорогого паяльника, которым легко научится пользоваться даже новичку. Другие пластиковые трубы, как элементы конструктора, собираются на фитинги.

Водопровод премиум-класса можно заказать из меди. Металл обладает многими положительными характеристиками, но ещё и улучшает качество питьевой воды. Правда и цена на такие трубы немалая.

Сталь специалисты не советуют использовать из-за её подверженности коррозии. Внутри водопровода быстро вырастет слой отложений, примеси будут подмешиваться в воду, да и сами трубы могут дать течь, и потребуется их замена и масштабный ремонт.

Итак, при использовании металлических труб заготавливают:

• сварочный аппарат;
• нужное количество электродов;
• ленту ФУМ;
• переходники, муфты;
• набор ключей (разводной, гаечный, газовый);
• заглушки, сгоны;
• болгарка для «раскроя».

Для пластикового водопровода понадобятся:

• паяльник и насадки (для полипропиленовых труб);
• фитинги и газовый ключ (для всех остальных труб);
• лента ФУМ;
• ножовка по металлу для «раскроя».

Колышки и верёвка помогут на местности разметить расположение будущей магистрали. А без лома и лопаты не обойдутся ни одни землеройные работы.

Распространенные ошибки при запуске станции и как их избежать

При запуске насосной станции проблемы могут возникнуть по разным причинам. Самые распространенные из них – неполадки в работе двигателя или насоса, например:

• Двигатель не запускается. Проверьте включен ли он в розетку. Проверьте предохранители, замените при надобности. Если не крутится крыльчатка вентилятора, отключите двигатель от сети и проверните ее отверткой.
• Двигатель работает, но вода не качается. Возможно, не заполнили насос водой при запуске. Надо отключить двигатель и залить воду.
• Агрегат работает не отключаясь. Возможно, на реле выставлено более высокое верхнее давление. Необходимо отрегулировать.
• Насос включается и отключается чаще 20 раз в час. Вероятная причина: в гидроаккумуляторе понижено давление, например, из-за повреждения мембраны. Надо заменить деталь и подкачать давление до нормы.

Иногда неполадки проще предупредить, чем устранить. Если осенью не провести консервацию станции и зимой хранить ее в неотапливаемом помещении, остатки неслитой воды при замерзании могут повредить важные детали механизма или водовода, весной придется покупать новую станцию или проводить дорогостоящий ремонт. Поэтому соблюдение правил эксплуатации позволит продлить срок жизни оборудования, существенно сократит расходы.

Технология обустройства

Обустройство скважины для двух домов проводится только по схеме с кессоном. Увеличивается объем земляных работ. Нужно подготовить котлован и две траншеи к зданиям. Внутри каждой траншеи укладываются водопроводные трубы

Возможны два варианта обустройства:

1. Расстояние между домами не превышает 100 м. Скважинное оборудование в кессоне. На выходящую трубу ставится тройник.
2. Дома располагаются на расстоянии более 100 м. В каждом доме устанавливается комплект скважинного оборудования. Эта же схема используется при интенсивном потреблении воды на двух участках.

В большинстве случаев обвязка выполняется за день. После окончания монтажа мы проверяем работу оборудования. Заказчики получают гарантию на установленную технику.

Какие насосы можно использовать

Тип насосного оборудования зависит от условий, в которых его планируют использовать. Если зеркало воды находится на большой глубине и диаметр обсадной трубы является достаточным, тогда можноопустить два погружных насоса в скважину. Не так критичны к диаметру трубы поверхностные насосные станции, поскольку вниз опускается только шланг. Однако такие аппараты могут эффективно работать лишь при небольшой глубине источника (менее 8 м), что ставит их эксплуатацию в достаточно жесткие рамки.

Расчет мощности различных моделей производится по стандартной формуле, с учетом необходимого напора и расхода для конкретных условий. Для погружного оборудования, помимо технических характеристик, важны габариты корпуса. В скважины небольшого диаметра (114 мм, 133 мм), которые чаще всего эксплуатируются в частном хозяйстве, теоретически можно установить 4-дюймовые приборы, однако лучше для таких целей использовать 3-дюймовые модели.

Выбор типа оборудования зависит от условий эксплуатации

Правила установки нового насоса

Перед установкой насоса в скважину своими руками необходимо подготовить обсадную трубу.

1. Обрежьте верхнюю часть обсадной трубы с помощью болгарки. Труба должна выступать над поверхностью земли около 20 см.

2. Оденьте на обсадную трубу нижнюю часть оголовка, после чего набейте на нее уплотнительное кольцо.

Далее, необходимо подготовить сам агрегат. Проверьте насос на работоспособность, опустив его в емкость с водой.

Затем подсоедините к агрегату трос. Он нужен для того, чтобы опустить устройство в скважину или, при необходимости, достать насос из нее. Обычно используют трос из нержавеющей стали или покрытый пластиком. Также в качестве страховочного троса, можно использовать капроновый шнур. Прочность троса на разрыв должна превышать массу оборудования как минимум в 5 раз. Трос продевается в специальные отверстия, расположенные в верхней части агрегата, после чего, петля фиксируется металлическими зажимами.

Подсоедините напорную трубу к аппарату с помощью фитинга.

Подвяжите к напорной трубе кабель питания и трос (без натяга) с помощью пластиковых хомутов. Далее, начинайте опускать агрегат в скважину, удерживая его за страховочный трос. Для этой операции понадобится помощь как минимум 1 человека.

Совет! Опускать аппарат следует медленно, следя, чтобы электрический кабель не натягивался и не провисал.

После погружения оборудования на необходимую глубину (рассчитывается заранее), на обсадную трубу следует одеть верхнюю часть оголовка, предварительно подсоединив к нему страховочный трос.

Подсоедините к электрическому кабелю, идущему от агрегата, конденсаторную коробку.

Включите агрегат и проверьте его работу в течение 30 мин. В самом начале пуска аппарата вода может быть мутной. Но через короткий промежуток времени она должна пойти чистой. Если при тестировании насоса неполадки не обнаружились, то можно продолжить монтаж агрегата.

Обрежьте напорную трубу, выходящую из оголовка скважины, до необходимых размеров (с небольшим запасом), оденьте на нее фитинг и соедините с системой наземного (подземного) трубопровода. Завершающим этапом установки аппарата является уплотнение силового кабеля в гермовводе.

На этом установка глубинного агрегата завершается. Далее, можно подсоединить к трубопроводу накопительную емкость или гидроаккумулятор с реле давления. В последнем случае у вас получится полноценная насосная станция, которая сможет бесперебойно обеспечивать подачу воды в систему водопровода частного домостроения.

Какие насосы можно использовать ↑

Тип насосного оборудования зависит от условий, в которых его планируют использовать. Если зеркало воды находится на большой глубине и диаметр обсадной трубы является достаточным, тогда можноопустить два погружных насоса в скважину. Не так критичны к диаметру трубы поверхностные насосные станции, поскольку вниз опускается только шланг. Однако такие аппараты могут эффективно работать лишь при небольшой глубине источника (менее 8 м), что ставит их эксплуатацию в достаточно жесткие рамки.

Расчет мощности различных моделей производится по стандартной формуле, с учетом необходимого напора и расхода для конкретных условий. Для погружного оборудования, помимо технических характеристик, важны габариты корпуса. В скважины небольшого диаметра (114 мм, 133 мм), которые чаще всего эксплуатируются в частном хозяйстве, теоретически можно установить 4-дюймовые приборы, однако лучше для таких целей использовать 3-дюймовые модели.

Схемы подключения двух насосов к одной скважине ↑

В зависимости от параметров скважины и преследуемых целей существует несколько схем подключения двух насосов. Рассмотрим подробно каждую из них.

Погружной + погружной ↑

Основная сложность подобной схемы состоит в том, что каждый прибор должен свободно подвешиваться, не касаясь стен скважины. Конечно, в отличие от вибрационных насосов, которые способны повредить даже стальную трубу, центробежные модели намного бережнее относятся к окружающей конструкции. Тем не менеедаже они создают небольшую вибрацию, поэтому с целью предотвращения повреждений лучше предусмотреть зазор между корпусом и стеной.

Опустить два насоса в скважину можно двумя способами:

1. Изготавливается специальное приспособление (кондуктор), к которому подвешиваются оба аппарата. Для удерживания подвеса применяется общий трос повышенной прочности. Водопроводная труба нижнего насоса «обходит» верхний с помощью фитингов.
2. Прибор, подвешиваемый сверху, размещается в скважине стандартным способом, а для нижнего аппарата делается площадка, удерживаемая двумя тросами. Водопроводная труба монтируется аналогично предыдущему варианту.

Поверхностный + поверхностный ↑

С насосными станциями дело обстоит несколько проще. Если динамический уровень воды располагается не глубже 8 м от поверхности, а дебит источника является достаточным, тогда можно спокойно подключать два поверхностных насоса к одной скважине, опустив вниз водопроводные трубы от каждого из них. В этом случае обе насосные станции будут работать независимо друг от друга.

Стоит отметить, что схема с использованием двух независимых водопроводных труб применима для скважин стандартного размера. В абиссинских конструкциях с диаметром «иглы» 25-50 мм поместится только один шланг, поэтому в данной ситуации на входе в скважину устанавливается тройник, а каждый аппарат подключается через обратный клапан. Недостатком подобного подключения является невозможность работы одновременно двух станций.

Погружной + поверхностный ↑

Комбинированное подключение используется в том случае, если ни один из аппаратов по отдельности не может обеспечить требуемые параметры водоснабжения. Для создания необходимого давления в системе два насоса последовательно подключаются к одной скважине. Погружное оборудование поднимает воду к насосной станции, которая, в свою очередь, обеспечиваетдостаточный напор в трубопроводе.

Поскольку оба прибора в данной схеме являются взаимодополняющими, их работа должна быть согласована. Для чего необходимо:

• удостовериться в одинаковом расходе двух агрегатов;
• синхронизировать включение обоих устройств, параллельно подключив их к реле давления;
• применить контроль сухого хода для каждого насоса или обеспечить общую защиту.

Впрочем, поверхностный и погружной насосы не обязательнодолжны дополнять друг друга. Если позволяют технические параметры, они вполне могут работать независимо, организовывая водоснабжение отдельных хозяйств.

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе прибора находится в непосредственном контакте с водной средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного диапазона питание прекращается, двигатель останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

Схема подключения

Для корректной работы прибора, во избежание резких скачков давления в момент включения перекачивающего устройства установку реле производят с помощью штуцера, расположенного за выпускным патрубком расширительной емкости.

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

• обратный и сливной клапан (дренаж);
• запорная арматура;
• фильтрующие картриджи;
• всасывающий трубопровод.

Для подключения электропитания снимают пластиковый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны прибора, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают двигатель и проверяют работу прибора. Если заводские настройки соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами – один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение – это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени – это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

Манометр

Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.

Реле сухого хода

Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.

Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя – напор в системе будет низким, реле давления не отключит насосное оборудование.

Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.

Установка погружного насоса и подключение его к автоматике

Схема подключения погружного агрегата зависит от того, какая используется автоматика для насоса, и обычно она отражена в руководстве по эксплуатации. Для примера давайте рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора.

На этих видео пошагово рассказывают о монтаже погружного насоса:

Работы начинают с обвязки гидроаккумулятора. Согласно схеме к нему поочередно подсоединяют оборудование. Все резьбовые соединения уплотняют фумлентой. На фото можно увидеть очередность сборки.

Первой на резьбу гидроаккумулятора накручивают «американку». Это разъемное соединение в будущем пригодится для обслуживания накопителя воды, часто связанное с заменой резиновой мембраны. На свободную резьбу американки накручивают бронзовый переходник с резьбовыми отводами. В них вкручивают манометр и реле давления. Далее, крепят один конец подающей ПВХ трубы с помощью фитинга-переходника к торцу бронзового переходника на гидроаккумуляторе. Другой конец трубы фиксируют с помощью фитинга к патрубку насоса.

Подающую трубу с насосом укладывают на ровном участке. К петлям на корпусе агрегата крепят страховочный трос с запасом длины около 3 м. К трубе шагом 1,5–2 м пластиковыми хомутами фиксируют трос с кабелем. Свободный конец троса закрепляют возле обсадной трубы скважины. Теперь осталось спустить насос внутрь скважины, и натянуть страховочный трос. Обсадную трубу закрывают защитным оголовком, препятствующим засорение скважины.

Когда все готово, кабель подсоединяют к реле и ведут к электрическому шкафу управления. После первого включения насос сразу начнет качать воду в гидробак. На этом этапе надо сразу открыть водоразборный кран, чтобы стравить воздух.

Когда вода начнет течь равномерно без примесей воздуха, кран закрывают и смотрят на манометр. Обычно реле уже идет отрегулировано на верхний параметр давления воды – 2,8 атм., и нижний предел – 1,5 атм. Если манометр показывает другие данные, реле необходимо отрегулировать винтами, стоящими внутри корпуса.

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Этапы монтажа

Чтобы правильно установить поверхностный насос на водоподающую скважину, помимо самой электропомпы требуется гидроаккумулятор, автоматика для запуска и остановки, реле давления и манометр, а также сетчатый фильтрующий элемент и невозвратный клапан. Дополнительные элементы можно подобрать самостоятельно либо приобрести полнокомплектую установку. Также нужны фитинговые элементы и трубные отрезки с сечением 32 или 25 мм для ввода и вывода.

Трубы приобретают с таким расчетом, чтобы не менее 30 см нижней части находилось под зеркалом воды. Общий размер не должен быть больше, чем указано в инструкции к агрегату.

В месте установки напорного оборудования необходимо соорудить надежный постамент либо арматуру, к которой жестко закрепляется рама агрегата. На ней должны быть крепежные отверстия или ножки. Чтобы снизить вибрацию и шум, под устройство подкладывают коврик из резины.

Монтаж поверхностного насоса на скважину проводится по такой технологии:

1. Отрезается кусок полиэтиленовой трубы нужной длины.
2. С одного конца трубного отрезка устанавливается муфта из латуни либо пластика с внутренней резьбой, ниппель и невозвратный клапан.
3. Дополнительно система оснащается фильтром из сетки для грубого очищения.
4. С противоположной стороны труба оборудуется муфтой и подключается к вводу станции. Зачастую на вводах есть внутренняя резьба, ее герметизируют ФУМ-лентой или сантехническим льном.

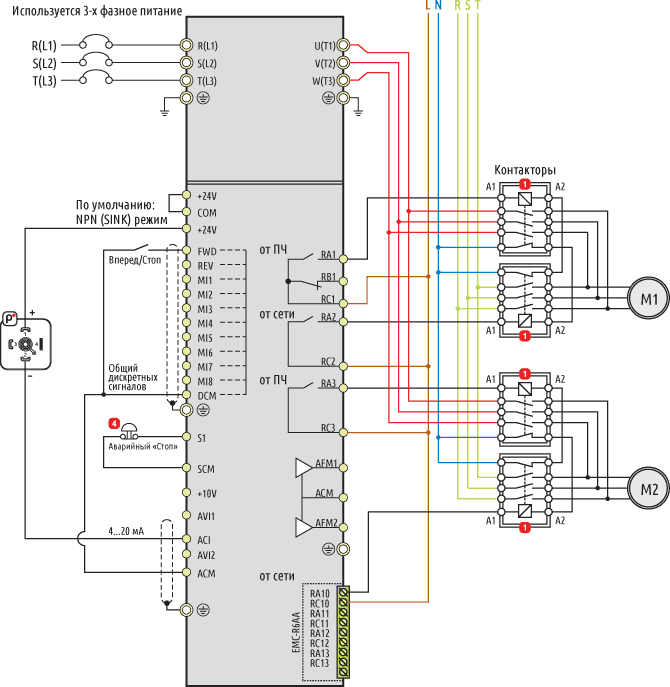

Схема 4 — Каскадное управление двумя насосами с поддержанием давления

В данном режиме частотный преобразователь регулирует обороты одного насоса с целью поддержания давления. В случае нехватки производительности одного насоса ПЧ подключает основной насос напрямую от сети и начинает регулировать обороты
дополнительного насоса.
Настройка VFD-СP в системах поддержания давления (каскадный режим с двумя насосами с ПИД-регулированием). Для датчика давления с выходным сигналом 4…20ма и диапазоном измерения 0…10 бар.

Условные обозначения Преобразователь частоты VFD-CP Датчик давления аналоговый CER-1 Манометр технический TM Контактор AC3 Аварийная кнопка «Грибок»

Установка кессона

Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.

Схема реализуется несколькими способами:

1. Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
2. Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
3. Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.
