Устройство, контролирующее две группы светильников
Схема подключения двухклавишных проходных выключателей
Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.
Монтаж двойного проходного выключателя
Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:
- В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
- К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
- В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.
Подключение перекрестного выключателя
Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.
Провода в распределительной коробке
Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. Так же рекомендуем к прочтению статью «Как починить выключатель света«
Так же рекомендуем к прочтению статью «Как починить выключатель света«.
5 советов по выбору выключателя на три положения
Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире
При этом обратите внимание на расположение клавиш. При необходимости теперь включить освещение вы можете в той зоне, где оно будет необходимо.На самом деле их можно не снимать, так как доступ к болтам контактов все равно есть
Хотя в некоторых случаях их вообще может и не быть. Если провод многожильный, используйте специальные наконечники НШВИ, чтобы он не обламывался при затяжке винтов. Собственно, их применение повсеместно, и на сегодняшний день практически в каждом доме или офисе используются подобные выключатели.
Среди недостатков можно отметить большую интенсивность эксплуатации по сравнению с аналогами с одной или двумя клавишами. Здесь также работу начинаем с поиска фазы. Они лучше выдерживают перегрев и большое напряжение, в отличие от пластика.
Написал много текста, который сложно понять. Производим проверку правильности установки устройства. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж! Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.
Выключатель считают основным прибором, помогающим в управлении освещением. Провода в выключателе крепятся прижимными винтами. Клавиши должны работать без заедания. Они придают функциональность эстетике.
Теперь другую боковую клавишу Для работ вам понадобятся:. Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке.
Как подключить трехклавишный выключатель
Преимущества установки прибора
Большинство людей даже не догадываются о том, что можно сэкономить деньги на платежах за электроэнергию, просто заменив старые выключатели на более современные модели. Между тем, экономия может достигать до 30% каждый месяц. Подключение трехклавишного выключателя света поможет не только уменьшить расход электроэнергии, но и обеспечит удобство при управлении осветительными приборами.
Обычно выключатель применяется для подключения люстры с различными типами освещения или для удобства переключения осветительных приборов в помещении с несколькими смежными комнатами — например, ванна, санузел, коридор. Также он существенно экономит место на стене, так как занимает ту же нишу, что и обычная одинарная модель.
Современные экземпляры отличаются разнообразием расцветок и форм, что позволяет им отлично вписываться в любой интерьер. Основные преимущества трехкнопочной модели:
- экономия электрической энергии;
- удобство в эксплуатации;
- эстетичный внешний вид.
Как подключать двухклавишные выключатели
Рассмотрим подключение на примере двухсекционного осветительного прибора (схема приведена рисунке 4). Заметим, что это стандартный вариант, который применяется для включения/выключения любых устройств.
Рисунок. 4. Подключение двухсекционной люстры к двойному выключателю
Как видно из рисунка, ноль подается напрямую к источникам освещения, в отличие от фазы, которая коммутируется. При срабатывании контакта «кл1» включается «Л1», соответственно, «кл2» отвечает за работу «Л2» и «Л3». В результате мы можем задать три варианта интенсивности освещения в помещении (горит одна, две или все лампочки).
Обратите внимание, что к входу «1» подводится: фаза, а к выходам две управляющих линии («2» к «Л1» и «3» к группе «Л2» и «Л3»). Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода
Приведенный на рисунке 4 вариант носит более общий характер. Поэтому я приведу также и более простую схему подключения именно под 2 лампочки (светильника):
Простая схема подключения
Как подключить три розетки и один выключатель от коробки
Рассмотрим ещё один случай. Пусть нам требуется запитать от электрораспределительной коробки три розетки и один выключатель. Тогда лучше всего поступить так.
- Из коробки выводится один кабель с тремя жилами сечением по 2,5 мм. Такой размер для квартирных розеток нормируется в ПУЭ (Правилах Устройства Электроустановок).
- Затем провод подводится к первому гнезду для розетки и производится её установка. Процесс аналогичен подключению выключателя.
- Кабель протягивается дальше — к следующему стакану. Вновь устанавливается розетка. Наконец, процесс повторяется в третий раз. Причём, если проводка скрытая, то перфоратором предварительно проделываются каналы и гнёзда. Каждый раз в розетку заводят фазовый и нулевой провода в соответствующие контакты, а затем к этим же точкам параллельно подсоединяют такой же кабель, и он идёт дальше.
- На окончательном этапе выключатель подсоединяется к одной из розеток — там, где удобнее. При этом нужно помнить, что для освещения используют провода сечением 1,5 мм. И заземление применять необязательно.
Кабель для освещения порой выводят и сразу из коробки. Тогда получаются две отдельные линии — одна на розетки, вторая на освещение. Выключатель подсоединяется по первоначальной схеме, описанной в самом начале статьи.
Как подключить выключатель с двумя клавишами
Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.
В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.
Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.
Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.
Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.
Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.
Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.
Определитесь заранее и обеспечьте наличие соединительного материала для проводов.
- Обычно применяются:
- самозажимные клеммы;
- винтовые зажимы;
- колпачки либо изолента для скрученных вручную проводов.
Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.
Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.
- Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
- 2 отвертки – плоскую и крестовую;
- монтажный или канцелярский нож либо другое устройство для снятия изоляции;
- пассатижи либо бокорезы;
- уровень строительный.
https://youtube.com/watch?v=RWI_-tMXtDA
Методы подсоединения
Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.
С помощью распределительной коробки
Распределительная коробка
Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание
С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства
Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.
Без распределительной коробки
При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков
Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой
Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.
Критерии грамотного выбора
Приобретая тройной выключатель, внимательно осмотрите его, изучите физические величины, проверьте наличие схемы подключения.
Основные моменты, на которые стоит обращать при выборе изделия:
- Корпус изделия – он должен быть лишен любого рода дефектов: заусениц, вмятин и сколов.
- Срабатывание клавиш – должно происходить легко и без заеданий.
- Звуковые эффекты – при включении каждой из клавиш должен быть слышен характерный щелчок.
- Сердцевина – должна быть также лишена заусениц, а ее клеммы исправно работать.
Планируя устанавливать выключатель в комнате с повышенной влажностью, необходимо выбирать устройство с защитой.
Рабочие элементы влагозащищенного выключателя имеют дополнительную резиновую или пластиковую оболочку, которая предохраняет механизм от прямого контакта с водой
Чтобы упростить процедуру монтажа и обеспечить при этом долговечность работы устройства, предпочтение стоит отдавать моделям, сердцевины которых оснащены клеммами винтового или зажимного типа.
В ходе монтажа тройных выключателей импортного производства, особенно корейских и китайских изделий, могут возникнуть трудности, о которых стоит заранее подумать:
Назначение четырехклавишных выключателей
Типичная модель четырехклавишного выключателя выполнена в виде компактного пластикового корпуса, состоящего из 4-х выключателей, собранных на единой панели. Они соединяются общим контактом и оборудованы четырьмя выходами на нагрузку. Каждая из четырех клавиш позволяет осуществлять управление соответствующей цепью.
Нажатие любой клавиши включает тот прибор освещения, который соединен с ним в совместной электрической цепи. В настоящее время выключателями с четырьмя клавишами все чаще оборудуются жилые дома. Они устанавливаются в ресторанах, отелях, школах и других общественных зданиях без каких-либо ограничений. Компактные размеры этих приборов дают возможность устанавливать их в любых местах. В этих случаях на монтаж тратится значительно меньше времени, нежели при размещении четырех отдельных выключателей. С помощью приборов выключения этого типа можно подключить сразу четыре настенных светильника. Под общим управлением находится освещение, вентилятор и вытяжка в санузлах. Подсветка подвесного потолка может регулироваться с разбивкой по заранее намеченным зонам. Одновременно можно включать или выключать освещение сразу в нескольких помещениях. Нормальная, устойчивая работа системы освещения во многом зависит от правильно выполненного монтажа, в соответствии со схемой.
Это интересно: Расчёт мощности, потребляемой станком: читаем во всех подробностях
Варианты подключения
Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.

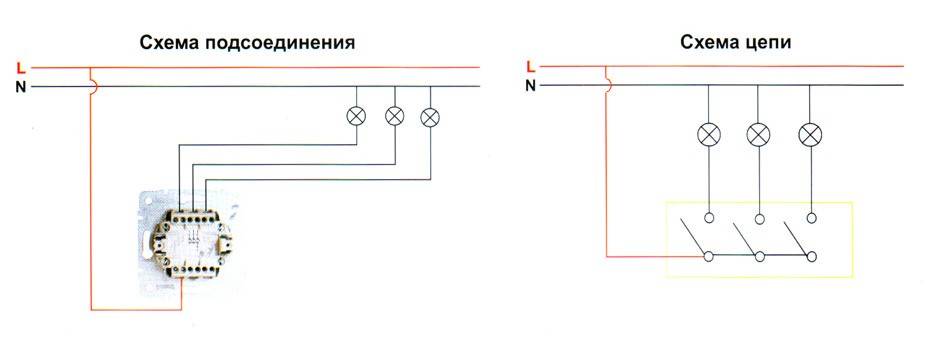

Схема управления тремя светильниками.
При подключении через распредкоробку топология монтажа выглядит так:
Прокладка проводников для управления тремя светильниками.
Из рисунка видно, что для выполнения такого монтажа потребуется:
- трехжильный кабель от распределительного щита;
- три кабеля по три проводника к каждому потребителю;
- четырехжильный кабель от распредкоробки к коммутационному прибору.
В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.
При отсутствии защитного проводника количество жил в питающем и отходящем кабелях уменьшается на одну. Входить в коробку и выходить к каждому потребителю будет двухжильный кабель, но к выключателю в любом случае надо тянуть четыре проводника.
Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.
Схема управления многорожковой люстрой.
Отличие этой схемы от предыдущей:
- проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
- каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.
Прокладка и соединение кабелей для управления многорожковой люстрой.
Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:
- кабели в 3 жилы от распредщита до коробки (две, если нет PE);
- пятижильный кабель от распредкоробки до люстры.
Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.
Проводка через распределительную коробку
Лучше той же одной штрабой снова довести все три фазных провода до распределительной коробки, после чего по общей верхней штрабе довести их до ламп. Если делаем проводку к люстре, то последний вариант — наилучший.
Тройной выключатель: схема подключения к люстре
L – фаза к выключателю (красный); далее фаза (желтый, коричневый, розовый ) идет на три группы ламп люстры; N – рабочий ноль (синий), идет сразу на люстру и разводится клеммником люстры по группам; PE – заземление (желто-зеленый), подводится к корпусу люстры
Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.
Все работы следует проводить при выключенном автоматами питании осветительной сети. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова.
Далее производятся следующие работы:
- Поиск имеющейся проводки: надо найти распредкоробку, штрабы, которые будут участвовать в проводке. Необходимо разметить стены под обработку. Намечается место для отверстия, куда будет установлен трехклавишный выключатель, и для штрабления проводки к нему и от него.
- Вскрытие имеющихся каналов и пробивка новых.
- Прокладка и закрепление кабелей от коробки к месту установки. Должны быть помечены провода под фазу, ноль и землю (если есть). Придерживаться нужно по возможности стандартной расцветки проводов: синий для нулевого, желто-зеленый для заземления и других цветов под фазу.
- Установка и закрепление подрозетников. Провода проводятся вовнутрь их.
Подключение тройного выключателя
Определение проводов в распределительной коробке, к которым следует подключить проводку. Фаза и ноль находятся индикатором. Они помечаются (изолентой).
Данную работу проводят после того, как при осмотре убедились, что предыдущие действия не нанесли проводке ущерба. После этого включается автомат осветительной сети и определяется фазность проводов распредкоробки, к которым необходимо сделать подключение. Провода маркируются, после чего питание выключается снова.
Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.
Для проверки правильности подключения снова включают автомат и, убедившись, что все нормально, проверяют фазу на всех проводах. Она должна находиться только на одном фазном проводе, идущем через подрозетник к выключателю. На остальных должен быть ноль: на нулевых проводах, идущих к лампам, на проводах заземления и фазных проводах, идущих от выключателя к лампам, так как они разомкнуты.
- Снова выключив автомат, можно подключить выключатель, подсоединив провода к клеммам согласно схеме соединения. После этого выключатель можно ставить на его место, закрепив в подрозетнике согласно конструкции.
- Подключаются провода к патронам ламп или клеммникам люстры. К каждому патрону должно подходить по два провода — ноль и разомкнутая фаза.
Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль (идущие от распредкоробки, синие по норме) и какие — фаза. Цветовая идентификация каждого провода помогает. Но чтобы они правильно подключались, нужно для определения включить автомат и по очереди проверить каждый из них индикатором, включая соответствующую кнопку трехкнопочного переключателя.
После установки и проверки, что подключились все блоки ламп, можно считать работу законченной.
Особенности выбора
Широкий ассортимент данных устройств нередко создает серьезные затруднения при их выборе. Поэтому рекомендуется сразу обратиться в специализированный магазин, где возможно получить расширенную консультацию относительно любой модели. После этого будет уже гораздо проще выбрать наиболее подходящий вариант с соответствующим дизайном и техническими характеристиками к которым могут подключаться кабели.
Качественный выключатель должен соответствовать ГОСТу Р 51324.1-99 и работать с напряжением до 250 вольт, при нагрузке 10 ампер. Такие изделия обязательно помечаются специальной маркировкой отечественных или зарубежных производителей.
Необходимо на месте разобраться с количеством коммутирующих цепей и полюсов, поскольку конструкция может быть одно-, двух- или трехполюсной. Механизмы также различаются между собой. Они разделяются на клавишные, кнопочные, шнуровые, поворотные или перекидные, выполненные в виде переключателя.
Конструкция корпуса предполагает в основном стандартное подключение выключателя света, однако некоторые модели предназначены для встраивания их в электрические приборы. Кроме того, все выключатели отличаются способами установки и методами крепления, в зависимости от модификации.
Выбирая нужное устройство, следует проверить, насколько мягко работают его клавиши. Для это несколько раз выполняется процедура включения и выключения. Все детали должны работать плавно, без зацепов и посторонних звуков. Правильное функционирование устройства указывает на хорошее качество сборки.
Как поменять выключатель света в квартире пошагово своими руками: с одной клавишей или двумя кнопками, схемы и инструменты для замены самостоятельно
Как подключить люстру с 5 лампами к выключателю с 2 клавишами
Как починить выключатель света – инструкция по ремонту
Как снять выключатель со стены, что для этого нужно
Схема подключения выключателя
Четырехклавишный выключатель: схема подключения
Как подключить выключатель от розетки
В этом случае можно сэкономить на электропроводах. Подключение производится обычным порядком по уже описанному сценарию. Однако провода запитываются не в электрической коробке, а в розетке.
- Последнюю нужно для начала разобрать. А именно, открутив центральный болтик, снять пластиковую лицевую часть, ослабить винты, с помощью которых розетка крепится в стакане, и вытащить наружу основу.
- Далее нужно подсоединить фазовый провод к соответствующему входу розетки. Получится параллельное подключение.
- Второй конец фазового провода надо завести в соответствующий вход выключателя. Из второго контакта этого прибора выйдет провод для питания светильника. При этом ноль от освещающего аппарата также можно подвести к розетке или сразу к коробке.
Подписка на рассылку
Одним из самых распространенных устройств для управления светом являются клавишные выключатели. Принцип действия данных устройств заключается в следующем: положение контактов механически изменяется посредством изменения положения клавиши.
Несмотря на обилие более современных вариантов, например, диммеров с возможностью регулировки света или сенсорных панелей, клавишные выключатели пользуются популярностью за счет простоты монтажа и удобства использования.
Разные модели клавишных выключателей
В настоящее время достаточно распространен выключатель 2 х клавишный, который позволяет размыкать две цепи и удобно управлять несколькими источниками освещения. Подключение 2 клавишного выключателя осуществляется с помощью трехжильного кабеля в соответствии со схемой.
Схема подключения 2-х клавишного выключателя показывает, как соединить выключатель с двумя светильниками, однако двухклавишные варианты могут включать и большее количество источников, например, одна клавиша включает три лампочки в люстре, а вторая – еще две.
Выключатели с 3-мя и 4-мя клавишами
Также иногда для управления световыми сценами используется 3 х клавишный выключатель – устройство, которое позволяет управлять большим количеством источников из одного места. Если необходимо подключить еще больше приборов, можно использовать 4 клавишный выключатель, он может иметь по 4 канала на каждую клавишу и управлять до 16-ю источниками.
Схема подключения трехклавишного выключателя не сильно отличается от двухклавишного, однако для подключения данного варианта необходимо будет использовать четырехжильный кабель, например ВВГ 4х1,5.

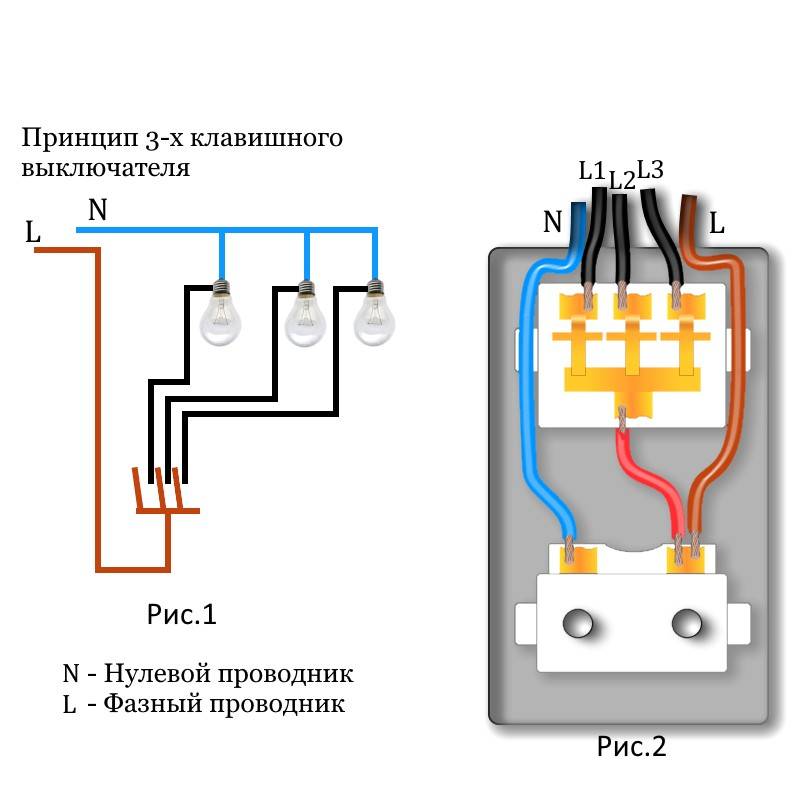

Удобным вариантом также является выключатель трехклавишный с розеткой, однако для его подключения требуется использовать пятижильный кабель и соответствующую схему.
От распределительно коробки (РК) до выключателя прокладывается 5-тижильный кабель. Далее 4 провода заводятся на выключатель (1 вводной, 3 отходящих), от вводной клеммы на выключателе делается перемычка из одножильного провода и заводится на розетку на клемму L, а оставшуюся (пятую) жилу кабеля заводят на второй – рабочий ноль.
Выключатели с подсветкой – возможные проблемы
Кроме того, популярным вариантом является установка трехклавишного выключателя, оснащенного подсветкой. Однако стоит помнить, что трехклавишный выключатель с подсветкой может привести к слабому мерцанию энергосберегающих ламп – слабый ток, необходимый для работы подсветки, краткосрочно включает лампы. Однако его не хватается для постоянной работы, вследствие чего возникает мерцание.
Для того чтобы справиться с мерцанием, не отключая подсветку в выключателе, необходимо зашунтировать лампы резистором.
Как правильно подключить тройной выключатель
Подключаем новый выключатель. Индикатор должен засветиться после прикосновения к фазе.
Все работы следует проводить при выключенном автоматами питании осветительной сети. L3 этим же кабелем уходят в распределительную коробку, где в точках 2.
Включение общего питания.
Выносные выключатели используются в том случае, если нет возможности или желания скрывать проводку. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться.
Однако, в любом случае, необходимо точно определить назначение всех проводов. Тут выбор за Вами. Трехклавишный выключатель в быту На сегодняшний день многие люди используют в своем доме большое количество источников освещения.
Области применения
Сборка распределительной коробки и выключателя. Вот в принципе и все.
Провода проводятся вовнутрь их. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова. Все нулевые провода от ламп собираются под винтом, установленном на корпусе выключателя. Они часто используются в домах и квартирах, так как действительно удобны и простые в обращении. Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток.
На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки фазы , идущей от блока выключателей.
Как подключить трехклавишный выключатель
