Расширительный бак для системы отопления, давление, принцип работы

Как осуществить монтаж?

Каких-либо существенных ограничений, влияющих на место установки расширительного бачка в системе, нет. Все же установку желательно производить в любой удобной точке обратной магистрали имеющейся системы отопления.

Причина в том, что там теплоноситель прохладнее. А это позволяет существенно продлить ресурс расширительной емкости, ее мембраны.

Кроме того, если установить бачок неподалеку от твердотопливного котла, то в определенных ситуациях в камеру для теплоносителя может попасть пар. В результате чего емкость потеряет способность производить компенсацию расширения теплоносителя.

Установка резервуара может осуществляться двумя способами. К ним относятся монтаж:

  • на стене;
  • на полу.

Но следует понимать, что первый вариант предназначен только для случаев, когда расширительная емкость имеет умеренный объем.

Баки следует устанавливать максимально далеко от котлов. А оптимальным решением будет нахождение его в обратной магистрали. Так как температура теплоносителя там ощутимо ниже, что исключает досрочный выход мембраны со строя

Не следует экономить на подключении бака к системе отопления.

Так указанная процедура должна выполняться с применением:

  • отсекающего крана с, так называемой, «американкой» — этот элемент конструкции позволит оперативно вывести резервуар с эксплуатации, а при необходимости заменить его, причем не дожидаясь остывания теплоносителя;
  • тройника с краном для слива, что позволит перед заменой бака быстро его опустошить;
  • манометра для измерения давления;
  • предохранительного клапана или ниппеля для регулировки давления внутри оборудования.

После монтажа бачка его предстоит правильно настроить, учитывая рекомендации производителя, приведенные в инструкции к приобретенному оборудованию. Чтобы давление в баке было соответствующим, т.е. меньшим, чем в системе, что позволит мембране деформироваться при нагревании теплоносителя.

Если расчеты были выполнены не верно и в системе отопления размещен резервуар меньшего, чем нужно объема, то он не справится со своими обязанностями, но исправить ошибку можно.

Для чего нужно приобрести и установить в систему вторую емкость. Емкость которого составляет разницу между нужным объемом и имеющимся у работающего в системе бака. Такой способ сократит финансовые потери.

Как правильно рассчитать куб бетона для возведения стен

Для постройки массивных зданий сооружают прочные коробки из бетона, усиленного стальной арматурой. Для определения потребности в стройматериале, перед строителями возникает задача рассчитать объем бетона для таких конструкций. Для выполнения вычислений используйте следующую формулу – V=(S-S1)хH.

Расшифруем входящие в формулу обозначения:

  • V – количество бетонной смеси для возведения стен;
  • S – общая площадь стенной поверхности;
  • S1 – суммарная площадь оконных и дверных проемов;
  • H – высота бетонируемой стенной коробки.

При выполнении расчетов общая площадь проемов определяется путем суммирования отдельных проемов. Алгоритм расчета напоминает определение потребности в бетоне для плитного основания и легко может быть выполнен самостоятельно с использованием калькулятора.

Как выбрать расширительный бак

При выборе гидротехники необходимо учесть назначение устройства, способ установки. Основными техническими параметрами является объем емкости и максимальное рабочее давление. Стоит учесть репутацию производителя, наличие официальной гарантии. Это позволит купить девайс, который прослужит 7-10 лет и обеспечит стальную работу теплового, сантехнического оборудования.

Вид расширительного бака

Выпускают открытые и закрытые расширительные баки для котлов, мембранные модели для водоснабжения. Техника отличается конструкцией, функциональностью, условиями монтажа. Емкости открытого типа устанавливают в верхней точке отопительной системы. Конструкция простая: верхняя плоскость отсутствует полностью или частично для компенсации гидравлического воздействия, в верхней части вмонтирована трубка для отвода избытка воды в канализацию. Недостатком является контакт теплоносителя с воздухом, риск, что отвод не справиться с излишком воды при гидроударе.

Закрытые комплектуются мембранами, в ёмкость дополнительно закачивается воздух под напором. Эластичная резина не допускает контакт теплоносителя с воздухом, что положительно сказывается на интенсивности коррозии в трубах, радиаторах. Мембрана компенсирует скачки давления, обеспечивает стабильность этого показателя.

Объем

Рассчитывается с учетом средней температуры и объема используемого теплоносителя. В высокотемпературных системах расширение воды после нагрева достигает 5-7%. Если объем теплоносителя 100 литров, то излишки составят 5-7 литров. Рекомендуется выбирать емкость, которая способна вместить весь этот литраж в двойном размере: 10-15 л. В системах с низкотемпературным теплоносителем процент излишков будет меньше – около 3%. При расчетах необходимо учитывать объем не только используемых радиаторов, но и труб. При наличии проблем с вычисления – выбор оборудования лучше доверить теплотехникам.

Способ установки

Выпускают модели с вертикальным и горизонтальным монтажом. Выбор зависит от назначения устройств. Если нужен запас воды – то преимущество у вертикальной компоновки. Такие модели занимают мало места, а в каталогах производителей десятки моделей с разным функционалом. При вертикальной конструкции более простой отвод воздуха при компенсации давления. Горизонтальные модели больше подходят для небольших загородных домов и дач.

Максимальное рабочее давление

Техника должна соответствовать давлению в трубах. В частных домах это значение не велико 3-5 атмосфер. Этого достаточно, чтобы обеспечить стабильную подачу теплоносителя. При централизованном отоплении фиксируются значения до 10 атмосфер. При этом необходимо учитывать, что во время опрессовки и перебоях в работе котла возможны скачки до 13-15 атмосфер.

Закрытый или открытый бачок: сравнение

Итак, главное различие открытого и закрытого резервуара в наличии или отсутствии контакта с воздухом

Так ли это важно?. С одной стороны, простой открытый компенсатор – недорогое решение для отопительной системы, которое вполне отвечает всем необходимым требованиям

С одной стороны, простой открытый компенсатор – недорогое решение для отопительной системы, которое вполне отвечает всем необходимым требованиям.

В роли бачка может выступать даже простая пластиковая канистра или бочка. Так зачем тратить деньги?

В герметичном контуре теплоноситель не испаряется, это факт. Следовательно, необходимости в его периодической доливке нет, а значит, вы не потратите на это лишнего времени. Второе несомненное преимущество мембранной конструкции перед обычной ёмкостью – свобода в выборе места для монтажа. Малогабаритный, аккуратный и неприметный, он не будет привлекать лишнего внимания.

В открытом бачке вода постоянно насыщается воздухом, а такой тандем приводит к образованию ржавчины на внутренностях батарей и труб.

Кроме того, пузырьки воздуха, циркулирующие в теплоносителе, серьёзно осложняют сам процесс прогрева, а это приводит к потерям энергии и топлива.

Помните, что за открытым бачком необходимо следить: постоянно проверять уровень жидкости в нём, чтобы не пропустить момент, когда патрубок начнет засасывать в контур воздух. А закрытый бачок совсем не требует внимания. Можно, конечно использовать разные ноу-хау от народных умельцев: флажки и поплавки. Если разовьёте в себе привычку постоянно поглядывать в сторону бачка, не исключено, что самодельные сигнализаторы своевременно предупредят вас о назревшей проблеме.

И последнее: закрытые бачки можно использовать для любых систем отопления, в том числе – для водяных полов.

Закрытые бачки незаменимы для двухконтурной системы, в которой одновременно подогревается вода для кухни и ванной.

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело

При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Популярные производители баков

1. Баки Wester для отопления признаны одними из лучших в России для домашнего использования. Отечественный производитель выпускает вертикальные и горизонтальные модели в расчете на объем от 8 до 500 л. У них резина сделана из особо прочного термостойкого материала, выдерживающего нагревание до 100 °C. Плюс к тому, расширительный бак комплектуется сменной мембранной, что увеличивает срок эксплуатации. Корпус изготовлен из прочной стали. Наиболее тяжелые бочки оснащены опорами. Гарантия распространяется на 3 года. Цена Wester WRV 80,наиболее востребованной модели, — около 2 500 рублей.

2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.

Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.

3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.

Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.

Как выбрать для дома

При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.

Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.

Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.

Краткая инструкция по установке своими руками

  1. Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
  2. Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
  3. Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
  4. В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
  5. Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
  6. После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
  7. Затем монтируется редуктор давления, он должен быть установлен после счетчика.
  8. Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
  9. Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.

Цены по Москве

Купить мембранный расширительный бачок можно по ориентировочной стоимости, указанной в таблице.

МаркаСтоимость, рубли
Объем, л8121824355080100150200300500
Wester7908609001 0001 6501 9002 5003 5005 2009 50011 50018 100
Объем, л8121825336080100140200300500
Reflex1 5201 6001 9802 3003 0704 9005 9006 7009 06010 86015 00023 000
Объем, л8121825355080105150200250500
Zilmet CAL-PRO1 1701 2301 3001 6302 1003 1004 2006 1007 6009 48012 20022 200

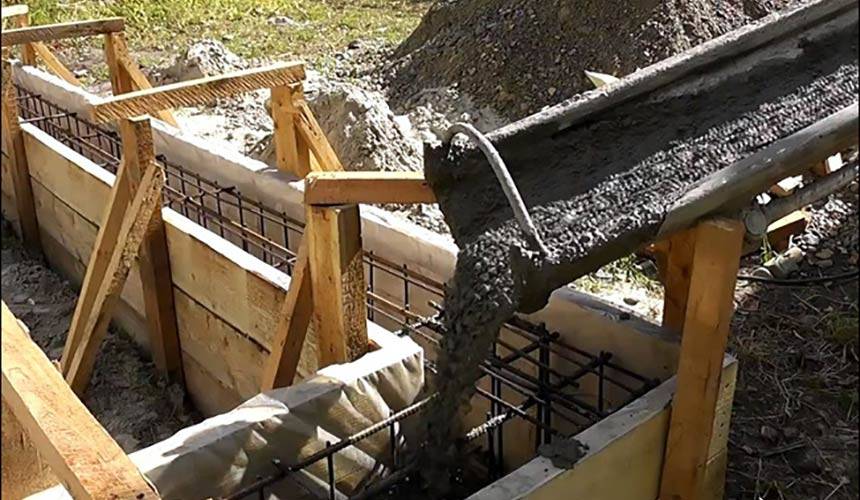

Готовимся определить объем бетона как посчитать без ошибок

Готовясь к выполнению расчетов, следует запомнить, что потребность в бетонной смеси определяется в кубометрах, а не в килограммах, тоннах или литрах. В результате ручных или программных расчетов будет определен объем связующего раствора, а не его масса. Одна из главных ошибок, которую допускают начинающие застройщики – выполнение расчетов до того, как будет определен тип фундаментной основы.

Решение о конструкции фундамента принимается после выполнения следующих работ:

  • производства геодезических мероприятий, позволяющих определить свойства грунта, уровень замерзания и расположение водоносных жил;
  • вычисления нагрузочной способности базы. Она определяется на основании веса, конструктивных особенностей строения и природных факторов.

  • разновидность сооружаемой основы;
  • габариты фундамента, его конфигурацию;
  • марку смеси, применяемую для бетонирования;
  • глубину промерзания грунта.

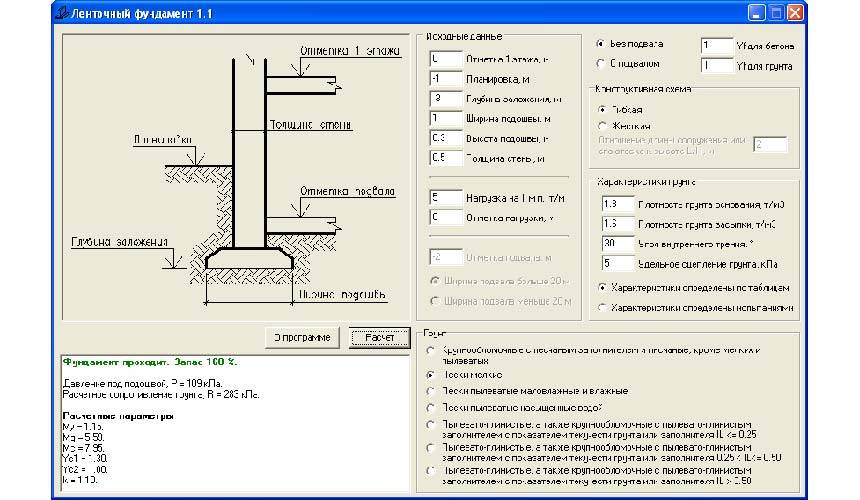

Точность, с которой посчитан объем бетона, зависит от используемых для расчета данных.

Они разные для каждого типа фундамента:

при расчете ленточного основания учитываются его габариты и форма;
для столбчатой основы важно знать количество бетонных колонн и их размеры;
рассчитать куб бетона для цельной плиты можно по ее толщине и размерам.

От полноты используемых для расчета данных зависит точность полученного результата.

Необходимо ли ставить добавочный расширительный бачок

Добрый вечер вопрос монтаж бани а конкретно котёл двухконтурный настенный газовый

24 квт Волф. Я убеждаю народ что необходим добавочный расшерительный бачок на систему обогрева литров так на 12-14 кроме встроенного 8л у нас там 1-от котла подача и обратка к колекторной группе на 6 выпусков для пола с подогревом общая квадратура пола с подогревом 70 кв метров и ГВС и ХВС скажите Я же прав. Евгений

Нужный объём расширительного бачка формируют расчётом:

VL – полная ёмкость отопительные системы (объём носителя тепла в котле, отопительных приборах, трубах, змеевике бойлера и теплоаккумуляторе), л;

Е – показатель увеличения жидкости, %;

D – результативность мембранного расширительного бачка.

Со своей стороны, D = (PV – PS) / (PV + 1)

РV – максимальное рабочее давление (для приватного дома средней площади в принципе достаточно 2,5 бар);

PS – давление зарядки расширительного гидроаккумулятора, м (0,5 бар = 5 метров, применяем значение статического давления, оно устанавливается разницей между верхней отметкой отопительные системы и уровнем установки бачка).

Так как мы не знаем ни параметров вашей отопительные системы, ни диаметра труб пола с подогревом и их шага, сделать точный расчёт необходимого объёма расширительного бачка возможным не представляется.

Длину каждого отопительного контура можно поставить по обозначениям на подающей и отводящей трубах, подсоединённых к гребёнкам. Во время изготовления на них наноситься маркировка в метрах. Отняв от большего значения меньшее, узнать можно длину петли. Зная общую протяжённость всех труб и их диаметр, можно определить объём жидкости в них. Кол-во носителя тепла, которое вмещает котёл, отмечено в его техническом паспорте. Если есть теплоаккумулятор, нагреватель воды, данные также необходимо взять из инструкции к оборудованию. Про отопительные батареи вы не упоминаете, однако, если они есть, также необходимо высчитать объём жидкости как в приборах теплоснабжения, так и в подводящих трубах. Сложить полученные цифры, это будет общая ёмкость системы. Зная её, вы сумеете высчитать объём расширительного бачка своими силами.

Необходим ли добавочный расширительный бачок и какой обязан быть его объём, весьма и весьма примерно можно подумать, исходя из мощности котла. При отсутствии добавочного теплоаккумулятора, в циркуляционной системе обогрева в среднем приходится:

  • для конвекторной разводки — 7 литров на 1 кВт мощности котла;
  • для радиаторной — 10,5 л/кВт;
  • для полов с подогревом — 17 л/кВт.

В нашем случае, исходя из вашего описания, примерный объём системы — 17 л/кВт х 24 кВт = 408 л.

Для приблизительного подсчёта образно говоря примем значения следующих показателей: PV = 2,5 бар; PS = 0,5 бар (высота от верхней точки до бачка 5 м); E = 0,029 (вода, 70 ?С).

Считаем по формулам:

D = (2,5 – 0,5) / (2,5 + 1) = 0,285

V = (408 x 0,029) / 0,285 = 41,5 л

Приобретаем: добавочный расширительный бачок

обязан иметь объём 41,5 – 8 = 33,5 литра. При подборе между меньшим и большим по объёму вариантом лучше взять больший — 40 л, а не 30 л.

Вы, Евгений, разумеется, правы: добавочный расширительный гидроаккумулятор в таком случае обязателен. Прикидка, проведенная «на глазок», красноречиво об этом говорит. Однако объём расширительного бачка, также как и прочие параметры системы, просят достаточно точного расчёта, в другом случае теплоснабжение будет работать нестабильно и недостаточно экономично.

Опишите собственный вопрос по возможности по подробнее и наш специалист даст ответ на него

здравствуйте уменя стоит газовый

настеныйкотел унего в середине собственный расшеритель есть можно ли установить допалнительный расшерительный бак

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

  • для соединения расширительной трубы, через которую поступает теплоноситель;
  • для циркуляционной трубы, что отводит воду из системы;
  • контрольной трубы, предназначенной для регулировки наполненности системы и
  • ликвидации из нее воздуха;
  • переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

  • необходимость теплоизоляции бака для снижения потерь тепла;
  • монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

  • не герметичность резервуара;
  • необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Определение оптимального объёма гидроаккумулятора

Существует несколько подходов к выбору оптимального объема этого бака. Например, рекомендуют таблицы, в которых потребителю предлагается исходить и создаваемого в аккумуляторе запаса воды.

В нашем же случае используется формула, которая разработана одним из ведущих производителей подобного оборудования и отлично подходит именно подл случай насосной станции.

Саму формулу приводить не будет – просто перечислим те величины, которые нам потребуется для расчета.

Примерный максимальный расход воды, выраженный в литрах в минуту. Определение этого расхода как раз и станет первым действием в череде наших вычислений.

Пояснения по расчету расхода

Все достаточно просто. Сантехнические приборы и бытовая техника, подключаемая «по воде», характеризуется определённым средним расходом. Если указать те приборы и аксессуары, что имеются или планируются к установке в доме, программа просуммирует их показатели.

Понятно, что все приборы бывают задействованы одновременно крайне редко, а то и вовсе — никогда. Но на этот счет в алгоритме калькулятора есть специальная «плавающая» величина, которая учтет вероятностную составляющую итогового результата.

Полученный результат потребуется для дальнейших расчетов.

Вернемся к величинам для основной формулы.

Потребуется три значения давления – предварительной накачки воздушной камеры гидроаккумулятора, а также нижний и верхний порог срабатывания насоса. То есть минимальное давление в системе, при котором насос запускается и пополняет бак водой, и максимальное, при котором питание установки отключается.

Эти значения тоже, понятно, берутся не «с потолка». Существуют определенные рекомендации по выбору оптимальных показателей. Информация об этом хорошо изложена и на нашем портале.

Желательно, чтобы насос даже при практически беспрерывной работе системы водопровода на максимальном расходе воды включался не чаще, чем 1 раз в 4÷5 минут. То есть получается 12÷15 раз в течение часа.

Все необходимые исходные данные перечислены – можно переходить к расчету.

Особых пояснений тут, наверное, и не требуется – все уже сказано выше. Единственное то, что полученный результат, понятное дело служит лишь ориентиром. Покупать так или иначе придётся из стандартной линейки размеров баков. Как правило, берут ближайший по объему в большую сторону.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

  • контролирует уровень теплоносителя в контуре отопления;
  • если в системе температурный режим понизился, он компенсирует объем теплоносителя;
  • когда меняется давление в системе, бак выполняет функцию буферной зоны;
  • излишки теплоносителя удаляет из системы в канализацию;
  • выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

  • простота самостоятельной установки;
  • устойчивость к коррозии;
  • работа без регулярной доливки теплоносителя;
  • отсутствие контакта воды с воздушной средой;
  • работоспособность в условиях повышенной нагрузки;
  • герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
