Канализационный стояк – переход через перекрытия: Обзор +Видео

Технические требования

Для выходной трубы не предусмотрено каких-либо нормативных требований, определяющих диаметр. Обычно для этой цели в многоквартирных домах используют трубу, аналогичную канализационной.

Предположим, в частном доме для стока из мойки применяется труба диаметром в 5 см, отверстие сливного бачка составляет 7 см, труба из унитаза равна 10 см. В этом случае для фанового стояка может использоваться фановая труба на крыше диаметром 10 см.

Практика подтверждает, что такой трубы достаточно для обеспечения постоянного давления в системе стока и для проведения в ней вентиляции. Если речь идёт об одноэтажном частном доме, в котором установлен только один унитаз, то здесь можно обойтись без установки фанового стояка.

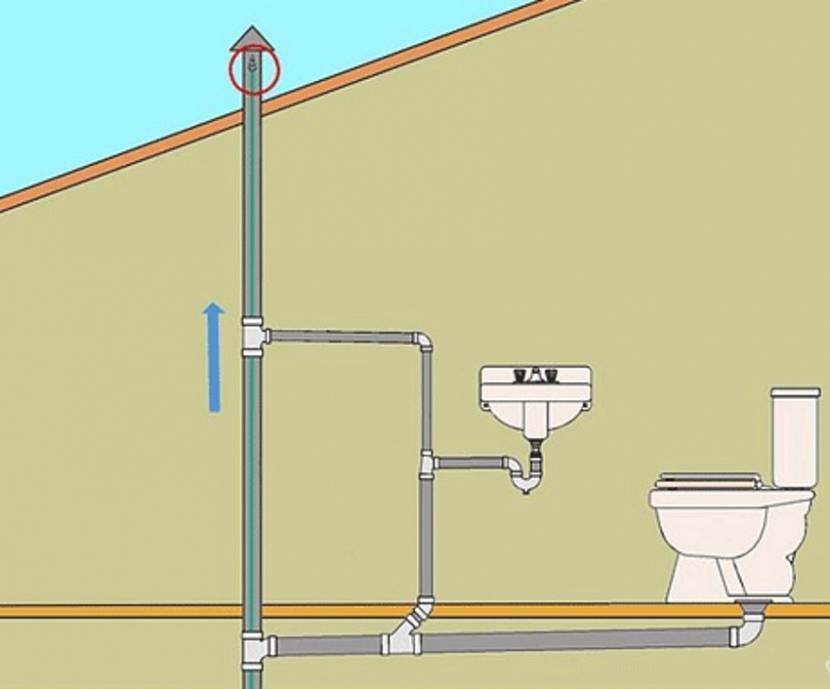

Система подачи и отвода воздухаИсточник gardeneer.me

Это связано с тем, что слив в этом случае не сможет создать достаточно сильного понижения давления, чтобы можно было ощутить неприятные последствия.

Однако в некоторых случаях фановые стояки на кровле необходимы:

  1. Если в доме есть хотя бы две квартиры с полностью оборудованными системами канализации при условии, что они подсоединены в общую сеть.

  2. Выход канализации на крышу для вентиляции стояка требуется в доме, где имеется больше двух этажей.

  3. При наличии оборудованной горизонтальной канализационной разводки при условии подключения к ней трёх или большего количества сантехнических приборов.

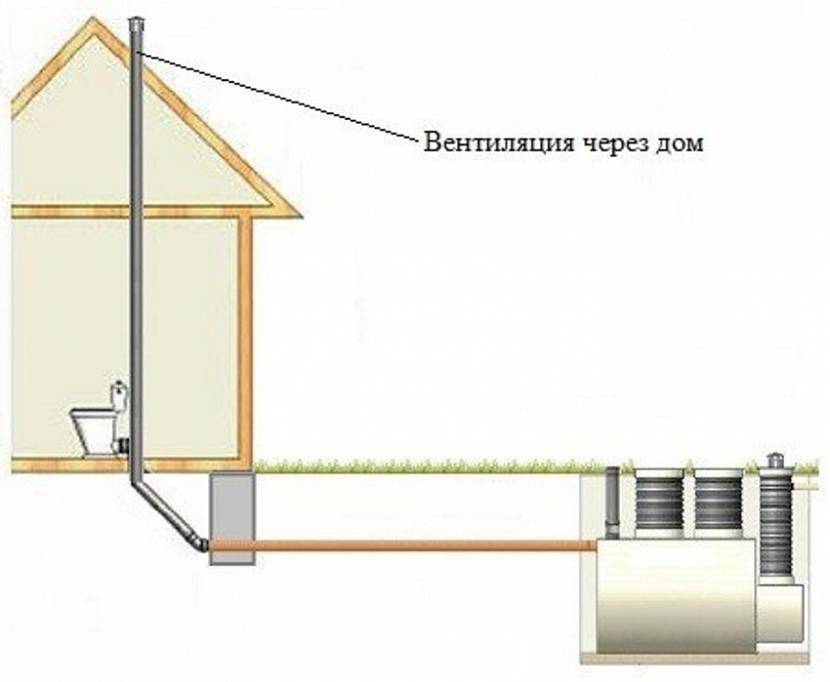

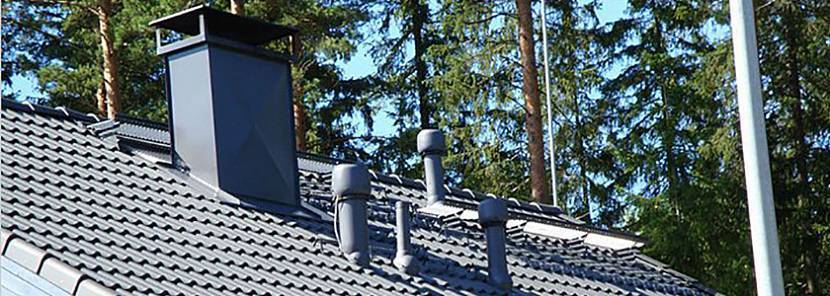

Фановая вытяжная труба на крышеИсточник teplogidromash.ru

Также необходимо предусмотреть:

  1. Хотя обычно стояки канализации имеют диаметр в 10 см, однако, иногда встречаются ситуации, когда для этого применяется труба диаметром 5 см. Тогда вывод фановой трубы на крышу является обязательным.

  2. Если в доме предусмотрен бассейн, сбрасывающий воду в канализационную систему, использование рассматриваемой конструкции также необходимо. Это связано с тем, что в такой ситуации возможен сброс большого количества воды.

  3. Фановый стояк, выход на кровлю нужны в тех случаях, когда сток происходит в частные септики, расположенные рядом с домом.

  4. Если дом одноэтажный, но ванная и унитаз расположены на разных уровнях, а сток происходит в одну трубу.

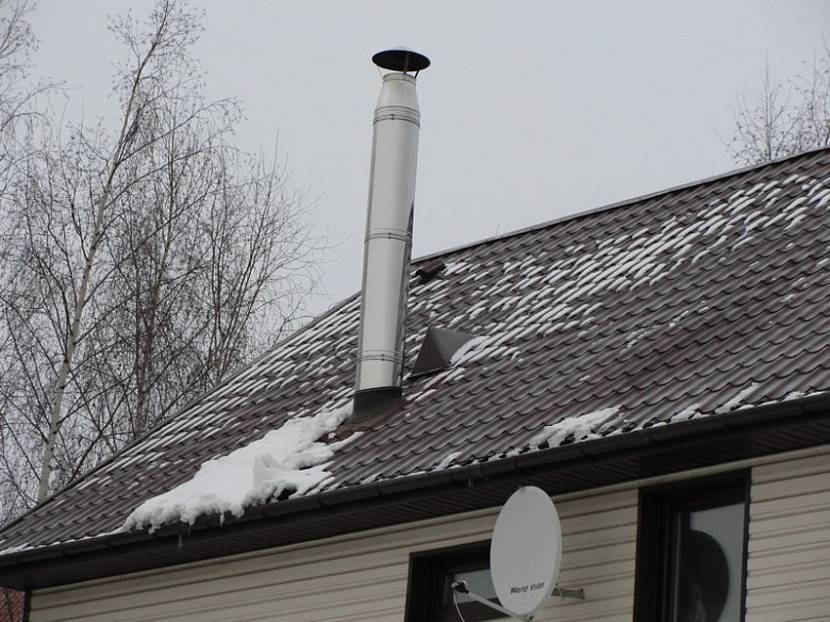

Фановая труба с выводом на кровлюИсточник forumhouse.ru

Как правильно провести канализацию в доме

Прежде всего, следует наметить необходимый уклон труб, чтобы вода и возможные мелкие отходы жизнедеятельности человека не задерживались в трубах, а самотёком уходили вместе с водой в канализационный стояк, не образуя засоров.

Пластиковые трубы собираются легко, чему способствуют раструбы на одном конце трубы с  резиновым кольцом уплотнителем.

Перед сборкой трубы, тот конец, который вставляется в раструб необходимо смазать жидким мылом.

Тогда труба вставится легко.

Устраивая уклон труб, нужно предусмотреть подкладки или крепления (если трубы будут располагаться под напольным покрытием или идти по стене), чтобы исключить риск прогиба труб под тяжестью воды и жестко зафиксировать их на случай смещения.

В смонтированную основную канализационную магистраль внутри дома подсоединяются сантехнические приборы с помощью отводов и тройников.

В этом случае не будет застаиваться мелкий различный мусор в месте соединения труб и давление воды из вертикальной трубы на горизонтальную будет уменьшено.

При проводке канализации в частном доме все соединения труб для надежности промазываются силиконовым герметиком.

Канализационный стояк, к которому подсоединяется унитаз и вся внутридомовая канализационная сеть должен снабжаться коленом, которое выходит сквозь фундамент дома на улицу.

Колено также не должно иметь угол  в 90 градусов.

Канализационный стояк нужно надежно укрепить в месте прохода через фундамент, чтобы исключить сдвиги, когда канализационные отверстия будут заделываться.

Когда вся внутренняя система канализации смонтирована, нужно переходить к устройству  канализации в частном доме своими руками на улице.

Помните, что уклон наружных канализационных труб должен соблюдаться в пределах 2-3 градуса на всем протяжении магистрали от дома до септика или сливной ямы:

  • если уклон трубы будем меньшим, то продвижение канализационных стоков может быть замедленно,
  • слишком большой уклон трубы может стать причиной засоров, поскольку твердые частицы не будут успевать за скоростью стекающей воды и осядут на дно и стенки трубы, что в дальнейшем может привести к засорам.

Расстояние от дома до  септика или отстойника не должно быть меньше 5-6 метров, что подтверждается санитарным и строительными нормами. Но в то же время и не больше 15 метров, так как большее  расстояние может повлечь за собой образование частых засоров и увеличение сметной стоимости всех работ по проведению канализации в частном доме.

Глубина залегания канализационных наружных труб зависит от глубины промерзания грунта в данной местности. При невозможности опустить канализационную трубу на нужную глубину, делают её утепление.  Дно канализационной  траншеи должно быть ровным и твердым, чтобы исключить прогиб трубы. Для этого его трамбуют и делают песчаную подсыпку.

Опубликовано: 23.08.2013

Демонтаж старого канализационного стояка

Если все необходимые материалы куплены, а инструмент подготовлен, то можно приступать к удалению участка канализационного стояка в многоквартирном доме. Если он расположен в шахте, тогда сначала придется изнутри помещения (обычно ванной или туалета) при помощи молотка и зубила аккуратно удалить закрывающий шахту материал. Это может быть тонкая кирпичная кладка либо асбестовая плита (ее следует сохранить в целости для обратной установки). Данный процесс хорошо отображен в видео к уроку, поэтому рекомендуем после прочтения данной статьи обязательно его посмотреть. Итак, после подготовки доступа к стояку приступаем к проведению демонтажа старых труб.

Сначала на метр-полтора выше от распределительного тройника, который служит канализационным выводом из квартиры, необходимо разбить чугунную трубу. Для этого можно сначала надрезать ее частично болгаркой, а затем при помощи молотка и зубила отломить кусок трубы.

Такой же надрез делается чуть выше под потолком, в 10-15 см от его поверхности. Участок между верхним и нижним надрезом разбивается молотком, следя при этом, чтобы осколки чугуна не попали внутрь канализационной системы. Для этого, перед тем как полностью разбивать трубу, в нижнее прорезанное отверстие желательно засунуть кляп из старых тряпок, чтобы заткнуть отверстие.

При разбивании трубы и ее надрезании необходимо следить, чтобы отверстие трубы на срезе не деформировалось, ведь к нему придется крепить переходник.

Помните, что изнутри канализационной системы, после ее вскрытия, в помещение будут проникать очень неприятные запахи, которые, к тому же, могут быть вредны для здоровья. Поэтому отверстие внутри стояка рекомендуется временно закрыть тряпкой или другим материалом, который затем можно будет легко изъять.

Теперь снимаем отрезанный кусок трубы, расположенный над тройником, а также сам тройник, который необходимо с усилием (поддев его гвоздодером или монтировкой) вытянуть вверх. Иногда для этого приходится разбить немного бетонное перекрытие зубилом и молотком вокруг тройника.

Последний этап необходимо выполнять крайне осторожно, чтобы не отломить чугунный стояк ниже тройника во время прикладывания физических усилий. Если же он никак не хочет вытаскиваться, можно его аккуратно резать болгаркой и изымать по кускам, пока не будет освобождена горловина трубы

Раструб нижней трубы, в который был вставлен тройник, тоже нужно освободить от кусков демонтированного тройника и очистить внутри от старой чеканки (герметизирующего уплотнительного шнура). Будет гораздо проще, если в вашем доме все соседи решат дружно поменять канализационный стояк, да и цена материалов при этом значительно уменьшится, ведь при покупке большего количества товара можно рассчитывать на определенную скидку.

Что это такое

Когда строят частный дом, необходимо подвести к нему различные коммуникации. Одной из них является канализация. На первый взгляд можно подумать, что для неё достаточно оборудовать только канализационный сток. На самом деле этого недостаточно.

Для того, чтобы пояснить назначение фанового стояка нужно вспомнить о том, как происходит слив в унитазе более подробно. После того, как сливаются нечистоты, следом туда попадает определённое количество воды. Часть её остаётся в унитазе. Она фактически является гидрозатвором, роль которого, в частности, состоит в том, чтобы неприятный запах от стоков не попадал в жилые помещения

Важно понимать, что этот защитный слой воды находится внутри унитаза

Если в доме установлено несколько таких сантехнических приборов, то в каждом из них, который не используется в данный момент, есть такой гидрозатвор.

Когда в одном из унитазов происходит слив, то в течение небольшого отрезка времени сразу после вытекания нечистот и слитой воды здесь понижается давление. Поскольку все остальные соединены с этой трубой, в них нарушаются гидрозатворы и неприятный запах проникает в помещения.

Схема устройства и работы вентиляционной системы канализацииИсточник profidom.com.ua

Важно отметить, что такая ситуация существует не только по отношению к унитазам, а ко всем стокам, которые подсоединены к канализации. Например, речь может идти о гидрозатворе в ванной или в мойке, если они подключены указанным образом

Этой ситуации можно было бы избежать, если бы у трубы был дополнительный выход, через который в нее мог свободно поступать воздух. При этом низкое давление в месте слива не возникало бы и гидрозатворы нигде не были бы нарушены.

Через подобную трубу также могли бы выходить запахи из канализации. Фановый стояк – это труба, выполняющая указанные функции, которая соединена с канализационной системой дома и выведена за его пределы.

Насколько это необходимо. На самом деле, рассматриваемая система активно применяется в многоквартирных домах. В канализационной системе сток из квартир происходит в вертикальную трубу.

Система вертикальных труб канализации, выполняющая функцию фанового стоякаИсточник ar.decorexpro.com

Нижний конец её подсоединён к системе стока, а верхний выведен на кровлю и фактически выполняет функцию фанового стояка.

Демонтаж

Начать следует с демонтажных работ на стояке канализации. Выполнить их нужно правильно, иначе после замены не избежать проблем с соседями.

  • расстояние от тройника-распределителя до места первого разреза должно составлять 1 метр;
  • расстояние от потолка до верхнего разреза на трубе около 8 сантиметров.
  • Далее в сделанный надрез загоняется зубило при помощи постукивания по его ручке молотком.

  • После нескольких ударов по зубилу труба ровно лопнет по всему диаметру.
  • Ту же операцию следует проделать в верхней части трубы, после чего извлечь кусок старого стояка.
  • Далее нужно провести расчеканку для извлечения трубы из раструба.

Технические характеристики материала

По составу материал представляет собой смесь измельченных компонентов, среди которых присутствуют цемент, минеральные наполнители и полимерные модификаторы. В тесном взаимодействии они дают необходимый результат, который позволит в полном объеме охватывать все функции, которые должна исполнять гидроизоляция.

На деле технические характеристики и основные свойства вещества выглядят следующим образом:

  • • для приготовления рабочей смеси гидроизоляция Церезит CR 65 25 кг потребуется около 7 литров воды. Вливать ее необходимо постепенно и тщательно перемешивать, чтобы получалась однородная смесь. Нужно следить за тем, какую консистенцию имеет раствор. Она не должна быть слишком жидкой, так как в этом случае работа будет очень сильно осложнена;
  • • жизненный цикл раствора составляет примерно 2 часа, что позволяет никуда не спешить и тщательно выводить каждый участок, делая его идеально ровным;
  • • при нанесении температура окружающей среды должна быть в диапазоне +5-+30 градусов по Цельсию, естественно, без атмосферных осадков при выполнении уличных работ под открытым небом;
  • • высыхает материал в течение 24-х часов, но проводить следующие технологические операции можно не ранее, чем через трое суток;
  • • водонепроницаемость составляет не менее 0,7 мегапаскаль;
  • • расход гидроизоляции Церезит CR 65 на м2 составляет примерно один килограмм на каждые 0,5 миллиметров слоя;
  • • рекомендуемая толщина колеблется от 2-х до 5-ти миллиметров.

Все заявленные характеристики полностью отвечают реальной картине, так что можно смело брать их в качестве эталона при проведении расчетов. Нужно обязательно заранее просчитать, сколько именно материала уйдет на осуществление операции, так как без этого не получится правильно провести закупки.

Нужна ли звукоизоляция и утепление фановой трубы

Необходимость в шумоизоляции фановой трубы возникает при ее расположении вблизи жилых помещений, когда бульканье, вибрация и звук подающей воды вызывают неприятные ассоциации и дискомфорт. Избежать этого можно изолировав стояк следующим образом:

  • запенить поверхность монтажной пеной. Недостаток – неприглядный внешний вид и невозможность произвести ремонт;
  • зашить трубу в скорлупу из специальных материалов, легко устанавливается и демонтируется, выглядит аккуратно
  • замотать мягким изолирующим полотном, для поддержки которого требуется дополнительная фиксация, внешний вид неприглядный.

Лучшим решение по звукоизоляции является использование толстостенных полипропиленовых труб. Существующий стояк можно зашить в аккуратный короб.

Утепление фановых стояков необходимо при прохождении через холодное помещение – подвал, чердак. Разница температур вызывает образование конденсата, его замерзание, что снижает эффективность вентиляции. Утепление выполняют такими же материалами, как и звукоизоляцию.

Как выбирают размеры гильз

Когда надо выбрать подходящий размер гильз и определить размер выступа гильзы на поверхность перекрытий или стены, потолка,

1.Выступ гильзы над поверхностью перекрытия будет равен пятидесяти миллиметрам в таких помещениях, где возможен перелив воды больше, чем отметка покрытия пола. Таким помещением может стать комната для приема душа, в которой должна быть проведена гидроизоляция пола. Зазор между гильзой и трубой должен быть заделан водонепроницаемым материалом.

2.Не нужно делать очень большим выступ гильзы во всех ситуациях. Стоимость гильзы зависит от ее длины, а значит, и стоимость установки будет меньше, если гильза короче.

3.Метод монтажных работ и длина гильзы напрямую связаны между собой. Если монтаж осуществляется скрытым способом, то гильзу можно применить более короткую. Если используется открытый способ монтажа, то гильза должна иметь адекватный размер, чтобы не испортить внешний вид помещения.

4.Расстояние между трубой и гильзой должно быть удобным, чтобы качественно проложить уплотнитель в щели. Окружность гильзы должна соответствовать диаметру трубы, расположенной в ней так, чтобы можно было свободно извлечь часть конструкции при поломке.

Особенности применения гильз, в зависимости от их материала и материала конструкции.

Внутреннюю поверхность гильзы из стали затачивают от заусенцев, об которые можно повредить трубы из полимерного материала, наличие шероховатостей опасно для трубопроводной системы, работающей под напором.

Края на стальных гильзах развальцовывают, то есть выгибают во внешнюю сторону, удаляя с поверхности заусенцы.

Гильзы из полимерных материалов имеют низкий уровень адгезии с раствором из цемента. Гильзы в элементах из дерева и полимера герметично заделывают, применяя специальные технологии.

Рубероид не подходит в качестве материала для гильз, так как в нем есть элементы нефти, а это вещество ни в коем случае не может контактировать с трубами из полимера. Материал, из которого сделана гильза, должен препятствовать распространению огня из помещения в помещение.

Когда трубопроводы пересекают фундаменты строений, нужно соблюдать требования, которые предотвратят попадание в подвал подземных вод. При этом необходимо учесть процесс усадки канализационной системы и фундамента. Следует обработать зазор между гильзами и трубами с помощью мастики, герметика, при этом наружное сечение гильзы должно быть больше того же параметра трубы на двадцать сантиметров (по СНиП 478-80).

Трубы канализации и водопровода при переходе через перекрытия тоже прячут в футляры, предназначенные для защиты. Место между футляром и бетонным перекрытием заливают цементом. Если перегородки деревянные, то пространство заливают при помощи асбеста.

Чтобы компенсировать изменения трубы при перепадах температуры горизонтальных водопроводов из меди, во время прохождения их через стены и потолки применяют скользящую опору. Во время разработки проекта определяют для ни места. В месте, где труба выходит из стены, ставят тройники, угольники, помогающие сохранить расположение водопроводных труб нового помещения вблизи с поверхностью стены.

Вспомогательные конструкции используются при монтаже сетей

Во время строительства любого элемента сети канализации должны соблюдаться правила установки СНиП, чтобы предотвратить чрезвычайные ситуации в будущем.

Требования, которые обеспечивают правильное проектирование.

Существуют требования, которые учитываются при закладывании проектов сетей. Внутреннюю и наружную системы канализации стоит разрабатывать одновременно на этапе проектирования, чтобы избежать монтажных проблем. Строительство ведется согласно санитарным требованиям. Согласно СНиП для начала определяются экологические особенности местности и соответствующий тип канализации.

Экологические факторы, важные для прокладки канализации.

Подготовив ответ на вышеуказанные два пункта, определяют технические особенности канализации. Рассчитывают примерную максимальную нагрузку на сеть коммуникаций, удаленность строительного объекта от канализации. По СНиП проектируют способ прокладки труб по неровным участкам поверхности.

Монтажные материалы

Важным этапом перед прокладкой сети является определения типа материала, из которого будут изготовлены трубы. Наличие в сточных водах агрессивных веществ могут способствовать процессам разложения труб и окислению, материалы должны быть повышенной прочности и износоустойчивостью.

Для наружной канализации подходят трубы из следующих материалов:

  1. Трубы из чугуна, стали. На смену им приходят полимерные трубы, которые гораздо практичнее по всем показателям, и более легкие для монтажа.
  2. Трубы из полиэтилена активно применяются при строительстве канализации. Трубы во время монтажа защищает специальный кожу, так как солнце понижает ценные свойства материала.
  3. Трубы из полипропилена подходят для прокладки коммуникаций под землей. Согласно строительным нормам в некоторых случаях пропиленовые трубы можно использовать для внешней коммуникации.
  4. Трубы из поливинилхлорида обладают высокой износоустойчивостью и экономически выгодны. Материал устойчив к воздействию солнца, работы по прокладке проходят быстро.

Из вышеперечисленных материалов самый лучший считается ПВХ, подходит для разного типа канализации, имеет разную длину и толщину. Трубы изначально имеют ровную поверхность, иногда они специально проходят процесс гофрирования. Такие трубы обладают еще большей прочностью и практичны в применении, легко поддаются монтажу на неровных участках трассы.

Для прокладки канализации с большим диаметром применяют трубы из асбоцемента и железобетона, конструкция труб не прочная, и не может быть применена для напорного типа канализации.
