Монтаж инфракрасного теплого пола под ламинат: схема подключения и инструкция по установке

Область применения

Пленочный напольный обогрев можно применять в комнатах различного назначения. Его вполне можно установить в санузле под керамическую плитку, а также на кухне, в зале или спальне под любые виды напольного покрытия. Нередко эту систему выбирают для отопления общественных помещений – в палатах больниц и поликлиник, в детских садиках, школах, административных зданиях.

Если применяется пленочный пол как главный источник тепла в квартире или частном жилом доме, нужно учесть, чтоб хотя бы 75 процентов пола в помещениях были покрыты пленочной системой

Важно помнить, что в регионах с холодным климатом этот способ подогрева не сможет справиться с полноценным отоплением. В таких ситуациях его можно применять как дополнительный тепловой источник

Пленочный теплый пол может применяться также в виде аварийного теплоснабжения зданий. Нередко при сильных морозах в домах разрываются трубы центрального отопления, в таком случае пленочный пол будет служить запасным вариантом подогрева, при условии, что в доме имеется бесперебойная подача электричества.

Экономическую выгоду дает использование напольных нагревательных пленок при обогреве различных хозяйственных сооружений или служебных зданий. Монтаж пленочного пола не вызывает изменения габаритов комнат, а включать обогрев можно по мере необходимости.

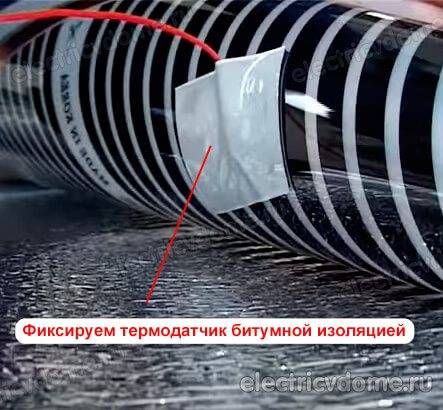

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Выбор пленочного теплого пола

Пленочный теплый пол

Основным критерием для выбора пленки служит ее мощность. Все производители предлагают два типа пленки: мощностью 150 Вт/м2 и 220 Вт/м2. Первый вариант можно использовать, если теплый пол не является единственным источником обогрева в помещении, а нужен лишь для комфорта. Если же другие варианты обогрева не предусмотрены, то следует выбрать пленку мощностью 220 Вт/м2.

Расчет мощности пленки

Выбор комплекта теплого пола

Для соединения листов следует использовать мягкие медные провода. Выбор сечения зависит от конечной мощности всего теплого пола и обычно составляет от 1,5 до 2,5 мм2.

Расчет сечения провода

Расчет энергопотребления

Терморегулятор лучше использовать именно той модели, которую рекомендует производитель пленки, важно проследить, чтобы допустимый ток терморегулятора был больше тока, потребляемого полом

Дифференциальный автомат

Обязательно подключите теплый пол через автоматический выключатель дифференциального тока с уставкой тока утечки 10 мА.

Теплый пол CALEO GOLD с эффектом саморегуляции

Теплый пол CALEO GOLD с эффектом саморегуляции

ПоказательЗначениеРазмерность
Удельная потребляемая мощность170Вт/ м2
Ширина термопленки CALEO GOLD50см
Максимальная длина одной полосы термопленки10пог. м
Температура плавления термопленки130°С
Длина волны ИК обогрева5-20мкм
Доля ИК-лучей в общем спектре9,40%
Антиискровая сетка+
CALEO GOLD 170 Вт. Стоимость1647-32939 (за комплекты от 170-0,5-1,0 до 170-0,5-20,0)руб.
CALEO GOLD 230 Вт. Стоимость1729-34586 (за комплекты от 230-0,5-1,0 до 230-0,5-20,0)руб.

Какую систему выбрать?

Существует три разработанных и опробованных в разных условиях эксплуатации системы теплых полов. Все три они решают разные задачи, связанные с обогревом, и имеют особенности монтажа и эксплуатации.

7

Водяной теплый пол очень удобен в эксплуатации, так как подключается к отопительной системе дома или квартиры и не требует дополнительных затрат на прогрев оборудования. Однако эту систему возможно установить только если вы живете в частном доме или квартире с индивидуальным отоплением. Дело в том, что к центральному отоплению подключать водяной пол запрещено. Если вы подключите систему по всем правилам, то у вас на кухне будут теплые полы, а соседи выше вас останутся вообще без отопления на кухне. Мощности насоса просто не хватает, чтобы накачать горячую воду дальше вашей конструкции, потому что у теплого пола гидравлическое сопротивление выше, чем у радиаторов отопления.

Установка теплого пола водяного типа достаточно трудоемкая, она производится на этапе основного ремонта и включает в себя несколько шагов: укладку пенопласта или другой теплоизолирующей конструкции (для равномерного распределения тепла по поверхности пола), покрытие его светоотражающей пленкой (чтобы тепло уходило не в потолок соседей под вами, а к вам под ноги), установка армирующей сетки и прокладки труб. После этого пол заливается стяжкой. Стоит учитывать, что высота пола при этом может подняться до 10 см.

Электрический пол на кухне кабельного типа тоже сложен в монтаже, но при этом он подходит для любого типа жилых помещений. Он кладется в стяжку заподлицо, если напольным покрытием будет линолеум. Если в качестве покрытия выбран кафель, то пол можно уложить прямо на стяжку. Стоит сразу сказать, что стоимость отопления будет довольно высока. Однако каждый производитель предлагает воспользоваться терморегулятором, часть из которых имеют возможность программирования. Владелец квартиры может выставлять таймер включения и выключения системы и отапливать помещение в то время, когда это действительно нужно.

Электрический пленочный пол можно сделать самому, с его установкой легко справится даже неопытный в этих делах человек. Пленка с нагревательными элементами раскатывается на обычную стяжку и может быть использована практически под любой вид напольного покрытия (линолеум, ламинат, деревянный пол). Не рекомендуется класть под плитку и ковролин, так как эффективность будет не столь высокая. При установке на кухню под деревянные полы, стоит контролировать температуру нагрева – не выше + 28 градусов.

7

Существует подвид пленочного пола – инфракрасный теплый пол. Принцип его работы отличается от стандартного: он не сам нагревается, а греет окружающие его предметы. Огромными преимуществами этого вида пола являются:

  • его толщина (от 1 мм), что обеспечивает одинаковый уровень пола как на кухне, так и на прилегающей к ней территории;
  • если вы стелите его под съемное покрытие (не плитку), то при ремонте или переезде можете забрать нагревательный элемент с собой (свернуть в рулон и установить на новом месте);
  • нагревательный элемент можно установить лишь в одном месте, например, возле раковины для мытья посуды;
  • если один элемент выходит из строя, остальные продолжают работать.

Стержневый электрический пол представляет собой карбоновые стержни, которые могут монтироваться прямо под плитку на плиточный клей. Также он подходит для ковролина (если вы, конечно, рискнете постелить ковролин на кухне).

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Преимущества и недостатки

Рассматривая достоинства пленочных теплых полов, следует выделить такие моменты:

  • удобство и простота монтажа – не нужно укладывать бетонное основание, ожидать его застывания и пр.;
  • быстрота укладки – на проведение всех этапов и сопутствующих работ затрачивается до 5 часов;
  • можно сочетать систему с любыми финишными покрытиями – керамикой, коврами, ламинатом, виниловым полом и пр.;
  • незначительная толщина системы совершенно не исказит размеры помещения и не отразится на высоте полов;
  • низкая нагревательная инерция – системы быстро нагревают комнаты, а после отключения быстро перестают подавать тепло;
  • пленочные полы могут выдержать высокие механические нагрузки на покрытие, поэтому вполне возможно их применение в спортивных центрах, в зданиях с высокой проходимостью, в офисных помещениях;
  • равномерный и качественный обогрев, отсутствие температурных перепадов по всей площади комнаты;
  • возможность сэкономить расход электроэнергии примерно до 30 процентов, по сравнению с такими же системами напольного подогрева;
  • возможность интеграции в «умный дом»;
  • низкая активность электромагнитного излучения, нет отрицательного воздействия на человека.


Процесс резки пленки

Минусы применения пленочного пола:

  • высокие счета за электричество, если обогрев выполняется постоянно;
  • быстрота остывания полов – сразу после выключения системы пол становится холодным, так как не накапливает тепло;
  • зависимость от подачи электроэнергии.

Подключение теплого ИК-пола

Работы по электромонтажу начинаются с установки терморегулятора. Подключить его к сети можно будет двумя простыми способами:

  1. При помощи скрытой (открытой) проводки. Если проводка скрытая, необходимо с помощью шлифовальной машины или перфоратора проделать в стене штробы, а затем выполнить прокладку провода. В итоге он должен быть подключен к отдельной ветке сети двухжильным проводом;
  2. При помощи вилки и провода. Данное соединение предполагает, что регулятор будет просто вставляться в розетку.

Терморегулятор отопления устанавливается близко к розетке в том самом месте, где он будет наиболее удобен для использования. К нему в комплекте также должна быть приложена инструкция.

Следующий шаг – укладка провода. В случае если заранее каналы для прокладки провода не штробились, следует сделать специальный короб для соединительного кабеля. Провод в основном прячут под плинтус. Это позволяет сберечь его и избежать аварийных ситуаций.

В месте, где соединяется провод и зажим, предварительно снимается изоляционный материал. Также можно сделать небольшие канавки в теплоотражающей пленке в местах, где крепится зажим. Это позволит уложить финишное покрытие идеально ровно. Теперь оголенный провод вставляется в зажим и с усилием сжимается внутри при помощи инструмента. Можно слегка дернуть за него, чтобы понять, насколько хорошо он закреплен в зажиме.

Места соединения должны быть изолированы. Для этого специальная пленка из комплекта крепится поверх соединения и снизу него. Ее нужно использовать для обеспечения безопасности системы отопления.

Электрический провод крепится к терморегулятору, который установлен на стене. Затем устанавливается датчик пола и также подключается к терморегулятору. Чтобы соединить датчик пола с системой отопления, нужно прикрепить его на пленочный ковер по черной полосе с помощью изоляции.

Клеммы фазы обычно крайние, но для каждого пола они могут быть размещены иначе. До того как будет уложено финишное покрытие, обязательно нужно протестировать систему отопления. Для этого терморегулятор подключается к сети и проверяется, как прогревается пленка, а также какой зажим, возможно, пропускает ток, сделать это можно при помощи специальной отвертки. Если все работает правильно, сверхтонкий теплый пол готов к эксплуатации.

Вам может быть интересно: Какой должна быть температура теплого пола?

Учитесь на чужих ошибках

Несколько простых советов помогут вам в работе и сэкономят нервы и деньги.

  1. Не приступайте к монтажу в холодном неотапливаемом помещении в зимний период. Температура воздуха в помещении должна быть не ниже 0 ºС, а влажность – не выше 60%.
  2. Никогда не проверяйте исправность термопленки методом включения в сеть (даже кратковременного) материала в рулоне.
  3. Прокол или другое повреждение графитового слоя обязательно надо заизолировать скотчем с обеих сторон.
  4. Выбирая место под датчик температуры, позаботьтесь о возможности его замены в случае поломки.
  5. Если по каким-либо причинам произошло затопление тёплого пола водой, немедленно отключите систему от сети. Помните, что повторное включение можно производить только после полной просушки пола.

Как сделать инфракрасный обогреватель из подручных средств

Как правило, те, кто видит себя в роли разработчика, не стремятся усложнить процесс изготовления. А покупка заводских элементов для создания обогревателя нецелесообразна с точки зрения экономии. Потому к устройству ставятся следующие требования:

  • простота установки;
  • высокая теплоотдача;
  • экономичность потребления электрической энергии;
  • удобство эксплуатации;
  • компактность.

Отдельного внимания заслуживает безопасность. Создавая подобную конструкцию из подручных средств, следует рассматривать этот аспект более чем тщательно. Это вполне обосновано, ведь прибор излучает тепловую энергию. Ее избыток или некорректная работа могут стать причиной возгорания. Избежать неприятных ситуаций помогут рекомендации, данные в Строительных нормах и правилах (СНиП).

Изготовить инфракрасный обогреватель можно по принципу термопленки. Для производственного процесса понадобятся:

  1. Листы бумажного пластика. Нужно подобрать одинаковые по габаритам материалы или вырезать их из одного более крупного листа. Понадобится парное количество единиц бумажного пластика.
  2. Графитовый порошок. Вещество можно приобрести ли для большей экономии размолоть имеющиеся графитные щетки от троллейбуса.
  3. Эпоксидный клей.
  4. Провод с вилкой.

Так как сделать инфракрасный обогреватель самому? Для этого достаточно руководствоваться следующей инструкцией:

  1. Необходимо смешать клей с графитовым порошком. Полученное вещество будет обладать клейкими характеристиками, высоким сопротивлением (послужит в качестве проводника).
  2. Нанесение смеси на пластик. Делать это рекомендуется зигзагообразными мазками. Лучше всего обрабатывать шершавую сторону материала для большего сцепления.
  3. Соединение листов пластика.
  4. Обрамление конструкции деревянным коробом. Рамка повысит прочность изделия.
  5. Прикрепление медных клемм. Подводить их нужно с разных сторон. Альтернативой станет подключение терморегулятора. Изделие упростит регулировку режима обогрева.
  6. Сушка. Это один из важнейших этапов. Даже небольшое скопление жидкости выведет из строя полученную конструкцию после первого подключения к электрической сети.
  7. Проведение испытаний. Нужно провести замеры сопротивления. Это позволит определить безопасность эксплуатации изделия.
  8. Монтаж финишного покрытия.

Это всего один из возможных вариантов того, как сделать инфракрасный пол своими руками. Можно пользоваться и другими инструкциями, но всегда стоит помнить о том, что самодельная система обогрева – небезопасная конструкция! Потому необходимо позаботиться о дополнительных мерах безопасности при ее использовании и проконсультироваться со специалистом перед началом эксплуатации.

Характеристики греющей инфракрасной пленки

Разные производители стараются сделать свой продукт уникальным, потому и пленка будет иметь у каждого продавца свои отличия, как внешние, так и технические. К техническим параметрам относится мощность, размеры пленки, время нагревания, максимальные температуры. Интерес для укладывающего плёнку будут представлять её характеристики.

Инфракрасная пленка различных производителей имеет разные технические характеристики

В целом, для пленок они будут одинаковыми:

  • Питание от сети – 220 В;
  • Потребление электроэнергии в течение суток – около 40 Вт/м2;
  • Температура плавления самой пленки – 250 °С;
  • Максимальная температура нагрева поверхности пленки – 50 °С;
  • Ширина пленки – до 1 м;
  • Длина пленки в среднем – около 50 м;
  • Толщина пленки – не более 0,5 см;
  • Время до нагрева – 3 минуты;

Монтировать пленку можно не только в пол, но и потолок, а также стены, если прокладывать обогревающее устройство на низ нет возможности. Коэффициент полезного действия пленки достигает 100%, а тепло от пленки расходуется рационально без потерь, потому использование инфракрасного нагревателя существенно экономит денежные средства. Однако, есть и небольшой недостаток. Отрицательной стороной является то, что пленка со временем из-за электростатичности начинает притягивать пыль.

Выбираем вид

Существует всего четыре вида систем теплого пола:

  • пленочный инфракрасный (ИК-пол);
  • термоматы;
  • кабельный;
  • водяной.

Инфракрасные

Представляют собой пленку или кабель, подключенный к электричеству. Его отличие в том, что прогревается не воздух, а предметы, касающиеся напольного покрытия.

Этот вид теплых полов используют в основном как дополнение к основной системе отопления в жилых помещениях.

Преимущества инфракрасного пола:

  • подходит для укладки под ламинат;
  • подходит для установки в квартирах многоэтажных домов;
  • не сушит воздух;
  • малая инерционность системы, т. е. после включения она быстро достигает комфортной температуры;
  • легко монтируется и эксплуатируется;
  • небольшая толщина материала;
  • ИК-излучение схоже с солнечным светом по благотворному воздействию на организм человека;
  • подходит для локального обогрева;
  • экономия электроэнергии за счет высокого КПД системы;
  • не требует для монтажа больших финансовых вложений.

Недостатки:

  • система подключается к электричеству, поэтому следует внимательно отнестись к правилам безопасности, обеспечить заземление;
  • термопленка подвержена механическим повреждениям, а значит требует аккуратного обращения при укладке и эксплуатации;
  • не подходит в качестве основного вида отопления.

Термоматы (нагревательные маты)

Электрический теплый пол с тонким кабелем, закрепленным на сетке и уложеным змейкой по всей длине мата. Элементы нагреваются при прохождении по ним электрического тока.

В зависимости от используемых кабелей различают одножильный и двужильный тип устройства. У последнего монтаж немного проще из-за наличия электрического провода (кроме нагревательного).

Достоинства нагревательных матов:

  • быстрый и простой монтаж;
  • маты небольшой толщины укладываются в плиточный клей. Благодаря этому толщина пола увеличивается совсем немного;
  • подходит для укладки практически под любой тип напольного покрытия, в т. ч. и под ламинат;
  • может использоваться как основной источник тепла
  • не боится влаги;
  • производители дают гарантию на маты 25—30 лет, а заявленный срок службы — до 50 лет.

Недостатки:

  • электромагнитное излучение;
  • не устанавливается там, где находится крупная мебель и отсутствуют вентиляционные карманы.

Кабельный

Работает по принципу пропускания тока через нагреватели с высоким сопротивлением. Специальное устройство контролирует и регулирует стабильность, величину тока. При замыкании система защиты сигнализирует о проблеме.

Преимущества:

  • система регулируется таким образом, что пол можно прогреть на отдельном контуре, а не во всем помещении;
  • можно подобрать подходящие кабели, т. к. они представлены в широком диапазоне мощностей;
  • быстрый прогрев системы;
  • обладает большой теплоотдачей;
  • подходит для монтажа под ламинат;
  • большой срок службы.

Недостатки:

  • электромагнитное излучение;
  • сложная подготовка поверхности — требуется стяжка;
  • трудоемкость монтажа.

Водяной

Состоит из трубопровода и узла смешивания теплоносителя. Вода в трубах прогревается от газового котла или центрального отопления. Трубы используются из сшитого полиэтилена или металлопластика. Трубопровод укладывается в цементную стяжку.

Преимущества:

  • подходит под любой вид напольного покрытия;
  • можно использовать автономно или подключать к основной системе отопления;
  • экономия тепловой энергии до 50%;
  • работа системы не зависит от перебоев с электроэнергией.

Недостатки:

  • установка теплого водяного пола невозможна в квартире — только в частных домах;
  • отнимает минимум 10 см высоты помещения;
  • при автономном отоплении сложно регулировать температуру нагрева, а при центральном и вовсе невозможно. Учитывая, что температура нагрева ламината ограничена, есть риск испортить напольное покрытие;
  • если вовремя не выявить неполадки в системе, есть опасность затопления.

Инфракрасный теплый пол — самый подходящий для монтажа под ламинат, ведь эта система наиболее щадящая для покрытия, удобна в установке и эксплуатации. Нагревательные маты также пользуются популярностью, но укладка их потребует больше времени.

3 этап – монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:

свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);

не допускать установки на пленку тяжелых предметов;

исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;

монтаж пленки выполняется при отсутствующем электропитании;

подключение к электропитанию выполняется строго по СНиП и
ПУЭ;

выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);

используется только подходящий утеплитель;

исключается монтаж пленки под мебель и другие тяжелые
предметы;

исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;

не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;

обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;

пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;

обязательная установка УЗО (устройство защитного
отключения);

заламывать, перерезать, перегибать нагревательный кабель;

монтировать пленку при температуре ниже -5 °С.

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.

Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.

6. Укладка инфракрасного теплого пола

нанесение разметки для укладки на пол;

подготовка полосы пленки нужной длины

Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора

Ориентируется полоса медным
нагревателем вниз;

пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;

выдерживается рекомендованный отступ от стены в 100 мм;

выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);

полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

7. Установка зажимов

На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.

Монтаж температурного датчика для пленочного теплого пола

Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
