Разновидности
В настоящее время рынок предлагает немалый ассортимент приборов для поиска скрытой проводки. Здесь есть и бытовые приборы, и профессиональные. К бытовым можно отнести марку Meet MS-158M.
Этот искатель скрытой проводки представляет собой удлиненного типа приспособление с выдвижным щупом. Корпус – пластмассовый. Работает от двух пальчиковых батареек. Размеры: 170х32х30 мм. Если в нем разобраться, то кроме поиска проводки в стене, можно использовать его и для других нужд. К примеру:
- проверять электрическую цепь на целостность с помощью замера сопротивления до 50 МОм;
- определить переменное напряжение в диапазоне 70-600 вольт (бесконтактно);
- находить на глубине 5,5 см металлические предметы;
- определять полярность в цепях постоянного напряжения.
Но основная функция детектора проводки – поиск скрытой проводки
Очень важно перед началом работ проверить аппарат на исправность. Для этого нужно повернуть щуп, выставить режим во вторую позицию, одним пальцем нажать на контактный электрод, другим на контактную пластину
Если при этом появился звуковой сигнал прерывистого типа, и загорелась желтая лампочка, то бесконтактный индикатор скрытой проводки исправен.
Как найти проводку в стене индикатором Meet MS-158M? Процесс достаточно простой. В предполагаемом месте нужно пройтись щупом детектора проводов. Если его реакция нулевая, то есть, не загорается лампочка и не звучит сигнал, то можно смело в этом месте сверлить. Точность обнаружения проводки – 4-6 см, для бытового уровня приличный результат. Не будет работать этот прибор для поиска скрытой электропроводки, если стена влажная или под штукатуркой находится металлическая сетка, уложенная как армирующий каркас.
Методы которые не работают
Поиск проводов компасом
Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?
Смартфоны
Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.
Поиск проводки смартфоном — сканер Walabot DIY
Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.
Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.
Как сверлить стену
Перед тем как просверлить отверстие в стене, вы должны ознакомиться с алгоритмом проведения работ. На первом этапе осуществляется разметка. Затем можно переходить непосредственно к самому процессу. Для начала инструмент включается несколько раз, чтобы наметить будущее отверстие. В процессе сверло следует периодически вынимать, а инструменту позволять отдохнуть, чтобы оснастка не перегревалась, а двигатель не вышел из строя. Некоторые мастера окунают сверло в холодную воду.
Как не попасть в провод
Для начала нужно поинтересоваться, где в стене располагаются проводки. В этом вам поможет схема электропроводки. Если ее не удалось найти, вы должны задуматься, как не попасть в коммуникации.
Для определения местоположения проводов нужно воспользоваться детектором. Его прикладывают к тому месту, где предполагается осуществлять сверление. Прибор, однако, имеет погрешность в несколько сантиметров. Чтобы не попасть в проводку в потолке, следует посмотреть, где располагается осветительный прибор и выключатель. От первого ко второму проводка идет по ровной траектории без наклонов.
Для того чтобы исключить неприятные последствия, проводку перед началом работ необходимо обесточить. Тогда, если не попасть в коммуникации не удалось, по крайней мере, вы исключите риск получить удар током. Теперь вам известно, как не попасть в проводку при сверлении стены. Но сразу же после завершения манипуляций следует включить автомат. Если его не выбьет — все в порядке, а проводка осталась в целостности.
Сверление отверстий в железобетоне
На поверхности стены обязательно следует осуществить разметку. Инструмент сначала включается на низкие обороты, чтобы проделать небольшое углубление. Когда предполагается установка пластикового дюбеля, дырку нужно сделать несколько глубже
Важно учитывать, что внутри углубления будет скапливаться пыль, которую вынуть оттуда не всегда реально, поэтому при расчете глубины следует заложить небольшой запас
Сверление кафеля
Когда выбор сверла уже осуществлен, можно переходить к работам. Если перед вами стена, отделанная кафелем, нужно подготовить некоторые инструменты и материалы:
- изоленту;
- пылесос;
- дрель;
- фломастер;
- сверло.
Когда углубление предполагается сделать небольшим, следует запастись оснасткой, которая известна у мастеров как балеринка. В центральной части будущего отверстия эмаль облицовки немного оббивается, для этого инструмент устанавливается на низкие обороты.
В точке сверления наклеивается изолента, чтобы сверло не соскальзывало. Альтернативным и более технологичным решением является использование кондуктора, который представляет собой доску с отверстиями.
Сначала инструмент включается на низкие обороты, а затем скорость вращения увеличивается. С помощью пылесоса второй человек будет сразу же удалять пыль из-под оснастки.
Сверление отверстий большого диаметра в стене
Когда вы не планируете попадать в проводку и знаете, как этого избежать, следует поинтересоваться еще и тем, как проделать отверстие внушительного диаметра. Если работать в соответствии с рекомендациями, результат оправдает ожидания. При необходимости проделать дырку на 150мм, следует воспользоваться победитовым сверлом. Если же этот параметр должен быть выше, нужно приобрести шнековый бур.
Ограничитель глубины сверления
При выборе таких комплектующих нужно руководствоваться диаметром, который должен получиться в итоге. Данный элемент состоит из двух частей, одна из которых будет контактировать с поверхностью и не повредит ее. Обычно такой ограничитель приобретается в комплекте с фиксацией винта. Уникальность этого дополнения к инструменту заключается в том, что оно исключает перекос сверла. В комплекте с этим приспособлением идет ключ-шестигранник. Его фиксируют на сверле.
Точное сверление отверстий
Иногда при сверлении отверстий в стене требуется высокая точность. Для того чтобы добиться положительного результата, следует приклеить лист наждачки со стороны кондуктора. На габариты элемента будет влиять площадь, где располагается будущая дырка. Это позволит увеличить сцепление стены с прибором, а мастер сможет проделать углубление в том месте, где необходимо.
Рекомендации по приобретению сверла для дрели
Сверло по металлу отлично проходит гипсолитовые, деревянные, а также из пенобетона. Если требуется просверлить каменные, бетонные, или же кирпичные стены, понадобится сверло из твердого сплава.
Сверло, у которого режущие кромки сделаны из такого сплава, как победит, называется твердосплавным.
Иногда кромки таких свёрл изготавливают из искусственных алмазов. Принято считать, что в быту можно обойтись всего лишь двумя сверлами — диаметром 8 мм и 6 мм. Это не так – лучше иметь набор от 3 мм до 12 мм.
Твердосплавные сверла способны сверлить глубиной около 15 см. Для более глубокого сверления применяются буры, которые бывают длиною около метра, но подходит этот тип свёрл только для перфораторов.
Убедитесь, что этот кейс для вас
Перед тем как приступить к бурению стены, удостоверьтесь, что именно этот вариант выполнения задачи наиболее приемлемый. Так, например, если вы хотите просверлить дырку, чтобы повесить картину, то есть масса других крепежей, не предусматривающих использование перфоратора. Также необходимо оценить свои знания и силы. Сможете ли вы разобраться в электрокоммуникациях, умеете ли вы в принципе пользоваться перфоратором, не боитесь ли высоты (при работе со стремянки) и так далее
Риск попадания в кабель остается даже при соблюдении мер предосторожности, поэтому важно быть готовым устранить последствия. Если вас это не пугает, то переходите к следующим шагам
Супер помощник каждой хозяюшки!
Pierre d’Argent — прекрасный вариант для тех, кто устал от постоянной борьбы с грязью, которая уже успела въесться в обивку мебели или покрытие ванной. Теперь не понадобится использовать целый склад различной бытовой химии. Лучше приобрести и применять одно универсальное и результативное средство. Pierre d’Argent отличается от известных ранее препаратов тем, что очищает практически все материалы.
Ознакомьтесь с планом размещения электропроводки
Если вам достался объект с подробным планом или схемой электропроводки, то считайте себя счастливчиком. Опытные строители и ремонтники не только составляют схемы, но иногда и фотографируют проводку в момент ее закладки, чтобы в будущем избежать сложностей. Найдите на плане ваше помещение, сориентируйтесь, где какая стена. Найдите размеры и расстояния от кабеля до угла, потолка, пола (любого ориентира к которому можно привязаться).
Если потолок подвесной (гипсокартон, натяжной), то необходимо учесть, насколько он «съел» пространство, так как проводку делали раньше и ориентировались на неотделанный потолок. Также дело обстоит и с полом. В процессе ремонта для выравнивания полов и подключения отопительных элементов (теплый пол, закладка труб) уровень поверхности мог существенно подняться. С учетом этих условий отмерьте от ориентира расстояние до проводки. Отметьте и проверьте, не совпадает ли запланированная точка бурения с местом прокладки кабеля.
Супер помощник каждой хозяюшки!
Обычно для уборки и мытья предметов интерьера, мебели, обуви и других вещей тратится много средств и сил, ведь необходимо покупать всевозможные порошки и моющие жидкости. При этом большинство из них очень токсичны и вредны. Отныне уборка и поддержание порядка не будут утомительными занятиями, ведь на рынке появилось чистящее средство Pierre d’Argent — незаменимый помощник в деле удаления грязи с мягких и твёрдых поверхностей. Состав не содержит токсичных веществ, поэтому безопасен в применении даже в доме с маленькими детьми.
Ознакомьтесь с общепринятыми нормами размещения электропроводки
Зачастую план электропроводки отсутствует. В такой ситуации придется руководствоваться везением и основными принципами прокладки проводов. Электрики – люди ответственные и стараются без нужды не пренебрегать устоявшимися правилами:
1. Все должно быть параллельно или перпендикулярно. Никаких проводов, брошенных наискось по диагонали!
2. Проводка прокладывается на расстоянии 15-20 см от пола или потолка.
3. Вертикальная проводка прокладывается на расстоянии 10 см от углов и проемов.
Измерьте расстояние от пола, потолка, углов и проемов до места предполагаемого бурения. Если оно приходится на кабель, то откажитесь от бурения. Если же нет, то выполните следующий шаг.
Супер помощник каждой хозяюшки!
Магнитная щётка для мытья окон и стеклопакетов (Window Wizard) – разработана лучшими специалистами по уборке и очистке стекол, окон, стеклянных поверхностей и зеркал! Простота использования и эффективность, с которой щетка очищает поверхности, позволяет признать ее прорывом в мойке окон.
Оцените логически вероятность прохождения кабеля в месте работ
Можно и логически догадаться, где есть кабель, а где находится безопасная для бурения область. Но для этого потребуются некоторые знания в электрике. Под потолком располагаются распаячные коробки. Они прикрыты крышками, которые, как правило, не прячут. От распаячной коробки перпендикулярно вниз идет кабель к выключателю. По горизонтали также идет кабель параллельно потолку.
Как найти проводку в стене?
Самыми частыми причинами возникновения пожаров в квартирах являются неисправные электроприборы и электропроводка. Для своевременного предотвращения возникновения коротких замыканий и иных более серьезных последствий необходимо знать каким образом и где в квартире расположена электропроводка. Прежде чем начать поиск проводки в стене следует знать, что она может быть скрытой и открытой. С поиском второй трудностей не должно возникнуть. Однако современные квартиры не предполагают открытого размещения проводки, так как данный способ является наиболее небезопасным. В настоящей статье описаны все способы как найти проводку в стене при помощи профессиональных и самодельных устройств.
Зачем еще необходимо знать расположение электропроводки? Озадачиться поиском проводки в стене не помешает: — в случае проведения в помещении любого вида ремонта; — при необходимости изменения расположения разъёмов электрической сети и выключателей; — при фиксации к стене картин, колок и иной мебели; — при отсутствии заземления; — если застройщик либо прошлый собственник не передали схему расположения электрокоммуникаций; — при необходимости ремонта либо полной замены поврежденной электропроводки.
Виды детекторов скрытой проводки
При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.
- Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
- Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
- Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
- Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.
Способ 5. Специальные приборы
Вот мы и подобрались к самому безошибочному способу найти прямой электрический провод, если он проложен в стене методом скрытой проводки. Такие приборы называются тестерами и входят в базовый инструментарий любого электрика. Собственно, и вы сами можете приобрести один – и без всяких опасений заниматься переделкой проводки, основываясь на той информации, которую выдаст прибор. Вот список самых популярных моделей, которые помогут вам найти провод в стене и при этом их без труда можно отыскать в продаже:
- MS-158M – сложность работы с этим тестером обусловлена тем, что он реагирует, подобно металлоискателю, на любой металлический предмет;
- LA-1012 – помогает найти проводку в стене, также сообщает конкретные данные о характере переменного тока;
- VP-440 – очень “способная” модель, которая станет палочкой-выручалочкой в том случае, если необходимо не только найти прямой электрический провод, проложенный в стене, но и определить место разрыва цепи;
- GVD-504A – популярный в народе прибор, также передаст всю необходимую информацию о характере переменного электрического поля.
- Е121 «Дятел» – используется для идентификации обрыва в цепи, обнаруживает кабели глубиной до 70 миллиметров.
Процесс обнаружения проводки в стене – на видео.
Прокладка сквозь каркас
Подобный прием актуален при закладке под гипсокартонную отделку звукоизолятора и утеплителя. Вся работа проводится в процессе ремонтных работ.
- В первую очередь собирается каркасное основание из металлического профиля. Если необходимо, в него между стойками, укладывают плиты изолятора.
- Проводка, заключенная в гофрированную трубу (обязательно), протягивается под стойками каркаса и фиксируется клипсами или же пластиковыми кабельными стяжками к деталям основания (например, подвесам).
- Возможно сверление проемов в стойках. При этом подбирается соответствующий гофротрубе диаметр сверла. В полученные отверстия можно проложить проводку.
Пример смонтированной проводки в металлическом каркасе
Неплохим решением станет приобретение профиля для каркаса с уже готовой перфорацией под линии электропитания.
https://youtube.com/watch?v=cQEwRfBK4cY
При правильном соблюдении всех технологических нюансов, линии обеспечения электроэнергией прослужат не одно десятилетие без возникновения проблемных ситуаций. Не стоит экономить на материалах, иначе некачественный провод или плохой защитный материал (либо его отсутствие), может привести к опасным последствиям.
голоса
Рейтинг статьи
Поиск с помощью логики
При поиске проводки в стене нужно учитывать, что любая проводка располагается строго вертикально, или горизонтально, никаких зигзагообразных путей путь не может, электрический кабель всегда находится в прямом положении относительно земли.
Для себя каждый должен заметить:
- Над выключателем и розеткой проводка всегда будет идти вверх, и в этом месте категорически запрещено вбивать гвозди, это опасно.
- Линия обычно начинается в 15-20 см от потолка либо от пола. Здесь тоже запрещено проводить строительные/ремонтные работы без обесточивания.
При наличии данных знаний без труда можно изобразить на бумаге примерный план расположения проводки в комнате и найти линии электропередачи.
Если не испытываете нехватки в деньгах, то можно приобрести профессиональный прибор электрика, который не только с большой точностью определит местоположение проводки, но еще и покажет точное место неисправности, перебоя в сети либо обрыва. Профессиональное оборудование с чувствительной аппаратурой максимально обезопасит от несчастного случая, благодаря ему домашние линии электропередачи не будут повреждены.
Как найти проводку в стене без прибора
Есть несколько способов, для которых специальное оборудование не нужно. Если пользоваться ими правильно, получают достаточно точную информацию. Это будет участок, шириной 10-20 см, в пределах которого находится искомый объект. Для некоторых случаев этого будет вполне достаточно.
1. Визуальный осмотр
Косметический ремонт в квартире часто предполагает замену или модификацию электропроводки. Когда обои или другая отделка сняты, ее можно обнаружить визуально. Поскольку линии уложены в штробы, которые часто заметны. Так, если не проводилось выравнивание поверхности, могут быть видны полосы отличного от основы цвета. Иногда заделанные штробы чуть выступают над основанием. Особенно хорошо разводка заметна на бетоне.
2. Смартфон
Для гаджетов, работающих на Android или iOS, разработаны приложения, превращающие их в подобие металлоискателя. Чтобы найти проводку в стене с помощью смартфона, нужно скачать выбранный софт из магазина приложений, установить его. Далее все просто. Программа запускается, телефон подносится к поверхности. Встроенный в него магнитный датчик ищет металл. Правда, нужно учесть, что среагирует он не только на провод, но и на любой металлический предмет.
Виды противопожарных проходок
Для электрификации современных зданий применяются профессиональные кабельные проходки. Они более пригодны для вводных силовых кабелей сечением от 25 мм2. Для их описания и сравнения удобно воспользоваться таблицей.
| Тип кабельной проходки | Строение, материал | Установка | Цена |
|---|---|---|---|
| Огнестойкие подушки | Стекловолокно, устойчивое к воздействию влаги | Монтаж без лишней грязи. Достаточно «засунуть» подушки в пустоты между стеной и коммуникацией | Средняя стоимость, дешевый монтаж |
| Огнестойкие плиты | Блоки из негорючего минерального материала | Вмазываются в стену и герметизируются как обычные газобетонные блоки | Один из самых бюджетных вариантов |
| Пеноблоки | Сделаны из легкого вспененного материала | Легки в установке и подгонке по форме. Режутся ножом или полотном по металлу | Низкая цена |
| Модульные герметичные блоки | Металл, противопожарный пластик | Фиксация на болты или сварку | Стоит дорого, ввиду повышенной надежности |
| Различные герметики, пены и мастики | Зависит от типа и производителя | Подходят для тонких кабелей, замазки щелей и ненужных дыр между проводами | Низкая и средняя стоимость |
Применение кабельных прокладок позволяет повысить пожарную безопасность. Одновременно достигается герметизация отверстий, через которые вводится провод. Это исключает распространение огня и дыма между соседними помещениями, что при внештатной ситуации способно спасти кому-то жизнь.
Проводниковые изделия монтируются на стены из различных материалов. Какие-то из них более горючие, а какие-то наоборот. Данный фактор обязательно учитывается при проектировании и возведении электрических сетей здания.
Как сделать определитель скрытой проводки своими руками?
- Можно использовать старый радиоприемник, поддерживающий частоту около 100 кГц. (СВ, ДВ). Включенным приемником водят вдоль стен и определяют наличие проводки по возникновению шумов и потрескиваний. При использовании данного метода, нужно максимально нагрузить электросеть в проверяемом и соседних помещениях, загрузить все розетки и включить освещение.
- Подключенный микрофон магнитофона или усилителя подскажет возрастающим шумом примерное нахождение электропроводки или металла в стене.

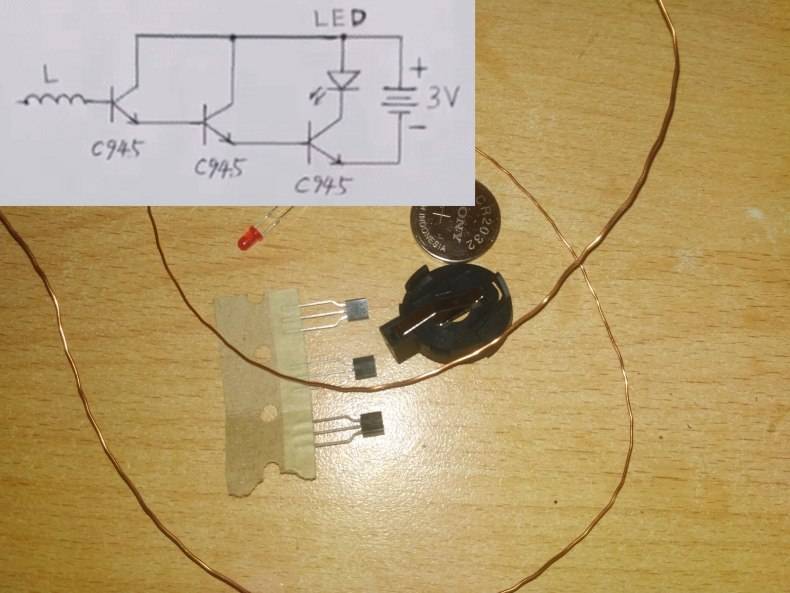

- Вариант для радиолюбителей. Взять полевой транзистор типа КП103, КП303, КП305А, КП305Б, КП313А или импортный — 2SJ144, 2N3796. Контакты стока и истока присоединить к щупам тестера без соблюдения полярности. Ручки щупов соединить скотчем. Пробник готов. Реагирует на появление электрического поля, что отражается на приборе резким увеличением сопротивления. Требует предварительной тренировки. Касаться стены пробником при проведении работ не следует. Необходимо включение всех имеющихся в помещении выключателей.
- На провода под электрическим напряжением реагирует обычный компас. Для более точного определения места, где проходит проводка, необходимо проверить повторно, с проводами без напряжения. Второе сканирование даст возможность отличить арматуру, в панельных домах, от проводки.
Смотрите в следующем видео — способы поиска проводки в стене:
Профессиональные приборы для поиска
Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:
- электромагнитный детектор скрытой проводки;
- индикаторная отвертка;
- металлодетектор;
- мультиметр и полевой транзистор;
- комбинированный детектор.
Электромагнитный детектор скрытой проводки
Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.
Детектор для обнаружения проводов
Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

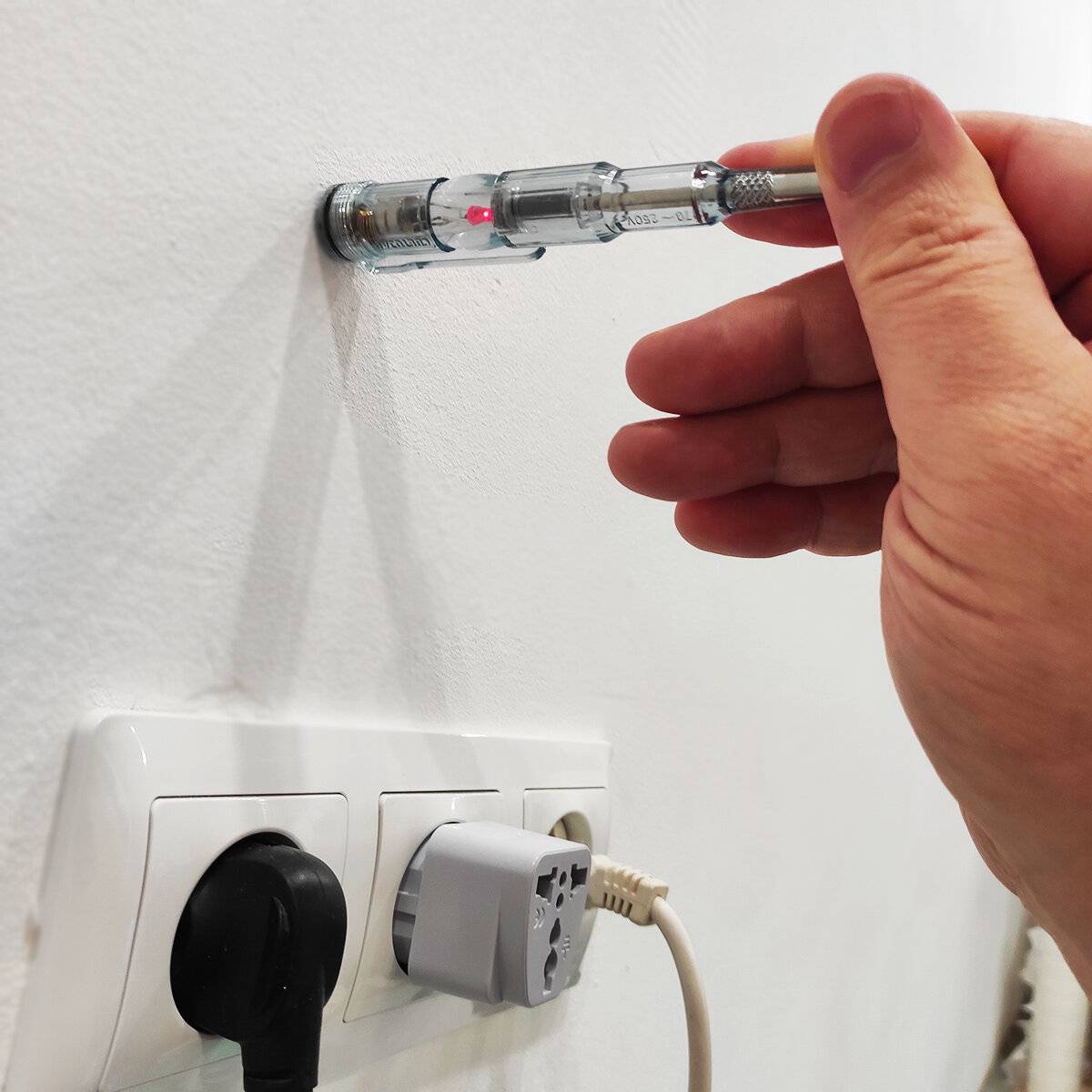

Индикаторная отвертка
Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

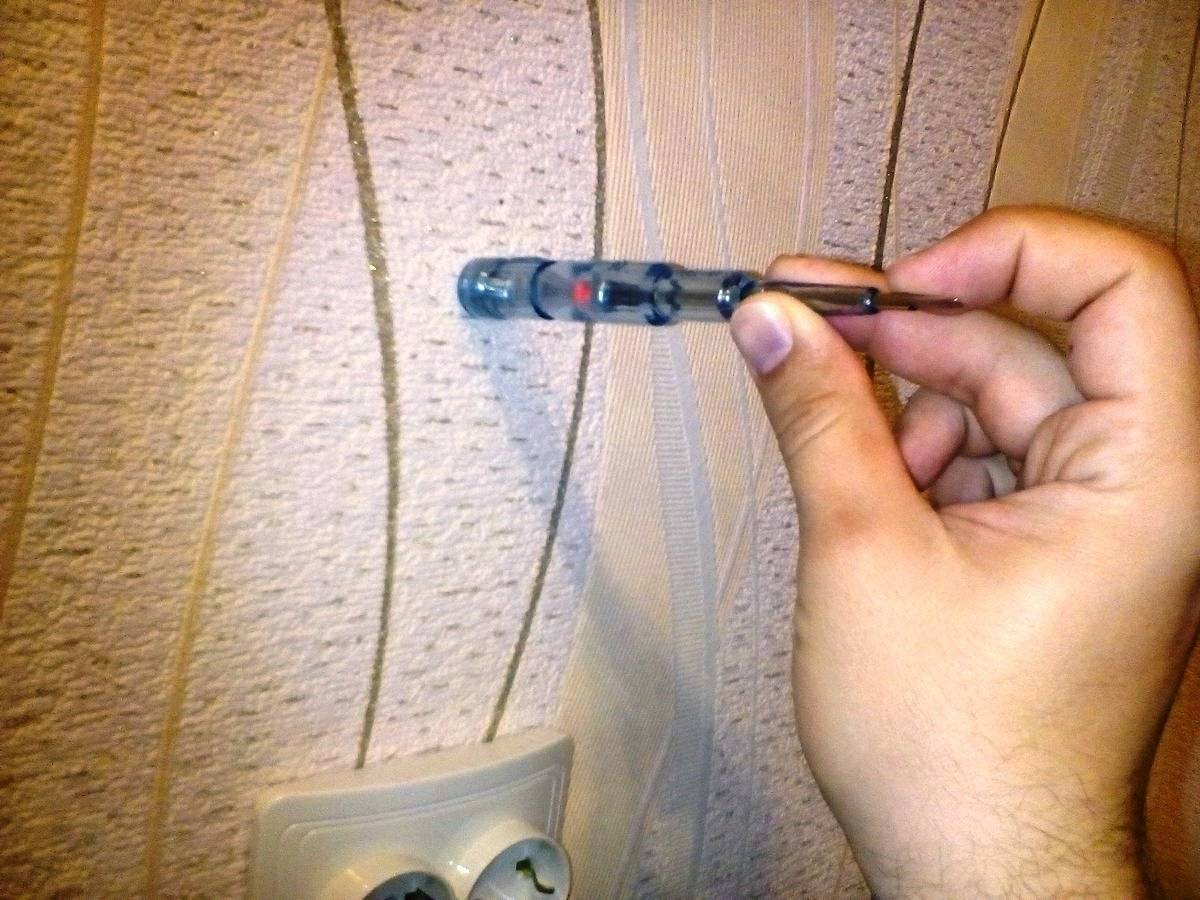

Поиск кабеля с помощью индикаторной отвертки
Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее
Важно, чтобы провод находился под напряжением, а индикатор был транзисторным
Металлодетектор
Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.
Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

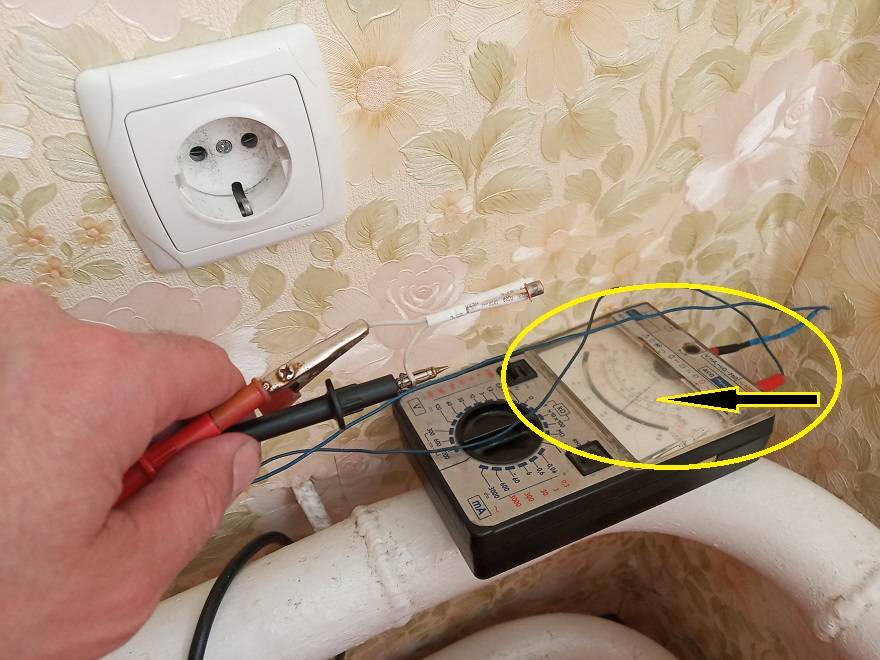

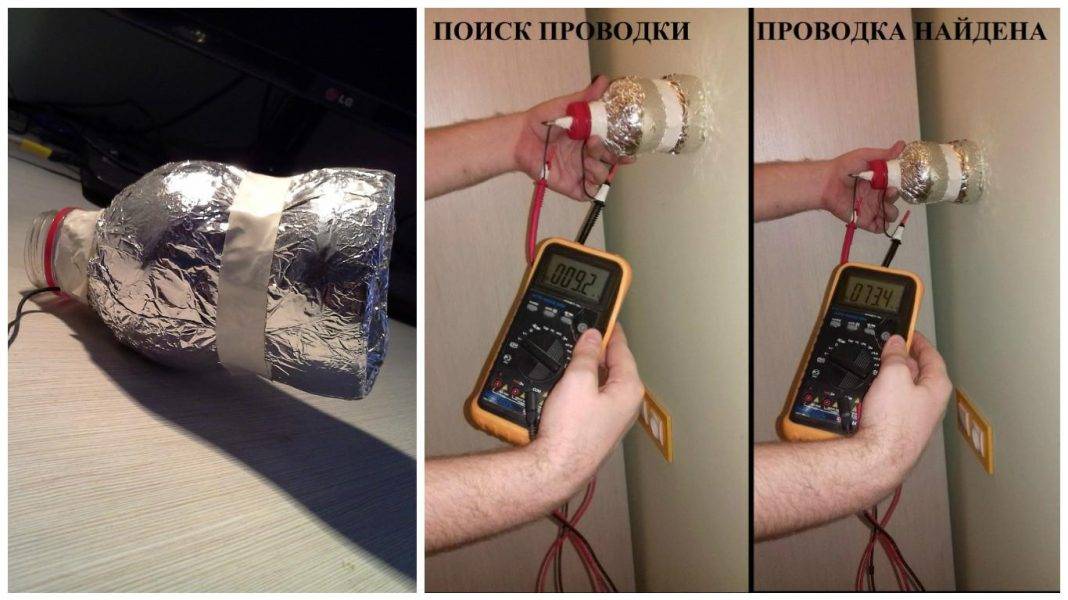

Мультиметр и полевой транзистор
Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.
Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем
Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы
Они легко повреждаются статическим электричеством.
Комбинированный детектор
Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.
Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.
Заключение
Конечно, если иметь под рукой специальные сигнализаторы, то вопрос, как найти прямой электрический провод, если он проложен в стене, не возникнет. Однако очень часто нужно оперативно выяснить источник проблемы, и вот тут могут помочь альтернативные способы, о которых мы рассказали выше
Тем не менее, настойчиво обращаем ваше внимание, что ремонт проводки или внесение изменений в ее расположение – дело квалифицированного электрика, который хорошо обучен технике безопасности. Помните о том, что электричество – это не только благо, но и постоянная смертельная опасность, поэтому благоразумие – единственно верная модель поведения во всех случаях
