Скважина без кессона: варианты обустройства и технология

Как установить кессона из пластика

Для установки пластика, запомните главное – все подключения должны быть абсолютно герметичны. В этом случае используют не сварочный аппарат, а специализированный клей.

Образованные пустоты лучше устранять при помощи раствора бетона, а не с помощью гидроизоляции.

  • В данном случае раствор также не должен быть с примесями каких-нибудь других смесей (например, песок) – лучше всего пользоваться обычным раствором.
  • Что касается бренда цемента – не гонитесь за лучшими производителями – воспользуйтесь самым дешёвым вариантом, поскольку это ни коим образом не навредит конструкции.

Разрешается добавление маленького количества щебня, для высокого уровня адгезии материалов.

Как сделать приямок

Обустроить скважину на воду можно с помощью приямка. Способ не отличается сложностью. Для строительства могут быть использованы подручные материалы. Специальную технику при обустройстве не используют, но нужно соблюдать определенные правила. Порядок работ подразумевает сначала выкопку ямы глубиной около 3 м и монтаж бетонных колец.

Главный минус приямка — это низкая герметичность

Стенки можно сделать из досок и выполнить заливку бетоном. Но тогда потребуется дополнительная гидроизоляция. Крышкой может выступать бетонный или дощатый люк. Для защиты воды от замерзания выполняют утепление стен. Приямок оптимально использовать на участках с низким уровнем грунтовых вод. Дно не нуждается в бетонировании. На низ лучше уложить подушку из гравия или песка.

Схема сооружения приямка:

  1. Для начала делается яма нужной глубины. Она должна быть не меньше 1,5 м. Стены лучше обложить полиэтиленом, чтобы обеспечить защиту от попадания воды.
  2. Дно засыпают гравием толщиной 15-20 см. Это послужит полом.
  3. Стенки ямы обкладывают арматурной сеткой. Она располагается с интервалом от стенок 7-10 см.
  4. Далее делается дощатая опалубка. Можно взять любые старые доски.
  5. Приямок заливается бетоном, и ждут до его высыхания.
  6. Затем делают отверстия для труб.
  7. На завершающем этапе оборудуют крышу из бетона или досок. Последние можно усилить брусками.

Заливку бетоном можно выполнять в несколько этапов. Тогда арматурная сетка на каждом этапе выполняется отдельно. Заливку следующего слоя проводят после полного высыхания предыдущего.

Обустройство устья скважины оголовком

Если не планируется заглубление устья скважины в землю, его обустраивают путем установки скважинного оголовка. Он защитит воду от попадания пыли и грязи, а также от проникновения насекомых и грызунов в ствол выработки. К недостаткам открытой схемы обустройства относится невозможность расположить рядом с устьем дополнительное оборудование и недостаточность защиты от посягательств вандалов.

Галерея изображений Фото из Для защиты устья скважины потребуется оголовок, трос, труба ПНД и угловые отводы

Подключенная к патрубку насоса труба ПНД проводится через крышку оголовка. Через расположенное рядом отверстие протягивается кабель

В оборудованную оголовком скважину устанавливаются как центробежные, так и недорогие вибрационные насосы

К подсоединенному к оголовку угловому отводу подключается водопроводная труба. Если она прокладывается под землей, то для ввода в скважинный ствол используется адаптер

Комлектующие для обустройства скважины

Сборка скважинного оголовка

Погружные скважинные насосы

Подключение скважины к водопроводу

Гидроаккумулятор и система управления

На следующем этапе после монтажа насосного оборудования в кессоне или в помещении устанавливают накопительную емкость. Гидроаккумулятор представляет собой напорный бак, работающий по следующему принципу:

  • насосом в емкость нагнетает вода до заполнения;
  • из бака вода поступает потребителю;
  • как только уровень воды в гидроаккумуляторе достигнет критической точки, насос снова включается.

Объем резервуара может достигать 1 м3, минимальная емкость – 10 литров. Все зависит от количества воды, расходуемого потребителем.

Установка системы управления, регулирующей работу насосного оборудования, производится в конце обустройства скважины.

Система управления в автоматическом режиме регулирует включение-выключение насоса. Она также снабжена защитными механизмами от перепадов подачи электроэнергии и резкого падения уровня воды в скважине. Последнее устройство называют датчиком «сухого» хода, который спасает двигатель от работы в холостом режиме и, соответственно, от перегрева. Автоматика также регулирует давление в системе.

От правильной работы автоматической системы зависит состояние насосного оборудования и качество подачи воды потребителю, поэтому если вы хоть немного сомневаетесь в том, что можете установить и настроить оборудование, то пригласите профессионалов. В идеале, пусконаладочные и установочные работы должны производить сотрудники фирмы, у которой вы приобрели оборудование.

Особенности выбора и монтажа насосного оборудования

Выбор погружного насоса, который чаще всего используется при обустройстве скважины – этап очень важный. На выбор оборудования влияет множество нюансов: степень нагрузки скважины, предполагаемое потребление водных ресурсов, глубина залегания воды и некоторые другие факторы.

Если глубина скважины не превышает 9-м, то вполне подойдёт самовсасывающий поверхностный насос, который возможно разместить в помещении и миновать шаг установки кессона. Если же водный пласт проходит на глубине более 10-м, то используется насосное устройство погружного типа. При этом сама процедура монтажа предусматривает определённые нюансы:

Прежде чем устанавливать насос нужно выполнить качественную очистку скважины пока в воде не останется осадка в виде песка или других включений.

Опускание насоса выполняется до уровня на 60–80 см, не доходя до дна скважины

При этом важно чтобы нижняя часть оборудования была полностью погружена под воду.

Совместно с установкой насоса производится подключение пластиковых водонапорных труб и кабеля, подающего электричество к двигателю насосного оборудования.

Установка пускозащитного механизма и обратного клапана выполняется после предварительного монтажа погружного насосного устройства.

После монтажа системы выполняется регулировка параметров давления в баке, исходя из того, что его значение должно составить 0,9 от пусковых показателей.

После установки насосного оборудования можно монтировать оголовок, защищающий скважину от попадания в воду сторонних предметов.

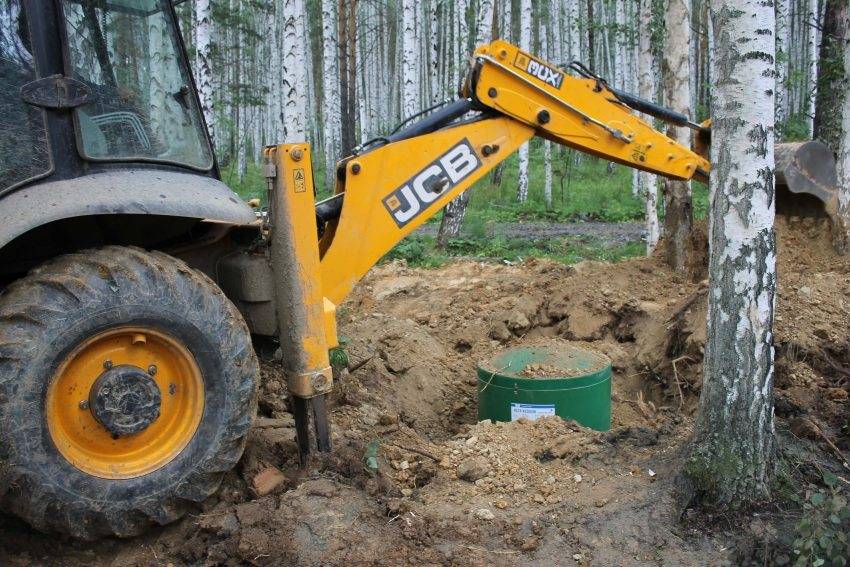

Как установить пластиковый кессон для скважины своими руками

Перед тем как перейти к непосредственной установке кессона на скважину, необходимо подготовить для него надежную основу, т.е. котлован. Его размеры обязательно должны быть больше чем у пластикового резервуара примерно на 20-30 см. При этом на дне ямы нужно дополнительно сделать небольшое углубление, которое поможет зафиксировать емкость. Сделать это можно, следуя простым рекомендациям:

  • на выровненное дно котлована необходимо высыпать немного песка;
  • затем ровный слой мелкого гравия;
  • для обеспечения жесткости конструкции поверх устанавливается армированный каркас;
  • после этого остается только залить бетон и дождаться полного его высыхания.

Грамотный монтаж пластикового кессона для скважины – гарантия долгой и безупречной службы в будущем

В процессе работы важно не забывать, что если система оснащена гидроаккумулятором, то отверстие для трубы должно быть расположено немного сбоку. При этом идеальный вариант – если обсадная труба будет выступать над уровнем земли. Таким образом процедура установки системы значительно облегчится

Таким образом процедура установки системы значительно облегчится.

Особое внимание стоит уделить процессу крепления пластикового кессона к трубе. Здесь потребуется внимание и аккуратность. Некоторые наиболее современные модели оснащены специальными полостями, предназначенными для бетона

Если же в системе предусмотрено наличие гидроаккумулятора, то все оборудование может быть подвязано к заранее подготовленному основанию. После того как кессон займет в котловане свое место, оставшиеся промежутки засыпают сухой землей

Некоторые наиболее современные модели оснащены специальными полостями, предназначенными для бетона. Если же в системе предусмотрено наличие гидроаккумулятора, то все оборудование может быть подвязано к заранее подготовленному основанию. После того как кессон займет в котловане свое место, оставшиеся промежутки засыпают сухой землей.

Как уже упоминалось ранее, если уровень грунтовых вод слишком высок, то оставшиеся промежутки также необходимо заливать бетоном, чтобы предотвратить повреждение емкости. Кроме того можно воспользоваться для этого армированием. Это более надежный способ защитить скважину

Перед тем как заливать бетон, важно не забыть о том, что все кабели и трубы должны быть выведены наружу

Пластиковый кессон является наиболее идеальным вариантом для обустройства скважины с водой

Если говорить о выборе, то купить пластиковый кессон для скважины – это самое лучшее решение. Этот тип изделия лишен недостатков своих предшественников и позволяет провести все работы своими силами. Именно поэтому кессоны для скважины из пластика пользуются заслуженной популярностью и, в большинстве случаев, предпочтительны для покупки. И хотя цена металлического кессона может оказаться немного меньше, все преимущества использования пластика в данном случае очевидны.

https://youtube.com/watch?v=CPa_-wZAQvQ

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

  • насоса, если применяется его наружный вариант;
  • гидроаккумулятора;
  • фильтрующих устройств;
  • и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями

Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода

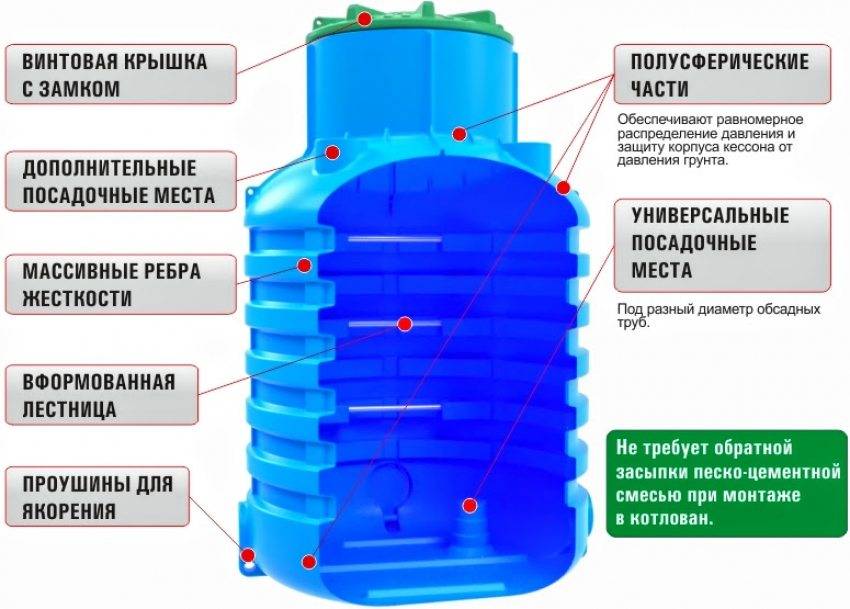

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Как утеплить скважину на зиму своими руками на этапе монтажа

Наиболее эффективным методом снижения теплопотерь и предотвращения обледенения системы коммуникаций, насосного оборудования является защита на этапе обустройства гидротехнического сооружения. В этом случае используются наиболее подходящие приемы, причем чаще они комбинируются: применяют пластиковую обсадную колонну вместо металлической, насосное оборудование опускается на дно скважины/колодца, где будет находиться ниже уровня промерзания почвы.

Варианты и способы утепления различных скважин

Принимаемые меры:

  • обустройство кессона, который дополнительно утепляется, такой способ может быть использован при установке глубинного и поверхностного насосов;
  • когда выполняется монтаж погружного оборудования, оголовок скважины без кессона допустимо закрыть теплоизоляционным материалом;
  • в устье гидротехнического сооружения опускают нагревательный кабель на некоторую глубину;
  • наряду с кессоном обустраивают утепленный короб с крышкой/люком.

Установка утеплителя

Для теплоизоляции коммуникаций рекомендуется рассматривать специальные кожухи. Это цельная или сборная оболочка, отличающаяся жесткостью, низкой теплопроводностью, не впитывает воду. Для кессонов и утепленного короба тоже допустимо сооружать подобие такой оболочки — «скорлупу». Она собирается из отдельных малогабаритных листов пеноплекса, укрепляется вспомогательными материалами, дополнительно защищается пленкой, цементным раствором.

Утепление скважины с кессоном

Обязательные этапы: обустройство вентиляции и герметизация входного люка. Конструкция кессона защищается от теплопотерь над поверхностью грунта и в слое почвы (часть сооружения заглублена).

Для этого используют разные виды утеплителей, а дополнительно защищают конструкцию кирпичом, бетоном или деревом. Выбор материалов зависит от типа исходной конструкции защитного сооружения.

Утепление скважины без кессона

В данном случае коммуникации проходят над поверхностью почвы от скважины к дому. Рекомендуется использовать цилиндрические утеплители (жесткие) или минераловатный материал.

Рекомендуется использовать цилиндрические утеплители (жесткие) или минераловатный материал.

Одновременно по напорному трубопроводу пускают нагревательный кабель. Оборудования при этом обязательно устанавливают в утепленной постройке.

Пошаговая инструкция обустройства скважины на даче

  1. Устройство котлована под кессон.
  2. Выкапывания шурфа. Это квадратное углубление с размерами стенок 1,5 м и примерно такой же величины углубления, его следует накрыть досками.
  3. Установки буровой вышки. Она представляет собой треногу, выполненную из 3 или 4 металлических труб длиной в 1 м. На ее вершине закрепляется лебедка, к которой присоединяется колонка.
  4. Проведения бурения. Выполнение этой работы невозможно без помощника. Находящаяся в колонке штанга проворачивается вокруг своей оси, и происходит бурение скважины. Для правильного обустройства скважин на воду нужно вытаскивать бур каждые полметра пройденного расстояния, чтобы очищать от земли.
  5. Вбивания фильтра. Он располагается на обсадной трубе в почве. Полученный зазор между грунтом и трубой заливается цементом.
  6. Обустройства скважины на даче над поверхностью земли. Над ней следует выполнить глиняный замок – он сможет уберечь ее от попадания дождевой и талой воды. Это поможет предотвратить ухудшения качества питьевой жидкости.
  7. Установки кессона. Он опускается в вырытый специально для него котлован, подсоединяется со всеми предусмотренными водопроводными трубами, а затем засыпается землей.

Разновидности скважин

Перед тем как приступить к обустройству системы водоснабжения частного дома из скважины необходимо ознакомиться с их основными типами.

Чтобы получить жидкость для собственных потребностей и хозяйственных нужд бурение может проводиться на разную глубину.

В первом случае необходимо достать до водоносного слоя из песка крупной фракции. В зависимости от особенностей конкретной местности такой пласт залегает на глубине от 15 до 40 метров.

Второй вариант, скважины «на известняк» бурят на глубину до 200 метров. Для этого используется труба большого диаметра. Такая скважина отличается высокой производительностью, может обеспечить питьевой водой целый посёлок.

Недостатком метода является необходимость в специальном оборудовании и удорожание работ. Для подачи воды потребителям в скважинах «на песок» или «на известняк» используются глубинные насосы.

Существует ещё один вид скважины, который называется абиссинский колодец. В данном случае отверстие в почве до достижения водоносного слоя не бурят, а прокалывают. Для этого в нижней рабочей части трубы предусматривают острый наконечник. Здесь же присутствует перфорированный участок, перекрытый сетчатым фильтром.

Чтобы этот элемент надёжно удерживался на месте во время прокола, диаметр наконечника должен немного превышать сечение трубы. Трубная конструкция выполняет несколько функций – обсадка и транспортирование жидкости к потребителям.

В такой системе автономного водоснабжения применяются поверхностные насосы. Такое оборудование может осуществлять перекачку жидкости при глубине залегания водоносного слоя не более 10 метров, с сечением трубопровода от 1,5 дюйма.

К основанным преимуществам указанного вида скважин следует отнести:

  1. Сравнительная простота бурения при отсутствии на участке твёрдых скальных пород.
  2. Устройство инженерной коммуникации не только в отдельной конструкции (кессоне) но и в подвальном помещении.
  3. Невысокая стоимость насоса.

Несмотря на весомые преимущества у абиссинского колодца есть несколько несущественных недостатков. Это непродолжительный период эксплуатации, небольшая производительность, а также плохое качество воды в местности с плохой экологией.

Смотрите интересное видео, что выбрать — абиссинский колодец или скважину:

Зачем нужен кессон?

Кессон представляет собой пластиковую ёмкость определённых габаритных размеров, такой элемент можно сделать из бетонных колец или кирпича. Конструкция защищает жидкость в верхней части скважины от промерзания в зимнее время года, предотвращает попадание осадков на подкачивающее оборудование и другие элементы и механизмы.

Заводские кессоны изготавливаются не только из пластика, но и из металла. Такие ёмкости полностью герметичны, часто имеют лестницу и крышку. Габариты изделий бывают разнообразными.

Внутреннего объёма должно хватать для установки оборудования и проведения ремонтных работ.

Предназначение накопительной ёмкости, где её разместить

Самым дорогим элементом автономной системы водоснабжения, кроме самой скважины считается подкачивающий насос. Главным механизмом в таком приборе считается электромотор, его постоянные запуски и остановки снижают долговечность оборудования.

Накопительная ёмкость применяется для уменьшения количества срабатываний насоса. Резервуар аккумулирует запас жидкости.

При снижении уровня воды до минимально необходимой отметки автоматика запускает насос. Для этого используется специальный механизм, который приводит в работу датчик давления. Монтаж накопительной ёмкости проводится на уровне оголовка скважины или в отапливаемом чердачном помещении.

В первом варианте подача жидкости к потребителям осуществляется за счёт насосной станции. Это оборудование включается после открывания смесителя, при уменьшении давления воды. В подобной системе всегда стабильное давление, но её работа будет зависеть от электроэнергии.

Во втором случае вода поступает к потребителям самотёком, но её нужно будет закачать на мансарду погружным насосом. Давление зависит от уровня жидкости в резервуаре, обычно оно невысокое.

В видео рассказывается про водоснабжение частного дома с накопительной ёмкостью:

Устанавливаем пассивное зимнее утепление на скважину

В зависимости от объема потребляемой воды и конструкции скважины можно выбрать следующие технологии ее зимнего утепления при постоянном использовании.

Строим кессон для скважины

Классическим способом зимнего утепления постоянно действующей скважины является строительство кессона.

Готовые стальные кессоны для утепления скважин

Кессон представляет собой своеобразное строение вокруг той части скважинного столба, которое находится в промерзаемом слое грунта. Материалы строительства кессона могут быть самые разные: от монолитного бетона, до готового изделия из прочного пластика или железа. Также самыми разными могут быть и формы кессона, но наиболее распространенная – это бочка.

Технология строительства кессона

  1. Подберите подходящую пластиковую или металлическую емкость. Можно использовать 200-литровые бочки. Если вы не намереваетесь размещать в кессоне дополнительное гидротехническое оборудование, то таких размеров будет вполне достаточно.

  2. Выкопайте котлован вокруг оголовка скважины. Дно котлована должно находиться ниже уровня промерзания грунта в вашем регионе примерно на 30-40 сантиметров в расчете на особо суровые зимы. Горизонтальные размеры котлована должны превышать размеры бочки примерно на полметра.
  3. На дно котлована насыпьте подушку из песчано-гравийной смеси. 10 сантиметров насыпи будет вполне достаточно.
  4. Прорежьте в бочке отверстия — на дне под оголовок скважины и в боковой стенке под подводящую трубу водопровода.
  5. Опустите бочку на дно котлована, надев ее дно на оголовок скважины.
  6. Смонтируйте внутри бочки соединение подводящей трубы водопровода и оголовка скважины. В принципе, в 200-литровой бочке может разместиться даже поверхностный насос или автоматическое оборудование для водораспределения. На дне бочки-кессона также можно врезать дренажную трубку, которая будет отводить вглубь грунта накапливаемый водяной конденсат.

  7. Вокруг бочки в котловане укладывается слой теплоизоляции. Для ее создания можно использовать материал, не подверженный агрессивному влиянию почвы, например, вспененный полистирол. Можно обернуть бочку с боков слоем минеральной ваты с обязательным последующим обертыванием слоем гидроизоляции.

  8. Бочка-кессон закрывается крышкой с вентиляционной трубой. Верхняя часть бочки также утепляется слоем теплоизоляции.
  9. Производится обратная засыпка котлована. Мини-кессон готов к зимнему использованию.

Такой кессон вполне может обслуживать небольшую скважину водозабора для частного дома.

Утепляем скважину обсадной трубой

Утеплить скважину можно и созданием дополнительной обсадной трубы. При выборе такого варианта у вас не получится разместить в непосредственной близости от оголовка гидротехническое оборудование, но при наличии, например, поверхностного насоса, откачивающего воду из скважины, непосредственно в доме или в отапливаемом помещении этого и не требуется. Действуем по следующей технологии:

  • выкапываем вокруг обсадной трубы скважины котлован до уровня промерзания грунта в вашей местности;
  • оборачиваем обсадную трубу скважины теплоизолирующим материалом, например, минеральной ватой;
  • одеваем сверху на получившуюся конструкцию трубу большего диаметра;
  • производим обратную засыпку ранее выкопанного котлована.

Утепленная труба скважины

Утепляем скважину подручными материалами

Утеплить водоразборную скважину можно любыми подручными материалами. Такой способ можно использовать в регионах с мягким климатом, где температура зимой не опускается ниже 15 градусом. Рассмотрим возможные материалы для утепления.

  1. Опилки. Этот материал можно найти практически на каждом приусадебном участке или позаимствовать у соседей. Опилки пригодны для различных утеплительных работ, в том числе и для оборудования водозаборных скважин.
    Выкопайте вокруг скважины котлован с сечением 0,5-0,6 метра чуть ниже линии промерзания грунта и засыпьте опилки в образовавшуюся полость. В котлован можно засыпать не просто слой опилок, а смешать его с жидкой глиной. При застывании получится одновременно и утепляющий и укрепляющий слой.
  2. Еще проще утеплить пространство вокруг водозаборной скважины аналогичным по сечению слоем соломы и сухих листьев. При естественном разложении этого материала будет выделяться определенное количество тепла. Однако такая смесь недолговечна и уже через пару лет слой утепления вокруг водозаборной скважины придется обновлять.

Особенности выбора оборудования

Для подъема воды из скважины глубиной более 10 м применяют погружные насосы. Они представляют собой цилиндрические многоступенчатые центробежные агрегаты. Чаще всего используются в системах с большим расходом воды. В пробуренной на песок малогабаритной скважине применяют поверхностные насосные станции. Для монтажа требуется дополнительное оборудование (фильтры, обратные клапаны, дополнительные трубопроводы и др.). В большинстве случаев эти устройства применяются на дачах при сезонном использовании водопровода.

Гидроаккумулятор выполняет роль накопительной емкости и поддерживает необходимое давление в системе.

Шаг 1 — подбираем оптимальный тип насоса

Для выбора скважинного агрегата необходимо знать несколько параметров:

  • диаметр;
  • производительность;
  • напор.

Поверхностные насосы устанавливаются на жестком основании вблизи устья скважины.

Размер корпуса насоса должен быть таким, чтобы мог свободно размещаться в обсадной трубе, не касаясь стенок. Чаще всего его диаметр превышает 100 мм. Поэтому будет лучше, если купить агрегат перед началом изготовления скважины. В противном случае ствол необходимо делать с запасом.

Основной характеристикой, по которой подбирается насос, является его рабочая точка. Она определяется путем построения кривых напора и производительности. Место их пересечения дает искомую величину. Можно график построить самостоятельно или сообщить требуемые параметры системы водоснабжения продавцу, и он предложит подходящий вариант.

Поверхностные насосы продаются в составе станций и выбираются по такому же принципу. Устанавливаются на жестком основании в непосредственной близости от устья скважины.

Шаг 2 — гидроаккумулятор для скважины

В частном доме применяют гидробак вертикального исполнения. От его объема зависит частота пуска насоса. Работой последнего управляет реле давления, которое настраивается на величину 3,5 кг/см². При снижении до 1-1,5 кг/см² пускается насос и заполняет гидроаккумулятор. При достижении нужно объема срабатывает реле и отключает агрегат. Затем цикл повторяется.

Шаг 3 — оголовок в конструкции скважины

Сборное устройство предназначено для герметизации устья скважины, крепления насоса и подсоединения подающей трубы. Изготавливается из пластика или металла. Различие состоит в величине выдерживаемой нагрузки. В первом случае она составляет 200 кг, а во втором — 500 кг. Герметичность достигается за счет обжима резинового уплотнительного кольца.

Схема устройства оголовка скважины.

Пошаговая инструкция по обустройству

Сначала необходимо определиться с местом, где будет располагаться скважина. Чтобы обустроить источник, следует соблюдать последовательность действий:

  1. Необходимо пробурить скважину.
  2. Приступить к монтажу кессона.
  3. Засыпать землей до краев котлован и утеплить люк.
  4. Сделать установку оборудования, которое предназначено для эффективной и бесперебойной подачи воды.

Чтобы отремонтировать конструкцию кессона своими руками, следует придерживаться последовательности операций:

  1. Проделать отверстие в дне резервуара. Оно должно располагаться на расстоянии 3 см от центра дна. Такое отверстие необходимо, чтобы установить гильзу.
  2. Патрубки, предназначенные для кабеля и водопроводных труб, необходимо вварить в стенки резервуара.
  3. Выкопать котлован таким образом.
  4. Обрезать колонну.
  5. В форме брусьев уложить опоры. Они предназначены для размещения кессона.
  6. Произвести стыковку гильзы резервуара с по схеме. Отрегулировать конструкцию, после чего ее приварить.
  7. Бруски следует убрать из-под камеры, поместить ее в скважину.
  8. Ввести кабель и трубы в ниппели.

Инструкция по обустройству.

Особенности выбора оборудования

К базовым элементам скважины относятся:

  • насос;
  • гидропневмоаккумулятор;
  • оголовок.

Насос является основным видом оборудования. Для скважины можно использовать как погружной, так и поверхностный тип. Первый вид насоса опускается на глубину скважины более 10 м, а второй — на глубину менее 10 м.

Шаг 1 — подбираем оптимальный тип насоса

Существует 2 типа насоса:

  • поверхностный;
  • погружной.

Первый тип предназначен для установки оборудования на поверхности. Размещаются такие насосы в камере. Монтаж и обслуживание кессонов несложны. Можно выделить 2 вида поверхностного насоса:

  • вихревой — необходим, чтобы поднять воду с малой глубины;
  • центробежный — способен откачивать воду с глубины до 10 м.

Такое оборудование продается чаще всего с укомплектованной автоматикой, которая управляет его включением и выключением.

Выбор типа насоса.

Погружные насосы предназначены для погружения в скважину. С их помощью можно добыть воду, которая находится на большой глубине. Такие кессоны комплектуются выключателями. Они страхуют устройство от поломок.

Дорогостоящие насосы оборудованы специальными фильтрами, которые позволяют перекачивать воду с твердыми примесями. Перед покупкой кессона нужно определиться с тем, какого диаметра он должен быть.

Шаг 2 — гидроаккумулятор для скважины

Устройство плавно регулирует давление воды в трубопроводной магистрали. Также оно предназначено для предотвращения гидроударов.

Если механизм присутствует в системе водоснабжения, то насосное оборудование не изнашивается в течение длительного времени.

Шаг 3 — оголовок в конструкции скважины

Оголовок является защитным устройством. Монтируется он на торцевой части скважинной трубы. Предназначено устройство для того, чтобы в устье скважины не попадали посторонние предметы и грязь.

Оголовок представляет собой опору, с помощью которой насосное оборудование устанавливается подвесным способом. Изготавливается он из металла или пластмассы. Пластиковый способен выдерживать до 200 кг нагрузки, а металлический — до 500 кг.

Оголовок в скважине.

Если необходимо оборудовать глубокую скважину, следует применять оголовок из металла.

Утепление

Если не сделать качественное утепление кессона для скважины и выходящих из него труб то может произойти замерзание воды, а вода при замерзании расширяется и в результате разрушит трубы. При обустройстве кессона скважины под воду пол как правило находится ниже уровня промерзания грунта это делается для того чтобы вода в скважине и в шланге не замерзала зимой. Водопровод от кессона к дому нужно укладывать в траншею глубиной ниже уровня промерзания грунта в данной местности точно так же делается обустройство скважины без кессона только необходимо будет сделать утепление скважины без кессона. Утеплить кессон для скважины от промерзания лучше всего полимерными, органическими и минеральными термо материалами которые не подвержены гниению.
Железный кессон для скважины обладают хорошей теплопроводностью поэтому его нужно обязательно утеплить. Так как метал подвержен коррозии то между утеплителем и металлической стеной должен быть вентиляционный зазор. Чтобы сделать такой зазор делается обвязка кессона металлической сеткой на которую и будет крепится утеплитель.
Кессоны для скважины из пластика обычно предусмотрительно оборудованы полочками для утеплителя. Если вы приобрели пластиковый кессон для скважины без специальных полочек то в таком случае его обматывают минеральными рулонными утеплителем который фиксируют проволокой.

Пластмассовый кессон для колодца необходимо утеплить

Кессон из бетонных колец имеет толщину колец около 15 см, а этого вполне достаточно чтобы при умеренном климате не делать теплоизоляцию. В холодных климатических условиях необходимо такой бетонный кессон для скважины утеплять снаружи. Крышки кессонов также сверху покрывают утеплителем и закрывают его гидроизоляцией, а потом каким-нибудь прочным материалом например листом фанеры или железа.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
