Кессон для скважины из железобетонных колец: технология изготовления и пошаговое руководство

Обслуживание и ремонт

Монтаж кессона – это одно, совсем другое дело – поддерживать его в хорошем состоянии для увеличения срока эксплуатации. Существует несколько советов и рекомендаций:

  • Время от времени проверять сооружение на предмет герметичности. Особенно если камера сделана из металла. Швы и сам материал могут подвергаться коррозии. Если это так, то устраняются проблемные участки.
  • Проверять качество верхней забетонированной крышки. Из-за влияния высоких температур она подвержена разрушению.
  • Проверять места вывода трубопровода и электроснабжения на герметичность.
  • Проверять место вывода обсадной трубы.

Самостоятельно сооружаем бетонный кессон

Кессон для скважины своими руками выполняется из армированных бетонных колец, надежно скрепленных между собой. Их диаметр вполне позволяет разместить все водозаборное оборудование, а также спуститься в котлован для его обслуживания.

Сооружение котлована. Уровень промерзания земли в каждом конкретном регионе различен. Этот показатель зависит от типа почвы и среднегодовых показателей температуры. Так, в Москве и области он варьируется в пределах 0,4-2 м, поэтому минимальная глубина котлована в этом регионе 2 м. Диаметр котлована – на 200-300 мм больше кессона.

Для предотвращения попадания осадков и грязи горловина кессона чуть приподнимается над уровнем земли (достаточно 12-15 см).

  • Для защиты от грунтовых вод на дне скважины предусматривается армированный бетонный пол. Если их попадание маловероятно, можно выстлать дно щебенкой или песком.
  • Чтобы грунт не осыпался внутрь котлована, его стенки изолируются плотной пленкой или геотекстилем.
  • Гидроизоляция кессона. Бетон – достаточно пористый материал. Чтобы предотвратить его разрушение и обезопасить кессон от попадания в него поверхностных грунтовых и талых вод, стенки такой камеры обрабатываются горячим асфальтовым или битумным раствором или специальной битумной мастикой.
  • Установка кессона. Армированные бетонные кольца размещаются на бетонной или песчаной подушке и укладываются друг на друга. Они опускаются на дно котлована вручную или с помощью грузоподъемных устройств. Положение бетонных колец при этом регулируется вручную. Места стыковки замазываются цементным раствором.
  • Конструкция утепляется вспененным полимером или пенопластом. Зазор между ним и почвой забрасывается землей и тщательно утрамбовывается.
  • В кольцах, расположенных в средней части камеры, проделываются отверстия для водопроводных труб и монтируются гильзы из металла. Все зазоры тщательно обрабатываются монтажной пеной или промазываются раствором.
  • Монтаж люка. На входное отверстие устанавливается деревянный короб, к которому крепится герметичная крышка, усиленная брусками.
  • Установка и подключение оборудования производится после завершения работ по установке.

Возведение кессона из кирпича

Возведение кирпичного приямка для скважины также начинается с подготовки котлована. Лучше, чтобы его ширина несколько превышала диаметр готового сооружения.


Возведение кирпичной кладки

Пошаговая инструкция возведения кессона из кирпича

Шаг 1. На дне подготавливают ленточный фундамент для кладки. Для этого вдоль стен котлована делают траншеи глубиной в 0,5 м, а шириной в 0,2 м. На дно засыпают песок слоем в 0,15 м и тщательно тромбуют. Сверху укладывают арматуру, засыпают щебень, можно использовать и кирпичные осколки. Бут заливают смесью песка и цемента.


Залить поверхность фундаментом

Шаг 2. После высыхания фундамента, на что уходит около недели, закрывают его гидроизоляцией.


Закрыть его гидроизоляцией

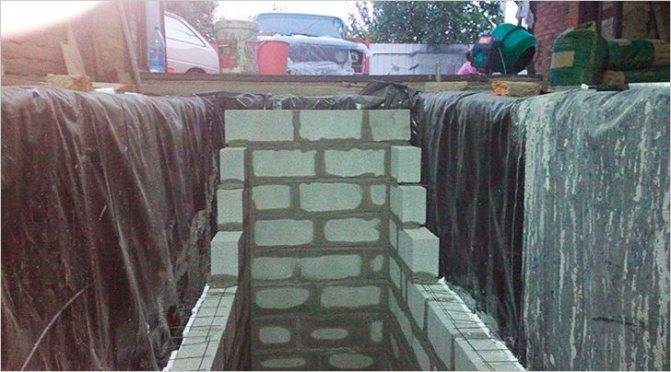

Шаг 3. Начиная от угла, возводят кирпичные стены. Кладку делают толщиной в 0,5 кирпича. На качестве готового сооружения не отразиться и новизна материала, поэтому можно испольовать старые кирпичи. Периодически проверяют возводимые стены отвесом и уровнем. Перекосы можно проверить и замерами диагоналей получающегося колодца. Не забывают про гильзы для водопровода и кабелей.


Начиная от угла, возвести кирпичные стены.

Шаг 4. После того, как кладка высохла, ее покрывают известью, грунтовкой и гидроизоляцией.


Покрыть известью

Шаг 5. Обустраивают дно приямка. Оно может быть изготовлено в виде щебневой засыпки, которую тщательно тромбуют. Более герметичный вариант – бетонная монолитная плита толщиной в 0,15 м. Для ее сооружения сначала в 5 см он дна укладывают пояс из арматуры, который после заливают бетоном.


Обустроить дно приямка

Шаг 6. Формируют перекрытие.


Сформировать перекрытие


Оборудование в кирпичном кессоне

Крышу кирпичного кессона заливают из бетона.

  1. На кирпичные стены укладывают доски, металлические уголки. Уже на этом этапе предусматривают места установки люка, прохождения вентиляции и канала для поливочной трубы.
  2. Получившийся настил закрывают пленкой и листом металла. Без последнего можно обойтись, если доски уложены вплотную.
  3. На высоте в 5 см укладывают арматурную сетку.
  4. Заливают бетоном.


Изготовление перекрытия кирпичного кессона

После высыхания перекрытия изготавливают горловину. Ее можно выложить из кирпича.

На окончательном этапе заводят все коммуникации, проводят обратную засыпку, устанавливают лестницу и все оборудование. Водоисточник готов к эксплуатации.

Гидроизоляция сборных бетонных колодцев

Основным врагом питьевого колодца является верховодка, подтекающая сквозь стыки бетонных колец. Вместе с ней в колодезную воду проникают глинистые частицы и песок, а если рядом находится скотный двор, сельскохозяйственные угодья, автомойка и пр., то еще и вредные для здоровья вещества. По вине протечек из септика тоже могут пострадать люди, так как канализационные стоки, попадающие в грунт, способны заразить произрастающие поблизости фруктовые деревья и кустарники, овощи и зелень.

Способ защиты существует лишь один – это устройство качественной гидроизоляции, сочетающей:

  • герметизацию межкольцевых стыков и возможных вводов/выводов водопроводных труб;
  • защиту бетонных стенок.

Современные материалы и технологии позволяют герметизировать стыки колодезных колец проще и надежнее, чем это делали мастера в конце прошлого столетия. Сегодня найдется мало желающих укладывать в швы обработанный жидким стеклом либо битумом джут, пеньковую или льняную веревку, а после – замазывать стыки цементом или битумом. Во-первых, это неудобно, а во-вторых, – недолговечно. Рано или поздно произойдет разгерметизация, и появятся протечки, которые придется заново ликвидировать.

При монтаже бетонных колец все чаще начинают пользоваться специальными уплотнительными лентами, изготовленными из резины. Они обеспечивают герметичность стыков даже при небольшом смещении колец по горизонтали. Если материал по каким-то причинам приобрести не удается, покупают всю ту же «дедовскую» веревку из джута, пеньки или льна, но обрабатывают ее более современными составами. К примеру – фиброрезиной, имеющей массу положительных характеристик, а именно:

  • высокую адгезию;
  • быструю полимеризацию на открытом воздухе;
  • полноценный гидроизолирующий эффект.

Кроме того, фиброрезина армируется стекловолокном, что в значительной степени повышает долговечность материала и надежность стыка между бетонными кольцами. Но качество гидроизоляции швов обеспечивается не только за счет слоя уплотнителя. Далее накладывается целый «пирог», состоящий из:

  1. морозостойкого гидроизолирующего состава на цементной основе типа «Аквабарьер» или плиточного клея, предназначенного для наружных работ;
  2. повторного слоя фиброрезины;
  3. армирующей стеклосетки.

Далее повторяются – п.1, п.2, п.1. Нанесение каждого последующего слоя производится после высыхания предыдущего. До начала выполнения работ стыки колодезных колец очищают от грязи, пыли и цементной пленки, образующейся на поверхности бетона.

Гидроизоляцию мест ввода/вывода труб в колодец, если таковые имеются, выполняют методом механического обжима. Для герметизации зазоров используется та же фиброрезина и уплотнительные прокладки.

Кессоны из пластика

Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.

К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.

Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.

Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:

  • электрический насос для подъема воды из скважины;
  • система фильтрации и очистки воды от взвешенных частиц;
  • электроуправляемые клапаны;
  • накопительный бак для воды;
  • приборы, измеряющие температуру и давление воды;
  • схема управления насосом и очистными устройствами.

Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.

В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.

Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.

Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.

Кессон для скважины из бетонных колец своими руками

Кессон из колец бетона можно изготовить самостоятельно в домашних условиях. Проще всего сделать его заглубленным колодцем. Перед проведением работ следует посетить консультацию специалиста, схема работ, где будет полностью обозначена. Можно посетить специальную организацию, а можно узнать необходимую информацию у знающего человека.

Далее следует запастись необходимыми материалами и оборудованием:

  • колонкой с перфоратором;
  • грузоподъемной техникой;
  • горелкой;
  • шпателями;
  • лопатами;
  • болгарками;
  • валиками;
  • рулетками;
  • досками;
  • ножами.

На поверхности земли, где будет проводиться копка, делают специальные метки.

Бетонные звенья заказывают заранее, чтобы не останавливать работы, дожидаясь их поступления. Заказывать следует столько элементов, какой глубины планируется кессон. Кстати, они имеют разный диаметр и высоту, поэтому выбирать при заказе следует те модели, которые подходят для выбранной конструкции.

В противном случае будет трудно обеспечить герметичность готового сооружения, что негативно отразится на работе установленного оборудования. В первую очередь это касается весенних грунтовых вод, а также низких температур.

Земляные работы

Копка котлована должна проводиться в сезон, когда подземные воды находятся на самом низком уровне. Поэтому не рекомендуется приступать к указанным работам в период весеннего паводка и осенних дождей. Большой опыт мастеров такого монтажа подсказывает о проведении данных работ в ясную погоду, когда грунт плотный и сухой.

В некоторых случаях бетонные сооружения лишаются герметичности, поэтому монтировать кессон нужно на участках с пониженным количеством подземной жидкости. Это увеличит срок эксплуатации конструкции и уменьшит количество проблем.

Копка котлована может проводиться с задействованием экскаватора, а может осуществляться вручную. В первом случае работа будет выполнена быстро, а во втором – дешево! При копке необходимо учитывать гидроизоляционные работы, требующие дополнительного пространства. Поэтому размер выкопанного сооружения должен быть больше диаметра колодца на 2 м.

Весь ненужный грунт следует поднимать на поверхность, чтобы не загружать пространство будущего кессона.

Благодаря такой глубине насосному оборудованию не страшно промерзание и в полученном пространстве человек может встать в полный рост. Вручную лопатами необходимо выровнять днище внутри колодца, чтобы ровно уложить бетонные элементы.

Копка ямы и обустройство приямка для кессона из бетонных колец:

Гидроизоляция

Грамотно выполненная гидроизоляция – залог долгой и бесперебойной службы указанной конструкции. Герметизацию швов можно проводить перечисленными составами:

  1. Мастика.
  2. «Гидропломбы».
  3. «Гидростоп».

Описанные составы подходят для обмазывания колец для достижения герметичности. Гидроизоляционными составами обрабатывают внутренние стены кессона, так как добраться до наружных сторон трудоемко. В тоже время обмазку на нижней плите перекрытия всегда продавливает вода, поэтому полностью от нее защититься в бетонном кессоне невозможно.

Место контакта обсадной трубы и бетонного кольца также не герметично, так как обмазка не сможет долго держаться между двумя неоднородными по составу материалами.

Щели между установленными кольцами в готовом сооружении можно промазать бетонной смесью, состоящей из песка и цемента. Готовую бетонную смесь наносят в щели между установленными конструкциями и ждут высыхания.

Монтаж

После копки котлована приступают к монтажу бетонных колец, установленных друг на друга при помощи грузоподъемной техники. Алгоритм проводимых манипуляций следующий:

  1. Опускают бетонные кольца на подготовленное основание, в качестве которого может служить мощная плита перекрытия.
  2. Стыки, которые могут образоваться между кольцами замазывают цементно-бетонным составом.
  3. Промазывают мастикой днище и внутренние поверхности стен кессона.
  4. Верхнее бетонное звено ставят выше уровня почвы на 15 см, предотвращая тем самым проникновение внутрь вод при половодье.
  5. Устанавливают опалубку из металлической арматуры для надежности конструкции.
  6. Внутрь кессона опускают насос и сопутствующее оборудование для обеспечения водоснабжения.
  7. Сверху кладут крышку колодца, чтобы внутрь не попала почва либо не пролезли животные.

Процесс монтажа бетонных колец для обустройства скважины:

Из бетонных колец смастерить кессон под силу каждому, важно лишь соблюдать все правила монтажа и обязательно проводить гидроизоляционные работы. Первый год службы рекомендуется чаще заглядывать в такое сооружение для проверки его герметичности

Виды и их типоразмеры

Основное требование к выбору материала – герметичность. Есть несколько вариантов, позволяющие обеспечить это:

  1. Стальной. Может быть квадратным, прямоугольным и цилиндрическим. Обязательно конструкция утепляется и защищается от коррозии.
  2. Бетонный самодельный. Есть два варианта: установка колец или заливка железобетонного сооружения по опалубке. Бетон также нуждается в утеплении и гидроизоляции.
  3. Выложенный из кирпича. Низкая теплопроводность материала требует обязательного утепления, особенно если кладка выполняется в один кирпич. Также обязательно проводятся меры по гидроизоляции.
  4. Пластиковый. Это готовые емкости, производимые в заводских условиях. Обладают малым весом. При этом отличаются высокой жесткостью. Они абсолютно герметичны. Если выполнить хорошее утепление, пластиковые емкости можно не заглублять в грунт.

Размеры

Под каждую скважину габариты камеры подбираются индивидуально. Определяется он исходя из количества установленного оборудования. Размеры на разные типы емкостей:

  • Металлические. Если речь идет о заводских моделях, то размер от 1 м3 до 4000 × 3000 × 5000 мм.
  • Пластиковые. В зависимости от фирмы производителя размеры колеблются от 900 × 2000 мм и до 2000 × 2300 мм.
  • Бетонные кольца. Стандартная высота 900 мм. Диаметр начинается от 700 мм до 2500 мм (внутренний).

Если речь идет о возведении самодельных сооружений, например, из кирпича или железобетона, то можно ориентироваться на стандартные размеры камеры:

  • Ширина от 1000 мм.
  • Высота 2000 мм.

Виды самодельных кессонов

Кессон для скважины из кирпича

Мастер может сделать специальную камеру для размещения в ней насосного оборудования, автоматики, гидроаккумулятора из таких материалов:

Железобетонные кольца. Этот вариант хорош лишь тем, что при высоком УГВ и сильной пучинистости грунта камера не сдвинется с места из-за своей массы

Но здесь важно учесть, что места стыков колец часто имеют свищи. Кессон будет периодически подтапливаться. Монтаж такой защитной камеры потребует серьезных затрат: доставка ЖБ элементов, аренда спецтехники для их установки.
Монолитная бетонная заливка

Считается более прочной, чем конструкция из колец. К тому же работы хоть и трудоёмкие, но под силу даже одному мастеру. При правильном армировании итоговый бетонный кессон будет прочным, герметичным, долговечным. Чаще такую камеру делают квадратной из-за особенностей установки опалубки. Так же как и под ЖБ кольца, под бетон необходимо прочное основание.
Металл. Подобную камеру монтируют все реже, поскольку сталь склонна к коррозии, а значит, к разрушению со временем. Чтобы этого избежать, при устройстве металлического кессона придется дополнительно обрабатывать материал специальными красками. К тому же качество сварных швов не всегда идеально, что приводит к образованию свищей и дальнейшему подтоплению камеры

Монтаж такой защитной камеры потребует серьезных затрат: доставка ЖБ элементов, аренда спецтехники для их установки.
Монолитная бетонная заливка. Считается более прочной, чем конструкция из колец. К тому же работы хоть и трудоёмкие, но под силу даже одному мастеру. При правильном армировании итоговый бетонный кессон будет прочным, герметичным, долговечным. Чаще такую камеру делают квадратной из-за особенностей установки опалубки. Так же как и под ЖБ кольца, под бетон необходимо прочное основание.
Металл. Подобную камеру монтируют все реже, поскольку сталь склонна к коррозии, а значит, к разрушению со временем. Чтобы этого избежать, при устройстве металлического кессона придется дополнительно обрабатывать материал специальными красками. К тому же качество сварных швов не всегда идеально, что приводит к образованию свищей и дальнейшему подтоплению камеры.

Кирпич. Оптимальный вариант кессона, если мастер хочет самостоятельно выполнить монтаж камеры. Особенно актуален такой её вид, если на участке имеются остатки блоков от построенного коттеджа. Кирпичный кессон отличается прочностью и надежностью. Главное — обработать его наружные стенки битумной мастикой для полной герметизации.
Полимер. Здесь можно использовать большую бочку, либо купить пластиковый кессон с ребрами жесткости. Работать с полимерными резервуарами легче, чем с иными. К тому же служат пластиковые кессоны от 50 и более лет.

Как залить бетонные стены

Чтобы стена из бетона получилась ровная, ее нужно залить в течение 1 дня. Это позволит избежать образования горизонтальных стыковочных швов, которые снижают прочность и герметичность конструкции.

Требуемый объем раствора и количество ингредиентов для его приготовления необходимо рассчитать заранее. Заливку лучше производить в сухую погоду, начиная работу пораньше утром. Раствор заливается постепенно. Слои трамбуются. Пузырьки воздуха лучше выгонять вибратором или арматурным прутом.

По окончании работ нужно возвести навес. Он защитит конструкцию от осадков и/или попадания прямых солнечных лучей. От жары бетон при застывании может растрескаться, поэтому его необходимо периодически увлажнять. Для полного застывания бетона требуется от 7 до 10 суток в зависимости от погодных условий.

Предназначение кессона

Типовая схема обустройства скважины Установленная система водоснабжения в дом будет работать отлично, если во время ее сооружения тщательно продумать все узлы и учесть все факторы. Особое значение при сооружении водоснабжения имеют климатические условия, в которых вы проживаете. При минусовой температуре вода превращается в лед. В самой скважине замерзание воды не происходит, но технические средства обычно устанавливаются сверху. Как только температура воздуха упадет ниже нуля, жидкость в насосе замерзнет и оборудование выйдет из строя. Кроме поломки насоса может произойти разрыв труб, что значит полную остановку работы всей системы.

Конструкция простая — большого объема теплая емкость с люком, где установлено обслуживающее оборудование системы подачи воды в дом. В кессон устанавливают запорную арматуру, насос, автоматику управления, манометры. Нет нужды устанавливать кессон только тогда, когда дом и скважина находятся близко друг к другу.

Как устроен кессон для скважины?

Кессон – это простое сооружение, которое представляет собой герметичный резервуар, заглубленный в землю. Главная цель обустройства такой конструкции – защита оборудования и водоисточника от подтопления и отрицательных температур. Внутри емкости размещаются:

  • оголовок скважины;
  • гидроаккумулятор;
  • система управления работой насоса (распределительный электрощит, стабилизатор напряжения и т.д.);
  • трубопроводы, кабели, запорная арматура;
  • лестница для того, чтобы человек, обслуживающий систему водоснабжения, спускался для ревизии или устранения поломки к оголовку и оборудованию.


Устройство кессона для скважины Сверху резервуар закрывается герметично люком, который не пропускает талые и дождевые воды внутрь. В боковых стенках предусмотрены отверстия для введения кабеля и выведения водоподающей трубы.

Сечение бывает круглым, квадратным или прямоугольным. Высота кессона составляет порядка 2 м, а ширина – 1 – 1,5 м. Такие габариты позволят заглубиться от уровня промерзания грунта и позволят производить техобслуживание скважины и сопутствующих элементов. Для обустройства кессона могут быть применены различные материалы.

Конструкция

Оборудование устья скважины состоит из пяти главных элементов:

  • Дно. При наличии опасности затопления вод его изготавливают из бетона, так обеспечивается герметизация емкости. Если влаги нет, дно можно засыпать щебенкой вместо бетона.
  • Железобетонные кольца. Для монтажа насосного оборудования нужно как минимум 1,5 м диаметра и 1,8 м высоты.
  • Перекрытие. Чтобы атмосферные осадки не вредили конструкции, наверх кладут бетонную плиту с заранее проделанным отверстием под люк.
  • Гидроизоляционные материалы. Кессон из бетонных колец плохо переносит влагу, а мелкие зазоры способствуют затоплению емкости. Изоляция необходима в любом случае.
  • Доборные элементы. Применяются для поднятия люка над уровнем земли во избежание затопления при стихийных бедствиях.

Подготовка

Чтобы справиться с задачей по обустройству кирпичного приямка, необходимо предварительно спланировать и провести подготовительные работы. Приготовление по созданию кессона включает:

  1. Выбор места расположения.
  2. Расчет размера, с учетом количества оборудования и габаритов расширительного бака.
  3. Определение уровня залегания подземных вод.
  4. Разметку границ, которая осуществляется с помощью натянутого шнура и колышек.
  5. Подготовку рамки с люком, изготовленной из дерева или металла.
  6. Копание котлована нужной глубины вокруг водозаборной скважины.
  7. Рытье траншеи для прокладки электрического кабеля и водопроводных труб.
  8. Бетонирование дна ямы или создание ленточного фундамента.

Конструкция из бетона

Бетонные кольца для кессонов – хорошо отработанные промышленностью изделия. Достоинства и недостатки железобетона представлены в таблице с альтернативными изделиями.

ХарактеристикаБетонМеталлПолимер
Прочность, жёсткостьВысокая (для армированных изделий)Средняя, необходимо усиление в виде гофры или бандажных силовых колецСлабая, требует применения дополнительных рёбер жёсткости
Герметичность конструкцииНизкая, труднообеспечиваемаВысокая при дополнительных мерах защиты против коррозииВысокая
МассаНаиболее высокая, по сравнению с другими видами. Предотвращает всплытие от грунтовых водСредняя (при тонкостенной конструкции с рёбрами). Препятствует всплытиюНизкая, перенос возможен двумя людьми. Требуется утяжелять конструкцию или дополнительно крепить к основанию
МонтажНеобходим котлован шириной до двух размеров кольца. Подъём возможен только грузоподъёмным оборудованиемРазмер котлована шире на 20~50 см на сторону.

Возможна установка без механических средств

Отступ от стенки кессона 20~50 см.

Монтируется двумя-тремя мастерами без дополнительного грузоподъёмного оборудования

Срок эксплуатацииСвыше 50 лет и болееДо 10 лет, зависит от антикоррозионных мероприятий20~30 лет и более, – определяется качеством пластика
Возможность изготовления своими рукамиДа, в основном для прямоугольных сеченийВыполнима, при наличии квалифицированной сваркиСложно осуществить в силу обеспечения прочности и герметичности соединяемых смежных стенок
СтоимостьСамая низкая, – недорогой исходный материал, использование собственных силВысокая из-за материалаВысокая, изготовление только промышленным способом

Анализ и сравнение показателей показывает, – бетонный кессон целесообразно применять:

  • при низком уровне грунтовых вод;
  • проведении предварительных дренажных мероприятий;
  • возможности использовать грузоподъёмную технику;
  • использование собственных сил на изготовление и установку бетонных деталей.

Возведение кессона из кирпича

Возведение кирпичного приямка для скважины также начинается с подготовки котлована. Лучше, чтобы его ширина несколько превышала диаметр готового сооружения.


Возведение кирпичной кладки

Пошаговая инструкция возведения кессона из кирпича

Шаг 1. На дне подготавливают ленточный фундамент для кладки. Для этого вдоль стен котлована делают траншеи глубиной в 0,5 м, а шириной в 0,2 м. На дно засыпают песок слоем в 0,15 м и тщательно тромбуют. Сверху укладывают арматуру, засыпают щебень, можно использовать и кирпичные осколки. Бут заливают смесью песка и цемента.


Залить поверхность фундаментом

Шаг 2. После высыхания фундамента, на что уходит около недели, закрывают его гидроизоляцией.


Закрыть его гидроизоляцией

Шаг 3. Начиная от угла, возводят кирпичные стены. Кладку делают толщиной в 0,5 кирпича. На качестве готового сооружения не отразиться и новизна материала, поэтому можно испольовать старые кирпичи. Периодически проверяют возводимые стены отвесом и уровнем. Перекосы можно проверить и замерами диагоналей получающегося колодца. Не забывают про гильзы для водопровода и кабелей.


Начиная от угла, возвести кирпичные стены.

Шаг 4. После того, как кладка высохла, ее покрывают известью, грунтовкой и гидроизоляцией.


Покрыть известью

Шаг 5. Обустраивают дно приямка. Оно может быть изготовлено в виде щебневой засыпки, которую тщательно тромбуют. Более герметичный вариант – бетонная монолитная плита толщиной в 0,15 м. Для ее сооружения сначала в 5 см он дна укладывают пояс из арматуры, который после заливают бетоном.


Обустроить дно приямка

Шаг 6. Формируют перекрытие.


Сформировать перекрытие


Оборудование в кирпичном кессоне

Крышу кирпичного кессона заливают из бетона.

  1. На кирпичные стены укладывают доски, металлические уголки. Уже на этом этапе предусматривают места установки люка, прохождения вентиляции и канала для поливочной трубы.
  2. Получившийся настил закрывают пленкой и листом металла. Без последнего можно обойтись, если доски уложены вплотную.
  3. На высоте в 5 см укладывают арматурную сетку.
  4. Заливают бетоном.


Изготовление перекрытия кирпичного кессона

После высыхания перекрытия изготавливают горловину. Ее можно выложить из кирпича.

На окончательном этапе заводят все коммуникации, проводят обратную засыпку, устанавливают лестницу и все оборудование. Водоисточник готов к эксплуатации.

Что такое скважинный кессон и зачем он нужен?

Кессон – это емкость, надежно защищенная от проникновения внутрь воды. Изначально они использовались исключительно для подводных работ, впоследствии для них нашлись и другие области применения.

В частности, герметичные камеры стали устанавливать на оголовок скважины. Стандартный кессон имеет очень простую конструкцию. Это емкость, закрывающаяся сверху люком.

Кессон для скважины – это герметичная емкость, которая защищает оголовок от воздействия низких температур и проникновения грунтовых вод

Через него внутрь камеры спускается человек для проведения обслуживающих и ремонтных работ. В донной части устройства располагается ввод обсадной трубы, в боковых стенках – входы для кабеля и водопроводных труб.

Крышка, а в некоторых случаях и стенки кессона, утепляются. Чаще всего для этой цели используется пенопласт или вспененный полимер. Камера классической конструкции выполняется в виде цилиндра высотой порядка 2 м и диаметром как минимум 1 м.

Такие размеры выбраны не случайно. Высота емкости обусловлена необходимостью защиты установленного внутри нее оборудования от воздействия низкой температуры. Участок врезки водопровода и оголовок скважины должны быть размещены ниже уровня промерзания почвы.

Чаще всего это глубина порядка 1-2 м. Именно этой величиной и определяется глубина размещения дна камеры и, соответственно, ее высота.

Диаметр емкости тоже выбран не случайно. Он должен быть достаточным для установки необходимого оборудования и размещения внутри человека, который спустится для проведения обслуживания или ремонта скважины.

При выборе кессона нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а чересчур большая обойдется излишне дорого. Ведь герметичные камеры относятся к достаточно дорогому оборудованию.

Размер кессон должен точно соответствовать количеству оборудования, которое будет в нем размещено. Кроме того, в нем должен свободно помещаться спустившийся для обслуживания приборов человек

Заглубленная в грунт герметичная емкость выполняет две основные функции:

  • Защита оборудования от низких температур. Зимой подающаяся из скважины вода подвергается воздействию отрицательных температур. В таких условиях она может замерзнуть и испортить, а то и разорвать трубопровод.
  • Защита от грунтовых вод. Кессон предотвращает попадание почвенных вод в оголовок скважины, чем продляет срок эксплуатации оборудования.

Кроме того, кессон – удобное место для размещения всей необходимого для эксплуатации скважины оборудования.

Здесь обычно устанавливают насосную станцию, различные системы очистки воды, скважинный адаптер, запорную арматуру с электрическим или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водопроводом.

Влагонепроницаемая камера надежно защищает все это оборудование от несанкционированного доступа, от порчи грызунами и насекомыми.

Камеры из материалов с высокой теплоотдачей приходится дополнительно утеплять. Для этих целей подходят только не гигроскопичные виды утеплителей

Что это такое?

Монтаж водозаборного оборудования проводится в той части почва, которая подвергается воздействию отрицательных температур, что приведет к поломке или разрушению насосной станции. Первоначально кессон использовался при проведении работ под водой — он герметичный и не пропускает воду. Конструкция приобрела и новую функцию — защита оголовка скважины он внешнего воздействия. Сооружение имеет простое строение — утепленная емкость, оборудованная надежным люком. Это устройство должно обеспечить пользователю легкий доступ к водозаборному оборудованию с целью проведения обслуживающих мероприятий или ремонтных работ.

Требования к защитному элементу:

  • Герметичность. Предотвращает попадание влаги.
  • Теплоизоляция. Крышка утепляется, так как это самый доступный путь для попадания мороза.
  • Прочная и жесткая конструкция. Сооружение противостоит механическому воздействию почвы.
  • Наличие входов для ввода и вывода воды и электрической проводки, в некоторых типах присутствуют вентиляционные отверстия.
  • Рациональные габариты. Внутри должно легко разместиться все оборудование с возможностью его обслуживания.
  • Оснащение лестницей или ступенями. Для доступа к скважине.
  • Ширина котлована для будущей конструкции должна превышать внешние размеры кессона. В пустоту помещают теплоизоляционные материалы.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
