Схема подключения насосной станции к скважине: Инструкция +Фото и Видео

Схема подключения насосной станции к колодцу на даче

Насосную станцию можно разместить внутри колодца, если там предусмотрено для этого место, кроме этого, для нее часто отводят подсобные помещения в самом доме или же в комнате

Обратите внимание на глубину, на которой будет находиться трубопровод. Трубу требуется не только утеплить, но и разместить ниже глубины промерзания почвы, чтобы в холодное время года вода в ней не замерзала

Для того чтобы система работала правильно, нужно выбрать не только тип насоса, но и глубину, на котором он будет работать. Чем глубже источник воды и дальше находится от строения, тем мощнее должен быть сам насос.  На конце трубы должен стоять фильтр, он находится между трубой и насосом, защищает последний от попадания в механизм мусора.

На устройствах обычно пишут, на какую глубину они рассчитаны, однако стоит брать более мощный, так как расчет ведется только от дна скважины до ее поверхности, не учитывая расстояние до строения. Высчитать несложно: 1 метр вертикального расположения трубы – это 10 метров ее горизонтального расположения, так как в этой плоскости подавать воду легче.

В зависимости от типа и мощности насоса напор может быть более сильным или слабым. Его тоже можно рассчитать. В среднем насос обеспечивает 1,5 атмосферы, однако это недостаточное давление для нормальной работы той же стиральной машины или гидромассажа, водонагреватель может требовать температуру выше.

Для того чтобы контролировать давление, аппаратура оснащается барометром. В зависимости от параметра давления рассчитывается и размер аккумулирующего бака. Важную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен подавать насос. Рассчитывать нужно, исходя из пикового потребления воды, то есть когда все краны в доме открыты или работает несколько электроприборов потребителей. Для того чтобы высчитать, какая насосная станция для дачи в колодец подойдет, необходимую узнать производительность. Для этого нужно сложить количество точек подачи воды.

С точки зрения электропитания удобнее использовать те системы, которые питаются от сети 22 Вольт. Некоторые станции эксплуатируются фазы 380 V, однако такие двигатели удобны не всегда, потому что трехфазное подключение доступно далеко не в каждом доме. Мощность бытовой станции может разниться, в среднем это 500-2000 Вт. Исходя из этого параметра выбирают УЗО и иные приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегрелась, многие производители устанавливают автоматику, которая будет отключать насосы в случае аварийной нагрузки. Защита срабатывает и в том случае, если в источнике нет воды, когда происходят скачки напряжения.

Как рассчитать объем гидроаккумулятора?

От размера бака зависит то, насколько часто будет включаться мотор насоса. Чем он больше, тем реже установка работает, что позволяет сэкономить на электричестве, повысить ресурс системы. Слишком большой гидроаккумулятор занимает много места, поэтому обычно используют средний по габаритам. Он вмещает 24 литра. Этого хватит на небольшой дом, в котором проживает семья из трех человек.

Прицеп работы расширительного бака гидроаккумулятора

Если в доме проживает до 5 человек, то бак лучше установить на 50 литров, соответственно, если более 6, он должен быть не менее 100 литров. Стоит заметить, что стандартные баки многих станций вмещают 2 литра, такой гидробак может справиться только с гидроударами и поддержанием нужного напора, лучше не экономить и сразу же заменить его на большой. Именно количество пользователей воды в доме будет определять, какую насосную станцию выбрать для дачи.

Очистка воды

Не стоит забывать о том, что вода из скважины, даже если и пригодна для питья, может иметь примеси, например, песка, в нее могут попадать мелкие камни, разнообразный мусор, от которого можно избавиться, применяя специальную систему для очистки воды. Чаще всего применяются фильтры. Они ставятся снаружи для того, чтобы их было удобно менять. Они могут иметь разную фракцию и очищать воду в разной степени. На выходе используются фильтры глубокой тонкой очистки.

Модели

  • Джилекс.
  • Вихрь.
  • Ergus.
  • Зубр.
  • Gardena.
  • Wilo SE.
  • Karcher.
  • Pedrollo.
  • Grundfos.
  • Wilo.
  • Тополь.
  • Unipump.
  • Aquario.
  • Водолей.
  • Biral.
  • SFA.
  • Vortex.
  • Waterstry.
  • Zota.
  • Belamos.
  • Pedrollo.

Перед тем как выбрать насосную станцию для дачи с колодцем, не будет лишним узнать, как обстоят дела с обслуживанием продукции выбранного производителя, есть ли ближайшие дилеры, которые могут предоставить запчасти.

Устройство насоса для скважины на воду в частном доме

Чтобы выкачивать воду из глубины в коттедже, потребуется смонтировать насос. Лучше всего отдать предпочтение погружным типам. Такой выбор обусловлен количеством потребляемой воды и глубиной кессона.

Сам процесс установки начинается с опускание оборудования на глубину. Вместе с ним опускают кабель, который питает двигатель, и трубу для подачи воды. Выполняется обвязка всех элементов.

Особенности монтажа насоса:

  1. Первая порция жидкости из скважины не отличается чистотой, поэтому потребуется выполнить прокачку. Но для этого применяют другой насос, который не используется для постоянной работы системы.
  2. Насос должен находиться в воде. От дна до механизма должно пролегать не меньше 3 м.
  3. Крепежный трос должен быть выполнен из нержавеющей стали.

Когда установка окончена, потребуется провести трубопровод и облагородить скважину. С этой целью выполняют оголовок. Но он выполняет не только эстетическую функцию, но и защитную.

Как осуществляется процесс сборки

Процесс сборки.

При установке блочной насосной станции процесс сборки заключается в подсоединении всасывающего и напорного трубопроводов. К трубе, опускаемой в скважину, подсоединяют фильтр с обратным клапаном, ее выводят из ствола через скважинный адаптер или через оголовок.

Всасывающая магистраль должна быть герметична, иначе через неплотности в гидравлическую сеть будет попадать воздух, что приведет к срыву насоса. На напорном трубопроводе устанавливается запорная или запорно-регулирующая арматура.

Сборка станции из отдельных элементов начинается с обвязки мембранного бака. В первую очередь устанавливается штуцер с 5 отводами. Он подключается непосредственно к гидроаккумулятору. Затем устанавливают предварительно настроенное реле давления, манометр и вход водопровода. Свободный отвод служит для подключения напорной трубы насоса. Специалисты рекомендуют устанавливать в скважинах глубже 10 м погружные агрегаты. Применение этих помп решает проблемы, связанные с оборудованием всасывающего трубопровода, установкой эжектора с дополнительными трубами и т. д.

Чаще всего вывод из скважины осуществляют через оголовок. Напорный трубопровод прокладывают к дому в траншее ниже уровня промерзания грунта.

Когда закончена сборка гидравлической части, приступают к монтажу электрических соединений. Провода от сети подключают к входным клеммам реле давления, а выход соединяют с пусковым блоком насоса. Будет правильно осуществлять подачу электропитания через отдельный автоматический выключатель.

Обязательно проводят пробный пуск и проверку герметичности соединений. Первое заполнение гидробака делают постепенно, чтобы не повредить мембрану.

Как пользоваться?

При эксплуатации аппарата следует помнить основные правила:

  1. Установку своими руками следует производить в сухом и желательно, отапливаемом помещении.
  2. Обязательно защитить прибор от попадания на него воды. Если он расположен не в помещении, нужно соорудить крышу.
  3. Насос необходимо прочно закрепить, поскольку при работе он может смещаться.
  4. Регулярно проводить осмотр всех соединений и труб на наличие протечек.
  5. Проверять износ фильтра, при наличии повреждений заменить.
  6. Проверять наличие воды в помпе, своевременно доливать, не допустив ее опустошения.

Маленький вес, низкая цена, хорошая мощность и возможность установки своими руками отличают этот вид насосов от прочих. Главное не забывать, что глубина с которой они могут поднимать воду, ограничивается отметкой в девять или десять метров, и не допускать попадания в конструкцию мелких абразивных частиц. И тогда насос прослужит вам долгое время. В других наших статьях вы можете ознакомится с пластиковым унитазом для дачи и почему протекает унитаз.

Схема для погружного скважинного насоса

Чтобы подключить насос к скважине на даче, сначала выбирают водозабор: открытый природный водоем, колодец или бурят водяную скважину. При этом учитывают глубину нахождения горизонтальной жидкости. До 8 м – гидроагрегат закрепляют поверхностно, глубже – опускают в пробуренное отверстие. С учетом глубины погружения, размера диаметра бурки применяют аппарат цилиндрической формы меньшего диаметра.

Подключение погружного насоса своими руками состоит из 3 этапов:

  1. Выбор по техническим характеристикам модели помпы.
  2. Прикрепление троса с электрокабелем автоматики, подъемной трубой.
  3. Закрепление оголовка на корпусе гидроаппарата.

<spanmgslider srcs=»https://vodatyt.ru/wp-content/uploads/2019/07/shema-1-1024×838.jpg,https://vodatyt.ru/wp-content/uploads/2019/07/shema-2.jpg,https://vodatyt.ru/wp-content/uploads/2019/07/shema-3.jpg»>

Предпочтение отдают винтовым, центробежным конструкциям, их преимущества:

  • дешевизна, стойкость к напору;
  • присоединение дополнительных помп;
  • синхронная работа с автоматикой;
  • производительность – высокий КПД с нужным напором.

Глубинный насос для скважины производитель сопровождает таблицей, графиками, которые показывают соотношение напора и литража жидкости на выходе. Если она поднимается с глубины 80 м, согласно таблице, водопроводная сеть получает 30 л. При закачке учитывается прохождение воды по горизонтальному шлейфу: 5 м горизонта соответствуют 1 м высоты напора.

Инструкция для подключения водяного скважинного

Для погружения водяного аппарата и удержания в скважине применяется стальной трос, который пропускают через 2 верхних отверстия оголовка корпуса. Закрепляют пластиковыми хомутами параллельно электрическому кабелю, водоподъемной полипропиленовой трубе. Труба соединяется внизу разборной латунной, пластмассовой муфтой.

Схема для поверхностного скважинного насоса

Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.

Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:

  • в нескольких метрах, ближе к водозабору;
  • как можно дальше от населенного пункта;
  • в закрытом помещении, с вытяжной вентиляцией;
  • на прочном фундаменте.

При подключении поверхностного водного агрегата задействуют:

  • штуцер для соединений;
  • рукав, шланг для водозабора;
  • трубу вхождения в накопительный бак;
  • набор поливных шлангов;
  • фитинги, крепеж, хомуты.

Подключение помпы к пульту управления

  • гидроаккумулятор;
  • манометр;
  • блокиратор сухого хода;
  • пускозащитное реле.

Гидроаккумулятор аккумулирует воду, накапливает посредством встроенной мембраны.

Блокиратор сухого хода приостанавливает работу агрегата, исключает перегрев, когда прекращается подача.

Функции блокиратора дополняет пускозащитное реле, контактами которого запускается, останавливается процесс перекачки жидкости.

Манометр цепи фиксирует давление внутри водопровода. Регулятором плавно выставляются текущие показатели.

Вывод и полезные советы

  • https://wodakachka.com/skvazhiny/oborudovanie/podklyuchenie-i-ustanovka-nasosa.html
  • http://septikman.ru/podklyuchenie-nasosa-k-skvazhine-svoimi-rukami.html
  • https://vodatyt.ru/skvazhina/shema-podklyucheniya-nasosa.html

Вступление

Насосная станция частного дома, это заводской собранный аппарат (устройство), предназначенный для подъёма и доставки воды от источника до дома, а также, автоматическим управлением эти процессом.

Подъем и доставку воды осуществляет насос (скважинный или поверхностный), поддерживает напор воды в системе гидроаккумулятор, а управляет включением/выключением насоса, блок автоматики связанный с гидроаккумулятором.

В конце статьи я дам схему подключения насосной станции в систему водоснабжения дома, но в этой статье, важнее, что для работы АНСВ (автоматической насосной станции водоснабжения), её необходимо правильно и безопасно подключить к электропитанию.

Как правильно выбрать насосную станцию для своей скважины

Перед тем, как приступить к подключению насосной станции, нужно будет еще и сделать ее правильный выбор. Это позволит обеспечить максимальную эффективность водозаборной скважины.

Скважина — это сооружение, которое позволяет получать воду, пригодную для употребления, без каких-либо проблем в течение долгого времени.

Причем, выбор может осуществляться в зависимости от нескольких параметров:

  • От поставленных эксплуатационных задач;
  • От качества используемой воды и от ее источника;
  • От того, в каком режиме будет эксплуатироваться скважина.

Что касается первого пункта, то сегодня предлагается главным образом два типа насосного оборудования – для промышленных нужд и для бытовых. Первый вряд ли потребуется обычному человеку. Ведь они могут занимать несколько этажей зданий и предназначаются для перегона миллионов кубометров воды. А вот бытовые насосные станции следует приобретать, исходя из того, для чего именно планируется использовать скважину: будет ли это водозабор для питья или только для сантехники, а может быть, для полива или для подпитки системы отопления.
Обустройство насосного оборудования будет зависеть и от того, какой именно источник воды будет использоваться. В принципе, здесь всего три варианта: колодец, скважина или центральный водопровод.
Наконец, выбор конкретной модели может зависеть и от того, насколько интенсивно планируется осуществлять водозабор. Если речь идет о не слишком частом использовании, то можно приобрести насос, который включался бы вручную. В этом случае можно будет самостоятельно регулировать частоту включения и выключения устройства. Но практика показывает, что в подавляющем большинстве случаев предпочтительнее все-таки автоматический насос. Он включается в работу и отключается – как только будет приведен в действие тот или иной сантехнический агрегат.

Гидроаккумулятор  — бак для поддержания давления в напорной системе водоснабжения.

Если применяется схема с гидроаккумулятором, то насос будет включаться реже – по мере того, как бак будет опустошаться. Оптимальным режимом работы насоса считается включение его не более 4-5 раз в течение часа. В противном случае оборудование может преждевременно выйти из строя. В принципе, для большинства насосных станций легче выдержать однократное включение на продолжительное время, чем часто и понемногу.
Нужно также учесть и объемы потребляемой воды. Расчеты производятся обычно в литрах в час. Считается, что в среднем человеку в сутки требуется около 250 литров воды.

Какие трубы выбрать для водоснабжения дачи?

После того как все основные элементы установлены их необходимо соединить трубами. Для этой цели применялись полипропиленовые трубы. На мой взгляд, этот тип труб является компромиссом между стоимостью и сложностью монтажа. Вообще для водопровода на даче полипропиленовые трубы выигрывают по отношению к остальным видам труб благодаря следующим особенностям.

  • Если в них осталась вода на зиму, то вероятность их разрыва не большая, т.к. полипопилен достаточно пластичный материал.
  • Стоимость их и необходимой фурнитуры низка, по сравнению с другими видами труб.
  • Монтаж их очень прост.

Монтаж труб водопровода

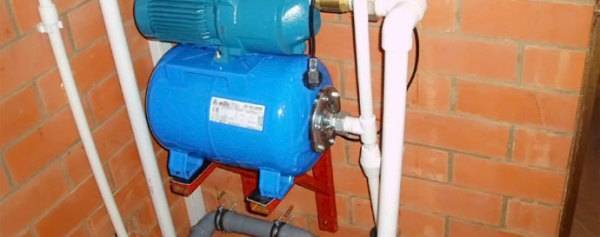

Вот так выглядят трубы, установленные на свое место.

Теперь переходим в баню и паяем водопровод там.

После того как все трубы спаяны и все элементы водопровода соединены между собой. Можно установить смеситель на кухне, сифон в мойку, смонтировать смеситель для душа и провести канализацию.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
Открывают воду, чтобы полностью освободить систему от воды.
Когда произойдёт включение реле, будет достигнуто значение нижнего показателя
Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой

Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Заключение

Даже если процесс бурения скважины успешно окончен, не следует расслабляться. Ведь теперь требуется обеспечить весь дом добытой таким трудом водой. С этим прекрасно справится бытовая станция водоснабжения из скважины, установка которой вполне осуществима собственными руками.

Следует точно понимать, для чего вам необходимо данное оборудование, чтобы выбрать подходящий объём и мощность. Здесь учитывается потребность в поливе огорода, полноценное функционирование стиральной и посудомоечной машин, снабжение питьевой водой и осуществление работы санузла.

Установка возможна в подвале либо в кессоне. Это в первую очередь зависит от степени застройки вашего участка. Трубы приобретите с запасом, а все резьбовые соединения осуществляйте с помощью ключа, не переоценивая силу своих рук.

Результат проделанных работ

Видео в этой статье ознакомит вас с дополнительной информацией, касающейся данной темы. Удачных вам монтажных работ!
