Система водоотведения

Устройство водостока в многоквартирном доме

Конструкция внутреннего водоотвода сложнее, чем внешнего, и требует более подробного рассмотрения.

Внутридомовое водоотведение требует индивидуального проектирования, поскольку такие конструкции достаточно сложны, просчеты в этой сфере строительства грозят затоплением верхних этажей дома, переливом воды за край кровли, размывом фундамента, переувлажнением внешних стен, что может повлечь снижение их прочности.

Описание элементов системы водостока в многоэтажном доме

СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.

Водоприемные воронки изготавливают либо из металла, либо из пластика, трубопроводы водоспускных стояков могут быть из таких же материалов. Решетчатая крышка защищает воронку от попадания мусора.

Находится воронка в центре небольших уклонов, несколько поодаль от наружной стены. Месту стыка крыши и стены в холодное время года меньше всего достается тепла, исходящего от обогреваемых внутренних помещений здания, поэтому вода здесь может замерзнуть. Устройство крепления воронки к поверхности крыши должно исключать затекание воды в стыковое место. Место стыка уплотняют специальными прокладками.

Трубы стояков снабжаются ревизиями для доступа обслуживающего персонала коммунальных служб для их прочистки в случае засорения. В стенах домов делают люки напротив ревизий — сантехник их снимает и открывает ревизию.

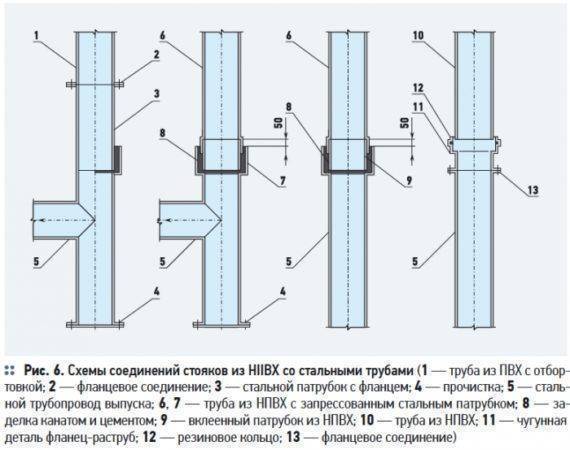

Схема соединений стояков

Как сделать дренаж на участке своими руками: выбор системы

Дренажные системы условно разделяют на две большие категории: поверхностные и глубинные. Если для монтажа глубинной системы могут потребоваться определенные знания и помощь специалистов, то установка поверхностного дренажа на дачном участке может быть выполнена самостоятельно. Этот вид канализации можно назвать самым простейшим способом решения проблемы с лишней влагой на участке.

На заметку! Существуют определенные ограничения в отношении установки поверхностных и глубинных систем. Некоторые условия не позволяют выполнить организацию того или иного вида канализации. Обязательно выполняйте предварительный анализ условий территории предполагаемого строительства.

Чтобы разработать предварительную схему дренажа участка, его территорию следует осмотреть и обозначить ключевые моменты. Рассматриваются все факторы, которые могут оказать влияние на дальнейшие работы по составлению проекта дренажа участка.


Монтаж дренажной системы.

Для составления схемы требуется следующая информация:

  1. План территории с указанием всех строений, характера и густоты посадок, а также границ участка.
  2. Топографические данные, отражающие особенности рельефа (не нужны, если участок имеет плоскую поверхность).
  3. Дендроплан (схема необходима, если на территории имеется большое количество посадок или предполагается их высадка, поскольку растения зависимы от воды).
  4. Дорожно-тропиночная сетка (схема пролегания будущих дорожек и мощеных площадок, которые нуждаются в водоотводе).
  5. Схема коммуникационной системы.
  6. Гидрологические данные (уровень водного баланса территории).

С одной стороны, гидрологические данные оказывают влияние на то, как делать дренаж на участках дачного типа, поэтому они очень важны. С другой стороны, суглинистые виды почв обладают одинаковым структурным строением, поэтому такая информация может не понадобиться.

Как уже говорилось, для создания ливневой канализации она же система отвода поверхностных вод требуются элементарные знания в строительстве и данные о самой  благоустраиваемой территории.

Ливневая канализация является самотечной, т.е. устроена под наклоном, и включает в себя следующие элементы:

  1. Кровельный водоотвод;
  2. Дренажный водоотвод;
  3. Коллектор или место выброса водоотвода.

Кровельный водоотвод принимает атмосферные осадки на уровне крыши, посредством лотков, желобов, воронок и отправляет их в дренажную поверхностную систему.

Нормативная база

Все нормативы, касающиеся правил водоснабжения и водоотведения жилых домов, как частных, так и многоквартирных, регламентируются несколькими документами.

Внимание! Если у вас возникнут вопросы, можете бесплатно проконсультироваться в чате с юристом внизу экрана или позвонить по телефонам: +7 (499) 938-53-75 Москва; +7 (812) 425-62-06 Санкт-Петербург; +7 (800) 350-31-96 Бесплатный звонок для всей России. Общее законодательство РФ:

Общее законодательство РФ:

  1. Конституция России от 12.12.1993.
  2. Жилищный кодекс РФ (ст.188 ФЗ) от 29.12.2004.
  3. ФЗ №189 от 29.12.2009 «О введении в действие Жилищного кодекса Российской Федерации».

А также Тарифным регулированием, Стандартами раскрытия информации и Организацией водоснабжения и водоотведения жилых домов:

  1. Постановление Правительства России №6 «О стандартах раскрытия информации в сфере водоснабжения и водоотведения» (от 17.01.2013).
  2. Приказ ФАСа №792/17 «Об утверждении форм предоставления информации, подлежащей раскрытию, организациями, осуществляющими горячее и холодное водоснабжение и водоотведение, и органами регулирования тарифов, а также Правил заполнения таких форм» от 19.06.2017.
  3. Приказ Федеральной тарифной службы №2244-э «Об утверждении Регламента раскрытия информации» от 16.12.2014.
  4. Постановление Правительства Российской Федерации от 13 мая 2013 №406 «О государственном регулировании тарифов в сфере водоснабжения и водоотведения».

Виды систем ливневой канализации

В зависимости от определенных факторов выделяют различные виды ливневой канализации.

По типу системы выделяют следующие виды ливневок: точечная и линейная.

Простая точечная ливневая канализация представляет собой несколько дождеприемников, установленных под водостоком и соединенных в единую сеть. Подобные системы предназначены для сбора воды, падающей с крыши строений, и ее отведение в резервуар.

В обоих случаях можно обустроить ревизионные колодцы, с помощью которых выполняются профилактические очистные мероприятия, и проверяется работоспособность всей системы.

По типу расположения система может быть наружной, внутренней и смешанной.

Наружная ливневка является самым простым вариантом водоотведения. Максимально простая конструкция позволяет выполнить монтажные работы за короткий период времени с минимальными материальными затратами. В состав ливневки открытого типа входит линейный водоотвод в виде наземного желоба и подземные пескоулавливатели. Желоба укладывают под водостоком и вдоль дорожек. Собранная вода в большинстве случаев отводится в небольшой водоем на участке.

Внутренняя ливневая система более сложная и дорогая, но при ее использовании на участке гарантированно отсутствуют лужи. Расчет, сборку и обустройство такого варианта водоотведения должны выполнять профессиональные мастера.

Внутренняя ливневая канализация  — это система водоотведения, состоящая из большого количества элементов. При укладке желобов обязательно делают небольшой уклон в сторону резервуара. Дождеприемники и желоба закрывают специальными решетками, которые задерживают на поверхности крупный мусор и листья, предотвращая образование засоров в подземных трубах. Также решетки могут выполнять декоративную функцию. Если установить решетки входной группы, то можно защитить от воды ворота и крыльцо, установка газонных решеток помогает защитить насаждения, расположенные в самых низких точках участка.

Подземная ливневая канализация имеет минимальное количество изгибов и располагается под уклоном в сторону коллектора. Не исключена возможность оснащения подобной системы смотровыми колодцами для прочистки и ремонта системы. Вода из коллектора вполне подходит для полива или заполнения искусственных водоемов.

Комплектующие элементы

Для правильного сооружения системы ливневой канализации необходимо узнать, из чего состоит ливневая канализация, изучить основные конструкционные элементы и материал, который используется для их изготовления.

Особенности водопроводных систем многоквартирного дома

g class=»wp-image-13 alignright» src=»https://uslugi-gkh.ru/wp-content/uploads/doma.jpg» alt=»» width=»360″ height=»240″ srcset=»https://uslugi-gkh.ru/wp-content/uploads/doma.jpg 428w, https://uslugi-gkh.ru/wp-content/uploads/doma-300×200.jpg 300w» sizes=»(max-width: 360px) 100vw, 360px»>Обеспечение водоснабжения и водоотведения многоквартирного дома регламентируется ПП РФ №354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» от 6.05.2011.

Для подачи водного ресурса в многоквартирные дома применяют централизованную коммуникационную систему. Она отличается сложностью проектировки, поскольку подразумевает предоставление воды из общего источника в каждое помещение многоквартирного дома.

Схема движения воды при центральном водоснабжении:

  1. Водозабор;
  2. Станция водообработки;
  3. Резервуары для воды;
  4. Насосная станция;
  5. Водопроводная сеть;
  6. Потребитель.

Водоотведение

Канализационная система многоквартирного дома требует регулярной чистки, поскольку проходящие через трубы водоотведения отходы и стоки уменьшают их объем, что приводит к засорению. Правильно спроектированные системы обладают свойством самоочищения, которое возможно благодаря течению сточных вод под определенным давлением и наклоном.

Водоотведение многоквартирных домов оснащено гидрозатвором. Он предназначен для устранения скапливающихся газов в трубах и препятствия проникновения их в квартиры. Гидрозатвор представлен изогнутой формы трубкой, соединяющей раковины/унитазы/ванны со сточными трубами.

Мощность дождевого слива. Пример расчета с описанием

Ливневая канализация – это отдельная часть системы водоотведения, которая не имеет никакого отношения к хозбытовым стокам. Дождевая вода не сливается в септик, для нее обустраивается специальная дренажная система на участке

Расчет ливневой системы водоотведения важно учитывать все факторы, иначе, если она не справится со своей задачей, фундамент и фасад дома будут постоянно подтачиваться водой. Это приведет не только к потере привлекательного внешнего вида, но и к разрушению дома

Расчет мощности дождевого слива выполняется по формуле:

V = q20 x S x D

V  — это количество литров воды, которые стекают в ливневую систему в секунду.q20 – объем осадков, который выпадает на 1 гектар поверхности в течение 20 минутS – площадь водосборочной поверхностиD — коэффициент водопоглощения, который отличается в зависимости от покрытия участка.

Кровля водонепроницаема, так что в этом случае коэффициент D был бы равен единице. Примеры проницаемости других поверхностей представлены в таблице.

МатериалКоэффициент водопоглощения
Асфальтобетон0,95
Цементобетон0,85
Щебень с битумом0,6
Щебень0,4

После вычисления параметра V можно определяться с диаметром труб.

Объем дождевых водДиаметр трубы, мм
до 10 л/с85
до 20 л/с100
до 50 л/с150
до 80 л/с200

Если пренебречь этим правилом, то ливневая водосточная система может переполниться от большого объема сточных вод. В случае регулярного переполнения системы дом будет постепенно разрушаться.

Действия в случае несоблюдения норм водоснабжения и водоотведения

ion class=»infoblock»>

Отключение холодной воды – процесс, который должен занимать небольшой временной срок – 24 часа. Если срок устранения неполадок затягивается, то это считается нарушением норм водоснабжения.

Но, отключение холодной воды может быть плановым и аварийным. О плановом отключении УК обязана оповещать жильцов заблаговременно. Аварийное отключение должно быть ликвидировано в течении суток.

При внеплановом перебое с подачей воды жильцы должны позвонить в диспетчерскую аварийных служб. Если информация об отключении воды не известна, то сотрудники аварийной службы создают заявку на рассмотрение и в течение суток обязаны выяснить причины и оповестить звонившего. Если по истечению суток диспетчер не удовлетворил заявку обратившегося, то последний должен написать заявление в УК, в котором указывается причина и требование устранить проблему в короткие сроки. Рассмотрению заявления отводится 30 дней. При отсутствии каких-либо действий по решению проблемы со стороны УК, обратившийся вправе подавать жалобу в контрольно-надзорные службы города.

Незаконными случаями отключения воды считаются следующие:

  • прекращение подачи ресурса для плановых работ без предварительного уведомления жильцов;
  • задолженность жильцов за водоснабжение;
  • уменьшение давления воды без причин;
  • задержка воды даже после проведения плановых или аварийно-ремонтных работ.

Как считать

Существует несколько способов расчета количества сточных вод в доме.

  1. Формула. Этот способ применяется редко, потому что не всегда удается найти необходимые данные. Необходимо знать напор, скорость слива, диаметр трубы. Также применяется коэффициент, который различен для пластиковых или металлических труб.
  2. Расчет среднесуточного расхода по точкам водоотведения. Можно высчитать объем стоков в час или в сутки, а затем подсчитать суммарный ежемесячный объем отводимых стоков эмпирическим способом. Этот вариант возможен, когда система водоотведения уже имеется, но модернизируется, то есть жильцы дома активно пользуются всеми объектами и можно подсчитать объем по каждому из них. Также можно для этой цели использовать данные со счетчиков.
  3. Если проект дома еще находится в стадии разработки, то опытным путем вычислить объем стоков не удастся. В этом случае используют данные из СНиПа 2.04.01-85, в котором подробно указаны все основные санитарные приборы. Этот нормативный документ удобен еще и тем, что в нем сразу указываются диаметры труб.

Точка сброса

Прежде, чем приступать к проектировке и обустройству кровельной и поверхностной водоотводных систем, следует определиться с точкой сброса общего объема воды.

В зависимости от месторасположения участка и близлежащей инфраструктуры, таковыми могут служить:

  • природные водоемы;
  • канализационные коллекторы;
  • дренажное поле (несколько неглубоких ям, где вода накапливается и впоследствии равномерно впитывается в грунт).

Систему водоотвода проектируют таким образом, чтобы точка сброса находилась в нижней части участка.

Если уклона нет, а объемы отводимых стоков велики, понадобится дренажный колодец (как почистить от ила написано здесь) с насосом.

Если здание и придомовая территория расположены на возвышенности, все решается проще — от них к точке сброса протягиваются водоотводные лотки, идущие к дренажной канаве.

Типичная ошибка многих домовладельцев — организация точки сброса в непосредственной близости от фундамента.

Они тратят деньги на монтаж дождеприемников на кровле, но вся вода сбрасывается на землю прямо под ними. В этом случае нет разницы, есть ли водоотводная система или нет, т.к. осадки, собираясь под стенами дома, подтапливают фундамент.

Вода скапливается в грунтовых «пазухах» и с наступлением морозов превращается в лед. Расширяясь, она разрушает бетонные перекрытия.

Поэтому улавливаемые системой осадки должны сливаться либо в специальный лоток, либо в дождеприемник.

Совмещать поверхностный водоотвод с системой подземного дренажа нельзя, т.к. при сильных ливнях осадки будут двигаться в обратном направлении и подтапливать фундамент.

Как делать

Перед тем, как начинать строительство канализации в частном доме, требуется провести расчет потребления и водоотведения. Для того чтобы все правильно рассчитать, необходимо воспользоваться специальными ГОСТами и СНиПами.

Пример расчета

В первую очередь, нужно выяснить, какова норма потребления воды в сутки. Считается, что для жителей сел, мегаполисов и небольших городов эти параметры разнятся. К примеру, для небольшого города нормой считается около 200 литров в сутки на одного взрослого человека, в то время, как на жителя мегаполиса приходится более 700. Соответственно, меняются требования к диаметру и уклоны трубопроводов.

Видео: Системы водоотвода для частного дома.

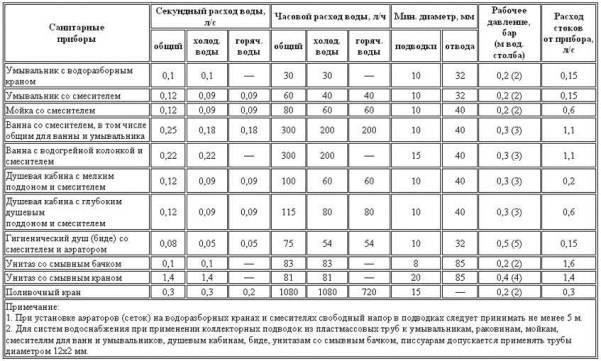

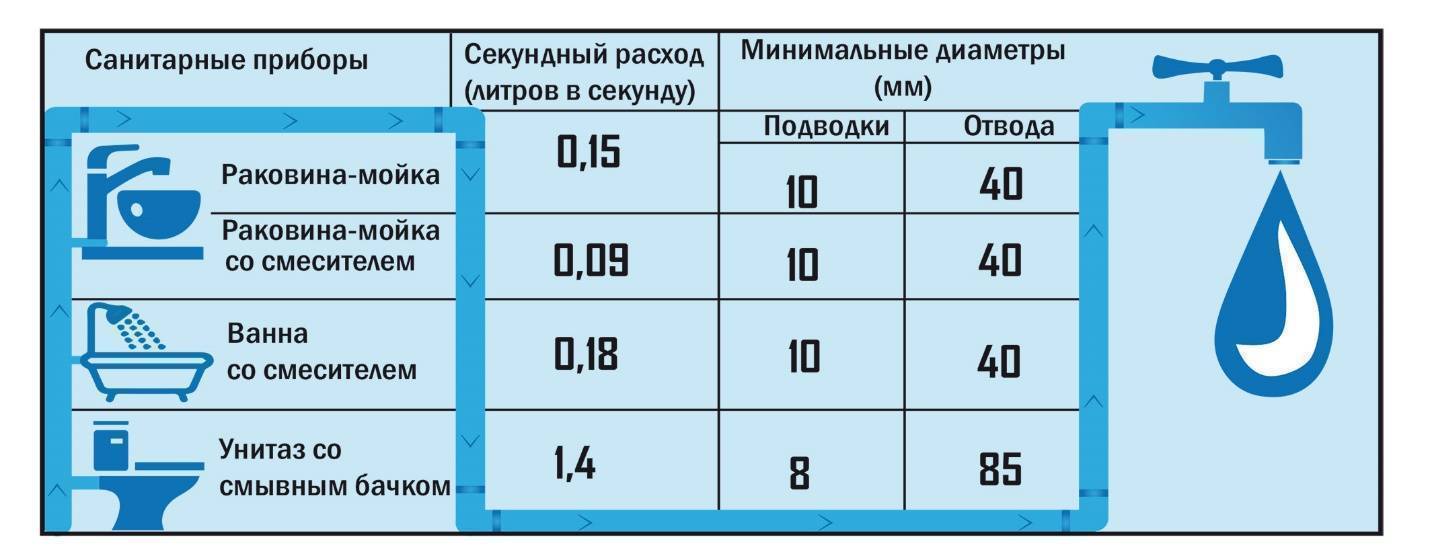

Диаметр труб подбирается из учета использования конкретных приемников. К примеру, унитаз необходим для отвода большого количества отходов, поэтому от него должна идти труба, диаметром не менее 100 мм. Умывальники, стиральные машинки, ванные, посудомойки нуждаются в меньшем диаметре – к ним подключают трубы до 50 мм.

Не менее важным параметром является уклон труб, которыми обеспечивается водоотведение в загородном частном доме. Он также рассчитывается индивидуально, для этого существует специальная формула:

Расчет уклона

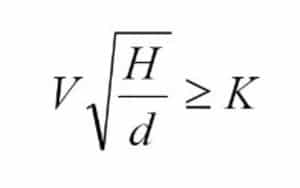

Где V – это приблизительная скорость потока, H – граничное наполнение, D – полный диаметр. В результате должно получиться число, которое будет меньше определенного коэффициента для данного диаметра трубопровода. Сам коэффициент берется из справочников для сантехнических установок.

Устройство водоотведения в частном доме своими руками:

К каждому приемному отверстию подключается труба определенного диаметра. Канализация может проводиться как наружным путем, так и внутристеным. Для первого не требуется никаких особых усилий, но он не всегда эргономичен, поэтому в основном домашние мастера предпочитают размещать трубы в стенах. Для этого их поверхности штробят, а внутри канав прокладываются коммуникации;
Как говорилось выше, технические условия требуют, чтобы в каждый отвод врезалась запорная арматура. Для этого на трубах нарезается резьба (по металлу) или устанавливается муфта (при использовании пластиковых отводов);
Для получения замкнутой сети, все отводы соединяются между собой по специальной схеме

Очень важно предусмотреть, чтобы стоки не могли потечь в неправильном направлении. Для того чтобы этого не допустить нужно обязательно обращаться к специалистам
Обратите внимание, а – это водоснабжение, б – водоотведение;Схема разводки

После этого остается только провести наружную канализацию

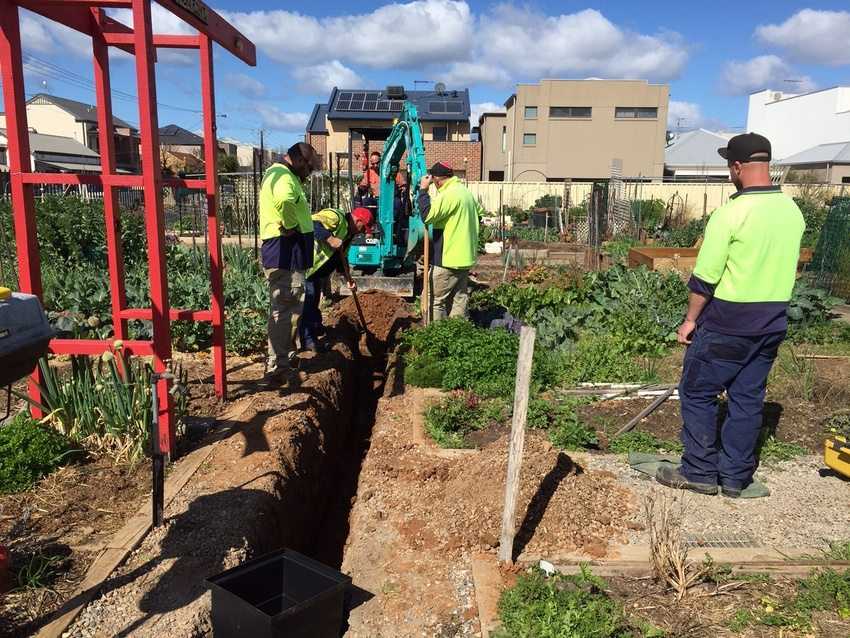

Для чего необходимо выкопать траншеи и котлован для очистного сооружения
Их стенки укрепляются, в земле прокладываются трубы. Предварительно, при необходимости. Они утепляются текстильным волокном или кожухом (из глины, бетона);
К наружным отводам подключаются внешние. Все стыки обязательно герметизируются, проверяются на прочность. Схема может иметь любой вид, главное, чтобы она позволяла эффективно отводить стоки и предупреждала переполнение трубопроводов;
Последний этап – это установить очистное сооружение и подвести к нему дрены (в которые выводится водоотвод дождевой воды с крыши, дренажных установок) и канализационные трубы из дома.Септик

Понятие сточных вод

Сточными называют пресные воды, изменившие свойства из-за промышленной либо хозяйственно-бытовой (в рассматриваемом случае – именно этот вариант) деятельности человека. Соответственно, выделяются индустриальные, хозяйственно-бытовые и дождевые сточные воды.

В жилых зданиях образуются хозяйственно-бытовые сточные воды. Они содержат в себе как минеральные, так и органические загрязнители, причём находящиеся и в растворённом, и в нерастворённом, и в коллоидном состоянии. Такое разнообразие обуславливает специфику их очистки, зачастую более сложной, чем для промышленных отходов.

Дополнительные советы для тех, кто собрался строить водоотвод

Если вы думаете, как сделать водоотвод с минимальными затратами, то обратите внимание на материалы. Так, в сливную яму вместо пластикового бака, бетонных колец или кирпичной кладки можно уложить старые автомобильные покрышки, установив их одна на другую.
Когда для сбора стоков используется вкопанная в землю пластиковая бочка, поверх нее стоит уложить бетонную плиту

Это предотвратит возможное выталкивание бочки из грунта зимой.
В целях экономии устраивать поверхностный водоотвод можно с использованием распиленных вдоль старых асбестовых, чугунных или пластиковых труб.
Не забывайте: если во время укладки канализационных труб избежать поворотов не удается, то угол в этих местах не должен превышать 45 градусов. В противном случае повышается вероятность засоров.

Надеемся, наша статья помогла вам определиться с тем, какую систему водоотведения выбрать для своей дачи. Возьмите на вооружение рекомендации по монтажу и приступайте к работе!
