Виды систем осушения
Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.
Дренаж поверхностного типа
Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.
Решётки защищают открытую дренажную систему от попадания крупного мусора
Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:
- Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
- Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.
При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.
Глубинный дренаж
Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.
Процесс сооружения глубинного дренажа на загородном участке
Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.
При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.
Схема устройства глубинного дренажа
При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.
При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.
Дренаж – что это? Точное определение и фотопримеры
Если быть точным, то дренаж – это система отведения дождевых и грунтовых вод с определенной территории с целью недопущения подтоплений. Т.е. устройство его необходимо в большинстве случаев еще на стадии строительства. Но все же и готовые постройки, вокруг которых дренаж не предусмотрен, можно защитить. Главное – это детально продумать всю систему, составить проект и приложить некоторые усилия для его воплощения в жизнь.
Для того, чтобы в общих чертах понять, каким образом устраивается дренажная система двора или здания, имеет смысл рассмотреть несколько фото примеров.
Конечно, весь алгоритм работы связанной с устройством системы водоотведения не понять, глядя только на фото. А значит, имеется необходимость в рассмотрении всех нюансов дренажа как с придомовой территории, так и от погреба, гаражаи прочих построек. Ну а если вернуться к вопросу, для чего нужен дренаж, то ответов на него можно найти очень много. Но основной функцией отвода воды, естественно, будет защита фундамента от разрушения, а погребов и дворов от подтопления.
Какие материалы нужны
Прежде чем приступать к работам, обязательно определитесь со следующими деталями. Так, для любого участка, а тем более того, в одной части которого земля остаётся мокрой дольше, чем в других местах, заказывают исследование грунта и гидрогеологию. Вам нужно точно знать свойства и толщину слоёв, но главное — иметь представление о том, где находятся грунтовые воды, их уровень залегания и возможный объём.
Это влияет на глубину будущей постройки и её долговечность
В итоговом отчёте геологи дадут рекомендации по тому, какие постройки возможны на участке, каким должен быть котлован под пруд и какой может быть его максимальная глубина.
Также обратите внимание, что в продаже встречаются и искусственные водоёмы. По форме они похожи на ступенчатый бассейн
Его будет достаточно для декорирования участка. А для того, чтобы узнать, достаточно ли его для дренажного пруда, понадобится рассчитать объём водостока.
Пруд, в который стекает вода с участка во время ливня (накопитель), служит водосборником открытого типа. Его нужно располагать в самой нижней точке территории, чтобы вода стекала в него естественным образом. Вода туда будет попадать при помощи специальных каналов или водосточных труб.
Если на участке уже есть дренажная система, то понадобится информация о точном расположении труб, чтобы случайно не повредить их во время строительных работ.
Важно! Обязательно удаляйте из котлована все острые камни, чтобы избежать механических повреждений плёночного материала, которым будут покрыты стены.
Одновременно продумайте систему подключения насоса и фильтра в пруду.
Теперь определитесь с формой, материалом стен, высотой бортиков, растениями, которые будут посажены в нём. Некоторым растениям подходит глубина до 2 м, а некоторым — не более 50 см.
Затем подготовьте инструменты:
- лопату;
- строительный шнур;
- рулетку;
- уровень;
- камни или кирпич;
- насос и фильтр для пруда;
- материалы для гидроизоляции;
- декоративные элементы и растения.
Что такое поле фильтрации и как его правильно организовать
Ещё на этапе планирования приобретения и установки септика стоит задуматься о создании системы очистки сточных вод, одним из которых является поле фильтрации.
Что такое поле фильтрации
Поле фильтрации (подземный дренаж, поле рассеивания) – это вид водоочистного сооружения, специально отведенный и оборудованный участок земли, на котором осуществляется биологическая очистка сточных вод путем их фильтрации через слой грунта. Вот рисунок, на котором наглядно показан данный дренажный дачный септик.
Если описать в двух словах, то такой инфильтратор для дачного септика – это система оросительных труб-распылителей и дренажных канав, которые размещаются под землей. Вот схема поля фильтрации: 1-входная труба, 2-септик, 3-распределительная труба, 4-труба рассеивания.
Основные требования к организации дренажной системы
Для эффективного функционирования инфильтратора для септика необходимо знать и учитывать следующие нюансы:
- Уровень грунтовых вод (УГВ): высокий (0,5 метра от уровня земли), низкий (3 м от уровня земли) или переменный, который колеблется в зависимости от сезона.
- Также при выборе системы фильтрации определяется состав почвы – песок, глина, суглинок или торф.
Сочетание этих двух факторов для Москвы и Московской области дает в основном следующий результат – высокий УГВ (80% территории) и различные виды грунта. В этом случае, а также при низком УГВ и глинистых или суглинистых почвах лучшим решением, как показывает практика, стало поле закрытой фильтрации.
- При суточном объеме сточных вод до 0.3 кубометра обычно используются фильтрующие колодцы, в остальных случаях – поле фильтрации.
- Рекомендуемая санитарно-защитная зона от дома до полей поземной фильтрации 5 — 10 метров.
- Размер поля фильтрации определяется путем деления суточного объема осветленных вод на водопоглощение 1 м² грунта.
- Оросительные труба укладывают немного выше уровня грунтовых вод, согласно п.3.44 МДС 40-2.2000 расстояние от поверхности земли до верхней части трубопровода составляет 0,3-0.6 м.
- Дренажный трубопровод Ø100 мм дополняется отверстиями Ø 5 мм, которые просверливают в шахматном порядке под углом 60° к вертикали каждые 50 мм. (п.3.36 МДС 40-2.2000)
Виды инфильтраторов для септика
Существуют много вариантов систем очистки осветленной воды:
Для песчаного или торфяного грунта, а также переменного УГВ — пластиковый колодец 400 мм, с помощью которого будет осуществляться дренаж сточных вод,
При высоком и переменном УГВ, песке, торфе или суглинке — колодец из бетонных колец,
Для низкого УГВ и таких видов почв, как песок и торф — заглубленный дренаж под септик,
При низком и переменном УГВ, песке, суглинке или торфе — колодец из бетонных колец для дренажа самотеком.
Поле фильтрации (пример для суглинка)
Выкапывается траншея, которая заполняется фильтрующим слоем щебёнки или керамзитом.
Далее укладывается полипропиленовая ткань — в ней размещаются трубы с отверстиями (глубина размещения – не более 60 см),
Дренажные трубы укладываются под уклоном в 1-2° от распределительной трубы
Слой щебенки (а лучше керамзита, который предохраняет трубы от замерзания и не спрессовывается) заворачивается полипропиленовой тканью- она защищает систему от засорения и не даёт керамзиту смешиваться с грунтом.
Готовое поле засыпается почвой, ранее выкопанной из котлована.
Нередко дренажный монтаж подразумевает также наличие насоса для отвода жидкости за территорию участка.
Заглубленный дренаж под септик
К основной глубине котлована под септик выкапывается дополнительно 300 мм,
Дно котлована его стены выстилаются геотекстилем,
Дренажная труба, подсоединенная к тройнику, укладывается на дно и засыпается щебнем или керамзитом.
Сверху труба заворачивается геотекстилем, после чего к тройнику подсоединяется вентиляционная труба.
Поле фильтрации – естественный дренажный фильтр, способный очищать большие объемы сточных вод и не требовательный к окружающей среды. Кроме того, при такой очистке стоков не требуется применение бытовой химии, но для эффективного функционирования рекомендуется замена фильтрующих слоев каждые 10-15 лет (периодичность зависит от интенсивности использования).
В каких случаях необходим дренаж
Существует несколько обстоятельств, при которых обустройство дренажной конструкции считается обязательным условием:
- Участок располагается на равнине. Если выпадает много осадков за короткий отрезок времени или после долгой зимы активно тает снег, то грунт перенасыщается влагой.
- Низменное место. Вся вода стекает с более высоких мест и надолго остается в низине.
- Участок имеет сильный уклон. Потоки воды, вызванные обильными дождями, будут смывать верхний слой земли, наиболее питательный для растений. В таких условиях невозможно рассчитывать на богатый урожай.
- Тяжелая суглинистая почва. Удерживает в поверхностном слое слишком много влаги, которая в большом количестве вредит растениям.
- Высокий уровень грунтовых вод. На некоторых участках водоносный слой располагается очень близко к поверхности земли.
- Бетонные площадки и дорожки из тротуарной плитки. Искусственные покрытия, которые занимают на участке большое пространство земли, мешают естественному отводу влаги.
Если участок уже благоустроен, то дренажную систему проводят с учетом расположения объектов и растений. Искусственный отвод воды не должен разрушить оформленный ландшафт.
Основные типы систем осушения грунтов
Перед тем, как начать заниматься составлением плана работ, закупкой оборудования и материалов, необходимо определить, какую систему целесообразно внедрить, чтоб она работала максимально эффективно.
Существует три разновидности дренажных систем:
- поверхностная (открытая) – представляет собой канаву на поверхности земли, используется для выведения избыточной влаги, образовавшейся из-за частных дождей или таяния снега;
- глубинная (закрытая) – отвод воды осуществляется с помощью системы труб, колодцев; система применяется в случае риска затопления огорода осадками и/или грунтовыми водами;
- засыпная – принцип ее построения такой же, как и глубинной, только используется исключительно дренажный материал без труб; подходит для осушения участков при выпадении осадков.
Каждая из вышеприведенных технологий имеет свои достоинства и недостатки.
Дренажные системы для благоустройства участков делятся на две разновидности: открытую и закрытую. Открытая состоит из сети канав, в закрытой в канавы укладывают перфорированные трубы или засыпается грунт с высокими фильтрационными свойствами
Поверхностную дренажную сеть нередко совмещают с ливневой канализацией, производящей сбор и отвод атмосферных осадков. Ливневку оснащают водосборниками двух типов: точечными и линейными.
Галерея изображений
Фото из
Система каналов для отвода воды
Открытый дренаж с заменой грунта
Дренажная труба на загородном участке
Глубинный дренаж для осушения грунтов
Глубинный дренаж: особенности создания проекта и монтажа
Глубинный дренаж представляет собой систему труб, уложенную ниже уровня грунтовых вод. Это сложное инженерное сооружение, именно поэтому прежде, чем приступить к работам, обязательно выполняется проект.
В идеале для его создания привлекается специалист, поскольку потребуется определить и учесть:
- уровень залегания водоносного слоя;
- структуру и состав почвы на разных глубинах;
- особенности рельефа участка;
- наличие заглубленных сооружений;
- размещение всех инженерных коммуникаций и их возможное совмещение с дренажной системой;
- места посадки и количество кустарников и деревьев.
Открытая система
Проще всего своими руками на даче можно сделать дренаж открытого типа. Он подходит для тех территорий, где нужен отвод воды после осадков или таяния снега. Достоинства данной системы – простота устройства и невысокая цена. Для ее осуществления требуется вырыть вокруг жилого строения дренажные канавы, глубина которых должна быть 0.5 м.
С той стороны, откуда поступает вода, траншея должна иметь уклон примерно в 30 градусов для того, чтобы сток воды проходил как можно активнее. Таким образом прокапывается нужное количество канав, которые соединяются в одну, заканчивающуюся колодцем. Далее необходимо проверить, достаточен ли уклон, поскольку если он окажется слишком малым, то в этом месте будет происходить застаивание вод. В подобной ситуации нужно просто изменить уклон сточных рвов, чтобы влага оперативно уходила даже при сильных осадках.
В дренажной системе открытого типа есть один существенный недостаток – непрезентабельный вид. Чтобы это компенсировать, канавы засыпают щебенкой: внизу располагают более крупную фракцию, а вверху – помельче. Материал должен быть достаточно крупным, но для верхнего слоя допустимо воспользоваться щебенкой помельче или галькой.
Внутренняя отделка
Учитывая то, что это ливневый пруд, его желательно периодически очищать, поэтому в нём устанавливают водяной насос. Подходит любая модель с желаемой производительностью 350–500 л/час.
Покупка фильтра для очистки воды также желательна в работах по обустройству. Он нужен для устранения неприятного запаха, грибковых образований и плесени. Механические фильтры предназначены для очистки воды от крупного мусора, а биологические уменьшают концентрацию болезнетворных бактерий, плесени и грибков.
Украсить водоём также можно размещением статуй на берегу или осветительных приборов. Фигурки сказочных существ изготавливаются из материалов, устойчивых к воздействию погодных условий. Они имеются в широком ассортименте во множестве магазинов садового декора.
Узнайте об особенностях фонтана в ландшафтном дизайне.
Поверхностный дренаж
Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.
Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.
Дренажный лоток
Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.
Сбор воды с водостока
Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.
Водосборник
Сбор воды с крыши
Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.
Открытый дренаж

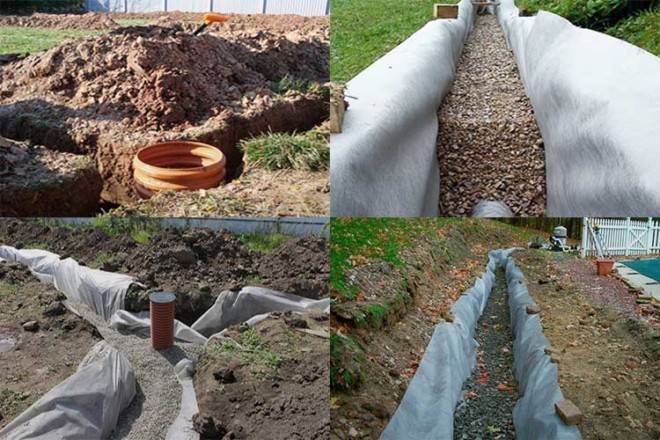

Дренажная система на участке своими руками: пошаговая инструкция, детальное описание сложных операций
Приведенные выше сведения следует дополнить подробным описанием монтажа системы. Следующая таблица поможет понять, как сделать дренаж вокруг дома своими руками правильно:
| Иллюстрация | Действия и комментарии |
 | Внешний вид объекта до выполнения работ. Вода стекает на участок, что наносит вред растениям и фундаменту. |
 | Разметка сделана на расстоянии 100 см от края отмостки, ширина траншеи – 45 см. |
 | Начальная глубина – 60 см. |
 | Здесь понадобилось создать проход трассы под железобетонной плитой проезда в гараж. |
 | Чтобы выяснить, как сделать дренаж на участке без ошибок, надо заранее подготовить план действий со сложными частями проекта. |
 | Приобретено необходимое количество труб в оболочке из геотекстиля. |
 | Такими муфтами дрены будут присоединяться к стенкам колодцев. |
 | На дне траншеи делают уклон в сторону слива, с применением песчаной подсыпки. |
 | После завершения этой процедуры, в самой верхней точке дренажная труба будет установлена на уровне 35 см от поверхности земли. |
 | Чтобы создание качественной системы дренажа своими руками на участке не вызывало дополнительные затруднения, надо применять хорошо вымытый щебень. Автор этого проекта решил сэкономить, о чем по собственному признанию, ему пришлось пожалеть впоследствии. |
 | На дно траншеи укладывают геоткань, засыпают щебень слоем 5-8 см. |
 | От грязных стройматериалов образуется много мусора. |
 | В стенках пластиковых колодцев для монтажа муфт отверстия можно быстро сделать с применением электрического лобзика. |
 | Установленный колодец с присоединенными дренами. |
 | Собранную конструкцию засыпают щебнем. Слой над трубой должен получиться 5-8 см. |
 | Далее – закрывают геотканью. Подсыпают песок (толщина слоя – не менее 20 см). |
 | Если остались свободные промежутки, их заполняют вынутым грунтом. |
 | При сборке колодца автор проекта поменял крышку (1) и дно (2) местами. Это решение позволило создать гладкую нижнюю поверхность, которую проще очищать от загрязнений. |
 | Верхние части колодцев оставлены в таком виде. Их можно обрезать, или использовать для соединения дренажа на даче своими руками с трубами ливневых стоков. |
 | Накопительный колодец создан за периметром ограждения участка. Для монтажа тяжелых бетонных колец пришлось нанять спецтехнику с гидравлическим манипулятором. |
Виды дренов
В продаже имеется большой выбор дренажных труб. Все они предназначены для работы в определенных условиях. Выбирая подходящие дрены, необходимо учитывать условия их работы, величину нагрузок и прочие факторы.
Если материал труб не подходит для выполнения поставленных задач, отведение воды не будет достаточно эффективным (или вовсе прекратится).
Рассмотрим особенности дренов из разных материалов:
ПВХ
Пластиковые трубы отличаются малым весом, что облегчает их укладку при строительстве частного дома. При этом, они не способны выдерживать большие нагрузки. Это особенно ярко выражается в зимнее время, когда температура опускается близко к нулевой отметке.
Виниловые трубы становятся хрупкими, теряют эластичность и могут быть разрушены. Как правило, дрены из ПВХ используют для отведения влаги из неглубоких уровней.
Полиэтилен
Полиэтиленовые дрены обладают свойствами, схожими с ПВХ
Однако, они имеют важное преимущество — при понижении температуры материал не теряет эластичности, способности самостоятельно компенсировать внешние воздействия
Из-за этого полиэтиленовые дренажные трубы применяют для отведения грунтовых вод с более глубоких горизонтов.
Полипропиленовые
Полипропиленовые трубы обладают всеми преимуществами пластиковых изделий — легкостью, небольшим весом, высокой скоростью монтажных работ. Кроме того, они хорошо выдерживают нагрузки и почти не засоряются, благодаря гладкой поверхности внутренних стенок.
Это делает дрены из полипропилена наиболее привлекательными для использования в любых системах, как глубоких, так и расположенных ближе к поверхности.
Керамические
Керамические трубы отличаются высокой устойчивостью к воздействиям воды. Они прочные и хорошо сопротивляются внешним нагрузкам. Однако, у них есть и недостатки.
Керамика хрупкая и плохо переносит резкие механические воздействия. Еще одним ограничивающим фактором становится цена керамических труб, значительно превышающая стоимость альтернативных вариантов.
Асбестоцементные
Этот вид труб в настоящее время практически не используется. Причинами такого отношения стали:
- наличие асбеста, который повсеместно выведен из применения из-за негативного влияния на здоровье людей;
- высокий вес труб;
- хрупкость, которая часто становится причиной поломок еще на стадии монтажа.
Асбоцементные дрены не имеют перфорации, так как они обладают пористой структурой. Вода просто впитывается в них сквозь стенки и выводится к точкам сброса. Долговечность асбоцементных дренов не превышает 30 лет, что для дренажной системы здания слишком мало.
С обмоткой
Существуют дренажные трубы, которые еще на заводе оснащаются обмоткой из кокосового волокна или геотекстиля. Это значительно упрощает и ускоряет монтажные работы, так как от строителей требуется только укладка и последовательное соединение дренов в единый канал.
Основная труба, как правило, пластиковая. Обмотка образует фильтр, защищающий внутреннее пространство от попадания песка, ила и прочих посторонних частиц. Это увеличивает срок службы труб, но требует учета специфики грунта.
Для участков с глинами или суглинками требуется создание вокруг трубы фильтрующего слоя засыпки из песка и гравия, иначе обмотка быстро пропитается жидкой глиной и перестанет пропускать воду.
Бетонные
Бетонные трубы используются для дренажных магистралей или каналов большого диаметра. Минимальный размер составляет 300 мм, а на практике чаще всего используют дрены 500-600 мм. Бетон имеет большой вес, поэтому для укладки в частном домостроении этот материал практически не применяют.
В основном такие линии собирают для отведения воды от промышленных объектов
Металлические
Металл — не лучший материал для дренажных систем. Любой сплав так или иначе подвержен коррозии, если не обычной, то электрохимической. Неоспоримым плюсом металлических дренов можно считать высокую прочность. Если использовать трубы из цветных металлов, то стоимость системы окажется слишком высокой.
Эти недостатки ограничивают использование металлических труб, срок службы которых не превышает 40 лет (на практике гораздо меньше). Кроме этого, стоимость системы такого типа будет в несколько раз выше, чем у пластикового дренажа.
