Устройство и расчет системы ливневой канализации

Практические советы для монтажа ливневки

  1. Выбор материала трубопровода. В СНиПе допускается монтаж изделий из асбестоцемента, пластика, стали. Наиболее экономичный вариант, с которым мы работаем редко, асбестоцемент. Материал характеризуется большой массой (вес одного метра – около 4 кг), повышенной хрупкостью. Трубы из стали по весу легче предыдущего аналога, однако быстро покрываются коррозийным налетом. По этой причине ПВХ используется чаще, совмещает в себе удобный и быстрый монтаж, пролонгированный эксплуатационный срок, небольшой вес.
  2. Закладочная глубина. Трубы мы располагаем оптимально, ниже уровня замерзания почвы, но выше нахождения грунтовых вод. Выбор этого параметра зависит от типа местности: допускается монтаж трубопровода на расстоянии до 70 см от поверхности.
  3. Сборка стояка. Сам процесс отвода воды происходит за счет стояка. Под ним располагаются дождевые приемники линейного либо точечного типа. Отвод воды крепится к стене вертикально. Мы используем для надежного сцепления изделия со стеновой поверхностью строительные хомуты. Крепление выполняется с определенным интервалом. Определить его можно с учетом материала трубопровода. Хомуты для пластиковых изделий устанавливаются через каждые 2 м. Для стальных труб интервал меньший – 1,5 м.
  4. Охранная территория. Обустройство охранного участка осуществляется согласно СНиП. Эта зона пролегает вблизи ливневого стока. Запрещается по государственным стандартам строить здания, организовывать место хранения мусора, высаживать деревья на расстоянии не меньше 3-х метров от трубопровода.

Советы экспертов по обустройству канализации

Соблюсти гидравлический расчет ливневой канализации мало, чтобы система исправно функционировала, прислушивайтесь к некоторым рекомендациям:

  1. Для хозяйственно-бытовых стоков и промышленных отходов оборудуют отдельную систему водоотвода.
  2. Место выпуска стоков в естественные водоемы согласовывается с санэпидслужбой, органами охраны водных объектов.
  3. Законодательно разрешено направлять поверхностные воды с частных хозяйств сразу в центральную канализацию, не поддавая их предварительной очистке.
  4. Для промышленных предприятий стоки обязательно пропускают через очистные сооружения.
  5. Производительность централизованных очистных сооружений и ее пропускная способность определяют возможность слива атмосферных осадков с прилегающих к частным и промышленным объектам территорий.
  6. При любой возможности старайтесь организовать самотечный режим спуска поверхностных вод.
  7. Если требуется обеспечить крупную производственную площадку или целый населенный пункт системой водоснабжения, то это, как правило, ветка закрытого типа.
  8. Малоэтажные и загородные объекты оборудуются канализационными сетями открытого характера.
  9. Практическое применение получили комбинации из открытых и закрытых систем водоотвода в частном индивидуальном жилом строительстве.

Внутренний водосток зданий: особенности функционирования

Человечеством было изобретено два типа систем водостока: внешняя и внутренняя. Внутренний водосток применяется как в частных постройках, так и при возведении многоэтажных зданий (включая и 110-этажные небоскребы – другой возможности водоотвода просто нет). Более привычно применение данной системы на плоских кровлях частных домов и традиционных многоквартирных домов. Принцип данной системы состоит в расположении вертикальной наклонной трубы внутри здания, когда влага попадает в водоприемную воронку, находящуюся во внутренней части конструкции кровли.

Водоприемные воронки на крыше

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

  • прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
  • уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
  • минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
  • гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравитсяНе нравится

Расчет ливневой канализации

Расчеты производительности системы

Первое, что нужно сделать, начиная расчет ливневки, это вычислить максимальный расход воды, с которым ей предстоит справляться. Он выполняется по простой формуле:

V= q20 x S x D,

где:

  • V – максимальный расход воды при водоотводе;
  • q20 – максимальная интенсивность осадков,  л х га/с, справочная величина;
  • S – Площадь кровли, га;
  • D – коэффициент влагопоглощения материала поверхности, справочная величина.

Интенсивность осадков выбирается для конкретной местности из справочника строительных норм и правил 2.04.03-85 (СНиП ливневка).

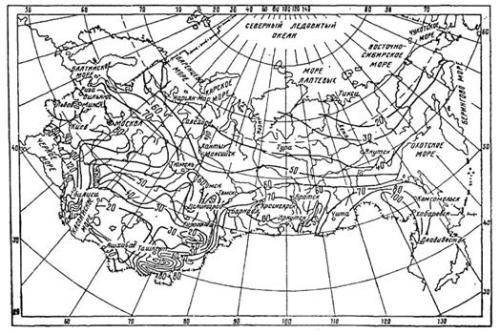

Максимальная интенсивность осадков (q20) определяется в зависимости от местоположения

Коэффициент влагопоглощения для разных типов поверхностей и примененных материалов, имеет различное значение. Ниже приведена таблица для основных видов покрытия.

Вид материалаКоэффициент влагопоглощения D
Кровля1.0
Асфальтобетон0,95
Цементобетон0.85
Щебень0.4
Щебень с битумом0.6

Выбор сечения труб

После выполнения расчетов необходимо выбрать диаметр трубы по таблице:

Уклон/ Диаметр, мм100150200
0 – 0.33.8912.2129.82
0.3 – 0.55.0215.7638.50
0.5 – 1.07.1022.2954.45
1.0 – 1.58.6927.3166.69
1.5 – 2.010.0331.5377.01

Если все же принят к исполнению конвертный способ водоотведения, то диаметр трубы стояка рассчитывается исходя из суммарных расходов всех входящих потоков. Лотки для ливневки, воронки и другие элементы подбираются исходя из общей схемы, как и  решетка для ливневки.

Элементы ливневой канализации: 1-дождеприемник; 2-дождевой колодец; 3-лоток; 4-трубы.

Принцип устройства, что у наземной, что у кровельной составляющих одинаков, отличаются только материалы и способы монтажа.

Строительство и монтаж ливневой канализации в частном доме своими руками

Обустраивают ливневку почти, так же как и обычную канализационную систему, но если на здании нет водостоков, то начинать работу нужно с них.

Кровельная часть

На кровле устанавливают дождеприемники, все стыки нужно обработать герметиком. После этого монтируют сточные трубы, прикрепляя их к дому хомутами. Если вы делаете открытую ливневку, то затем нужно разместить лотки в подходящих местах. Если у вас предусмотрена точечная система – необходимо установить отводные трубы.

Наземная часть

В месте, где запланирована укладка труб ливневой канализации, на подходящую для вашего региона глубину, подготавливают траншею. Рассмотрим последовательность действий.

  1. Дно подготовленной траншеи с нужным уклоном, выравнивают, засыпают ямки, убирают найденные камни и утрамбовывают;
  2. Засыпают песком, делая слой 20 см толщиной;
  3. Подготавливают котлован для колодца;
  4. На песчаную подушку в траншее укладывают трубы, соединяя их фитингами;
  5. В ответвления ливневки, превышающие по длине 10 метров устанавливают смотровые колодцы, на участке соединения трубопровода и приемников размещают пескоуловители. Все должно создать одну сеть, места соединений герметизируют.

Так выполняют сборку ливневой канализации на любом участке. Не забывайте, что нужно собирать воду со всех скатов кровли. Только так вы защитите приусадебный участок и придомовую территорию от избытка влаги. Перед засыпкой траншеи нужно проверить систему на герметичность и прочность, в водоприемник наливают из шланга воду, при обнаружении протечек на стыках их ликвидируют.

Способы отвода воды

Для хозяев загородных домов серьезной проблемой может стать отвод воды, стекающей с большой площади. Если нет возможности подключения к централизованной канализации, остается 2 способа отвода:

  1. Подготовить емкость для сбора воды, которая в будущем будет использована для полива сада;
  2. Отвод в природные зоны или непосредственно в почву.

Первый способ целесообразен, если на приусадебном участке есть растения, которые нужно поливать. Потребуется только приобрести насосную станцию для перекачки воды из емкости к растениям.

Второй способ отвода использовать сложнее. Отправлять воду в почву долго, сколько для этого потребуется времени зависит от впитывающих возможностей грунта и общей площади дренажной системы. На разных участках возможность насыщения почвы влагой сильно отличается. Чтобы сбрасывать стоки ливневой канализации «на ландшафт» или «на рельеф», потребуется создать водосборник и предусмотреть очистные сооружения. Сложнее всего сделать очистные модули. Оба способа использования дождевой воды требуют согласования с администрацией.

Хотя ливневая канализация технически сложная система‚ ее при выполнении правил сможет собрать даже человек, мало разбирающийся в строительных технологиях. Необходимо только выполнять все советы специалистов и ливневая канализация на приусадебном участке не создаст вам проблем.

Отличие ливневой канализации от дренажа

Сверху-ливневая канализация, снизу-дренажная

Ливневая канализация, построенная по открытой схеме, относится к системам поверхностного дренажа. Особенно в той части, когда транспортировка происходит в открытых канавах с грунтовым руслом. А путают закрытую ливневую канализацию с несовершенным дренажом, когда дренажные трубы укладывают намного выше водоупорных пластов грунта, и они проходят приблизительно на одной глубине с канализационными.

Конечные задачи обеих систем по сути одинаковы:

  • защищать подземные части построек и коммуникаций от избыточной влаги;
  • снижать нагрузку на гидроизоляцию фундаментов;
  • предотвращать у оснований сооружений намокание грунта, и как следствие — потерю его несущих свойств;
  • осушать верхние слои грунта.

Конечно, обе системы работают в связке, и даже их конфигурация во многом совпадает, но не на уровне «транспортных» элементов.

Особенности открытых систем поверхностного дренажа и ливневки

Открытые системы поверхностного дренажа частного участка представляют собой сеть каналов из бетонных желобов или канав с грунтовыми, «прозрачными» для воды, стенками. Во время дождя и таяния снега в канавы попадают осадки и с поверхности, и из верхнего слоя грунта (почвы), поэтому их чаще определяют как элемент дренажа, а не ливневой канализации.

Есть следующие виды каналов открытых систем:

  • Канавы по территории участка. Обычно заполняют дренирующими материалами (камнями, гравием). Наполнители мешают размыванию и обрушению бортов канав. Дизайнерское название — «сухие ручьи».
  • Канавы со «свободным» грунтовым руслом. Обычно используют на сельхозугодьях или за территорией участка (например, вдоль проходящей рядом дороги).
  • Желоба открытой ливневой канализации. Имеют водонепроницаемые стенки, и собирают только поверхностные воды. Сам же канал должен быть свободным, чтобы не мешать потоку воды. И если желоб проходит по территории участка, его обычно накрывают решеткой.

Глубинный дренаж и ливневка

Любая система подземного дренажа (их несколько видов) состоит из перфорированных труб, которые обматывают геотекстилем, «прозрачным» для воды и непроходимым для частиц грунта.

Труба дренажная Д160мм с обмоткой

А трубы подземной части ливневки непроницаемы для воды, и это по сути такие же канализационные трубы, которые используют для внутренних и внешних систем хозяйственно-бытовых и фекальных стоков.

Кроме того, при проектировании глубинного дренажа расчеты в первую очередь основывают на гидрогеологических особенностях участка (хотя и учитывают наличие водостоков и поверхностного водоотвода). А при проектировании ливневки наличие или отсутствие дренажной системы в расчет не принимают.

Совмещенная или отдельная система

В частном доме ливневая канализация бывает открытой, точечной и смешанной. У любой из них есть свое предназначение, и они отличаются по устройству.

Канализация открытого типа

Эта конструкция эффективна и несложна в изготовлении. Система изготавливается как сеть пластиковых, бетонных или стальных желобов размещенных на поверхности почвы. С их помощью вода из водосточных труб, поступает в специальную емкость или общую канализацию. Желоба должны быть накрыты сверху специальными декоративными решетками, предотвращающими попадание в них мусора. Части желоба соединяются и обрабатываются герметиком. Этот вид ливневки способен собирать влагу с очень большой площади, в нее можно направить воду не только с крыши жилого дома, но и с разных площадок, тротуаров и садовых дорожек.

Точечная канализация

При использовании в частном доме точечной ливневой канализации, все трубопроводы необходимо размещать под поверхностью земли. Вода, поступающая с крыш, стекает в дождеприемники, защищенные декоративными решетками, а из них поступает в подземный трубопровод. По ним она уходит в места сбора, или за границы приусадебной территории.

Смешанная ливневая канализация

Эти системы используются при желании снизить затраты труда и денег. В ней могут использоваться элементы любых систем ливневой канализации.

Нередко разные канализационные системы находятся на участке рядом или расположены параллельно, поэтому появляется желание сберечь деньги и совместить разные системы. Например, подключить все системы в уже существующий колодец. Нужно предупредить, что так поступать не стоит, при сильном дожде в колодец поступает много воды – примерно 10 м2 в час, и он наполнится очень быстро, иногда вода даже начинает переливаться. Если к нему подключена канализация из дома, то вода будет затекать в канализационные трубы, в результате у вас стоки не будут уходить из сантехнических приборов. Когда уровень воды в колодце спадет – внутри останется много мусора, его придется чистить, иначе канализация из дома не сможет нормально работать.

При поступлении дождевой воды в дренажный колодец, все будет еще хуже. Дождевая вода во время ливня поступает в систему, все трубы наполнятся, и она начнет поступать под фундамент. Последствия вас не обрадуют, дополнительно произойдет заиливание дренажа. Чистить эту систему нереально, а чтобы заменить трубы придется потратить много денег.

Вывод один – для ливневой канализации обязательно нужно делать собственный вместительный колодец.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

<center>

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Основные формулы применяемые по СНиП

Как правильно провести расчет регулирующей емкости для ливневой канализации, для этих целей рекомендуем использовать нормативный регламент, где приведена стандартная математическая формула расчёта. Для расчёта используем эту формулу:

Теперь подробно разберёмся со значением каждой позиции формулы для уклона ливневой канализации на 1 метр по СНИП.

  • q20- параметр расчётный, определяющий интенсивность дождя в течение 20 минут появления природных осадков.
  • Ψ- коэффициентная величина влияния влаги для определённой категории покрытия.
  • F- фиксированная площадь поверхности. Измерение производится в квадратных метрах, или га.

В этом расчёте следует учитывать, что величина Ψ имеет непостоянный характер.

  • Для любой кровли здания используется коэффициентный показатель К=1,0.
  • Для асфальтного покрытия, применяем показатель К=0,95.
  • Для материала бетона используем данные К=0,85.
  • Для щебня и прочих сыпучих материалов, а также для грунта, используем коэффициент К=0,4.

Далее, в расчётной комбинации обязательно применяется поправка, которая указывает на определённые характеристики.

Коэффициентный параметр β определяется по специальной таблице, которая указана в действующем СНиП.

Данные для продолжительности дождяn0,70,60,50,4
Значение, фиксированное коэффициентаβ0,650,70,750,8

Далее в таблице имеется значение n- которое также имеет ряд характерностей. Ниже приведена таблица применения по регионам указанного коэффициента

РайонКоэффициент
Побережье Баренцево моря и прочих море0,48
Центр и Запад Рф0,48
Уральский регион (западный склон)0,59
Для Верхней волги и Дона0,57
Для нижней волги0,66
Средняя Сибирь0,47
Восточная Сибирь0,52
Западная часть Сибири0,58
Алтайский регион0,48
Побережья Охотского моря0,31

Для того чтобы провести расчет сечения лотка ливневой канализации, местности с уклоном в 1-3см на 1 погонный метр измеряемой длины, тогда коэффициент β, который используется в таблице потребуется незначительно увеличить на 15%. Если имеют все факты большого уклона местности, тогда данный параметр принимается по всем текущим расчётам равным 1.

Вариант расчёта

Попробуем привести конкретный пример расчёта ливневой канализации. Берём для примера, частный дом, который расположен где-нибудь в Московской области, при этом общая площадь кровли будет 100 м 2 (0,01 га). Мы высчитываем параметры водосточной трубы.

  • Карта интенсивности осадков для конкретного региона указывает, что q20 составляет примерно 80 лс. Теперь берём для расчёта показатель поглощения влаги кровлей, который равен 1. Имея эти данные, получаем примерное вычисление первичного типа: Qr =80·0,01 = 0,8 л/с.
  • Теперь берём расчет уклона кровли в данном доме. Он превышает значения 0,03 (3 см на 1 м), в данном случае общий параметр коэффициента заполнения составит 1, и в этом случае вычисление будет иметь данный вид: Q = Qr = 0,8 л/с
  • Далее, мы знаем показатель расхода жидкости для конкретного объекта. Производим вычисление общего диаметра ливнёвки, а также можем произвести расчет требуемого уклона для всей ситочной системы. В данном случае нам потребуется один официальный справочник под авторством Я. Добромыслова «Таблицы для гидравлических расчётов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Ищем в данном справочнике требуемый показатель значения 0,8 л/с.

В итоге мы можем смело утверждать, что нам подойдут следующие технологические элементы для ливнёвки:

  • Ведомый диаметр 50мм, уклон составит 0,03.
  • Известный диаметр 63мм, используем уклон 0,02.
  • Берём диаметр от 75мм и выше — используем параметр уклона 0,01.

Оперируя данными, вы можете точно произвести требуемое вычисление для всей ливневой канализации. Помните, что для каждого региона используется свой показатель расчёта интенсивности осадков, и это важный момент при расчёте действенной ливневой канализационной системы.

Заключение

В процессе расчёта необходимо также учитывать дополнительные факторы, которые влияют на эксплуатационные характеристики всей системы водоотведения. В качестве таковых факторов учитывают — материал системы, глубина, используемая для прокладки системы, монтаж общих стояков, расположение охранной зоны. Все работы должны осуществляться в строгом соответствии с санитарными нормами и требованиями надзорных ведомств.

Основные характеристики ливневой канализации

Ливневая канализационная система является достаточно специфическим сооружением. В отличие от обычного водопровода в дождевой и талой воде присутствует большое количество как крупного мусора, так и мелких взвешенных частиц. Такой состав стока подразумевает проведение первичной очистки и создание канала для бесперебойного перемещения замусоренной воды.

Система ливневой канализации

Состав системы ливневой канализации на даче

Состав системы ливневой канализации не ограничивается исключительно водостоками, собирающими дождевую влагу с перекрытий сооружений. Дождевые трубы являются лишь одной из составных частей ливневки.

В ливневой дачной канализации можно выделить следующие основные составные части:

  • Элементы, отводящие дождевую воду и влагу от таяния с различных участков перекрытий или местности.
  • Элементы, собирающие отведенную талую воду в сторону от грядок или домов.
  • Элементы, позволяющие накапливать или вторично использовать накопленную влагу.

Также стоит отметить, что ливневая отводная канализация может создаваться с применением двух конструктивных методов: линейного и точечного, либо их комбинации.

Лотки для ливневой канализации

Точечная ливневая канализация на даче

При применении такого способа сбора дождевой или талой воды стоки собираются с твердых, не впитывающих влагу поверхностей, например кровельных покрытий или асфальтированных площадок. Далее стоки направляются в приемные воронки. После сбора стоки транспортируются в систему водоотвода.

Линейная ливневая канализация на даче

При использовании системы линейного отведения все стоки с невпитывающих поверхностей сливаются в желобы, расположенные вдоль таких участков. После сбора дождевые и талые стоки направляются в систему водоотвода. При наличии на вашем участке границы с оврагом или водоемом – целесообразно направлять стоки в сторону естественного стока. Как вариант – дождевые и талые стоки могут  поступать в очищающий септик, где и проходить первичную очистку.

Устройство ливневой канализации

Вторичное использование дождевой и талой воды представляется очень выгодным мероприятием. С ее использованием вы можете добиться солидной экономии на счетах за воду для полива или для уборки. Дождевые и талые стоки несут в себе сравнительно мало загрязняющих веществ и их очистка в стандартном септике не должна представлять особой проблемы.

  • https://iseptick.ru/kanalizaciya/livnevaya-kanalizaciya-v-chastnom-dome-svoimi-rukami.html
  • https://stroy-podskazka.ru/kanalizaciya/livnevka-v-chastnom-dome/
  • http://moydomik.net/kommunik/drenazhnaya-sistema/231-drenazh-vokrug-chastnogo-doma-sistema-otvoda-vody.html
  • https://stroyvopros.net/kanalizaciya/drenazh/livnevaya-kanalizatsiya-na-dache.html
  • https://domcoms.ru/kanalizaciya/livnevka/vodootvedenie-ot-doma-dozhdevyx-vod.html
  • https://wodakachka.com/kanalizatsiya/osnashhenie/ustrojstvo-livnevoj.html
  • https://sovet-ingenera.com/kanaliz/truby/vodootvedenie-v-chastnom-dome.html
  • https://trubanet.ru/kanalizacionnye-truby/livnevaya-kanalizaciya-zagorodnogo-doma-svoimi-rukami.html

Пример расчета

Рассмотрим, как выполняется гидравлический расчет ливневой канализации, пример которого поможет нагляднее представить ход вычислений:

Исходные данные:

  • территория площадью 100 м2 (0,01 Га);
  • расположение участка — Московская область (q20=80 л/с);
  • коэффициент поглощения влаги для кровли Ψ=1.

По формуле делаем гидравлический расчет дождевых стоков:

Qr = q20•Ψ•F = 80•1•0,01 = 0,8 л/с.

Поскольку угол наклона скатов практически везде превышает 0,03, то величина β = 1. Поэтому расход влаги в напорном режиме также составляет 0,8 л/с. Исходя из этого значения можно определить необходимый размер труб. Для этого можно воспользоваться специальными пособиями, в частности справочник Добромыслова.

Этот пример рассматривает простейший случай расчета ливневой канализации. Более сложные задачи слишком трудны и должны быть предоставлены подготовленным специалистам.

Требования СП к уклону ливневой канализации

Предварительно проводится точный расчет и составляется схема прокладки трубопровода. Все это поможет определиться с количеством необходимого материала.

Минимальный уклон ливневой канализации СП зависит от диаметра прокладываемых труб.

Уклон можно рассчитать при помощи онлайн-калькуляторов. Сегодня они в свободном доступе в Интернете. Можно поискать в Сети таблицы с готовыми прописанными величинами нужного уклона для труб с разным сечением.

Согласно усредненным показателям, можно определить, что:

  • труба DN 110 должна идти с уклоном где-то 20 мм на 1 м;
  • DN 150 — это значение уменьшается до 8–10 мм;
  • DN 200 — необходимый уклон составляет 7 мм на каждый погонный метр.

Для труб диаметром 50 мм перепад должен составлять не более 30 мм/м. Это гарантирует оптимальную скорость отвода воды.

Закрытый тип ливневой канализации

Сливная система крыши закрытого типа предусматривает глубинный водоотвод. Элементами такой конструкции являются встроенные лотки и пескоуловители, благодаря которым вода собирается и по трубам направляется в дождеприемники, их еще называют ливневыми колодцами. Затем осадки при помощи насосного оборудования или по наклонному каналу отправляются в канализационный коллектор, после чего попадают в искусственные водоемы или на очистные сооружения. Подобная система в частных домовладениях используется редко, в основном ее обустраивают в крупных городах. При создании дождевой канализации, скрытой от обозрения, требуется произвести расчет ливневых стоков с кровли и составить проект.

Строение ливневки

Трубы и желоба проложены с определенным уклоном.

Точечные дождеприемники собирают избыток влаги, отводят ее в проложенную трубную магистраль, которая транспортируют собранную жидкость самотеком в накопитель или коллектор.

В ливневой канализационной системе предусмотрены ревизионные колодцы, для проверки системы и устранения неисправностей.

Определенные правила касаются следующих деталей ливневки:

  • Дождеприемник
  • Поддон
  • Водоотводные лотки
  • Трубная магистраль
  • Пескоуловитель
  • Смотровой колодец.

Помимо всего «Ливневая канализация СНиП» дает возможность вычислить предполагаемое количество осадков в зависимости от региона, узнать, какой вид грунта преобладает и т.п.

Ливневый дренаж и тип водоотвода

По типу водоотвода ливневый дренаж может быть точечным или линейным.

Точечный дренаж. Такой тип водоотвода с кровли используется для обеспечения локального сбора воды с какой-нибудь одной поверхности, например с кровли загородного коттеджа, его монтируют под трубами для водостока или поливочными кранами. Заметим, что при наличии достаточных зданий, можно сделать водосток своими руками. В комплект входит колодец-дождеприемник, съемная решетка, фильтрующая корзина. Его подключают к канализационным трубам, по которым стоки уходят в коллекторный колодец.

 Линейный дренаж. Предназначается для сбора осадков со значительной поверхности – помогает решить проблему водоотведения комплексно. Для его обустройства используют водоотводы (линейные лотки, желоба, каналы) и пескоуловители (отсеивают мелкий мусор и песок).

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
