Строительство дымохода в бане из металла или кирпича

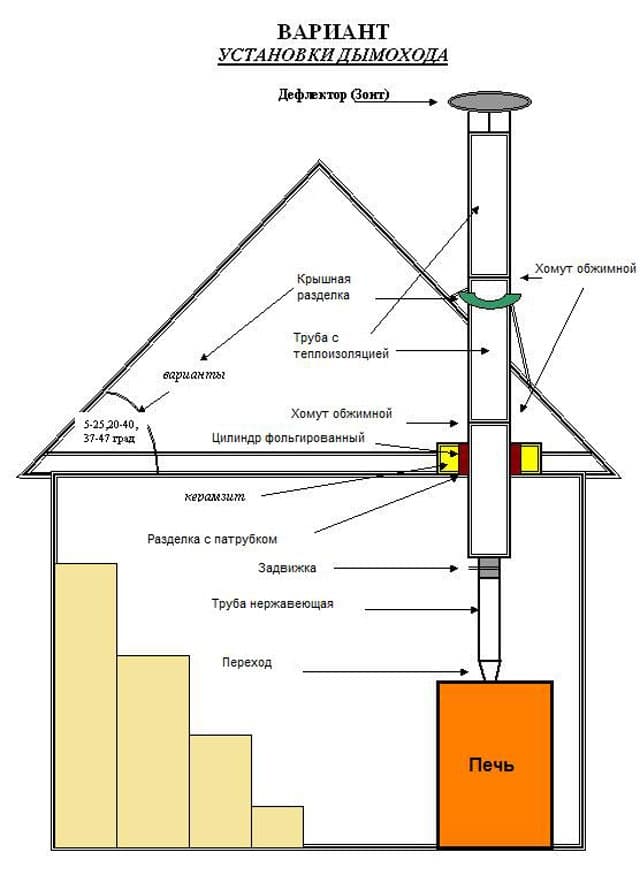

Варианты установок

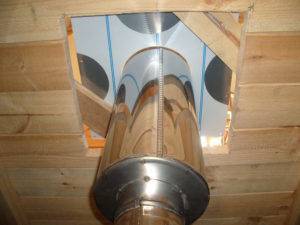

Дымоход сэндвич в перекрытии

Установку дымоотводов для печей можно начинать только после монтажа самой топки. Монтаж начинается с крепления к самой трубе удерживающих опор со специальными зазорами. Для дымохода лучше использовать асбестовую трубу, либо популярные в последнее время сэндвич-трубы.

Такие дымоходы более устойчивы к огню, но впереди нужно ставить металлическую трубу, так будет правильно сделать, а после первого колена можно ставить сэндвич-трубу. Дальше все выводится в потолок либо в стену. Сверху монтируется оголовок, а на нижней части трубы нужно установить специальную заглушку – для сбора конденсата и чистки трубы.

Когда монтируются печи самостоятельно, то и установка трубы не составит особого труда. Заканчивая кирпичные стены с печкой, приступают выкладывать дымоотводные ряды, обычно это делается между 12 и 19 рядами, когда полностью перекроются боковые дверцы. На 21 ряду делаются два канала — размером в один кирпич, впоследствии они соединятся. А пока с правой стороны необходимо напустить трех-четверки для закрытия просвета над ядром.

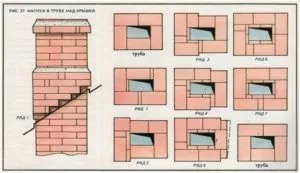

Напуск в трубе над крышей

Пространство между главной кладкой и ядром будет иметь 2-3 см, и все просветы заполняются минеральной ватой. На 22 ряду начинается смещение каналов к середине, и ядро окончательно перекрывается.Следующий ряд начинает сужать дымоход, и делается обычная классическая кладка в кирпич внутреннего пространства. Здесь монтируются заслонки – одна, а следующая через ряд, дальше через потолок труба выкладывается наружу.

Конечно, намного лучше купить дымоход для бани или сауны, чем сделать самому. Существуют современные системы дымоотводов для бани и сауны, например, схема дымоход-сэндвич — эффективен и прост в установке.

Металлический сэндвич дымоход

Для мастеров, делающих сборку дымохода из сэндвич трубы, будут полезны готовые системы, в состав которых входят прямые трубы, отводы, хомуты. Сэндвич труба – это металлоконструкция, в которой элемент меньшего диаметра помещена в трубу с большим сечением. Пространство между трубами заполнено термостойким изоляционным материалом. Система отведения из металла имеет хорошую тягу, мало засоряется, так как поверхность гладкая, сечение круглое, саже некуда осесть.

Дымоходный канал варится жестко в цельный контур или собирается по схеме, в процессе сборки диаметры стыкуемых отделов должны совпадать. В случае большего сечения одного из компонентов соединение осуществляют через редукционные переходники, стыки герметизируют.

Принцип монтажа

Существуют 2 способа сборки трубы для печи бани из металла:

• По конденсату – нижнюю, более узкая часть отрезка трубы, вставляют в больший по сечению широкую уже установленный элемент. Этот тип сборки распространен при обустройстве бань. При работе печи капли конденсата стекают в отстойник, не попадая в утеплитель.
• По дыму – зауженная часть секций трубопровода расположена вверх. При такой схеме монтажа улучшается тяга. Делают для систем с высокой температурой отводных газов.

Также дымоходную магистраль размещают внутри бани (чащке всего), за стеной здания.

Инструменты, материалы

В производстве стальных дымоходов используется оцинкованная, нержавеющую сталь разных марок (ферритрные, мартенситные, хромоникелевые, иные), сэндвич-элементы. Трубы из сложнолегированной стали (нержавеющей) используют в основном для внешнего расположения системы в комплексе с низкотемпературными источниками тепла. Нержавейка имеет преимущества перед оцинкованной сталью по прочности, теплостойкости, отсутствию реакции на агрессивную среду, но стоимость материала и работ высока. Монтаж сети отвода газов для бани из сэндвич-труб – оптимальное решение для бани.

Для монтажа также понадобятся:

• болгарка, диски;
• дрель, набор сверл;
• лобзик, пила по металлу;
• молоток;
• шуруповерт, шурупы;
• отвертки;
• отвес;
• элементы, оснащенные ревизией;
• обжимные хомуты;
• кронштейны;
• жаростойкий герметик на силиконовой основе;
• материал для теплоизоляции (слой толщиной 10 см).

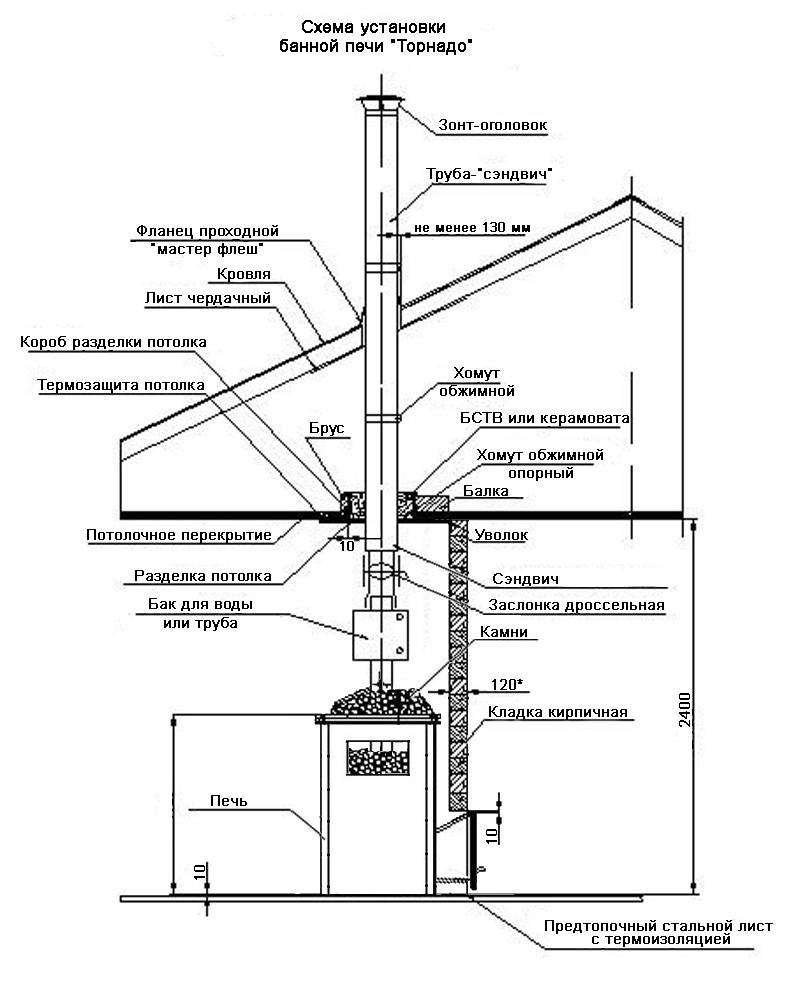

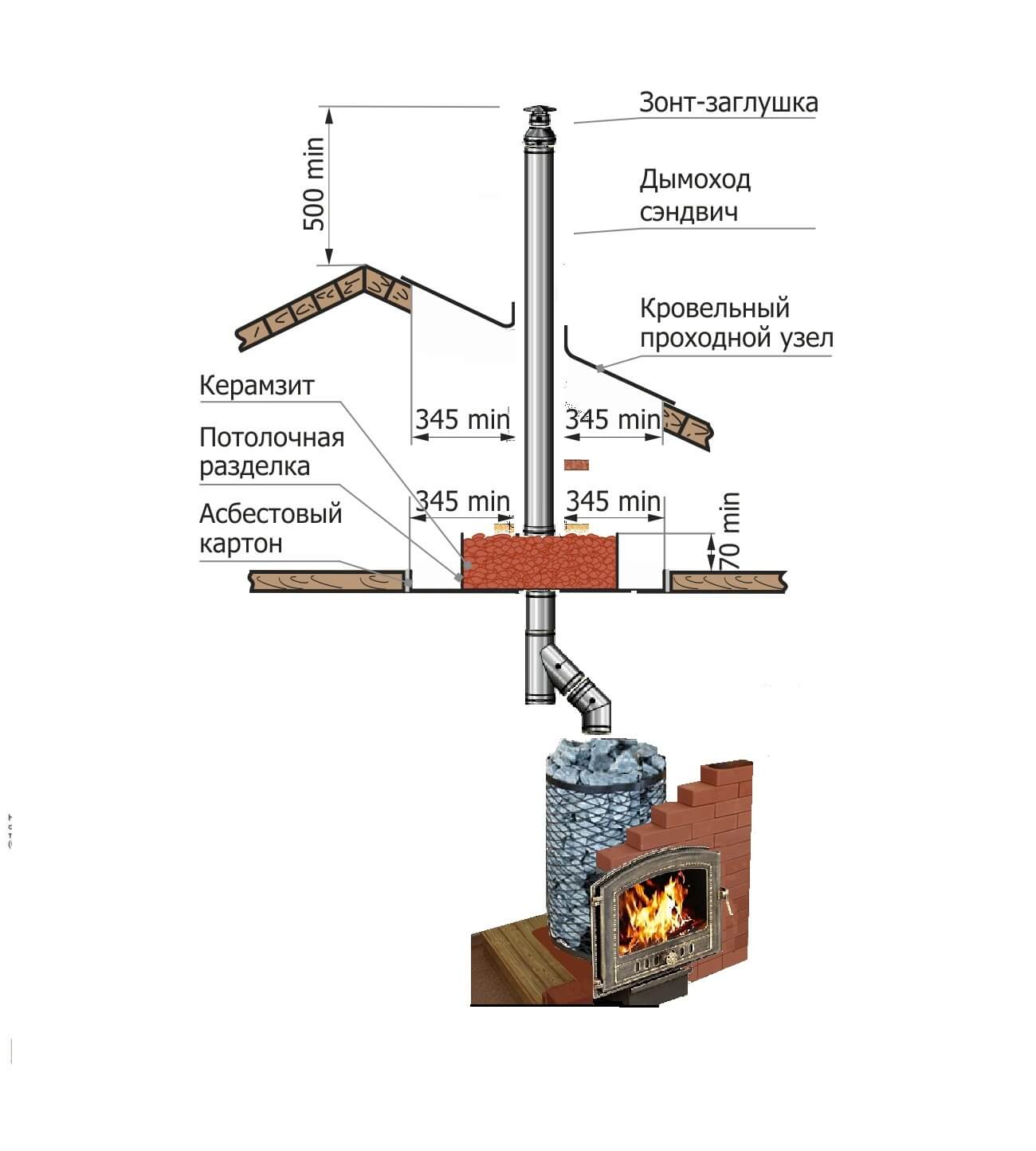

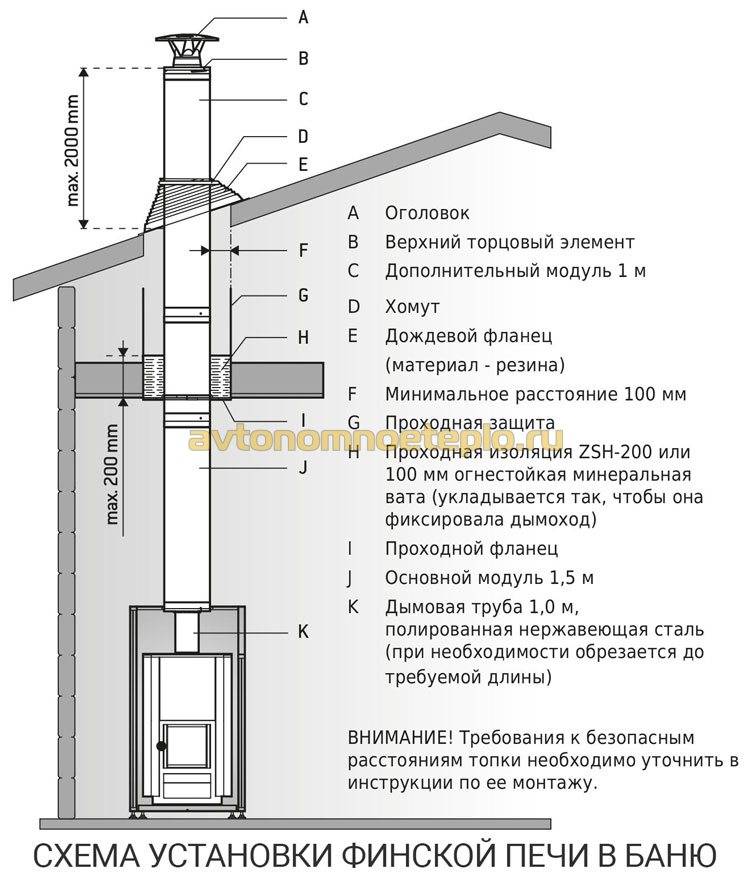

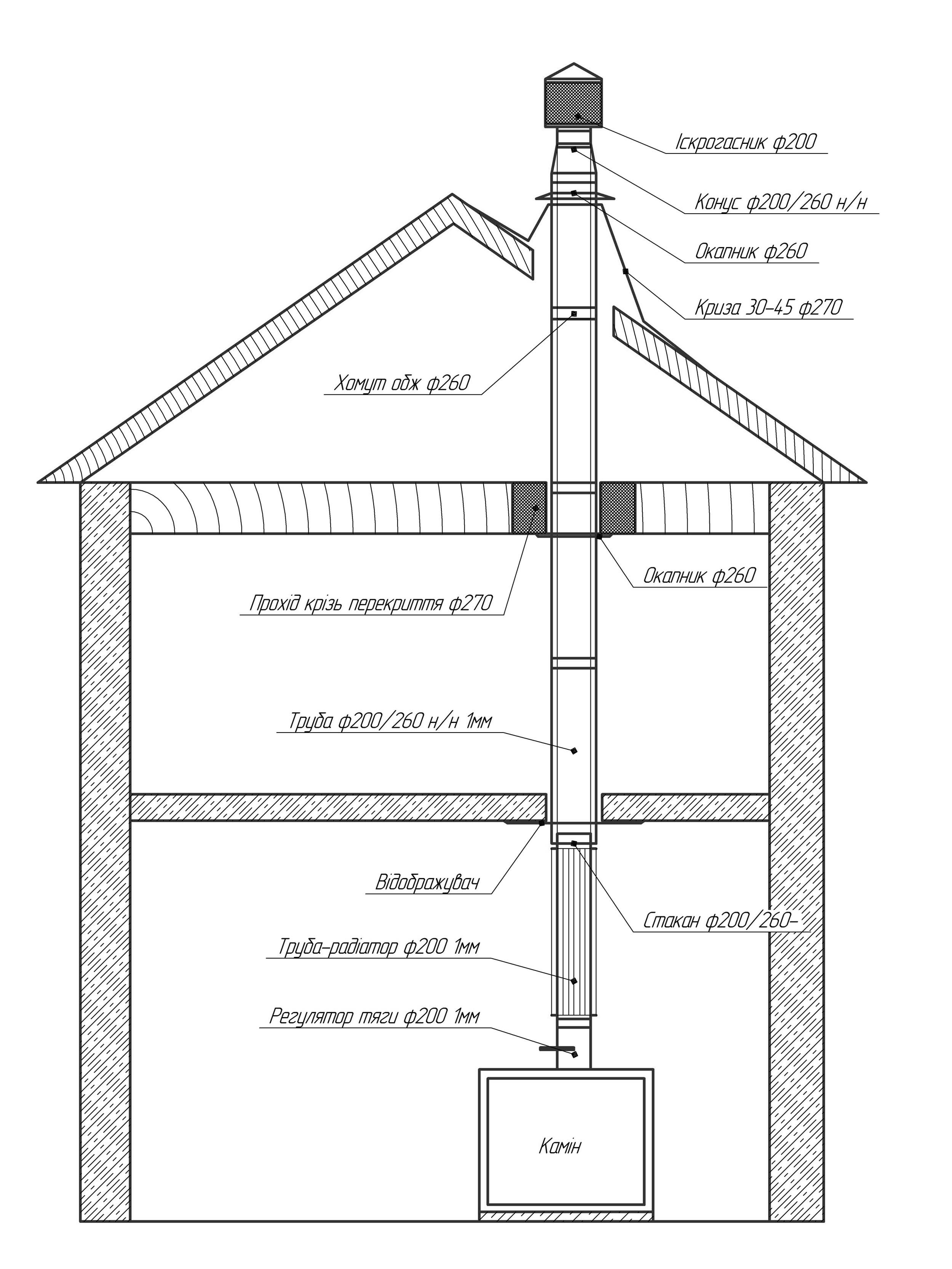

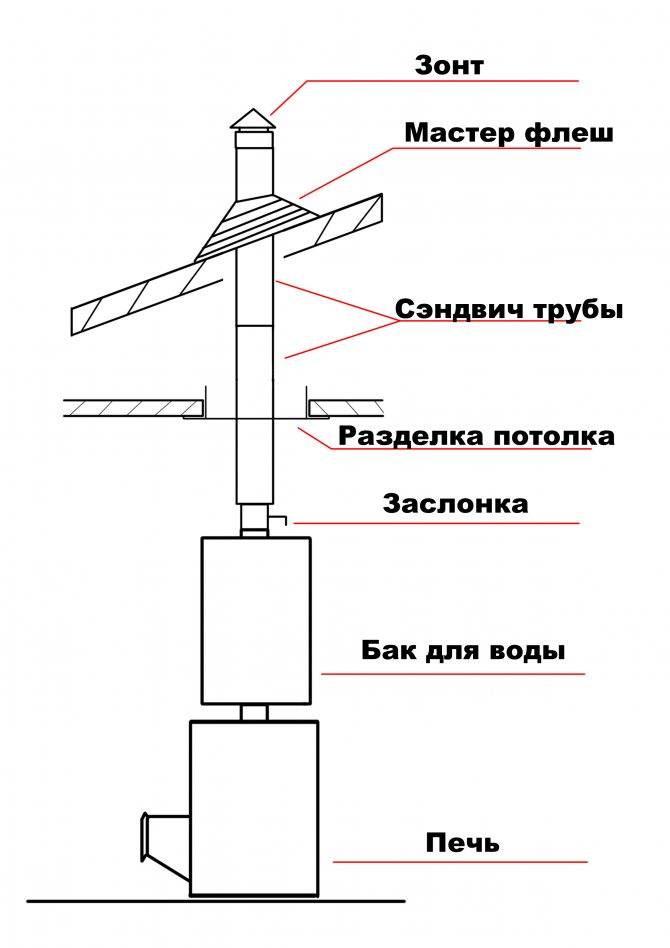

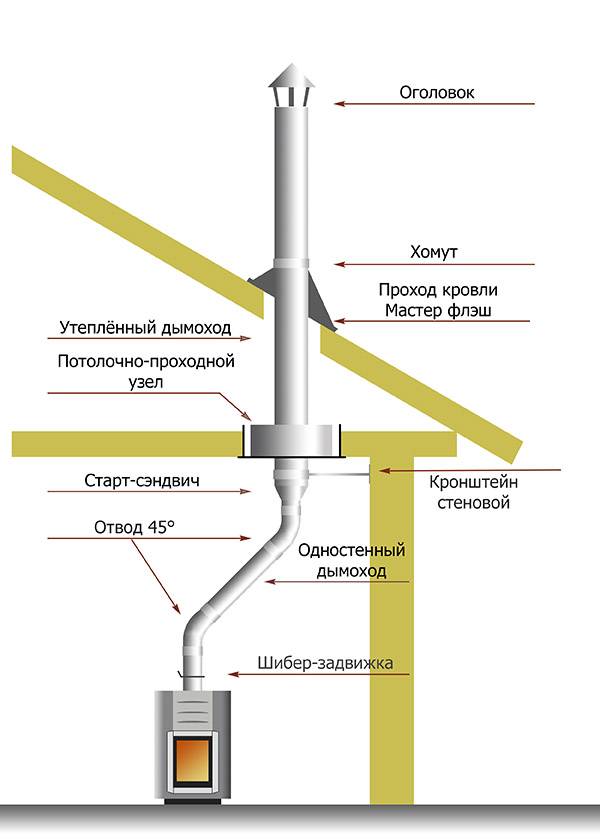

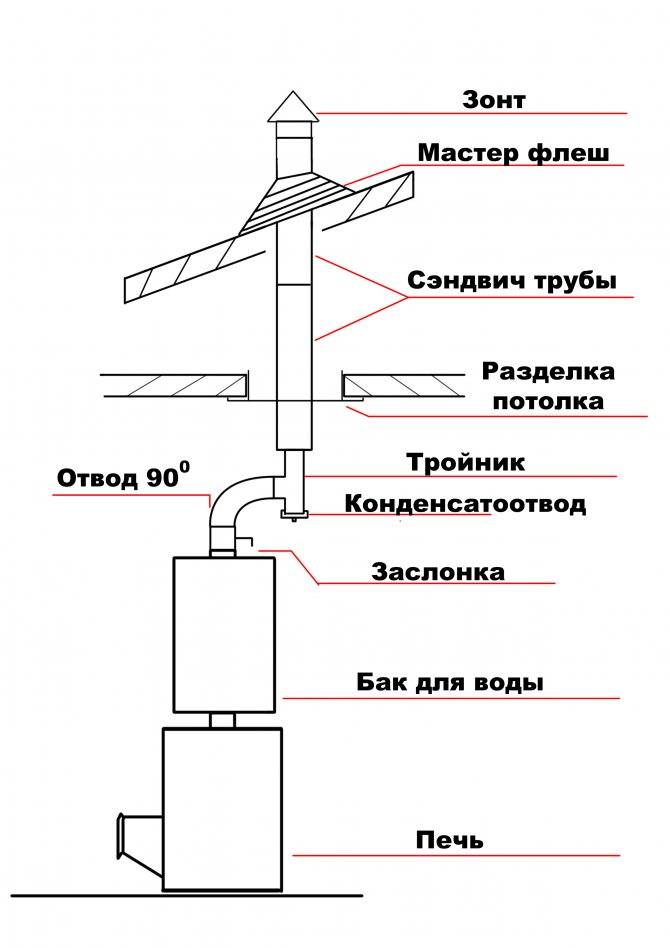

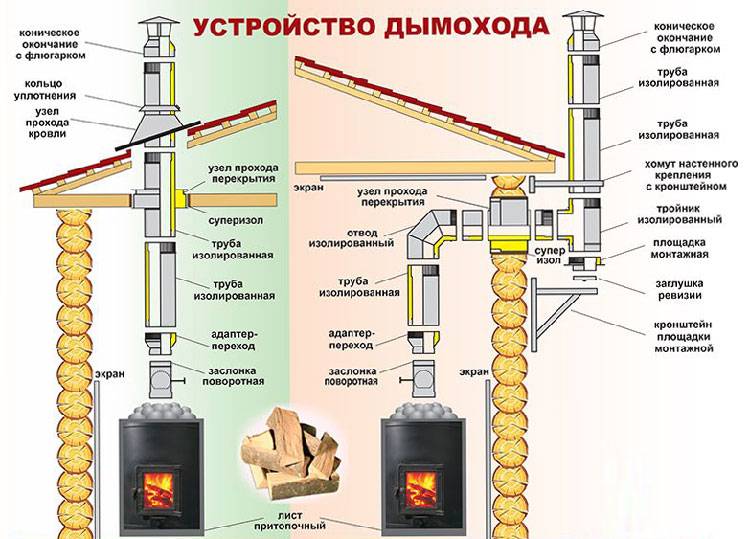

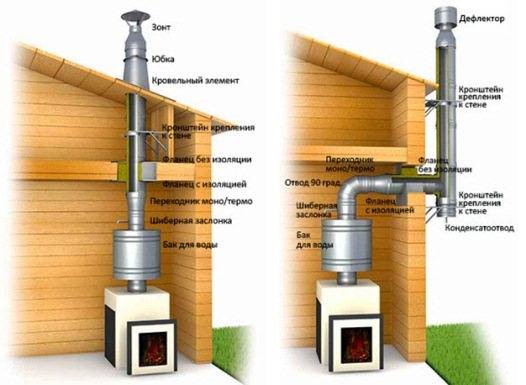

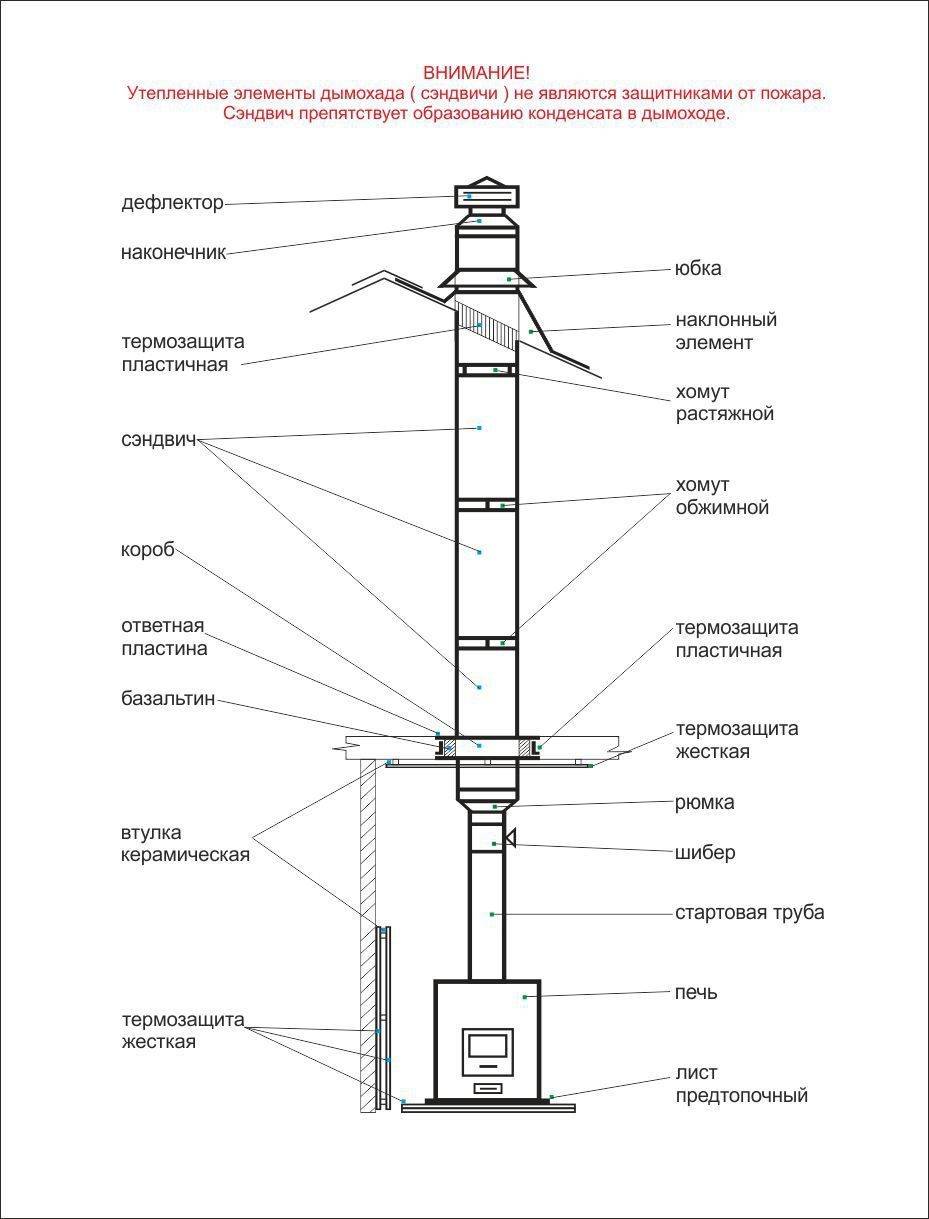

Схемы монтажа сэндвич дымохода

Сборка дымового контура делается поэтапно, начиная от печи к крыше. Особенность дымохода для бани из нержавейки, другого металла – он размещен у опорной стены (но не на ней, не вполтную), часто вокруг трубопровода строят кирпичную шахту (из пеноблоков).

Подготовительная стадия

• Нарисуйте схему дымопровода, выделив все конструктивные элементы.
• Произведите расчеты площадей сечения элементов, их длины, углов изгиба.
• Нанесите на несущую стену осевую разметку размещения, очертите отверстия в перекрытии, кровле.
• Вырежьте отверстия в местах прохода трубы в бане через потолок и крышу.
• Продумайте схему крепления.
• Сделайте изоляцию примыкающей стены термостойким материалом.

Смонтировать сеть вывода дыма можно как внутри бани, так и снаружи. Чаще делают внутренний дымоход, это экономит дрова, материал, силы, деньги.

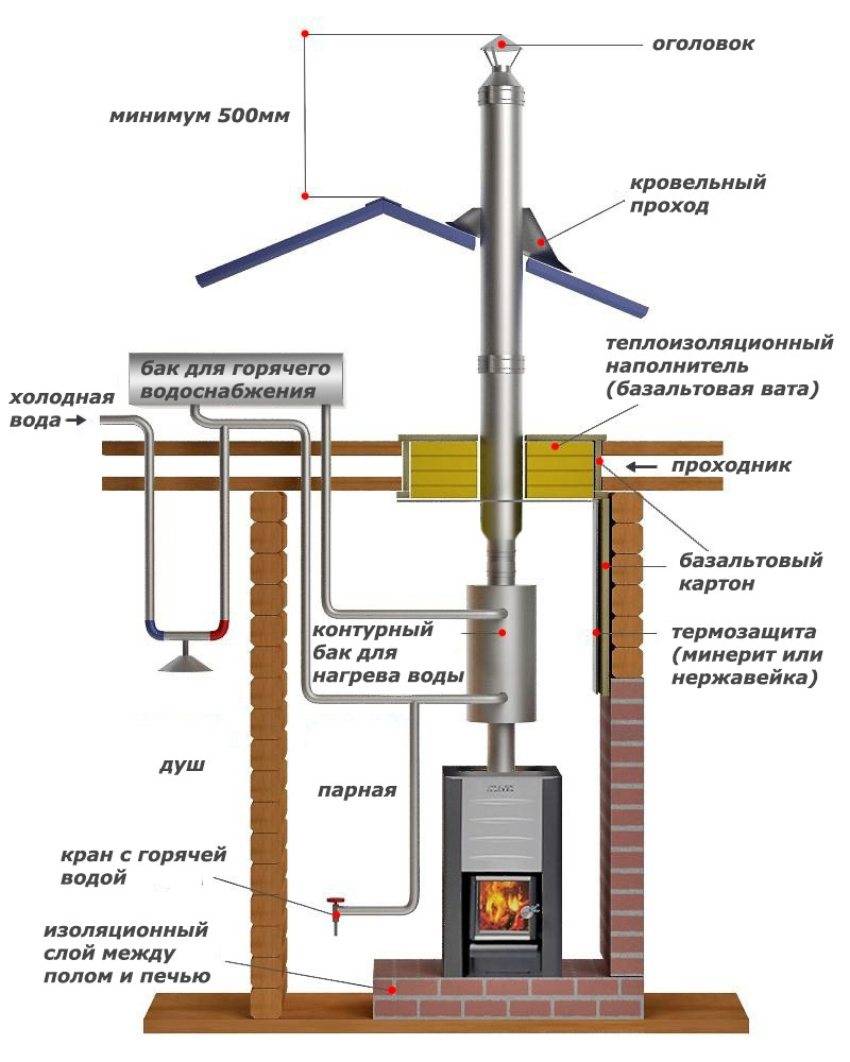

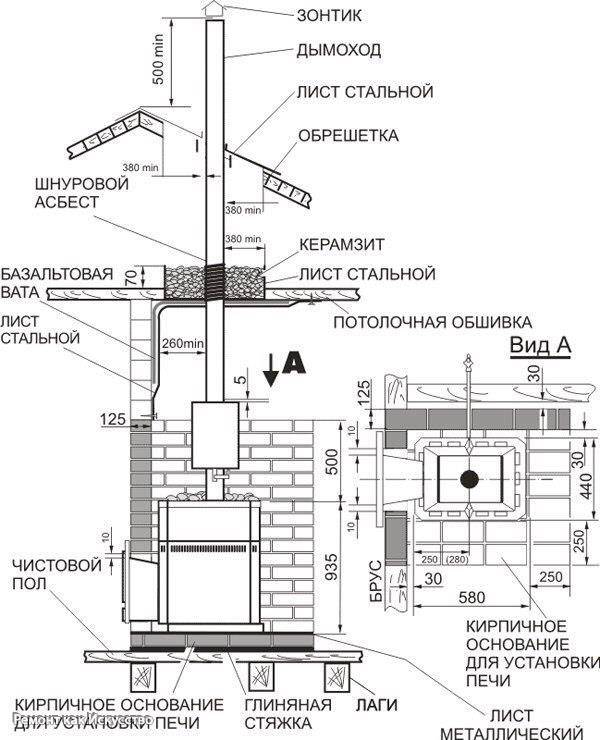

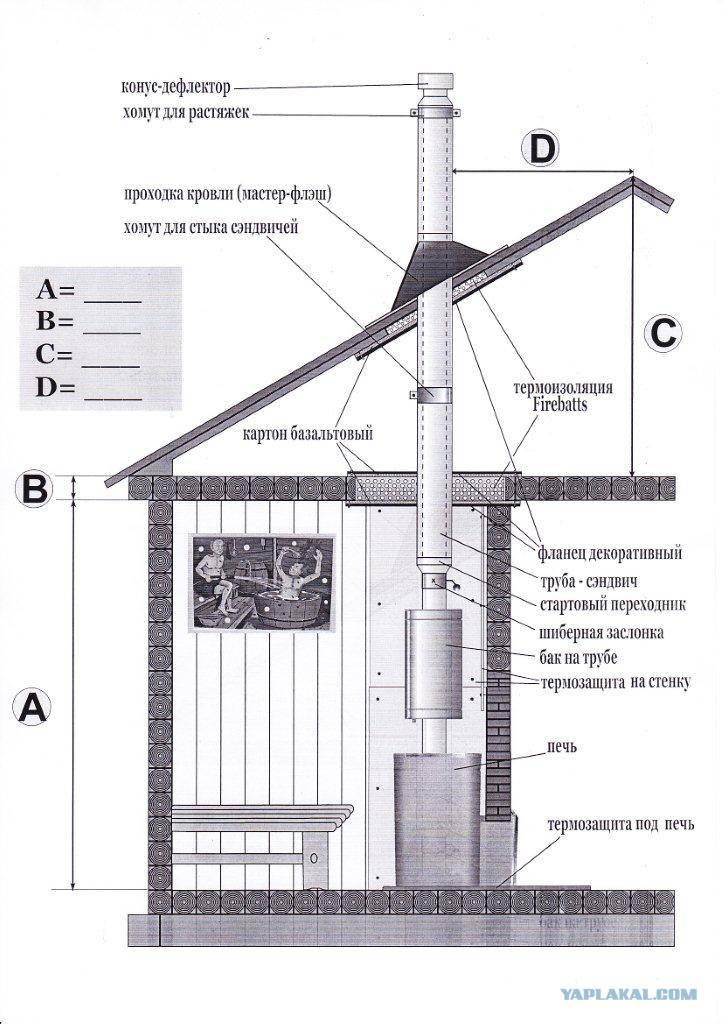

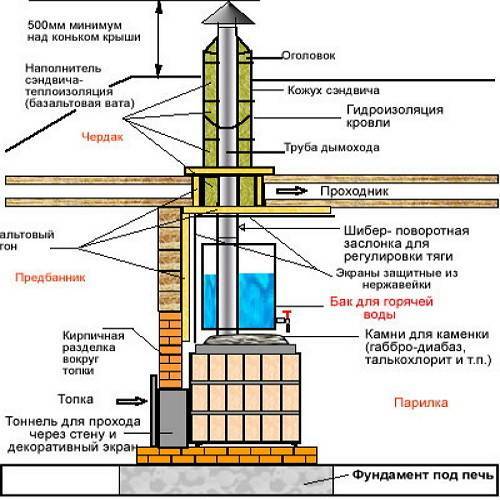

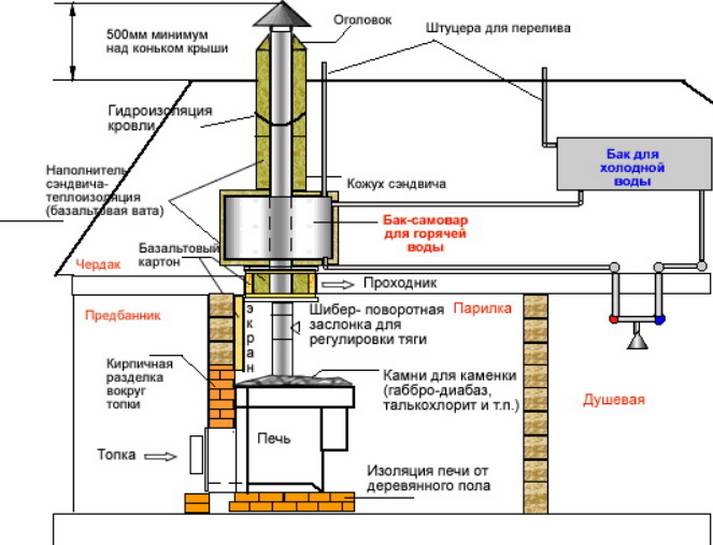

Подробное устройство дымохода в бане для дровяной печи, устанавливаемого внутри помещения:

1. К патрубку печи присоедините прямую однослойную трубу, длиной не меньше 1 м, из огнеупорной легированной стали. При строго вертикальном расположении не делают отводы, тройники. Далее трубу можно делать из сэндвич-труб.
2. При установке сборника конденсата на высоте 0,5 м от печи делают угловой отвод (45°), ведут наклонный участок, вставляют тройник. Далее вверх отправляют вертикальную магистраль, вниз отводят емкость под конденсат.
3. Подсоединяйте элементы трубопроводов, фиксируя места стыков огнестойким герметиком, хомутами.
4. Проход сквозь перекрытие, потолочный проходной узел, монтируется в виде короба из металла с центральным, жестко зафиксированным отверстием, совпадающим с осью магистрали. Отрезки сэндвич-трубы выступают за уровни перекрытия не меньше, чем на 7 см. Статичность отверстия обеспечивают накладные пластины. Внутри ППУ труба обязательно цельная. Свободное пространство в коробе заполняют негорючей изоляцией, чаще всего минеральной ватой.
5. На выходе через кровлю установите гибкую накладную манжету (мастер-флеш), обеспечивающую герметичность прилегания кровли к сети дымоотведения. Диаметры буферной зоны между горячей трубой и кровлей: для шифера, металлочерепичного покрытия – больше на 15 см, для битумного покрытия, мягкого рубероида – больше на 30 см.

После сборки трубы (высота над крышей не менее 0,5 м), оформите оголовок защитным элементом, поставив флюгер, дефлектор, колпак.

Выбираем материал, длину и сечение дымохода для бани

Дымоход, подходящий для одного вида топлива, может абсолютно не подходить для другого. Чем же отличаются дымоходы для разных отопительных приборов, работающих на различном топливе?

Так, кирпичный дымоход, великолепно работающий с дровяной печью или камином, где не нужно большой тяги и прямоугольное сечение замедляет ее, категорически не подходит для газовой печи. Для тяги – лучше стальная цилиндрическая труба. И лучше из нержавейки, двухконтурная с утеплителем между слоями.

1

Но если какой-нибудь производитель дымоотводящих систем станет утверждать, что именно его система универсальна и подходит для любых отопительных приборов, не верьте ему, потому что это фикция. Рассмотрим на примере:

1. Теплый воздух стремится вверх – это аксиома. Соответственно: чем больше теплого воздуха – тем лучше тяга. И это справедливо. Далее, чем выше труба, тем большее количества теплого воздуха будет в ней находиться и тем эффективнее будет тяга. Значит, высокая труба большого диаметра должна обеспечить великолепную тягу? Но, если перестараться с диаметром и высотой, то может возникнуть следующее: из-за чрезмерного увеличения диаметра дымохода происходит быстрое остывание продуктов сгорания, вследствие чего образуется конденсат, препятствующий их выходу. Результат – падение тяги.

2. Уменьшаем диаметр и увеличиваем высоту дымохода. Тяга радикально усиливается. При этом также увеличивается прохождение холодного воздуха через поддувало, радикально охлаждая и саму топку и далее. В этом случае ваш теплоноситель (дрова, газ, дизтопливо, мазут т.д.) в прямом смысле «вылетит в трубу». Но это только один из вариантов. Ведь если диаметр будет слишком маленьким, а высота трубы слишком большой, то тяга может вообще потеряться ввиду значительного аэродинамического сопротивления из-за завихрений в трубе. Тогда все будет еще хуже, и продукты сгорания могут попадать в помещение.

Случаи, конечно же, крайние, но закономерности – налицо. Подбор параметров дымоходов для печи бани в домашних условиях в лучшем случае может повлиять на КПД вашего отопительного прибора, а значит на ваши финансовые потери в итоге.

Существуют в свободном доступе программы расчета диаметров дымоходов, но данные, которые необходимо ввести в программу… есть желание – посмотрите сами. Это займет меньше времени, чем объяснение нецелесообразности затеи.

К чему это все? Да к тому, чтобы вы не рассматривали дымоход, как элементарный прибор и в любом случае балансировали его параметры с вашей печкой и видом топлива, которое она потребляет.

dymokhod-v-bane-8

dymokhod-v-bane-12

dymokhod-v-bane-14

Кроме этого, есть еще одно обязательное требование к любым дымоходам – их верхний уровень по отношению к коньку в зависимости от расстояния до него. Данная зависимость хорошо показана на картинке ниже.

В противном случае, возникающие завихрения на выходе из трубы могут реально сделать работу печи невозможной.

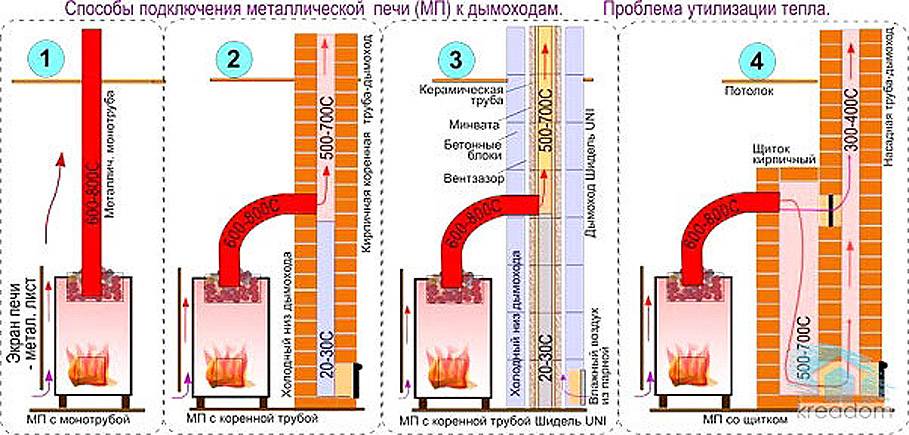

Варианты обустройства дымоходной трубы

Схема кирпичного дымохода.

Разводка системы отведения дыма включает в себя трубу, соединительные элементы и фланцы. Материалы для строительства дымоходных труб должны выдерживать высокие температуры, не выделяя при этом токсичных химических соединений. При строительстве используют следующие материалы и инструменты:

• огнеупорный кирпич;
• цементный раствор;
• мастерок;
• соединительные элементы;
• минеральную вату.

Различаются подобные конструкции по способу отведения продуктов горения. Чтобы через дымоход не выходило тепло из помещения, его размещают ближе к внутренним сторонам стен, в таком случае обеспечивается наилучшая тяга. Если подобное размещение дымоходной трубы все же невозможно, необходимо сделать ее стенки толстыми. Толщина стенок дымохода выбирается в зависимости от температуры окружающей среды.

Если зимой температура воздуха не опускается ниже -20°С, то можно сделать трубу со стенками толщиной не более 38 см. Если вы проживаете в северных регионах, этот параметр увеличивается до 65 см. При наличии в бане нескольких печей из кирпича необходимо организовать отдельную систему выведения дыма для каждой из них. Если такое невозможно на высоте 70 см, система рассекается. Внутренние стенки дымохода не должны иметь каких-либо неровностей, сделать ее идеально ровной не получится, однако следует максимально снизить количество изгибов. Это будет препятствовать скоплению сажи внутри дымохода из кирпича, что поможет избежать возгорания.

Раствор для кладки

От его качества зависит долговечность.

Песок. Должен быть мелким без примесей и просыпанный через сито с ячейкой 1,5 мм.

Глина. Всыпают в ёмкость и заливают хорошей водой (не затхлой), после чего перемешивают. Вода после замеса должна покрывать глину. Смесь оставляют для «закисания», на 2-3 суток. После чего процеживают через сито, растирая комки. Добавляют в ёмкость новую порцию свежей глины, и снова замачивают. И так, пока не сформируется нужный объём пастообразной консистенции.

Глины имеют разную жирность. Особо жирную «нейтрализуют» добавляя песок (в противном случае она ссыхается и трескается). Пропорция добавленного песка составляет от 0,5 и до 1,5 от объёма. Хорошее решение использовать шамотную глину. Некоторые мастера добавляют термостойкий клей. Однако, я не буду рекомендовать, поскольку результат может быть разный.

Видео: строительство дымохода в бане

https://youtube.com/watch?v=MMSAuqSRwcc

К строительству дымохода необходимо подойти со всей ответственностью. От качества выполненных работ будет зависеть не только функциональность печки, но и ваше здоровье. Ведь при неправильном исполнении конструкции, в помещение может поступать угарный газ. Поэтому тщательно изучите представленный выше материал, основательно подготовьтесь и, будучи уверенными в своих силах, приступайте к строительству. Удачи!

• https://kirpichman.ru/postrojki/kirpichnye-truby-k-metallicheskim-pecham-bani-kak-vylozhit/
• https://1-proect.ru/slozhit-trubu-kirpicha-bane/
• https://etokirpichi.ru/vozvedenie/parilka/dymohod-iz-kirpicha-v-bane.html
• https://sad24.ru/postrojki/banya/kak-vozvesti-kirpichnyj-dymoxod.html
• https://aqua-rmnt.com/otoplenie/stroitelstvo-dymoxoda-v-bane-iz-metalla-ili-kirpicha.html

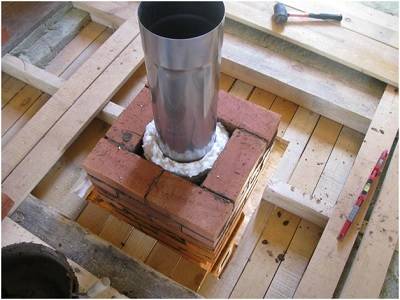

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.

Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000оС. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.

Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть  меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).

Подготовка и установка потолочной проходки

Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.

Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.

Так выглядит проходка потолка в готовом виде

Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).

Узел прохода кровли из минерита. Он полностью готов к использованию

Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).

Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки

Металлический

Для желающих установить трубу для бани своими руками идеальным вариантом станут дымоходы из металла.

Дело в том, что, прибегнув к данному варианту, вы существенно сократите как материальные, так и временные затраты.

В специализированных магазинах можно приобрести уже готовые конструкции с хомутами, трубами и отводами.

Итак, к основным достоинствам данного варианта можно отнести:

• Относительно невысокая цена. Если сравнивать кирпичный и металлический дымоходы по стоимости, то первый обойдется гораздо дороже. Помимо этого, сэкономить позволит самостоятельный монтаж конструкции, поскольку он не так сложен, как укладка кирпича, к примеру;
• По гладкой, скользящей поверхности трубы сажа и осадок с легкостью выводятся из помещения наружу, не задерживаясь внутри.

Безусловного, у металлического дымохода есть и недостатки, к которым относится отсутствие теплоизолирующих свойств. Из-за этого на нем часто остается конденсат, что провоцирует быстрое разрушение материалов. Исправить проблему можно при помощи утеплителя или посредством использования сэндвич-труб.

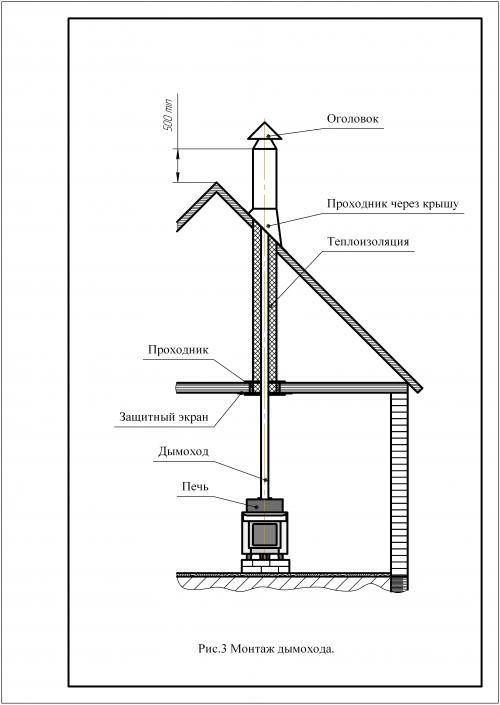

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

Не стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

Защитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

Сборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

• труба из нержавеющей стали или обычного черного металла с толстыми стенками;
• двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
• традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам. Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

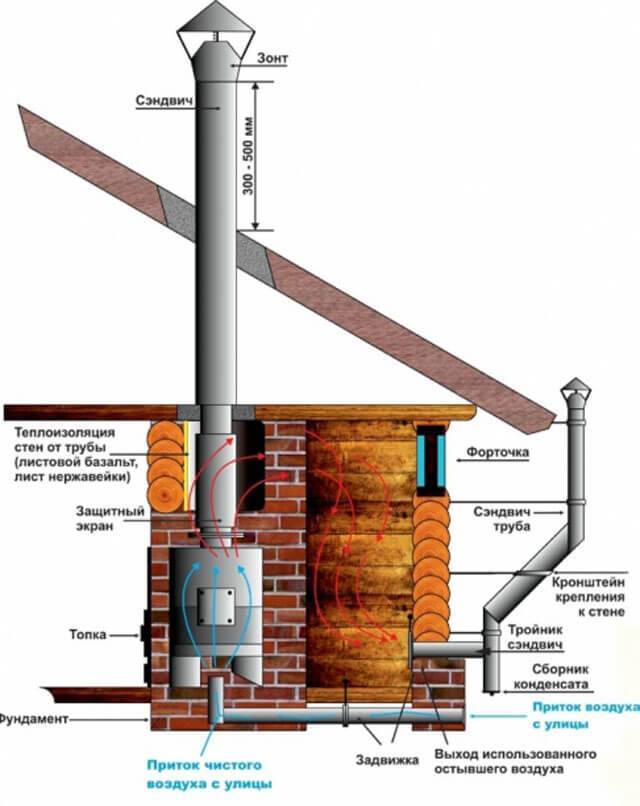

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

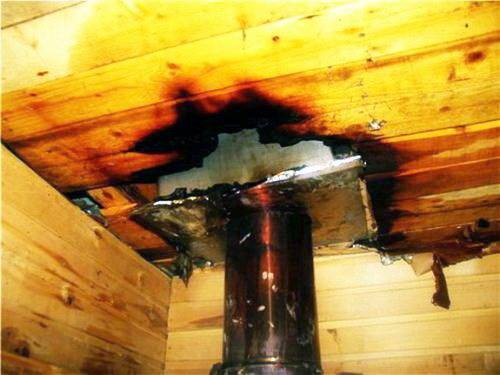

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

• огнеупорные керамические кирпичи;
• асбестовые трубы;
• нержавейка;
• сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем

Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи. Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель

Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу

Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

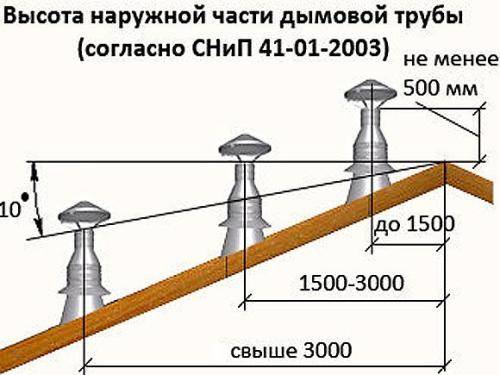

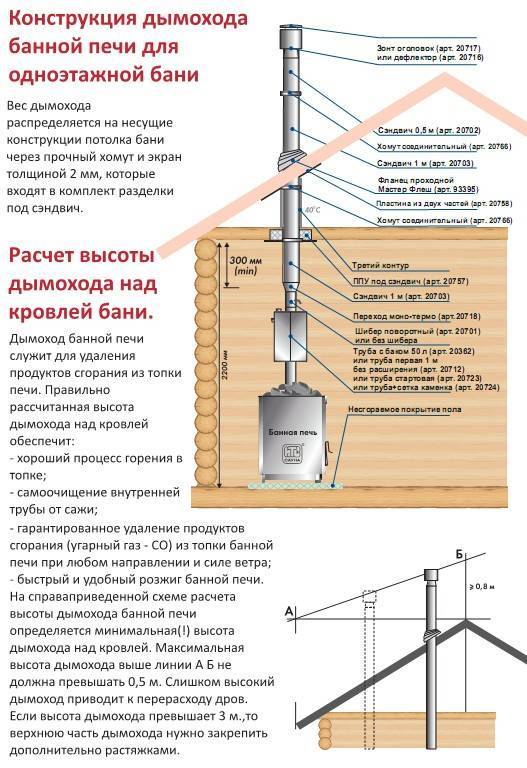

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

• наклона плоскости кровли;
• расположение канала на плане крыши относительно конька;
• расположения окружающих построек и деревьев;
• расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

• возвышение трубы относительно конька кровли;

• общую длину дымового канала от печки;
• вид и габариты оголовка;
• высоту дымохода относительно вентиляции, окон соседних строений.

Определяемся с параметрами

Диаметр дымоходной трубы определяется непосредственно исходя из прилагаемых к печи инструкциям. В большинстве случаев там приводят рекомендации по рекомендуемым величинам диаметра трубы.

Информация. Если инструкция отсутствует, то ориентироваться необходимо по выходному патрубку печи.

В инструкции также описана рекомендуемая высота дымохода, но если инструкции нет, то обустраивают дымоход с высотой не менее 450 см.

Помимо прочего, следует учитывать основные правила:

1. Труба дымохода может не менее чем на 50 см превышать уровень кровельного конька. Минимальное расстояние между коньком и дымоходной трубой — 150 см;
2. Если в вашей бане обустроена плоская крыша, то труба дымохода должна выступать не менее чем на 100 см;
3. Максимальное расстояние между коньком и трубой – 300 см.
