Парогенератор своими руками: схема и инструкция по сборке

Материалы для изготовления парогенератора своими руками

Чтобы изготовить парогенератор для самогонного аппарата своими собственными руками, не потребуется каких-либо специфических инструментов или деталей. Практически все, что нужно, можно купить в ближайшем хозяйственном магазине, а то и найти дома среди неиспользуемой посуды.

Емкость

Для изготовления парогенератора подойдет тара объемом от 5 литров. Самое главное условие – она должна герметично закрываться. Идеальным вариантом является старая (или новая) скороварка, можно использовать молочный бидон или даже просто кастрюлю с переоборудованной и дополненной крышкой.

Проверить нужно толщину стенок – они должны соответствовать типу нагрева и не прогорать. Чтобы установить внутри тэн, понадобится произвести побольше доработок самой емкости и непосредственно нагревательного элемента. Зато у такого способа самое высокое КПД.

Барботер

Изготовить барботер для подвода пара в заполненный брагой перегонный куб можно из трубки диаметром 1.5-2 см и длиной 20-40 см. Использовать можно любую имеющуюся дома трубку, если нужно покупать, лучше остановиться на сантехническом сильфоне.

Через каждый сантиметр в трубке делается пропил или круглое отверстие. Именно через них будет проходить пар, нагревающий брагу. Трубка опускается в перегонный куб примерно посередине, длина рассчитывается так, чтобы свободный конец не доставал до дна куба несколько сантиметров.

Штуцера

Потребуется два разных штуцера:

  • в месте вывода пара из парогенератора через шланг – обычный;
  • в месте присоединения барботера к перегонному кубу – с обратным клапаном.

Это необходимо для того, чтобы брага не попадала из перегонного куба в парогенерирующую емкость.

Предохранительный клапан

Предназначен для сброса лишнего давления из емкости. Если за основу парогенератора для браги берется скороварка, то такой клапан в ней уже присутствует. При изготовлении агрегата из какой-либо другой емкости, обязательно необходимо его установить и загерметизировать силиконом. Парогенератор без клапана сброса давления – довольно взрывоопасная вещь.

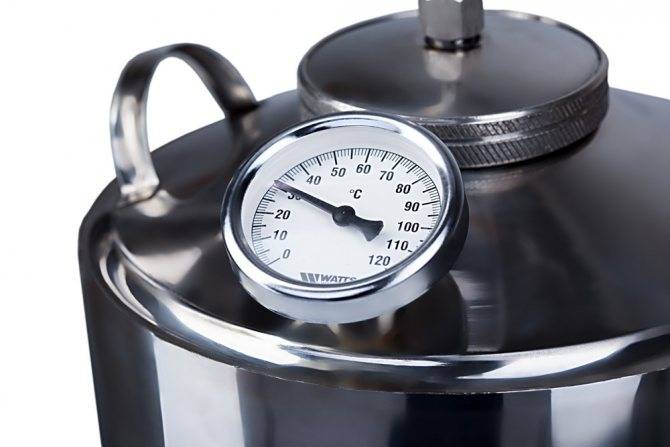

Термометр

Ни для кого не секрет, что вода закипает при 100 градусах, так зачем же здесь термометр? Дело в том, что при нагреве браги с помощью парогенератора важно не пропустить момент. Когда вода нагревается до 85-90 градусов, необходимо снизить интенсивность нагрева, чтобы пар не выделялся слишком быстро, а выделение спирта из браги происходило равномерно

Шланг

Крайне желательно, чтобы шланг был силиконовым. Рассчитать его длину и диаметр не сложно:

  • длины должно хватать для соединения парогенератора с перегонным кубом;
  • диаметр должен подходить под штуцеры.

Утеплитель для куба

В качестве утеплителя перегонного куба с нагревом через парогенератор можно использовать любой термостойкий материал. Так как куб не будет нагреваться на прямом огне, а основное тепло пойдет браге, а не стенкам емкости, нет необходимости подбирать не горящий материал.

Часто с этой целью используется сантехнический утеплитель, а также другие виды на подложке из фольги.

Терморегулятор

Терморегулятор требуется для парогенератора, оборудованного тэном. Если интенсивность нагрева электрической или газовой плиткой можно регулировать на самом нагревательном элементе, то с тэнами без терморегулятора работать довольно сложно.

Разновидности бань

Самодельный парогенератор для бани

Пар образуется при испарении воды. Получают его разными способами. Эффективность парения и сама банная процедура зависит от того, какой пар получается, какая температура сохраняется и как поддерживается. Различают 3 варианта парной бани.

  • Потовая – потельня. Здесь человек «моется» собственным потом. В финской сауне потения добиваются высокой температурой, в русской – относительно высокой температурой и хлестанием веником, в хамаме – высокой влажностью. В потельне паровая установка не нужна.
  • Парилка – на коже человека образуется конденсат из высоковлажного воздуха. Пар здесь получают, поливая раскаленные камни водой или квасом.
  • Шаечная – парящийся моется теплой водой из многочисленных тазов, шаечек, бочек методом плескания и обливания. От душа или ванной она отличается недолгим взаимодействием с водой. Главное условие шаечной – температура достаточно высокая, чтобы после обливания человек не чувствовал холода.

Надобность в образовании пара появляется в традиционных русских парилках и их аналогах.

Организация притока воды

Для устойчивой и главное — безопасной работы аппарата в условиях бани уровень жидкости внутри должен быть постоянным, тогда и поток пара будет стабильным, и проблем с перегревом ТЭНа не будет.

Для подвода воды используют схему сообщающихся сосудов. Вода попадает в парогенератор через дополнительную емкость или блок, присоединенный через медную или гофрированную трубку.

Блок представляет собой емкость цилиндрической или прямоугольной формы, внутри которой находится поплавок с кулисой и запорным клапаном. Поплавковый стакан, равно как и остальные части, можно взять из деталей запорного механизма сливного бачка. Специалисты рекомендуют для бани пластиковый поплавок заменить металлическим.

Суть работы парогенератора

Мойка двигателя своими руками Уже из названия прибора следует, что устройство представляет собой механизм по выработке пара. Специальная емкость парогенератора заполняется водой, которая под воздействием высокой температуры генерируется в пар. В зависимости от мощности прибора выставляется сила паровой струи, которая чистит салон автомобиля.

Удаление загрязнений может быть с такой поверхности как кожа, велюр, пластик, стекло. Без применения агрессивных моющих средств парогенератор позволяет удалить жирные загрязнения, плесень, клей, жвачку, пятна от смазочных материалов, смолы. В приборе могут быть дополнительные функции, позволяющие произвести не только химчистку салона, но и дезинфекцию поверхности.

Преимущества использования парогенератора

Паровой агрегат может иметь множество функций, позволяющих бережно ухаживать за салоном автомобиля и другим оборудованием. Приоритетные задачи в чистке следующие:

  • возможность чистить поверхность в труднодоступных местах;
  • обработка обивки сиденья может производиться без химических моющих средств;
  • устраняет неприятный запах, за счет глубоко проникновения горячего пара в мягкие автомобильные сиденья, можно избавиться даже от табачного;
  • обработка ковриков происходит при высокой скорости подачи пара и сушки, что предупреждает образование сырости и, как следствие, плесени;
  • паровая обработка безопасна для встроенной в салон техники.

Современный способ чистки салона автомобиля парогенератором позволяет справиться с самыми сложными загрязнениями. Так как механизм прибора предусматривает сухую обработку поверхности, автомобиль можно использовать сразу после чистки. Имея в наличии бытовой паровой агрегат, можно в идеальной чистоте поддерживать сиденья автотранспорта и мягкую домашнюю мебель.

Как использовать

Перед проведением генеральной уборки, помыть машину снаружи. Это необходимо, чтобы не занести грязь с улицы.

Как проводится химическая чистка:

Из авто убрать крупный мусор. Пропылесосить машину. Очистку начинать с потолка. Сначала отпарить потолок. Пар проникает в структуру обивки, выдувает мельчайшие частички грязи и растворяет их. Процедуру повторить несколько раз для полного удаления загрязнений. Почистить заднюю полочку. Грязные сиденья обработать паром, нанести моющее средство для химчистки, убрать пену. Пройтись парогенератором второй раз. Техника поможет лучше вычистить грязь. Чистка продувкой вентиляционных отверстий. В них скапливается вся грязь с улицы. Включить печку, чтобы салон быстрее просох или оставить двери машины открытыми. Заканчивают чистить автосалоны переходом на пол, пластиковые поверхности и коврики. Не остается разводов, удаляются болезнетворные бактерии. После парообработки коврики и пол потребуется почистить мощным моющим пылесосом

Пластиковые поверхности обрабатывать осторожно. Повреждается защитный слой, цвет тускнеет, возможна деформация. Затем удаляют грязь с багажника

Затем удаляют грязь с багажника.

Чистка автомобиля занимает до 5 часов. Если потолок мыли химическими средствами, то потребуется сушка —плюс 2 часа.

Результат паровой очистки приведет в восторг любого водителя. Салону возвращается первоначальный цвет, удаляются посторонние запахи и пассажиры на долго будут защищены от вредного воздействия микроорганизмов.

Чтобы добиться идеальной чистоты, можно воспользоваться услугами автомоек. Цена приемлемая. Очистка превосходно исправит брак после применения химических составов.

Пошаговая инструкция

Процесс изготовления зависит от окончательно выбранной модели и материалов в наличии. Не лишним будет посмотреть чертежибудущего устройства, которые предлагаются в ассортименте пчеловодами-умельцами. Если у вас есть старый улик, и паровая воскотопка будет производиться на его основе, то процесс требует следующих действий:

  1. Убирают дно улья. Сверлятся 4 отверстия для крепежа под решетки. Здесь же располагают устройства подачи пара.
  2. Выпиливают уклон на боковых стенках по принципу фронтона на домах, на одной стенке его делают больше для образования наклона и формируют там слив для будущего продукта.
  3. Оцинкованный лист железа распиливают по предварительно установленным замерам для обивки внутренней части корпуса улья. При закреплении оцинковки не забудьте сделать флажок для слива воска.
  4. Корпус собирают заново и утепляют каким-либо материалом. Стоит помнить, что крышка должна плотно прилегать к емкости для предотвращения потери пара.
  5. Парогенератор делают из любой емкости, о которых было рассказано выше, и подсоединяют с помощью шланга.
  6. Паровая самодельная воскотопка для рамок готова к работе.

Схема функционирования такого устройства проста и основана на нагреве паром. Особенностью является использование старого улья, а не готового металлического бака.

Как сделать воскотопку из стиральной машины

Старые активаторные машинки пользуются популярностью при самодельном изготовлении паровой воскотопки. Основой служит бак из нержавейки, который переоборудуют под емкость для перетапливаемого сырья. Но в процессе работы, вам понадобится специфический инструмент: болгарка и электросварочный аппарат. Для получения необходимой конструкции из бака, нижнюю его часть обрезают и приваривают туда решетку.

Процесс работы самоделки-воскотопки из стиральной машины заключается в следующем:

  • 40-литровую кастрюлю наполняют водой;
  • устанавливают алюминиевую миску для сбора;
  • по ее краям сверлят отверстия для пара;
  • на миску ставят бак с сушью на рамках и накрывают крышкой, изготовленной из листа металла или других материалов.

Устройство простое в эксплуатации, вместительное и не требует особой подготовки.

Способ изготовления воскотопки из старого холодильника

Еще одним способом является изготовление воскотопки из старого холодильника. Он очень актуален при наличии большой пасеки и немалых объемов воска для топки. Идеально подойдет корпус с внутренним алюминиевым или железным слоем, который был в старых моделях. Конструкция позволяет устанавливать сушь вместе с рамками. Для получения воскотопки из холодильниканеобходимо совершить следующие действия:

  • очищенный от всех частей корпус, устанавливают на кирпичи;
  • в задней стенке делают отверстие и герметиком крепят жестяной желобок для слива;
  • на месте мотора подсоединяют шланг от парогенератора;
  • внутри устанавливают сетку для фильтрации;
  • под слив ставят емкость для сбора.

Такая воскотопка эффективна и не требует особых затрат на изготовление.

Какой бы способ изготовления вы не выбрали, соблюдайте правила безопасности для предупреждения негативных последствий.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Watch this video on YouTube

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками. Не забудьте предусмотреть клапаны для слива и подачи воды

В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля. Один из самых необходимых – манометр

Он помогает отслеживать данные о температуре, а также давлении

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Сделал самоделку из обычного чайника. Теперь я «повелитель пара»

Недавно я разобрал чайник за 300 рублей, из м-на Светофор и выяснил почему он такой дешевый. После разборки меня посетила гениальная идея. Почему бы не сделать из него парогенератор, для хозяйственных нужд. Дело в том что готовый, фабричный прибор стоит больше пяти тысяч. Поэтому принял решение начать сборку самоделки из дешевого чайника. Первым делом необходимо удалить носик, содрав контактную пайку. Но вот не задача. Стенка чайника всего 0.2 мм и при удалении кусочка»фольги» образовались дыры в месте сварочных тычков.

Листайте галереи, там вас ждут яркие фотографии.

Надо как то эти отверстия заделать. Они нам не к чему. Кстати, надо руки расцеловать тому, кто изобрел холодную сварку. Она в этом месте вообще не заменима

. Лепим ее, сделав сварочный блинчик, согласно инструкции. После заделки с двух сторон, оставил процесс сварки в покое, на сутки.

Следующий технологический процесс это высверливании ступенчатым сверлом отверстий на 20мм. Одна «дыра» будет использоваться для подключения кислородного шланга. А вторая для заливки воды и контроля давления внутри генератора.

Следующий этап это сборка фитингов на смонтированные резьбы. Использую ФУМ ленту. Т.к рабочая среда- газ. В нашем случае пар.

Далее требуется выяснить, в процессе монтажа, не повредил ли я основную функцию чайника, кипячение воды. Наливаю воду, закрываю крышку. Включаю. Закипает.

Остается только присоединить кислородный шланг, одеть очки и провести испытание нашей «хираборы».

Как показали испытания, пар выделяется достаточный. Процесс работы вы можете наблюдать в видеоролике.

Зачем он нужен?

  • Отпаривать сложные загрязнения.
  • Разогреть что либо без огня, взрывоопасное, отпарить бак например.
  • Пар для бани, хамам.
  • Удалять наледь

Это первое что мне пришло в голову. Наверняка имееются тысячи применений.

Внимание

Как думаете, годная самоделка ? Жду ваши комментарии. Есть вопросы, задавайте, буду отвечать.

С ув. Тимофей Михайлов.

Статья: «Электро чайник за 351 рубль в м-е «Светофор» —Ссылка. Источник

Безопасно ли использование устройства

Еще много лет назад хозяйки со всего мира начали самостоятельно готовить различные виды самогона. При этом разновидность данного напитка значительно отличается в зависимости от региона, где его готовят. Например, на западе предпочитают настои, сделанные на основе орехов и различных злаков. А вот на востоке, наоборот, используют исключительно растительные вещества. Ну а славяне издавна использовали дрожжи для приготовления браги.

Поэтому значительно отличаются и аппараты, с помощью которых можно изготовить данные напитки. Например, всем привычные самогонные аппараты, которые мы помним еще со времен своего детства, завоевали популярность почти в каждой стране постсоветского пространства. Но до сих пор существуют некоторые любители данного горячительного напитка, которые не знают, как своими руками изготовить самогонный аппарат с парогенератором. Хотя на самом деле, этот процесс довольно прост и не требует особых усилий. Достаточно знать правильную схему и умело реализовать ее на деле.

Изготовление аппарата для варения самогона

Конечно, почти каждого, кто решается самостоятельно изготовить аппарат для варения самогона, интересует один и тот же вопрос: безопасно ли данное устройство? Однозначного ответа услышать, конечно, не удастся. Если делать все согласно инструкции и с учетом требований, которые выставлены в документе, то да, безопасно. Ну а если пренебрегать советами специалиста, то в результате такой аппарат может принести немало бед.

Начнем с того, что всем известно, что дистиллировать брагу, которая приготовлена на основе зерна, можно с помощью пара высокой температуры. К тому же таким образом удастся не допустить пригорание жидкости, чтобы в конечном итоге не испортить полученный продукт. Парогенератор для такой цели можно купить в любом специализированном магазине. Но можно его сделать и собственными руками. В результате полученный самогон будет иметь необычайно чистый вкус и запах.

При этом детали для приспособления найдутся в любом доме. Вместо бачка можно использовать домашнюю пароварку, а вот обычный сильфон послужит отличной альтернативой магазинному барботеру. Нужно не забывать о наличии предохранительного клапана. Эти вещи можно купить в любом магазине сантехники или каком-нибудь другом торговом центре с подобным ассортиментом товаров.

https://youtube.com/watch?v=-6o0zoJyAYw

Как устроен парогенератор

Принцип действия парогенератора напоминает кипение воды в чайнике, когда пар выделяется через узкий носик. С помощью клапана сверху герметично закрытого резервуара регулируется уровень давления внутри. От давления зависит температура пара. Таким образом, создаются разные виды бань.

Чтобы использовать генератор пара вместе с печью-каменкой, нужна такая конструкция, чтобы пар из аппарата поступал на камни с целью дополнительного подогрева. В результате парогенератор потребляет меньше электричества, а из-за небольшого снижения нагрева камней продлевается эксплуатационный срок печи. Такая схема устройства бани является предпочтительной, но если нет возможности сложить печь, парогенератор может использоваться самостоятельно, потребляя больше мощности. Зато можно сэкономить на дорогостоящем строительстве печки.

Основными конструктивными узлами парогенератора являются:

  • резервуар для воды;
  • нагревательные элементы;
  • камера испарения;
  • датчики и клапаны, обеспечивающие безопасность;
  • блок управления.

С внешней стороны металлического корпуса находятся:

  • патрубок для выполнения подсоединения к водопроводу;
  • кран для слива;
  • несколько разъемов для подключения датчиков;
  • выход паропровода;
  • устройство управления.

В зависимости от типа нагревательных элементов парогенераторы бывают:

  1. Печные. На боковых стенках печи делаются специальные узкие камеры, в которые заливается вода. Она греется от огня печи и испаряется после закипания.
  2. Электродные. Нагрев жидкости основан на принципе протекания тока между электродами.
  3. С применением трубчатых нагревательных элементов — ТЭНов.
  4. Индукционные. Конструируется полый контур из металла, нагревающийся от токов самоиндукции. Жидкость циркулирует внутри контура.

Для чего нужен контроллер в самогонном аппарате?

По своей сути процесс выделения спирта из исходного перебродившего сырья не так уж и сложен. Требования относительно поэтапного соблюдения технологии должны выполняться. Во избежание разрыва оборудования или выхода из-под контроля самого процесса дистилляции, самогонное устройство должно быть снабжено автоматизированными приборами или контроллерами. Наличие контроллера позволит


тщательно отслеживать процесс на всех стадиях и предотвратит необратимые последствия. Благодаря развитию современных технологий трудностей с выбором подходящего контроллера не должно возникнуть.

Главное что нужно запомнить, домашнее производство алкоголя творческий и увлекательный процесс, который при соблюдении простых правил относительно выбора конструкции аппарата и его деталей, подготовки сырья и дальнейшей переработки позволит добиться получения чистейшего продукта, соответствующего всем нормам качества.

Принцип изготовления парогенератора

Изготавливать парогенератор лучше всего из посуды с герметично закрывающейся крышкой. Идеальным вариантом станет скороварка, так как функция парообразования заложена в конструкции с самого начала.

Размеры емкости для нагрева воды будут напрямую зависеть от того объема пара, который вы хотите получить. В противном случае аппарату придется работать непрерывно, что негативно скажется на его сроке службы.

Нагрев воды в электрическом парогенераторе осуществляется при помощи нагревательного элемента. В этом качестве могут послужить электрическая (газовая) плита или ТЭН. Оптимальным вариантом является именно ТЭН. Так как его можно разместить внутри корпуса парогенератора. По сути ТЭН – это большой кипятильник, который можно приобрести в любом магазине хозтоваров.

При выборе ТЭНа важно определиться с его мощностью, которая будет зависеть от размеров камеры для нагрева воды. Если нет желания тратиться на кипятильник, можно разобрать старый электрочайник или самовар. Следует помнить, что крепление нагревательных элементов в современных электрочайников отличается от приборов старого образца, а потому потребуется устанавливать его внутри рабочей камеры другим способом

При необходимости можно установить внутри скороварки несколько ТЭНов

Следует помнить, что крепление нагревательных элементов в современных электрочайников отличается от приборов старого образца, а потому потребуется устанавливать его внутри рабочей камеры другим способом. При необходимости можно установить внутри скороварки несколько ТЭНов.

При установке нагревательных элементов необходимо соблюдать несколько правил:

  • трубки не должны касаться стенок и днища камеры;
  • расстояние от поверхности должно быть не менее 10 мм;
  • при установке следует использовать изолирующие шайбы, которые предотвратят нагрев стенок посуды;
  • отверстия, через которые устанавливается ТЭН, должны быть герметизированы снаружи и изнутри. Для этого лучше всего использовать термостойкие силиконовые прокладки.

Для эффективной работы парогенератора необходимо обеспечить постоянный приток свежей воды. Для этого над рабочей камерой следует расположить еще одну емкость. Размеры ее должны быть больше, чем размер преобразователя. Для этого в дне рабочей камеры делается отверстие, в которое вставляется медная трубка небольшого диаметра. Через эту трубку будет поступать свежая вода. Для более продуктивного парообразования трубку следует располагать ниже нагревательных элементов.

Сборка самодельного парогенератора очень простая, но, если неправильно соединить элементы, аппарат может быть опасен для здоровья и даже жизни.

Что понадобится для изготовления?

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

  • или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
  • , которую придется переработать более основательно;
  • . Над ней также придется потрудиться;
  • . Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие – она должна герметично закрываться.

Внутреннее устройство парогенератора аналогично электрочайнику – встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер – для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два – в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие – он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав – оптимальный выбор.

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней – свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний – поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями – 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.

Выполняем монтаж парогенератора

По понятным причинам твердотопливные парогенераторы использовать внутри помещений бань либо парных нецелесообразно. Для этих целей потребуются электрические агрегаты

При монтаже оборудования следует обратить внимание на состояние шлангов – они должны быть без перегибов и иметь небольшой наклон. Это необходимо для свободного стока конденсата

В ходе подключения энергетической установки к электросети следует использовать устройство защитного отключения. Мощность УЗО будет составлять 10−30 мА в зависимости от типа нагрузки и вида помещения

Обратите внимание, что парогенератор является мощной травмоопасной электроустановкой. По этой причине его монтаж должен сопровождаться обязательным подключением заземляющего контура

Различия парогенератора и паровой пушки

Промышленность и торговля предлагают десятки моделей парогенераторов, но для личных нужд можно сделать устройство самостоятельно. Принцип действия несложен, материалы в свободном доступе.

Парогенератор — это ёмкость с водой, откуда при нагревании выходит горячий пар. Достаточно взглянуть на чайник, чтобы понять, как действует генератор.

Генератор пара находится вне парной

Паровая пушка находится внутри парной

Любое из этих устройств может быть различной функциональной сложности. Для личной парилки в квартире, загородном доме или на даче можно сделать модель, отвечающую вашим потребностям и желаниям.

Устройство паропушки на порядок проще. Нужен контейнер с камнями, источник нагрева и система дозированной подачи воды. Устройство стали называть пушкой, потому что клубы пара, вырывающиеся из-под раскалённых камней, образно напоминают пороховой дым после пушечного залпа. Эффект достигается за счёт подачи воды в нижнюю часть каменки, которая сама по себе является куполом печи. Как и в случае с парогенератором открытый огонь можно заменить ТЭНами.

Паровая пушка предназначенное для подачи воды в наиболее разогретую часть печи с целью получения максимально сухого мелкодисперсионного пара

Нижняя часть воронки устанавливается на топку печи и обкладывается камнями

Простота паропушки — её достоинство, но и недостаток. Регулировка объёма и температуры пара производится вручную. Зато пушку легче эксплуатировать и при небольшом навыке на ней получается очень качественный сухой пар. Использование ТЭНов позволяет добавить элементы автоматики и контроля. Для большей эффективности рекомендуют заправлять пушку горячей водой, а ещё лучше кипятком.

Предлагаем ознакомиться Колосник в банную печь своими руками

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
