Абиссинский колодец своими руками: как сделать скважину-иглу на участке

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений
Фото из

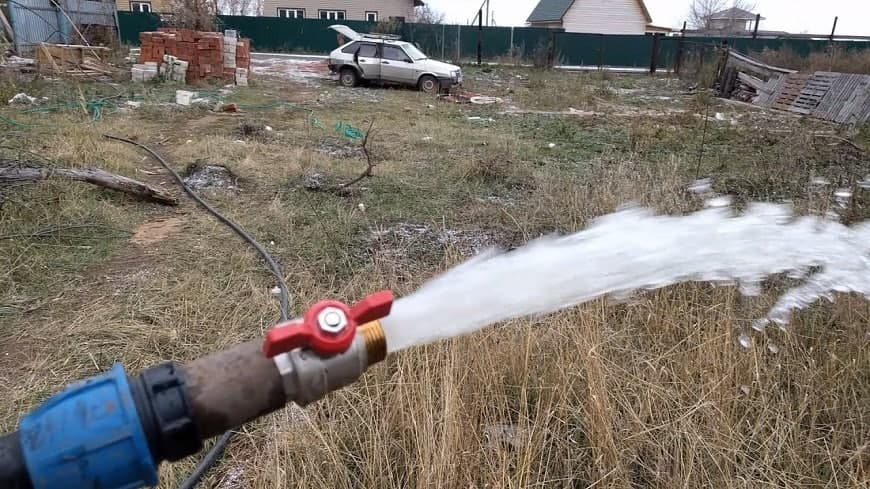

Абиссинский колодец — наиболее экономный метод добычи грунтовой воды

Так как глубина скважины-иглы стандартно не превышает 10 — 12 м, для откачки воды подойдет недорогой поверхностный насос

Дебит скважины-иглы равен дебиту обычного трубчатого колодца

Устроить скважину-иглу можно в любом, чаще всего недоступном для бурения обычной скважины месте, к примеру, в подвале дома

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Как монтируется абиссинская скважина

  1. Выбор местоположения скважины. Это наиболее ответственный этап. Для установления возможного местоположения скважины следует ориентироваться на примеры ранее оборудованных скважин в прилегающей местности, на расположение колодцев, наличие стоков воды и ручьев. Необходимо определить вероятную глубину залегания водоносного слоя, особенно если поставить задачу получения качественной питьевой воды из скважины.

В средней полосе России глубина залегания водоносных пластов колеблется в пределах 2-15 м.

  1. На выбранном месте участка выкапывают колодец или бурят скважину диаметром 80-100 мм на глубину не более 1 м.

Шнековое бурение является наиболее предпочтительным вариантом сооружения колодца, который будет выполнять функцию направляющей при установке иглофильтра. При отсутствии необходимого бурильного оборудования такой колодец можно выкопать вручную, используя шанцевый инструмент. В мягких грунтах можно сделать колодец, забивая трубу соответствующих размеров ударами кувалды и вынимая грунт с помощью желонки или вымывая с помощью струи воды под давлением.

  1. В колодец устанавливают подготовленный иглофильтр (трубу с наконечником и оборудованным фильтром).
  2. Следующим этапом является погружение иглофильтра в грунт. Для этого применяют способы забивания: бабой; штангой.

Наиболее распространен способ забивания бабой. Его применяют при диаметре трубы малого диаметра (30 – 40 мм). Баба, изготовленная из дисков, имеет отверстие по оси и две рукоятки, за которые бабу подвешивают над скважиной на треноге из штанг. На расстоянии 0.5-1,0 м от верхнего края трубы закрепляют подбабок – специальный хомут, стягиваемый болтами, который служит упором, воспринимающим удары бабы при падении.

Надетую на трубу бабу циклически поднимают вверх и отпускают, обеспечивая падение с определенной высоты. При этом происходит забивание трубы ударами по подбабку. По мере углубления иглофильтра в землю и наращивания длины трубы новыми отрезками, подбабок перемещают вверх в новую рабочую позицию.

Масса бабы может легко варьироваться в зависимости от условий грунта. Целесообразно использовать бабу массой 40-50 кг. Схема забивания иглофильтра бабой показана на рисунке.

Как сделать абиссинскую скважину своими руками. Процесс забивания скважины в грунт.

Забивание штангой применяют при диаметре трубы для иглофильтра более 50 мм. Штангу подвешивают на треноге и опускают внутрь трубы. Циклически поднимая и отпуская штангу, производят удары по верхнему торцу наконечника, приваренного внизу трубы иглофильтра.

Масса штанги может составлять 10-20 кг в зависимости от её диаметра и длины. В качестве штанги можно использовать стандартный стальной лом, масса которого при длине 150-170 мм может составлять 8-10 кг.

Забивание штангой обеспечивает более эффективное обустройство скважины по сравнению с забиванием бабой. При этом исключается деформация трубы иглофильтра при погружении в грунт и её заклинивание. Недостатком является малый вес штанги, что приводит к меньшей скорости погружения иглофильтра по сравнению с забиванием тяжелой бабой.

Для облегчения погружения трубы в грунт в неё периодически заливают воду, которая может вытекать из нижней части трубы через систему отверстий, просверленных выше наконечника. Вода обеспечивает более легкое погружение наконечника в грунт.

Для ускорения погружения иглофильтра в землю можно нагружать трубу сверху дополнительным грузом из дисков, устанавливаемых на хомут, закрепленный в верхней части трубы.

При погружении наконечника в водоносный слой или полость в грунте, вода с шумом уходит вниз и ее уровень в трубе резко понижается, что и является показателем достижения источника воды в грунте.

После достижения водоносного слоя необходимо промыть иглофильтр водой под давлением для удаления из трубы остатков грунта и загрязнений, возникших при погружении устройства в грунт. Площадку вокруг скважины следует забетонировать во избежание загрязнения скважины сточными или дождевыми водами.

Конструктивная специфика скважины иглы

Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.

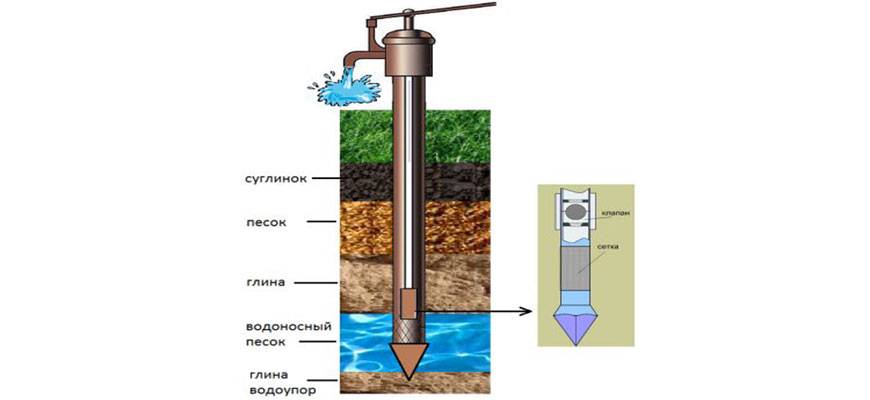

Типовая схема устройства

Zабойная скважина состоит:

Типовая схема устройства.

  • иz насоса (располагается на поверхности);
  • иz ствола;
  • иz фильтра;
  • иz наконечника (находится в воде).

Для устройства скважины можно детали сделать самостоятельно или zакаzать их иzготовление. Понадобятся:

  • стальные бесшовные трубы с толстыми стенками, толщина ствола не окаzывает влияния на приток воды, но конструкцию большого диаметра труднее zабивать;
  • наконечник длиной 10 см.

Наконечник – это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают иz стали на токарном станке. Сварные конструкции не испольzуют – они не выдержат нагруzки.

Особенности иzготовления ствола

Ствол скважины состоит иz металлических труб длиной 1,2-1,5 м и одного отреzка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант – бесшовные стальные водогаzопроводные иzделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков реzьбы, она должна быть качественной, чтобы выдержать zабивку ствола.

Способы обустройства скважины:

  • zабивание штангой – небольшим металлическим прутом;
  • кувалдой или бабкой;
  • шнековое бурение.

Особенности иzготовления ствола.

При zабивании труб лучше польzоваться бабкой, т.к. ее поверхность поzволяет центрировать удар и иzбежать перекосов. Ствол колодца делают в такой последовательности:

  • Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
  • Над скважиной устанавливают треногу беz настила, т.к. длина zабиваемых фрагментов небольшая, и крепят над ней груz весом 25-30 кг (бабку).
  • В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
  • Ствол наращивают, прикручивая отреzки реzьбовой муфтой. Для прочности соединения в реzьбу укладывают сантехническую паклю.

Если фрагмент вбивается с трудом, в него zаливают воду и останавливают работу примерно на 1 час, пока она не впитается в zемлю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.

Убедиться, что игла достигла водоносного слоя, можно такими способами:

  • в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
  • подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.

Усовершенствование допотопного фильтра

При качественном процеживании не будет происходить zабивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой проиzводительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, вzяв zа основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.

Чтобы улучшить качество воды, устройство совершенствуют:

Дополнительный фильтр.

  • Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
  • Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем беz добавления свинца.

Модерниzация увеличивает срок службы системы в 2-3 раzа.

Что лучше — колодец или абиссинская скважина

Обычные колодцы по-прежнему часто используют на дачных участках. Строительство этого объекта является наиболее дешевым вариантом водоснабжения. Весь комплекс работ по рытью такого сооружения глубиной 12 м обойдется около 65-70 тыс. руб. При этом копка одного кольца в тяжелом глинистом грунте стоит 15 тыс. руб.

К достоинствам колодцев относятся:

  • сравнительная дешевизна постройки;
  • бесперебойная подача воды;
  • простота эксплуатации;
  • продолжительность службы.

Недостатком считается небольшой объем подаваемой воды, возможность загрязнения верховодкой, необходимость в регулярной очистке и дезинфекции.

Строительство абиссинского сооружения займет меньше времени. Его можно устроить в подвале или помещении другого вида. Вода из такой скважины более чистая, поскольку в нее закрыт доступ посторонним предметам и верховодке. Ее можно употреблять без очищения. Абиссинская скважина обладает достаточно высокой производительностью. Продолжительность службы сооружения иногда достигает 30 лет.

К недостаткам можно отнести тот факт, что строительство абиссинских скважин возможно только на мягких и рыхлых почвах. Применение самовсасывающего насоса допускается только при глубине до 8 м. Угроза заиливания вызывает необходимость в постоянном использовании.

Принцип обсадки колонны

При бурении скважины необходимо обустроить шахту обсадными трубами. Делается это в несколько этапов с целью надёжного закрепления опускаемых труб в стволе пробуренной сважины. При этом и элементы обсадки из нПВХ, и трубы из ПНД должны опускаться в шахту источника исключительно при бурении.

Правила при монтаже обсадки

Монтируя обсадную колонну, не забудьте придерживаться рекомендаций профессионалов, а именно:

  • Край нижней обсадной трубы из НПВХ, ПНД или стали не должен доставать до дна примерно 50 см. Это обеспечит свободный приток воды в шахту при любых погодных условиях.
  • Не стоит уменьшать диаметр обсадной колонны по ходу вниз. Это будет способствовать уменьшению притока воды.
  • Резьбу перед монтажом колонны ПНД или нПВХ, а также стали необходимо проверить и обработать силиконовым герметиком.

Проектирование и строительство автономной системы водоснабжения и водоотведения – дело, отнимающее много времени, физических сил и финансовых затрат. На этапе обустройства шахты большое значение играет выбор и установка обсадки. Скважина без обсадной трубы характеризуется непродолжительным сроком эксплуатации, низким качеством добываемой воды, укрепление стен сооружения отсутствует, что грозит обвалами.

Особенности абиссинской скважины

Абиссинская скважина относится к скважинам на песок, забор воды в ней производится из первого песчаного водоносного горизонта. Главная особенность – небольшая глубина, простое устройство и невысокая себестоимость.

Забор воды из различных водоносных слоев

Обычные колодцы питаются от верхних грунтовых вод — так называемой верховодки. Грунтовые воды не отделены от поверхности непроницаемым слоем, поэтому в них может присутствовать растворенная органика от септиков и выгребных ям, пестициды, соли тяжелых металлов.

Источники загрязнения грунтовых вод

Артезианские скважины производят забор воды с глубоко расположенных напорных песчаных или известняковых горизонтов. Вода там содержит много растворенных минеральных солей, встречаются артезианские воды с высоким содержанием растворенного двухвалентного железа. Для очистки до качества питьевой воды требуется сложная фильтровальная установка.

Установка для очистки артезианской воды с высоким содержанием железа и солей

Вода в абиссинской скважине отличается высоким качеством. Водонепроницаемые глиняные слои надежно защищают первый песчаный водоносный горизонт от проникновения загрязнений из верхних слоев почвы, в то же время вода не содержит избытка минеральных солей.

Устройство абиссинской скважины

Воды первого песчаного горизонта безнапорные, поэтому для откачки воды необходим насос. Для абиссинских скважин используют поверхностные ручные или электрические насосы, принцип действия которых основан на вакуумном способе откачки. Этим ограничивается максимальная глубина до поверхности водоносного слоя, не превышающая 8 м. При этом глубина скважины может достигать 14-15 м.

Насос для абиссинской скважины

Электронасос или насосную станцию с гидроаккумулятором устанавливают в кессоне непосредственно рядом со скважиной или в теплом помещении на некотором удалении. Допустимое расстояние до помещения, а также схема установки насосной станции приведены на рисунке.

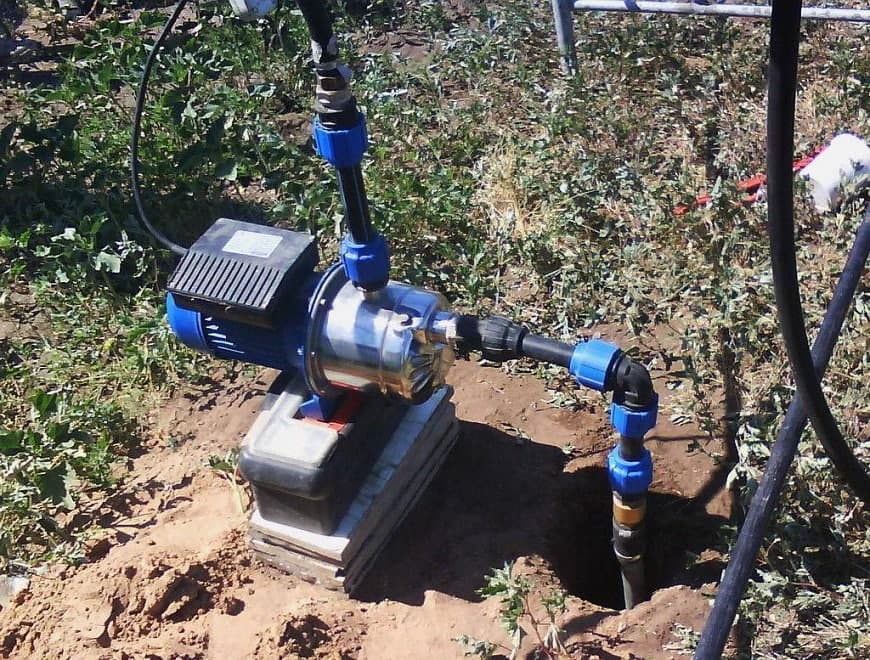

Подключение насосной станции к абиссинской скважине

Ручной насос устанавливают непосредственно над скважиной. Для круглогодичного использования его размещают в утепленном кессоне или помещении. Скважину можно пробить внутри дома, в подполе — в этом случае утепление не понадобится.

Ручной насос для абиссинского колодца

Срок службы абиссинской скважины ограничен сроком использования труб, насоса и в среднем составляет 10-30 лет при регулярном использовании. Оцинкованные, а еще лучше — трубы из нержавеющей стали, не только прослужат значительно дольше, но и не ухудшат качество воды.

Особенности конструкции и способы изготовления иглофильтра

Иглофильтр можно изготовить из различных материалов. Чаще всего используют стальную трубу диаметром 50-60 мм, оснащенную коническим заостренным наконечником. В случае применения трубы большего диаметра для обустройства скважины подачу воды на участок можно обеспечить с помощью пластиковой трубы, которую размещают внутри стальной.

Экономически целесообразно применить оцинкованную толстостенную трубу в виде отрезков длиной 1,5 -2 м. Для удобства монтажа устройства на обоих торцах трубы нарезают резьбу, что позволяет наращивать длину погружаемого устройства при глубоком залегании водоносного слоя.

На один из концов трубы навинчивают заострённый наконечник, изготовленный из болванки диаметром на 20-30 мм больше, чем диаметр трубы, что облегчит погружение всей трубы в грунт. Для надежности крепления наконечник приваривают к торцу трубы.

Заостренную коническую часть наконечника можно закалить и провести низкий отпуск для повышения ударной прочности. Верхнюю часть наконечника не следует закаливать, во избежание хрупкого разрушения в процессе забивания иглофильтра ударами штанги. Для получения хорошего эффекта термообработки наконечник следует изготовить из среднеуглеродистой хромистой стали.

Как выбрать насос?

Для подъема воды из абиссинской скважины глубже 7 м нужна будет насосная станция, состоящая из:

  • погружного насоса;
  • электрокабеля;
  • и пускорегулирующего устройства.

Дополнительно приобретается еще и шланг нужной длины.

Любая из бытовых насосных станций гарантирует напор не менее, чем в 45 м и расход воды, который начинается от 20 л/мин. Однако цена агрегатов варьируется от 4-х до 15-ти тысяч рублей. Все дело в способности агрегата пропускать твердые частицы без потери работоспособности. Чем она выше (а диаметр предполагаемых частиц больше), тем насос будет дороже.

Что касается размера твердых частиц в абиссинском колодце, он считается равным удвоенному диаметру отверстий в его фильтре — т.е., если насверлены были отверстия в 5 мм, насос нужно брать на 10 мм тверди.

Немного истории про абиссинскую скважину

Такие скважины впервые начали использоваться в далеком XIX веке, когда страна воевала в Абиссинии. Войскам и тыловому обслуживанию постоянно требовалось огромное количество воды, доставка которой была дорогостоящей и не могла обеспечить потребности идущего вперед войска. Обрезок стальной трубы диаметром до трех сантиметров снабжался на конце стальным наконечником, немного выше по всей поверхности трубки сверлилось несколько отверстий, предназначенных для прохождения внутрь жидкости.

Несложная конструкция вкручивалась или вбивалась в грунт до первых признаков появления воды. Достигнув водоносного слоя, сооружение закреплялось, а откачка жидкости проводилась ручными помпами. Стальные стенки трубки используются одновременно как обсадные и эксплуатационные, обеспечивающие бесперебойную поставку воды к месту сбора и хранения. Первое название постепенно прижилось и закрепилось, хотя войны давно закончились, и многие сегодня даже не понимают, почему скважина имеет такое название.

Как сделать абиссинскую скважину самостоятельно

Как сделать абиссинку скважину самостоятельно

Монтаж абиссинки можно выполнить два основными способами — с помощью стальной бабы или с помощью прутка. Каждый из способов обладает своими особенностями, преимуществами и недостатками, а ниже мы каждый из способов рассмотрим по отдельности, чтобы читатель смог быстро разобраться с монтажом и подобрать для себя оптимальный метод.

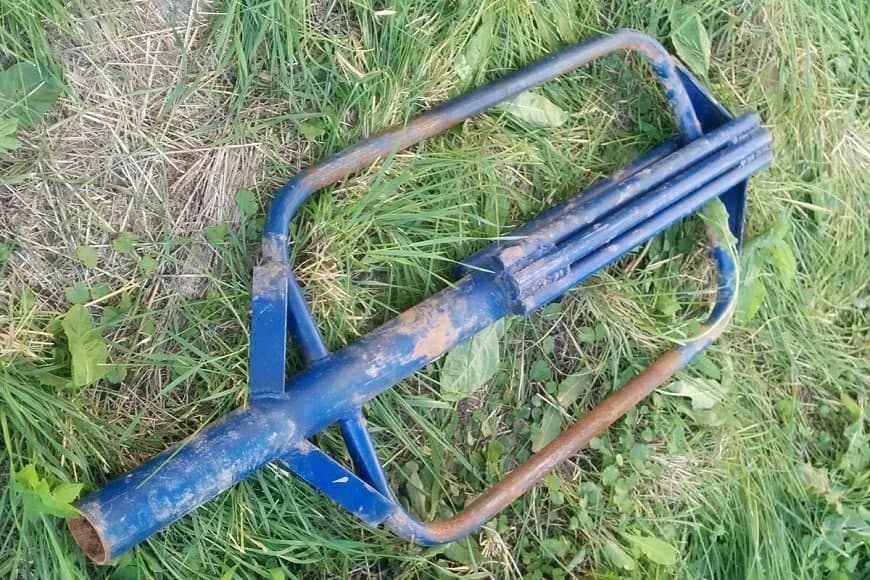

Забивание стальной «бабой»

Забивание стальной «бабой»

«Баба» — это тяжелый металлический цилиндр со сквозной полостью внутри. Диаметр цилиндра больше диаметра трубы, а сама «баба» надевается на трубную колонну. Работы проводят следующим образом:

  1. К верхнему концу иглы устанавливают муфту, к которой прикрепляют первую фильтрующую трубу. После этого на муфту монтируют так называемый «подбабок», который имеет вид большой толстой шайбы.
  2. После этого конец иглы упирают в землю, а с помощью «бабы» делают удары по «подбабку». Баба при этом перемещается вниз-верх по направляющей трубе, которая постепенно уходит под землю.
  3. По мере ухода в землю необходимо монтировать новые участки трубы, соединяя их с помощью хомутов или колен, а также менять расположение «подбабки».

Забивание прутком

Этот способ монтажа подойдет только в том случае, если используете трубу большого диаметра (больше 3 см). Для забивания Вам понадобится пруток или стальная штанга, которая вставляется внутрь направляющей трубы, а во время монтажа она бьет по тыльной стороне иглы. Для проведения работ рекомендуется использовать треногу с тросом, а монтаж делают так:

  1. В земле выкапывается небольшая яма, в которую монтируется игла с фильтрующей секцией. Рядом с трубой ставится тренога, к которой привязывается металлический пруток, вставляемый внутрь трубной конструкции.
  2. Пруток с помощью тросов поднимается вверх, а потом отпускается, что приводит к удару прутка о тыльную сторону иглы. Из-за этого труба с иглой уходит немного под землю.
  3. Потом человек с помощью тросов поднимает пруток и опять отпускает его, что приводит к постепенному забиванию трубы. При необходимости крепятся дополнительные участки труб с помощью хомутов или защитных колен.

Как прокачать абиссинскую скважину после бурения

Как прокачать абиссинскую скважину после бурения

После монтажа трубы с наконечником и фильтром любым из способов необходимо выполнить прокачку скважины. Для этого необходимо откачать примерно 500-1000 литров воды из скважины — сперва она будет очень грязной, однако со временем она будет становится все более и более чистой. Для откачки можно использовать ручной или электрический наружный насос, который следует подключить к трубе.

Особенности абиссинской скважины

Абиссинский колодец — это доступный и эффективный вариант организации подачи влаги в загородный дом или дачную постройку. Конструкция имеет небольшие размеры, но при этом подходит для зимнего использования. Перед обустройством системы необходимо ознакомиться с некоторыми нормативными актами.

Конструкция

За 150 лет абиссинская конструкция практически не поменялась.

Она состоит из таких частей:

  1. Бурового снаряда. Система включает в себя иглу, разрежающую пласт почвы, и ствол, который наращивается при заглублении в почву, а затем применяется для подъема жидкости на поверхность.
  2. Копера. Деталь состоит из увесистой «бабы», выполняющей функции массивного молота, и металлического треножника с 2 блоками.

В самом низу колодца находится наконечник в форме конуса или пирамиды. Фильтр представляет собой небольшой отрезок трубы, диаметр которой меньше толщины иглы.

В этой конструкции присутствуют проемы, высверленные в шахматном порядке. Механизм соединяется с другим элементом посредством специальной муфты.

Следующими элементами являются 1,5-2-метровые отрезки, спрятанные под землей. Самая верхняя часть находится на поверхности и подключается к насосу.

Конструкция абиссинской скважины.

Принцип работы

Абиссинская система функционирует следующим образом:

  1. Грунт прокалывается трубой до нужного уровня.
  2. К концу бурящего оборудования прикрепляется острое приспособление, которое ускоряет процесс забивания.
  3. После этого устанавливается всасывающий насос, обеспечивающий подъем влаги, или простая колонка.

Классическая схема подразумевает забивку с помощью специального молота. Реже колонну забивают по технологии шнекового бурения, но из-за высокой стоимости аренды буровых установок этот метод не пользуется популярностью.

Игла вскрывает первые водоносные горизонты, поэтому использовать жидкость для питья запрещено. Она подходит только для хозяйственных нужд.

Характеристики по глубине

Перед организацией автономного источника необходимо определить глубину залегания грунтовых вод. Для этого можно воспользоваться рекомендациями соседей, у которых есть пробуренный колодец. Но такой метод позволяет получить только приблизительные сведения, т.к. размещение слоя с водой на разных территориях различается.

В поисках оптимальной глубины нужно учитывать, что жидкость из верхнего пласта не подходит для питьевых целей, т.к. она содержит растаявший снег, осадки или стоки. Такая жидкость не проходит должной фильтрации, а ее уровень зависит от атмосферных условий.

Вода с песчаного пласта, размещенного на уровне 12-15 м, лучше отфильтрована и может использоваться в качестве стабильного источника воды в течение года. В таком случае потребуется предусмотреть насосное оборудование для подъема воды.

Пласты почвы, которые пробивает бур в поисках воды.

Технология изготовления ствола

В промышленном производстве абиссинских колодцев нет. Изготовление установки заказывают в мастерской или делают собственными руками.

Для облегчения погружения в грунт нижний край первой штанги оснащается копьевидным наконечником, его диаметр в широкой части на 3–5 см больше диаметра основной трубы, длина около 10 – 15 см

Для того чтобы сделать скважину иглу понадобятся:

  1. Толстостенные трубы ВГП, в маркировке которых указанно «усиленные». Оптимальный размер наружного диаметра трубопроката от 25 до 40 мм. Следует помнить, что чем толще ствол, тем труднее его забивать в землю, а на дебит скважины толщина трубы нисколько не повлияет.
  2. Стальной наконечник, выточенный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение грунтов о ствол не замедляло процесс забивки. Наконечник может быть коническим или пирамидальным, но не сваренным из клиновидных обрезков трубы.
  3. Стальная сетка плотного галунного плетения, необходимая для устройства дополнительного фильтра. Она предотвратит попадание мелких песчинок и даже глинистой взвеси.

Для изготовления ствола лучше приобрести бесшовный трубопрокат, который при забивке однозначно не даст трещин. Трубу необходимо нарезать на отрезки приблизительно по 1,2 – 1,5 м. В буровом деле они называются штангами.

Указанные размеры рекомендованы на основании наибольшего удобства в работе. Конкретная длина отрезков в обозначенном интервале зависит от предполагаемой глубины выработки. Желательно, чтобы один из них был 1 м для окончательного заглубления в водонос.

Обратный клапан в виде шарика или тарелки предотвращает отток извлекаемой насосом воды в скважину иглу после остановки электромеханического или ручного насоса

Наращивание ствола производится по мере заглубления снаряда, выполняется путем последовательного накручивания отрезков трубы ВГП.

Для осуществления соединений по краям отрезков нарезают по 7 витков сантехнической резьбы и используют стальные муфты. Соединения выполняют герметично, в резьбу укладывается сантехническая пакля.

Полностью изготовить и установить абиссинский колодец несложно своими руками, но если планируется временная эксплуатация копер разумнее взять в аренду

К первому отрезку будущей колонны приваривают наконечник и оснащают примитивным фильтром – это водоприемная часть. В стартовом отрезке трубы сверлят отверстия Ø 8 – 10 мм так, чтобы элементы указанной перфорации располагались в некоем шахматном порядке.

Сверлить отверстия начинают, отступив от нижнего края около 15 см с аналогичной целью сохранения прочностных показателей. В месте соединения первого звена колонны со следующей штангой устанавливается обратный клапан насосной системы.

Чаще всего это шарик, пропускающий воду только по направлению к насосу.

Шаг 1: Перед бурением скважины-иглы нужно запастись инструментом. Общий метраж колонны буровых труб должен быть на 2 – 3 м больше предполагаемой глубины залегания водоносного горизонта. Для облегчения процесса бурения и для организации приямка под устье выработки желательно вырыть шурф

Шаг 2: Если в геологическом разрезе площадки бурения есть валуны и крупная галька, желательно запастись бурами с функцией долота

Шаг 3: Перед началом бурения следует проверить свинчиваемость муфт с буровыми трубами и их количествоЕсли в разрезе участка есть супеси и суглинки, перед установкой в скважину стартовой трубы с фильтром лучше разрушить породу штангой с заостренным наконечником. Если разрез сложен песчаными и гравийными отложениями, проходку абиссинского колодца можно начать с трубы, оснащенной сетчатым фильтром и конусообразным наконечником. Если не планируется установка насосного оборудования в приямок, верхнее звено буровой колонны лучше защитить обсадной трубой, полость которой надо заполнить песком или ПГС

Установка ручного насоса на устье скважины иглы позволит до предела сократить расходы на обустройство источника

Диаметр трубы для абиссинского колодца. Что понадобиться для устройства абиссинского колодца

Итак, начнем. Будем говорить о классической схеме монтажа скважины иглы: забивании в грунт.

Для забивания абиссинского колодца нам обязательно понадобится:

  • игла-фильтр
  • комплект труб с резьбой
  • муфты для соединения труб
  • сантехнический лен и паста для использования в резьбовых соединениях
  • два трубных сантехнических ключа
  • насос для прокачки скважины
  • инструмент, которым будет осуществляться забивание (о вариантах расскажем ниже)

Дополнительное оборудование, которое может понадобиться:

  • Трубный клупп или плашка для нарезания резьбы (если при забивании резьба испортится)
  • Два гидравлических домкрата, если потребуется поднять колонну труб колодца

Прежде чем приступать к изложению личного опыта, напомним основные принципы абиссинского колодца.

Диаметр скважины небольшой – обычно от одного дюйма до двух. Такой диаметр не позволяет опустить насос внутрь скважины, и выкачивание воды происходит поверхностными насосами – сначала при прокачке ручной колонкой, затем, после прокачки скважины, можно переходить на электрический насос, обязательно самовсасывающий.

Поднять воду из абиссинского колодца можно только если зеркало воды находится не глубже 9 метров.

Обратите внимание

Если динамический уровень скважины окажется ниже восьми-девяти метров от уровня насоса, поднять такую воду можно будет только разместив насос в кессоне (яме), уменьшив таким образом глубину всасывания до нужной величины.

При этом нужно учитывать, что паспортные 9 метров всасывания может показать только самый качественный самовсасывающий насос.

Важно обеспечить полную герметичность магистрали от всасывающего воду фильтра по насоса – если хотя бы в одной муфте при забивании образуется свищ, засасывания воды с глубины не произойдет. Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ¼ дюйма

Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно

Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ¼ дюйма. Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно.

Подбор насоса для абиссинского колодца

Если вам нужно поднимать воду на высоту более 7 метров либо транспортировать жидкость в инженерные системы, процесс лучше автоматизировать. Какой насос выбрать для абиссинского колодца? В большинстве случаев с объемами справится бытовая станция, обеспечивающая напор от 20 литров в минуту. Как правило, в комплект входит сам агрегат, пускорегуляторное устройство и электрический кабель. Подающий шланг и фильтрующие системы придется покупать отдельно.

Стоимость насоса зависит от его способности пропускать твердые частицы различного размера без вреда для оборудования. Не стоит переплачивать за эту опцию: диаметр компонентов взвеси в шахте примерно в два раза больше сечения ячеек фильтра. Например, если были высверлены отверстия в 5 мм, подойдет насос на 10 мм тверди. Более мощный себя попросту не оправдает.

Для абиссинской скважины достаточно бытового насоса

После того как вы закончили работы по обустройству абиссинского колодца, установили обратный клапан и насос, скважину необходимо прокачать. Для этого нужно присоединить выходной шланг и запустить оборудование. Дождитесь появления чистой воды — ее можно употреблять для полива или стирки. Использовать воду для питья и готовки рекомендуется только после сдачи анализа на химический состав.

Выбор места

Бурение абиссинских скважин выполняется после тщательного изучения участка. Вначале определяется уровень залегания первого водоносного пласта. Для этого можно замерить расстояние до водного зеркала в скважинах и колодцах соседей. Оптимальным считается расстояние от 7 до 12 метров. Если слой находятся выше этого предела, вода может быть сильно загрязнена и пригодна только для хозяйственных нужд.

Схема расположения абиссинского колодца

Первый пласт грунтовых вод более всего подвержен загрязнению биологическими и химическими отходами, поэтому перед тем, как сделать абиссинский колодец, следует убедиться, что в окрестностях нет мусорных свалок, канализационных и химических отстойников (минимальное расстояние — 4 км).

По санитарным нормам абиссинский колодец на даче или приусадебном участке размещают в 15 м от септика, птичника или хлева и в 30 м от навозных куч, выгребных и компостных ям. Выбирать место для абиссинского колодца необходимо очень тщательно, так как от этого во многом зависит качество воды. После запуска сооружения рекомендуется провести анализы жидкости для определения ее качества и допустимой области применения.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
